Как устроен реечный подвесной потолок: особенности конструкции

Технология монтажа

Мы разобрались с тем, какие бывают реечные потолки и в чем их преимущества. Пора приступать непосредственно к их установке.
Для этого процесса нам необходима инструкция по монтажу реечного потолка.

Основные элементы и комплектующие

Разберемся, как смонтировать реечный потолок, какие комплектующие необходимы помимо самих реек.

Подвесная система включает в себя следующие элементы:

несущая шина;
регулируемый подвес;
угловой профиль.

Несущую шину иначе называют траверсом, гребёнкой, стрингером. Это планка из оцинкованной стали. На шине имеются с пазы-фиксаторы для установки непосредственно реек.

Шина несущая для реечного потолка.

Регулируемый подвес состоит из стержня, который крепится к основному потолку, и скобы, с помощью которой прикрепляется несущая шина.

Регулируемый подвес для реечного потолка.

Пристенный уголок необходим для закрытия щели между реечным потолком и стеной.

Пристенный уголок реечного подвесного потолка.

Инструменты

Для того, чтобы осуществить монтаж реечных потолков своими руками, вам потребуются такие инструменты:

маркер;
строительный уровень;
перфоратор;
линейка;
острый нож;
ножницы по металлу;
дрель;
рулетка;
дюбели;
саморезы;

Последовательность монтажа

Распишем по шагам весь процесс работы, и вы убедитесь, что монтаж своими руками реечных потолков не такая уж сложная задача. Главное, соблюдать технологию.

Определяемся, на какую высоту будем опускать потолок.

С помощью уровня и шнурки отбиваем горизонталь по периметру всего помещения

Замеряем длину нашей горизонтали по сделанной шнуркой отбивке и отрезаем куски углового профиля необходимой длины для первой стены.
Если в профиле не имеется отверстий для крепежа, то их необходимо просверлить дрелью со сверлом по металлу. Первое отверстие делаем на расстоянии 5 см от начала уголка, последующие – через 50-60 см.
Прикладываем профиль с просверленными отверстиями к стене по отбивочной линии и маркером проставляем на стене точки через просверленные отверстия.
Просверливаем в стене отверстия и вставляем в них дюбели.
Устанавливаем угловой профиль на саморезы, заворачивая их в приготовленные дюбели.
Повторяем процесс установки профиля для остальных стен.

Прикладываем к потолку несущую шину и отмечаем маркером два отверстия на расстоянии 30 – 40 см от начала шины и от конца. Остальные отверстия делаются через 1,2 м или меньше.
Точно такие операции повторите и с остальными несущими шинами.
Перфоратором просверливаем отверстия в отмеченных нами точках базового потолка, устанавливаем дюбели.

Универсальная схема монтажа реечного потолка.

Следующим шагом крепим несущие шины к потолочному перекрытию. Это делается с помощью подвесов, у которых имеется специальная скоба для закрепления шины.
Шины фиксируются параллельно друг другу, расстояние между ними не должно превышать 1200 мм.
Можно закрепить несущие шины прямо на базовый потолок, если расстояние небольшое. В этом случае шина монтируется к потолку с помощью саморезов. Расстояние между ранее установленным угловым профилем и устанавливаемой несущей шиной должно быть 1 см.
Отмеряем необходимую нам для монтажа длину панели. Длина реек будет равна отрезку между стенами минус 0,3-0,5 см.
Укладываем на угловой профиль реечную панель. Заносим её слегка по диагонали, затем выпрямляем очень аккуратно и защёлкиваем при помощи фиксаторов шины.
Аналогично монтируем вторую рейку.
Третью рейку устанавливаем в другом конце собираемого потолка, приблизительно во второй ряд фиксаторов.
Проверяем плоскость с помощью уровня. Если необходимо, то корректируем высоты шин при помощи саморезов или регулируемых подвесов.
Далее продолжаем монтаж алюминиевого реечного потолка, устанавливая последовательно остальные рейки.

Вариант установки реечного потолка..

Если крайняя рейка не годится по ширине, то её надо обрезать. Отмечаем нужное расстояние по всей длине панели, острым ножом по металлической линейке проводим достаточно глубокую линию.
Далее начинаем сгибать и разгибать рейку до тех пор, пока она не отломится.

Обрезка крайней рейки подвесного потолка.

Надрезка лишней части панели поперечно ножницами.

Устанавливаем на своё место подрезанную панель и зажимаем с помощью небольших кусочков деревянного бруска или углового профиля.
Необходимо помнить, что монтаж алюминиевых реечных потолков открытого типа завершается установкой специального профиля-раскладки,который закрывает щель между панелями.

Реечные потолки с декоративной раскладкой.

Приступаем к работе

Итак, выбор сделан. Мы смонтируем реечный подвесной потолок в прихожей, снабдив его врезными светильниками. Как установить реечный подвесной потолок своими руками? Начнем с подготовки инструментов.

Инструмент

Устройство подвесного реечного потолка подразумевает применение для его монтажа самых простых ручных электроинструментов, которые, думается, отыщутся почти в каждом доме.

Перфоратор с буром диаметром 6 миллиметров. Нам понадобится крепить пристенный профиль и подвесы к стенам и перекрытию.
Шуруповерт (или дрель с возможностью работы в режиме шуруповерта). Вкручивать вручную десятки шурупов будет, вежливо говоря, очень утомительно.
Ножницы по металлу или, что куда удобнее, ручная турбинка с режущим диском по металлу. И рейки, и профиль придется подгонять по месту.
Резак (или просто острый нож). С его помощью нам предстоит вырезать отверстия под светильники.
Рулетка, карандаш, гидравлический или лазерный уровень. Впрочем, в небольшом коридоре можно обойтись и обычным строительным уровнем метровой длины.

Лазерный уровень экономит много времени в больших помещениях.

Подготовка чернового потолка

Она абсолютно стандартна для всех типов подвесных потолков. Само устройство реечного подвесного потолка подразумевает, что перекрытие выполняет лишь несущую функцию.

Его чистовая отделка не нужна.

Вооружившись жестким стальным шпателем, отделяем те пласты штукатурки, которые готовы упасть. Их падение не представляет опасности для реечного потолка, но зачем нам залежи мусора на нем?

Если углы коридора поражены грибком в результате протечек от соседей, промерзания углов или течей по водостокам — обрабатываем их антисептической грунтовкой. Разумеется, неплохой идеей будет предварительно устранить и причину появления грибка.
Разводим в гофротрубке проводку для светильников. Выводим в нужных местах провода и изолируем их от случайного замыкания.

Гофротрубка защитит проводку от замыканий и попадания влаги.

Монтаж каркаса

Теперь переходим к собственно сборке потолочной конструкции. Как установить подвесной реечный потолок своими руками?

Начнем с крепления пристенных направляющих и подвесов.

Размечаем по периметру прихожей высоту, на которой будет смонтирован потолок. Предварительно лучше найти нижнюю точку перекрытия: оно может быть далеко не горизонтальным.
Крепим по отбитой нами на стене линии пристенный профиль. Шаг точек крепления — 50 — 60 сантиметров. Если стена имеет изгибы, основной критерий расположения точек крепления — отсутствие щелей между стеной и профилем.
Размечаем линии расположения гребенок (траверс). Они должны быть строго параллельны и располагаться на расстоянии не более 1200 миллиметров друг от друга; от крайней линии до параллельной ей стены расстояние не должно превышать 300 мм.
Размечаем точки расположения подвесов для траверс вдоль проведенных нами осей. Установка реечных подвесных потолков в больших помещения подразумевает шаг между подвесами не более тех же 1200 миллиметров и расстояние от крайнего подвеса до стены не более 400 миллиметров. В небольшой прихожей у вас, скорее всего, будет смонтировано два подвеса на каждую траверсу на минимальном расстоянии от стены.

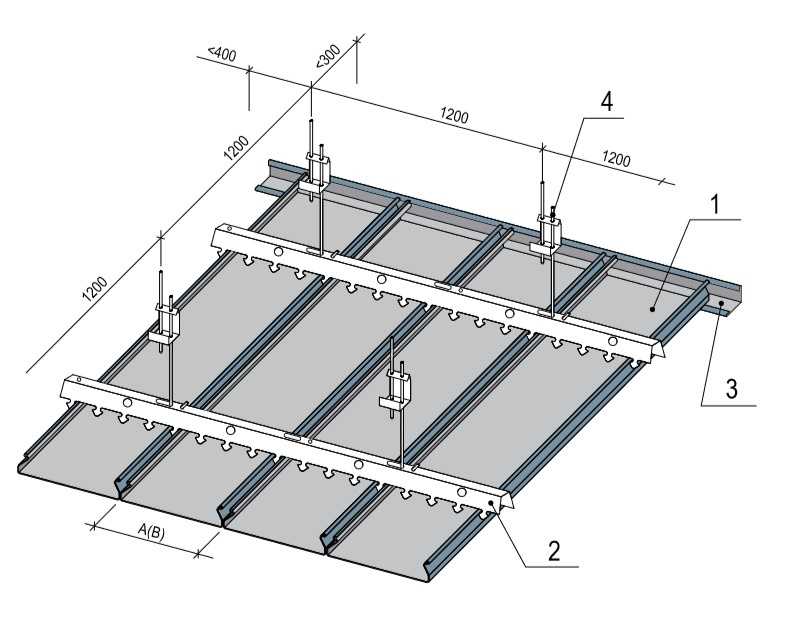

Так выглядит схема сборки потолка с базовыми расстояниями.

Крепим траверсы и выставляем их по высоте так, чтобы нижняя поверхность траверс была на уровне верхней поверхности пристенного профиля.

Монтаж реек

Продолжаем собирать реечные подвесные потолки своими руками.

Следующий этап — крепление реек.

Защелкиваем ближнюю к стене целую рейку в траверсу, подогнав ее по длине.
Обрезаем пристенную рейку по ширине так, чтобы срез не выходил за пределы пристенного профиля. Вводим обрезанный край в профиль и защелкиваем вторую сторону рейки в траверсу.
Аналогично крепим все остальные рейки от стены до стены.

Рейки одна за другой защелкиваются в профиль.

Установка светильников

Размечаем отверстия под светильники для подвесных потолков и вырезаем их резаком. Чтобы не помять рейку — снимаем ее и режем на твердой поверхности.

Затем ставим ее на место и вытаскиваем через отверстие разведенные ранее провода. Подключаем их к колодке светильника и защелкиваем его в отверстии потолка.

В реечный потолок можно ставить любые светильники без ограничений по мощности. Алюминий не боится нагрева.

Потолок полностью готов.

Установка реечного потолка своими руками

Процесс установки реечного потолка проходит в четыре этапа. Рассмотрим подробно каждый из них:

Закрепление стрингеров

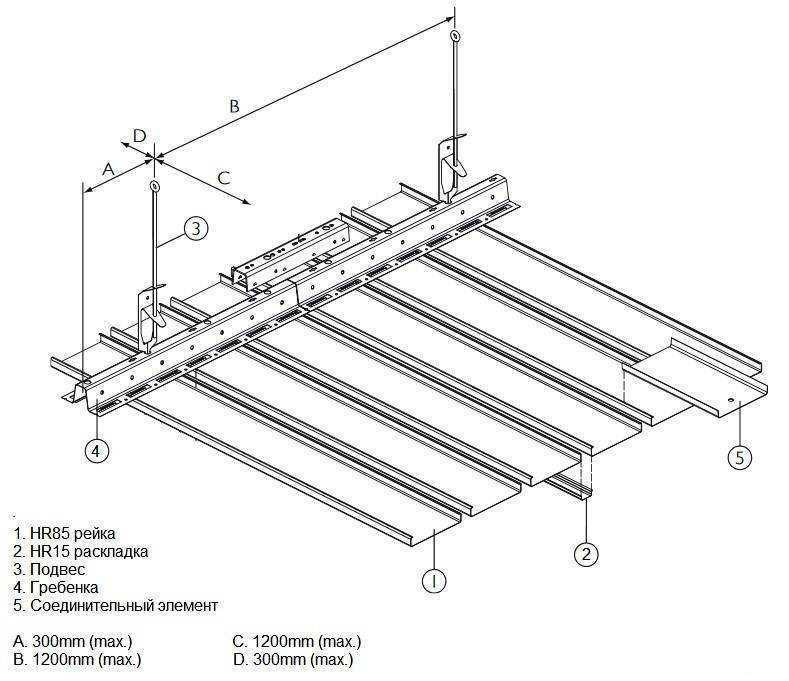

Разметка потолка и максимальные размеры:

Дистанция от стены до стрингера должна составлять 40 см
Дистанция от стенки до первого держателя стрингера – 30 см
Дистанция между стрингерами должно быть 1,2 м
И такой же промежуток между креплениями стрингера
В обязательном порядке стрингеры устанавливаются четко параллельно друг другу.

Как правило, в реечные потолки встраиваются точечные светильники. Если высота светильников будет от 8 см до 10 см, при этом высота стрингеров – 4 см. Мы прекрасно понимаем, что высоты стрингеров не хватит. В таком случае есть смысл установить под стрингер деревянный брус, высота которого должна поглотить оставшуюся высоту светильника и при этом оставить зазор для монтирования проводов. Стрингеры продаются разной высоты, у каждого производителя свои форматы и формы.

Деревянные рейки монтируются к черновому потолку, без всяких выравниваний. Стрингеры же крепятся уже к ним саморезами, непосредственно выровнявшись в горизонт по уровню. Уровень следует уложить сверху на стрингер или прижать снизу. Процесс выравнивания происходит путем высверливания саморезов. По длине саморезы нужно брать по больше, чтобы выравнивание проходило без потерь прочности собирания потолка. После того как стрингеры будут установлены потяните их вниз рукой с применением силы. Это следует сделать для проверки, на сколько, надежно все закреплено.

Крепление стрингера к потолку на саморез

Закрепление профиля по периметру

Нужно отрезать две рейки по длине или пот ширине помещения. Это зависит от его ориентации. Для понимания визуальной и реальной границы при установке профиля по периметру. Следует эти рейки укоротить на 3-5 мм и установить их на стрингеры в разных концах.

Монтаж пристенного профиля

Чтобы было легко снять профили их нужно пристегнуть к стрингеру в любом месте. Хотя можно пересчитать зацепы и сразу же поставить на место. Главное не устанавливать на самые крайние зацепы, так как они чаще всего подрезаются в этом месте по ширине, а если нет – тогда будут мешать при установке профилей.

Теперь там где мы пристегнули на стрингеры рейки, устанавливаем на стены пристенные периметральные профиля. Сначала крепятся две рейки, затем торцевой профиль. Это позволит не использовать вынос горизонта на стены и ускорит работу. Пристенным профилем может служить П-профиль или уголок.

Крепление торцевого профиля

После того ка мы установили два пристенных профиля совсем не сложно будет установить два оставшихся профиля. Они будут располагаться вдоль реек потолка. Там где П-профиль взаимодействует со стрингером, его верхнюю часть следует подрезать и отогнуть наверх.

Монтаж реек

Потолки начинают собирать с краев и заканчивают центром потолка. Крайние рейки для соблюдения симметрии придется немного обрезать. Для этого нам подойдет обычный канцелярский нож. Намечаем линию и проводим по ней ножом, после чего кусок надрезанной рейки понемногу нагибаем в стороны и обламываем ее.

После обрезанную рейку защелкиваем на гребенку, после вставляем целую рейку и вставку между ними.

Как обрезать последнюю рейку смотрите в следующем видео

Для того чтобы не выступали края у обрезной рейки, делаем распорки из кусочков периметра и вставляем их П-образный периметр. Перед резкой реек следует помнить, что длина должна равняться ширине от одной стены до другой при этом должна вычитаться ширина периметра.

Монтаж реек

Один край рейки вставляется в периметр потолка до упора, а другой – проходит мимо периметра с учетом маленького зазора.

Щели убираются, когда рейки между собой сдвигаются.

Убираем щели между рейками

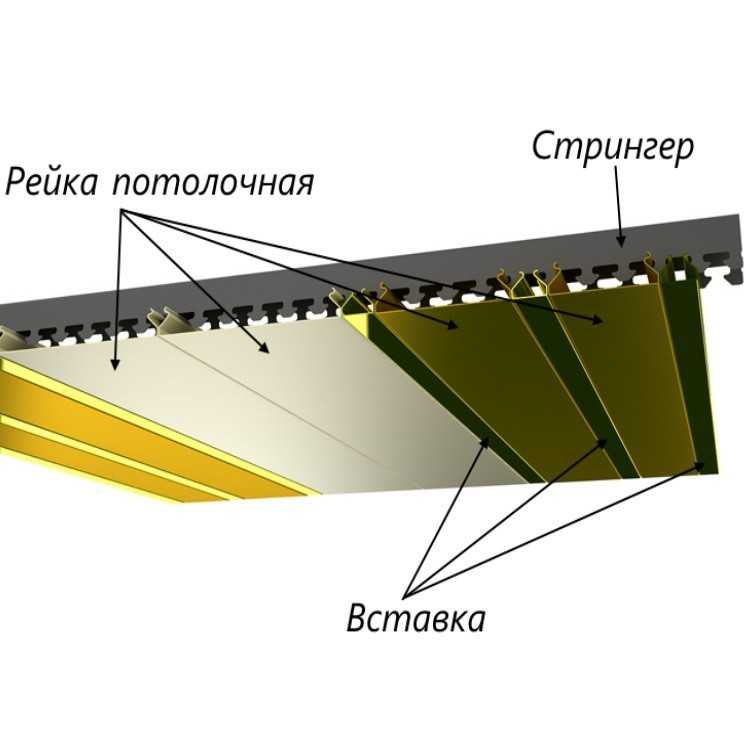

Вставки между рейками также подрезаются и вставляются.

Монтаж точечных светильников

Этот этап мы встречаем как в начале всего процесса, так и по его окончании. Отверстия для точечных прожекторов следует прорезать еще до монтажа реек.

Делаем отверстия для крепления точечных светильников

Диаметр вырезанного отверстия должен быть меньше чем диаметр ободка светильника. Это нужно что бы после установки на панели не осталось никаких неровностей.

Варианты точечных светильников

Реечные подвесные потолки для ванных и кухонь, безусловно, имеют множество преимуществ плюсов, так что стоит задуматься о приобретении этого красивого и надежного потолка.

Как вырезать отверстия под светильник смотрите в следующем видео

https://youtube.com/watch?v=W2yQvk37PEU

Реечный потолок в ванной комнате, как вы уже заметили, обладает рядом преимуществ. Поэтому мы советуем задуматься об установке такого эстетически красивого и поистине необходимого в вашем доме потолка.

Размерная линейка панелей

Размерная линейка панелей имеет довольно большой разброс: 40 — 400 мм.

Это дает возможность, и реализовать дизайнерские проекты, и выполнить монтаж потолка без разрезания целых доборных реек при стыковке их со стеной. Иногда, правда, нужно просчитывать несколько вариантов для панелей разных размеров.

Потребуется, правда, просчитать несколько вариантов с применением панелей разных размеров. Так же разнообразие в одном рисунке потолка различных типов реек может послужить мотивом к созданию новых архитектурных композиций.

Длина потолочные панелей обычно не более 4 м, но иногда встречаются рейки и 6 м и более. Такая долина необходима при оформлении потолков в помещениях общего назначения, когда нужен большой пролет.

Чтобы сделать рейку такими большими производители выпустили специальные продольные соединители, стыкующие элементы плоскости так, что создается визуальное ощущение целостности конструкции.

Особенности: плюсы и минусы

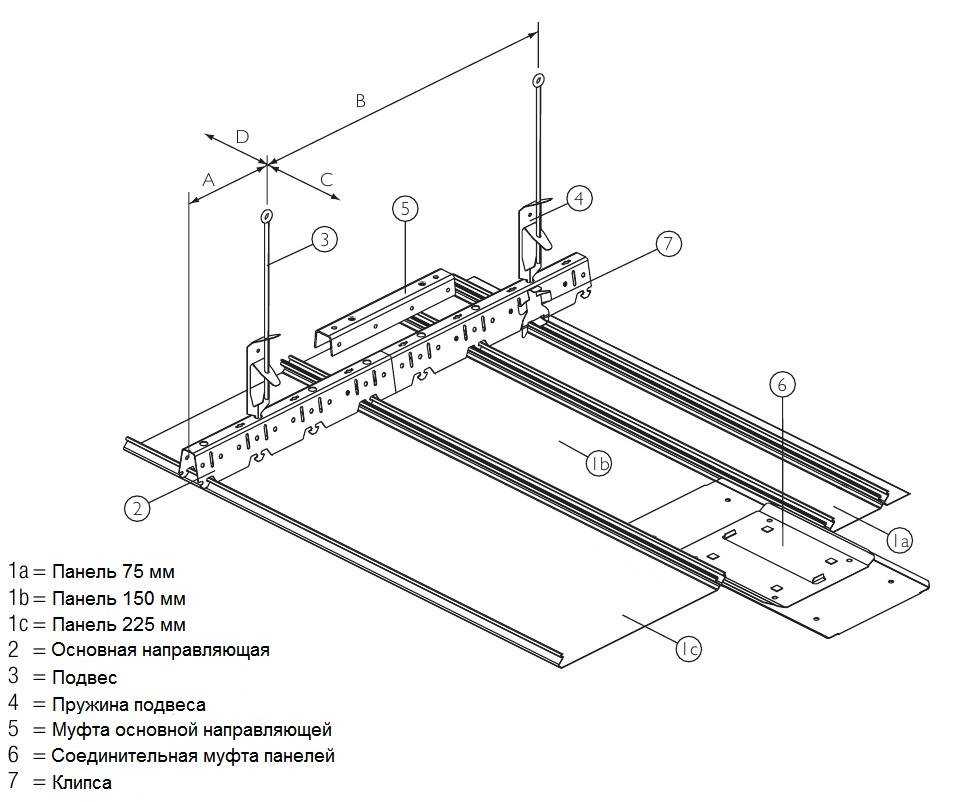

Реечные потолки представляют собой подвесные системы, которые монтируются ниже уровня основного перекрытия. Основным их назначением является декорирование поверхностей. Состоит реечный потолок из нескольких основных элементов:

Пристенный профиль. Конструкция может иметь разное сечение. В большинстве случаев применяют П-образные модели. Они нужны для фиксации торцевых реек и формирования прочной системы. Поэтому внешне он должен подходить под цвет всего полотна.

Стрингер. Элемент является несущим профилем, который изготавливают из нержавеющей или оцинкованной стали. К нему и крепят сами декоративные элементы. Конструкция может иметь различный размер пазов, которые подбираются под сами рейки.
Подвесы. Основной задачей данных элементов является соединение стрингера с потолком. Они используются в качестве посредников, позволяющих выравнивать нижнюю плоскость на одном уровне.
Алюминиевые рейки. Дополняются изделия специальными пазами, позволяющими надевать их на каркас.

Алюминиевые потолки хорошо вписались во многие современные интерьеры.

Обусловлено это несколькими весомыми их плюсами:

Стойкость к влаге. Алюминий практические не подвергается коррозии, так как на его поверхности образуется своеобразный защитный слой. Производитель дополнительно также обрабатывает материалы различными грунтовочными составами. Поэтому реечный потолок можно устанавливать как в ванной, так и в больших бассейнах.

Огнестойкость. Металл не воспламеняется и не поддерживает горение. При нагревании он не выделяет никаких вредных веществ. Если в помещении нужно придерживаться строгих пожарных правил безопасности, тогда реечные системы станут альтернативным решением данной проблемы.
Качественные показатели отражения света. Поверхность рейки полируется, после чего намного лучше отражает световые потоки. Такая особенность позволяет комплектовать потолки лампами небольшой мощности, которая нивелируются за счет ранее описанного явления.

Долговечность. Материал практически не повреждается под воздействием внешних факторов (бактерии, плесень и другое). Алюминий может сохранять свои первоначальные свойства на протяжении нескольких десятилетий.
Прочность. Достигается за счет того, что вся потолочная конструкция сделана из металла, который легко противостоит механическим нагрузкам.
Простота монтажа. Все элементы крепятся с помощью саморезов или других типов креплений. Сами же рейки нужно просто правильно вставить, не используя никаких крепежных систем.

Скорость установки также достигается за счет небольшого веса, позволяющего осуществлять все операции самостоятельно или с помощником.
Уникальные дизайнерские характеристики. Но при этом нежелательно применять их в спальнях или детских, так как они отличаются холодными оттенками. Все это зависит только от личных предпочтений и правильного комбинирования света и внутренней отделки.

Простотой ремонта. Практически все элементы потолка являются наборными и никак не зависят друг от друга. Поэтому не составит труда заменить конкретную часть при необходимости. Это касается не только реек, но и подвесов. Но если выйдет из строя опорный профиль, то для его замены нужно будет демонтировать определенную часть потолочной системы.

Что касается отрицательных сторон, то здесь можно отметить только несколько фактов:

Мягкость алюминия. Верхний декоративный слой рейки легко царапается острыми предметами. Но если преднамеренно не осуществлять такие действия, тогда этот недостаток можно нивелировать.
Уменьшение высоты комнаты. Достигается это за счет подвесов, которые могут отнимать от 5 до 15 см пространства. Очень часто для визуального сглаживания этого явления, используют зеркальные рейки, отличающиеся хрупкостью.

Алюминиевые потолки являются универсальными системами.

№2. Достоинства и недостатки

Алюминиевый реечный потолок пока еще не так популярен, но, похоже, период его славы не за горами. Это идеальное решение для обустройства потолка в ванной комнате или на кухне, а при определенном подходе его можно использовать и в остальных помещениях.

Основные достоинства металлического реечного потолка:

высокая долговечность, измеряемая десятилетиями;
высокая прочность;
отличная влагостойкость, способность сохранять оригинальный внешний вид даже в помещениях с постоянно повышенным уровнем влажности, поэтому часто такие потолки устанавливают в ванных и на кухнях;
антистатические свойства и простота в уходе. Мало того, что металл плохо накапливает пыль, так и в очистке он прост. Поверхность достаточно иногда мыть и протирать дезинфицирующим раствором;
возможность скрыть коммуникации между рейками и поверхностью основного потолка, поэтому можно будет создать любую систему освещения – главное, продумать все заранее;
нет необходимости долго подготавливать и выравнивать основную поверхность;
пожаробезопасность;
небольшой вес конструкции, поэтому дополнительная нагрузка на потолок будет невысокой. Для обустройства реечного потолка используется металл толщиной около 0,5 мм;
несложный монтаж, который вполне можно выполнить своими руками. Горы грязи после установки такой конструкции вывозить не потребуется. Более того, разбирать металлический реечный потолок также очень легко, специальный инструмент не нужен;
огромный простор для дизайнерских решений, и дело не только в цвете и типе поверхности панели. Реечный потолок может быть многоуровневым, дополняться интересной системой освещения, сочетать панели разной толщины и фактуры. Кстати, способность металлической поверхности отражать позволит не только создать интересные визуальные эффекты, но и сэкономит электроэнергию.

Теперь о минусах:

как и все подвесные конструкции, реечный потолок отнимает высоту помещения. После его монтажа комната станет на 5-15 см ниже. Если потолки и так низкие, то лучше присмотреться к другим вариантам отделки;
при монтаже с рейками стоит обращаться аккуратно, поскольку от удара они могут деформироваться;
монтаж многоуровневой конструкции требует определенных навыков, поэтому, возможно, понадобится помощь специалистов;
металл не поглощает звук, а при большой площади потолка может создавать резонанс, что не очень приятно;
стоимость. Реечный потолок обойдется несколько дороже более распространенных вариантов отделки потолка, но при этом он все равно дешевле натяжных конструкций.

Разновидности

Деревянные рейки изготавливают из различных пород деревьев, что отражается на технических характеристиках материала и его внешнем виде.

Существует несколько основных классов материала:

Группа С. Рейки данной категории имеют не очень высокое качество. На поверхности могут быть неровности и различные дефекты. Планки этого класса нуждаются в дополнительной обработке в виде шлифовки и устранения дефектов. Однако материал такой категории является самым дешевым.

Групп А и В. Рейки этой разновидности являются наиболее популярным вариантом для отделки потолка, так как обладают хорошим качеством и эстетичным внешним видом. На поверхности могут быть незначительные дефекты в виде сучков или черных точек.
«Экстра-класс». Планки изготавливаются из дорогостоящих пород древесины. На поверхности отсутствуют сучки, неровности и другие дефекты.

Деревянные потолки из реек могут иметь некоторые различия во внешнем виде и способе монтажа.

По особенностям конструкции реечное потолочное покрытие подразделяют на следующие виды:

открытого типа – с промежутками между планками;
закрытого типа – без просветов между рейками;
комбинированные – подразумевает использование разных материалов.

Открытые

Открытые перекрытия получили свое название благодаря особенностям монтажа потолочного покрытия. Планки крепятся друг от друга на некотором расстоянии.

Промежуток между панелями обычно составляет одну пятую часть ширины самой рейки. Можно оставлять просветы и другой ширины – все зависит от площади комнаты, высоты потолка и интерьера.

Декоративные заглушки выпускаются в довольно широком цветовом диапазоне. При выборе такого элемента отталкиваться нужно от стиля дизайна помещения.

В габаритных комнатах с высокими потолками необязательно прятать зазоры между рейками при помощи заглушек – достаточно поместить проводку и коммуникации за обрешетку

Открытая конструкция чаще всего используется в зданиях общественного назначения и габаритных коттеджах. Если потолок в здании достаточной высоты, то промежутки между панелями могут быть практические незаметны.

Закрытые

Реечный потолок закрытого типа характеризуется плотно прилегающими друг к другу планками. Между потолочными элементами не оставляют зазоров, благодаря чему подвесная конструкция смотрится как сплошная плоскость. Некоторые производители выпускают деревянные планки, которые оснащены пазами и шипами. Такие рейки наиболее удобны для закрытого монтажа.

Комбинированные

Комбинированный тип подвесных конструкций подразумевает использование элементов из различных материалов. Деревянные рейки в таком случае будут являться не основным элементом конструкции, а лишь ее частью в сочетании с планками из других материалов.

Панели для комбинированного покрытия также различаются по цвету, ширине и толщине. Из разных планок можно создавать оригинальные композиции. Такое потолочное покрытие смотрится очень эффектно.

Характеристики алюминия

Металл обладает следующими свойствами:

Нечувствительностью к воздействию влаги. Алюминий хорошо переносит контакт с водой. Покрытые анодированной пленкой ламели не подвержены коррозии, что позволяет использовать их при отделке санузлов.
Устойчивостью структуры. Алюминиевые панели не выделяют токсичных веществ. При контакте с открытым огнем едкий дым не образуется.
Инертностью. Металл не вступает в реакцию с большинством веществ. Он устойчив к окислению и истиранию.
Возможностью поддержания стерильности поверхности. Панели из алюминия можно чистить любыми моющими средствами.

Последовательность монтажных работ

Технология монтажа реечного потолка своими руками включает ряд основных этапов:

Подготовка поверхности. На этом этапе определяют высоту потолка и расстояние между поверхностями. Эти параметры зависят от того, что будет прокладываться в промежуточные ниши, например: трубы, вентиляционные короба или кабельные каналы. Высота межпотолочного пространства определяется также с учетом габаритов выбранных осветительных приборов.Для подвесных светильников под галогенные или светодиодные лампы необходимо предоставить не менее 130 мм высоты. Под монтаж встраиваемых светильников достаточно выделить минимальную площадь, необходимую для подведения электропроводки и монтажа креплений.

Внимание: В ванных комнатах, высота стен которых не превышает и 2,5 метров межпотолочное пространство делают минимальным. Для этого стингеры фиксируют прямо к перекрытию, выравнивая посредством специальных прокладок

Для подсветки в этих случаях выбирают подвесные светильники. Потолочную поверхность выравнивают и очищают, лишь после этого переходят к ее разметке.

Монтаж реечного потолка

Разметка поверхности. Для монтажа реечного потолка своими руками необходим набор инструментов, который включает Рулетку; Электродрель; Отвертку; Пассатижи; Ножницы по металлу или пилу.

Разметку начинают делать от наиболее ровной в комнате стены. Отступив от базового потолка на отведенное расстояние для монтажа конструкции, проводят параллельную линию под установку стингера.

Разметка поверхности

От этой черты, продвигаясь вдоль стены, проводят параллельные линии, выдерживая интервал в 1,2 метра. Начертив на стене основные линии для каркаса, на потолочной поверхности намечают точки под установку осветительных приборов.
