Автоматика для секционных ворот своими руками: пошаговая видеоинструкция

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

откатные;
распашные;
гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

Система «ролик-направляющая» для откатных ворот консольного типа
рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Это интересно: Регулировка откатных ворот — познавайте с нами

Секционные ворота могут открываться двумя способами: вручную или автоматически

Ручной привод стоит дешевле, но разница в цене между ними не настолько существенна, чтобы ради нее жертвовать качеством, удобством и безопасностью

Поэтому рекомендуем в первую очередь обращать внимание на другие характеристики устройств

Преимущества автоматического привода налицо:

взломоустойчивость — взломать ворота, оснащенные ручным приводом, преступнику куда легче;
возможность управлять створками ворот дистанционно — с помощью брелока или пульта управления;
экономия времени и сил — вам не придется открывать створки, замки и засовы, ведь заехать в гараж можно будет, даже не покидая машины.

Автоматические приводы для ворот в свою очередь подразделяются на:

потолочные;
вальные.

Расчет материалов и список инструментов

Для того чтобы изготовить автоматические ворота, нет необходимости в подготовке специального оборудования и инструмента. При изготовлении автоматического привода, возможно, потребуется выточка некоторых деталей на токарном станке.

В целом, для всей работы потребуется следующий перечень инструментов:

гаечные ключи (набор);
болгарка;
сварочный аппарат;
заклепочник;
рулетка;
чертилка из инструментальной стали;
строительный уровень.

Помимо перечисленных инструментов, потребуются для проведения земляных работ емкости для подготовки растворов, лопата, трамбовка, материалы для установки опалубки. Также нужна защита всех поверхностей из металла от атмосферного воздействия. Для этого нужно подготовить преобразователь ржавчины, алкидную краску для наружных работ, грунтовку по металлу.

Материалы для откатных ворот

Чтобы автоматические ворота служили долго, необходимо подобрать качественные комплектующие.

Для расчета необходимых материалов для откатных ворот нужно определиться со следующими параметрами: размер проема, высота ворот, размер фундамента и тип зашивки полотна.

Для изготовления рамы потребуется 2 вида профильных труб:

для внешнего каркаса параметры материала – 60х30х2;
для внутреннего – 30х30х2.

При изготовлении рамы также потребуется направляющий профиль с параметрами – 60х70х3,5.

Рассмотрим расчет материалов для наиболее распространенного воротного проема 4х1,9 м, для которого используется профиль 60х30:

длина направляющей с расчетом противовеса рамы – 6 м;
2 боковины, включая направляющую (60 мм) – 1,84*2=3,68 м;
для верха потребуется 4 м, и здесь необходимо еще и учитывать то, что полотно должно скрываться за столбами. Для этого достаточно будет дополнительно еще добавить по 15 см с каждой стороны. В итоге, для верха потребуется следующий расчет: 4м+0,15м+0,15м=4,30м;
на диагональ противовеса потребуется 2,8 м, но обязательно стоит брать материал с запасом, поэтому здесь потребуется – 3м.

В итоге, для изготовления внешней рамы потребуется стальной профиль с параметрами 60х30х2 длиной 17 м.

Расчет материалов, необходимых для изготовления внутренней рамы:

необходимо подготовить 4 стойки по 1,8 м, две из которых привариваются к внутренней стороне рамы внешнего каркаса с правой и левой стороны, а остальными двумя разделить полотно на 3 части;
горизонтальный профиль – 3 шт. по 4,25 м, которые привариваются к верхней и нижней части внешнего каркаса.

Исходя их вышеописанного расчета, для изготовления внутренней рамы потребуется 20 м профиля с параметрами 30х30х2.

Расчет направляющей выглядит так: 4 м (ширина проема) + 2 м (противовес). В итоге, для изготовления направляющей потребуется 6 м профиля с параметрами 60х70х3,5.

Материалы для раздвижных ворот

При изготовлении распашных ворот потребуются следующие материалы:

профильная труба для изготовления рамы с параметрами 60х40х1,5 или 40х20х1,5;
труба для стоек, выбор параметров которой зависит от веса готовых ворот;
регулируемые или нерегулируемые петли для ворот;
механические или электромеханические замки;
обшивка;
автоматика.

Для того чтобы изготовить распашные ворота с параметрами 2868х2918 мм потребуется:

2 стальных листа шириной 1,5 м и высотой 3 м;
для П-образной рамы необходимо профильной трубы 18 п. м, а для замкнутой – 24 п. м

Необходимо подготовить 4 воротных петли, диаметр которых должен составлять не менее 36 мм.

Автоматизация процесса управления движением створ

Если планируются распашные ворота с автоматикой, их построение необходимо производить, учитывая установку электропривода по сопутствующей комплектации схеме.

Подбор автоматических элементов нужно делать с учетом:

веса, ширины, парусности створок при действии ветра;
направления, в котором будет происходить открывание воротных частей;
выставлять воротные панели нужно горизонтально или вертикально с четким соблюдением направления и регулировкой легкости хода.

Коробку блока управления закрепляют, когда провода и коммуникации отключены.

Установка приемника, программирование пультов

Установка приемника, за счет которого проходят управляющие сигналы, происходит в специальный разъем. Место его расположения – плата управления. В этот разъем еще необходимо поместить две перемычки. С помощью них тестируют привод:

«2-1», если нет необходимости в нажатии клавиши «Стоп»;
«2-С1», если отсутствует потребность в фотоэлементах.

Фотоэлементы подключаются последними, поэтому необходимо наличие соответствующей перемычки. Когда произведено подсоединение приемника, пора переходить к программированию пульта, с помощью которого происходит дистанционное управление. Это делается с полным соблюдением инструкции производителя.

Подключение фотоэлементов и сигнальной лампы

Установка фотоэлементов производится по специальным столбикам (возможно использование предусмотренных для них мест), затем они подключаются к плате в соответствии со схемой. Для дистанционной лампы действия аналогичны.

Высота установки фотоэлементов колеблется в пределах 50,0-70,0 см. Они предназначены для того, чтобы не произошло повреждения автомобиля при его остановке в воротах (предупреждают удар).

Программирование автоматического закрывания ворот

Последовательность закрывания в автоматическом режиме: после двадцатисекундной остановки на открытой позиции ворота закрываются, и для этого не нужны дополнительные команды. Если владельцы хотят закрытия от нажатия на кнопку, возможно перепрограммирование, но только по инструкции, или возможен переход на соответствующий режим посредством нажатия клавиши.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля. При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

предварительная заготовка роликовых тележек;
сборка системы;
регулировка положения роликовых опор;
монтаж закрывающего ролика и заглушки основного профиля;
крепление направляющих кронштейнов;
установка опоры и обшивание полотна;
крепеж механизма ловителей и автоматики;
регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Приводы и автоматика

Ворота на автоматике с дистанционным управлением могут оснащаться двумя видами электронных приводов. Это:

Линейный аналог. Данные приводы могут быть двух видов – гидравлические и электромеханические. В гидравлическом варианте используется специальный насос, который за счёт движения запускает гайки, которые контролируют створки.

Во втором случае применяется так называемый принцип червячных передач, когда происходит сцепление червяка и колеса, которые контролируют части изделия.

Рычажный аналог. Способ их применения заключается в том, что в колонне, которая находится вблизи самой конструкции, располагается специальный стержень, заставляющий металлические (или деревянные) части двигаться по заданной траектории.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

В основе рабочего механизма лежит зубчатое колесо;
В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

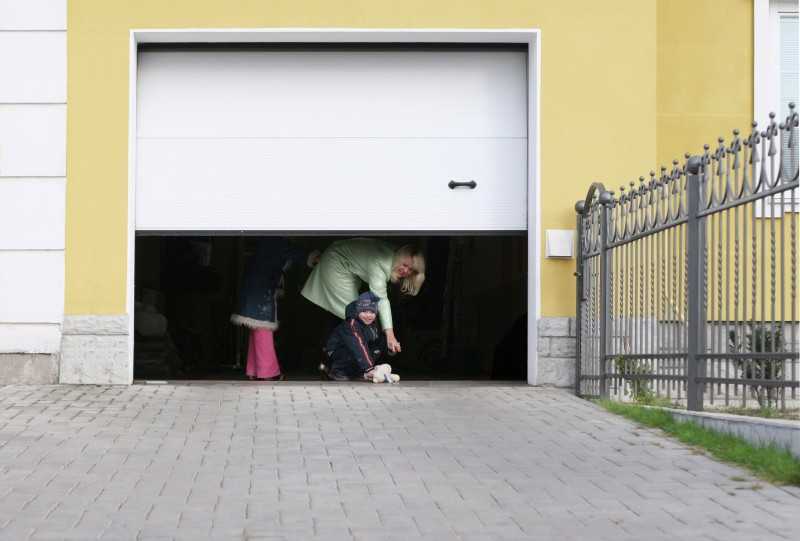

Секционные автоматические ворота

Такой вариант также часто используется и для заезда на придомовой участок, и для гаража.

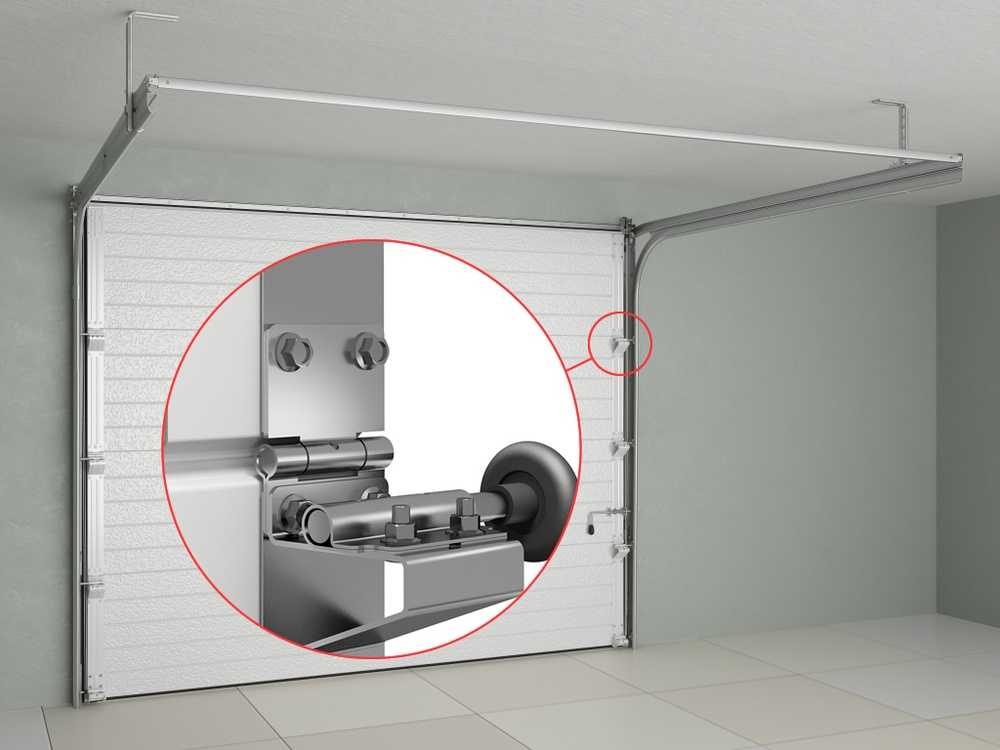

Створка здесь одна, но она состоит из подвижных горизонтальных секций на подвижных сочленениях, что обеспечивает створке гибкость. Двигаясь на роликах по направляющим, все полотно уходит вверх, собираясь под потолком.

Работа всех створок облегчается за счет пружин: торсионными или пружинами растяжения. Подбираются они индивидуально для каждой конструкции исходя из ее веса.

Такую систему можно использовать как в ручном режиме так и с автоматическим приводом.

Достоинства

Универсальность. Можно подобрать под любой существующий проем.
Безопасность. Есть защита от обрыва привода и падения всей створки.
Привлекательный дизайн. Можно подобрать любую расцветку и фактуру.
Практичность. При соблюдении технологии при монтаже, срок эксплуатации без поломок доходит до 20 лет.
Простота конструкции. А с дополнительным электроприводом еще и комфорт.

Автоматика для секционных ворот

Если принято решение организовать гаражные ворота своими руками с автоматическим открыванием/закрыванием необходимо учесть следующее:

Не только размер, но и вес конструкции. От этого зависит как передаточное число вращения, так и мощность двигателя.
Дополнительные опции — фотоэлементы, антенны на пульт управления.
Резервное переключение на ручное управление.
Страну производства. Понятно стремление сэкономить, но желательно отдать предпочтение известным и проверенным брендам.

Стандартно весь комплект автоматики состоит из:

Электромеханического привода с самоблокирующим редуктором.
Направляющей рейки.
Электронного блока управления.

Также дополнительно комплектуется:

Фотоэлементами;
Датчиками движения;
Осветительными приборами и так далее.

Современный рынок Европы и Китая предлагает широкий выбор автоматики для секционных ворот.

Основные типы приводов для секционных ворот

Для секционных ворот есть несколько типов приводов

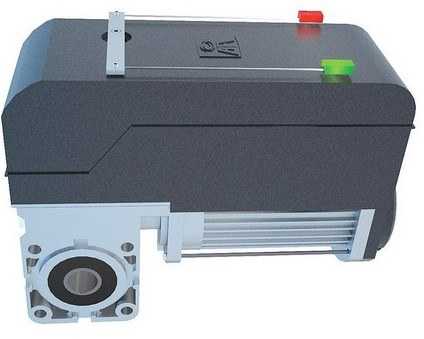

Навальный привод

Такие системы устанавливаются при условии высокой интенсивности использования устройством. Обладают большим запасом по мощности.

Рекомендуется к установке на промышленных предприятиях. Автоматика дублируется ручным приводом — цепным механизмом.

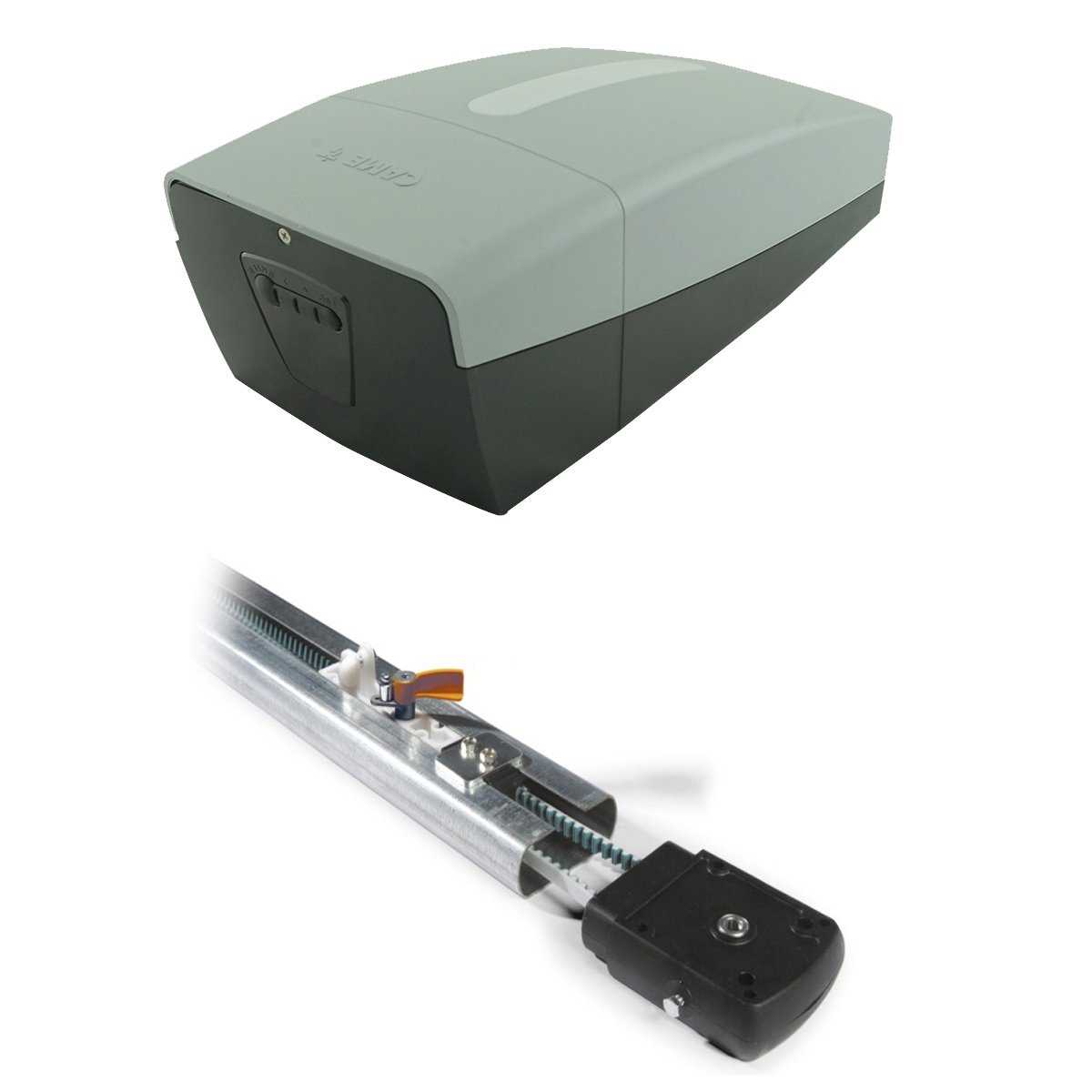

Потолочный привод

Рекомендован к установке на индивидуальные автоматические ворота для гаража.

Мощность такого механизма достаточна для домашнего гаража и гораздо проще в использовании. Ценовой сегмент существенно ниже навальных приводов. Само устройство монтируется на потолке по центру помещения. Дверное полотно приводится в движение мотором с металлическим тросом. Также есть возможность продублировать ручным приводом.

Настройка систем автоматики

После того как ворота для гаража своими руками и система автоматики установлены требуется комплекс мероприятий по дополнительной настройке.

Обычно требуется отрегулировать натяжение тросов и торсионные пружины. Но эти работы требуется выполнить тщательно, не допуская перекосов секций.

Грамотно установленная система обладает такими признаками как:

откликается на команды с пульта;
нет признаков неполного подъема полотна или наоборот частичного опускания;
нет неравномерности перемещения в пазах:
нет посторонних звуков при работе механизма.

Все эти мероприятия по регулировке реально проделать самостоятельно своими руками.

Такие системы удобны, внешне привлекательны и набирают популярность в нашей стране.

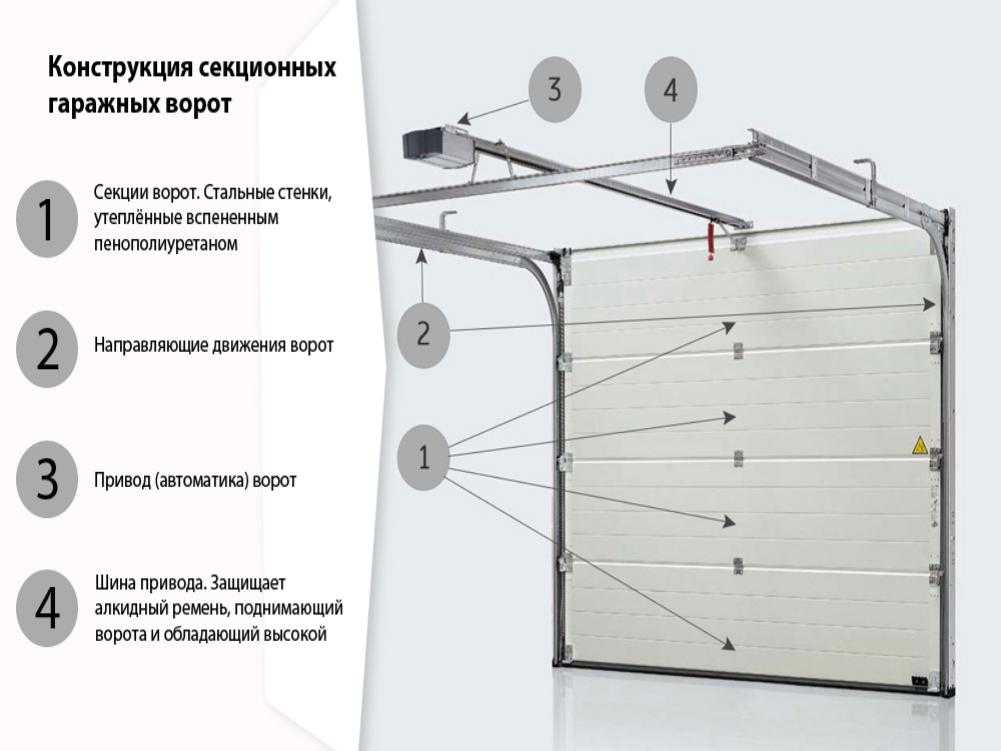

Общие понятия о конструкции ворот с автоматикой

Для начала рассмотрим из чего состоят автоматические ворота с дистанционным открытием в общем, затем подробно — особенности для каждого типа, а также какие нюансы присущи каждому виду, что важно при выборе данной продукции. Отдельно опишем, как создать автоматические секционные и откатные ворота самостоятельно

Общий алгоритм работы такой:

на электронный блок управления поступает сигнал из устройства ДУ или из панели контроля;
активируется реле, которое инициирует старт сервоприводов, двигающих створки.

Устройство автоматических ворот:

полотно, створки. Данная составная часть и вариант ее движения — главные определяющие разделения автоворот на типы. Створки (панели, ламели, секции) двигаются по направляющим, отъезжают по рейкам, распахиваются, складываются. Полотно может заехать под потолок, около стены, сложится или свернуться в короб, распахнуться. Описанные особенности являются главной позицией выбора, так как не всегда есть место в помещении, на территории для размещения створок;
привод. Данный аспект также влияет на подбор, но он более ограничен в применении: для определенных технических нюансов некоторых конструкций характерен именно конкретный тип узла, приводящий в движение полотно.

Приводы

Есть следующие типы силовой системы (сервоприводов):

червячная передача с мотором и шкивом (один или несколько). Тут применен комплекс шестерней без цепи, обычно весь узел располагается как можно ближе к основной конструкции, что уменьшает потребность в количестве зубчатых колес, передающих усилие. Таким оборудованием чаще оснащаются откатные автоматические ворота. Плюсы — низкий уровень шума, выше надежность (нет цепи, которая может оборваться, слететь);
цепь. Связанные между собой шестерни (может быть даже одна). Шкив с зубчатым сегментом приводится в движение стержнем мотора, двигает рейку с вырезами. Шум при работе несколько выше. Такая система чаще ставится на ворота рулонные, характерная также для секционных комплектов;
локтевые (рычажные), линейные приводы. Это комплекс связанных с силовым узлом, соединенных между собой рычагов или один такой элемент. Подтипы: гидро-, электромеханические, подземные. Характерно для распашных систем.

Перечисленные виды приводов могут активироваться не только электричеством, но и ручным способом, может также быть отдельная механическая система для последнего.

Автоматика

Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.

Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.

Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:

понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
прикрутите мотор;
в качестве поворотного механизма будет выступать антенна;
наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.

Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.

Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства

Принцип работы

Приводы гаражных ворот напоминают пластмассовые коробки с габаритами 38х25х14,6 см, в конструкции используются длинные штанги либо пластиковые ручки. Внутри размещен лифт цепного или тросового исполнения, который как раз служит для затягивания панелей вверх.

Типичный электромотор работает на токе напряжением 24 В, минимальное сечение кабеля составляет 0,4х0,15 см, при этом подключают всегда заземляющие шины. Автоматика и привод часто оборудуются встроенными датчиками Холла, которые распознают встречу с преградой, но они существенно повышают нагрузки на движущуюся деталь. В результате удается сократить вероятность травмы пользователей либо деформации автомобиля.

Качественные аппараты позволяют поднять ворота за 1,5-3 минуты. Точное время определяется массой полотна и запрограммированными скоростями. Они способны приподнять даже четырехметровые конструкции.

Надежные системы отличаются использованием сигнальных ламп, которые позволяют обозначить угрозу. Стандарт предусматривает, что механизм способен выполнить сотню циклов работы, и ресурс его должен составлять минимум 5 лет до капитального ремонта.

Смонтировать аппарат можно самостоятельно, в комплект ведущих производителей всегда входит 100% требуемых деталей.

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Преимущества секционных створок

Прежде чем устанавливать ворота, нужно выбрать из множества приспособлений наиболее подходящие. Секционные изделия популярны для монтажа в небольших постройках, идеально подходят для дачи. В открытом состоянии полотно скрывается в потолочной области, и это экономит место в гараже. Зимой, чтобы открыть постройку, не нужно час выстаивать с лопатой, расчищая снег. Более того, они надежны и защищают от взломов мошенниками и ворами.

Основным элементом приспособления специалисты называют сэндвич-панель. Участок между материалом заполняют пенополистиролом (вид утеплителя). Секционные ворота позволяют оборудовать калитку, оснащенную сложным замковым устройством и доводчиком. Створки могут открываться внутрь или наружу. Хорошо подходят для объектов, расположенных на территориях промышленного и складского назначения.

Если район будет обесточен, распашные двери откроются при помощи торсионных пружин. Также они компенсируют вес монтированного изделия.

Особенности подъемно-поворотного механизма

Такой тип створок представляет собой сплошное полотно. При открытии дверей полотно перемещается в потолочную сторону, меняя вертикальное направление на горизонтальное. Изделие экономично и не занимает много места. Но рядом со створкой на расстоянии 1/3 часть от высоты пройма не должны находиться посторонние предметы. Иначе открыться дверь не сможет.

Подъемно-поворотный тип – идеальное решение для помещений с низким потолком. Если потолок высокий, отдайте предпочтение гильотинным дверям с подъемником.

Чем отличаются откатные ворота консольной модификации

Откатные заборы и ограждения снабжены рельсами, благодаря которым створки перемещаются. Но консольная разновидность сделана так, что рельса передвигается согласно роликовому механизму. Крепление дверей осуществляется в нижнем и верхнем улавливателях.

Максимально допустимая ширина таких створок в промышленных объектах достигает 24 м. Традиционные параметры составляют 12 м. Их реально увеличить путем приобретения дополнительных ворот, которые могут открываться в другую сторону. Это поможет обустроить красивый ландшафтный дизайн и высадить разные растения.

Чтобы привести конструкцию в рабочее состояние, нужно монтировать привод. Если электричества нет, калитка открывается своими руками.

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Рукоятка с ключом

Устройство работает по такому принципу:

В воротах проделывается отверстие под цилиндр с ключом.
При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Вороток

Механизм с воротком применяется, когда ворота не получается открыть без специальных приспособлений из-за высоты. Вороток не отдельный элемент, он функционирует вместе с главным приводом системы. Длина его – 3 м, позволяющая открывать полотно до 4,5 м.
