Буронабивные сваи с обсадной трубой: технология монтажа

Вибротрамбованные сваи

Сваи используют в сухих связныхгрунтах, в которых можно укладывать бетонную смесь в открытуюскважину глубиной 4…6 м. Такие сваи устраивают следующимобразом. В грунт с помощью вибропогружателя, подвешенного к экскаватору, погружают стальную обсадную трубу, имеющую на конце съемный железобетонный башмак.

После погружения трубы вибропогружатель снимают и внутреннюю полость трубы заполняют на 0,8… 1 м бетонной смесью. С помощью трамбующей штанги, подвешенной к вибропогружателю,смесь трамбуют, в результате чего она вместе с башмаком вдавливается в грунт, образуя при этом уширенную пяту. Заполнив бетонной смесью обсадную трубу, ее извлекают из грунта с помощью экскаватора при работающем вибропогружателе.

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

• Электрический двигатель
• С двух сторон к нему крепятся специальные ручки
• Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Классификация элементов конструкции и технология возведения

Типичный свайно-ростверковый фундамент.

Сваи – виды и особенности

По материалу изготовления различают железобетонные, деревянные и металлические сваи:

Деревянные используют в основном под постройку зданий из того же материала, часто это хозяйственные постройки, беседки, бани. Для возведения жилых помещений обычно обустраиваются более долговечные фундаменты. Установка может производится как одиночно, так и группами по 3-4 столба в связке для повышения прочности и несущей способности.

Металлические сваи могут быть забивными или винтовыми, но чаще встречается второй вариант. Винтовой свайный столб представляет собой металлическую трубу, погружной конец которой выполнен в виде конуса с винтовой лопастью для завинчивания. Конусовидный наконечник может быть литым или приварным. Литые сваи более надежны и долговечны, так как у них нет сварного шва, прочность которого снижена. Стальное изделие обязательно проходит процесс обработки антикоррозийным покрытием, а в процессе монтажа полость трубы заливают бетоном. Срок службы такого фундамента может достигать до 400 лет.

Железобетонные сваи изготавливают из армированного бетона, на предприятии (забивные) либо непосредственно на участке (набивные).

Железобетонные забивные сваи.

По методу установки сваи разделяют на несколько категорий:

1. Забивные. Установка производится при помощи специальной техники – сваебойных машин, вибропогружателей и оборудования, которое производит установку путем вдавливания столба в грунт. При использовании этого типа свайных столбов земляные работы могут не проводиться вообще, либо снимается только дерн.
2. Винтовые. Устанавливаются путем вкручивания, вручную при помощи кабестана, либо, в массовом строительстве, с использованием спецтехники.
3. Буронабивные. Монтаж представляет собой три этапа: бурение скважины, установка осадных труб с арматурой и бетонирование.

Ростверк – классификация и особенности

Один из вариантов ростверкового фундамента.

По материалу изготовления ростверки бывают:

• железобетонными заливными;
• деревянными;
• из готовых ЖБИ-изделий;
• металлическими.

По расположению относительно грунта:

• висячими (обустраиваются на некотором расстоянии от земли) ;
• мелкозаглубленными (погружаются в грунт на небольшую глубину);
• заглубленными (основательно погружаются в землю; выполняют не только связующие функции, но и участвуют в распределении нагрузок на грунт наравне со сваями).

Ростверковый каркас из бруса.

Чаще всего в строительстве используются висячие ростверки. Они приподнимают здание над землей, а монтаж отличается простотой и небольшой стоимостью.

Фундамент с заглубленным ростверком используют редко – по сути, он сам и его обустройство напоминает ленточный тип оснований, только укрепленный свайными столбами. Это значит, что процесс монтажа усложняется – рытье котлована, обустройство дренирующей песчаной подушки и т.д

Перед установкой свай проводятся подготовительные работы.

Этап 1 – Подготовительный

Включает в себя:

• геологические исследования;
• расчет последующих нагрузок и планировку расположения свай;
• составление проекта и необходимых чертежей.

Этап 2 – Подготовка территории

Разметка участка под свайный фундамент.

Включает в себя:

• очистка местности под постройку;
• снятие верхнего слоя почвы (при необходимости);
• разметка территории согласно планировке – отмечаются места расположения внутренних и внешних свай.

Этап 3 – Монтаж свай

Забивание железобетонной сваи в грунт.

Включает в себя:

-для забивных:

• установка столбов с помощью сваебойной техники;
• выравнивание надземной части столбов путем подрезания до нужного уровня.

-для буронабивных:

• бурение отверстий;
• установка труб и армирование;
• бетонирование.

Классификация и конструкция буронабивных свай

Буронабивные сваи — железобетонные конструкции, скважина под монтаж которых формируется посредством бурения. Типичная конструкция буронабивной опоры состоит из двух элементов — бетонного тела и арматурного каркаса. Для армирования свай применяются готовые арматурные каркасы заводского производства. Тип каркаса — продольно-поперечный, он состоит из вертикальных арматурных прутьев, которые соединяются горизонтальными перемычками. Для создания продольного контура используется рифленая арматура, произведенная по горячекатаному методу (класс А1-А3). Диаметр прутьев подбирается исходя из размеров сваи, он может варьироваться в пределах 12-20 мм.

Рис: Армокаркас для бурнонабивных свай

Фиксирующие поперечные перемычки выполняются из гладкой арматуры (диаметр 8-15 мм). Соединение каркаса выполняется электродуговой сваркой. После стыковки каркас, с целью предотвращения коррозии, покрывается защитной грунтовкой.

Важно: бетонное тело буронабивной сваи создается из смеси марки М200-М300, соответствующей классу прочности В25. Нормативная морозостойкость используемого бетона — 200 циклов, класс водонепроницаемости — 6

Согласно особенностям конструкции выделяют два вида буронабивных свай:

• Цилиндрические;
• С уширением опорной подошвы.

Цилиндрические сваи имеют одинаковое сечение по всей длине ствола, тогда в уширенных сваях нижняя часть ствола обладает увеличенным диаметром. За счет увеличенной площади опирания такие опоры получают повышенную устойчивость в грунте и большую грузонесущую способность.

Рис: Схема монтажа буронабивных свай с уширением

Уширение может формироваться двумя методами — посредством использования специальных буровых колонн с откидными резцами либо камуфлетным методом, при реализации которого на дне скважины размещается взрывчатое веществом и производится его последующая детонация.

Разновидности шпунтов

Разнообразие их номенклатуры дает возможность широкого выбора именно того вида металлического профиля, который соответствует заданным техническим условиям. Чаще всего применяются следующие виды изделий:

• Шпунт Ларсена. Это металлический профиль, изготовленный в виде желоба, оборудованного по торцевому контуру пазовыми замками. Его начали применять с 1900 года при возведении мостов, причалов и пр. Конструкция шпунтового ограждения состоит из узких длинных шпунтов с замками, позволяющими соединять в вертикальной плоскости профили. Их можно соединять для получения непрерывного ограждения. Таким способом создается металлическая стена в воде или грунте. Производители изготовляют шпунты с различными видами профилей: L, Z, S, др. Материалом для их изготовления служит горячий или холодный прокат. Шпунт Ларсена может производиться также из пластмассы. Для погружения этих шпунтов может применяться вибромолот. Прочность профиля это позволяет. Обычно они подвергаются антикоррозионной обработке и могут использоваться повторно (до 5 – 6 раз);
• Металлические трубы круглого сечения. Они выпускаются в обычном и северном исполнении, могут применяться в районах с сейсмичностью до 9 балов. Они подлежат защите от коррозии в соответствии с требованиями действующих нормативных документов. Вид защиты зависит от условий эксплуатации конструкции. Срок службы защитного покрытия указан в нормативной документации. Область использования шпунтового ограждения из металлических труб: промышленно-гражданское, транспортное, гидротехническое строительство. Погружение шпунта осуществляется методом вибропогружения, забивки, завинчивания;
• Железобетонные шпунты. Они могут быть цилиндрическими, плоскими, широкопанельными, тавровыми. ЖБ шпунты не подлежат повторному использованию, поэтому часто служат составной частью фундамента. Это позволяет минимизировать финансовые затраты на строительство. Длина изделий не превышает 15 м. при необходимости возведения шпунтового ограждения большего размера применяются составные конструкции. Их погружение производят методом забивки молотами, статического вдавливания, пр;
• Деревянные шпунты. Они оснащаются системой пазов и гребней, благодаря которой (по аналогии со шпунтами Ларсена) их можно соединить в монолитную стену. Они не подлежат повторному использованию, не могут применяться на твердых грунтах с остатками камней, старых затопленных деревьев, различного строительного мусора. Стоимость этих изделий невысокая. Погружение шпунтов осуществляется способом забивки при помощи вибропогружателей и дизельных молотов. Избежать деформации шпунта поможет защита его верхней части при помощи бугеля. Это специальная металлическая насадка. При забивке в плотный грунт на острие устанавливается стальной башмак;
• Пластиковые шпунты. Производятся из поливинилхлорида высокой прочности. Эти изделия находят применение на тех объектах, где шпунтовая стенка не испытывает особо больших деформационных нагрузок, например, для защиты береговой линии, строительства придорожных каналов, очистных сооружений, создания в грунте герметичных резервуаров, сооружения террас в ландшафтном дизайне, пр. Они отличаются устойчивостью к коррозии, к температурным перепадам и не нуждаются в дополнительной обработке.

Особенности работы на разных почвах

Если на территории имеются агрессивные воды природного или производственного происхождения, буронабивные работы лучше реализовывать при помощи асбестоцементных труб. Укрепление буровой шахты не проводится в случаях с набухающими и тугопластичными грунтами.

Сложные геологические условия предусматривают обязательное использование обсадных труб при работе с буронабивными сваями. Особенно это касается тех районов, где случаются оползни и лавины: в таком случае обсадные трубы оставляются в грунте. Если присутствует избыточное давление влаги, стенки колодца проходят дополнительное укрепление.

Особенности забивного фундамента из деревянных свай

Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.

Деревянные забивные сваи.Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д. Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров

Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель

Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.

Различают три вида забивных деревянных свай:

1. Одиночные (классические деревянные столбы, которые монтируются по одному).
2. Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
3. Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).

Фундамент под баню на лиственничных столбах.Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.

Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.

Устройство буронабивного фундамента

Этот тип основания применяется не только в промышленном, но и частном строительстве. Возведение фундамента на буронабивных сваях требует спецтехники, но это быстрее и дешевле, чем заливка популярного ленточного основания. Важная особенность буронабивного фундамента – возможность его самостоятельного устройства с применением ручных или мотобуров.

Перед началом работ необходимо приготовить инструмент и материалы:

• рулетка, моток шнура, набор колышков и молоток для разметки;
• бур для скважин – ручной, с электрическим приводом или на ДВС;
• опалубка из рубероида, пластика, железобетона или асбестоцемента, чтобы их можно было оставить в скважине, для промышленного строительства понадобятся съемные обсадные трубы;
• арматура для опор и ростверка;
• инструмент для приготовления бетонного раствора, цемент, щебень, песок.

Необходимые расчеты

Чтобы правильно провести расчет количества буронабивных свай необходимо определить общую массу здания (вес стенок, плит перекрытий, коммуникаций, мебели и т.д.). Учитывая, что сваи изготавливаются из бетона М300, со стандартным армированием, несущую способность одной буронабивной сваи можно найти по таблице:

Диаметр сваи, мм	Площадь опоры, см?	Несущая способность, кг	Объем бетона, м?	Количество вертикальных прутков арматуры, шт	Расход арматуры, пог. м
150	177	1062	0,0354	3	7
200	314	1884	0,0628	4	9
250	491	2946	0,0982	4	10
300	707	4242	0,1414	6	14
400	1256	7536	0,2512	8	18

При помощи портативных буров можно подготовить скважины диаметром до 200 мм, поэтому они чаще всего применяются в частном строительстве.

Чтобы рассчитать заглубление опоры, необходимо узнать глубину промерзания грунта в местности и прибавить 20 сантиметров. Например, если промерзание достигает 1,3 м, то буронабивные сваи погружаются на глубину 1,5 м. На пучинистых, сыпучих, болотистых и подвижных грунтах потребуются дополнительные исследования, а при заглублении нужно будет добираться до пластов с твердой породой.

Для расчета количества свай потребуется массу здания поделить на несущую способность одной опоры, а полученный результат умножить на коэффициент погрешности 1,2. Он учитывает возможные неточности при определении массы ростверка, мебели, снеговой нагрузки.

Подготовка и разметка

Планировка фундамента начинается со схемы свайного поля, на которой указываются расстановка буронабивных опор. Для этого на углах участка, чтобы убедиться, что он прямоугольный, нужно замерить диагонали, они должны быть равными.

Первые четыре буронабивные сваи устанавливаются по углам, остальные должны быть равномерно распределены под несущими стенками. В местах, где будут делаться скважины, забиваются колышки.

Расстояние между буронабивными сваями с ростверком по технологии не должно превышать 2 м, но не менее 3 свайных диаметров, чтобы не нарушить структуру грунта.

Монтаж

После подготовительных этапов можно приступать к монтажу буронабивных свай своими руками. Ручным, механическим или электрическим буром проделываем скважины на заданную глубину, согласно разметке.

В скважины опускается заранее изготовленные арматурные каркасы, устанавливаются обсадные трубы. Они могут быть из металла, пластика, рубероида, асбеста, железобетона. В частном строительстве они служат несъемной опалубкой для будущих буронабивных свай. Главное условие – точная вертикальная установка по уровню.

Пространство между обсадными трубами и скважиной заполняется грунтом, которые периодически утрамбовывается. При этом требуется контролировать вертикальность трубы. Высоту свай проверяют гидравлическим или лазерным уровнем, чтобы обвязка была горизонтальной. Если трубы выше, их срезают, арматурный каркас остается как основа для связывания ростверка.

В подготовленную опалубку заливается бетонный раствор марки М300, который уплотняется ручной трамбовкой или вибратором. Залитые буронабивные сваи оставляются до полного схватывания цемента в течение 2-3 недель.

Заливка ростверка

Чтобы достигнуть максимальной прочности буронабивной фундамент соединяется ростверком – железобетонной лентой или рамкой. Он равномерно распределяет давления на все сваи. Устройство ростверка схоже с технологией строительства стандартного ленточного фундамента. Единственное отличие – его нижняя часть находится на весу, не упираясь и не заглубляясь в грунт. Основой ростверка служат оголовки свай, поднятые над землей на проектную высоту.

Ширина ростверка равняется толщине несущих стен, высота – для деревянных, пенобетонных стен равна ширине. Для каменных и кирпичных зданий – на 50% больше ширины. Ростверк заливается в несколько этапов:

Для чего нужна скважинная обсадка

При помощи обсадных труб можно получить скважины различного функционального назначения. Их применяют в строительстве, нефтедобыче, извлечении питьевой воды. При выпуске данной продукции зарубежные и отечественные предприятия ориентируются на ГОСТу 632–80. Для оснащения обсадных труб используется специфическая форма, где имеющийся подготовленный стык делает соединения более удобными. В отдельных ситуациях можно применить сварку или стыковку специальными прижимными фиксаторами.

Для изготовления таких труб используются разные материалы, но в основном речь идет об асбестоцементных, нержавеющих и пластиковых изделиях. Что касается чугуна, древесины и некоторых полимеров, то из них могут производиться бытовые сваи ограниченной прочности. У всех подобных изделий назначение одно и то же – защитить проделанную скважину от осыпания почвы и заливания осадочной и грунтовой водой. Обсадные трубы для свай позволяют проводить строительные мероприятия, не взирая на внешние условия. При этом их временно оставляют в грунте или извлекают из скважин: такие изделия называют «инвентарными». Для бурения скважин потребуется наличие специальных механизмов ударного или вращательного типа.

Обсадные трубы различаются по форме, диаметру, овальности, разностенности, показателю непрямолинейности, которые определяется по следующим стандартам:

• Для труб от 33,5 мм до 89 мм – в пределах 0,3 мм.
•  Для труб диаметром от 108 мм до 146 мм – в пределах 0,5 мм.
• Трубы большего обхвата допускают погрешность свыше 0.7 мм.

Далее, после обустройства свай, они могут извлекаться на поверхность или оставляться в земле. Этот момент должен обязательно зафиксировать журнал технических работ и акт приемки по каждой свае. Бурильный проем для сваи должен быть обязательно очищен от осыпавшейся земли. Это делается при помощи специального бура или штанги Келли, оснащенной регулируемыми захватывающими лопастями.

Особенности буронабивных фундаментов

Основной особенностью данной технологии является усиление мелкозаглубленного или монолитного фундамента буронабивными сваями, расположенными в точках распределения общей несущей нагрузки. Технологически устройство буронабивных фундаментов предполагает монтаж следующих основных элементов.

Схема устройства фундамента на буронабивных сваях

Сваи

Для их устройства применяют:

• металлические или асбестоцементные трубы различных диаметров;
• армированный каркас с применением металлической сетки и рубероида.

Бурить отверстия под буронабивные сваи целесообразно ручным инструментом, оборудованным специальной насадкой, позволяющей выполнять в нижней части скважины отверстия более широкого диаметра. Расширение нижней части необходимо для лучшего закрепления опоры.

Ростверк

Так называют верхнюю часть фундамента, которая связывает буронабивные опоры и предусматривает единое с опорной арматурой армирование. Ростверк может быть трёх типов:

• мелкозаглубленный ленточный;
• подвешенный;
• монолитный.

В зависимости от вида будущей постройки и местности её расположения выбирается оптимальный вариант строительства связующей конструкции.

Пример конструкции ростверка буронабивного фундамента Единство этих основных элементов обеспечивает надёжное основание для здания любого назначения.

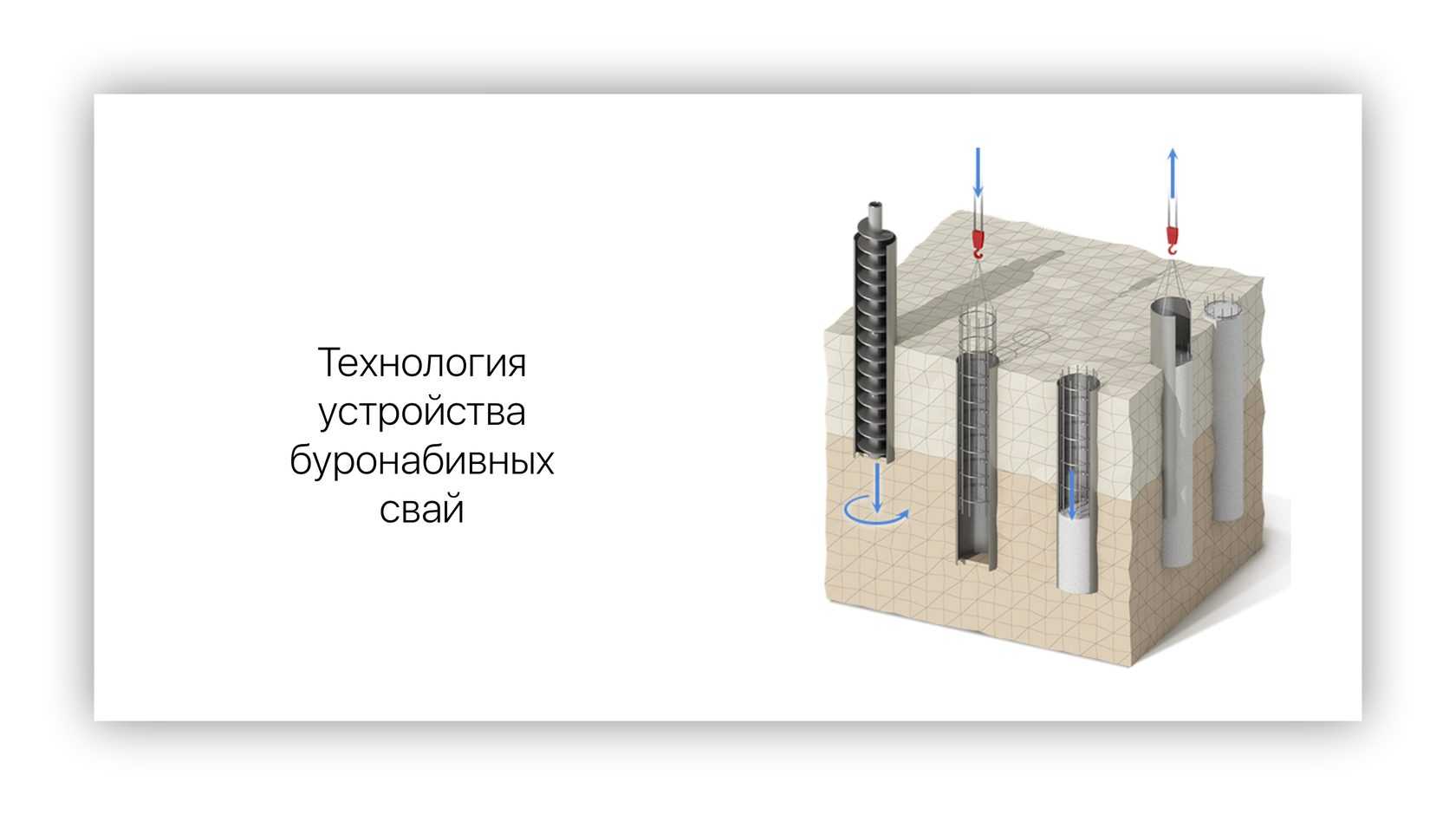

Способы создания буронабивных свай

Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).

Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.

Технология изготовления буронабивных свай «сухим» способом

Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.

Алгоритм действий выглядит следующим образом:

1. Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
2. Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
3. Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
4. В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.

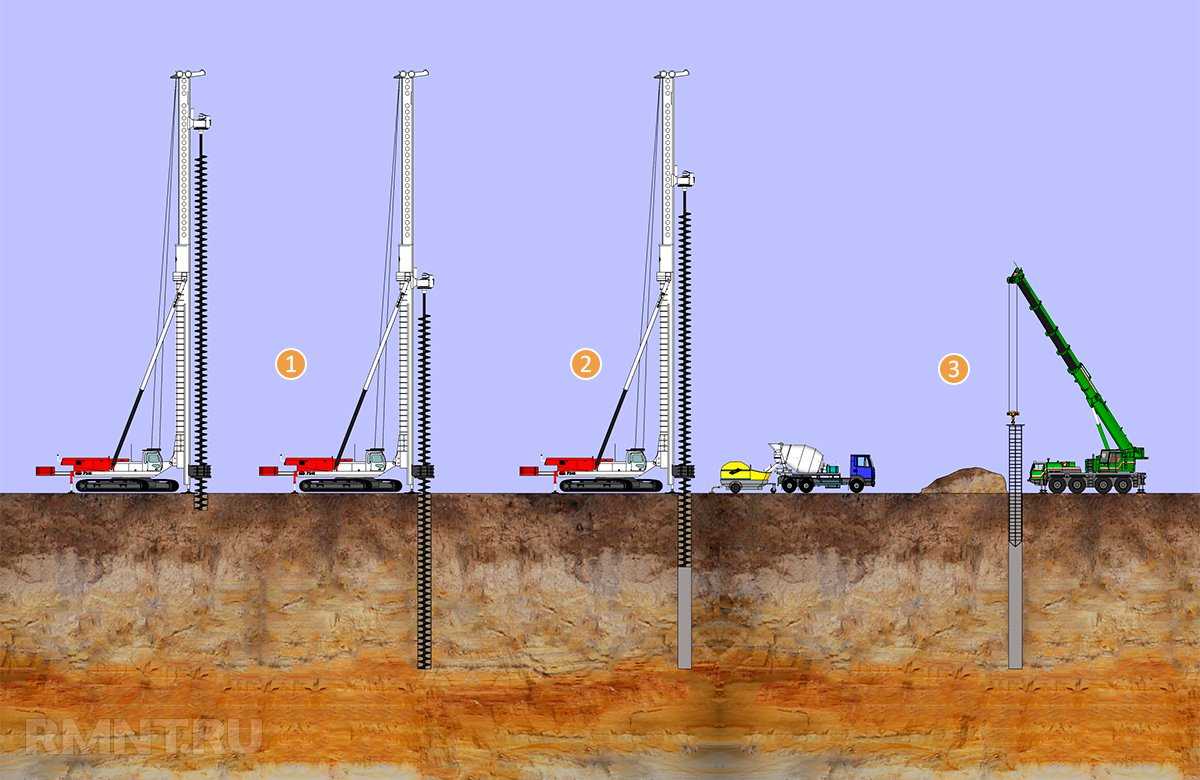

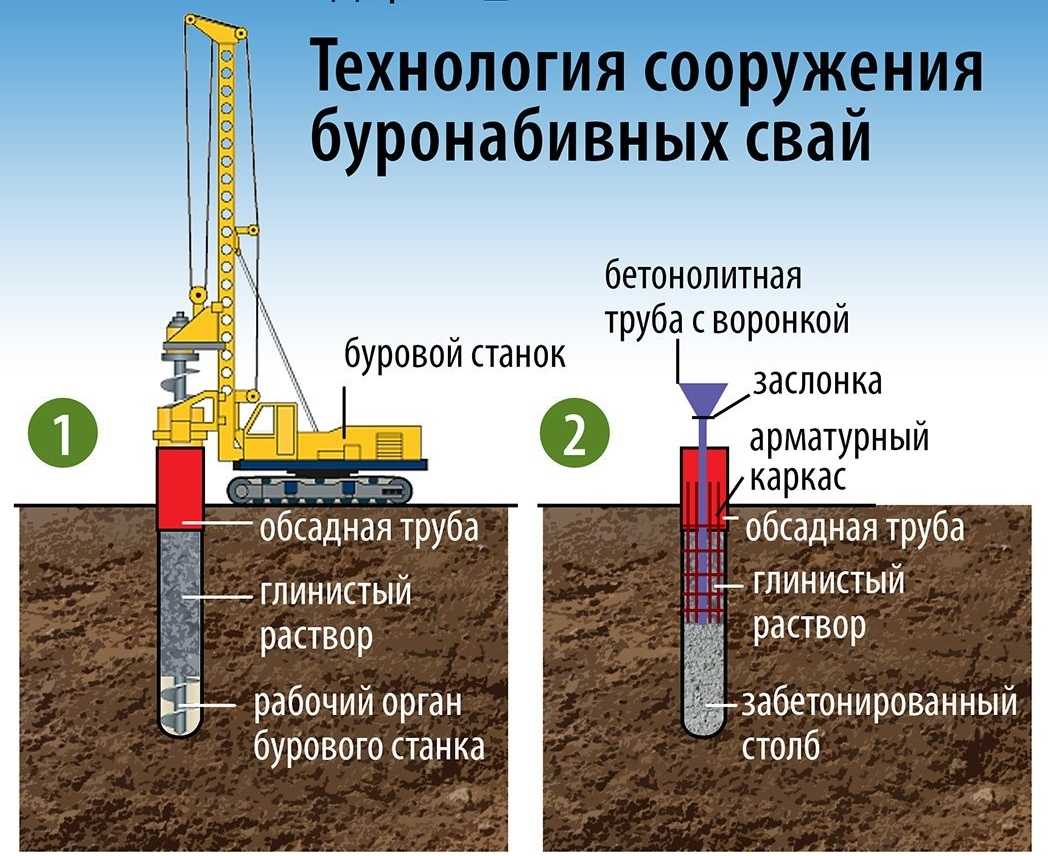

Технология устройства буронабивных свай с обсадной трубой

Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.

Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).

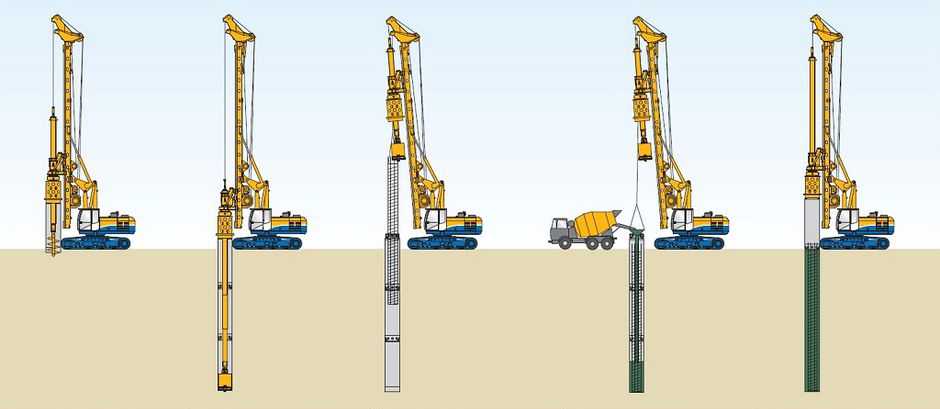

Алгоритм действий по этой технологии выглядит так:

1. Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
2. Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
3. Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
4. Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
5. В завершение формируют головную часть кондуктором.

Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.

Буронабивные или винтовые сваи — какие выбрать для фундамента

Наряду с буронабивными сваями, при строительстве малоэтажных жилых домов широко используются винтовые металлические сваи.

Они представляют собой полый или сплошной стальной стержень с острым наконечником и спиральными лопастями, которые вкручиваются в землю.

Размер свай может быть различным, но наиболее популярными считаются изделия диаметром ствола 108 мм, при толщине стенки более 4 мм.

Главным достоинством таких конструкций является высокая скорость монтажа и отсутствие мокрых процессов.

Винтовые сваи можно возводить в любое время года, в отличие от монолитных, требующих прогрева и утепления при заливке зимой. Кроме того, монтировать ростверк можно сразу после ввинчивания свай.

К существенным недостаткам винтовых свай относится коррозия металла. Срок службы фундаментов, и соответственно всего строения, составляет не более 50 лет.

К другим недостаткам относится:

• воздействие коррозии;
• высокая стоимость изделий;
• низкая несущая способность;
• небольшая площадь опоры;
• невозможность монтажа винтовых свай на скальных грунтах.

Противостоять ржавлению поможет оцинковка или окрашивание металла.

Для монтажа связующего ростверка винтовых свай фундамента обычно используют деревянный брус.

В перечень работ по устройству деревянного ростверка входит:

1. устройство обвязки свай из стального уголка или швеллера;
2. пропитка бруса антисептиками и антипиренами для предотвращения развития плесени и повышения огнестойкости;
3. установка и фиксация балок на металлической обвязке свай;
4. Укладка поперечных брусьев и крепление их к нижнему контуру.

При выборе вида свай под фундамент стоит учитывать тип постройки, сроки монтажа и другие особенности объекта.

Буронабивные и винтовые сваи.

Таблица 1. Сравнительные характеристики буронабивных и винтовых свай.
