Что такое ригель и чем он отличается от балки

Маркировка. Читайте условные обозначения правильно

Строительный материал имеет маркировку, указывающую на его технические характеристики и сферу применения. В случае с ригелем применяются буквенные и числовые обозначения. В маркировке изделий вначале идут буквы, которые обозначают назначение продукции.

Маркировка	Расшифровка
Р	Прямоугольное сечение
РО	Однополочный ригель
РОП	Подходит для пустотных перекрытий
РЛП	Предназначен для лестничных пролётов
РОР	Опора для ребристых плит перекрытия
РБ	бесполочный ригель
РБП	бесполочный для пустотных плит
РБР	бесполочный для ребристых перекрытий
РД	двуполочный
РДП/РДР	для пустотных и ребристых перекрытий соответственно
РКП	консольный ригель для балкона

Числовые обозначения указывают на технические характеристики изделия. Вот как это выглядит на конкретном примере.

Возьмём ригель с маркировкой РЛП 4.26-60. Если судить по аббревиатуре, мы имеем дело с однополочной балкой, предназначенной для лестничных пролётов. Цифры дают покупателю следующую информацию:

• 4 – высота стороны балки (45 см);
• 26 – окружность ригеля в дециметрах;
• 60 – несущая способность, выражаемая в кгс /1 м2 площади.

Для балок используется другая маркировка, которая классифицирует изделия по размеру, конструктивным особенностям и целевому предназначению.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Однополочный	Предназначен для поддержки плит одной стороной. В качестве примера можно привести:лестничную клетку; крайние пролеты помещений. Цена зависит от размеров.
Двухполочный	Изделие предназначено для создания опоры плит с 2-х сторон. Применение — при монтаже средних пролетов.
Бесполочный	Имеет прямоугольное сечение, используется для перекрытия из плит указанного вида.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;

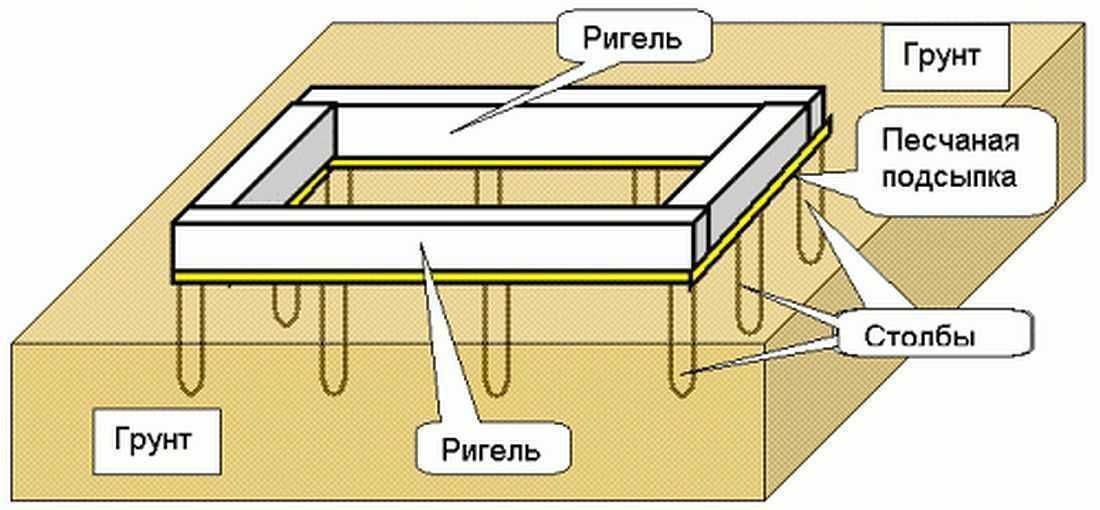

• увеличивает поверхность и прочность бетонного фундамента;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

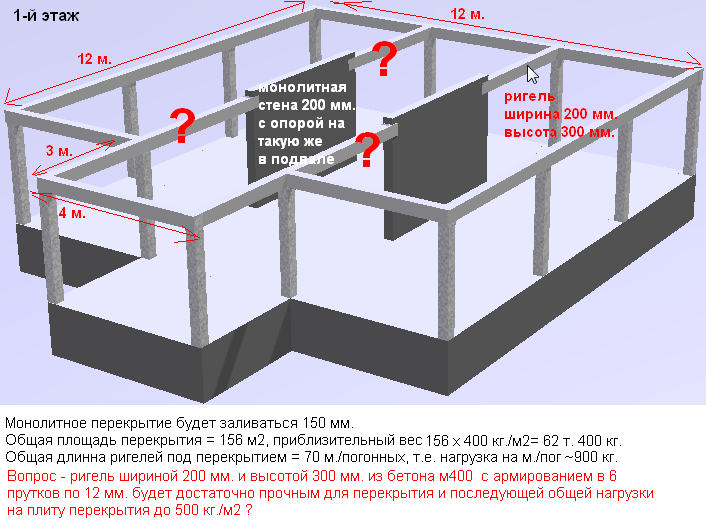

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Деревянная двутавровая балка

Основные характеристики:

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из хвойной древесины
• ребро жесткости – фанера ФСФ (хвоя), 24 мм
• max допустимая нагрузка – 1,0 т/м пог.
• вес – 4,8 кг/м пог.
• min партия закупки – 100 шт.

Основные характеристики:

• размер (ширина/высота), мм – 80/200
• стандартная длина – 3,0 м / под заказ – от 1,5 до 6,0 (м)
• полка – брус из маломерной ели
• ребро жесткости – березовая фанера ФСФ, 27 мм
• max допустимая нагрузка – 1,1 т/м пог.
• торец защищен пластиковым наконечником
• вес, кг/м пог.– 5,5 кг
• min партия закупки – 100 шт.

Общее описание

Деревянная двутавровая балка для опалубки перекрытий

(БДК или БДК-1) представляет собой двутавровое склеенное шиповое соединение бруска полки из бруса хвойных пород и «ребра», выполненного из березовой фанеры. Для защиты от влаги клееная двутавровая балка покрыта вододисперссионной краской желтого цвета. Торцы деревянной клееной балки опалубки перекрытий могут отделываться металлическими или пластиковыми наконечниками.

Характеристики деревянной двутавровой балки

Двутавровая балка для опалубки перекрытий обладает такими характеристиками, как:

• легкая адаптация к условиям проекта;
• высокие нагрузочные способности и надежность;
• легкость и высокая скорость производства работ;
• высокое качество и длительный срок службы при любых погодных условиях;
• экономия ввиду использования меньшего количества опорных элементов.

Поверхность балки БДК и БДК-1 предварительно обрабатывается водонепроницаемой защитной пропиткой.

Брус балки БДК для перекрытий «ТИТАН ГРУПП» может быть срощен только один раз по длине на одной стороне и не более 1/3 ее длины.

Применение балок БДК и БДК-1

Применяется балка опалубки перекрытий, нередко называемая строителями, как ригель опалубки перекрытий, в качестве опорной плоскости для «палубы», при устройстве горизонтальных монолитных конструкций, а также в качестве конструктивного элемента в балочно-ригельной системе.

Двутавровая балка БДК-1 — лучшее качество в России

Руководствуясь, в первую очередь, вопросами экономики и безопасности при ведении монолитных работ, «ТИТАН ГРУПП» осуществляет поставки только сертифицированной балки опалубки перекрытий по всей территории России в соответствии со всеми необходимыми техническими требованиями к качеству, предъявляемыми нашими заказчиками.

На основании проекта или в соответствии с ТЗ опытные инженеры компании всегда готовы произвести расчет необходимого количества материалов для опалубки перекрытий для ведения монолитных работ и обеспечить наилучшие условия приобретения даже в нестандартных ситуациях. Производство же самих деревянных двутавровых балок осуществляется на современном оборудовании с использованием новейших технологий деревообработки. Для постоянных клиентов «ТИТАН ГРУПП» разработана гибкая система скидок, основанная на индивидуальном подходе к каждому заказчику.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную. Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности — не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Однополочный вариант железобетонной конструкции

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Элемент служит опорой для перекрытий

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

В производстве строительного элемента применяется тяжелый бетон

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• • горячекатаную;
  • укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Двухполочный сборный элемент

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

крайние пролеты помещений.

Бесполочный строительный элемент для перекрытий

Рассмотрим функциональность элемента:

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

Применение в строительстве – создание многоэтажных конструкций

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Маркировка. Читайте условные обозначения правильно

Строительный материал имеет маркировку, указывающую на его технические характеристики и сферу применения. В случае с ригелем применяются буквенные и числовые обозначения. В маркировке изделий вначале идут буквы, которые обозначают назначение продукции.

РДП/РДР

консольный ригель для балкона

Числовые обозначения указывают на технические характеристики изделия. Вот как это выглядит на конкретном примере.

Возьмём ригель с маркировкой РЛП 4.26-60. Если судить по аббревиатуре, мы имеем дело с однополочной балкой, предназначенной для лестничных пролётов. Цифры дают покупателю следующую информацию:

4 – высота стороны балки (45 см);

26 – окружность ригеля в дециметрах;

60 – несущая способность, выражаемая в кгс /1 м 2 площади.

Для балок используется другая маркировка, которая классифицирует изделия по размеру, конструктивным особенностям и целевому предназначению.

Каким может быть бетонный ригель

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

Выдержка из ГОСТ 18980-2015

Формы и виды

Перемычки, которые служат опорой для перекрытий, часто называют ригелем перекрытия. По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

• С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.
  • Для опоры одной плиты:
    • РОП — пустотной;
    • РОР — ребристой.
  • Для лестниц:
    • РЛП — лестничного пролета;
    • РЛР — лестничных клеток.Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц
• С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:
  • для стоек и колонн под укладку плит разного типа:
    • РДР — ребристые;
    • РДП — пустотные;
  • РКП — консольные — для опирания пустотных плит балконов.
• Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:
  • РБР — ребристых;
  • РБП — пустотных;
• Просто буква «Р» — железобетонный ригель с прямоугольным сечением.

Как видите, есть ригеля для ребристых и пустотных перекрытий. Они отличаются прочностью бетона, размерами и мощностью армирования. Форма же совпадает.

Расшифровка маркировки

В маркировке указана полная информация о железобетонном элементе. Она состоит из цифр, латинских букв и кириллицы. Обозначение разделено на блоки при помощи тире. Всего может быть три блока:

• В первом указан тип балки, его размеры в дециметрах. Кодировку типа ригеля можно посмотреть в пункте выше.
• Второй блок содержит информацию о типе использованной арматуры и несущей способности в килоньютонах на метр длины.
• Третий — информацию об использованном бетоне, если он имеет особые свойства: повышенную огнестойкость, сейсмоустойчивость, переносимость химических сред и т.д.

Несколько типов ригелей из железобетона с маркировкой и размерами по стандарту

Вообще, тема эта обширная, надо иметь под рукой много таблиц, так как неспециалисту помнить все кодировки нереально. Рассмотрим несколько примеров — РДП 6.56-110АIV-На.

• РДП — ригель двухполочный для пустотных плит. Размеры расшифровываются следующим образом: 6.56 — высота ригеля 6 дм или 60 см (600 мм), длина 56 дм, это 560 см или 5600 мм.
• 110AIV — расшифровывается как стальная арматура из стали AIV, несущая способность — 110 кН/м.
• На — буква «Н» — бетон с нормальной паропроницаемостью. Буква «а» — в конструкцию добавлены дополнительные закладные элементы.

Особенности и сфера применения

Главное отличие ригелей от других подобных конструкций — возможность выдерживать очень большой уровень нагрузок в разных направлениях. Если сравнивать их с балкой, то последний вариант срабатывает на изгиб, поскольку служит самостоятельной частью. Ее применяют при сооружении помещений чердачного типа.

Ригели, имеющие Т-образное сечение и с нижней полкой, выполняют функцию поддержки настилов перекрытий. Это свойство дает возможность свести к минимуму размеры частей конструкций на толщину перекрытия, которые выходят в интерьер.

Благодаря своим характеристикам ригели железобетонные активно применяются при строительстве. Они выполняют важные несущие функции, принимая на себя всесторонние нагрузки. Такие элементы очень актуальны при возведении зданий с просторными коридорами и стенами большой высоты. Когда строят многоэтажные жилые и общественные здания, с помощью ЖБ-ригелей можно создать оконные комиссуры и ограды. Укладывают ригельные опоры всегда только горизонтально.

Watch this video on YouTube

Особенность расширять площадь несущего основания позволяет задействовать такие элементы в качестве стойки в ЛЭП. Они передают основные нагрузки горизонтально, чтобы повысить способности опорных конструкций. Например, ригели железобетонные размером 12 метров активно применяют в строительстве многоэтажных зданий. Они имеют свойство намного лучше выдерживать всевозможные нагрузки, давление и более надежны по сравнению с другими стальными конструкциями похожего типа.

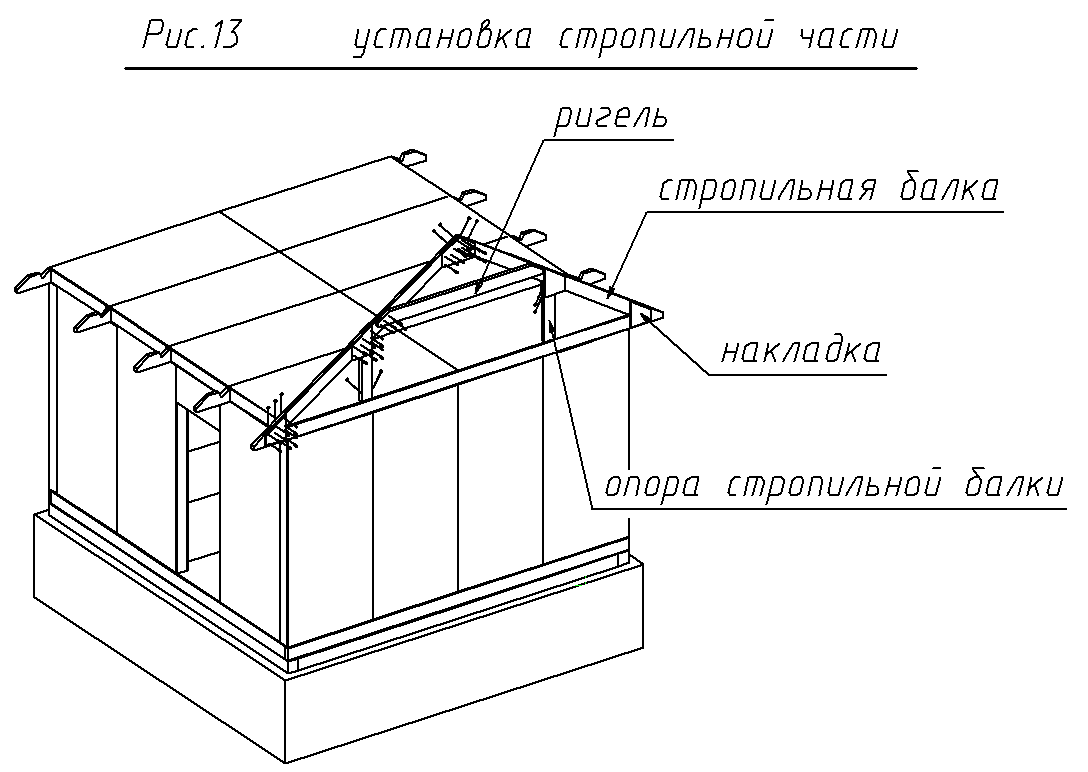

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

• соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
• всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
• чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Отличие ригеля от балки

Ригель можно отнести к одному из узкоспециализированных видов балок. Балка — понятие более широкое. При проектировании ее работа, как самостоятельной единицы конструкции каркаса, рассчитывается преимущественно на изгиб, независимо от способа укладки, — под наклоном или горизонтально.

Балки делают деревянные или металлические, они часто бывают с пустотами внутри. Для таких изделий характерна пониженная масса.

В отличие от балки, ригель из железобетона:

1. Делают для выполнения заданных функций, которые не меняются в зависимости от условий.
2. Устанавливают изделие только горизонтально.
3. Детали в зависимости от места применения делают различных форм, сечений, профилей. Его материал также может по параметрам отличаться в связи с назначением.

Балки изготавливают менее специализированные. Серии выпускаемых промышленностью ригелей отличаются широким спектром типоразмеров, поперечных сечений, длин.

Так серия 1.402.1-20с используется в районах с повышенной сейсмической активностью (до 9 баллов), в сооружениях с сетками колонн для каркасов производственных зданий.

Серия 1.402.1-19 с помощью стальных связей обеспечивает продольную устойчивость в несейсмических регионах или сейсмических — до 7 баллов.

Изделия 1РОР6.56-60 АIIIв используются для административных, общественных и промышленных сооружений в качестве опор, которые устанавливают в систему стоек. Прочность фундамента и его площадь увеличиваются.

В строительстве такие конструкции пользуются спросом, потому что для балок перекрытий и покрытий могут являться надежной опорой. Несущие элементы, расположенные вертикально и горизонтально, соединяются жестко.

Ригель металлический в строительстве

Металлический ригель

Основные характеристики железных ригелей:

• высокая жесткость;
• прочность;
• небольшая масса;
• устойчивостью к деформации;
• быстрый монтаж;
• длительный срок эксплуатации.

Назначение ригелей из металла:

Так как эти конструкционные элементы способны выдерживать большие нагрузки, то их укладывают как балки. Металлические ригели используются в строительстве ангаров, гражданских и промышленных сооружений, ограждений, пешеходных переходов, мостов, путепроводов, виадуков и т. д. В электроэнергетике их используют для повышения площади несущего основания мачт ЛЭП, в результате чего равномерно распределяются горизонтальные нагрузки на опоры.

Все типы ригелей крепятся с помощью жесткого (сварного, болтового) или шарнирного соединения. При этом во всех ответственных металлоконструкциях предусматривают температурный шов, так как при изменении температуры воздуха металл расширяется или сужается.

Виды металлических ригелей:

• Тавровый ригель, имеет одну полку, которая позволяет укладывать плиты перекрытий, лестничные марши и т .д.
• Двутавровый ригель чаще используют для центральных пролетов.
• Прямоугольные ригели в основном используют в качестве опор для плит перекрытий, так как основная нагрузка идет сверху.

Особенности изготовления ригеля:

Для того чтобы изделие использовать по назначению и повысить надежность возводимого строения, металлический ригель делают предварительно напряженным. Для этого используют горячекатаную, конструкционную сталь различных марок, которую обрабатывают термомеханическим способом. Напряженные элементы обладают высокими эксплуатационными характеристиками, поэтому они способны выдерживать высокие и длительные нагрузки на протяжении всего периода эксплуатации объекта. Все детали металлического ригеля изготавливают из одной марки стали, при этом качество и целостность металлических изделий проверяют специальным ультразвуковым дефектоскопом.

Кроме того, после изготовления или монтажа металлических ригелей, их обрабатывают антикоррозийными составами (эмали или лаки), так как металл боится воздействия влаги.

Монтаж металлического ригеля

Металлический ригель, незаменим в строительстве, так как позволяет быстро возвести любое сооружение, а его функциональность не могут заменить другие конструкционные элементы. В частности без них не может обойтись промышленность и транспортная инфраструктура. Использование в производстве металлических ригелей передовых технологий, а также многоступенчатый контроль качества гарантирует их надежность.

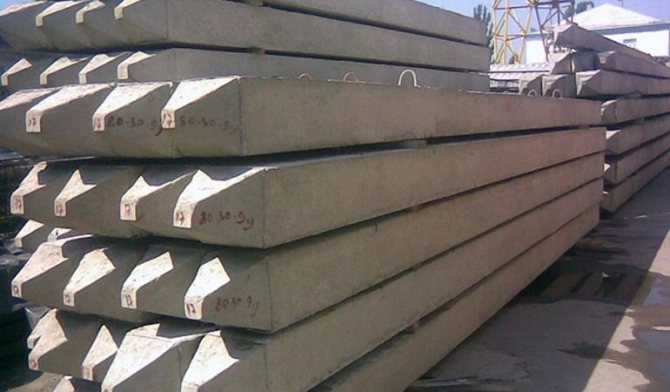

Ригели Р фото

Ригели железобетонные — это линейные несущие элементы в конструкциях зданий и сооружений. Они применяются при возведении каркасов многоэтажных общественных, административных и производственных зданий промышленных предприятий в качестве горизонтальной конструкции, на которую опираются другие элементы. Они служат опорой для прогонов или многопустотных и ребристых плит, устанавливаемых в перекрытиях или покрытиях зданий. Ригели жби воспринимают вертикальные нагрузки, которые образуются от расположенных на них плит перекрытий и распорок, и передают их на колонны или другие несущие элементы. Эти железобетонные изделия соединяют колонны и стойки двумя способами: шарнирным или жестким соединением.

Ригель, соединяющий вертикальные стойки и колонны с плитами, называется ригель рамы. Ригель, служащий опорой для прогонов и плит — ригель перекрытия или ригель покрытия. Функциональные особенности ригелей зависят от нескольких характеристик: площадь и форма поперечного сечения, длина, материал, способ закрепления (к опорам, к колоннам или одновременно к опорам и колоннам).

Ригель железобетонный представляет собой прямоугольную балку с сечением: прямоугольным, крестообразным или тавровым.

Ригели железобетонные с прямоугольным сечением применяются в тех случаях, когда необходимо обеспечить достаточно большую площадь опоры за счет равномерного прилегание ригеля к поверхности.

Ригели железобетонные с крестообразным сечением применяются в тех случаях, когда необходимо обеспечить жесткое соединение ребристых плит с ригелями за счет плотной стыковки поверхностей плит и ригелей.

Ригели с тавровым сечением встречаются чаще других, и бывают в двух исполнениях: с приливами по боковым граням или с полкой для опирания плит перекрытий. У их концов устраивается подрезка на высоту консолей колонн – это позволяет консолям после установки ригелей оказываться в пределах требуемой проектом высоты. Основное преимущество применения этих жби с тавровым сечением перед другими заключается в том, что при одной и той же несущей способности расход бетона значительно меньше.

Ригель является одним из важнейших элементов в строительстве железобетонного каркаса, поэтому требования к его производству повышенные. Согласно требованиям ГОСТ определяются такие характеристики и свойства ригеля, как размеры, вес, строго регламентированы высота и длина. ГОСТ 18980-90 строго регламентирует такие характеристики и свойства, как вес бетона и арматуры, огнестойкость, прочность, жесткость, трещиностойкость, долговечность, сопротивление изгибу. Допускаются лишь незначительные отклонения геометрических параметров ригелей. В бетоне допускаются усадочные и другие поверхностные технологические трещины, ширина которых не должна превышать 0,1 мм, и поперечные трещины в верхней зоне ригелей, вызванные обжатием бетона, ширина которых не должна превышать 0,15 мм. При монтаже конструкций стык ригеля с другими жби должен быть минимальным, чтобы обеспечить максимальную прочность всего сооружения.

Можно смело сказать, что современное строительство зданий любого функционального назначения невозможно без использования ригелей. На данный момент ригели железобетонные — это оптимальное решение в области возведения прочных железобетонных опор, способные воспринимать нагрузки в любых плоскостях. От грамотного исполнения ригелей зависит надежность остальных элементов конструкции здания.

Железобетонные ригели для многоэтажных зданий (ГОСТ 18980-90)

Ригели подразделяются на такие типы:

• РДП – для опирания многопустотных плит на две его полки;
• РДР – для опирания ребристых плит;
• РОП – для опирания многопустотных плит на одну его полку;
• РЛП – применяемые только в лестничных клетках;
• РОР – для опирания ребристых плит на одну его полку;
• РЛР – применяемые только в лестничных клетках;
• РКП – консольные для опирания многопустотных плит балконов;
• РБП – бесполочные (изготовленные в форме двухполочного ригеля) при перекрытии из многопустотных плит;
• РБР – при перекрытии из ребристых плит;
• Р – прямоугольного сечения.

Ригели связевого каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий (серия 1.020-1/87), (размеры, мм).

Типоразмер ригеля	Основные размеры поперечного сечения ригеля	Длина ригеля	Номер чертежа
h	h 1	b
РДП 4.68	450	230	565	6760	1
РДП 4.56	5560
РДП 4.26	2560
РДП 6.86	600	595	8560
РДП 6.56	5560
РДП 6.26	2560
РДР 6.86	300	580	8560
РДР 6.56	5560
РДР 6.26	2560
РОП 4.68	450	230	482	6760	2
РОП 4.56	5560
РОП 4.26	2560
РОП 6.68	600	497	8560
РОП 6.56	5560
РОП 6.26	2560
РОР 6.86	300	490	8560
РОР 6.56	5560
РОР 6.26	2560
РЛП 4.56	450	230	382	5560	3
РЛП 4.26	2560
РЛП 6.56	600	397	5560
РЛП 6.26	2560
РЛП 6.56	300	390	5560
РЛП 6.26	2560
Р3.55	300	—	180	5540	5
Р3.25	2540

Ригели рамного каркаса межвидового применения для общественных зданий, производственных, административных и бытовых здания промышленных предприятий (серия 1.020.1-4), (размеры, мм).

Типоразмер ригеля	Основные размеры поперечного сечения ригеля	Длина ригеля	Номер чертежа
h	h 1	b
РДП 6.86		230	595	8560	1
РДП 6.56	5560
РДП 6.26	2560
РДР 6.86	300	580	8560
РДР 6.56	5560
РДР 6.26	2560
РОП 6.86	230	497	8560	2
РОП 6.56	600	5560
РОП 6.26	2560
РОР 6.86	300	490	8560
РОР 6.56	5560
РОР 6.26	2560
РБП 6.56	230	400	5560	4
РБР 6.56	300	5560

Ригели каркаса межвидового применения для общественных зданий, производственных, административных и бытовых зданий промышленных предприятий, возводимых в районах сейсмичностью 7-9 баллов и в несейсмических районах (серия 1.0201-2с/89), (размеры, мм).

Типоразмер ригеля	Основные размеры поперечного сечения ригеля	Длина ригеля	Номер чертежа
h	h 1	b
РДП 4.64	450 *	230	565	6440	1
РДП 4.52	5240
РДП 4.22	2240
РДП 6.82	600 *	595	8240
РДП 6.64	6440
РДП 6.52	5240
РДП 6.22	2240
РДР 6.82	300	580	8240
РДР 6.52	5240
РДР 6.22	2240
РОП 4.26	370	230	497	2560	2
РОП 4.64	450 *	482	6440
РОП 4.52	5240
РОП 4.22	2240
РОП 6.82	600 *	497	8240
РОП 6.64	6440
РОП 6.52	5240
РОП 6.22	2240
РОР 6.82	300	490	8240
РОР 6.52	5240
РОР 6.22	2240
РЛП 4.64	450 *	230	482	6440	3
РЛП5.57	500	437	5650
РЛП 6.69	600	447	6850
РЛП 6.64	600 *	497	6440
РЛП 6.82	8240
РБП 4.82	450 *	400	8240	4
РБП 4.64	6440
РБП 4.52	5240
РБП 4.22	2240
РБП 6.82	600 *	8240
РБП 6.64	6440
РБП 6.52	5240
РБП 6.22	2240
РКП 4.15	450	560	1530	8
РКП 4.9	930
РКП 5.15	490	1530
РКП 5.9	930
Р4.90	400	—	300	8980	5
Р4.72	7180
Р4.60	5980
Р4.30	2980
Р4.93	9280
Р4.75	7480
Р4.63	6280
Р4.33	3280

* Высота ригеля сборно-монолитной конструкции.

Ригели каркасов производственных зданий с сеткой колонн 12x6 м для строительства в районах несейсмических и сейсмичностью 7 баллов при обеспечении продольной устойчивости с помощью стальных связей (серия 1.420.1-19), (размеры, мм).

Типоразмер ригеля	Основные размеры поперечного сечения ригеля	Длина ригеля	Номер чертежа
h	h 1	b	b 1
РДП 8.112	800	220	550	400	11200	6
РДП 8.52	5200
РДР 8.112	300	550	11200
РДР 8.52	5200
РОП8.112	220	475	11200	7
РОП 8.52	5200
ГОР 8.112	300	475	11200
ГОР 8.52	5200
Р8.52	—	320	5200	5

Ригели каркасов производственных зданий с сетками колонн 12x6, 9x6 и 6x6 м для строительства в районах сейсмичностью 7, 8 и 9 баллов (серия 1.420.1-20с), (размеры, мм).

Типоразмер ригеля	Основные размеры поперечного сечения ригеля	Длина ригеля	Номер чертежа
h	h 1	b	b 1
РДП8.112	800	220	550	400	11200	6
РДП8.52	300	5200
РДР8.112	300	400	11200
РДР8.82	8200
РДР8.52	300	5500
РДР 8.22	2200
РОП8.52	220	455	300	5200	7
ГОР 8.82	300	475	400	8200
РОР8.52	455	300	5200

РДП, РДР. Черт. 1 РОП, РОР. Черт. 2 РЛП, РЛР. Черт. 3 РБП, РБР. Черт. 4 Р. Черт. 5 РДП, РДР. Черт. 6 РОП, РОР. Черт. 7 РКП. Черт. 8
