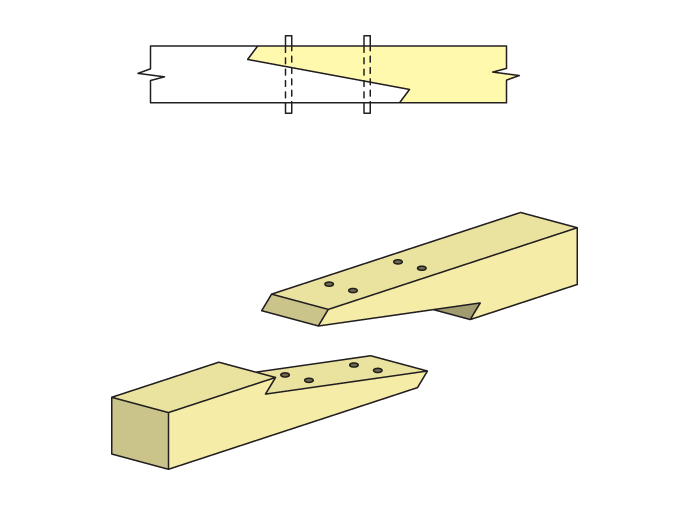

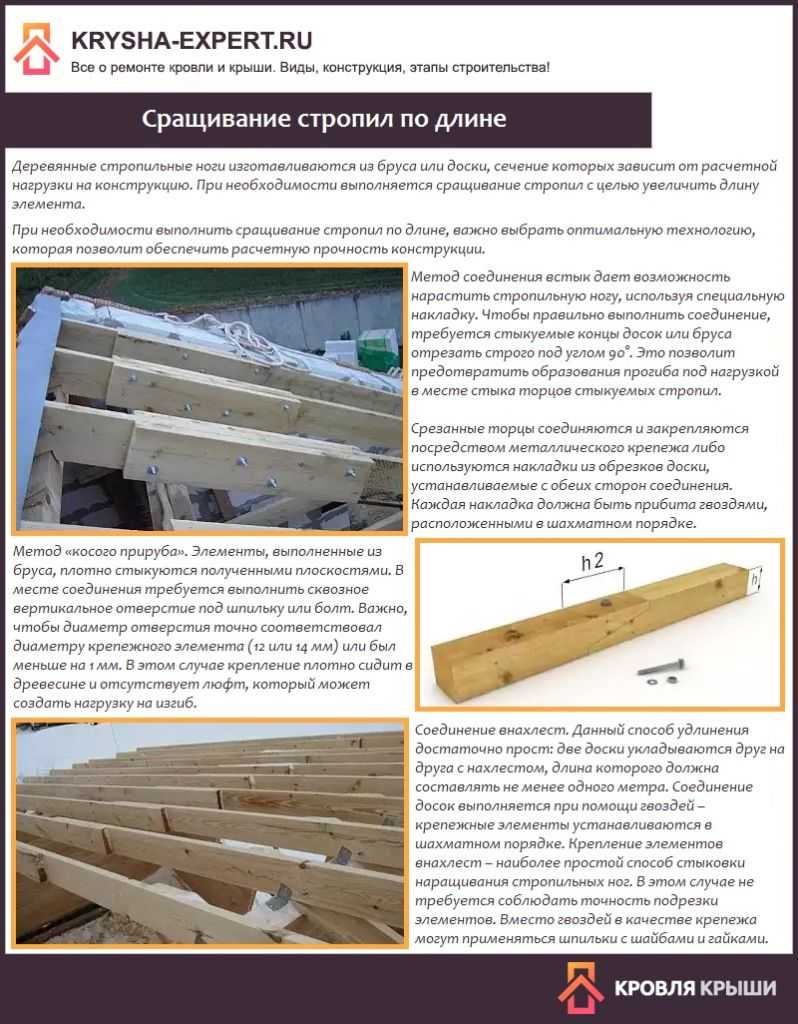

Особенности и способы сращивания досок по длине для балок перекрытия

Длина

Перед тем как рассчитать несущую способность и прогиб, нужно узнать длину каждой деревянной доски.

Данный параметр определяется длиной пролёта. Тем не менее это не всё. Вы должны провести расчёт с некоторым запасом.

Важно! Если деревянные балки заделываться в стены — это напрямую влияет на их длину и все дальнейшие расчёты. При подсчёте особое значение имеет материал, из которого сделан дом

Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм

При подсчёте особое значение имеет материал, из которого сделан дом. Если это кирпич, доски будут монтироваться внутрь гнёзд. Приблизительная глубина около 100—150 мм.

Когда речь идёт о деревянных постройках параметры согласно СНиПам сильно меняются. Теперь достаточно глубины в 70—90 мм. Естественно, что из-за этого  также изменится конечная несущая способность.

Если в процессе монтажа применяются хомуты или кронштейны, то длина брёвен или досок соответствует проёму. Проще говоря, высчитайте расстояние от стены до стены и в итоге сможете узнать несущую способность всей конструкции.

Важно! При формировании ската крыши брёвна выносятся за стены на 30—50 сантиметров. Это нужно учесть при подсчёте способности конструкции противостоять нагрузкам

К сожалению, далеко не всё зависит от фантазии архитектора, когда дело касается исключительно математики. Для обрезной доски максимальная длина шесть метров. В противном случае несущая способность уменьшается, а прогиб становится больше.

Само собой, что сейчас не редкость дома, у которых пролёт достигает 10—12 метров. В таком случае используется клееный брус.

Он может быть двутавровым или же прямоугольным. Также для большей надёжности можно использовать опоры. В их качестве идеально подходят дополнительные стены или колоны.

Совет! Многие строители при необходимости перекрыть длинный пролёт используют фермы.

Установка подстропильных балок и стропил

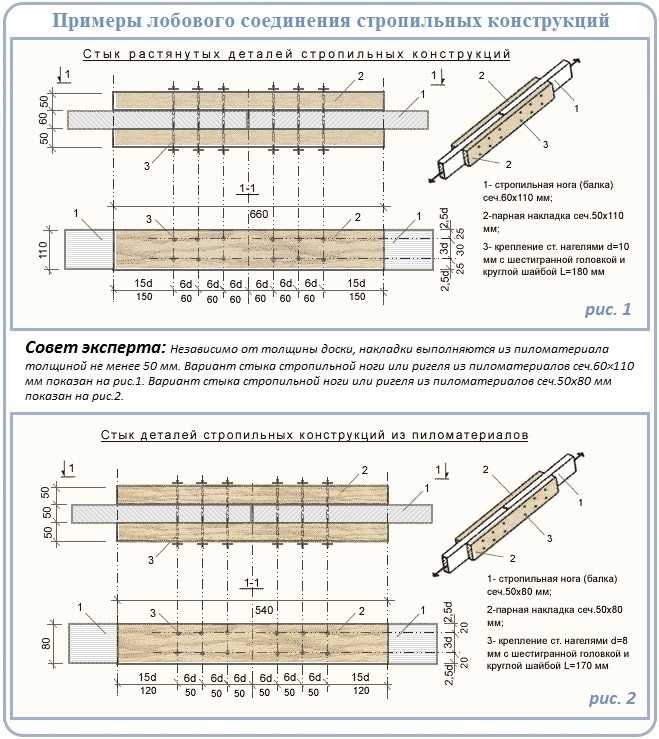

Для изготовления стропил в индивидуальном строительстве обычно используют деревянные материалы: доски, брус, бревна. Несмотря на относительную дешевизну, деревянные стропила для крыши обладают достаточной прочностью, чтобы выдержать все кровельные нагрузки и служить верой и правдой долгие годы.

Другие возможные материалы для стропильных систем – металл и железобетон – для частного строительства применять нецелесообразно, ввиду их тяжелого веса, сложного монтажа и высокой стоимости.

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

Прогнулись деревянные балки перекрытия. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

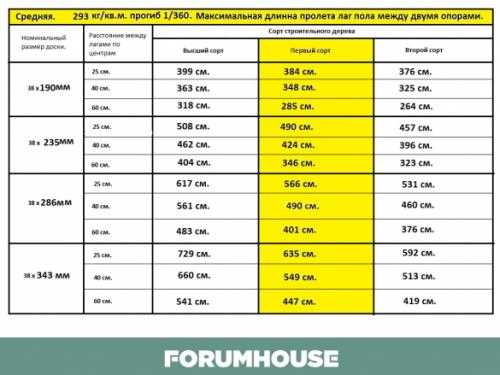

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60?. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

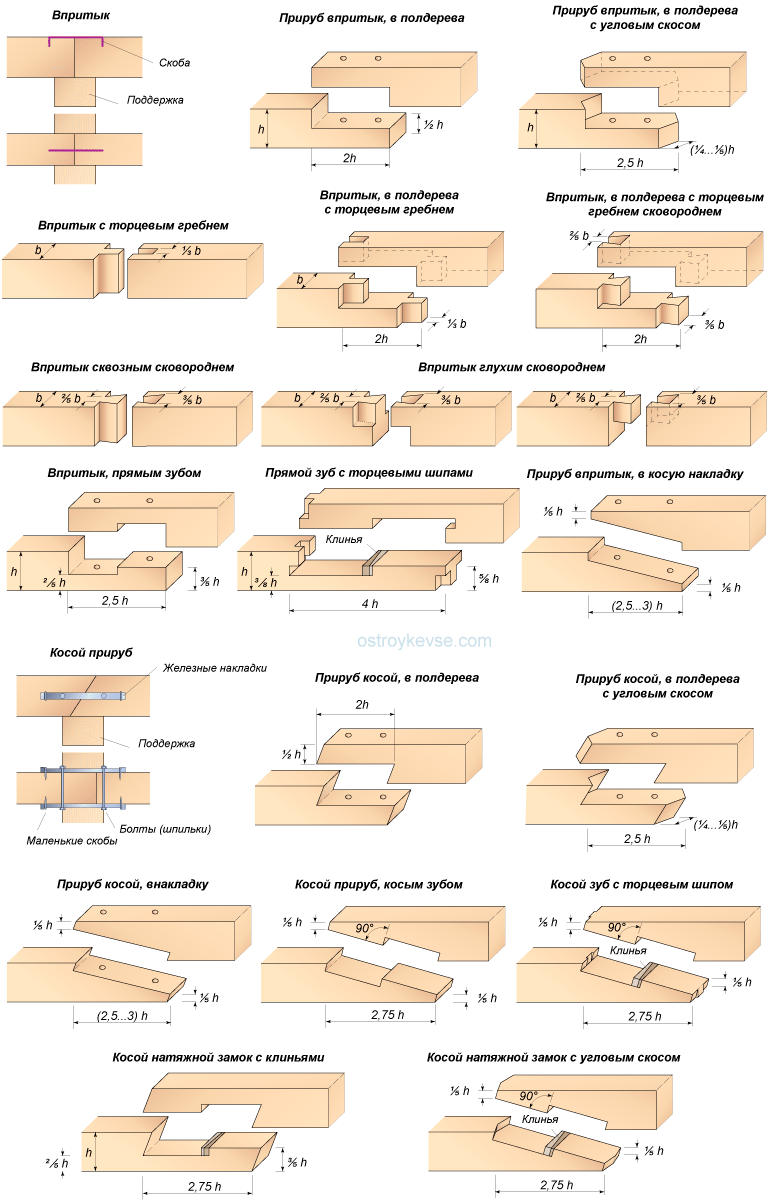

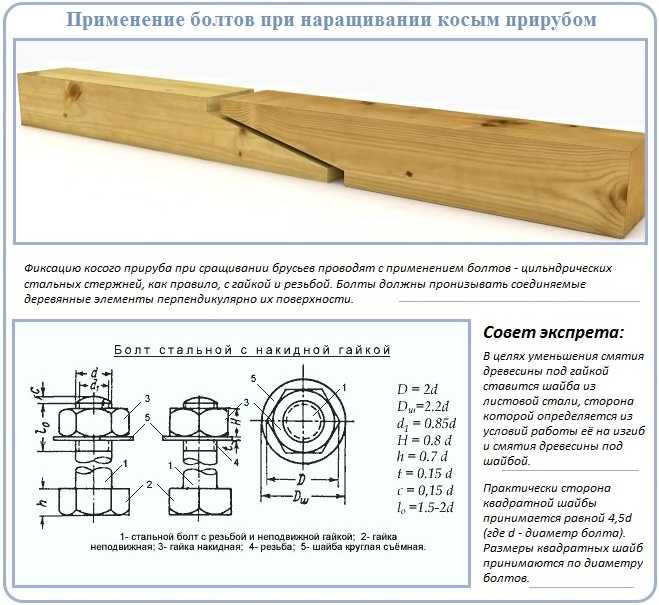

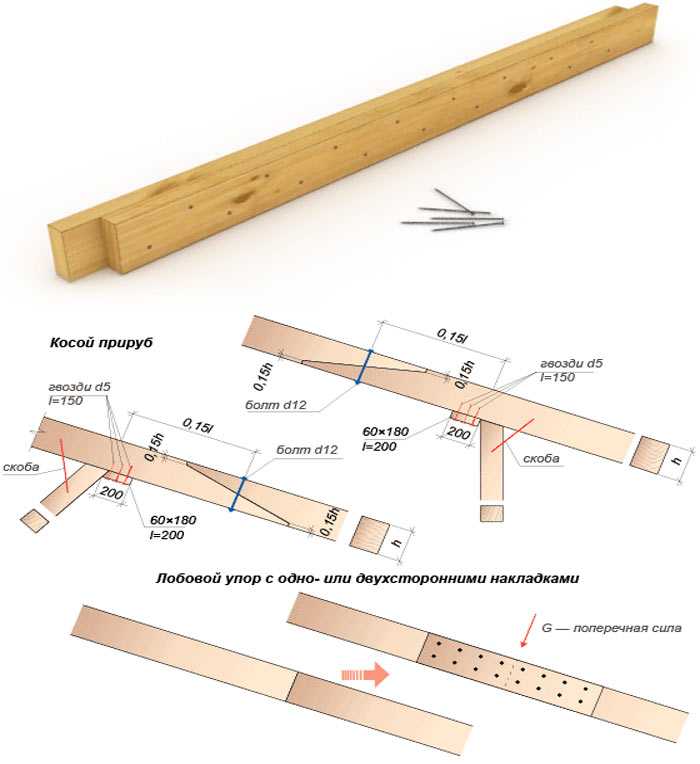

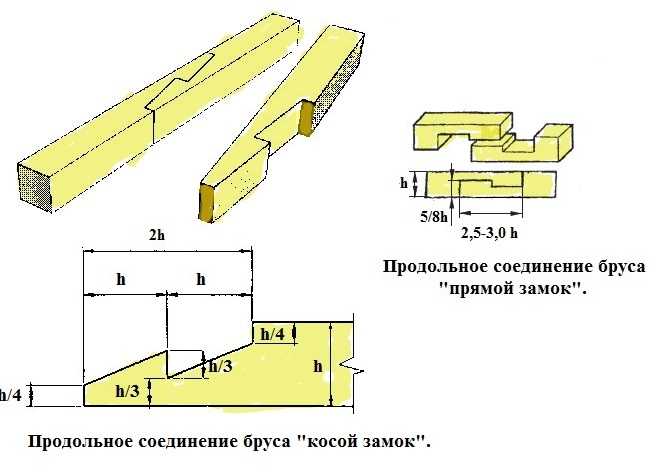

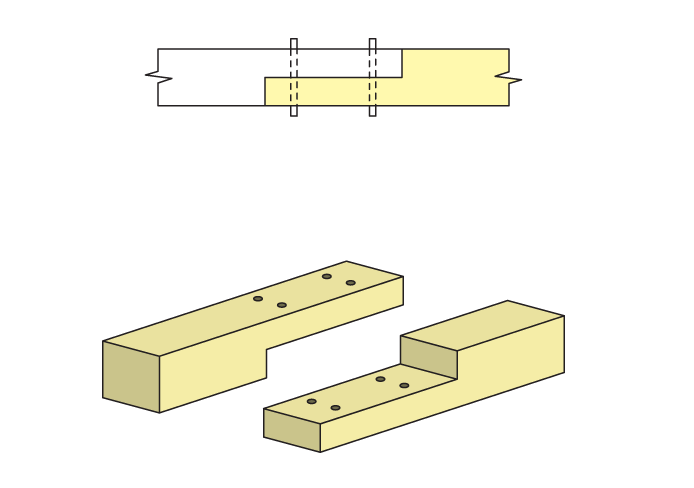

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Отделка потолка балочного перекрытия

Отделка потолка перекрытия производится в зависимости от дизайнерской задумки. До этого мы изучали чертежи, на которых балки скрыты какой-либо отделкой или подшивкой. Для отделки годится штукатурка, профилированная натуральная доска типа «вагонка», гипсокартонные листы («сухая штукатурка»), специальные отделочные потолочные плитки и т.п.

Что касается стальных балок, то практически всегда их закрывают, поскольку красоты в них нет, если, конечно, дом не выполняется в определённом стиле.

Однако деревянные балки нередко хочется подчеркнуть. В таких случаях черепные бруски подбиваются к балкам на желаемую высоту. Более того, черепным брускам также можно придать фигурную форму. Обычные бруски скрываются подшивкой.

Принимая этот вариант решения потолка, не надо забывать, что межбалочный объём здесь уменьшится, и, следовательно, пострадает звукоизоляция перекрытия.

Что нужно для того чтобы сделать правильный расчёт

Расчёт несущей способности и прогиба деревянных балок не такая простая задача, как может показаться на первый взгляд. Чтобы определить, сколько досок вам нужно, а также, какой у них должен быть размер необходимо потратить немало времени, или же вы просто можете воспользоваться нашим калькулятором.

Во-первых, нужно замерить пролёт, который вы собираетесь перекрыть деревянными балками.

Во-вторых, уделите повышенное внимание методу крепления

Крайне важно, насколько глубоко фиксирующие элементы будут заходить в стену. Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров

Только после этого вы сможете сделать расчёт несущей способности вместе с прогибом и ряда других не менее важных параметров.

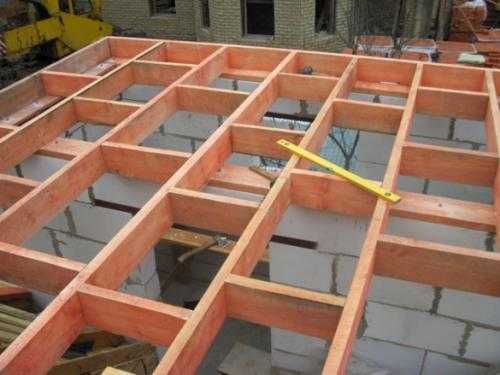

Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать». Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром

Или обмазочные материалы – битум, гидроизол

Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Монтаж крайнего элемента

После проверки горизонтального уровня крайних элементов между ними с заданным шагом укладываются по уровню промежуточные балки.

Несущие балки монтируются одновременно с возведением стен

Расчетная схема балки и момент инерции

Расчетную схему сделать довольно просто. Нужно знать размеры и форму поперечного сечения элемента конструкции, способ опирания, а также пролет, то есть расстояние между опорами. Например, если вы укладываете опорные брусья перекрытия на несущие стены дома, а расстояние между стенами 4 м, то пролет будет l=4 м.

Деревянные балки рассчитывают как свободно опертые. Если это балка перекрытия, то принимается схема с равномерно распределенной нагрузкой q. В случае если нужно определить изгиб от сосредоточенной нагрузки (например, от небольшой печки, выложенной прямо на перекрытии), принимается схема с сосредоточенной нагрузкой F, равной весу, который будет давить на конструкцию.

Схема монтажа деревянных балок перекрытий.

Для прямоугольного сечения момент инерции подсчитывается по формуле:

J=b*h^3/12, где:

b — ширина сечения;

h — высота сечения балки.

Например, для сечения размером 15х20 см момент инерции будет равен:

J=15*20^3/12=10 000 см^4=0,0001 м^4.

Здесь нужно обратить внимание на то, что момент инерции прямоугольного сечения зависит от того, как оно сориентировано в пространстве. Если брус положить широкой стороной на опоры, то момент инерции будет значительно меньше, а прогиб — больше

Этот эффект каждый может прочувствовать на практике. Все знают, что доска, положенная обычным способом, прогибается гораздо сильнее, чем та же доска, положенная на ребро. Это свойство очень хорошо отражается в самой формуле для вычисления момента инерции.

Расчеты максимального прогиба

Для рассматриваемого случая с равномерно распределенной нагрузкой максимальный прогиб рассчитывается по формуле:

f=-5*q*l^4/384*E*J.

В этой формуле величина Е — это модуль упругости материала. Для древесины Е=100 000 кгс/м?.

Подставляя полученные ранее величины, получаем, что максимальный прогиб деревянной балки сечением 0,15х0,2 м и длиной 4 м будет равен 0,83 см.

Если принять расчетную схему с сосредоточенной нагрузкой, то формула для подсчета прогиба будет другая:

f=-F*l^3/48*E*J, где:

F — сила давления на брус, например, вес печи или другого тяжелого оборудования.

Модуль упругости Е для разных видов древесины различен, эта характеристика зависит не только от породы дерева, но и от вида бруса — цельные балки, клееный брус или оцилиндрованное бревно имеют различные модули упругости.

Подобные вычисления могут производиться с различными целями. Если вам нужно просто узнать, в каких пределах будут находиться деформации элементов конструкции, то после определения стрелки прогиба дело можно считать завершенным. Но если вас интересует, насколько полученные результаты соответствуют строительным нормам, то необходимо выполнить сравнение полученных результатов с цифрами, приведенными в соответствующих нормативных документах.

Балка является основным элементом несущей конструкции сооружения.

При строительстве важно провести расчет прогиба балки. В реальном строительстве на данный элемент действует сила ветра, нагружение и вибрации

Однако при выполнении расчетов принято принимать во внимание только поперечную нагрузку или проведенную нагрузку, которая эквивалентна поперечной

При расчете балка воспринимается как жесткозакрепленный стержень, который устанавливается на двух опорах.

Если она устанавливается на трех и более опорах, расчет ее прогиба является более сложным, и провести его самостоятельно практически невозможно.Основное нагружение рассчитывается как сумма сил, которые действуют в направлении перпендикулярного сечения конструкции. Расчетная схема требуется для определения максимальной деформации, которая не должна быть выше предельных значений. Это позволит определить оптимальный материал необходимого размера, сечения, гибкости и других показателей.

Перекрытие брусом

Назначение и разновидности

Брус для перекрытий используется в качестве несущих балок, которые передают нагрузку от всех находящихся в помещении предметов, включая собственный вес перекрытия, стенам сооружения. Эти балки служат опорой для половых лаг и основой для отделочного покрытия потолка.

Таким образом, мы видим, что перед нами конструкционный элемент, грамотное использование которого требует правильного расчета таких параметров, как:

сечение бруса для перекрытия

Важно подобрать ширину и высоту сечения, а также их соотношение;
длина балки по отношению к ее сечению. Существует максимальная длина перекрытия из бруса, и обычно она не превышает 6 метров, так как деревянный материал не может надежно справляться с пролетами больших размеров;
шаг расположения несущих элементов по перекрываемой площади
;
влажность пиломатериала. Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок

Чаще всего это сосна;
качество пиломатериала. Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Это также очень важный параметр, от которого может зависеть успех всего мероприятия;
порода древесины
, используемая при изготовлении балок. Чаще всего это сосна;
качество пиломатериала

Важно следить за отсутствием трещин, большого количества сучков и других дефектов;
наличие, степень и состав комплексами
, включающими антисептики, фунгициды, антипирены и инсектициды.

Для сооружения межэтажных конструкций обычно используют массивный четырехкантный материал из сосны северных пород. Наиболее популярные сечения – 100х100 мм, 150х100 мм, 150х150 мм, 200х150 мм, 200х200 мм.

Считается, что наибольшей несущей способностью обладают детали, высота которых превышает ширину как 7:5, а длина превышает высоту примерно в 24 раза.

Если говорить о разновидностях, то на практике применяют такие типы:

1. Массивный пиломатериал. Обычно это хвойные породы: сосна, лиственница, пихта, ель, кедр. Отличаются высоким содержанием смол и стойкостью к влаге, достаточно высокой прочностью и доступностью, особенно в регионах с большими площадями лесов (Россия, Белоруссия, Канада, США, Скандинавские страны, Украина и т.д.).
2. Клееный брус для перекрытий. Производится из ламелей (досок) радиального распила, которые склеивают с встречным направлением волокон. Цена таких балок высока, но их прочность, надежность и долговечность вне конкуренции.
3. Сборный из досок. Если поставить на ребро две или более доски сечением 150х30 мм и сбить их гвоздями в шахматном порядке, то в результате мы получим даже более прочный аналог массива сечением 150х50 мм. Такой способ часто применяется в дачном строительстве.
4. Современные клееные материалы в виде двутавров и прочих конструкционных деталей, спрессованные из стружки, ламелей, фрагментов и других отходов деревообработки. Прочны, практичны, но весьма дороги.

Расчёт параметров

Перед тем как перейти непосредственно к практическим работам, следует рассчитать все параметры балок, которые будут нести нагрузку от перекрытий. Для этого нам понадобятся такие величины:

Основные величины	Определение значения
Длина	Для определения длины балки необходимо к длине пролета между ближайшими в комнате стенами прибавить двойную глубину закладки детали в стену. Обычно глубина закладки составляет 100 – 150 мм. Если деталь крепится кронштейном или стальным гнездом, тогда ее длина должна быть равной длине пролета (ширине комнаты)

Для полов между жилыми этажами берут значение в 350 — 400 кг/м? в зависимости от количества мебели и жильцов

Сечение
Так как мы уже определили длину и действующую ожидаемую нагрузку, мы найдем и параметры размеров сечения.

Для этого длину разделим на 24 (найдем, какой брус использовать для перекрытия 6 метров) – 6000/24 = 250 мм, теперь (250х7) /5 = 178.6, округляем в большую сторону и получаем перекрытие пролета 6 метров брусом с сечением 250х180 мм.

Само собой, полученный размер мы подгоняем под имеющиеся в продаже стандарты в сторону увеличения, так как нестандартный пиломатериал стоит дороже

Шаг укладки
Может варьироваться от 30 до 120 см, подбирается с помощью отдельных расчетов или специальных справочных таблиц, так, чтобы относительный прогиб детали составлял не боле 1/350 длины для межэтажных и не более 1/250 длины для чердачных конструкций.

Обычно составляет 0.5 – 1 метр и подбирается под ширину плит утеплителя

Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

1. С полным покрытием стропил.
2. С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала. Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

   В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте. Так что позаботьтесь о собственной безопасности

Так что позаботьтесь о собственной безопасности

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Важным моментов во всем монтажном процессе будет правильная подрезка реек:

• у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
• около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы. Это обеспечит беспрепятственный сток воды

Это обеспечит беспрепятственный сток воды

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Деревянные перекрытия

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Часто устанавливают такие деревянные перекрытия в доме из газобетона.

Цельные деревянные балки

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки

Они имеют еще несколько существенных преимуществ, к которым относятся:

• способность перекрыть большие пролеты;
• простота их установки;
• небольшая масса;
• большой период эксплуатации;
• высокий уровень пожарной безопасности;
• не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Перекрытие из цельных бревен

Каркасный дом из двутавровых балок

Применение двутавров в домостроении позволяет в четыре раза увеличить прочную конструкцию стен, по сравнению с простыми каркасными строениями. В итоге здание, выстроенное по канадской технологии из этого материала, получается надежным и облегченным, а возведение дома – сравнительно недорогим и с сокращенными сроками.

Достоинства такого строения:

• Ровные стены внутри и снаружи дома;
• Увеличенная прочность и устойчивость остова;
• Отсутствие прогиба, кручения и гниения перекрытия;
• Длительный срок службы;
• Сравнительно невысокая стоимость строительства здания из двутавровых балок.

К тому же при возведении каркаса дома можно незаметно установить в проемах изделия все коммуникационные магистрали и электропроводку.

Особенности монтажа

Чтобы установить балки, следует закрепить вначале крайние перекрытия, а потом те, что должны находиться в промежутке. Данная технология называется «маячной». Установка несущих балок производится параллельно сечениям более коротких пролетов. Несущие необходимо укладывать на уровне несущих стоек стен, оставляя расстояние, соответствующее оконным и дверным проемам. Укладка крайних балок производится с помощью ватерпаса или уровня. Промежуточные укладываются на одинаковом расстоянии с использованием реек и шаблонов. Состыковка балок с внутренней стороны помещения осуществляется путем соединения с помощью скоб, металлических накладок или хомутов. Возможно использование досок, толщина которых равна 50 мм, соединенных гвоздями.

Схема установки перекрытия в кирпичную стену.

Устанавливают балки перекрытия, прикрепляя их брускам каркаса, составляющего верхнюю обвязку стен выше несущих стоек. Устанавливая балки, следует располагать их концы так, чтобы они выходили за пределы стен, создавая карниз, который будет защищать стены дома от снега и дождя. Между несущей стеной и краями балок оставляют зазор около 5 см, который необходимо забить с помощью рейки, где помещается также рубероид или полосы толя.

При укладке перекрытий в кирпичные стены каждую балку помещают в нишу, имеющую глубину 18-20 см, дно которой закрыто обработанной битумом доской. Конец после обрезки под углом, составляющим от 60 до 80 градусов, должен быть обработан антисептиком, просмолен, завернут в рубероид и уложен. Концы балок не должны доходить до задней стенки на расстояние от 3 до 5 см. Все свободное пространство должно быть заполнено стекловатой и затерто раствором из цемента с известью.

Стены, толщина которых составляет 2,5 кирпича, должны быть обеспечены глубиной ниши с воздушной прослойкой, а концы балок не обрабатывают в данном случае. Выровненный низ гнезда необходимо промазать битумом и проложить двумя слоями толя. Задняя стенка закрывается одним слоем войлочного просмоленного материала, прижатого доской, обработанной в антисептике, толщина которой – 2,5 см. Расстояние от конца балки до задней стенки ниши должно составлять 4 см. При толщине стены в два кирпича задняя стенка закрывается двухслойным войлочным материалом, прижатым с помощью трехстенчатого ящика из древесины.

Установка предполагает на начальном этапе монтаж анкеров из стали, каждый из которых одним из концов не должен доходить до внешней поверхности соответствующей стены на 20 см, а другим концом выступать до 20 см внутрь пространства помещения. Для крепления деревянных балок применяют стальные накладки и гвозди. При этом между балками расстояние не должно превышать 600 мм, а давление полезной нагрузки на пол не должно превышать 2,4 кПа.

Эффективность использования

Спрос на такие изделия во время строительных работ объясняется определенными преимуществами:

• существенная несущая способность позволяет возводить опалубку под перекрытия больших площадей;
• стоят балки относительно не дорого, позволяют снизить количество прочих материалов. К примеру, двутавр снижает общую массу конструкции и исключает некоторые монтажные части опалубочной системы и опорные элементы;

• балка бдк для опалубки не покрывается трещинами, не деформируется и не раскалывается;
• если запилить замок и применять обычные болты, то балки можно сращивать;
• даже от воздействия влаги балки сохраняют свои первоначальные геометрические формы;
• элементы отличаются экологичностью, способны противостоять воздействию осадков, вредных паразитов и т. п.;
• легкий вес элементов позволяет исключить использование грузоподъемной техники, ускоряет выполнение монтажных работ, увеличивая рентабельность строительства;
• высококачественное изделие можно эксплуатировать длительный срок.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co
