Технология строительства дома из сип панелей своими руками

Чем опасна электропроводка в доме из СИП панелей

Ориентированно стружечные плиты (ОСП) и пенопласт, даже при пропитке составами, препятствующими горению, относятся к материалам, склонным к пожару, а электрические провода и приборы чаще всего являются источниками возникновения открытого огня.

Причины возгорания электропроводки

Токопроводящие магистрали состоят из металлических проводников, соединенных разными способами и слоя изоляции между ними. Пожар может возникнуть:

Вопрос ликвидации перегрузок и токов КЗ возложен на автоматические выключатели. Отключением цепей с возникающими токами утечек призваны бороться УЗО и дифференциальные автоматы

А на четвертый пункт возможного возгорания обратим особое внимание, разберем его подробнее

Электрическая дуга может возникнуть в результате:

Как происходит коксование изоляции

Когда подключенный к клеммнику или другому соединителю проводник поврежден или его ужим выполнен недостаточно плотно, то под действием проходящего по месту соединения тока образуется местное тепловое пятно. Оно со временем вызывает обугливание изоляции, когда слой сажи постепенно накапливается. Сажа состоит из углерода, который является токопроводящим материалом. Поэтому через него возникают токи утечек.

Разогрев теплового пятна и выделение сажи происходят стихийно. Токопроводящие дорожки образуются неоднородно и между ними создаются электрические дуги, продолжающие процесс коксования.

В итоге возникает критическая ситуация, когда количество углерода достигает величины, достаточной для образования электрической дуги, способной спонтанно воспламенить изоляцию.

Как происходит резистивное короткое замыкание

Производители кабелей и электрических проводов для своей продукции предусматривают технические нормативы по эксплуатации: хранению, транспортировке, монтажу, предупреждению механических изгибов и нагрузок, воздействию опасных факторов окружающей среды и других характеристик.

В большинстве случаев, когда они незначительно, да и не только, нарушаются, в диэлектрическом слое создаются микротрещины, не особо влияющие на работоспособность в начальный момент кабеля при вводе его в эксплуатацию. Со временем происходит старение изоляции. Через такие места образуются утечки. Они слишком слабы, чтобы вызвать короткое замыкание и перегрузку, на токи которых настроен автоматический выключатель. Опять же они не идут через контур земли. Поэтому УЗО или диф-автомат не может среагировать на них.

В результате они продолжают развиваться, образуя слой углерода между двумя проводниками, который постепенно накапливается и создает электрическую дугу внутри кабеля. При коксовании и резистивном КЗ общей предпосылкой возникновения электрической дуги является образование углерода между токоведущими частями. Затем создаются условия его зажигания и развивается пожар.

Ошибочное мнение электриков

Среди бо?льшей части специалистов, работающих с проводкой, существует убеждение, что кабели сделаны очень надежно. Их можно бросать, вытягивать за концы через трубопроводы, изгибать при монтаже и даже топтать ногами. Так они и поступают.

В своей практической деятельности электрики часто наблюдают случаи плохих контактов, возникающие внутри различных клеммников и соединителей, а состояние изоляции кабелей и проводов обычно скрыто внутри стен или закрытых каналов.

Особенности возникновения электрической дуги

Между двумя противоположными потенциалами энергии в воздушной среде возможна ее ионизация. При ее возникновении создается ток газового разряда, содержащий плазму с температурой порядка 6?10 тысяч градусов. Ее вполне достаточно для возгорания изоляции, расплава меди, возникновения пожара.

Только такой нагрев в домашней проводке возникает не сразу, а развивается поэтапно. На начальной стадии создаются токи утечек, незначительно перегружающие электрическую сеть, которые действуют скрытно. Развитию дуги способствуют размыкания цепей с большими индуктивностями (мощные асинхронные двигатели, например), создающими высокие напряжения самоиндукции при резкой остановке прохождения тока через них, а также сменяющиеся чередования нагрузок от минимальной до максимальной величины. Для образования электрической дуги достаточно превысить напряжение между электродами в 15 вольт и ток 0,3 А.

Особенности строительства по канадской технологии

Чтобы постройка получилась надежной и долговечной, понадобится учитывать особенности использования технологии сип панелей. К ним можно отнести:

Необходимо стараться выбирать максимально качественные материалы. Только панели высокого качества смогут выдержать все оказываемое на них давление. Некоторые изготовители могут использовать клеевое вещество плохого качества, что приведет к быстрому расклеиванию конструкций. Также некачественные материалы могут привести к легкому воспламенению конструкции и выделению вредоносных веществ во время пожара. К выбору производителя необходимо подходить со всей ответственностью.
Выбирая фундамент, лучше отдать предпочтение винтовым сваям или ленточному монолиту. Это позволит сократить расходы на строительство.
Специальная технология изготовления панелей обеспечивает им высокую жесткость. Благодаря этому постройку здания можно выполнять в любое время года даже при низких температурах

Здание после постройки не дает усадку и защищено от сезонных движений почвы.
Особое внимание необходимо уделить каркасу, который будет удерживать стены. Для наружной отделки лучше использовать более толстые разновидности сип конструкций, для межкомнатной перегородки подойдут обычные панели.

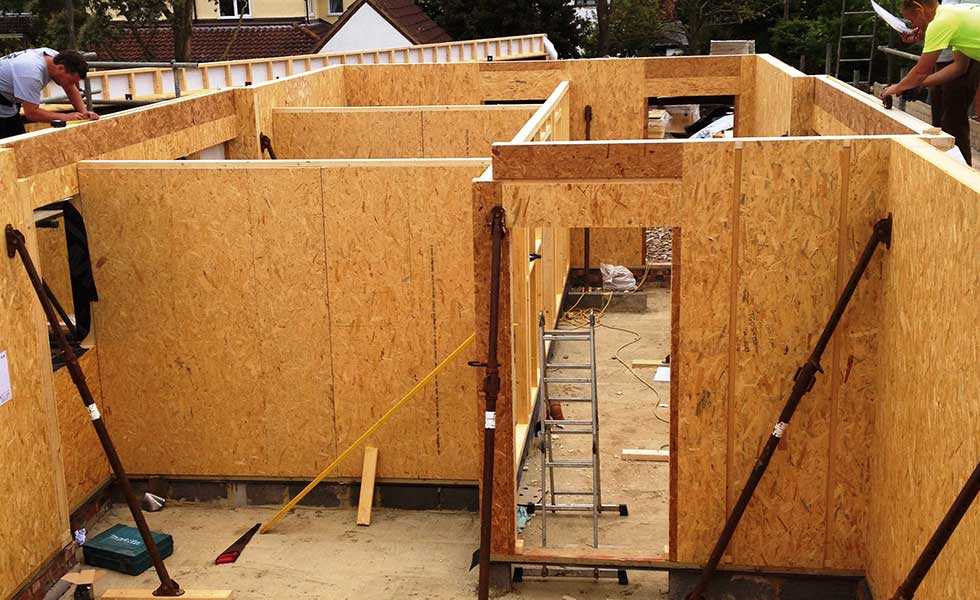

Строительство дома из сип панелейИсточник dom-expert.by

Зная характеристики сип панелей, минусы их использования, возвести здание можно без особых осложнений. Главное, выполнять все работы поэтапно и с соблюдением технологии.

Сборка сип панелей

Сборка такого материала должна выполняться при тщательном контроле надежности соединения каждого участка конструкции. Основными узлами скрепления для сип панелей являются:

Участки состыковки конструкции перекрытия с основной частью.
Элементы скрепления углов стен.
Стыки, соединяющие стены, перекрытия и кровлю.
Элементы, скрепляющие кровлю с панелями.

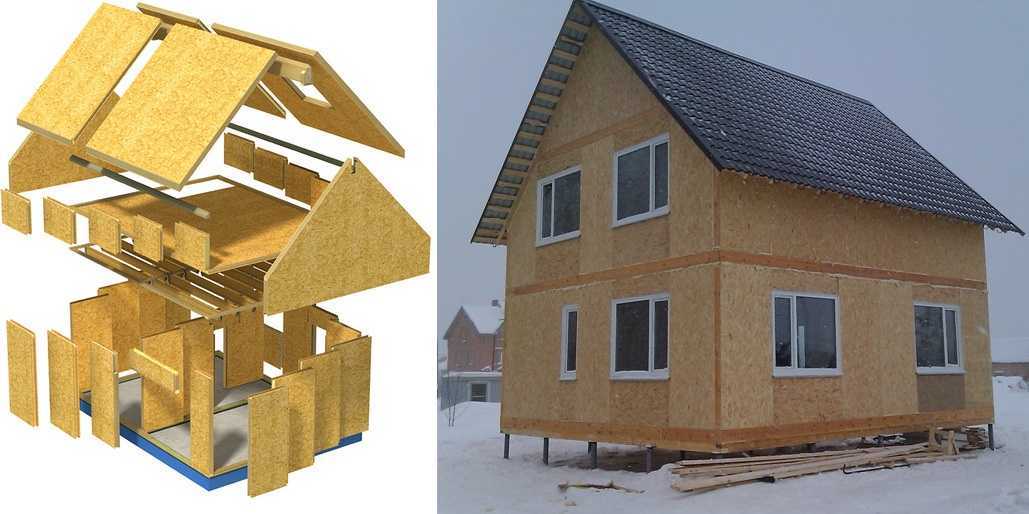

Сборка из сип панелейИсточник astroyresurs.ru

Все монтажные процедуры по состыковке конструкций должны дополнительно укрепляться с использованием саморезов и фиксироваться специальной пеной для монтажа. Хоть материал и обладает хорошими теплоизоляционными показателями, при некачественной сборке может возникнуть проблема сквозняков. Холодный воздух может проникнуть в пространство, где панели плохо соединены друг с другом. Если такие осложнения возникли, избавиться от них можно при помощи строительной монтажной ленты.

Видео описание

В данном выпуске мы подробно разберем частые ошибки при строительстве дома из сип панели. Сип дом – это тот же самый каркасный дом, но внутри с деревянным скелетом, внутри которого проложены панели. Из чего должен быть сам каркас дома? Как узнать влажность материала? Обо всем этом: в следующем ролике?

Выбор фундамента для сип домов

Постройка любого дома начинается с выбора основания. Для панельных зданий по канадской технологии можно использовать следующие разновидности основания:

Винтовой фундамент является наиболее оптимальным решением, так как он позволит построить цоколь с вентиляцией, что крайне важно для сип панельных построек с противопоказаниями к повышенной влажности. Этот базис имеет высокий срок эксплуатации и позволяет в любой момент расширить дом путем добавления пристройки.
Мелкозаглубленный фундамент также является отличным решением

Он отличается прочностью и невысокой стоимостью.
Для неустойчивого грунта отличным решением станет использование основания на основе железобетонных плит.

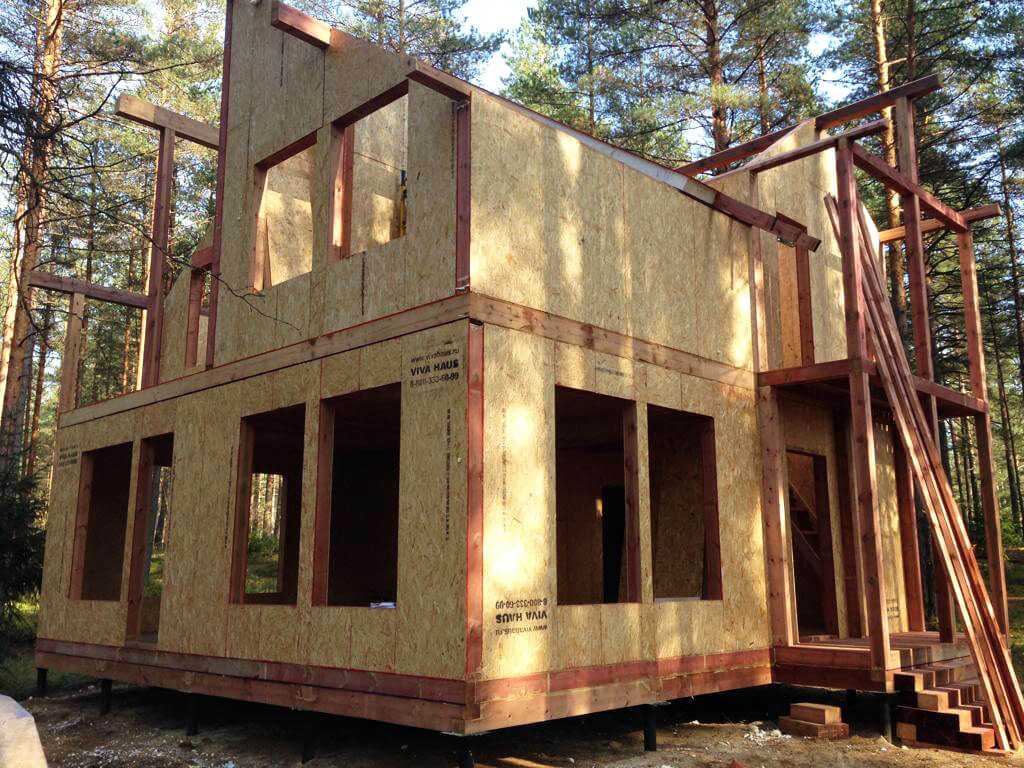

Свайный фундамент под дом из сип панелейИсточник ecopan-rm.ru

При выборе фундамента для сип домов нужно учитывать состав грунта, вес здания, разновидность отопления и вентиляции.

Современный дом из сип панелейИсточник tornado-ekb.ru

Как и любая другая технология строительства — дом из сип панели имеет плюсы и минусы

Но важно помнить что, возведенный согласно технологии дом из сип панелей может служить полноценным круглогодичным жилищем. При соблюдении всех норм он будет долгие годы радовать своих хозяев

Особенности строительства

На каждом этапе строительства есть нюансы, которые могут снизить расходы без потери качества.

Фундаменты

Монолитные фундаменты строят на каменистых грунтах и лёгких песчаных почвах. Не заливают плиты на землях с высоким уровнем грунтовых вод. В местах с большим количеством осадков необходимо тщательно защищать нижнюю часть СИП от намокания, что сделать не всегда возможно.

Монолитная плита дорога, но позволяет изготовить пол первого этажа без использования КТП, а также обустроить тёплый пол.

Мелкозаглубленный ленточный фундамент даёт возможность сэкономить на обустройстве основания, но слабо подходит для пучинистых грунтов.

Свайный тип фундамента легко изготовить своими руками с одним помощником. Скорость строительства возрастает, так как не надо ждать набора бетоном полной прочности.

Инструменты и материалы

Из инструментов для постройки дома понадобятся:

перфоратор для крепления бруса к бетонному основанию;
шуруповёрт или дрель с регулируемыми оборотами;
нож для выборки пазов — электрический или механический;
ручная циркулярная пила для резки СИП.

Расходными материалами являются:

оцинкованные саморезы длиной на 20–30 мм больше толщины ОСП;
анкеры для крепления обвязочного бруса к фундаменту или резьбовая шпилька и гайки для свайных фундаментов;
оцинкованные уголки для крепления бруса;
герметики для заделки стыков;
рубероид для гидроизоляции стен от фундаментов.

Особое внимание уделяют качеству бруса. Он должен быть прямым и сухим, а по ширине соответствовать толщине утеплителя в СИП

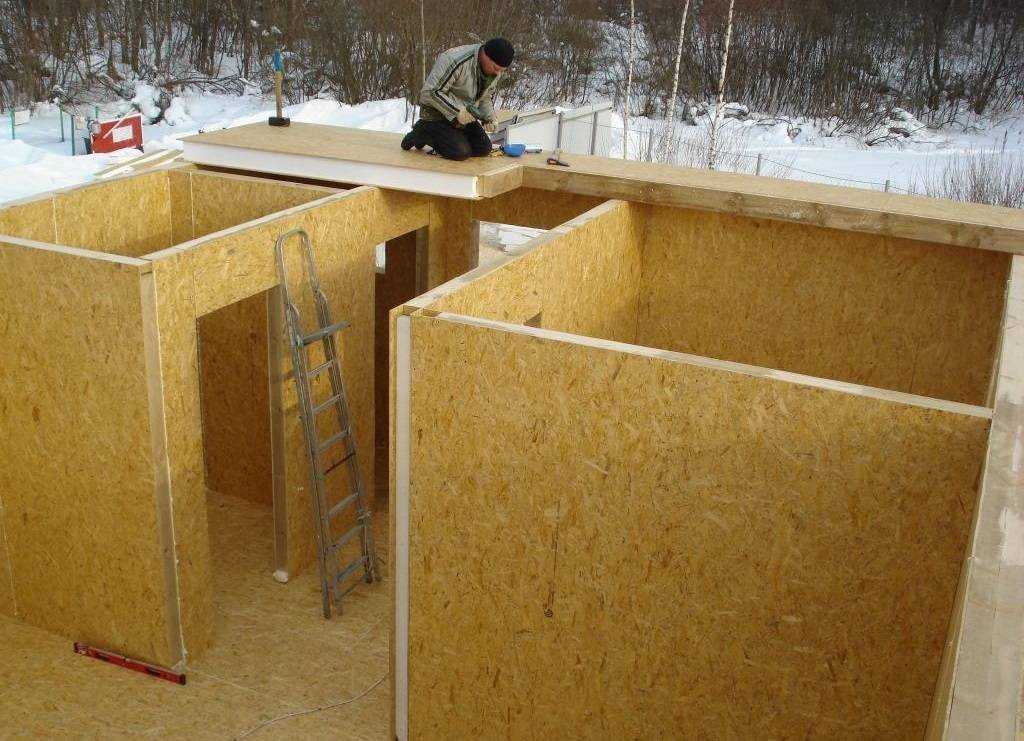

Строительство стен

Домокомплект Возведение стен начинают с обустройства гидроизоляции. Фундамент обрабатывают битумной мастикой и укладывают рулонный гидроизоляционный материал по периметру дома.

Алгоритм постройки стен несложен:

Крепят к фундаменту обвязочный брус, предварительно пропитанный антисептиком и обработанный антипиреном.
Монтируют угловой брус к обвязке, используя оцинкованные уголки, для устойчивости устанавливают раскосы.
Изготавливают пазы, удаляя утеплитель с необходимых сторон КТП, если пазов не было на плитах изначально.
Устанавливают и крепят саморезами панель к обвязочному и угловому брусу, для устойчивости упирают деталь откосами.
Монтируют вторую панель, создавая угол дома. Такая последовательность придаст прочность и устойчивость готовому участку. Между плитами оставляют зазор 3–5 м для тепловой деформации.
Прикрепляя последующий вертикальный брус к обвязке и монтируя следующую панель, продолжают строить стену.
Оконные и дверные проёмы обустраивают элементами плит необходимого размера.
По мере строительства стен верх панелей связывают обвязочным брусом, который полностью утапливают в паз.

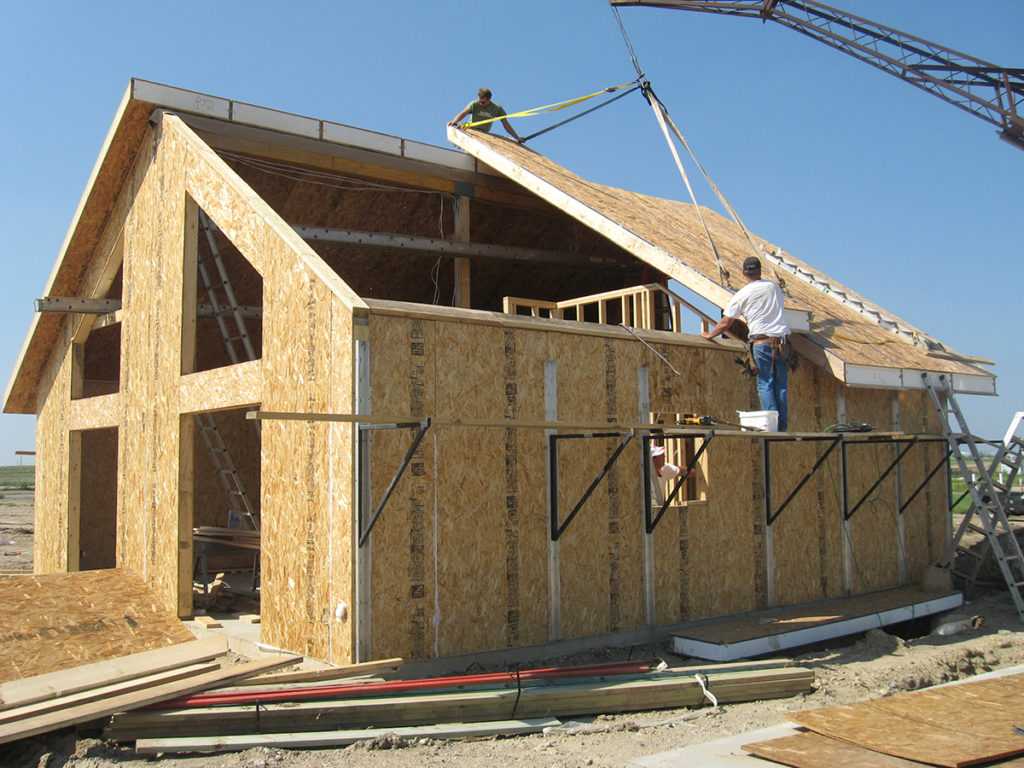

Накрывают получившийся каркас СИП, опирая их на наружные стены и перегородки. Если пролёт больше длины панели используют брус для удлинения.
Монтируют обвязку и стены второго этажа.

Валера

Голос строительного гуру

Задать вопрос

Для тёплой скатной кровли допустимо использовать панели, но стоит выбрать толщину от 200 мм, чтобы перекрытие выдержало снеговую и ветровую нагрузки. Работы по финишной отделке кровли следует выполнить в кратчайшие сроки.

Финишная отделка

Отделка дома сайдингом Выбор варианта финишной отделки зависит от материала СИП.

Фиброцемент, стекломагнезит и ЦСП можно оштукатурить. ОСБ и фанера допускают окраску.

Наружные стены, как правило, укрывают сайдингом, изготовленным из различных материалов, предварительно обеспечив гидроизоляцию.

Внутренние стены СИП с панелями ОСП и фанеры закрывают гипсокартоном или вагонкой.

Дом из сэндвич-панелей своими руками

Без помощи строительной организации в данном вопросе все равно не обойтись. Изготовление сэндвич-панелей самостоятельно сводит на нет всю экономию и низкую стоимость такого дома, так как дело это нелегкое и трудоемкое.

Обратившись в проектное бюро или строительную компанию, необходимо разработать проект для Вашего дома. Затем на основании этого проекта изготавливаются SIP- панели, требуемого размера и параметров. Покупать строго стандартные панели и затем подгонять их под проект тоже можно, но трудоемко и долго. Когда заказ на изготовление панелей выполнен, их доставляют на стройплощадку грузовым автомобилем и начинают сборку дома.

Отделка

После того, как у дома появится крыша, самое время подумать о внутренней и внешней отделке, приданию строению индивидуальности и привлекательности. Своими руками можно не только строить, но и штукатурить, клеить обои, прикреплять декоративные элементы типа лепнины, деревянных резных наличников и других элементов.

Внешнюю поверхность сип-панелей можно отделать декоративным кирпичом, сайдингом, клинкером, сплошным массивом или декоративными элементами из натурального или искусственного камня. Любители незамысловатости и естественности часто оставляют неповторимый рисунок сип-панели с поверхностью из деревянных волокон, просто защищая ее от внешнего воздействия нескольким слоями лака. Все зависит от фантазии и предпочтений владельца.

Внутренняя отделка практически полностью идентична отделке кирпичного или панельного дома, за малым исключением, — штробить стены нельзя! В качестве элементов внутренней отделки наиболее популярны конструкции из гипсокартона, окраска, обои, декоративные штукатурка и вагонка.

Фундамент для дома из SIP панелей

Армирование фундамента Фундамент — это, прежде всего, основа здания. Он передаёт всю нагрузку здания на подстилающие пласты почвы. Помимо прочности самого фундамента, нужно учесть:

общую площадь опоры на почву;
опорную возможность самой почвы;
уровни подземных вод.

Самой распространённой ошибкой при заливке фундамент специалисты считают чрезмерное обилие в нём бетона и металла.

Самыми популярными видами фундамента являются:

свайный (свайно-ленточный);
столбчатый (столбчато-ленточный);
монолитные плиты мелкого заглубления;
ленточное заглубление;
ленточное заглубление с цоколем.

Но, стоит отметить, что среди этого многообразия, для каркасных панельных домов лучшим вариантом будет мелкое заглубление.

Ошибки и их последствия при строительстве

В сппанельном доме рекомендуется сразу делать принудительную вентиляцию

Ошибки и недочёты в строительстве всегда связаны с недостатком знаний об особенностях технологии. К примеру, при монтаже и обвязке фундамента распространено отсутствие гидроизоляции между оголовками свай и брусом.

На этапе сборки каркаса часто допускают следующие ошибки:

использование панелей из досок приводит к образованию щелей на стыке плит;
отказ от деформационных швов ведёт к ограничению естественного движения панелей;
низкую надёжность каркаса гарантирует закладка углов строения из досок, а не из бруса;
если собрать углы дома с креплением пластин в боковой части, это снизит прочность фиксации.

Страха перед несоблюдением технологии можно избежать, если заключить договор со строительной компанией. После завершения работ подрядной организацией можно приступать к самостоятельной отделке. Если дом возведён с учётом технологических нюансов, он прослужит долгие годы.

Особенности

Хотя строительство домов с помощью СИП-панелей освоено не так давно, работа над созданием достойного теплоизолирующего комплекта велась еще с 1935 года

На сегодняшний день домокомплекты, произведенные заводским способом, представляют собой надежные, хорошо зарекомендовавшие себя изделия. Они имеют массу достоинств, на которые следует обратить внимание:

дом, выстроенный из СИП-панелей в шесть раз теплее каменного;
ему не страшны сейсмические толчки более семи балов;
он выдерживает нагрузку до десяти тонн (вертикальную);
строительный материал относительно легок, поэтому дому не понадобится слишком дорогой фундамент, достаточно свайного или свайно-ростверкового;
у панелей хорошее теплосбережение и звукоизоляция;
для их создания применяются только негорючие материалы;
СИП-панели состоят из экологически чистых, безвредных для человека компонентов;
небольшая толщина стен позволяет сэкономить место для внутреннего пространства дома;
во время строительства, не понадобится тяжелая специальная техника;
сборка происходит быстро и в любой сезон, без ограничений на морозы;
выстроенное здание не дает усадки, можно сразу приступать к отделочным работам;
построенный дом обойдется существенно дешевле кирпичного.

Преимущества домов из сэндвич-панелей:

Очень быстро возводится. Коробка дома легко монтируется в течение недели-двух.
Можно строить в любое время года. Нет ограничений по температуре строительства.
Тонкие стены, за счет чего увеличивается полезная площадь внутри строения.
Отличная теплоизоляция. Быстро прогреваются и прекрасно удерживают тепло, так как львиную долю толщи стен составляет утеплитель.
Не усаживаются и не деформируются. Можно приступать к внутренней и внешней отделке сразу после возведения строения, а затем сразу заезжать и жить.
Материал сэндвич-панелей прекрасно звукоизолирует.
Стены строго вертикальные и ровные. Очень легко устанавливать панели в вертикальном положении.
Можно сэкономить на отоплении.
Не нужен усиленный фундамент.
Прочные. Выдерживают ураганы.
Сэндвич-панели легко транспортировать и собирать как конструктор.
Дешевые. На дом из сэндвич-панелей цена самая низкая – и это самый существенный плюс данной технологии.

Какой дом Вам нравится больше?
Дом из бруса 14.66%

Кирпичный дом 9.21%

Бревенчатый дом 5.9%

Дом из газобетонных блоков 18.14%

Каркасный дом 35.81%

Дом из пеноблоков 16.28%
Проголосовало: 2899

Как видите, список немаленький, но ведь есть и недостатки:

Недолговечность. Срок службы сэндвич-панелей не отличается такой долговечностью, как дерево, кирпич или бетон. Максимум, это 25 – 30 лет. Хотя заявленный срок составляет 50 лет, но давайте смотреть правде в глаза и учитывать наши климатические условия.
Прочность такого дома весьма относительна. Может, он и выдерживает ураганы, только вот прорубать в стене дырку топором не составит большого труда и не займет много времени.
Абсолютная неэкологичность. Обшивка сэндвич-панелей из ОСП (ориентировано-стружечных плит), в которых используется связующее из смол и другие добавки. А внутренняя начинка – утеплитель, например, пенополистирол абсолютно синтетический продукт. Как ни крути, а все это в процессе эксплуатации выделяет не самые «приятные» вещества. С другой стороны, есть ведь люди, которые строят дома из несъемной опалубки из того же пенополистирола или просто утепляют свои дома пенопластом, так что это выбор каждого. Нравится жить в термосе, никто не может этого запретить.
Абсолютная герметичность. Для создания нормальных условий проживания требуется обустройство принудительной приточно-вытяжной вентиляции. Иначе просто не будет происходить движение и обновление воздуха. А это дополнительные расходы, которые нивелируют дешевизну постройки.
Сэндвич-панели горят. Все заявления, что материал обладает классом горючести Г1, оставим на совести производителей. Мало того, что они горят, так вдобавок пенополистирол во время горения переходит в жидкое состояние и просто капает или заливает сверху «дождем из огненной лавы». О том, что в процессе горения плит ОСП и пенополистирола выделяется всякая ядовитая гадость, промолчим.
Требуют особого вида отопительной системы – воздушной. Можно, конечно, устанавливать и привычную нам – радиаторы под окном, но она будет нецелесообразна по причине полной герметичности строения.
Вследствие неправильной эксплуатации и отсутствия должной вентиляции в панелях может образовываться плесень, грибок.
При продаже такого дома его стоимость будет намного ниже, чем у кирпичного.

Теперь выбор за каждым, строить или не строить. Безусловно, низкая стоимость дома из сэндвич-панелей – существенный аргумент, поэтому часто такие дома строят на дачах для временного проживания. Если Вы решили, что Вам нужен именно такой дом, давайте разбираться дальше.

sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik
sip.domik

OSB (ОСП)

OSB для СИП-плиты Знакомство с понятием OSB плиты следует начать с общей классификации. Существует четыре основных типа OSB. Каждый из них отличается от других только своими показателями влагостойкости и прочности.

OSB 1 – плита с самыми низкими показателями прочности влагостойкости. Этот вид плит часто используют в монтаже деталей лёгкого веса. Плюсом этих плит является их низкая цена.
OSB 2 – имеет низкий порог влагостойкости и при этом высокую прочность. Такие плиты используют в основном для производства мебели, иногда для несущих элементов. Реже OSB 2 применяют в строительной сфере, и то только для внутренних конструкций.
OSB 3 – один из самых популярных типов плит. Эти плиты сочетают в себе прочность и устойчивость к влаге по приятной цене. Используют их чаще в строительстве для строения как фасадных, так и внутренних отделок. Иногда OSB 3 выступает в роли кровельного материала или перекрытия.
OSB 4 – эти ОСП плиты обладают самым высоким порогом прочности и влагостойкости. Их используют для возведения конструкций с высоким уровнем нагрузки и в зонах с повышенной влажностью.

Состав панелей

Преимущества сип домов обеспечиваются благодаря составу этого материала. Он состоит из следующих элементов:

Основой такого изделия является ОСП-плита. Эти плиты производятся на основе длинных и узких щепок, уложенных многослойно и утрамбованных так, чтобы со всех сторон листа они ложились перпендикулярно друг другу. Подобная технология производства увеличивает гибкость изделия при нагрузках в разных плоскостях, такие свойства отсутствуют у обычной древесины. Зачастую для сип панелей используются щепки на основе сосны или осины. Эти плиты на 97% состоят из древесины, остальное приходится на связующие компоненты. Конструкции обрабатываются специальным водоотталкивающим раствором, что позволяет обеспечить защиту от влаги, гниения и механического воздействия.
Также используется пенополистирол, который отличается низкой теплопроводностью при легком весе. Во время изготовления в полистиролловую массу добавляется газ. В зависимости от свойств изделия, вещество может сильно отличаться, так, для пожароустойчивых конструкций применяют углекислый газ. Лист такого изделия толщиной всего 11 см способен обеспечить уровень теплоизоляции, сопоставимый со стеной, состоящий из силикатного кирпича толщиной в 2 м.

Состав сип панелиИсточник vip-dom.pp.ua

Зная, что такое сип панели, каковы их плюсы и минусы, нетрудно разобраться, почему данный материал так часто используется для возведения построек.

Минеральная вата

Минеральную вату плотностью 100 – 120 кг/м? также можно использовать в SIP панелях. Она не поддерживает горения, не горит сама и не распространяет огонь. В процессе нагрева может выделять неприятные запахи связующего, но, тем не менее, намного более экологична, чем пенополистирол. Редко используется в SIP панелях по причине большого веса (панель будет весить в 2 раза больше, чем в с ПСБ) и высокой стоимости. Использование минеральной ваты в качестве сердечника удорожает дом из сэндвич-панелей в 1,5 – 2 раза.
Проекты домов из сэндвич-панелей

Приняв решение строить дом из сэндвич-панелей, в первую очередь необходимо создать проект дома. Технология панельного строительства дает большое поле для выбора готового проекта и позволяет адаптировать другие проекты.

Толщина панелей 124 мм, 174 мм, 224 мм задает площадь внутреннего пространства. Для внутренних перегородок используются панели толщиной 124 мм.

Очень важно продумать и просчитать качественную вентиляцию, без которой дом превратится в склеп

Проекты домов

Оценивая проект будущего дома, необходимо обратить внимание количество будущих жильцов, предусмотреть комнаты на гостей и внезапное прибавление в семействе. От этого зависит количество комнат, санузлов, площадь подсобных помещений

В зависимости от привычек и предпочтений предусматриваются лоджии, балконы, террасы. После этого можно переходить к оценке собственно внешнего вида строения, его архитектурного стиля.

Технические параметры также важны, от них зависит площадь и подборка по размерам сип-панелей.

Стеновые и напольные панели имеют толщину сердечника 150 мм, кровельные и потолочные — 230 мм. Они покрыты OSB или магниевыми плитами толщиной 12 и 11 мм соответственно. Длина панели примерно соответствует высоте обычного этажа и составляет 2745 или 3000 мм. Ширина стеновых панелей составляет 1000 мм, кровельных панелей — 1000 или 1220 мм. Однако максимальный размер одной панели зависит от размера облицовочных панелей — самые большие могут иметь размеры 3000 x 1000 мм.

Вес 1 м2 стеновой/напольной панели составляет около 27 кг, напольного типа ММ (т.е. с облицовкой из двух магниевых плит) около 29 кг, а типа МО (с облицовкой из плит OSB и магния) — почти 22 кг.

Это, однако, не означает, что панельный дом должен проектироваться в модуле, установленном производителем. Практически любой проект может быть адаптирован к этой технологии, потому что панели могут быть сделаны в соответствии с размерами проекта.
