Как сделать флюгер с пропеллером своими руками

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

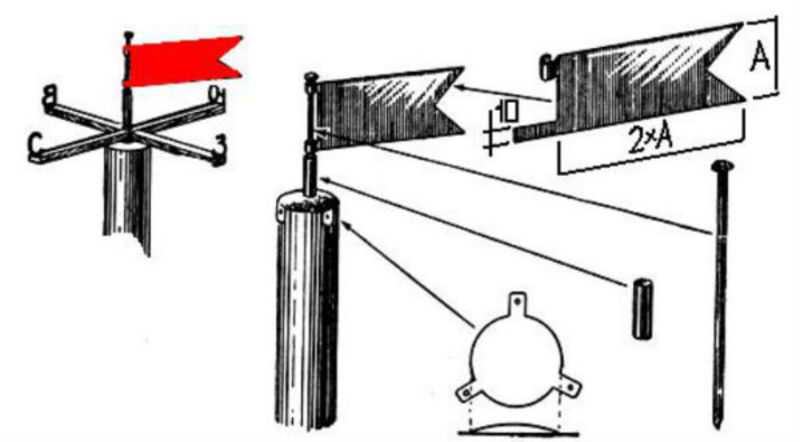

Устройство флюгера

1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

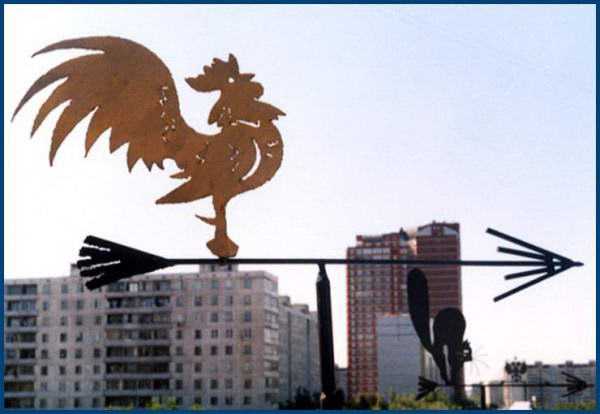

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Назначение и принцип работы

Компактный флажок вращается вокруг оси от порывов воздуха. Конструкция одновременно играет практичную и декоративную роль. Ранее устройство использовали для измерения силы ветра, потом стало оригинальным украшением крыши.

Что такое флюгер

Флюгер – простой метеорологический прибор, который под воздействием воздуха поворачивается в сторону меньшего сопротивления. Конструкция наглядно показывает силу и направление ветра. Устройство защищает дымоход от порывов, препятствует возвращению смога обратно в жилье.

Конструкция с собакойИсточник orgpage.ru

Традиционно флюгеры устанавливали на крышах домов в Европе. Запоминающаяся деталь редко повторялась, поэтому каждое жилье становилось оригинальным. Элементы визуально акцентировали род деятельности владельцев недвижимости или несли защитную функцию.

Составные части

Конструкция флюгера состоит из обязательных деталей. Флажок – запоминающаяся, декоративная часть устройства, которую располагают на вертикальной оси. Чтобы уравновесить флюгарку, с противоположной стороны нужен противовес. Элементы имеют одинаковую массу, поэтому при установке стоят ровно.

Корпус используют в качестве опоры для флюгера. В остов устанавливают вертикальную ось конструкции. Несущий стержень (мачта) удерживает вес декоративной детали и при сильном ветре не ломается. Подшипники (шарики, цилиндры) внутри устройства обеспечивают свободное вращение.

Из чего состоит ветрякИсточник build-experts.ru

Защитный колпачок выполняют в форме конуса или сферы, располагают над остовом. Задача элемента – ограждение корпуса и движущихся деталей от влаги и мусора. Для фиксации устройства на крыше используют крепежи:

• уголки;
• накладки;
• ботлы;
• гайки.

Роза ветров – указатель сторон света, который крепят под флажком. Деталь состоит из двух ровных прутьев, соединенных под прямым углом. На 4 конца монтируют румбы с буквенными символами. Скорость ветра поможет определить пропеллер, созданный из пластин. В современных устройствах дополнительно устанавливают электронные датчики (энкодеры).

Виды конструкций

Выбор дизайна флюгера зависит от роли, которую будет исполнять устройства. По функциональности делят на 6 видов:

• Анеморумбометры. Метеорологические модели измеряют скорость и направление ветра. В профессиональных приборах установили блоки питания и датчики, которые преобразуют характеристики воздуха в сигналы. Фиксируют точные показания и передают данные в аппаратуру через кабель.
• Флюгеры Вильда. Механические конструкции для замера направления и силы ветра в домашних условиях. Дополнительно несут декоративную функцию.
• Дымоходные. Монтируют над отверстием, перекрывают доступ ветру. За счет вращения устройства предупреждают обратную тягу в трубе и защищают помещение от проникновения продуктов горения.
• Пугала. Флюгеры издают неприятные звуки, отпугивающие птиц от гнездования в трубах или посадок на участке.
• От грызунов. Устройства с пропеллером монтируют в землю на опоре. Вращающиеся лопасти вентилятора создают вибрации, которые передаются в почву и прогоняют мышей, землероек и кротов.
• Электростанции. Во время работы ветряные флюгеры генерируют электричество.

Профессиональный анеморумбометрИсточник ru.lifehackk.com

Устройства устанавливают на козырьке дома, на крыше веранды или беседки. Часто конструкции совмещают 2-3 функции, позволяя экономить место на кровле. Отпугивающие варианты от птиц монтируют на трубе или деревьях. От грызунов рекомендуют размещать несколько аппаратов в разных местах участка (по периметру, в центре).

Модель на трубное отверстиеИсточник odymohodah.ru Флюгер-пугало от пернатыхИсточник m-dachnik.com

Этапы изготовления флюгера своими руками

В первую очередь необходимо определиться с формой и дизайном приспособления. Как уже было сказано выше, включайте фантазию. После чего ваша задумка должна быть перенесена на бумагу. Чертеж надо сделать во всех мельчайших подробностях.

После чего надо изготовить своими руками вертикальную опору. Для этого можно использовать любой металлический стержень: арматуру, трубу. Его размеры: диаметр – 13 мм, длина 125 мм. В верхней части обязательно нарезается резьба под крепление горизонтальной части флюгера. Это можно сделать своими руками, используя плашку. Процесс не очень сложный.

Обязательно на нижнюю часть флюгера устанавливается подшипник, именно он позволит флюгеру крутиться вокруг оси. Крепление самого декоративного элемента производится за счет установленных внизу четырех пластин, которые сваркой с одной стороны прикрепляются к металлической оси, а на другой стороне проделаны отверстия под саморезы. Именно этими крепежами флюгер крепится к кровельному материалу дома.

Внимание! Очень важный момент – это сделать так, чтобы в подшипник не попадала вода и грязь. Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Кто-то умудряется сделать колпак из пластиковой бутылочной крышки

Поэтому на него надо надеть при сборке флюгера колпачок, изготовленный из металлического листового материала. Кто-то умудряется сделать колпак из пластиковой бутылочной крышки.

Флюгер самолет – конструкция динамичная, поэтому ее на высоких домах не ставят. Просто не будет видно, как крутиться пропеллер. А именно он и является той самой изюминкой. Сложность данной конструкции заключается в том, что крутящаяся часть должна каким-то образом свободно крепится к фигурке самолета.

Сам же самолет можно легко вырезать ножовкой по металлу из листа железа, можно сделать его своими руками и из фанеры или пластика. А вот пропеллер флюгера должен быть обязательно металлическим

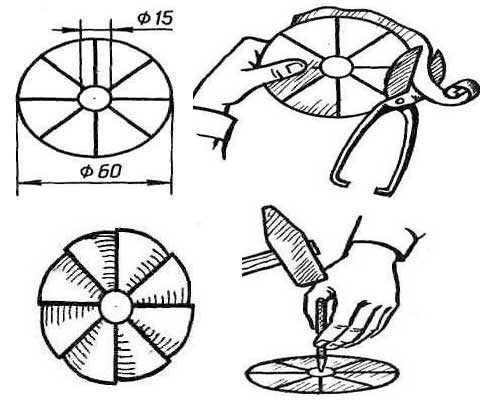

Здесь важно понимать, что лопасти вращающегося элемента должны располагаться относительно друг друга под небольшим углом. Пропеллер можно вырезать из оцинкованного куска листового железа, для чего используются ножницы по металлу. По центру полосы делается отверстие под крепеж

После чего края полосы надо немного повернуть в разные стороны

По центру полосы делается отверстие под крепеж. После чего края полосы надо немного повернуть в разные стороны.

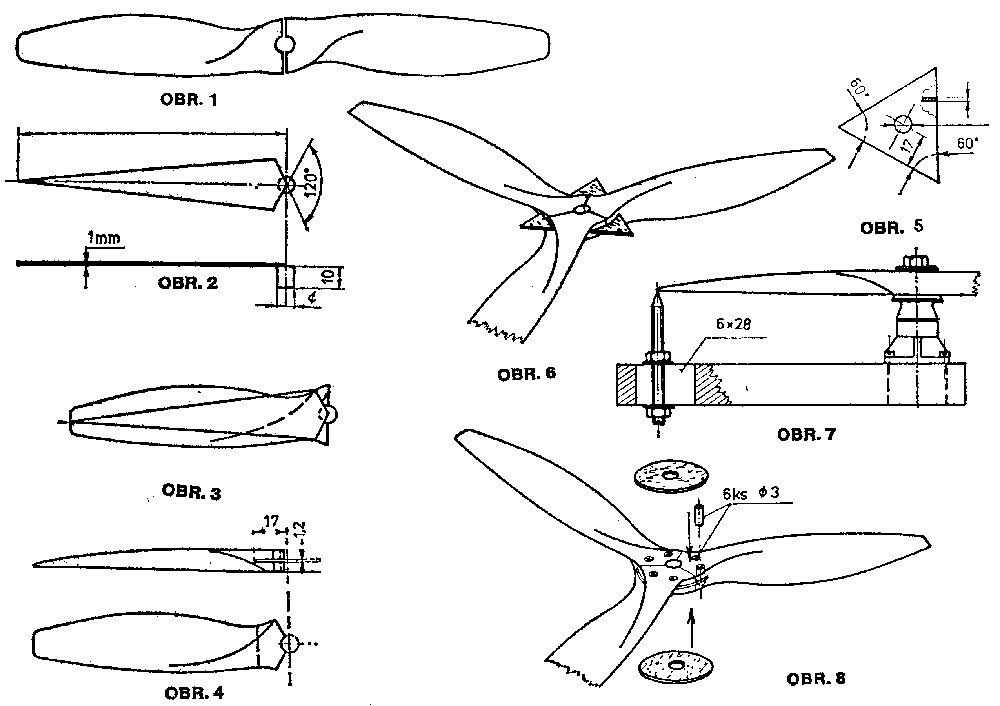

Теперь необходимо пропеллер закрепить к самолету. Здесь вариантов несколько:

• Если флюгер изготавливается из фанеры, то пропеллер можно закрепить к его торцевой части при помощи самореза. Крепеж должен быть закручен не до конца, тем самым оставляя место для вращения.
• Если флюгер изготовлен из металла, то к нему при помощи сварки или пайки крепится маленького размера штырь к носовой части самолета. Штырь должен на конце иметь резьбу, на которую накручивается гайка с шайбой. Это и крепеж, и ограничитель. Можно использовать штырек без резьбы, но со шляпкой на конце. Этот вариант крепится к самолету только с надетым на него пропеллером.

Выбор оси вращения флюгера

Своеобразие изделия состоит в том, что парусность задней части должна быть больше такого же показателя для передней части тела флюгера, иначе он не будет работать. В то же время большая разница в весе детали по сторонам оси вращении создает разбалансировку всего изделия. В данном случае поступают следующим образом:

1. Нужно уложить на столешницу верстака ровный обрезок уголка любого размера ребром вверх.
2. Готовую деталь тела флюгера поместить на ребро уголка и добиться ее устойчивого горизонтального положения. Отметить естественное расположение оси.
3. Сместить деталь в сторону задней части на 3 – 5 мм, а переднюю часть дополнительно нагрузить противовесом, добиваясь равновесного положения. Впоследствии противовес нужно установить в передней части.
4. Отметить положение оси вращения, на которую и нужно впоследствии установить флюгер.

Рекомендации по изготовлению

Все работы по созданию этого устройства можно разделить на несколько этапов. Их сложность напрямую зависит от выбранной модели флюгера.

Материалы и инструменты

Зная элементы конструкции, необходимо выбрать подходящий материал для их изготовления. Для флажка лучшим выбором будет листовая сталь или медь. Однако некоторые люди делают этот элемент из подручных материалов, например, из пластиковых бутылок или дерева. Прежде флюгеры всегда изготавливались из металлических прутков методом ковки.

Сегодня также можно использовать эту технологию, но готовое изделие окажется сравнительно дорогим. Многие люди не просто хотят знать, как сделать флюгер своими руками, но также по возможности сэкономить. Если было принято решение изготовить флажок из древесины или металла, то готовое изделие необходимо покрыть краской для защиты от влаги.

Для оси и поворотного механизма необходимо использовать только сталь, чтобы во время работы устройства не возникло проблем. Очевидно, что от выбора материалов зависит и необходимый набор инструментов. Скорее всего, потребуется электролобзик с набором пил по металлу или древесине, дрель, сверла, тиски, наждачная бумага.

Процесс изготовления флюгера не зависит от выбора фигурки флажка, и последовательность действий будет одинаковой. Главным элементом флюгера является поворотный механизм, так как от него зависит качество работы всего прибора. Желательно установить ось на подшипники и предусмотреть защиту конструкции от влаги. Благодаря этому подшипники не будут нуждаться в регулярной смазке. Ось желательно изготовить из металлического прутка диаметром от 10 мм. В результате получится обеспечить ее устойчивое положение даже при сильном порывистом ветре.

Создание трафарета фигурки

Перед выбором материалов стоит определиться с фигуркой, которая будет выполнять роль флажка. Если нет достаточного опыта в работе с металлом или деревом, то не стоит использовать рисунок со сложным контуром. В то же время декоративный флюгер будет смотреться значительно лучше, и, возможно, есть смысл проявить все свои умения. Найти рисунок серьезных проблем не составит, и после этого необходимо сделать трафарет.

Чтобы упростить процесс переноса рисунка на трафарет, его стоит разбить на квадраты. А также необходимо помнить, что вырезать флажок придется лобзиком и все его края и изгибы должны быть максимально четкими. После изготовления трафарет накладывается на лист фанеры либо металла и обводится простым карандашом. Еще раз стоит напомнить о необходимости четко выделять линии реза. Не стоит делать флажок больших размеров, так как конструкцию придется дополнительно укреплять.

Сборка устройства

После того как рисунок был перенесен на материал, необходимо вырезать фигурку. Чтобы лист не сдвигался и рез был максимально качественным, его необходимо закрепить с помощью струбцин. Когда фигурка будет полностью вырезана, ее края следует скруглить, чтобы убрать заусенцы и острые кромки. Если в качестве материала был выбран металл, то лучше воспользоваться болгаркой. При работе с древесиной можно остановиться на наждачной бумаге.

Если на флажке имеются отверстия, не используемые для вставки в них других элементов, их также следует хорошо зачистить с помощью напильника. Когда фигурка будет полностью готова, можно переходить к изготовлению стрелы, на которую затем монтируется флажок.

К одной оконечности основания крепится наконечник, а ко второй — оперение, вместо которого можно использовать пропеллер. Наиболее сложным элементом конструкции флюгера является поворотный механизм. Если есть возможность, то стоит использовать подшипник. При этом необходимо помнить, что он должен плотно входить в корпус.

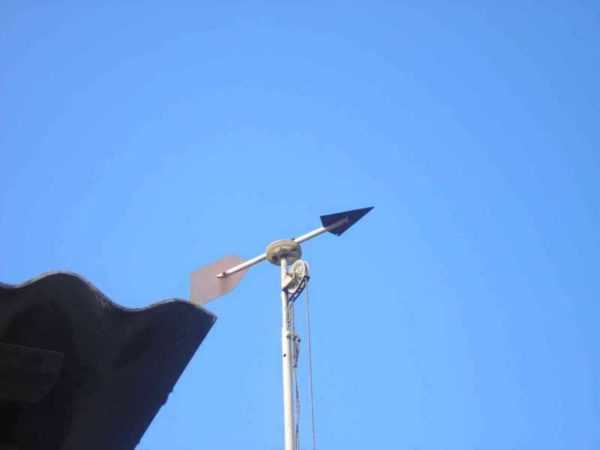

Кульминационный момент: установка “шедевра” на крыше

После рассказа о том, как сделать флюгер, необходимо ознакомиться с тем, как следует его устанавливать на крыше. Необходима правильная ориентация по сторонам света, для чего требуется применить компас. Совместив буквенный указатель N (nord) флюгера с фактическим направлением стрелки компаса на север, можно получить довольно точный прибор.

Прикрепив с помощью сварки или болтового соединения к неподвижной части стальную проволоку диаметром 8-10 мм, другой ее конец необходимо углубить на полтора-два метра в землю. Таким образом можно получить эффективный громоотвод.

Процесс установки технически не сложен, но есть моменты, на которые стоит обратить внимание. Самое главное – при этом не должна пострадать герметичность кровли, поэтому, если есть выбор, следует крепить флюгер к той ее части, которая не ответственна за это. Например, подходит колпак вентиляционной или печной трубы, если толщина его металла более полутора миллиметров

В случае, если приходится устанавливать непосредственно на деталь конька, крепежные детали будут иметь другой вид: потребуется всего две, но более толстые пластины, согнутые под соответствующим углом

Например, подходит колпак вентиляционной или печной трубы, если толщина его металла более полутора миллиметров. В случае, если приходится устанавливать непосредственно на деталь конька, крепежные детали будут иметь другой вид: потребуется всего две, но более толстые пластины, согнутые под соответствующим углом.

Флюгер для установки на коньке имеет специальные детали крепления

Требуется запастись дополнительными инструментами и приспособлениями: понадобится лерка, заклепочник с заклепками, прогонка, шайбы, гайки, гаечный ключ.

Весь процесс можно разделить на несколько этапов:

1. В колпак вентиляционной (печной) трубы по диагонали устанавливается раскос-кронштейн. Для этого металлическая полоска двухмиллиметровой толщины загибается с двух концов. Крепится кронштейн при помощи заклепочника и заклепок.
2. В колпаке трубы подготавливают отверстие, соответствующее диаметру стержня.
3. На конце стержня при помощи лерки необходимо нарезать резьбу.
4. Стержень следует вставить в отверстие, проделанное в колпаке. После этого на стержень надевается шайба и накручивается гайка.
5. Закручивается в раскос стержень флюгера, устанавливается соответственно сторон света указатель розы ветров.
6. Чтобы стойка надежно была прикреплена к раскосу, на конец стержня вставляется дополнительная шайба и накручивается гайка.
7. Подвижная часть должна вращаться свободно, для чего к флюгеру крепится шариковый радиальный подшипник № 1000099, соответствующий ГОСТу. Диаметр его внутреннего кольца равен 9 мм, наружного – 20 мм. Корпус стойки флюгера подбирается в соответствии с наружным диаметром подшипника.

Флюгер из меди с чеканкой может быть настоящим произведением искусства

При проектировании и изготовлении деталей, их креплении друг к другу и крыше дома необходимо делать все с как можно большим запасом прочности, так как флюгер будет практически постоянно испытывать значительные ветровые нагрузки. Все трущиеся детали следует обильно смазать литолом или солидолом. В дальнейшем следует периодически осматривать состояние этой детали экстерьера здания и обновлять смазку, подтягивать винты (гайки) в месте крепления проволоки громоотвода.

“Целься в Луну, даже если промахнешься, все равно останешься среди звезд…”

Изготовление флюгера собственными силами – вполне возможное дело, но все же лучше поручить его специалистам. Во-первых, надежно соединить детали из металла (в частности – из нержавеющей стали) под силу далеко не каждому. Во-вторых, монтажные работы на крыше связаны с определенным риском. Специалисты выполнят эту работу и надежно укрепят конструкцию. Она будет долгие годы украшать кровлю дома, радуя его хозяев и гостей.

Ранее эти изделия использовались преимущественно для того, чтобы можно было хотя бы приблизительно определить, какая погода нас ожидает. Затем к функциональности прибавилась и декоративная составляющая. К изделию крепились элементы, которые исполняли роль оберегов и просто украшали дома. Сегодня погоду предсказывают метеорологи, и необходимость в функциональности отпала, да вот традиция осталась. Рассмотрим, как можно изготовить подобное украшение для дома своими силами.

Простые решения

Если опыта и таланта работы с деревом и металлом нет, как и денег для оплаты труда мастера, а флюгер установить очень хочется, то на помощь придут простые материалы и интересные и оригинальные решения. Можно изготовить флюгер из пластиковых бутылок. Уж этого добра в каждом доме хватает, и ловкости рук для этой конструкции тоже должно хватить у каждого.

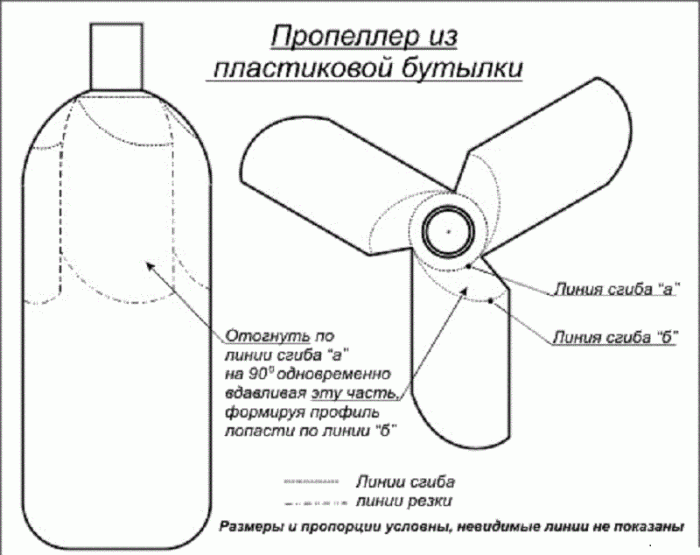

Есть вариант недолговечного флюгера из одной пластиковой бутылки. Можно проявить изобретательность и сделать его из нескольких пластиковых бутылок.

Алгоритм изготовления флюгера из одной бутылки:

• Необходимо подготовить несколько предметов, чтобы сделать флюгер. Это 2-литровая пластиковая бутылка, ножницы или острый канцелярский нож, лист картона и простой карандаш, водостойкие краски, скотч.
• На листе картона отмечаются крылья пропеллера. Чтобы не ошибиться с диаметром крепления самого пропеллера, можно использовать пробку от бутылки. Ее обводят с маленьким припуском на внутренней стороне картонной заготовки.
• Чтобы картонная деталь не порвалась, необходимо обе стороны картона обработать скотчем с двух сторон.

Ширина крыльев самолета устанавливается исходя из длины пластиковой бутылки. Можно задекорировать их любым образом – украсить красными звездами, можно использовать различные полосы разной величины и цвета, вырезав все эти детали из картона предварительно. Далее нужно взять пластиковую бутылку и в местах, где будут установлены крылья самолета, сделать надрезы. Делать это удобнее при помощи острого ножа. Корпус самолета можно тоже украсить с помощью водостойких красок

Чаще всего используются акриловые краски, так как они обладают повышенной стойкостью, что для флюгера очень важно. У бутылки откручивается пробка и прикрепляется пропеллер флюгера

После его установки пробка прикручивается обратно.

• Чтобы можно было сделать настоящую компактную кабину, в области крыльев прорезается прямоугольное, квадратное или круглое отверстие.
• Чтобы крылья фигуры были надежнее, их тоже рекомендуется с двух сторон обклеить скотчем.
• В «кабину» можно усадить игрушечного пилота. Дети будут в восторге от такого флюгера. А еще лучше сделать его совместно с детьми.

Модель из нескольких пластиковых бутылок будет долговечнее и прочнее, нежели предыдущий вариант. Чтобы изобрести эту модель, потребуются бутылки из пластика объемом 1,5 литра (4 штуки), пластиковые емкости объемом 0,5 литров в количестве 2 штук, канцелярский нож, ножницы, клей «Момент», отвертка, 3 штуки саморезов 25*2,5 мм, небольшой отрез пластика, водостойкая краска, кисть.

Алгоритм действий для изготовления флюгера-самолета:

У трех пластиковых бутылок объемом 1,5 литра отрезают дно. Карандашом или маркером обозначают контуры лопастей. Лучше всего сделать разметку, чтобы одна линия проходила в углубленной части донышка, а другая – на выпуклой грани

Важно помнить, что линии должны быть несколько округлой формы

• Острым ножом нужно удалить все ненужные части бутылки из пластика. В этом месте получается верхушка флюгера. Два других донышка бутылок аналогичным образом обрабатывают.
• Чтобы пропеллеры самолета вращались свободно и легко, необходимо сделать отверстия в центре детали. Проделать их можно как шилом, которое раскалено, так и дрелью.
• Вертушки изготовлены. Теперь на очереди корпус самолета. Из куска пластика необходимо вырезать крылья будущего изделия. Их размер должен составлять 35*4 сантиметра. Позже на крыльях можно установить дополнительные вертушки.

На пластиковой бутылке объемом 1,5 литра делаются отверстия с обеих сторон, чтобы на этих местах установить крылья самолета. Через эти отверстия вставляются заготовленные крылья

Важно проследить, чтобы длина крыльев самолета с двух сторон была одинаковой. На двух других бутылках из пластика объемом 0,5 литра делаются надрезы с одной стороны, чтобы соединить все детали

Все стыки нужно обработать клеем «Момент» или другим суперклеем. Это нужно сделать очень тщательно.

• Когда вся конструкция с клеем высохла, в бутылке, расположенной по центру, делают отверстие под ось вращения.
• Края этого отверстия тщательно обрабатываются суперклеем и ось вращения устанавливается в это отверстие.
• Опять все детали должны хорошо просохнуть.
• В отверстие, которое заранее было подготовлено, монтируется саморез. После этого он не очень плотно закручивается в середину пробки. Это необходимо сделать со всеми бутылками.

• Пробки с саморезами возвращаются на бутылки.
• Для реалистичности изделия можно сделать хвостовую часть самолета из пластика.
• После сборки самолета можно его декорировать, как хочется – хоть с помощью аэрозольных красок, хоть акриловых.

Фото флюгеров и идеи для эскизов

Самые распространенные темы для изготовления флюгера — кот, петух, орел, корабль. Они встречаются чаще всего. Есть множество вариантов и вариаций. Но есть очень нестандартные идеи. Возможно, глянув на них, вам захочется чего-то оригинального.

Объемная рыба из крашеной оцинковки или меди

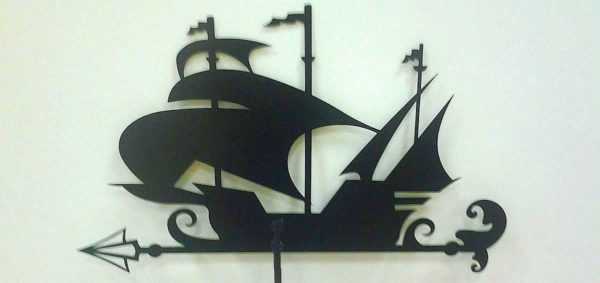

Корабль под парусами

Один из самых популярных мотивов

Крепить флюгер можно не только к коньку или шесту — можно установить на трубе

Корабль из листового железа

Ведьма с кошкой (есть размеры)

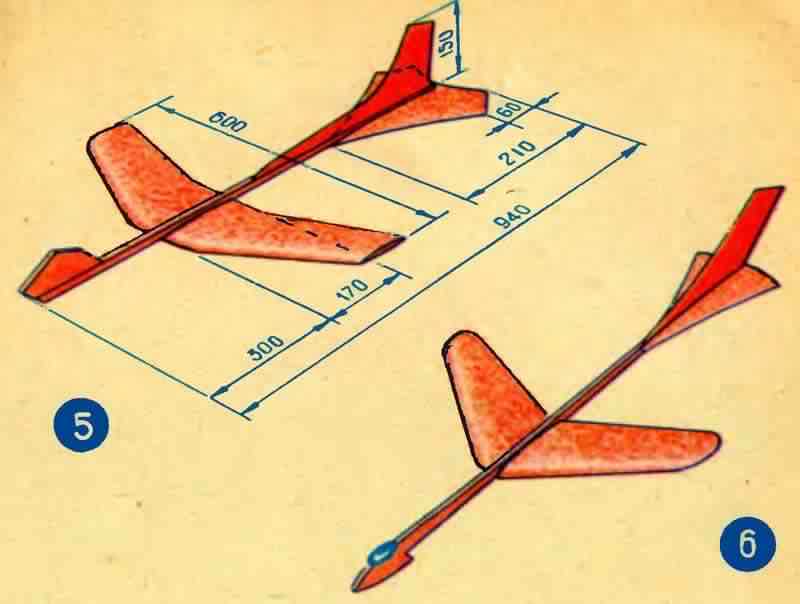

Самолет для флюгера. Этот можно сделать из фанеры и деревянной планки

Аист — к счастью и богатству

Любимое хобби — рыбака видно издалека

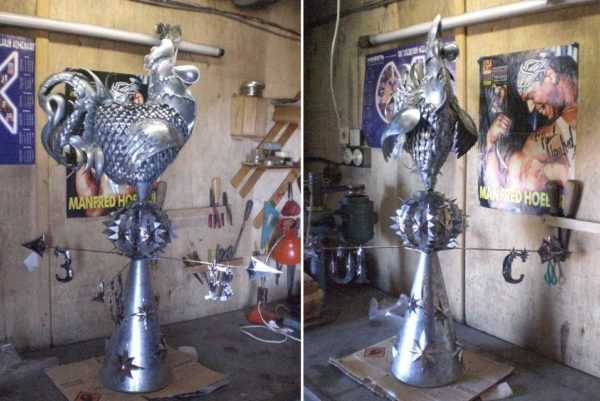

Традиционное украшение для крыши

Если вы любите баскетбол

Деревянный флюгер — тоже можно сделать самостоятельно

Как сделать флюгер из жести или листовой меди без сварки

Кропотливая работа с жестью

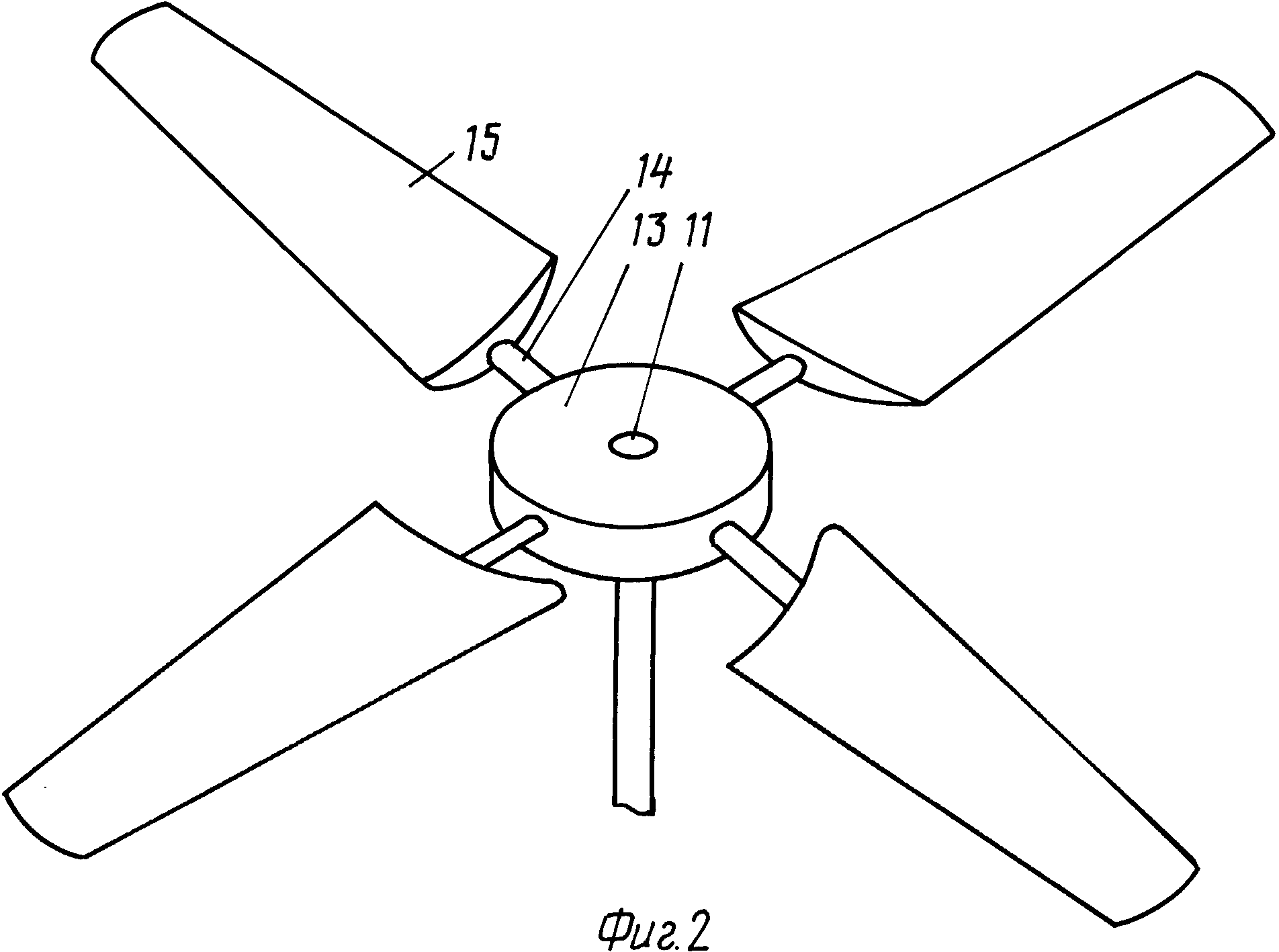

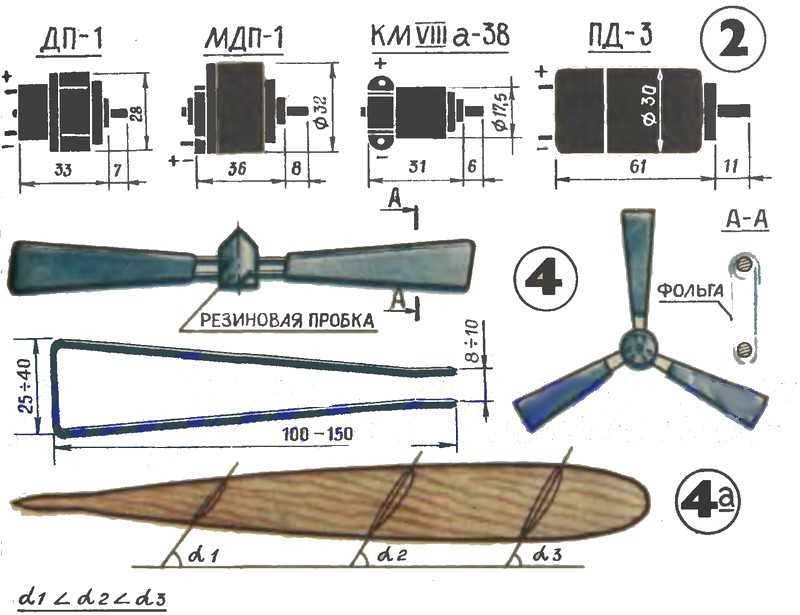

Усовершенствованный флюгер с пропеллером

Проще и быть не может

Идеи можно черпать в самых обыкновенных вещах

Орел — еще одна популярная тематика

Божья коровка — несложно сделать из небольших кусков жести

Одна из стихий, неподвластная человеку и завораживающая его – ветер. Она вызывала с давних времен восхищение силами природы. Если нельзя подчинить, то нужно постараться использовать энергию воздушных масс в своих целях. Для этого необходимо больше знать об их поведении. Простое и функциональное устройство (флюгер) способно определить направление ветра по отношению к сторонам света, показать скорость движения воздушных масс, создать оригинальное украшение кровли и всего дома, стать сторожем, отпугивающим птиц, а также исполнить роль оберега, защищающего кров от проникновения в него злых духов (во всяком случае, так гласит поверье). Наши далекие предки уже знали, как сделать флюгер своими руками из дерева. Со временем он становится настоящим произведением искусства.

Флюгер на дымоход своими руками

Флюгер представляет собой элемент, который монтируется сверху дымохода. Он не является только декоративным элементом, хотя его наличие придает крыше завершающий штрих. Главное же его предназначение заключается в предотвращении обратной тяги в дымоходе. Из этой статьи вы узнаете о том, как сделать флюгер на дымоход своими руками.

Флюгер или флюгарка – для чего он нужен?

По сути, флюгер или флюгарка – это простой колпак.

Качественно изготовленный флюгер является неотъемлемой частью дымохода, который плюс ко всему делает внешний вид кровли эстетичным и законченным.

Главное его предназначение, это предотвращение появления обратной тяги или задува ветра. В результате при его наличии обеспечивается безопасное эксплуатирование дымохода. Также он защищает от попадания в дымоходную систему осадков в виде дождя, снега и тому подобного. Монтаж флюгера в некоторых случаях необходим и по другой причине. Нередко поднять трубу дымохода до зоны ветровой подпоры не удается, поэтому установка флюгера является хорошим решением.

Обратите внимание! Незащищенная труба дымохода не прослужит долго. Перепады температуры, воздействие осадков, ветер разрушают дымоход, что вызывается сыростью в верхней части трубы. Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной

Качественный флюгер дополнительно укрепит верхнюю часть трубы и сделает ее прочной.

Типы флюгеров

Флюгеры могут отличаться не только материалом изготовления, но и некоторыми конструктивными особенностями. Среди большого разнообразия типов и моделей флюгеров, сегодня можно встретить:

• зонт на трубу,
• колпак на трубу,
• дымник с установленным флюгером.

Например, можно встретить оригинальные флюгеры в стиле арт. В этом случае на флюгере преобладает большое количество элементов ковки, резных и других деталей. В большинстве случаев для их изготовления применяется металлический профиль, кованый металл или металлический лист в 4 мм, оцинкованная сталь.

Что касается изготовления этого предмета, то этот процесс должен выполняться согласно существующим требованиям пожарной безопасности. По этой причине флюгеры оборудуются специальным экраном, который изготавливается из стали, по толщине превышающей полсантиметра. Данный экран устанавливается от крыши дымохода на расстоянии 40 мм и выполняет функцию защиты от влаги и перегрева. Такой элемент кладется на последний ряд кирпича, благодаря чему кирпичная кладка дымохода сохраняется продолжительное время.

Обратите внимание! При соблюдении технологии изготовления флюгера он будет защищать дымоход от косого дождя/снега. Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие

Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками

Можно встретить более сложные конструкции, которые отличаются и большей практичностью. Например, можно отметить дымник, имеющий специальное отверстие. Оно содействует лучшему устранению продуктов горения, а также препятствует попаданию дыма в вентиляционную шахту. Не менее важна и защита от маленьких птиц, которые могут падать в дымоход. Посмотрим, как просто можно изготовить флюгер своими руками.

Изготовление и установка

Безусловно, в каждом отдельном случае технология установки флюгера будет отличаться. Это будет зависеть от используемого материала для изготовления дымохода. Например, это может быть асбестоцементная труба. Итак, процесс изготовления состоит из следующих последовательных шагов. Дефлектор флюгер должен выполняться из устойчивых к коррозии материалов. В нашем случае диаметр дымохода равняется 120 мм. Поэтому первым делом закрепляется стойка (4) при помощи гайки М6 (8) и болтов М6 (7) к нижнему цилиндру (9). Затем следует воспользоваться хомутом (5) и прикрепить верхний цилиндр (3). Далее на фальце собирается обратный конус (2). Конусообразный колпак монтируется и устанавливается при помощи специальных заклепок (6).

Конструкция флюгера изготавливается по простой технологии, поэтому эта работа по силам каждому.

Как сделать поворотный механизм

Чтобы флюгер выполнял свои действия, он должен быть закреплен подвижно. Причем так, чтобы при малейшем ветре он поворачивался. Для этого само «тело» флюгера крепят к пруту, а нижнюю часть к крыше или дымоходу (если делают флюгарку — колпак для дымохода с флюгером). Эти две части соединяются подвижно — при помощи подшипников или других подобных соединений.

При помощи шарика

Можно найти любой подшипник и к нему приварить две части «держака». Можно сделать поворотный механизм и без подшипника, но с шариком подходящего размера или конусом.

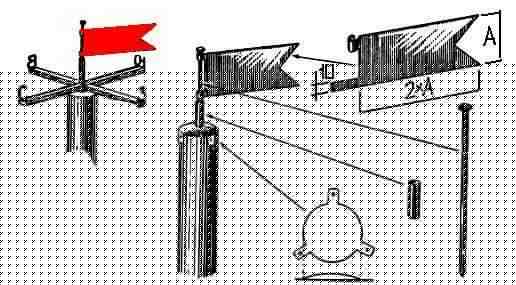

Устройство флюгера и поворотный механизм

Для изготовления поворотного флюгерного механизма потребуется две металлические трубы разных диаметров или штырь меньшего диаметра и труба большего. Причем они должны быть подобраны так, чтобы один входил в другой с минимальным зазором (в 2-3 мм).

К более широкой трубе крепится/приваривается корпус флюгера. Причем надо сделать так, чтобы верхняя часть трубы оказалась запаянной. Нижняя труба или штырь используется для крепления указателя сторон света. Именно она крепится к крыше. Верхняя ее часть также должна быть заваренной или запаянной.

Чтобы было немного понятнее

Если сварочного аппарата в вашем арсенале нет, можно использовать деревянные пробки — их плотно забивают в трубу. Для надежности, можно стенки смазать универсальным клеем. Но такой вариант — с деревянными заглушками — не может служить слишком долго. От частых поворотов древесина будет стираться, так что через некоторое время придется поворотный механизм флюгера реставрировать.

Один из металлических флюгеров

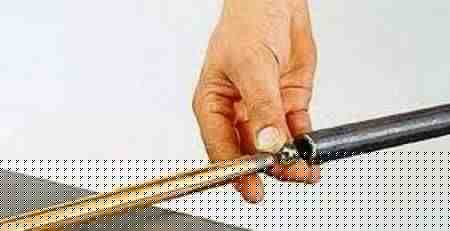

При сборке флюгера, на установленный штырь укладывается шарик от подшипника, сверху надевается корпус флюгера с приваренной трубой. Для более плавного вращения можно в механизм добавить масла. После этого можно считать, что флюгер своими руками вы уже сделали. Правда, надо его еще закрепить, а сделать это далеко не просто — работы на высоте с тяжелым и громоздким изделием в руках та еще задача.

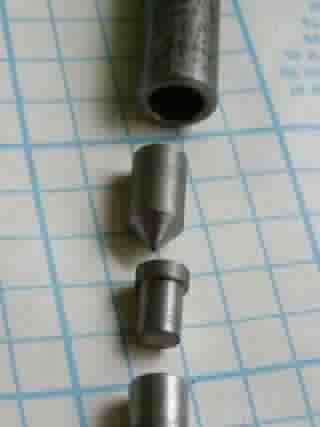

С выточенным конусом

Если найти шарик подходящего размера не получилось, но у вас есть знакомы токарь или вы можете работать с металлом, можно выточить конус, который заменит шарик.

Поворотный механизм для флюгера с цилиндром

Сама схема сборки флюгера остается той же: к верхней трубе крепим корпус, а нижнюю фиксируем на шесте, коньке крыши и т.д.

Где взять или как сделать эскиз

Эскизы для флюгера можно найти с размерами, а можно создать из подходящей картинки. Для этого любую понравившуюся картинку надо загрузить в один из фото-редакторов, увеличить до нужного размера и распечатать. Этот фокус можно провернуть с COREL.

Еще вариант — открыть рисунок в Автокаде, обвести контуры полулиниями. Получится нужный контур. Его можно увеличить до нужных размеров.

В программах, из любого изображения можно сделать эскиз для флюгера

Если с компьютерными программами вы не слишком дружны, придется работать руками — расчертить рисунок на небольшие квадраты, затем переносить на бумагу с большим масштабом.
