Армопояс как правильно сделать

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

При неравномерной усадке дома, при сезонных пучениях почвы, при землетрясениях, — армопояс удерживает геометрию здания.
Армопояс может выровнять стены по горизонтали.
Придание жесткости всему зданию из газобетона.
Локальные нагрузки распределяются равномерно на несущие стены.
Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

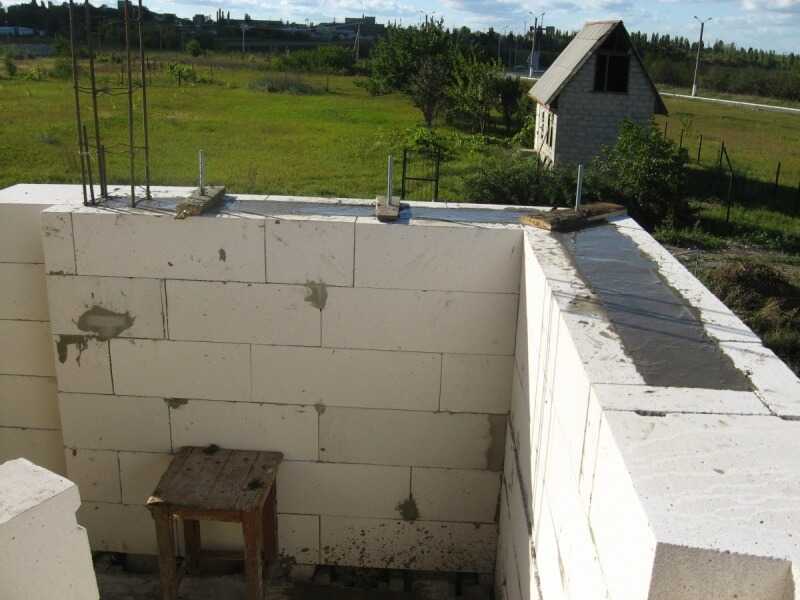

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

Каркас арматуры пояса должен быть непрерывным.
Армопояс должен быть на всех несущих стенах.
Нахлест продольной арматуры минимум 800 мм.
Каркас делается из двух рядов арматуры по два прута.
Минимальная толщина продольной арматуры – 10 мм.
Желательно использовать длинные (6-8 метров) прутки арматуры.
Диаметр поперечной арматуры – 6-8 мм.
Шаг поперечной арматуры – 200-400 мм.
Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
Продольная и поперечная арматура связывается между собой вязальной проволокой.
На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Изготовление каркаса из арматуры

Само понятие «армопояс» подразумевает наличие внутри бетонного изделия арматурного каркаса. Именно с формирования этого элемента конструкции нужно начинать выполнение данной строительной задачи. Чтобы связать каркас, необходимо запастись арматурой сечением 8-12 мм, которая будет играть роль продольной сердцевины. В зависимости от толщины прутов, вида строительного проекта и степени сейсмоактивности региона, в котором будет возведено здание, в устройство армопояса может входить 4 и больше таких сердечников, расположенных параллельно на некотором расстоянии друг от друга.

Чтобы зафиксировать арматуру в нужном положении, ее привязывают по всей длине к прямоугольным кольцам, сделанным из стальной проволоки сечением 5-6 мм.

Пруты лучше располагать внутри колец. Расстояние же между кольцами должно быть около 30 см, если они будут находиться над сплошной стеной, а над оконными перемычками оно должно составлять 15 см

Важно правильно рассчитать габариты каркаса, чтобы он свободно помещался внутри опалубки и его части не выступали потом из бетона. Решающим фактором, позволяющим соблюсти данное условие, является соответствующий размер колец

Когда необходимо усиление строительных конструкций армированным поясом

Армпояс может понадобиться для реализации таких задач: повышения прочности несущих стен, создания ровного основания для установки межэтажных панелей, равномерного распределения разных типов нагрузок, предотвращения деформации стен, уменьшения негативного воздействия на здание внешних факторов, обеспечения максимальной устойчивости конструкции, увеличения запаса прочности.

Когда обязательно нужно создавать армопояс:

При многоэтажном строительстве, где это предписывается строительными нормами
При возведении стен из пористых материалов (газобетон, шлакоблок), которые могут сминаться и разрушаться
Если строительство осуществляется на слабых грунтах и есть вероятность осадки – монолитный пояс выполнит роль стяжки и не позволит появиться трещинам
Когда фундамент мелкозагублен или выполнен из сборных блоков
Дом строится в сейсмоактивной зоне

Избежать необходимости обустраивать железобетонный пояс можно в случаях, если капитальные стены возводятся из кирпича или блока с хорошими прочностными характеристиками, а фундамент заливается ниже уровня точки промерзания грунта. В остальных же случаях вопрос о том, нужен ли армопояс под монолитное перекрытие, не поднимается вообще: контур усиления становится обязательным элементом сооружения.

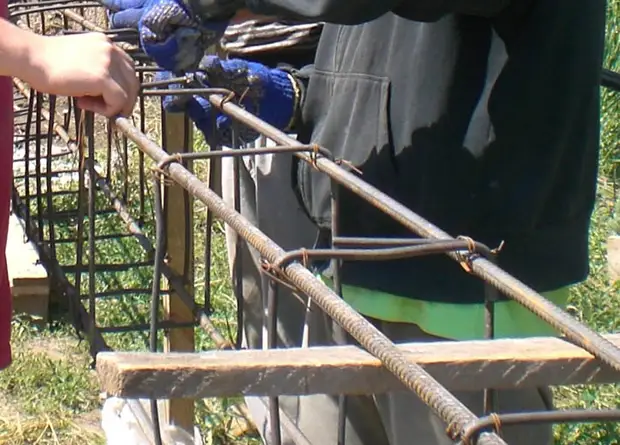

Изготовление арматурной сетки/каркаса

Чтобы армопояс был качественным, а соответственно дом надежным, нужно знать, как правильно сделать армосетку/каркас. Соединение прутьев арматуры между собой осуществляется вязальной проволокой, а не сварочным швом. Это обусловлено тем, что при сварке место возле изготавливаемого шва перегревается, что приводит к ослаблению прочности арматуры. Но без сварочных швов при изготовлении сетки не обойтись. Середина и концы каркаса свариваются, остальные же соединительные узлы связываются.

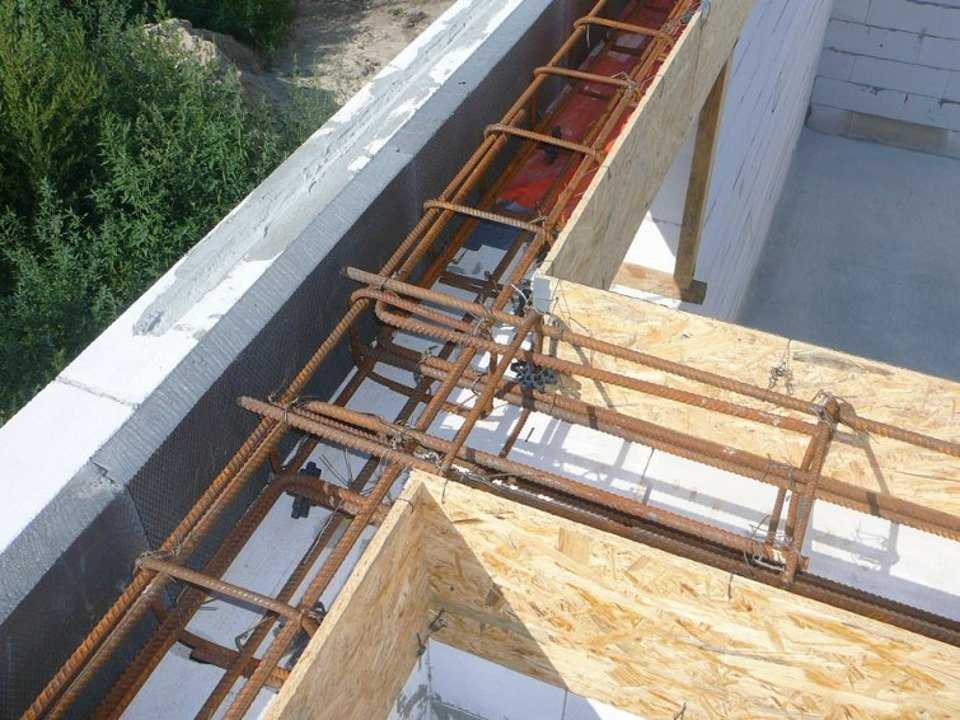

Уложенный каркас в армопояс

Прутья скрепляются для фиксации арматуры в необходимом положении при заливке бетоном. Для этих целей используется тонкая проволока, от нее прочность сетки/каркаса не зависит.

Чтобы сделать каркас возьмите 2 жилы толщиной 12 мм и длиной 6 м, при этом для поперечной арматуры вам будет достаточно прутьев толщиной 10 мм. По центру и краям поперечную арматуру следует приварить. Остальные же прутья просто вяжутся. После изготовления двух сеток, подвесьте их так, чтобы образовался зазор. Сварите их с краев и по центру. Таким образом, у вас получится каркас. Для изготовления пояса, каркасы сваривать нет надобности. Их укладывают внахлест на 0,2–0,3 м.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Это интересно: Выбор арматуры для перекрытия: выкладываем во всех подробностях

Каким бывает устройство армированного пояса

Для долговечного и надежного фундамента требуется немало строительных материалов. Чтобы избежать напрасных расходов, эксперты рекомендуют использовать специальный калькулятор расчета армопояса. Найти его можно на тематических сайтах – достаточно лишь ввести основные параметры будущего фундамента. Точный расчет армопояса осуществляется исходя из таких данных:

длина ленты;
ширина ленты;
желаемая высота фундамента;
количество ниток арматуры;
диаметр арматуры.

В современном строительстве используется несколько армированных поясов. Каждая конструкция армопояса, представленная ниже, отличается методом укладки и назначением. Рекомендуется учитывать особенности каждого из них для долговечного и грамотного строительства:

первый пояс (ростверк) заливается одновременно с ленточным фундаментом (бетон заливается в траншею на 300-400 мм) Это – залог прочности внешних и капитальных внутренних стен;
второй пояс укладывается поверх фундаментных блоков высотой 200-400 мм

Так как с его помощью распределяется нагрузка на фундамент от всего дома, укрепление важно использовать при строительстве каждого этажа многоэтажных сооружений;. Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем

Третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем

третий пояс предназначен для стяжки стен и предотвращения появления трещин в будущем. Устройство опалубки армопояса способствует равномерному распределению нагрузки над оконными и дверными проемами – оно укладывается поверх силикатных блоков, под плиты междуэтажных перекрытий;
армопояс под крышу принимает на себя всю нагрузку от кровли, негативное воздействие сильного ветра и осадков. Он выполняется под балками кровли для укрепления бруса с помощью анкерных болтов.

Что такое армопояс

Армированный пояс, он же монолитный пояс — это специальная конструкция, которая решает несколько задач.распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от нагрузки на стропильную систему крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Основные схемы

Рабочие схемы для производства армосетки сейсмопояса определяется проектом домостроительства. Как правило, она выполняется из 4-х рабочих стержней установленных продольно, а также хомутов-перемычек, размещенных в промежутках и скрепленных вязальной проволокой. В сечении подобный каркас должен иметь прямоугольник или квадрат

Через 20-30 см продольная арматура скрепляется перемычками-хомутами, для этого используют арматуру Д= 6-8 мм. Для соединения обычных элементов каркаса применяют вязальную проволоку, сваривают только стальные стержни с маркировкой «С», например, А500С. Длина сварного шва допускается из расчета 10Д. То есть если арматура диаметром 12 мм, то шов должен быть не менее 120мм.

Случаи, не требующие создания армированных поясов

Оговоримся, все сказанное в этой главе абсолютно не касается разгрузочных поясов подкрышного и межэтажного типа, поскольку их устройство обязательно во всех случаях.

Итак, более конкретно:

Устройство монолитного фундамента, имеющего в качестве основы плиту-подушку, исключает необходимость создания, как «ростверка», так и цокольного армопояса;
Строительство зданий каркасно-панельного типа и сооружений из дерева также обходится без выполнения этих элементов;
Устройство свайного «ростверка» вполне успешно выполняет функции армированного пояса цокольного типа, что вполне оправдывает его сооружение;
Отсутствие под сборным ленточным фундаментом «ростверка» сводит к нулю необходимость и целесообразность устройства цокольного армопояса, ввиду его невозможности противостоять нагрузкам.

В качестве вывода из вышеприведенной информации хочется акцентировать следующие моменты:

армированный пояс – исключительно важный элемент любой несущей конструкции;
конструктивное исполнение армопоясов не требует применения сложных технологий и дорогостоящего оборудования;
существуют определенные типа разгрузочных поясов, имеющие конкретное функциональное назначение;
материальные средства, затраченные на устройство армопоясов, окупаются высокой надежностью и долговечностью сооружений.

Виды и особенности армопоясов

Обычно армопоясы классифицируются по месторасположению:

Цокольный – как правило, устройство выполняется над цокольным этажом под все несущие стены с целью уравнивания нагрузок на основание.

Фото 2. Цокольный армированный пояс
Ростверк – является частью свайно-ростверкового фундамента, располагается поверх предварительно сооруженных свай.

Рисунок 3. Ростверковый армопояс
Межэтажный – сооружается между стенами нижнего и верхнего этажей под плитами перекрытия.

Фото 4. Межэтажный армированный пояс под плиты перекрытия
Разгрузочный – устраивается под крышей. Позволяет упростить процесс возведения стропильной системы – на него удобнее монтировать мауэрлат.

Фото 5. Разгрузочная монолитная железобетонная лента

Варианты устройства армопояса, конструктивные схемы

При монтаже железобетонного пояса применяется два вида опалубки:

съёмная,
несъёмная.

К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.

Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

Использование готовых блоков

Преимущества U-блоков из газобетона перед съёмной опалубкой:

Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
Сокращается время изготовления железобетонной балки.
Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.

Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.

Стандартные геометрические размеры выпускаемых U-профилей:

длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
высота 0.2-0.25 м;
ширина 0.2-0.4 м;
утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.

Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.

Использование доборных блоков

Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.

Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.

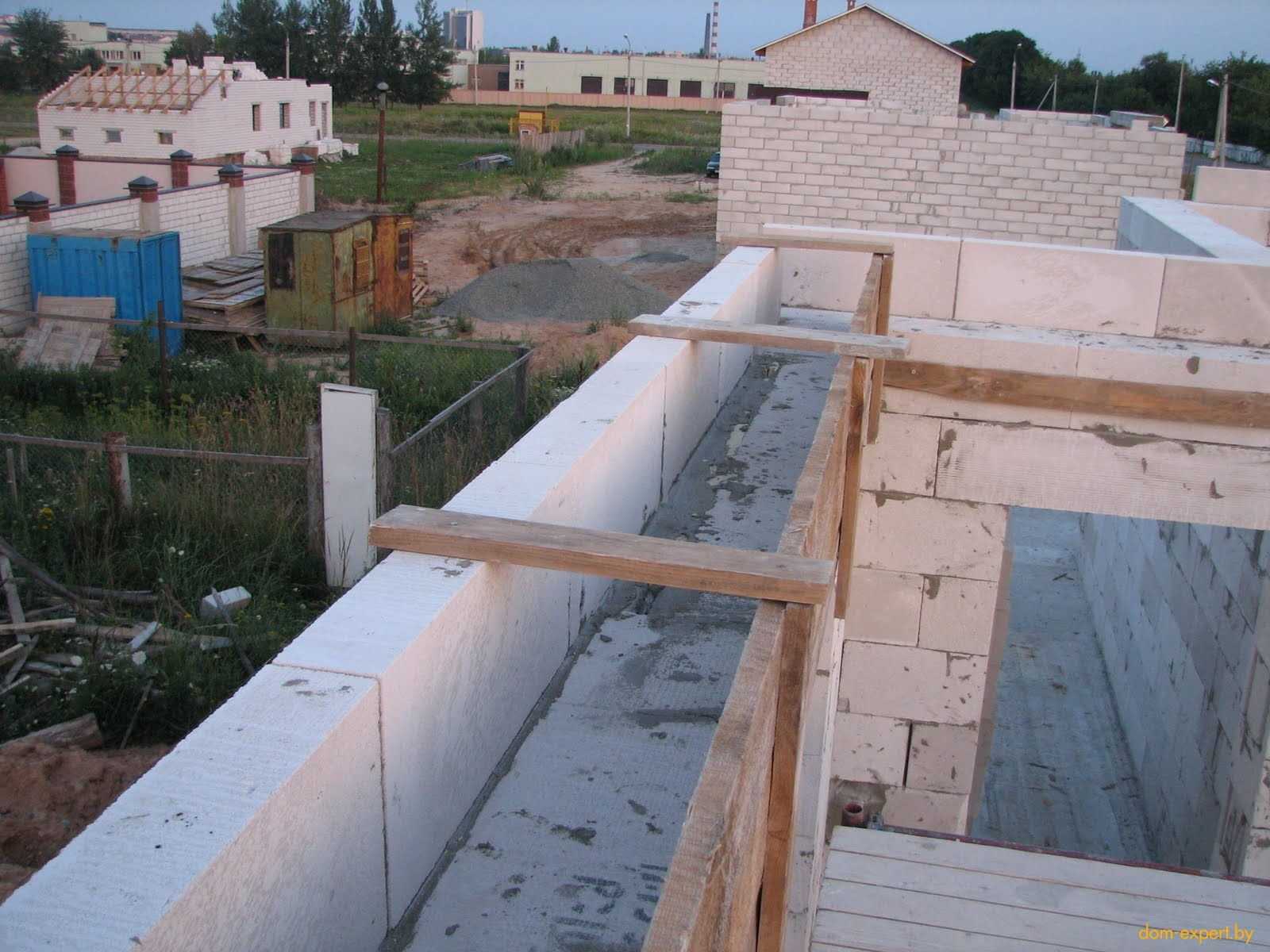

Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.

Делается это так:

С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
После схватывания монтируются балки с опорой на бетон.

Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.

Применение двухсторонней опалубки

Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.

Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.

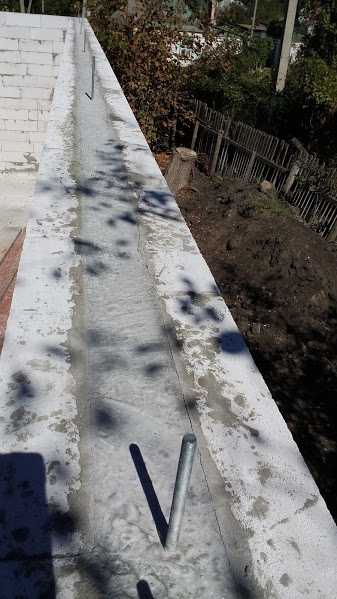

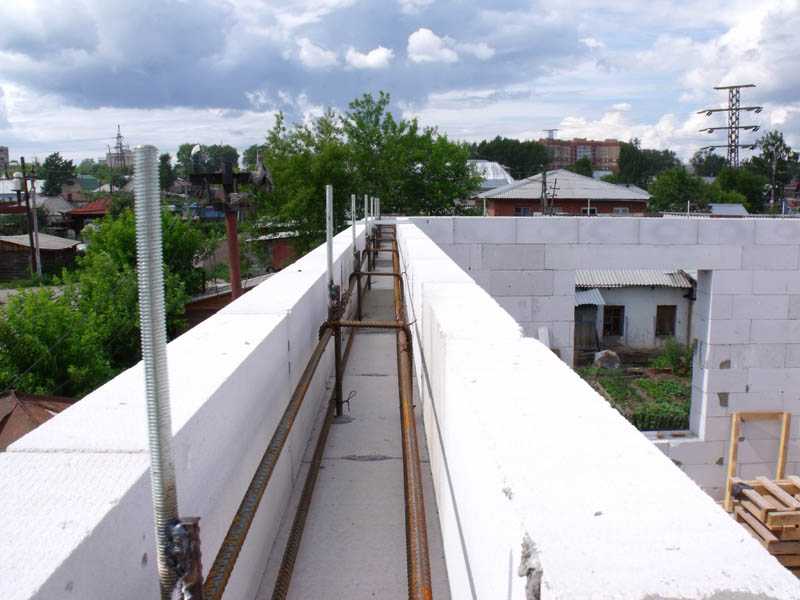

Армирующий пояс под мауэрлат

Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.

При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.

Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.

Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.

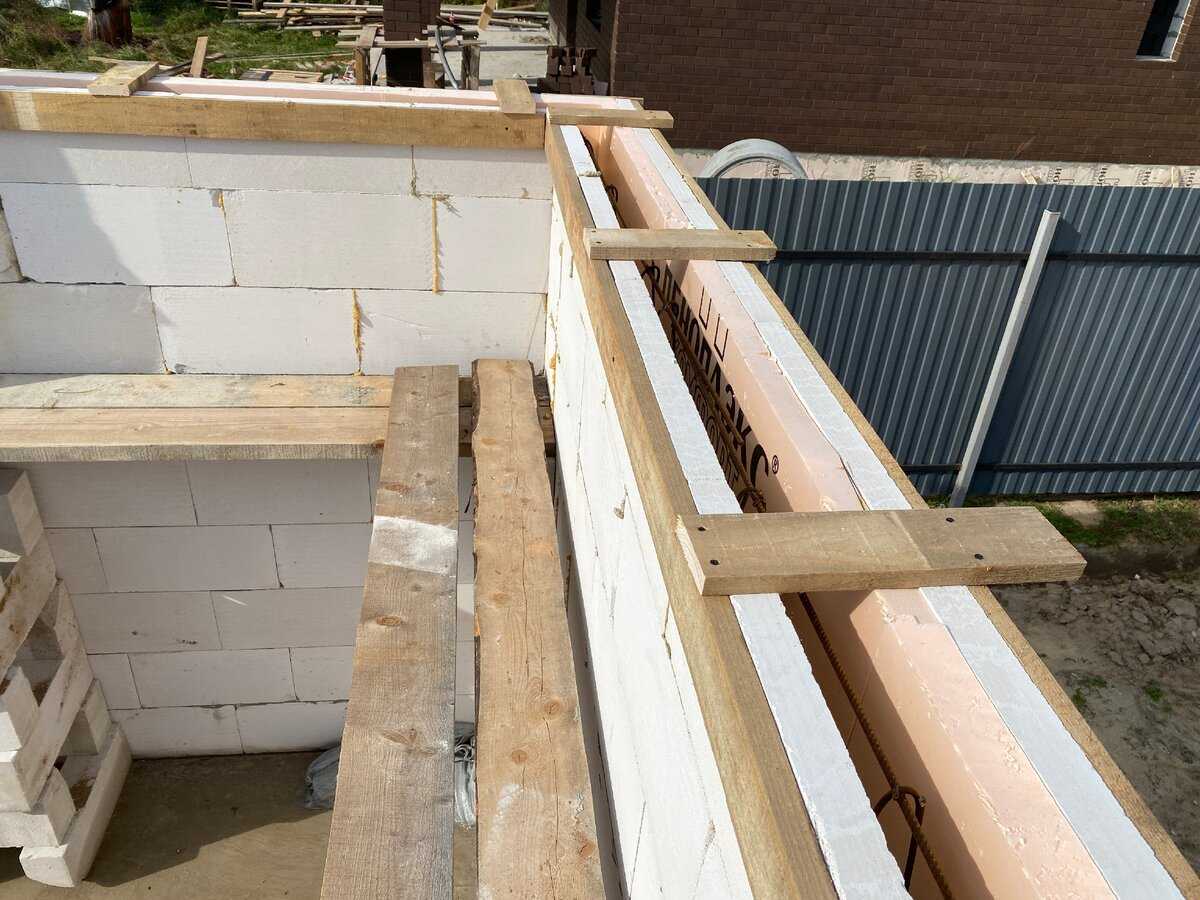

Опалубка

Установка и закрепление опалубки осуществляется несколькими методами. Чтобы установить деревянные щиты, необходимо пропустить через них анкера, монтировать на них заглушки при помощи электросварки. Цель этих действий – зафиксировать опалубку таким образом, чтобы под весом бетона она не выдавливалась.

Для закрепления опалубки при заливке межэтажного армопояса чаще используется более простой способ. На нижней части щита следует закрепить шуруп диаметром 6 мм, длиной 10 см. Расстояние между ними – 0,7 м. Итак, приложите деревянный щит к стене, высверлите сквозь него отверстие, вставьте в него грибок и забейте шуруп.

Деревянная опалубка Верхнюю часть опалубки также закрепляют быстрым монтажом. Но в этом случае следует вкрутить саморез, а не шуруп. Итак, проделайте отверстие в кирпиче лицевой кладки. Затем вбейте в него арматуру. Если кирпич полнотелый, то дело обстоит проще – просто вбейте гвоздь/арматуру в вертикальный шов. Саморез и арматуру стяните вязальной проволокой. Расстояние между элементами крепежа – 1–1,2 м. Такое крепление способно противостоять предстоящим ему нагрузкам.

После того как армопояс затвердеет, снять опалубку можно при помощи ломика/гвоздодера. В теплый сезон бетон схватывается за сутки. В этом случае демонтаж опалубки можно осуществлять на следующий день. В холодный сезон эту процедуру проводят спустя несколько дней.

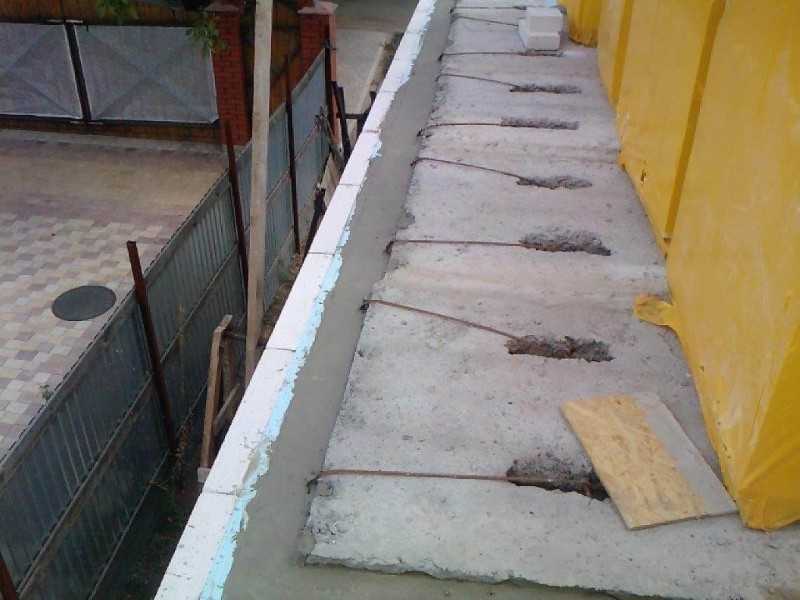

Межэтажный

Между стеной и плитами перекрытия тоже нужно сделать армопояс. Его заливают вдоль внешних стен высотой от 0,2 до 0,4 м. Межэтажный армопояс позволяет сэкономить на дверных/оконных перемычках. Их можно сделать небольшими и с минимумом арматуры. Таким образом, нагрузка на конструкцию будет распределена равномерно.

Опалубка для межэтажного армопояса Армирование межэтажного пояса выполняется сеткой из ребристых арматурных прутьев толщиной 10–12 мм в 2 жилы. Если толщина стен варьируется в пределах 510–610 мм, то в качестве опалубки можно использовать двухстороннюю кирпичную кладку, как и для цокольного пояса. Но при этом для внутренней кладки следует применять забутовочный кирпич, а для наружной лицевой. В таком случае армопояс будет иметь ширину равную 260 мм. При меньшей толщине стен забутовочный кирпич следует уложить на ребро либо использовать вместо него деревянную опалубку, а с внешней стороны так же, как и в предыдущем случае укладывается лицевой кирпич.

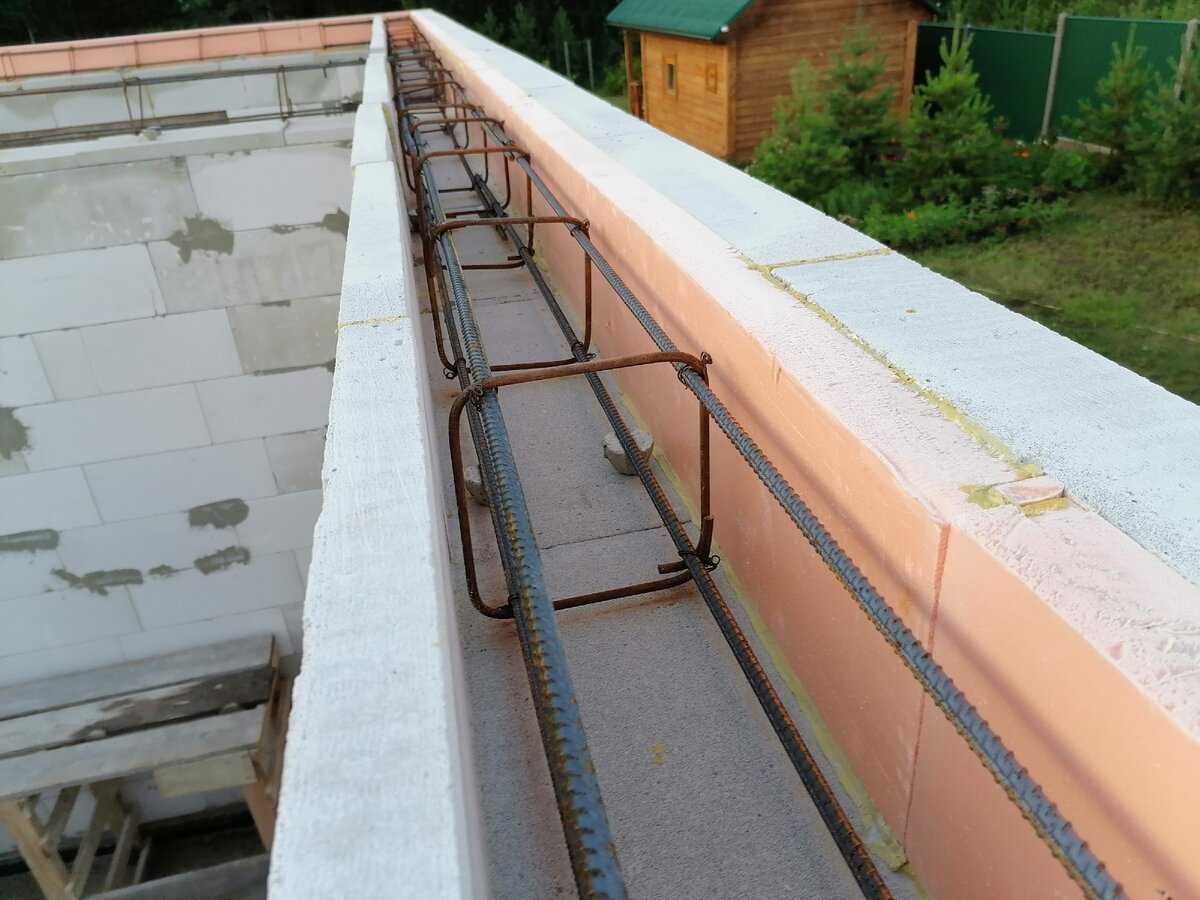

Установка арматурного каркаса на стену

Готовый каркас следует разложить по всему периметру здания поверх последнего ряда блоков или кирпичей, составляющих стену.

Вес каркаса в сборе довольно приличный, поэтому поднятие его на стену в одиночку может стать проблемой. Да и вообще, сделать армопояс своими руками без посторонней помощи будет очень трудно.

Если дом достаточно большой, то на каждую стену, возможно, понадобится не один каркас. Все установленные отдельно части изделия прямо на стене нужно соединить между собой, делая нахлест не менее 25 см, что должно учитываться при сооружении каркаса. А места, где сходятся его перпендикулярно расположенные части, следует соединить угловыми сегментами, изготовленными из кусков арматуры, привязав их проволокой.

Чтобы армопояс был лучше связан со стеной, можно забить или забетонировать в нее сверху через каждый метр крючки из арматуры.
