Деревянные ворота своими руками

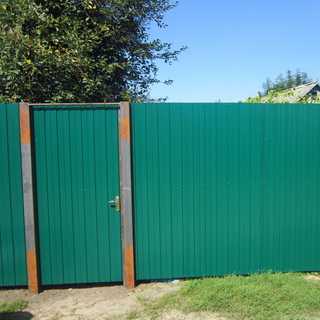

Делаем калитку

Для самостоятельного изготовления отдельно стоящей калитки необходимы:

  • профилированная труба, имеющая сечение 60х60х3 мм;
  • прямоугольная труба с сечением 40х20х2,5мм;
  • материал для обшивки;
  • петли.

Процесс создания предполагает следующую последовательность действий.

  1. Устанавливаются опоры (принцип установки точно такой же, как и при установке столбов для ворот).
  2. Делается каркас калитки:
    • берется труба с сечением 40х20х3 мм, из которой вырезаются заготовки (две стойки и две перекладины);

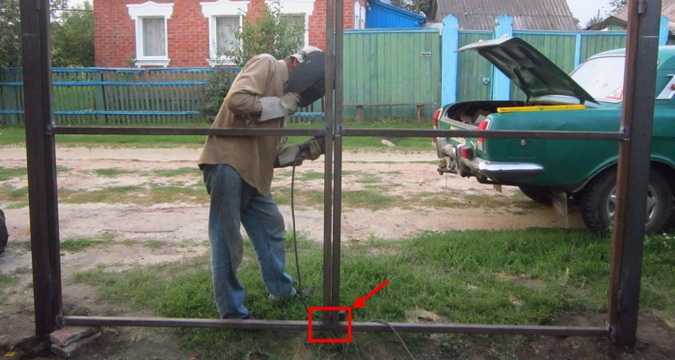

    • сваривается каркас рамы;
    • поперечины привариваются к опорным столбам так, чтобы они слегка держались;
    • проверяется с помощью уровня горизонтальность поперечных перекладин (при необходимости производится выравнивание);
    • привариваются вертикальные части рамы (угол между частями должен составлять 90С).
  3. Привариваются петли: начинать необходимо с нижней петли.
  4. После установки петель убираются созданные первоначально.
  5. Делается усиление калитки: берутся металлические трубы, прикладываются к каркасу, на них с помощью мела отмечаются места срезов, далее с помощью болгарки готовятся нужные элементы и привариваются.
  6. Создается усиление для замка.
  7. Проводятся сварочные работы, направленные на закрытие открытых срезов труб.
  8. Производится шлифовка изделия, его грунтовка и покраска.
  9. Отрезается лист профнастила, примеряется к каркасу, проверяется, чтобы калитка хорошо открывалась. Если все хорошо, хорошенько прикручивается на саморезы.

Установка дачных металлических распашных ворот своими руками (с фото)

Для установки металлических распашных ворот стойки сооружают на фундаменте, заложенном ниже глубины промерзания грунта. Обычно для установки столба бурят шурф глубиной 1,5—1,7 м. После того как застынет бетон, можно приварить к опорам петли и навесить створки.

В распашных металлических воротах для дачи створки навешивают на петли амбарного типа, которые крепят к воротным столбам по краям проема. В зависимости °т тяжести ворот к каждой стойке приваривают 2 или 3 петли. Створки Распахивают на улицу или во двор в зависимости от места крепления Петель и наличия свободного пространства перед забором или за ним.

Так как труба рамы имеет толщину стенки 1,5—2 мм, для усиления крепления под каждую нижнюю часть цилиндрической воротной петли нужно приварить отрезок уголка с полкой 25 мм. Такое же усиление потребуется и для стойки, если она сделана из профилированной трубы с толщиной стенки 2 мм.

Как показано на фото, для ворот из металла готовые створки приставляют к стойкам, опирая на кирпичи, выравнивают их по горизонтали и вертикали, фиксируют относительно стоек мягкой проволокой, после чего приваривают петли:

Для того чтобы стопорить ворота в закрытом, а при необходимости и в открытом положении, понадобятся задвижки в виде шпингалета — по одной на каждую створку (если у ворот не предусмотрена верхняя перемычка) или по две (если ворота сверху перекрыты). Задвижки можно купить готовые, а можно сделать самостоятельно, приварив к раме отрезки оцинкованной трубы 1\2 и вставив в нее стальной пруток диаметром 12 мм с загнутым концом. В землю в соответствующем месте нужно вбить или забетонировать другой отрезок трубы, для того чтобы шпингалет прочно фиксировал створку.

Обшивать рамы профлистом или листами поликарбоната можно как до монтажа, так и после, когда они уже будут стоять в проеме. Крепят эти материалы саморезами по металлу. Желательно так подобрать направление обшивки, чтобы листы не имели швов в пределах одной створки. Предварительно раму следует покрыть грунтом и краской. Если предполагается обшить створки листовой сталью или кровельным железом, то целесообразно вначале обшить раму листами с помощью сварки, а уже затем монтировать на ней навесы и задвижки. Разумеется, грунт и краску наносят после сварочных работ.

Далее описано, как сделать металлические ворота на подвеске.

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

  1. К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

  1. К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
  2. Производится облицовка воротных створок:
    • 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
    • 2) с помощью ножниц по металлу вырезаются требуемые листы;
    • 3) все имеющиеся кромки тщательно зачищаются;
    • 4) листы накладываются внахлест, имеющий одно направление;
    • 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.
  1. Производится окрашивание готового изделия.

Как сделать сдвижные ворота из листового металла своими руками

Установка сдвижных металлических ворот своими руками рекомендована в тех случаях, когда требуется перекрыть широкий проезд, причем без установки верхней несущей балки. Их конструкция имеет четыре основных узла:

  • каркас-ферму высотой 1800 и длиной 6500 мм с направляющим роликом и концевым упором;
  • направляющий швеллер длиной 6500 мм со стопором и упором;
  • правый (если смотреть на ворота со стороны двора) опорный столб из квадратной трубы 80 х 80 х 2500 мм с установленными на нем опорным и направляющим роликами;
  • левый опорный столб тех же габаритов с приемным роликом и запорным шпингалетом.

Каркас сдвижной створки сварен из квадратных труб 40 х 60 х 2 мм и 40 х 25 х 2 мм с установленной для крепления металлопрофиля окантовкой из уголка 25 х 25 х 3 мм. Каркас состоит из прямоугольной рамы, которая перекрывает пролет двора, и треугольной консоли, на конце которой закреплен ведущий ролик. Посредине прямоугольной рамы вварена рама для калитки. С левой (противоположной от консоли) стороны к торцу нижней трубы рамы приварен уловитель из отрезка металлической полосы, который облегчает попадание створки на опорный ролик левого столба. Дополнительная продольная вставка от рамы калитки до конца консоли увеличивает прочность и жесткость этого конструктивного узла.

Чтобы сделать сдвижные ворота так, как предполагает правильная технология, нужно в нижний угол консоли вварить втулку крепления оси ролика, перемещающегося по швеллеру при движении ворот. Этот ролик состоит из корпуса, оси, распорной шайбы, двух подшипников №80205 и шайбы с гайкой М14. Такую же конструкцию имеет каждый из роликов, по которым катится нижняя опорная труба, и тех, которые направляют движение верхней трубы рамы ворот.

После того как закуплены материалы и комплектующие, нужно выточить детали роликов и собрать роликовые узлы. Затем готовят ямы для опорных столбов, устанавливают их и бетонируют. В столбах сверлят отверстия для осей роликов на высоте 150 мм от земли.

Пока застывает раствор, можно приступить к изготовлению каркаса. Заготовленные в соответствии с проектными чертежами детали нужно разложить на ровной поверхности и соединить электросваркой. Верхний и нижний ребра каркаса должны быть строго параллельны, а все выполненные соединения абсолютно надежны, без раковин и не-проваров. Кроме контрольных измерений размеров можно провести Дополнительную проверку путем «прокатки» готовой рамы между предварительно смонтированными на правом опорном столбе верхним направляющим и нижним опорным роликами.

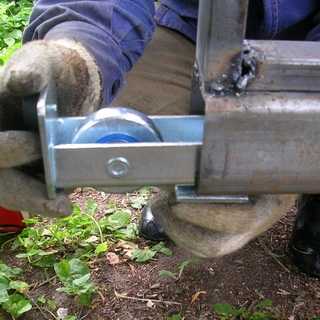

Вдоль его стены на высоте, соответствующей положению нижнего ролика на правом опорном лбе, нужно просверлить глухие отверстия и болтами М12 х 140 мм Дюбелях закрепить монтажные пластины. К этим пластинам строго параллельно земле нужно приварить направляющий швеллер. К швеллеру сверху приваривают отбойный уголок 25 х 25, который будет удерживать ведущий ролик

Учтите, что самым нагруженным элементом конструкции ворот является именно этот ролик, поэтому его изволению следует уделить особое внимание

По бокам рамы наверху устанавливают концевые упоры из полосы. Приваривать их не стоит, лучше прикрутить болтами с возможностью дальнейшей регулировки.

После того как рама смонтирована, ее устанавливают на правом столбе между опорными роликами, а задний (консольный) ролик заводят в швеллер и прокатывают, проверяя легкость движения. Смонтированная конструкция должна обеспечивать плавное, без особых усилий перемещение рамы ворот вручную. Упоры выставляют так, чтобы ворота в крайних положениях при их закрывании и открывании не теряли контакта с нижним и верхним роликами правого столба.

После того как упоры конечных положений ворот займут назначенные им места, монтируют калитку с навесами, шпингалеты и замки.

В завершение работ всю конструкцию грунтуют, красят и обшивают ворота листовым металлопрофилем. Профлист обрезают так, чтобы он входил в проем рамы, и крепят к уголку.

Видео «Металлические ворота своими руками» демонстрирует все этапы работы:

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

  • болгарка. Предназначена для резки и шлифовки металлических заготовок;
  • нарезные диски;
  • шлифовальные диски;
  • сварочный аппарат;
  • электроды;
  • рулетка;
  • строительный уровень;
  • уголок;
  • молоток;
  • лопата;
  • мастерок.
  • компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
  • дрель. Если понадобится для крепления обшивки ворот;
  • клепатель, а также заклепки к нему.

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

  1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
  2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
  3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

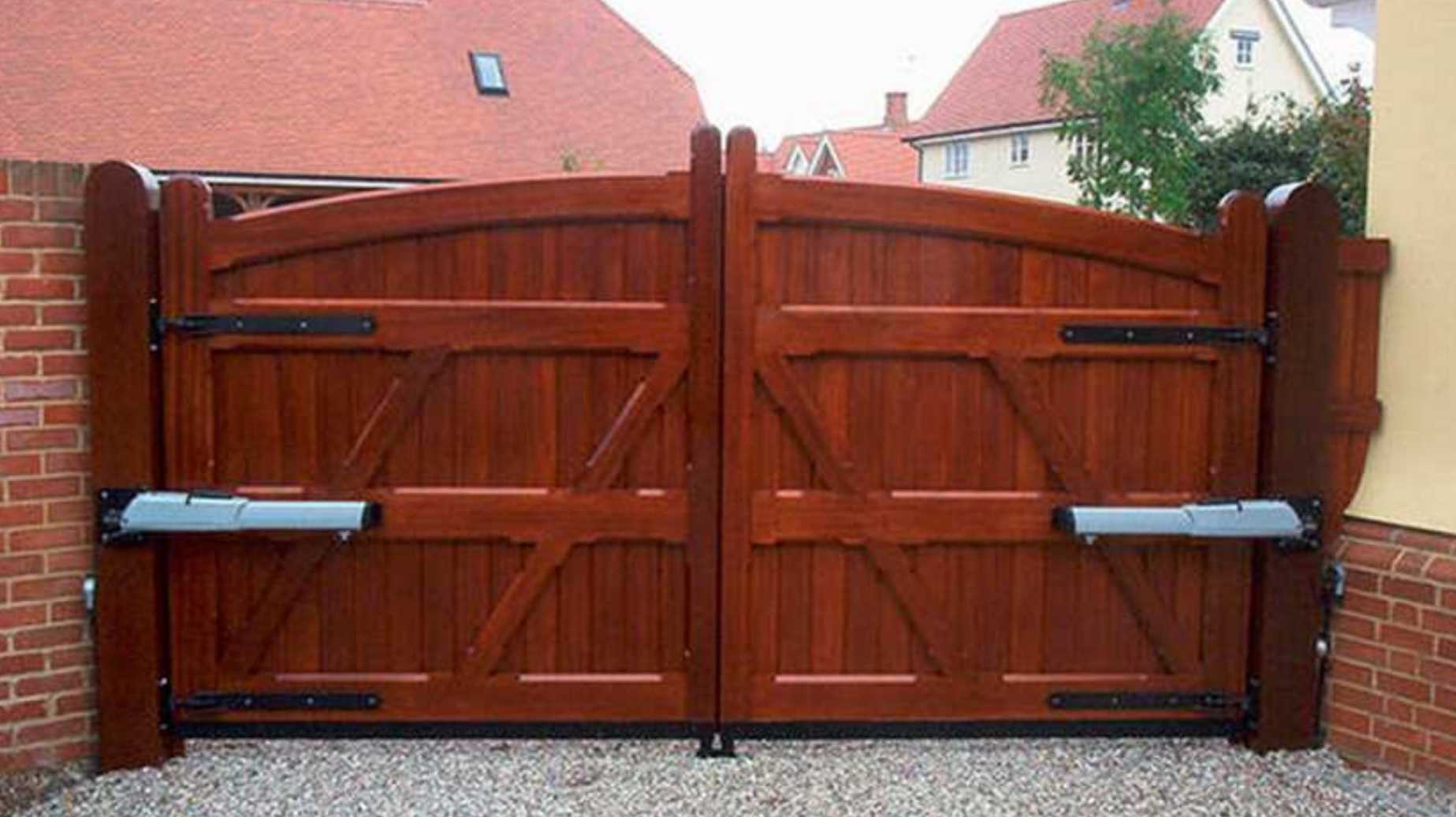

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Монтаж

Начать установку нужно с фундамента, поскольку на ворота будут приходиться динамические и статические нагрузки, основание должно быть весьма прочным и тяжелым. Фундаментом может служить большое деревянное бревно, которое нужно вкопать, а сверху повесить дверцы. Но дерево в сырости при перепадах температур так или иначе будет гнить, даже если его пропитать битумом. Лучше всего основание выполнить из бетона с армированием металлической сеткой или прутом.

Глубина заложения фундамента на пучинистых грунтах должна быть не меньше глубины промерзания. Эту величину можно найти в таблицах, например, на Северо-Западе РФ данный параметр составляет примерно 1,7 метра. Для устройства надежного фундамента нужно выкопать прямоугольную яму достаточной глубины. На дно лунки кладут рубероид или пленку, сверху размещают крупные валуны, затем заливают бетоном.

Далее установку деревянного столба следует осуществлять с применением уровня, затем аккуратно залить по бокам тем же раствором, возможно перемешанным с гравием или небольшими камнями.

Столбы, на которых будут держаться ворота, выкладывают из обычного полнотелого кирпича, подойдут и железобетонные. Металлические опоры для укрепления полотен ворот тоже необходимо залить цементным раствором, чтобы исключить качание конструкции.

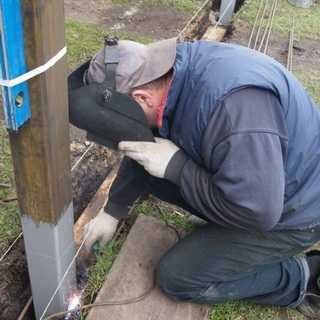

К металлическим столбам уже на заводе могут быть приварены петли или места для их крепления. Если используется полнотелый кирпич, необходимо закрепить петли еще при кладке. К деревянным модификациям петли прикручивают на гайки, желательно заранее покрыть древесину антисептиком. Установка створок должна производиться на расстоянии не менее 50 мм от земли, иначе при любом попадании снега или даже опавших листьев ворота не смогут открыться.

Раму для ворот можно сделать из дерева или штакетника, соединяя ее элементы на металлические уголки или без них. Во втором случае желательно соединить противоположные углы подкосами. Возможно соединение дерева на шип или в «ласточкин хвост».

О том, как сделать распашные ворота для дачи своими руками, смотрите в следующем видео.

Монтаж

Выполнив все подготовительные процедуры, приступаем к изготовлению самой конструкции.

Каркас

В соответствии с габаритами входного проема обрезаем деревянный брус до требуемых значений и выкладываем на ровное место таким образом, чтобы получился прямоугольник или квадрат в зависимости от типа ворот.

Проверяем горизонтальность и вертикальность разложенных брусьев, после чего просверливаем отверстия в угловых соединениях и скрепляем конструкцию саморезами или нагелями. Нелишним будет углы и центр рамы дополнительно усилить соответственно стальными уголками и поперечными балками. Концы последних изделий обрезаются под углом 45?, размещаются крест-накрест и фиксируются саморезами.

Отделка

Следующее мероприятие – изготовление и обработка поверхностей элементов облицовки. В зависимости от выбранного материала и размеров створок нарезаем требуемое количество досок. Как правило, для обшивки используется сосна, поскольку деревянная продукция из нее имеет небольшой удельный вес и наибольшую защищенность от пагубного воздействия факторов окружающей среды.

Облицовочная доска размещается вплотную друг к другу и фиксируется саморезами к каркасу. По завершении все неровности обрезаются и обрабатываются шлифовальной машиной или мелкой наждачной бумагой.

Установка петель и крепление створок

Подготовив створки ворот, приступаем к установке металлических петель. В случае прикрепления к рамной конструкции навесные детали привариваем непосредственно на раму, а в варианте крепления к деревянным основаниям – на опорные столбы. Для определения оптимального места расположения необходимо от верхней и нижней границы опоры отступить расстояние, равное 1/4 общей высоты столбы и наметить место. После чего закрепить петли на столбах и навесить створки.

Обработка поверхности

Ворота практически готовы, остается только прогрунтовать и покрыть поверхность антисептиками. Дав необходимое время для просушки, приступаем к размещению фурнитуры: ручек, замков и засовов. Для придания благородного вида ворота впоследствии можно украсить различными коваными элементами.

Надежные засовы

Они могут быть в качестве Г-образных металлических стержней, расположенных на створках. Для их функционирования необходимо разместить в предполагаемых местах вхождения в грунт два небольших отрезка трубы с диаметром, обеспечивающим свободный ход стержня, а также на каждой створке изготовить площадку под фиксацию ручки крепежного изделия в поднятом состоянии.

Петли для деревянного забора

Процедура возведения деревянных ворот своими руками является несложным мероприятием и доступным к реализации каждого человека. Как и при проведении любых строительных работ, для достижения всех поставленных целей необходимо четко следовать советам специалистов, проводить точные замеры и использовать качественный материал. Выполнение всех этих пунктов в совокупности с плановым периодическим уходом обеспечит надежное функционирование въездных ворот на протяжении многих лет.

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

  • прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
  • характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
  • не требует места для открывания;
  • в открытом состоянии не занимает полезное пространство;
  • предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
  • может утепляться специальными пенополистирольными панелями;
  • может открываться вручную или оборудоваться автоматической системой открывания;
  • подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

  • она может устанавливаться только в прямоугольные проемы;
  • в открытом состоянии уменьшает высоту проема (ориентировочно на 20 см).
  • цельное полотно ворот делает невозможным ремонт отдельных участков – в случае повреждения требуется полная замена всего элемента;
  • ворота оснащаются пружинным механизмом, который рассчитан на определенную массу конструкции, поэтому при выполнении теплоизоляции следует учитывать вес утеплителя: если масса утепленных ворот значительно возрастет, необходимо устанавливать противовесы;
  • между полотном и рамой возможно наличие щелей, которые устраняются с помощью резинового уплотнителя, но такие ворота рекомендуется устанавливать только в неотапливаемых гаражах.

Изготовление ворот

Собрать каркас для ворот можно несколькими способами. Приведем наиболее простой:

Распилите балки по размерам так, чтобы после облицовки доски выступали за его пределы на 20-25 сантиметров с каждой стороны. Если вы собираетесь строить ворота высотой 2 метра, то прямоугольник каркаса должен иметь высоту 1,6 метра. Обработайте поверхности бруса рубанком

Сейчас на пилорамах можно приобрести уже заранее отделанные доски и бруски, что позволит вам избежать этой части работ.
Детали из дерева покрой антисептическим раствором, который предотвратит гниение.
Разложите каркас в соответствии с чертежом так, чтобы получить ровные прямоугольники.
Особое внимание уделите прямоугольной или квадратной раме, она должны быть ровной. Закрепите брус по периметру при помощи саморезов или нагелей.
После изготовления рамы установите поперечные балки под углом 45 градусов

Эти детали также крепятся саморезами, методом одного шипа или нагелями. Наиболее простой метод крепления – на саморезы.
Теперь вам осталось лишь облицевать конструкцию. Для этого отмерьте доски, отрежьте их электролобзиком. Обработайте боковые поверхности антисептиком. Доски нужно расположить вплотную, закрепить саморезами. После обшивки устраните все неровности, пройдите по полученному щиту наждачной бумагой.
Следующим этапом работы является установка петель и посадка створок. Для этого части петель тщательно вымеряются и располагаются на столбах и готовых щитах. Чтобы посадить ворота на место, вам нужно найти помощника, который приподнимет створку и расположит ее на месте.
Всю поверхность готовых ворот обработайте грунтовкой и покрасьте. Для этого стоит использовать обычную эмаль или лак. Во время окраски можно придать древесине вид под старину, но сейчас в моде иные варианты.
Чаще всего воротам придают оттенок ближе к кирпичному, а необычного вида достигают за счет фурнитуры. Ее нужно устанавливать после того, как покрытие полностью высохнет.
Завершает работу установка засовов, которые закрепят их в одном положении. Для этого металлические стержни устанавливают на внутренней части конструкции, а в земле делают небольшую ямку.

При работе за основу стоит взять красивые готовые идеи для деревянных ворот и калиток. Изменить внешний стандартных ворот вид можно при помощи:

  • изменения формы верхнего среза;
  • использования необычных кованых деталей;
  • установки досок на щит под углом или выкладка из них узора.

Особенности

Чтобы добиваться гармонии, достаточно сделать ограду в том же стилевом направлении, как и дом из древесины, который стоит на участке. Множество шедевров из древесины веками стоят под снегом, разными температурами и дождем. Если делать все правильно, по технологии, то ворота прослужат очень долг. Следует учесть, что для ветренных мест не лучшим вариантом будет использование сплошных полотен.

Стилевое оформление бывает с разными вариациями, к примеру, нижняя часть сплошная, а верхняя решетчатая или ажурная. Так вы не просто сможете декорировать ограждение, но и сделаете ветровую нагрузку меньше, постоянно воздействующую на нее. Как итог, после сильных бурь не потребуется поднимать наклонившийся забор.

Подготовка всего необходимого для работы

Перед сбором инструментов и нужных материалов вам нужно будет составить чертеж будущих ворот и провести качественные замеры места для их монтажа. Пройдя эти две важные стадии, вы сможете понять, как сделать деревянные ворота самостоятельно, не прибегая к помощи специалистов.

Если вы хотите соорудить своими руками ворота для гаража, измерьте входной проем, а когда речь идет о дворе, установите точную длину между двумя окончаниями забора.

Теперь можете приступить к созданию эскиза. Для удобства используйте какой-нибудь готовый стандартный рисунок, наиболее понятный и распространенный представлен ниже.

Каркас распашных ворот

Исходя из этого изображения, нужно будет подставить только ваши числовые данные. Составив подробный эскиз, вам будет легче сориентироваться по количеству необходимых компонентов.

Для создания изделия своими руками вам понадобятся такие материалы и инструменты:

  • деревянные брусья диаметром не меньше 5х5 см или металлические трубы, профили диаметром около 5 см;
  • деревянные доски шириной в 10 см, толщиной в 2,5 см;
  • металлические петли;
  • электрический лобзик или ножовка по металлу;
  • ножовка по дереву;
  • измерительные приборы в виде рулетки, метра, строительного уровня и уголка;
  • электрическая или механическая дрель с набором сверл;
  • рубанок;
  • стамеска;
  • шуруповерт;
  • саморезы и нагели;
  • шлифовальная бумага;
  • грунтовая жидкость;
  • аппарат для сварки (по надобности);
  • дюбеля или анкера;
  • масляная краска или лак для дерева;
  • кисти.

Если вы делаете дворовые ворота из дерева, должны быть предусмотрены специальные опорные столбы. Если таковых опор нет, можете смастерить их своими руками. Для этого вам понадобятся два дубовых бруса или металлических трубы диаметром около 15 см.

Обрежьте их до нужной длины. Затем выкопайте две ямки на заранее обозначенном расстоянии, глубина их должна быть около 1 метра, а диаметр на 15 см больше чем сечение стоек. Здесь действует правило, чем глубже будут стоять опоры, тем прочнее и устойчивее будет вся конструкция.

Для большей прочности засыпьте в углубления немного щебня и утрамбуйте дно.

После этого установите опоры, зафиксируйте вертикаль по уровню и засыпьте ямки щебнем. Лучше всего будет, если вы забетонируете их цементным раствором. Также для большей надежность и улучшения внешнего вида можете обложить готовые опоры кирпичом.

Бетонирование столбов

Необходимые материалы и инструменты

Раму для ворот, как правило, делают из бруса 100х55 см. Для каркаса достаточно бруса 45х45 см. Обшивку делают из доски. Её толщина составляет 25 мм, а ширина – 10-15 см. Также для эстетической привлекательности или защиты от взлома можно установить металлические решётки поверх дерева или листы из стали. Каркас необязательно делать деревянным. Можно использовать круглые или профильные трубы. В этом случае и раму тоже необходимо делать металлической. Конструкция зашивается досками. Они и выглядеть будут лучше, в отличие от полностью деревянной, особенно если добавить кованные элементы.

Используйте качественные материалы для создания ворот

Важно перед постройкой определиться с моделью ворот и подготовить соответствующий чертёж. В первую очередь необходимо вымерять размеры проёма: высоту и ширину

Схему можно найти готовую в интернете. В этом случае только необходимо будет исправить все размеры под определённый проём. А можно начертить и самому. Есть специальные компьютерные программы, в которых легче это сделать. А в случае наличия опыта чертёж рисуется на бумаге.

При его составлении необходимо обращать внимание на следующие пункты:

  1. Боковые опоры и верхняя перемычка проёма находится внутри стены.
  2. Между створками и рамой должно оставаться не менее 1,5 см свободного места. Нужно это для того, чтобы створки могли беспрепятственно закрываться, даже если они разбухнут от влаги и покрутятся.
  3. Каркас конструкции должен иметь диагональные балки, так как это сильно укрепляет конструкцию.
  4. Допускается выход обшивки за края каркаса на 20-30 см. Хотя это необязательно и конструируется на усмотрение владельца.
  5. Составляя чертёж, необходимо точно соблюдать все размеры. Если в чём-то ошибиться, то исправить впоследствии проблему может оказаться трудно.

Изготовление и установка распашных деревянных ворот

Вся конструкция распашных деревянных ворот может быть изготовлена своими руками. Для этого понадобится самый элементарный столярный инструмент и минимум навыков. Следующие рекомендации можно использовать в качестве готовой инструкции.

Необходимые инструменты

Для обработки дерева понадобятся:

  • Бензопила.
  • Ручная пила.
  • Болгарка.
  • Молоток и гвозди.
  • Шуруповерт и саморезы.
  • Дрель.

Также на завершающей стадии будет необходима ленточная шлифовальная машинка.

Возведение каркаса

Сами по себе ворота состоят из двух створок, которые ограничиваются каркасной рамой.

Сначала необходимо изготовить ограничивающий каркас, а потом по его размеру сделать две одинаковые распашные створки.

По форме он будет прямоугольным: длинная сторона ограничит створки сверху и снизу, а короткие стороны будут монтироваться к краям забора. На сам каркас во внутренней части будут закреплены петли для створок.

  • Из бруса размером 10х10 сколачивается прямоугольник.
  • Угловые соединения взаимно спиливаются под 45о и крепятся металлическими уголками на саморезы.
  • Каркас подгоняется к внешним краям забора в месте монтажа портала и закрепляется на дюбель-гвозди. Для этого через каркас в заборе высверливаются отверстия.

Установка петель и крепление створок

Для створок изготавливаются квадратные легкие каркасы точно также, как была изготовлена основная несущая рама. После они обшиваются вагонкой, фанерой, тонким штакетником или обрезной доской – изделия подбираются на вкус владельца.

Шарнирный механизм, который называют петлей, состоит из двух частей – одна крепится на створках, а вторая, ответная, — на каркасе. Петли бывают двух видов – разборные и неразборные.

Если конструкция створок легкая, то подойдут неразборные петли, которые устанавливают на входных и межкомнатных дверях в квартирах.

Выбирается место взаимного крепления, так чтобы створки беспрепятственно закрывались и открывались. Для этого расстояние между петлями не должно быть слишком большим или маленьким: лучше всего смонтировать их с отступом от краев на 30-40 сантиметров. Если створки массивные, то можно смонтировать равномерно 3 или 4 петли.

После установки створок они должны закрываться и открываться, не препятствуя друг другу, соприкасаясь между собой и ограничивающим каркасом с зазором не более 2-3 мм.

Как только ворота смонтированы необходимо зачистить стыки и места с заусенцами при помощи шлифовальной машинки, а после приступить к окраске или пропитке поверхности.

Деревянные ворота и калитки, изготовленные своими руками, являются прекрасным завершением любого забора. Сведения представленные выше, можно использовать в качестве эффективного руководства, которое позволит не только сэкономить средства, но и получить качественное и функциональное изделие.

Этап 2. Изготовление каркаса

Z-образный каркас идеально подойдет для крепления штакетин и будет отлично противостоять деформациям. Получившаяся конструкция не провиснет.

Изображение №1: типовая схема z-образного каркаса

Для улучшения внешнего вида сделайте так, чтобы подкос, горизонтальные и вертикальные перекладины плотно соприкасались между собой. Калитка будет выглядеть гармонично.

Изображение №2: подробная схема калитки с z-образным каркасом

Важно! Каким будет каркас — решать вам. Главное — позаботьтесь о том, чтобы конструкция была достаточно жесткой

Для соединения элементов каркаса используйте длинные шурупы и закручивайте их под небольшими углами.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

Изготовление и воротных створок

Первое, что следует установить, это ширина будущего проема, т.к. размер створок должен составлять 1/2 от этой ширины. Например, если ширина проема составляет 3 м, то размер каждой отдельно взятой створки будет равняться 1,5 м

Кроме того, важно помнить, что между створками должен быть зазор в 1 см.

Изготовление воротных створок предполагает выполнение следующих работ:

  1. Изготавливается каркас:
    • 1) труба с сечением 60х30 мм при помощи болгарки разрезается на части: должно получиться 4 элемента размером по 2 м и 4 элемента по 1,5 м;
    • 2) на грунте делается разметка одной створки размерами 1,5х2 м, по углам этой разметки устанавливаются кирпичи;
    • 3) на кирпичи согласно размерам укладываются трубы, из которых будет сделан каркас;
    • 4) далее с помощью подручных материалов выравнивается поверхность таким образом, чтобы она была полностью горизонтальной: под кирпичи подкладываются любые кусочки строительного материала).
  2. Стыки каркаса свариваются при помощи сплошного шва.
  3. После сварки стыков с одной стороны, каркас переворачивается, и производится сварка с обратной стороны.
  4. Далее каркас усиливается:
    • 1) берется профильная труба 20х30;
    • 2) прикладывается к базовому каркасу и производится замер элементов для усиления;
    • 3) произведенные замеры переносятся на трубу, и из нее вырезаются требуемые элементы;
    • 4) вырезанные элементы приваривают к каркасу.
  5. Производиться обработка каркаса: шлифовка сварочных швов, удаление ржавчины и подтеков металла.

Плюсы дерева как материала

Дерево в качестве материала для ворот имеет много плюсов:

  • его легко обрабатывать, легче, чем металл,
  • это доступный материал,
  • оно красиво и долговечно.

Обычно используют хвойные породы, так как смола естественным образом защищает древесину от воды, грибка и гниения. Кроме того, хвойное дерево имеет красивую структуру. Смола может от тепла выступать на поверхность, образуя капли, но это незначительный недостаток. Чаще всего используют:

  • сосну — она отличается малым количеством сучьев и прямым стволом, поэтому обрабатывать сосну легко, правда, она плохо поддается окраске;
  • ель — имеет однородную структуру, поэтому в ней хорошо держится металлический крепеж, ель легкая и прочная, ее древесина довольно светлая, недостаток — пористая структура, из-за которой ель больше подвержена гниению, чем, например, сосна;
  • лиственницу — это плотное, крепкое и мало подверженное гниению дерево с красивой текстурой.

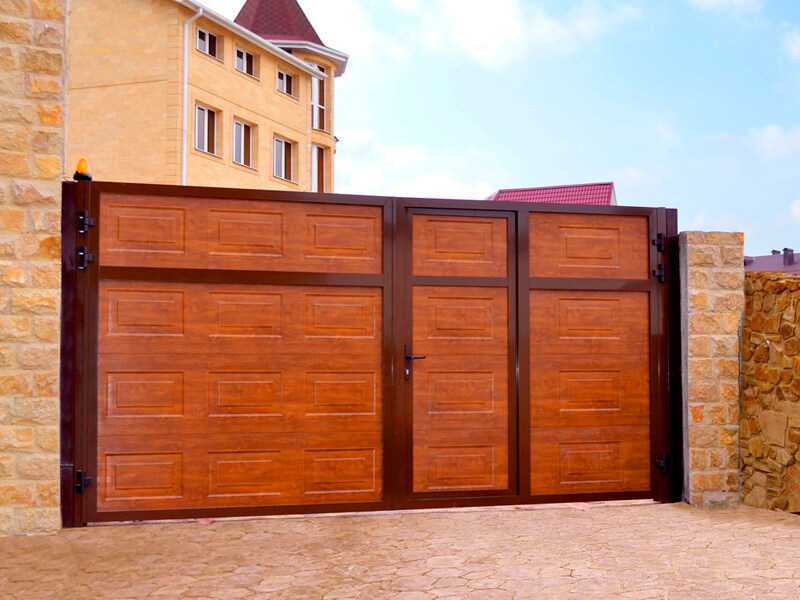

Лиственные породы стараются не использовать, так как такое дерево неустойчиво к воздействию влаги. Исключение составляет дуб. Фото красивых деревянных ворот представлены ниже.

Это интересно: Рулонные ворота: изящная и компактная защита (21 фото)

Виды ворот из дерева

Распашные ворота – классический вид. В основе два полотна, открываемые внутрь либо наружу. На створках устанавливается замок. Минус такого типа конструкции – необходимо наличие пространства для открытия и закрытия створок.

Если площадь участка небольшая, то они не подойдут. Лучший вариант, когда ворота открываются внутрь. В этом есть положительная сторона для водителей – свободный обзор на дорогу, особенного, когда туда расположен выезд с участка;

Деревянные ворота откатного типа – предназначены для объектов с ограниченным местом для открытия створок ворот распашного типа. В основе конструкции – полотна с роликами, перемещаемые по направляющим, установленным вдоль стены.

Минус изделия – в зимнее время нужно тщательно очищать их от снега, а в осеннее от листвы. Для монтажа направляющих необходимо пространство вдоль забора, чтобы полотно открывалось без ограничений

При этом важно, чтобы ограждения было ровным, иначе монтаж направляющих станет невозможным;

Ворота из дерева с подъемным механизмом. В основе одно полотно. Оно поднимается за счет шнура. Монтаж шнура производят на слеги. Он закрепляет створку на шарниры. К полотну крепят противовес, чтобы его закрыть. Совет: створка должна быть изготовлена подобно штакетнику, не сплошной частью. Иначе будет сложности в подъеме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
