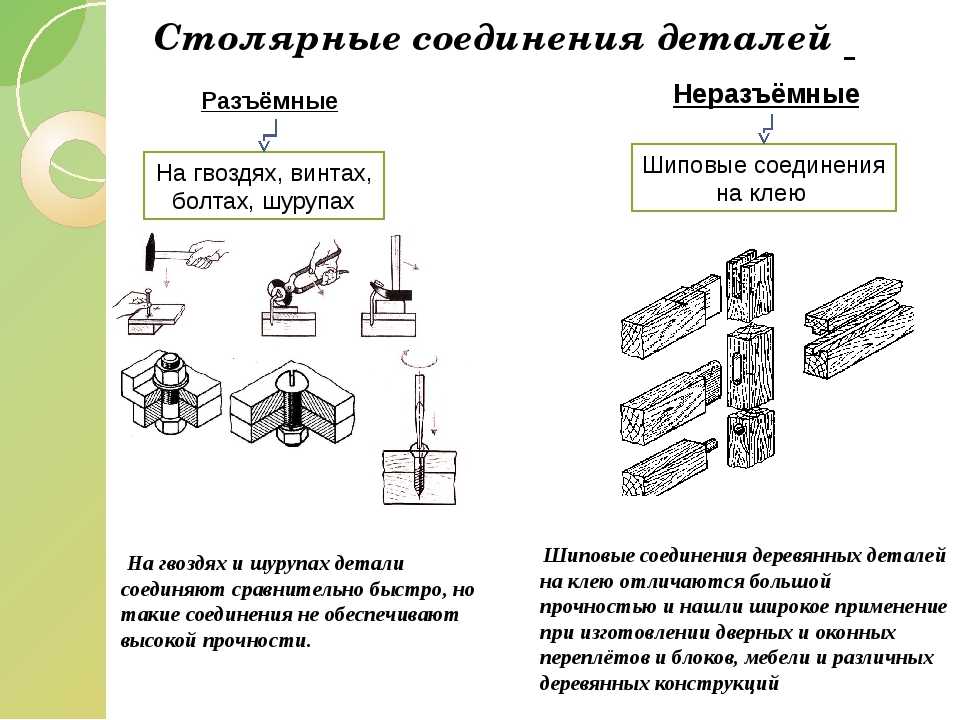

Виды столярных соединений деталей из древесины

Соединение вполдерева

Достаточно часто в столярном деле используют различные варианты стыков вполдерева (простой или прямой замок). Данный тип сборки деревянных конструкций характеризуется простотой изготовления и высокой надежностью. Различают следующие его разновидности:

поперечное соединение;
вполдерева – ласточкин хвост;
угловое соединение;
на ус;
сращивание вполдерева.

Первые два способа применяют для соединения деталей, перекрещивающихся под прямым углом. Особенно популярен ласточкин хвост, в котором форма выреза представляет собой трапецию и боковые стороны идут не под прямым углом. Паз замка слегка расширяется от торца, обеспечивая более надежную фиксацию. Надо отметить, что шиповое соединение тоже может называться ласточкин хвост, если шипы вырезаны в виде трапеций.

Второй и третий способы формируют законченный угол. Сращивание применяют в случае необходимости увеличить длину заготовки.

Технология изготовления изгиба древесины с пропариванием

Трудно изготавливать криволинейные мебельные конструкции рам, а изгибы большой крутизны, вырезанные из прямолинейных секций древесины, потребуют сложных технологических приемов, чтобы избежать слабости короткого волокна и больших, экономически невыгодных отходов. Однако с помощью приемов сухого или влажного сгибания можно вполне экономично получать сложные криволинейные формы, а поскольку при этом волокна будут идти вдоль изгиба, а не поперек него, законченное изделие будет более прочным. Сухое гнутье предусматривает предварительное разделение древесины на тонкие секции, но более толстые детали можно изгибать с помощью вымачивания или обработки паром. Гнутые стулья для кафе и кресла-качалки Майкла Тонети классический пример гнутой мебели, изготовленной с помощью пропаривания, а в тридцатых годах XX века мебель из клееных слоистых материалов стала элементом высокой моды, после изобретения промышленных способов производства различных сортов фанеры. Как гнуть с помощью пара, так и использование послойного изгиба может быть осуществлено в домашней мастерской, и оба способа продолжают применяться в промышленности для производства мебели под старину, а также искусными мастерами-дизайнерами.

Пропаренная древесина может гнуться со сравнительно большой крутизной изгиба. Пар размягчает древесные волокна в достаточной мере для того, чтобы согнуть их и прижить к шаблону требуемой формы. Может потребоваться значительное усилие для сгибания, но это вполне достижимо и в домашней мастерской при использовании базового оборудования. Потребуется изготовить шаблон, прижимной хомут и паровую камеру. Сгибание древесины нельзя отнести к точным процедурам. Существует множество вариантов, и зачастую метод проб и ошибок является единственно возможным способам получения требуемого результата.

При помощи химической пропитки

Чтобы разрушить связи лигнина между волокнами можно воздействовать на дерево химическими веществами, причем осуществить это вполне реально в домашних условиях. Идеально для этого подходит аммиак. Заготовка отмачивается в 25% водном растворе аммиака. После чего она становится весьма послушной и эластичной, что позволяет согнуть, скрутить ее и выдавить в ней под прессом рельефные формы.

Чем дольше древесина находится в аммиачном растворе, тем пластичнее она становится. После отмачивания заготовки и придания ей формы, нужно оставить ее в таком изогнутом виде. Это нужно для фиксации формы, ну и для того, чтобы аммиак испарился. Опять же оставлять гнутое дерево следует в проветриваемом помещении. Интересно, что после испарения аммиака, волокна древесины обретут былую прочность, а это позволит заготовке удерживать свою форму!

Склеивание и фиксация зажимами

Склеивание и фиксация склеенных деталей является важной частью деревообработки, без которой многие изделия потеряют прочность

Клеи

Клей усиливает соединение, скрепляя детали так, что их нельзя легко разъединить. При работе с клеями обязательно надевайте защитные перчатки и выполняйте рекомендации по мерам безопасности на упаковке. Очищайте изделие от излишка клея до его схватывания, поскольку он может тупить нож рубанка и засорять абразив шкурки.

ПВА (поливинилацетат)

Клей ПВА — это универсальный клей для древесины. В еще влажном состоянии его можно стереть смоченной водой тряпкой. Он прекрасно склеивает неплотно прилегающие поверхности, не требует длительной фиксации для схватывания и схватывается примерно за час. ПВА дает достаточно прочное соединение и приклеивается почти к любой пористой поверхности. Дает постоянное соединение, но не является термостойким и влагостойким. Наносите кистью, а при больших поверхностях разведите водой и наносите малярным валиком. Поскольку клей ПВА имеет водную основу, то при схватывании дает усадку.

Контактный клей

Контактный клей склеивает непосредственно после нанесения и соединения деталей. Нанесите его на обе поверхности и, когда клей станет сухим на ощупь, соедините их. Он используется для слоистого пластика (ламината) или шпона к ДСП. Фиксации не требуется. Счищается растворителем. Контактный клей огнеопасен. Работайте с ним в хорошо вентилируемом помещении, чтобы снизить концентрацию испарений. Не рекомендуется для наружных работ, так как не является влагостойким и термостойким.

Эпоксидный клей

Эпоксидный клей — самый прочный из клеев, применяемых в деревообработке, и самый дорогой. Это двухкомпонентный клей на основе смолы, он не дает усадки при схватывании и размягчается при нагревании и не ползет под нагрузкой. Водостоек и склеивает почти все материалы, как пористые, так и гладкие, за исключением термопластиков, например, поливинилхлорида (ПВХ) или плексигласа (органического стекла). Пригоден для наружных работ. В незастывшем виде может удаляться растворителем.

Термоклей

Термоплавкий безрастворный клей склеивает почти все, включая многие пластики. Обычно продается в виде клеевых палочек, которые вставляются в специальный электрический пистолет для склеивания. Нанесите клей, соедините поверхности и сожмите на ЗО секунд. Фиксации не требуется. Счищается растворителями.

Зажимы для фиксации

Зажимы бывают разнообразных конструкций и размеров, большинство из которых называется струбцинами, однако обычно требуется всего пара разновидностей. Обязательно помещайте между зажимом и изделием прокладку из древесных отходов, чтобы избежать вмятин от прикладываемого давления.

Техника склеивания и фиксации

Перед склеиванием обязательно соберите изделие «насухую» — без клея. Зафиксируйте при необходимости, чтобы проверить соединения и габаритные размеры. Если все нормально, разберите изделие, располагая детали в удобном порядке. Разметьте склеиваемые площади и приготовьте зажимы с разведенными губками/упорами на нужное расстояние.

Сборка рамы

Равномерно кистью распределите клей на все склеиваемые поверхности и быстро соберите изделие. Удалите излишек клея и зафиксируйте сборку зажимами. Равномерным давлением сожмите соединения. Зажимы должны располагаться перпендикулярно и параллельно поверхностям изделия.

Зажимы располагайте как можно ближе к соединению. Проверьте параллельность перекладин и при необходимости выровняйте. Замерьте диагонали — если они одинаковы, то прямоугольность изделия выдержана. Если нет, то несильный, но резкий удар по одному концу стойки может выровнять форму. При необходимости поправьте зажимы.

Если рама не ложится плоско на ровную поверхность, то подстучите выступающие участки киянкой через деревянный брусок в качестве прокладки. Если это не поможет, возможно, придется ослабить зажимы или зажимами зафиксировать деревянный брусок поперек рамы.

Сборка панели (сплачивание)

Кистью равномерно нанесите клей на обе кромки. Поместите зажимы у каждого конца и при необходимости между ними с интервалом не более ЗОО мм. Проверьте выравненность торцов и совпадение карандашных меток. Зажимами создайте небольшое давление. Зажим сверху выровняет давление и поможет предупредить коробление. Равномерно затяните зажимы. Удалите излишек клея и дайте соединениям застыть. Убедитесь, что поверхность ровная, выступающих частей и искривлений нет.

Видео пропаривания и гнутья

Вашему вниманию предоставляется видео о технологическом процессе гнутья древесины:

Удачи и успехов! До новых встреч, с вами был Андрей Ноак!

—Рубрики

Текстиль.Различные идеи по работе с материалом (868)
Rag rug или что можно сделать из старых вещей (275)
Шитье (175)
Мишки тедди (120)
Кожа (97)
Дизайнеры одежды,мода (57)
Цветы из ткани (48)
Батик (33)
Индийский пэчворк (11)
Сутаж (7)
Вязание (854)
Спицы (502)
Крючок (244)
На вилке (9)
На пальцах (7)
Мебель и все связанное с деревом (518)
Резьба по дереву. (96)
мебель своими руками (65)
Роспись по дереву (38)
Береста (31)
Выпиливание (30)
Выжигание (13)
Изделия из листьев (12)
Мебель 21 века. (12)
Ширма (12)
Изделия из спичек (7)
Ар-Нуво.Мебель и мастера (5)
Арт-Деко.Мебель и мастера (1)
Ремонт и дизайн дома (517)
Деталь в интерьере (148)
Интерьер (123)
Мозаика (93)
Интерьерная роспись или фрески (42)
Витражи (39)
Уборка и средства для нее. (36)
Все из мусора (16)
Кулинария (450)
Выпечка (173)
Все из мяса (91)
Заготовки (41)
Напитки (18)
Корейские блюда (13)
Супы (12)
Салаты (10)
Молоко и молочные продукты (10)
Рыба (5)
Соусы (5)
Вышивка (434)
Бисер (80)
вышивка лентами (41)
Вышивка крестиком (24)
Вышивка гладью (10)
Все из бумаги (291)
Папье маше (60)
Картон (36)
Гафро-картон (7)
Арте-франчез (4)
Мозаика из бумаги (4)
Плетение (227)
Макраме (36)
Из проволоки (24)
Плетеная мебель (8)
Записная книжка (217)
Роспись (186)
Лепка (177)
Гипс (78)
Холодный фарфор (20)
Соленое тесто (7)
Искусствоведение. Культурология (168)
Звезды философии (3)
Искусство (157)
Акварель (32)
Здоровье. (150)
Войлок (140)
Дача.Сад.Огород (100)
Истории из жизни.Жизнь во Франции (46)
Пластмасса и все из нее (43)
Введение в рисование (42)
Резьба и вышивка по яичной скорлупе (30)
Скульптура (30)
Металл .Работы с ним (18)
Свечи (16)
Стекло.Работы с ним (13)
Кость (8)

Виды работы

Различают два основных способа согнуть дерево до нужной формы, и один из них холодных, другой горячий. Как видно из названия, способы различаются лишь использование горячих температур, по эффективности оба эти способа совершено одинаковые, просто горячий способ фиксации дерева проходит гораздо быстрее. Для каждого способа потребуется клей, пва или обойный, смотря, что будет под рукой, ничего специально покупать не нужно. И с помощью металлических деталей можно создать своеобразный пресс или каркас, который будет удерживать дерево в нужной форме. Для того чтобы согнуть брус необходимо смазать его клеем, сильно и тщательно, не боясь, что дерево от этого станет влажным

На самом деле, под воздействием клеевого раствора вся лишняя влага уйдет из дерева, и оно станет еще более прочным и крепким, что крайне важно. После того, как брус был смазан клеем, его нужно закрепить с помощью инструментов в нужной форме, и в случае холодного процесса работы просто оставить сушиться закрепленным

Если вы выбираете горячий, то брус стоит накрыть обычной пленкой, чтобы он быстрее высушился, и испарилась вся влага.

Долговечность

Какой бы способ не был выбран, оба они эффективные и действуют одинаково. Брус полностью фиксируется в своей новой форме, и больше не вернется в старую. Гнуть мокрый брус от клея можно максимально, не боясь, что он сломается. И в результате вы получите оригинальный и красивый предмет интерьера или деталь для создания еще более привлекательного интерьера дома или его фасада. Согнутый клеем брус даже не нужно будет ничем обрабатывать для долговечности, что крайне удобно. Влага не будет пропитываться сквозь клеевой раствор, а насекомые не станут покушаться на такое дерево, в котором клея будет гораздо больше. Именно поэтому такой способ самый оптимальный и практичный, если срочно нужно согнуть деревянный брус.

Если появилась потребность в разработке изогнутого элемента из дерева, то вероятнее всего вы встретитесь с рядом сложностей. На первый взгляд покажется, что выпилить требуемый элемент в изогнутом виде будет легче, однако в данном варианте волокна дерева будут перерезаны и ослабят надёжность детали. Плюс к этому, при выполнении выходит очень большой большой расход материала.

Этапы выполнения работ по сгибанию доски дома:

Древесина – это волокна целлюлозы, которые между собой связаны лигнином. Размещение волокон на прямую оказывает воздействие на гибкость материала из дерева.

Совет: долговечный и надежный материал из дерева для изготовления всевозможных изделий может выйдет только при условиях, что дерево будет отлично просушенным. Однако перемена в форме сухой древесной заготовки – достаточно трудоёмкий процесс, так как сухое дерево может легко поломаться.

Изучив технологию сгибания дерева, включая и его основные физические свойства древесины, разрешающие менять ее форму, вполне можно сделать изгибание древесного материала в кустарных условиях

Специфики работы с деревом

Гнутье древесного материала сопровождается ее деформацией, растяжением внешних слоев и сжатием внутренних. Бывает так, что сила растяжения ведет к разрыву внешних волокон. Это можно предупредить, если провести предварительную гидротермическую отделку.

Можно согнуть

заготовки бруса, сделанного из древесины клееной и массива. Плюс к этому, чтобы придать нужной формы используют лущеный и строганный шпон. Наиболее пластичными считается лиственная порода. В число которой входят бук, береза, граб, ясень, клен, дуб, липа, тополь и ольха. Клееные гнутые заготовки прекраснее всего сделать из шпона березы. Необходимо заметить, что в общем объеме подобных заготовок около 60% припадает на березовый шпон.

По производственной технологии гнутой древесины, при пропаривании заготовки существенно возрастает ее способность к сжатию, а конкретно на треть, в то время как возможность растяжения возрастает всего на несколько процентов. Благодаря этому нельзя даже думать про то, чтобы согнуть

дерево толще 2 см.

При помощи химической пропитки

Водный раствор аммиака

Соединение «гнездо-шип»

Наиболее часто используемый способ соединения деревянных деталей. Такое сочленение прочное, жесткое и выглядит максимально аккуратно. Чтобы выполнить такое соединение, нужно иметь некие навыки и опыт, а также быть внимательным. Неправильно выполненное соединение «гнездо-шип» непрочное и выглядит некрасиво.

Суть его следующая. В конце одной заготовки высверливается или выдалбливается паз, а в конце другой — шип. Лучше, когда элементы имеют одинаковую ширину. Если толщина разная, то шип проделывают в тонкой детали, а паз, соответственно, в толстой.

Последовательность шипового соединения:

Используя рейсмус, прочертить две параллельные друг другу риски сбоку одной заготовки. Расстояние должно быть по ширине будущего шипа. Для его ровности следует сделать разметку с двух сторон.
Наиболее оптимальный инструмент для выполнения шипов — ножовка, имеющая узкое полотно и мелкие зубья, или лучковая пила. В процессе работы зубья инструмента должны проходить по внутренней кромке разметочной линии. Для удобства деталь лучше зажать в тисках. Лучше всего шип изготовить чуть больше требуемого размера. Тогда в случае необходимости можно убрать лишнее. А вот если шип окажется короче, то весь процесс потребуется повторить заново.
Используя долото или стамеску, во второй детали делают гнездо (паз). Естественно, размеры паза должны соответствовать размерам шипа. Лучше всего перед тем, как приступить к долблению, по всему периметру паза просверлить отверстия. Края аккуратно обрабатываются стамеской.

Если соединение деревянных деталей выполнено правильно, то поверхности кромок шипов прилегают плотно к стенкам гнезда. Это дает хорошее сцепление при склеивании. Чтобы посадка шипов была более тугой, их размеры должны быть на 0,2-0,3 мм больше размеров гнезда. При превышении этой величины может произойти раскол тетивы, при допуске меньше крепление потеряет свою прочность в процессе эксплуатации.

Кроме того, такое соединение предполагает еще склеивание и крепление шурупами, гвоздями или деревянными нагелями. Для упрощения работы перед ввинчиванием шурупов следует просверлить отверстия. Головки шурупов скрывают в потай (выполненный с помощью зенковки). Направляющее отверстие должно быть равно 2/3 диаметра винта и быть меньше на 6 мм (приблизительно) его длины.

Разнообразие инструментов

Под обработкой древесины понимают большое количество операций, и для каждой из них нужны свои инструменты. Дерево можно пилить, сверлить, стругать, вырезать из него предметы простой или замысловатой формы. Совокупность всех инструментов разделяют на две группы:

ручные;
электрические.

Кроме этого, их делят на профессиональные, любительские и относящиеся к промежуточной категории. В домашних условиях удобнее всего выполнять деревообработку любительскими или полупрофессиональными инструментами. К тому же цена их существенно меньше, чем профессиональных.

Ручной инструмент

Ручными называют те инструменты, при использовании которых задействована физическая сила человека. Поскольку деревообработкой занимались во времена, когда об электричестве никто не знал, все манипуляции с деревом можно выполнять вручную.

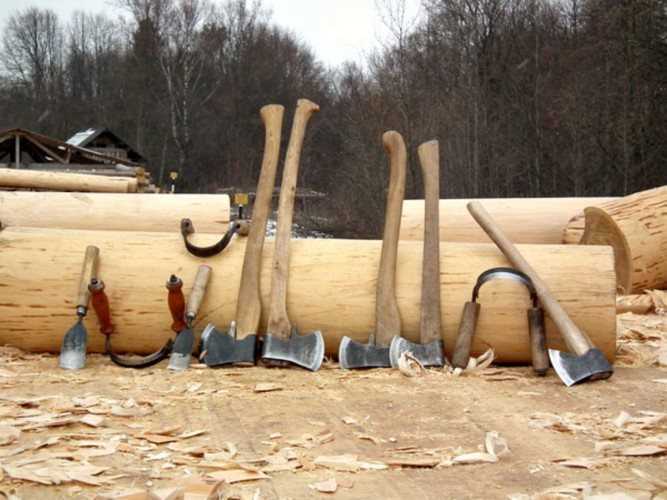

Одним из самых древних по происхождению считается топор. Его и сейчас используют в домашних условиях – во многих частных хозяйствах без топора не обойтись.

Ручными бывают пилы, сверла, стамески, рубанки и еще много чего. Работать ими надо аккуратно, умеючи. Без должной практики, навыков не обойтись, зачастую нужна немалая физическая сила.

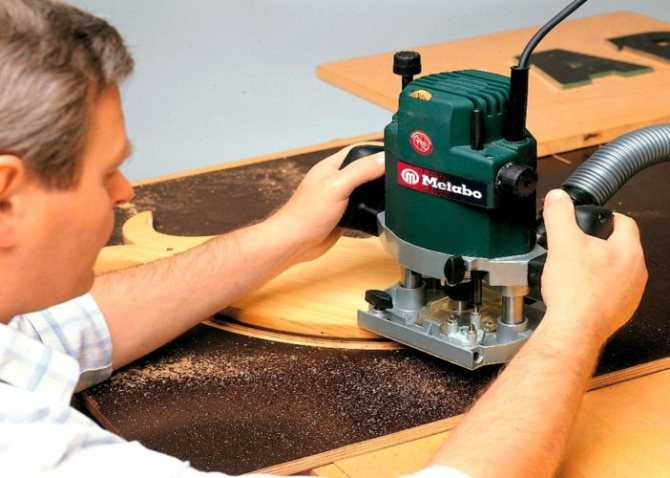

Электроинструмент

Электрическими устройствами пользоваться легче. Они позволяют в несколько раз быстрее выполнить работу и с меньшими усилиями. Электроинструменты для деревообработки в домашних условиях выпускают работающие от сети и на аккумуляторах

Покупая такие агрегаты, надо обращать внимание на их мощность, гарантию обслуживания и основные возможности. В приоритете должны быть те функции, которыми вы планируете чаще всего пользоваться

Стоит заметить, что электроинструмент тоже может быть ручным либо стационарным. Ручные электроинструменты для обработки дерева можно переносить, выполнять работы, держа его в руках. Во втором случае инструмент фиксирован, вмешательство человека минимальное, зачастую он представляет собой станок, который может быть токарным, долбежным, фрезеровочным, рейсмусовым.

Рубанки для строгания

Строгать древесину надо рубанком. Он снимает тонкий слой стружки, позволяя получить ровную гладкую поверхность. Без рубанка не обходится ни столяр, ни плотник. Используют их мастера музыкальных инструментов, мебели, кукол, кухонной утвари и многого другого.

Неплохо иметь у себя целый набор рубанков, в крайнем случае хотя бы один универсальный. По мере освоения работы плотника или столяра появится необходимость в других видах рубанка.

Для грубого строгания используют медведку, для чистовой обработки подойдет фуганок или полуфуганок, выборку шпунта, пазов проводят пазником (шпунтубелем). Есть еще цикля, калевка и много других узкоспециализированных инструментов для строгания.

Кое-какие особенности работы с деревом

Гнутье древесины сопровождается ее деформацией, и сжатием внутренних слоев и растяжением внешних. Не редкость так, что силы растяжения приводят к разрыву внешних волокон. Предотвратить это возможно при проведении предварительной гидротермической обработки.

Итак, согнуть возможно заготовки бруса, сделанного из массива и клееной древесины. Помимо этого, для гнутья используют строганный и лущеный шпон. Самыми пластичными являются лиственные породы. В их числе бук, ясень, береза, граб, клен, дуб, тополь, липа и ольха. Гнутые клееные заготовки оптимальнее делать из шпона березы. Необходимо подчеркнуть, что в общем объеме гнуто-клееных заготовок березовый шпон занимает приблизительно 60%.

При пропаривании заготовки свойство к сжатию существенно возрастает, а именно на треть, тогда как свойство к растяжению увеличивается всего на пара процентов. А, значит, думать о том, возможно ли гнуть дерево толще 2 см, не следует a priori.

Как согнуть дерево?

Нет, наша задача состоит вовсе не в том, чтобы сгибать ни в чем не повинное растение. Речь идет о древесных строительных материалах. Как согнуть дерево, чтобы оно изогнулось, а не сломалось? Способ изгибания деревянных изделий известен с древних времен: для придания древесине нужно формы необходимо лишь тепло и влага, под воздействием которых увеличивается пластичность материала со всеми вытекающими отсюда последствиями. Как согнуть дерево? Подержать его в горячей воде (чем выше температура, тем быстрее происходят процессы
) или обработать паром (парогенератор можно соорудить из чайника или воспользоваться утюгом
). Чем выше температура, тем быстрее древесина сдается и можно приступать к ее сгибанию. Увлажненную и прогретую древесину можно изогнуть под действием груза (концы доски укладываются на опоры), а на место будущего изгиба укладывают груз. Высохшая древесина прекрасно сохраняет минимальный радиус кривизны, который был достигнут в процессе сгибания. Теперь мы знаем, как гнуть дерево, можно остановиться на этом вопросе подробнее.

Реакция древесины на внешнее воздействие

Дело в том, что древесина по-разному реагирует на изгиб. Выпуклая часть подвергается растяжению, вогнутая – сжатию. Причем на пропаривание материал тоже реагирует по-разному. Например, способность к сжатию увеличивается аж на треть, а вот к растяжению – всего на пару процентов
. Именно поэтому думать о том, как согнуть доску толщиной более двух сантиметров, в домашних условиях не стоит. Нужно учитывать и то, что разные виды древесины по-разному реагируют на сгибание. Например, такие породы как дуб, лиственница, клен гнутся плохо, а вот бук, ясень, орех – хорошо. Так что прежде чем думать над тем, как согнуть доску, определитесь с породой древесины, из которой она сделана.

Общие положения

Для начала давайте рассмотрим особенности данной формы, ведь всё-таки прямоугольные очертания более привычны при строительстве зданий.

Достоинства

Эстетичность. Плавные контуры отлично сглаживают угловые очертания самого дома, выгодно подчёркивая его вход.

Прекрасный вид для встречи дорогих гостей

Удобство эксплуатации. По таким ступеням можно подняться с любой стороны, что позволяет сэкономить время и силы на обход конструкции с другой стороны.
Оригинальность. Не многие ваши соседи смогут похвастаться столь интересным и необычным входом.

Недостаток

К отрицательной стороне можно отнести кажущуюся на первый взгляд сложность возведения своими руками. Но далее мы постараемся развеять ваши опасения на этот счёт и показать, что на самом деле необходимые к выполнению монтажные работы мало чем отличаются от строительства классической прямоугольной постройки.

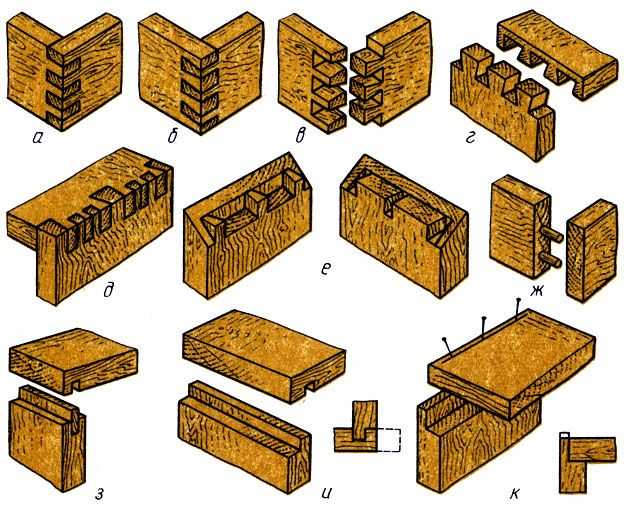

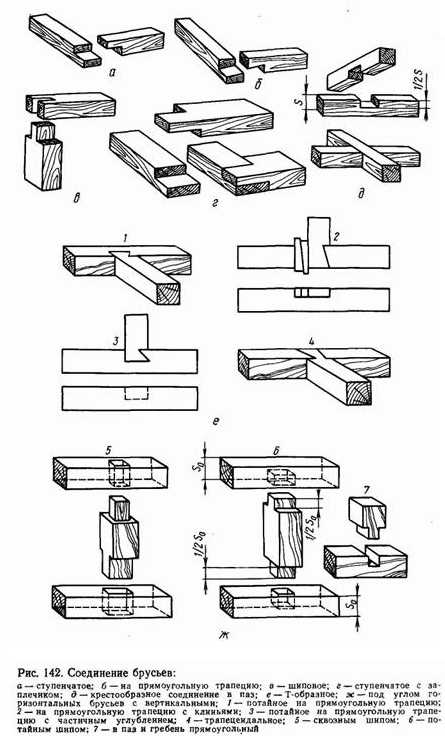

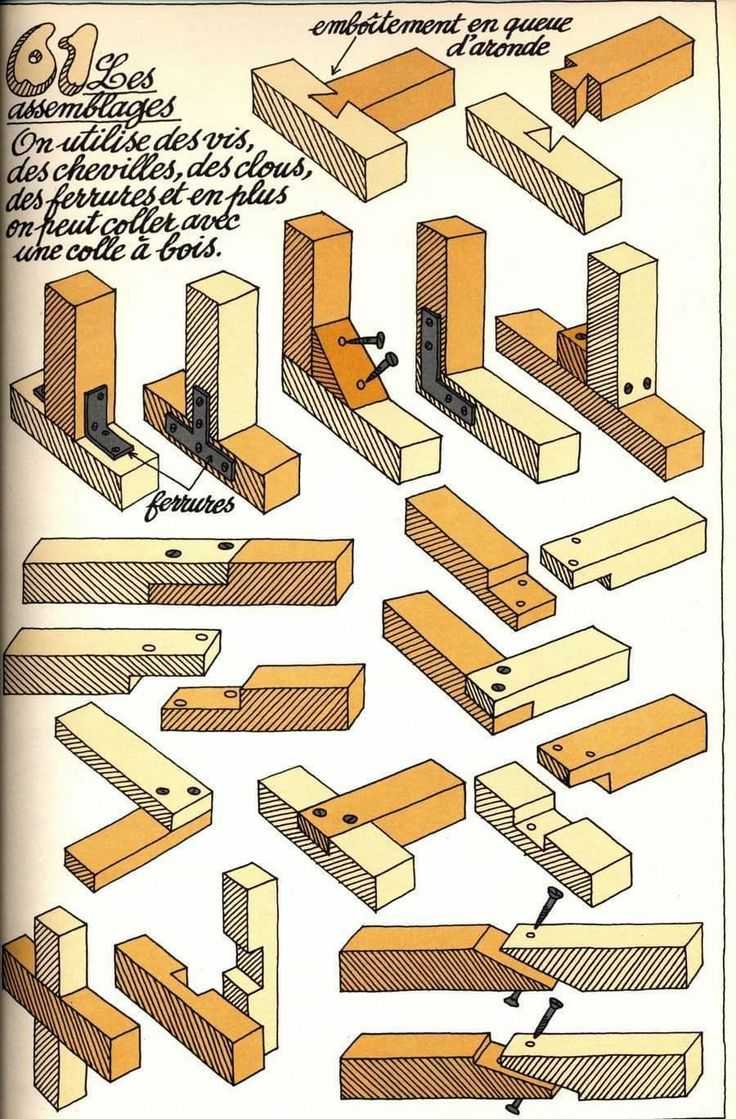

Угловые соединения

Соединить брусы так, чтобы образовался угол, можно по-разному. Раньше их традиционно крепили «в чашу», делая стык не на торцах, а чуть отступив от них. Получалось крестообразное сочленение с выступающими наружу концами. Но есть немало способов, позволяющих не оставлять такие выступы, которые мешают наружной отделке.

Так как брус обладает правильной геометрией с прямоугольным либо квадратным сечением, соединять его гораздо проще, чем бревно. Даже оцилиндрованное. Такая форма упрощает разметку и изготовление пазов, позволяет обеспечивать плотность стыков.

Рассмотрим основные варианты, как соединить брус под углом друг к другу:

Встык. Простейший способ, не требующий устройства вырубок или пазов. Один брус стыкуется торцом к боковой части другого, в каждом ряду такие стыки смещаются и чередуются, как на предыдущем фото. Такое соединение очень непрочное, и ему требуется дополнительная фиксация стальными перфорированными пластинами, скобами или другим крепежом. Кроме того, соединённые встык углы даже при качественной изоляции со временем начинают продуваться и пропускать внутрь влагу. Поэтому этот способ применяют преимущественно для строительства хозяйственных построек и других нежилых зданий.

В полдерева. Этот вид сочленения очень распространён, так как доступен даже неопытным плотникам. Он предполагает выборку части бруса с торца на половину его глубины. В итоге на концах получаются ступеньки, которые накладываются друг на друга. Для упрочнения стыков они просверливаются насквозь и в отверстия забиваются нагели. Ими же брусы скрепляются и по длине пролёта между углами.

Угловое соединение в полдерева

В лапу. Этот крепёж очень похож на предыдущий, но вырубку торца выполняют не под прямым углом, а под наклоном.
Ласточкин хвост. Один из самых прочных и надёжных способов, как скрепить брус между собой. Заключается в устройстве замкового соединения шип-паз. Причём шипы имеют форму трапеции, что увеличивает площадь сопряжения двух элементов и не позволяет им «разъезжаться».

Форма и размер шипа подбирается так, чтобы он плотно вставал в паз, образованный двумя шипами поперечных венцов

Коренной шип. Иначе такое соединение называется «сковородень» или «тёплый угол», так как он непродуваемый, без сквозных щелей с улицы в помещение. В этом случае замковое Т-образное соединение получается потайным за счёт вырубки прямоугольного или трапецеидального паза в горизонтальной плоскости не на всю толщину бруса, а лишь до половины. Шип второго бруса повторяет его форму. Такой стык называют глухим сковороднем и применяют для скрепления наружных углов дома. При возведении внутренних перегородок чаще используют открытый сковородень, вырезая паз на всю толщину бруса. Дополнительную прочность обеспечивают забивкой в замок нагеля.

Тёплый угол с прямоугольным и трапециевидным шипом

В чашу. Метод похож на соединение вполдерева, но пазы вырубаются не на концах венцов, а с отступом от них и образованием выступающих за периметр стен остатков. Паз может быть только на одной стороне каждого венца – и это самый простой и несложный в исполнении вариант. Вырубка может производиться и на двух противоположных гранях, и на все четырёх.

Один из вариантов, как соединить брус между собой методом «в чашу» с четырёхсторонними пазами. Эти способы применяют для любых угловых соединений, не исключительно прямоугольных. Просто предварительно торцы балок спиливаются для образования скосов, дающих в примыкании нужный угол.

Наггельные / шкантовые соединения

Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).

Сборка нагельного соединения

1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.

2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.

Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.

3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.

4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.

5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.

Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.

6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.

7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.

Нагели

У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.

Использование центриков для разметки нагелей

Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.

Использование кондуктора для нагельного соединения

Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.

кондуктор для наггельных соединений

1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.

2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.

3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.

4. Установите на сверле ограничитель глубины сверления в требуемом месте.

Сплачивание

Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.

Нагеnьное соединение аккуратное и прочное.

Соединения вполдерева

Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.

Типы соединений вполдерева

Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.

Поперечное соединение вполдерева. Позволяет соединять две перекрещивающиеся детали, не разрезая одну пополам. Выполняется так же, как и соединение врубкой с удалением половины материала с каждой детали. Ширина соответствует ширине пересекаемой детали. Материал снимается с низу одной детали и с верху второй.
Угловое соединение вполдерева. Делается для концевого соединения двух деталей под углом 90°. Тавровое соединение вполдерева похоже на угловое, но на одной детали выбирается паз, а на второй фальц (накладка). Его можно сделать в потемок.
Угловое соединение на ус вполдерева. Используется, когда на верхней лицевой стороне делается декоративная накладка. Скос лицевой стороны соединения соответствует повороту накладки.
Соединение вполдерева ласточкиным хвостом. У этого соединения вырезается шип в форме «ласточкина хвоста» (с обеих или двух сторон). Соединение разъединяется, только если верхнюю деталь вынимать вверх из паза нижней. Уклон обычно составляет 1:6.
Сращивание вполдерева. Это соединение используется для соединения деталей торцами по одной прямой с помощью накладки. Длина выбранной части материала (накладки) равна ширине детали. Для достаточной прочности соединению требуется

усиление.

Выполнение углового соединения вполдерева

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.
