Онлайн калькулятор плитного фундамента

Онлайн калькулятор для расчета ленточного фундамента

Тип фундамента
вариант 1	вариант 5
вариант 2	вариант 6
вариант 3	вариант 7
вариант 4	вариант 8
Размеры фундамента
Ширина, мм.
Длина, мм.
Высота, мм.
Толщина, мм.
Размер, мм.
Арматура
Горизонтальные ряды	0 1 2 3 4 5 6 7 8 9 10
Вертикальные стержни	0 1 2 3 4 5
Соединительные стержни	0 1 2 3 4 5
Шаг
Диаметр арматуры	6 8 10 12 14 16 18 20 22 25 28
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Итак, какие результаты, потребные для расчетов, выдает этот калькулятор ленточного фундамента?

1. Площадь всего основания фундамента, а также объем бетона, который для него потребуется.
2. Общий погонаж и вес всей арматуры (калькулятор выдает даже результат в штуках числа вертикальных элементов и горизонтальных рядов).
3. Площадь опалубки вместе с количеством необходимых для ее обустройства пиломатериалов.
4. Конечную стоимость всех необходимых для сооружения ленточного фундамента стройматериалов плюс итоговую стоимость ленты. Такие данные онлайн калькулятора крайне желательно иметь при себе даже при заказе строительства под ключ.

Замечание. Полученный онлайн расчет цены ленточного фундамента не может быть абсолютно точным. Это ориентировочные данные, окончательная стоимость обычно определяется по месту, исходя из конкретных условий строительства.

Еще один нюанс. При загрузке в калькулятор исходных данных необходимо помнить, что ширина стенки ленты не должна быть меньше ширины стенки строящегося дома.Последний узелок на память. При возведении стального каркаса при расчетах допускается использовать ребристую арматуру в качестве продольных прутьев, а в качестве вертикальных поперечин — гладкую.

Используя данный калькулятор ленточного фундамента, любой сможет сделать необходимые расчеты онлайн без особых усилий. И к тому же совершенно бесплатно.

Расчет количества бетона для фундамента. Инструкция

Фундамент является очень важным и дорогостоящим элементом здания.

От того насколько правильно он построен (залит) зависит долговечность и прочность дома или хозяйственной постройки, а учитывая что в зависимости от конкретных условий стоимость ленточного фундамента может составить от 30 до 70 процентов стоимости строительства, очень важно правильно рассчитать сколько бетона понадобится для его возведения. При этом на конструкцию ленточного фундамента влияют следующие факторы:

При этом на конструкцию ленточного фундамента влияют следующие факторы:

• Рельеф земельного участка под постройку сооружения;
• Тип почвы;
• Глубина промерзания почвы. Влияет на величину пучения фундамента;
• Высота стояния грунтовых вод. Также влияет на величину пучения фундамента (линейного перемещения в зимнее время).

Для расчетов используются обычные математические и геометрические формулы, которые изучаются в рамках учебной программы средней школы.

Как рассчитать сколько нужно бетона на ленточный фундамент

Ленточный фундамент широко используется частными застройщиками при возведении малоэтажных жилых зданий, бань, гаражей, сараев, времянок и других подобных построек. Популярность ленточного фундамента заключается в простоте конструкции и возможности самостоятельного расчета и строительства.

Для расчёта количества бетона необходимого для заливки фундамента вам понадобится вычислить объем фундамента в кубических метрах. В связи с этим возможны два варианта. Первый вариант – длина, ширина и высота конструкции одинаковы по всему периметру «ленты». Второй вариант – высота и ширина фундамента переменные.

Рассчитать сколько кубов бетона нужно на фундамент по первому варианту можно следующим образом.

К примеру, сделав замеры длины «ленты» фундамента (периметр), ширины и высоты вы получили следующие исходные данные:

Периметр фундамента (L): 40 метров

Важно! Периметр замеряется не по внешней или внутренней границе, а строго по центру траншеи под фундамент;
Высота(H) 1,5 метра;
Ширина(S) 0,7 метра.. Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3

Для заливки ленточного фундамента понадобится 42 кубических метра бетона

Подставляем исходные данные в формулу объема параллелепипеда V=LхHхS: V=40х1,5х0,7=42 м3. Для заливки ленточного фундамента понадобится 42 кубических метра бетона.

Пример расчета бетона на ленточный фундамент

Допустим ваш фундамент общей длиной 40 метров, состоит из двух частей, которые разнятся по ширине: 10 метров ленты шириной 0,7 метра и 30 метров ленты шириной 0,5 метра.

В этом случае используем всю ту же формулу объема параллелепипеда, только производим два расчета: для «куска» 10 метров (V1) и «куска» 30 метров(v2).

После чего суммируем получившиеся объемы и получаем объем бетона для заливки (V)

• V1=10х1,5х0,7=10,5 м3;
• V2=30х1,5х0,5=22,5 м3;
• V=10.5+22.5=33 кубических метра бетона.

Сколько потребуется цемента?

Для замеса бетона под заливку ленточного фундамента, необходимо знать, сколько потребуется компонентов: цемента, песка, щебня и воды. В общем случае для возведения ленточных фундаментов используют бетон марки М200. Согласно ГОСТ в бетон М200 замешивается в следующих пропорциях компонентов:

• Цемент – 1 часть:
• Песок – 2,8 части;
• Щебень –4,4 части;
• Вода – 20% от общего объема.

Принимая что:  1 м3 бетона весит около 1 500 кг, 1 м3 портландцемента весит примерно 1 300 кг, 1 м3 щебня 1 450 кг,  1 м3 песка весит 1 700 кг, для приготовления 1 кубического метра бетона марки М200 потребуется: 255 кг цемента, 1 127 кг щебня, 714 кг песка и примерно 190 литров воды.

Виды и размеры

Существует две основные разновидности арматуры:

• Металлическая.
• Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

• Стекло.
• Углерод.
• Базальт.
• Арамид.
• Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО!

Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Расчет площади фундамента под дом

На этом этапе определяют, какого размера должна быть подошва здания, чтобы она выдерживала рассчитанную нагрузку и в то же время не продавливала грунт. Если предполагается ставить дом на монолитный фундамент в виде плиты, то он не требует расчета. Его площадь равна габаритам дома – это способствует равномерному распределению нагрузки, плита оказывает достаточное сопротивление грунту.

Минимальную площадь ленточного, столбчатого и свайного оснований обязательно просчитывают по формуле:

S > g_n* F/ g_c*R,

где g_n – коэффициент запаса надежности, принимается 1,2;

F – суммарная нагрузка на подошву, вычисленная ранее;

g_c– коэффициент, зависящий от сочетания типа грунта и будущего строения и находящийся в пределах 1,0 – 1,4 (например, если ставят каменный дом на пластичную глину, g_c=1,0; при строительстве любого сооружения на мелком песке g_c=1,3);

R– расчетное сопротивление грунта при закладке фундамента на глубину от 1,5 до 2 м.

Чтобы рассчитать сопротивление грунта, нужно знать величину удельного сопротивления – она зависит не только от состава почвы, но и от ее пористости и влажности. Расчет любого фундамента базируется на предварительном почвенном анализе участка. Согласно его результатам берут справочное значениеR_о. Его корректируют по формуле:

R=0,005R_о* (100+h/3), в которой h – глубина фундамента.

Расчет количества бетона для фундамента и арматуры для его усиления

Методика определения объема бетонной смеси имеет некоторые нюансы в зависимости от типа фундамента.

• Ленточный. Его объем – это произведение суммарной длины (в том числе под простенками) на глубину и ширину. Для дома размерами 6 х 10 м, с общей длиной простенков 12 м определяют суммарную длину фундамента: (6+10)*2 + 12 = 44 м. При глубине фундамента 1,6 м и ширине ленты 0,4 м его объем (и количество бетона) составит 44 * 1,6 * 0,4 = 28,2 м3.
• Столбчатый. Допустим, для изготовления основания используют бетонные опоры диаметром 0,2 м и длиной 1,5 м. Площадь сечения столба равна 3,14 * 0,22/4 = 0,03 м2. Разделив общую квадратуру фундамента на это число, определяют количество опорных столбов. Его умножают на объем одного столба (0,03 * 1,5 = 0,045 м3) и получают кубатуру бетона для фундамента.

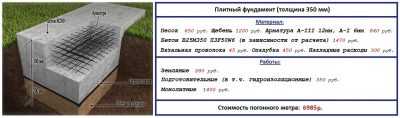

• Плитный. Толщина монолитной плиты варьируется от 15 до 40 см – ее подбирают в зависимости от веса здания. При параметре 40 см и площади дома 60 м2 нужное количество бетонной смеси составит 0,4 * 60 = 24 м3.

• Плита. Для легкого каркасного или щитового дома, стоящего на твердой глине или скальном грунте, подойдет арматура диаметром 10 мм. Если планируется поставить на плиту кирпичный дом, а грунт слабый, то приобретают прутки потолще – от 14 до 16 мм. Каркас обычно делают с шагом 20 см, выполняя два пояса армирования. Связку поясов делают в каждой точке пересечения продольной и поперечной арматуры. Если толщина плиты 40 см, длина связующих прутков составит 30 см (оба пояса удалены от плоскостей основания на 5 см).
• Лента. Она меньше подвержена изгибу, поэтому достаточно арматуры толщиной 10 – 12 см. Ее тоже укладывают в два слоя, каждый из которых заглублен в бетон на 5 см. При ширине фундамента 0,4 м хватит двух продольных стержней в каждом ярусе. Если основание шире, потребуется 3 – 4 линии арматуры. Поперечные элементы и вертикальные связи можно ставить через каждые полметра. Они, как в плитном фундаменте, должны отстоять от поверхностей ленты на 5 см.
• Столбы. Их армируют стержнями толщиной 10 – 12 мм. Вертикальные прутья (2 – 6 штук) равномерно распределяют по объему столба – их длина соответствует длине опоры. Поперечные связи из гладкой арматуры диаметром 6 мм располагают с интервалом 0,4 – 0,5 м по высоте.

Зная нормы расхода арматуры и ее расположение, нетрудно определить, сколько ее нужно для создания основания конкретного дома

Выберите вид фундамента

Ленточный_1	Ленточный_2	Ленточный_3	Ленточный_4

Ленточный_5	Плиточный	Свайный_1	Свайный_2

ВЫБРАТЬ ХАРАКТЕРИСТИКИ БЕТОНА

Марка цемента	Марка бетона	Пластичность бетона	Наполнители
Портланд цемент 400 Портланд цемент 500	М 100 М 150 М 200 М 250 М 300 М 400	Очень пластичный Средне пластичный Мало пластичный Не пластичный	Гравий 10 мм Гравий 20 мм Гравий 40 мм Гравий 80 мм Щебень 10 мм Щебень 20 мм Щебень 30 мм Щебень 40 мм

ВВЕДИТЕ ПАРАМЕТРЫ ДЛЯ РАСЧЕТА ЛЕНТОЧНОГО И ПЛИТОЧНОГО ФУНДАМЕНТА

Длина фундамента Lh,м		Ширина фундамета Lb,м
Ширина ленты фунд. Ld,м		Высота фундамента Lc,м
Размер Le,м		Размер Lk,м
Размер Li,м		Толщина досок опалубки Sd,мм

ВВЕДИТЕ ПАРАМЕТРЫ ДЛЯ РАСЧЕТА СВАЙНОГО ФУНДАМЕНТА

Размер Ls,м		Размер Lx,м		Диаметр сваи Ds,м
Длина сваи Lz,м		К-во свай

Перед расчетом рекомендуем ознакомиться с инструкцией.

Калькулятор предназначен для расчёта количества цемента, песка, гравия или щебня и воды для фундамента (ленточного, плиточного и свайного) из бетона М100 – М400 на основе Портланд цемента 400 и 500.

Смотрите калькулятор расчета стяжки пола, с помощью которого можно определить необходимый объем песка, цемента, воды и армирующего материала.

Калькулятор для онлайн расчет потребностей цемента, песка и воды на ленточный, плиточный или свайный фундамент. Для точного расчета перед началом всех действий ознакомитесь с инструкцией.

Установка опорного основания для дома – это наиболее ответственная операция, определяющая его долговечность. Особенность возведения объекта состоит в том, что он должен быть залит в один прием, поэтому точно рассчитать цемент на фундамент калькулятором, важен не только с точки зрения оптимизации расходов, но и с технологической. Качество работ по формированию проектно-сметных документов во многом определяет эффективность строительства.

Прежде, чем выполнить расчет массовой доли песка в бетоне, нужно определить потребность в нем самом. Фундаменты бывают разной формы, но наиболее востребованным является ленточный в форме перевернутой буквы «Т» с опорным основанием. Предположим проектную форму в таком виде с шириной 70 сантиметров на плоскости опоры. Толщина опорной части составляет 30 сантиметров.

Высота опорного основания по проекту составляет 1 метр. Сечение несущей части в данном случае может быть 50 сантиметров, чего достаточно для установки двухэтажного сруба. Кроме того, вместе с периметральной частью нужно произвести заливку для всех простенков внутри здания и опоры под печь или очаг.

Поочередно нужно посчитать количество заливки каждого этого элемента и суммировать результаты, помня о необходимости одновременного устройства всего опорного основания в целом. Далее, необходимо сделать расчет объема компонентов для приготовления бетона, марка которого должна соответствовать указаниям проектной документации.

Соотношение, наиболее часто используемое для приготовления бетона, представляется как 1:3:5 или 1:4:4 (портландцемент / песок / щебень), однако эти соотношения не учитывают ни влажности, ни фракции составляющих. А от этих данных зависит качество получаемого продукта. Для получения более точного соотношения можно воспользоваться тематическими таблицами из интернета, в которых включены более точные данные, но и они не дают гарантии получения качественного бетона.

В интернете приводятся многочисленные калькуляторы, помогающие более или менее точно рассчитать количество цемента и песка на фундамент дома в соответствии с проектом. Основой расчета является информация о проектной марке бетона. Для получения результата учитываются такие данные:

• ширина бетонной опоры;
• величина заглубления подземной части;
• высота цокольной части;
• длина ленты опорного основания с учетом перегородок.

• Расчет количества прутков арматы из различных материалов.
• Общую длину и марку вязальной проволоки.
• Рекомендуемые материалы и их количество, для изготовления опалубки исходя из проектной конфигурации.

Подобные калькуляторы хороши для первичного расчета затрат на цемент и другие материалы при изготовлении фундамента

Однако, обратим внимание на другую сторону вопроса. Предстоит уложить несколько десятков кубометров бетона, который нужно приготовить и залить в один прием

При укладке нужно использовать специализированное вибрационное оборудование для уплотнения раствора. Необходимость использовать приборы для контроля горизонтальности опорной поверхности. При подготовке к заливке нужно устроить дренажный слой из песка и гравия, который также необходимо тщательно уплотнять виброплитами.

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом

Ленточный фундамент

Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.

В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

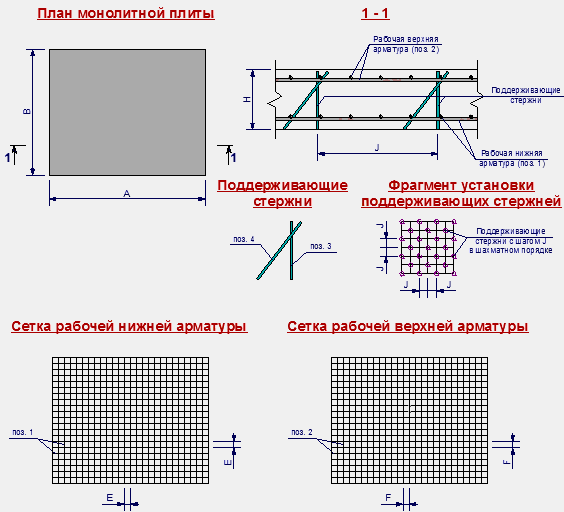

Плитный

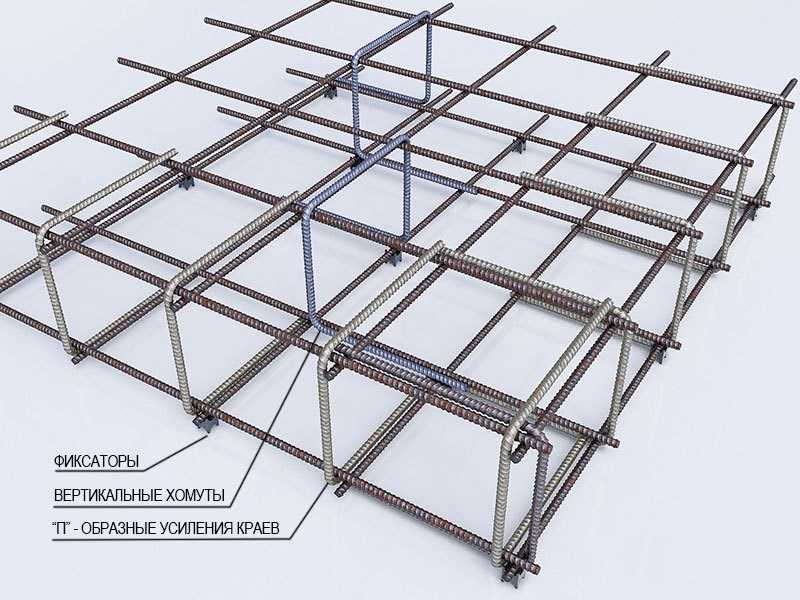

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.

Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам.

Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

Расчет столбчатого фундамента каркасного дома

Исходные параметры для расчета столбчатого фундамента:

1. тип грунта и перепад высот в месте будущего строительства;
2. глубина залегания подземных вод;
3. уровень промерзания грунта;
4. проект дома (расположение несущих и внутренних стен).

Самым главным противопоказанием для выбора столбчатого фундамента является высокий уровень грунтовых вод. Нельзя допускать, чтобы он подходил ближе чем на 50 см к подошве столбов. Кроме того, столбы обязательно должны быть заложены глубже слоя плодородных неустойчивых органических грунтов.

После исследования грунтов необходимо определить нагрузку, которую дом с фундаментом будут оказывать на несущий грунт, проще говоря, расчёт веса дома. Оценивается примерная масса будущей постройки (точную считать бессмысленно, однако при подсчетах постарайтесь учесть и нагрузки из-за домашней утвари), после чего выбирается вид столбчатого фундамента. Если есть сомнения, то лучше взять более прочный вариант.

Приближенные значения удельного веса для отдельных элементов конструкции

После определения веса дома рассчитываем минимально необходимую суммарную площадь (S) оснований всех столбов фундамента:

S = 1,3xP/Rо ,

где 1,3 — коэффициент запаса надёжности;

       Р — общий вес дома вместе с фундаментом, кг;

       Rо — расчётное сопротивление несущего грунта, кг/см?.

Значение Rо

Значение Rо, называемое ещё несущей способностью грунта, ориентировочно можно принять по таблице ниже:

   Примечание:

    Значения расчётных сопротивлений даны для грунтов расположенных на глубине около 1,5 метров. У поверхности несущая способность почти в полтора раза ниже.

Рассчитав значение суммарной площади оснований всех столбов, мы теперь можем определить их необходимое число в зависимости от диаметра или размеров сечения.

Расчет столбчатого мелкозаглубленного фундамента на опорных подошвах для моего каркасного дома

Итак, спроектированный мной каркасный дом с мансардой имеет размеры 8 на 8 м, высота потолков 1-го этажа 2.5 м, площадь крыши 108 м2, стены толщиной 200 мм с утеплением пенопластом или минватой (окончательное решение еще не принято).

Для расчета нагрузки возьму следующие параметры массы 1 м2 конструкций:

1. цокольное перекрытие 75 кг;
2. чердачное 75 кг;
3. стены 70 кг;
4. кровля 30 кг;
5. снеговая нагрузка 190 кг;
6. полезная нагрузка помещений (мебель и люди) 210 кг;
7. фундамент 2500 кг/м3;

При расчете массы стен просуммировал площадь всех стен, включая внутренние перегородки, получив следующий результат: площадь стен первого этажа 121.5 м2, площадь внутренних стен мансарды 41.5 м2. Таким образом, масса всех стен дома равна (121.5 + 41.5)*70 = 11 410 кг.

Площадь перекрытий (цокольного и первого этажа): 8 * 8 = 64 м2. Масса перекрытий 64*2*75 = 9 600 кг.

Полезная нагрузка помещений: 64 * 210 = 13 440 кг.

Масса чердачного перекрытия (мансарда с утеплением): 108 * 200 = 21 600 кг.

Масса снеговой нагрузки (при самых худших условиях): 108 * 190 = 20 520 кг.

Общая масса дома равна примерно 77 тонн.

Масса фундамента (22 опоры): 4 м3 * 2500 = 10 000 кг.

Итого, масса дома с фундаментом составляет около 87 тонн.

Так как по проекту у меня запланирована установка 22 столбов-опор, теперь необходимо определить потребную площадь их основания (грунт: 50 см плодородный слой, далее — 10 см суглинка, ниже — песок с гравием, грунтовые воды расположены ниже 2 м).

Минимально необходимая суммарная площадь (S) оснований всех столбов фундамента:

S = 1,3xP/Rо ,

S = 1.3 * 87 000 (кг) / 3,5 = 32 314 см2

Теперь находим потребную площадь одной опоры: 32 314 / 22 = 1 468 см2, что соответствует квадрату со сторонами 38 см.

Если принять размер опоры 0.6 м х 0.6 м (площадь основания 3600 см2 или 0.36 м2), то суммарная площадь основания всех опор будет равна 7,92 м2, а нагрузка на грунт составит не более 1,3 * 87 000/79200 = 1,42 кг/см2, что обеспечивает необходимую несущую способность фундамента (ведь под подошвами опор у моего фундамента будет насыпной грунт с уплотнением, т.е. R должно быть не более 1,5 кг/см2).

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Свайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

Основными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

Существует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).
