Мансардная крыша: как получить дополнительное жилое помещение за 4 шага

МИНЕРАЛЬНАЯ ВАТА И ЭКОВАТА

Минвата и эковата – хорошие утеплители. Они достаточно маловесные, экологически чистые, пожаробезопасные, продаются в удобной форме – именно то, что нужно. Минеральная вата менее подвержена усадке, но она гораздо дороже стекловаты.
В свою очередь стекловата не любит передавливания или сминания и способна существенно снижать свои теплоизоляционные свойства при намокании.

Общий недостаток обоих материалов – сложность при монтаже. При укладке утеплительного слоя образуются стыки и щели, требующие качественной заделки. Кроме того, и стекловата, и минвата нуждаются в дополнительной гидроизоляции или пароизоляции.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

• Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

• Вальмовая. Конструкция состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

• Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

• Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Проектирование и материалы мансардной крыши

Мансардное строительство – процесс довольно сложный, и требующий определенных навыков. Лучше всего делать проект на этапе самого строительства дома. Так как пристроить мансарду к уже готовому зданию довольно сложно, хотя и вполне реально.

Специалисты выделяют три основных варианта проектирования мансарды:

• составление чертежа самостоятельно. Это самый бюджетный способ, но для его осуществления, необходимо иметь небольшие навыки в проектировании;
• использование готового проекта, который можно найти на просторах интернет. Но далеко не факт, что готовый проект подойдет под ваш дом. И скорее всего, в него придется внести некоторые изменения. А это, опять же, требует определенных навыков;
• заказ проекта в строительной компании. Идеальный способ, когда специалисты учтут все ваши пожелания, особенности жилого дома, тип грунта и многое другое. Но данный метод самый затратный.

Занимаясь проектированием мансарды, нельзя игнорировать следующее:

• выбор теплоизоляции;
• грамотное обустройство гидроизоляции;
• правильную вентиляцию.

Что касается используемых материалов для кровли, на строительном рынке предоставлен их огромный ассортимент. Но лучше использовать легкие по весу материалы, которые не будут оказывать существенных нагрузок на стены и фундамент. К ним относятся:

• черепица;
• профнастил;
• металлочерепица.

Расчёт полезной площади мансардной крыши

При расчете полезной площади мансарды важно учитывать много разных факторов: как будет эксплуатироваться помещение, каких оно должно быть размеров. Здесь при расчетах площади учитывается только высота стен по низкой стороне

Для точного расчета площади необходимо вспомнить формулы площади из курса геометрии. А лучше всего, воспользоваться специальными компьютерными программами, которые значительно упростят процесс расчета площади, помогут избежать ошибок и выдадут точный результат.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Далее между балками закладывают маты утеплителя. Упругость материала позволяет ему держаться между стропилами без крепежа. Изнутри подшивается пароизоляция, благодаря ей в утеплитель не проникнет влага.

В качестве пароизоляции можно использовать полиэтиленовую пленку

Стыки здесь также важно герметизировать. После этого есть два варианта: либо начинать монтаж внутренней облицовки (например, ГКЛ), либо набить сперва обрешетку поперек лаг (так удобно крепить вагонку, пластиковые панели и другие материалы)

Я буду рад, если мои советы по обустройству мансардной крыши своими руками Вам пригодятся и помогут сделать работу грамотно, качественно и на долгие времена.

Способы монтажа мансардной крыши

Устройство стропильной системы мансардной крыши может осуществляться двумя способами. Первый вариант предполагает сбор стропильного каркаса на земле с последующим подъемом его в готовом виде наверх дома и основательного закрепления. Способ эффективен для малогабаритных конструкций.

Как правильно сделать мансардную крышу со сбором части стропильной системы на земле? Предварительно наверху здания вертикально выставляются и закрепляют крайние конструкции, которые будут впоследствии фронтонами. Временно закрепить их можно при помощи длинных брусьев, прибитых к стене. В мауэрлате создаются углубления с заданным шагом, куда будет монтироваться собранная конструкция. Для обеспечения правильной геометрии и создания жесткости конструкции, ее элементы можно закрепить распорками. Когда будет окончен монтаж боковых балок, и вся система приобретет необходимую жесткость, распорки можно убрать. Видео монтажа стропильной системы двухскатной мансардной крыши наглядно покажет все особенности данного варианта.

Второй вариант более традиционный. Он предполагает устройство мансардной крыши на месте с соблюдением строгой последовательности действий. Этот метод наиболее удобен и эффективен при возведении крупногабаритной стропильной системы. Потому как для поднятия собранной конструкции наверх понадобиться привлечение специализированной техники.

Как построить мансардную крышу традиционным способом?

Некоторые тонкости в технологии возведения мансардных крыш частных домов зависят, непосредственно, от ее вида. Однако последовательность действий схожа для всех видов мансардных крыш.

Перед тем, как сделать мансардную крышу, необходимо уложить в продольном направлении на несущие стены мауэрлат, и закрепить его на кладке или армопоясе при помощи шпилек или катанки. Стропильная конструкция мансардной крыши деревянного дома может крепиться на верхний венец, который будет исполнять роль мауэрлата.

Строительство мансардной крыши начинают с установки балок для перекрытия. Их крепят на мауэрлат. Затем к балкам крепятся строительные ноги. В центре балок следует отметить места монтажа опор и конькового элемента.

С соблюдением одинакового расстояния следует смонтировать стойки из досок, закрепляя их при помощи уголков. Первая пара стоек скрепляется затяжками из деревянных брусков. На образованную П-образную конструкцию следует монтировать стропила. Они могут устанавливаться на мауэрлат или при помощи вырубки паза на балку перекрытия.

Далее следует перейти к установке коньковых стропил, которые соединяются при помощи металлических накладок или болтов с шайбами. Для создания необходимой жесткости конструкции к центральной части бокового стропила и стойке необходимо прикрепить подкосы, а в центре затяжки смонтировать балки. Аналогичным образом выполняется установка других ферм с расстоянием 60-100 см. Крепятся они между собой при помощи прогонов.

С помощью скоб выполняется фиксация всех узлов мансардной конструкции, и придается ей окончательная прочность. После этого следует смонтировать обрешетку, которая может быть сплошной или разреженной, что зависит от варианта кровельного покрытия.

Если используется гибкая черепица, асбестоцементный плоский шифер или рулонный материал, следует выполнить сплошную обрешетку. Она устанавливается в два слоя. Нижний настил состоит из брусков толщиной 20 см, уложенных с шагом в 30 см. Верхний настил, состоящий из досок размером 20x50 см, прибивается по отношению к нижнему слою под углом 30-45 град.

Для глиняной черепицы, азбестоцементного шифера, металлочерепицы, стального, металлического покрытия используется разреженный тип обрешетки. Для этого выполняется монтаж брусков, сечением 5x5 см и шагом в 20-30 см, от карниза вверх перпендикулярно стропилам. На свесе необходимо установить настил из деревянных досок шириной около 70 см. Далее следует закрепить бруски вдоль конька и ребер, которые соединяются встык. Наглядно данный процесс можно увидеть на фото стропильной системы двускатной крыши под металлочерепицу.

Особенности выбора дизайна для мансарды

Нестандартная планировка мансардных помещений требует нешаблонных дизайнерских решений.

Недостатки скошенных стен при продуманном подходе обращаются в удобные и эстетичные достоинства. Приемы, которые подходят для традиционных помещений, далеко не всегда сработают под крышей.

Мебель нужно брать только самую необходимую. Для того чтобы она органично вписалась в необычные конфигурации комнат, большую ее часть придется изготавливать на заказ или самостоятельно.

Используя пространство по максимуму, не обшивают несущие балки гипсокартоном, а наоборот подчеркивают их. Большие площади можно оформлять в любых тонах, но малые – только в светлой гамме, если не хотите уменьшить визуальные характеристики специально.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

С чего начать строительство?

Перед началом строительства проводится техническая экспертиза здания. Стоит помнить, что изначально стены и фундамент строения были рассчитаны на определенную нагрузку, а строительство дополнительного этажа существенно ее увеличит, поэтому стоит убедиться в их несущей способности.

Строительство каркасной мансарды

Проектирование

Следующим этапом строительства будет разработка и утверждение проекта мансардного этажа – за этим лучше обратиться к квалифицированным специалистам, которые помогут составить грамотный чертеж, рассчитают нагрузки и смету.

Если крыша дома имеет большой уклон, то к выбору кровельных материалов, утеплителя и гидроизоляции при строительстве мансардного этажа стоит подойти особо тщательно.

Кроме того, все коммуникации мансардного этажа должны быть взаимосвязаны с системами в доме, следует обеспечить их совместную работу.

Форма помещения, а также его размеры определяют и выбор окон, их конструкцию и размещение в интерьере.

Постройка мансарды

Вне зависимости от того, ведется ли строительство мансарды своими руками, фото ниже, на уже существующем чердаке или возводится с нуля, необходимо обеспечить единство архитектурных и конструктивных решений.

Можно надстроить деревянную мансарду на кирпичном доме

Конструкцию мансарды лучше выполнить из дерева (из бруса) или металлического профиля, кроме того, можно достроить этаж из СИП панелей, как на фото ниже. Каменные материалы, в том числе кирпич и бетон, не рекомендуется использовать при строительстве из-за их большого веса. В крайнем случае можно использовать блоки из газобетона.

Строим мансарду своими руками с помощью СИП панелей

Для кровли также подойдут прочные, но легкие материалы, такие как: профлисты, битумная или композитная черепица, металлочерепица.

Так как мансарда имеет большую площадь поверхности соприкосновения с окружающей средой и через кровлю происходят значительные теплопотери, то необходимо позаботиться о качественной и эффективной теплоизоляции этого этажа. Для утепления лучше всего использовать минвату или стекловолокно толщиной от 150 мм. С внутренней стороны мансардного этажа утеплитель необходимо закрыть паробарьером, а со стороны кровли – гидроизоляцией. Кроме того, между гидроизоляцией и кровлей необходимо устроить систему вентиляции, которыя обеспечит отвод излишней влаги.

Поскольку мансарда – это жилое помещение, оно нуждается в естественном освещении, обеспечить которое помогут окна. Это могут быть как обычные вертикальные оконные конструкции, которые монтируются в стены, либо специальные наклонные окна, устанавливаемые в плоскость крыши под углом 15-90 градусов.

Мансардные окна – дорого, но эффективно

Заключительным этапом устройства мансардного этажа будут отделочные работы. Самым простым вариантом для облицовки стен мансардного этажа является гипсокартон, из него можно сконструировать и внутренние перегородки. Листы ГКЛ крепятся к каркасу из металлопрофиля, после чего шпаклюются и можно наносить финишное покрытие: краску, обои и пр. Кроме гипсокартона стены можно обшить вагонкой, деревянными панелями — выбор материала зависит от назначения и дизайна будущей мансарды. Для пола подойдут те же материалы, которые используются во всем здании: паркет, ламинат, половая доска, керамическая плитка и др.

По окончании строительства можно заняться оформлением: продумать интерьер, установить лестницу, расставить мебель и т. п.

Технология строительства

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

• Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
• Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
• Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
• Внутри обязательно устроить пароизоляционный слой.
• На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

мансардных окон Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркасМонтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркасКаркасная мансарда своими руками, установка верхней стропильной конструкцииУстройство мансарды, строительство обрешетки для кровельного материалана мансардном этаже будет размещена детская или спальнямонтируется слой утеплителяСтроим мансарду своими руками, монтаж кровельного материала

Материалы, инструменты и проект

Чтобы возвести мансарду понадобятся такие материалы:

• брусья из дерева (размеры сечения варьируются в зависимости от габаритов строения и угла наклона ската);
• доски из древесины для обрешетки;
• материал, чтобы обшить торцевые стены;
• крепежи для монтажа кровли;
• теплоизоляция;
• пароизоляция;
• гидроизоляция;
• кровельный материал;
• материал для внутренней отделки мансарды.

Чтобы построить мансарду самостоятельно понадобится следующий инструмент:

• шуруповерт;
• молоток;
• уровень;
• рулетка;
• шнурка;
• пила для работы по дереву.

Проектирование считается одним из наиболее важных элементов работы, так как без его наличия не советуют начинать сам строительный процесс.

Если недобросовестно отнестись к этому этапу, то запросто можно упустить из виду какую-либо деталь, требующую потом больших финансовых средств для устранения ошибки. Предварительно перед возведением мансарды, нужно будет сделать тщательный анализ особенностей планировки помещения, которое подлежит переоборудованию.

Общеизвестные требования, которые служат шаблоном при строительстве, находятся в СНиП. Помимо этого нужно учитывать такие детали:

• Геометрические особенности кровли.
• Создание условий для совместного функционирования инженерных систем кровли и других частей дома.
• Выбор надлежащего материала для проведения строительных работ.
• Крыша мансардного этажа. Мансарды, обладающие круглосклонными кровлями, нуждаются в специальной гидроизоляции и специальном утеплении.

Технология строительства каркаса двускатной крыши мансарды

Устройство стропильной системы мансардной крыши подбирается в зависимости от типа кровли, а также от разработанного проекта чердака. Самым простым вариантом является двускатная крыша.

Основными элементами стропильной системы двускатной мансардной крыши являются:

• детали линейного типа (колонны, балки, стержневые системы);
• элементы плоскостные (панели, плиты, настилы);
• пространственные части (своды, оболочки, объемные элементы).

Благодаря применению современных стройматериалов и методик, монтаж каркаса под кровлю можно выполнить самостоятельно. Рабочий процесс по установке стропил мансардной крыши по-другому называют стропиловкой.

Вместо подробного чертежа достаточно нарисовать упрощенный эскиз каркаса крыши, где будут указаны все параметры, необходимые для установки и сборки стропил.

Совет: древесину перед началом всех работ следует высушить.

Сначала производится разметка и монтаж мауэрлата. Он фиксируется к стенам постройки.

Перед укладкой мауэрлата под ним прокладывается гидроизоляция

Дальше производится крепление конькового бруса и монтаж стропильных ног. Устанавливаются они, как правило, с шагом в 70 см. Для ровности делаются пометки карандашом на мауэрлате.

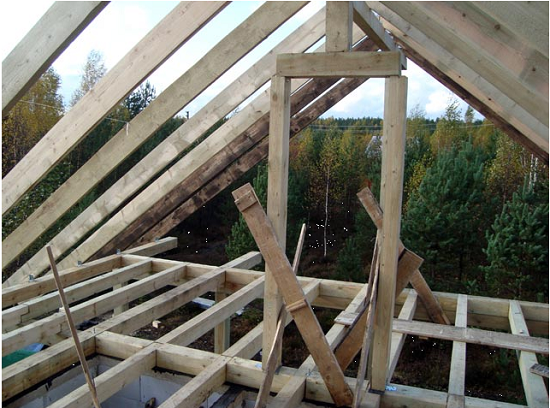

Монтаж деревянного каркаса

На конце стропильные ноги надрезают для того, чтобы устойчиво закрепить их на мауэрлате. Для крепления могут применяться гвозди, скобы, уголки.

Фиксация бруса к мауэрлату

В месте верхнего стыка стропил их концы также подрезают под углом. Далее выполняется их затяжка. Для этого используются небольшие доски, которые соединяются со стропилами при помощи гаек, гвоздей, шпилек. При необходимости устанавливаются подкосы и распорки.

Произведение затяжки на коньке

Важно: уделите особое внимание качеству крепления деталей, ведь от этого зависит устойчивость конструкции.

Далее поверху стропильных ног натягивается пароизоляционная пленка и устанавливается обрешетка.

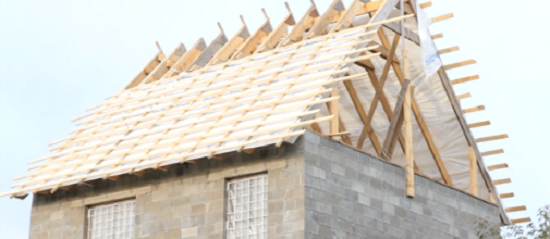

Монтаж обрешетки

Хорошее пособие о стропильной системе мансардной крыши — видео: [su_youtube url=»https://www.youtube.com/watch?v=17lft-kzOjk»]

Интересные варианты дизайна мансардной комнаты

На фото ниже приведено несколько конкретных примеров того, как можно сделать уютную жилую мансардную комнату различного предназначения.

Гостиная или домашний кинотеатр в мансардном помещении

Комната для приема гостей и отдыха должна быть просторной и представительной. Однако гостиная, расположенная в мансарде, легко разбивает сложившиеся стереотипы. Тщательно продуманное расположение элементов обстановки, несмотря на небольшую площадь, может помочь получить в итоге стильную и красивую комнату. Отличного результата можно добиться, учитывая следующие рекомендации:

• Минимальное количество деталей.
• Эргономичные предметы обстановки, мебель.
• Тщательно продуманные варианты освещения.

Одним из наиболее необычных и вместе с тем практичных вариантов оформления мансардного помещения является организация комнаты для отдыха, оснащенной домашним кинотеатром. Стоит отметить, что используемые в качестве изоляции и утепления жилой мансарды материалы, могут служить также и для получения отличного акустического эффекта. Поэтому наслаждаться просмотром любимых кинофильмов в таком маленьком кинотеатре можно будет точно так же, как и в настоящем.

Библиотека либо рабочий кабинет

Плодотворно поработать и насладиться прочтением книги поможет уединенное и тихое место, каким может стать мансарда, оформленная под рабочий кабинет или библиотеку. Оборудовав стены продуманными встроенными полками и стеллажами, предназначенными для хранения книг, возможно совмещение обеих функций. Комфортное и удобное помещение можно сделать, применив навыки правильного использования свободного пространства и принципы эргономики.

Кухня в мансарде

Безусловно, размещение кухни в мансардном помещении выглядит прекрасной идеей, так как для воплощения в жизнь такого плана не потребуется много свободного пространства. Однако такой вариант будет нуждаться в очень хорошей и тщательно выполненной изоляции стен и потолка. Связано такое требование с тем, что горячий пар, который будет подниматься в процессе приготовления пищи, окажет сильное влияние на циркуляцию воздуха в пространстве под кровлей.

Бильярдная комната на мансарде

В случае если предпочтение отдается не спокойному просмотру кинофильмов, а более активному отдыху с компанией друзей, в мансардном помещении лучше организовать бильярдный зал, который отлично разнообразит повседневную рутину. На первый взгляд, поместить бильярдный стол в такое небольшое пространство нереально. Однако, воспользовавшись специальными модификациями домашнего типа столов, обладающих весьма скромными габаритными параметрами, проблему можно решить. Бильярдный стол рекомендуется установить в центре комнаты, сделав над ним максимально хорошее освещение.

Итак, обладая хорошим вкусом, чувством меры и способностью с легкостью справляться с поставленными задачами, можно смело браться за оформление мансарды своими руками. И уже через некоторое время возникнет возможность в полной мере насладиться полученным результатом.
