Виды светофильтров для сварочных масок

Марки и производители

Как выбрать маску хамелеон для сварки вы знаете, но как ориентироваться среди массы производителей? В действительности все не очень сложно. Есть проверенные брэнды, которые поставляют всегда качественную продукцию и подтверждают свои гарантийные обязательства. Вот их не очень много:

Технические характеристики маски хамелеон TECMEN DF-715S 9-13 TM8

• SPEEDGLAS из Швеции;
• OPTREL из Швейцарии;
• BALDER из Словени;
• OTOS из Южной Кореи;
• TECMEN из Китая (не удивляйтесь, маски действительно хорошие).

Для домашнего применения выбрать маску хамелеон непросто. С одной стороны, нужно чтобы она была качественная, но платить 15-20 тысяч за нее явно не всем по карману, да и не рентабельно это. Потому о европейских производителях придется забыть. Они хоть выпускают хорошие маски , но цены на них никак не меньше 70$.

На рынке есть множество китайских масок очень небольшой стоимости. Но их покупать рискованно. Если вам нужен проверенный китайский бренд, это TECMEN (Текмен). Вот у них действительно сертифицированные маски хамелеоны заводского качества. Модельный ряд достаточно широкий, цены — от 3 тыс. рублей до 13 тыс. рублей. Есть со светофильтрами первого класса (1/1/1/2) и чуть хуже, со всеми настройками и регулировками. После обновления даже самая дешевая маска за 3000 рублей ( TECMEN DF-715S 9-13 TM8) имеет сменную батарею, задержку просветления от 0,1 до 1 сек, плавную регулировку и режим работы «шлифовка». На фото ниже представлены ее технические характеристики. Трудно поверить, но она стоит всего 2990 рублей.

Неплохо отзываются владельцы о сварочных масках Ресанта. Моделей не очень много, но МС-1, МС-2 и МС-3 — неплохой выбор за небольшие деньги (от 2 тыс. рублей до 3 тыс. рублей).

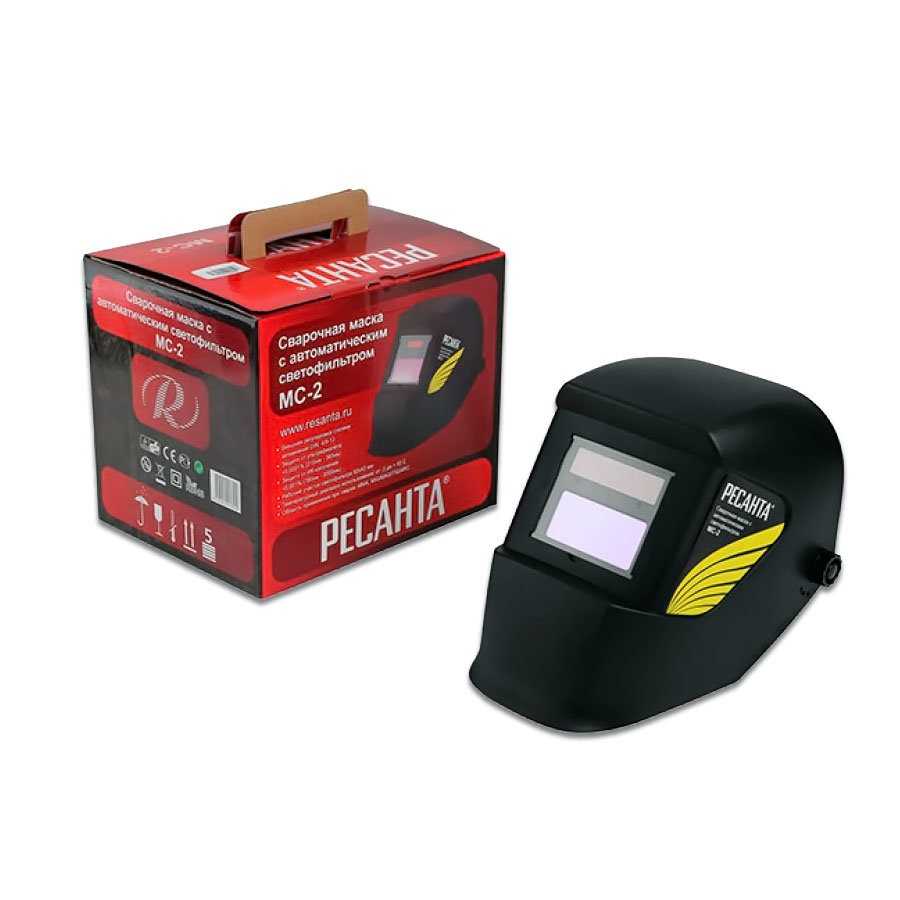

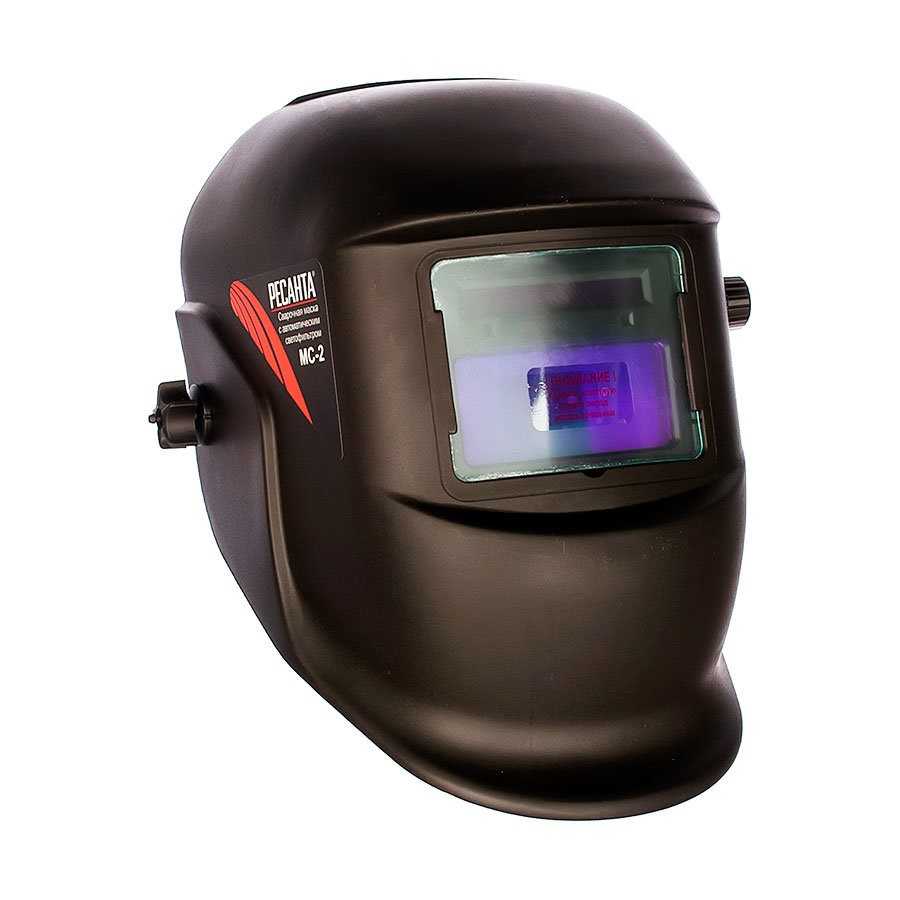

Сварочный маски Ресанта: МС-1, МС-2, МС-3 и МС-4

Маски Ресанта МС-1 и МС-3 имеют плавную регулировку, что несомненно, удобнее. Но в хамелеона МС-1 нет регулировок чувствительности. Профессионалов они вряд ли устроят, а для домашнего использования вполне подходят.

Технические характеристики масок хамелеон Ресанта

Очень неплохие маски выпускает Южно-Корейская фирма OTOS (Отос). У нее цены чуть выше, чем у приведенных выше, но есть две относительно недорогие модели: OTOS MACH II (W-21VW) за 9000 рублей и ACE-W i45gw (Infotrack) за 14000 рублей.

Технические характеристики OTOS MACH II W-21VW эта маска-хамелеон — достойный выбор даже для профессионального использования

Как выбрать качественное сварочное защитное стекло?

Стоит сказать, что в зависимости от конкретного типа или метода сварки требуется использовать сварочную маску определенной категории. На современном рынке сварочного оборудования присутствует большое количество разнообразных моделей от различных производителей.

Затемнение сварочных стекол

Постоянно затемненные стекла продаются по значительно низкой цене относительно моделей хамелеон. Однако их применение в процессе сварочных работ связано с определенными трудностями. Конечно же, если используется маску достаточно редко, то вам не смысла тратиться на многофункциональную модель. Однако профессионалы своего дела, выбираю между классическим стеклом и хамелеон, отдают свое предпочтение именно второму варианту.

Так как процесс автоматической регулировки уровня затемнения в зависимости от интенсивности яркого света дуги сварочного оборудования происходит только после ее включения

Поэтому большое внимание требуется уделять скорости срабатывания светочувствительных датчиков. Недостаточное значение этого параметра ставит под угрозы органы зрения

«Флагманские» модели стекол типа хамелеон реагируют на яркий свет за несколько тысячных долей секунды. Более бюджетные версии срабатывают по истечению сотых долей секунды.

Огромное внимание также следует уделять максимально предельной отметки степени затемнения, а также всему диапазоны этих значений. Чем он больше, тем большим уровнем универсальности располагает изделие

Идеальным вариантом является оборудования, которое может изменять свой уровень затемнения в диапазоне значений от 9 до 13 DIN.

Также следует обращать внимание на такие характеристики, как плавность регулировки, возможность ручной настройки технических параметров изделия, наличие дополнительных защищающих свойств и т.д

Часто задаваемые вопросы по маске сварщика ХАМЕЛЕОН

Вопрос: «Если светофильтр автоматически не закроется, можно ли повредить глаза?»… Ответ: «Исключено. Даже если фильтр не работает, он все равно не пропускает невидимое излучение (УФ, ИК лучи), которое может очень серьезно повредить сетчатку глаз. Максимум, что Вам грозит при не работающем фильтре – световая вспышка: неприятно, но не опасно. К тому же, даже в открытом состоянии светофильтр имеет небольшую степень затемнения (4 DIN), что снижает яркость вспышки в любом случае»

Вопрос: «Я не профессионал, и сваркой занимаюсь редко. Зачем мне маска сварщика хамелеон?»

Ответ: «Кто видел процесс сварки с обычной маской, знает: перед началом сварки Вы НЕ ВИДИТЕ место сварки, поэтому приходится либо работать вслепую (что не всегда возможно), либо начинать сварку с поднятой маской, быстро ее опуская. Даже профессионалы при этом могут пару раз пропустить начало сварки и поймать «зайчика», а что говорить про человека без опыта. Поэтому для любителей и начинающих маска сварщика хамелеон особенно необходима, чтобы не повредить глаза и нормально работать. Ведь здоровье и зрение стоят гораздо дороже!»

Вопрос: «Как часто надо менять поликарбонатные защитные стекла?»

Ответ: «Поликарбонат служит очень долго, защищая светофильтр от брызг. В отличие от простого стекла, брызги металла при сварке не прилипают к нему, а просто отскакивают. Но у поликарбоната есть своя особенность: твердость поверхности пластика очень невысокая, и если её протирать пыльной перчаткой, он быстро царапается и мутнеет. Если же использовать влажную чистую салфетку, то одно поликарбонатное стекло может прослужить все время эксплуатации маски»

Вопрос: «Как правильно настроить степень затемнения?»

Ответ: «Есть таблица настройки степени затемнения – придерживаетесь этих значений при начальной установке. Далее — регулируйте, исходя из собственных ощущений (см. таблицу)»

Вопрос: «Можно ли работать в темноте, ведь солнечная батарея

не будет заряжаться?»

Ответ: «Батарея работает не от общего освещения, а от яркого

излучения сварочной дуги, а в начале работы питание идет от встроенной батарейки, поэтому срабатывание светофильтра гарантируется в любых условиях общей освещенности»

Вопрос: «Есть ли способ проверки светофильтра при покупке, если нет

возможности проверить его при сварке?»

Ответ: «Да, при помощи обыкновенной зажигалки. Установите высокую чувствительность и зажгите перед маской огонь. Фильтр должен сработать»

Вопрос: «Можно ли работать с маской сварщика зимой, в мороз? Какие особенности?»

Ответ: «Время срабатывания замедляется при падении температуры. Например, если при +55°С время срабатывания может быть 0.08-0.1мс, то при отрицательной температуре -5°С – уже 0.5-0.9мс. Поэтому нижняя температура для работы светофильтров обычно не ниже -10°С мороза. Тем не менее, если маску сварщика не оставлять в не отапливаемом помещении или на улице, она может обеспечить нормальную работу при более низких температурах, в процессе работы «подогреваясь» теплом от сварочной дуги и самого сварщика»

Вопрос: «Как устроен фильтр – хамелеон?»

Ответ: «Светофильтр изготовлен по принципу «слоёного пирога», где несколько слоев жидких кристаллов находятся между поляризационными пленками. Под напряжением жидкие кристаллы «выстраиваются» в определенном направлении, таким образом блокируя часть поляризованного света. Первый слой любого фильтра – обязательно пассивный «зеркальный» фильтр ультрафиолетового и инфракрасного излучений»

Вопрос: «Я занимаюсь сваркой очень редко. Как правильно хранить маску сварщика, чтобы батарейка внутри не разряжалась?»

Ответ: «Если фильтр не используется, его рекомендуется хранить в таком состоянии, чтобы передняя часть (фотоэлементы, детекторы света) не находились под воздействием внешнего света. В этом случае фильтр находится в состоянии покоя, что увеличивает срок службы встроенной батареи и самого фильтра. Если после долгого хранения фильтр не включается, очень часто его можно реанимировать, подержав на ярком солнечном свете 20-30 минут»

www.svaga.ru

Как выбрать маску хамелеон для сварки правильно

Каждая маска хамелеон, дорогая или дешёвая, неважно, имеет ряд основных функций, которые определяют её качества и возможности:

Скорость срабатывания светофильтра (время) — пожалуй, это самая важная характеристика масок хамелеон, ведь от того, насколько быстро будет срабатывать светофильтр, зависит уровень защиты глаз сварщика. Существует максимально допустимое время срабатывания светофильтра, это одна миллисекунда. Однако есть маски и с гораздо меньшим временем срабатывания светофильтра. Само собой разумеется, что чем выше скорость затемнения светофильтра, тем лучше.

Степень затемнения — ещё одна из важнейших характеристик масок хамелеон, а точнее, автоматического светофильтра, которым они оснащены. Большинство автоматических светофильтров имеет расширенный диапазон, от 9 до 13 DIN, который является оптимальным для большинства случаев. Однако чем шире будет диапазон затемнения светофильтра, тем функциональней будет автоматическая маска хамелеон, и появится дополнительная возможность её использования для различных видов сварки.

Ниже указаны рекомендуемые значения диапазонов светофильтра под разные виды сварки:

Оптический класс — данная характеристика масок хамелеон, указывает на оптические свойства светофильтра. Как правило, оптический класс светофильтра обозначается тремя цифрами, например, 1/2/3 — где:

• 1 — коэффициент прозрачности светофильтра;
• 2 — рассеивание света;
• 3 — степень однородности затемнения.

Чем меньше будет значения, указанные в оптических характеристиках светофильтра, тем выше, по качеству и надежности будет маска хамелеон.

Источник питания — здесь все просто, и бывают автоматические маски для сварки с заменяемым источником питания, от которого работает светофильтр, а бывают такие маски, в которых поменять аккумулятор или батарею нельзя. Наверное, нетрудно догадаться, в данном случае, какая маска хамелеон лучше.

Количество датчиков и регулировки масок хамелеон

Маски хамелеон могут иметь несколько датчиков, нормой для большинства, считается два датчика, которые установлены по краям светофильтра. Этого вполне хватает для того, чтобы надёжно уберечь глаза сварщика от вредного воздействия ультрафиолета. Однако число датчиков может быть и больше двух, что делает автоматическую маску ещё надёжнее.

Кроме того, осуществляя выбор автоматической маски, следует знать, что практически все её характеристики могут изменяться. Так, например, бывают маски с регулируемым светофильтром, а бывают с постоянным значением затемнения. Конечно же, если вам нужна профессиональная сварочная маска хамелеон, то нужно выбирать именно такую маску, с возможностью плавной регулировки светофильтра. В таком случае, можно будет более тонко подобрать степень и скорость срабатывания светофильтра, в зависимости от режима и метода сварки.

Светофильтр–критерии отбора

При выборе фильтра к обычной маске особых хлопот не возникает, они отличаются только степенью затемнения стекла для разных видов сварочных работ. С фильтром к маске хамелеону всё не так просто.

1. Не всякий производитель добросовестно заботится о безопасности вашего зрения. Поэтому обязательно проверяйте наличие сертификата, который подтвердит качество изделия.
2. Возможность смены блока питания. Встроенные невозможно заменить, после того, как их ресурс закончится, придётся купить новую защиту.
3. Чем выше скорость срабатывания фильтра, тем лучше. Для бытового применения достаточно ста микросекунд, для профессионала вдвое меньше.
4. При наличии большого количества датчиков, отвечающих за дугу, уменьшается риск самопроизвольного открывания фильтра в процессе сварки.
5. Настройки степени затемнения, чувствительности срабатывания и возврата в стартовое положение на хорошей маске регулируются плавно. Это стоит отметить особо. Ступенчатая регулировка считается пережитком прошлого.
6. Режим работы с угловой шлифмашиной и некоторые дополнительные возможности делают сварочный процесс комфортным.

Виды защиты

Средства, обеспечивающие защиту от сварки, производимые в типовых комплектациях «хамелеон», выпускаются в виде:

Масок

Тип масочного изделия зависит от вида проводимых работ по сварке. Учитывается отношение сварочного стекла к номинальным значениям тока:

• стекло 4-9 DIN — ток до 40 А;
• стекло 5-11 DIN — ток 175 А;
• стекло 6-12 DIN — ток 300 А;
• стекло 7-13 DIN — ток 500 А.

Первая пара групп масок актуальна в быту. Последние две группы широко применяются в области строительства тяжелой машинной и авиационной техники, тяжелых сферах промышленности.

Шлемов

Актуальность шлема обуславливается более трудными рабочими условиями, вызванными чрезмерными температурными режимами или продолжительным процессом сварки. При высокой вероятности получения ожогов также используется сварочный шлем. Конструкция изделия в точности имитирует шлем для езды на мотоциклах, но для изготовления применяется облегченный и более прочный пластик.

Очков

Очки применяются при проведении кратковременных работ по сварке, когда отсутствует необходимость в дополнительной защите лица. В сравнении с масками и шлемами очки отличаются демократичной стоимостью. При этом они обеспечивают отличный обзор и оснащены высокопрочных стеклом.

Лучшие производители сварочного оборудования

Если сварка выполняется дома редко, длительность таких работ небольшая, то можно ограничиться покупкой недорогого китайского светофильтра, но рассчитывать на его высокое качество не стоит. Профессионалам лучше не экономить и приобретать изделия популярных, надежных производителей:

1. 3M — американская компания, выпускающая не только световые фильтры, но и щитки, маски, пластины. Вся продукция высокого качества, поэтому производитель занимает лидирующие места на российском и мировом рынках.
2. «Сварог» — популярная российская компания, которая занимается выпуском защитных средств и сварочного оборудования. Преимущество их продукции — доступная цена и высокое качество.
3. FUBAG — немецкий производитель, выпускающий оборудование и средства защиты для разных отраслей промышленности и строительства. Предлагает большой выбор сменных световых фильтров и сварочных масок.
4. Quattro Elementi — итальянский производитель. Выпускает современные модели с фиксированными светофильтрами и такие, что могут менять уровень затемнения в соответствии с силой светового потока.
5. BRIMA — еще одна популярная в России немецкая компания, предлагающая защитное оборудование, используемое для сварки как любителями, так и профессионалами.

Компания «3M» выпускает маски и световые фильтры.

Технические параметры или что обозначает маркировка на маске

Производители электронных масок для сварщика, используют маркировку для отображения важнейших технических параметров оборудования. Маркировка оптического класса состоит из четырех цифр, указанных через слэш. Новички часто задаются вопросом о том, что же они обозначают. В этом разберемся подробно:

1. Первая цифра в маркировке свидетельствует от принадлежности к соответствующему оптическому классу. От нее зависит, насколько четким будет изображение, то есть прозрачность. На качество влияет тип защитного стекла и пленки, используемые для изготовления светофильтра.
2. Вторая цифра указывает на рассеивание света, то есть влияет на то, какой мутной будет картинка. Зависит от типа используемых кристаллов.
3. Третья цифра — показывает равномерность затемнения.
4. Четвертая — уровень затемнения.

Высокое качество имеют маски, где представлены минимальные значения цифр в маркировке. Чем выше цифра, тем ниже качество соответствующего параметра.

ГОСТ, регулирующий характеристики светофильтров

Есть специальный ГОСТ 12.4.035-78, регламентирующий требования к сварочным маскам. Хотя разработан он более 40 лет назад, но на протяжении этого времени в него вносили необходимые изменения, поэтому он действует и сейчас. Здесь описаны основные технические требования к сварочным маскам, очкам, щиткам, используемым в них светофильтрам и другие важные нюансы.

Есть ГОСТ с требованиями для светофильтров.

Перечень маркировок

Указывая технические характеристики, на маску наносят следующие обозначения:

1. Степень затемнения — основной показатель, указывающий на то, для каких работ подходит указанное защитное стекло. В России этот параметр маркируют буквой С, а за рубежом — DIN. Чем больше цифра, тем меньше пропускная способность стекла и наоборот.
2. Уровень рассеивания света. Он характеризует скорость реагирования фильтра на изменение светового потока, который возрастает с увеличением силы тока сварки. Этот показатель учитывают только для моделей, имеющих фильтры с автоматическим затемнением. Есть 3 степени, если указана цифра 1, то защита срабатывает быстро, четкость изображения высокая.
3. Однородность затемнения. При производстве цветных стекол используют соединения разных металлов. Если была нарушена технология, они плохо гомогенизированы, поэтому материал получается неоднородным, в результате некоторые участки фильтра будут затемнены больше, другие меньше. Гарантией высокого качества является 1 класс.
4. Оптический вид стекла. На этот показатель влияют используемые для его изготовления материалы. Если указана цифра 1, значит, этот светофильтр обеспечивает затемнение независимо от того, под каким углом на него попадает световой луч. Сварщику надо думать о производственном процессе, а не о том, как правильно повернуть голову по отношению к месту проведения работ.

Таблица соответствия метода сварки и степени затемнения

Согласно международным стандартам, уровень затемнения фильтров обозначают цифрами от 9 до 13 DIN. Им соответствует российская классификация С4-С8. Например, 9 DIN = С4, а 13 DIN = С8.

Затемнения фильтров обозначают цифрами.

При выборе степени затемнения обязательно учитывают метод сварки.

Таблица: рекомендуемые показатели затемнения в зависимости от используемого вида сварки

Метод сварки	Ток, А
40	70	125	175	225	300	400	500
Штучным электродом	8	9	10	11	12	12	13	14
Полуавтоматическая, в среде защитных газов (углекислого, азота)	8	9	10	11	12	12	13	13
Вольфрамовым электродом в среде аргона	9	10	10	11	12	12	14	14
Полуавтоматическая, в среде защитных газов (гелия, аргона)	8	9	10	11	11	12	13	14
MIG/с легкими сплавами	9	9	10	11	12	12	14	14
Дуговая резка	10	10	10	11	12	13	14	15
Плазменная резка	—	—	10	12	12	13	—	—
Микроплазменная резка	8	8	10	11	12	12	—	—

А теперь светофильтр

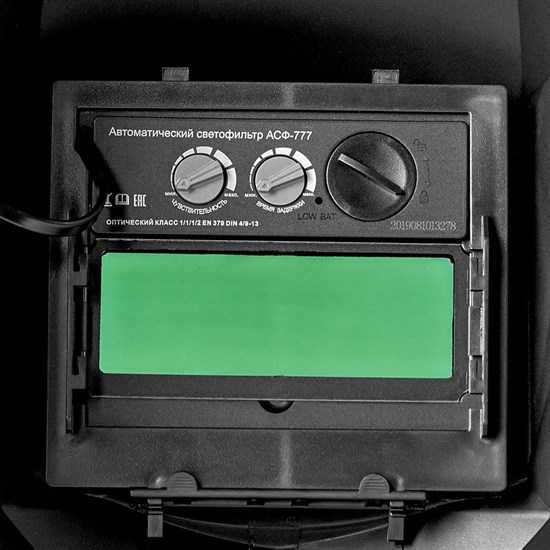

Светофильтр с полным правом можно назвать главной частью сварочной маски. Современные светофильтры могут различаться и по своим размерам, и по степени затенённости. Их конструкция зависит от модели маски и, конечно же, от особенностей и типов сварочного процесса.

Стандартных размеров стекла несколько: 110 х 90 мм, 102 х 52 мм, 121 х 69 мм. С одной стороны, кажется логичным выбрать стекло побольше, чтобы увеличить поле обзора. Но с другой стороны сразу же повысится риск механического повреждения стекла и, следовательно, лица или глаз сварщика. Так что и здесь в самый раз будет золотая середина.

Самые продвинутые модели современных светофильтров – это хамелеоны, которые подходят практически для всех видов сварочных работ.

Классификация сварочного стекла проста:

• Стекла постоянного затемнения.
• Стекла сменяемого затемнения.
• Диоптрические линзы для сварочных средств.

Светофильтры с постоянным затемнением

Это классические и всем давно привычные модели для сварщиков. В стекла для сварочных масок добавляют в качестве дополнительных химических составных частей никель или медь. Эти добавки – главные факторы затемнения, они снижают пропускную способность стекла к свету. Еще один вариант – зеркальная поверхность для отражения световых лучей.

Защитный фильтр.

Светофильтры с фиксированным затемнением бывают двух степеней: западный DIN и отечественный С. Зависимость степени затемнения от силы тока следующая: чем больше ампер, то есть сила тока, тем выше степень затенённости стекла должна быть в маске. При недостатках этого типа масок, перечисленных выше, есть и значимые преимущества. Прежде всего это прочность, долговечность и дешевизна.

Светофильтры со сменным затемнением

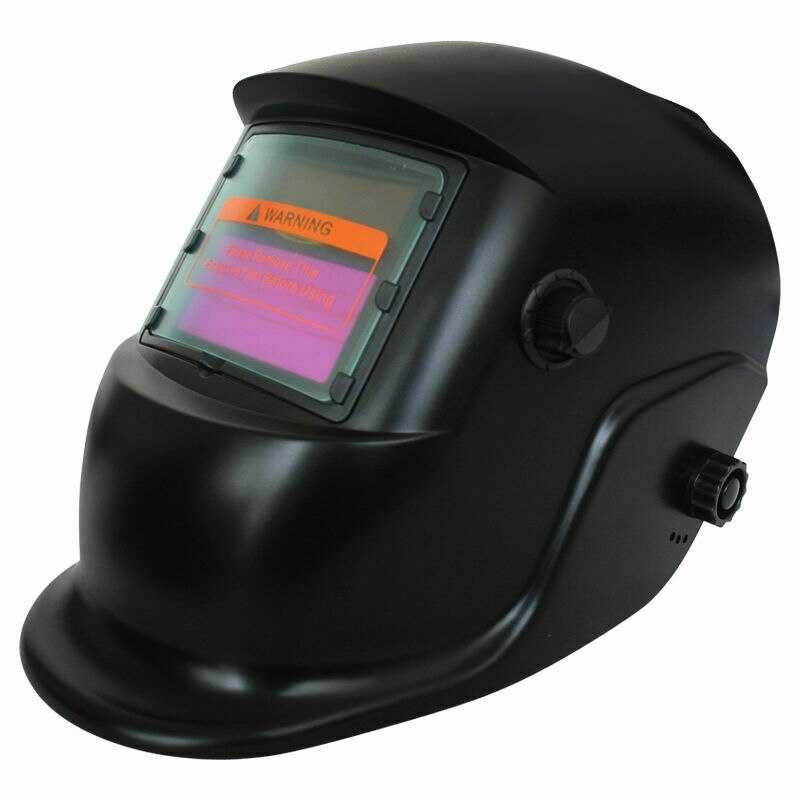

Хамелеоны – стекла нового поколения. Они были изобретены, чтобы избавиться от главного недостатка старых моделей с несменяемыми стеклами – нуждой вручную поднимать стекло вне процесса сварки: чтобы, к примеру, удалить шлак или зачистить шов. Совсем другое дело – хамелеоны с автоматическим затемнением за тысячные доли секунды перед розжигом электрической дуги.

Жидкокристаллический экран – главная фишка хамелеонов. Жидкие кристаллы обладают чудесным свойством: при смене яркости света они одновременно меняют распорядок своего положения. А это меняют световую пропускную способность.

В хамелеоне может быть до трех таких экранов с дополнительной экранной пленкой для защиты от ультрафиолетового и инфракрасного излучений. И это не все: дополнительный полимерный слой предназначен для защиты от капель расплавленного металла.

Вот какие преимущества и особенности имеет светофильтр хамелеон для сварочной маски:

• Использование жидкокристаллических технологий. Фильтры в хамелеонах выполнены из слоя жидких кристаллов со специальной поляризационной пленкой. При прохождении световых лучей эти кристаллы выстраиваются в строгом порядке, блокируя таким образом свет, который становится поляризованным.
• Опасность поражения глаз при сварке обусловлена двумя видами излучения – ультрафиолетового и инфракрасного спектров. Правильно настроенный светофильтр без поляризационной пленки отлично защищает от них. Но если, не дай бог, такие светофильтры выйдут из строя, их защита от УФ и ИФ становится нулевой. А вот хамелеоны будут защищать вас даже в неисправном состоянии: в его конструкцию встроены дополнительные фильтры.
• Хамелеоны чрезвычайно чувствительны к температуре окружающей среды: они теряют свои функциональные свойства при уровне температуры ниже 5 – 10°С. Это происходит потому, что поляризационный слой по своей природе «работает» медленнее в несколько раз при прохладной внешней среде.
• Степень чувствительности фильтра – хамелеона. Иными словами, это порог срабатывания сварочной маски в зависимости от яркости электрической дуги. Этот уровень отлично регулируется: в настройках можно даже исключить автоматическое срабатывание фильтра при ярком солнце.
• Задержка закрытия фильтра также страхует от автоматического срабатывания хамелеона в ответ на яркое свечение раскаленного металла. Это же свойство помогает избежать затухание или мигание светофильтра при коротких остановках процесса сварки. Такого рода регулировки очень важны в условиях современной сварки: ведь электрическая дуга имеет самую различную яркость в зависимости от типа работ. Самая частая норма затемнения светофильтра 9 – 13

Диоптрические линзы

Этот вариант предназначен для особых работ с мелкими деталями или металлом малой толщины. Кроме того, они показаны людям с проблемами в зрении. Диоптрии увеличивают изображение предметов для удобного контроля сварочного процесса.

Как отремонтировать сварочную маску или учимся устранять поломки своими руками

Ремонт сварочной маски Хамелеон — это процедура, подразумевающая под собой замену элементов питания, но обо всем по порядку. Маски Хамелеон или с автоматическим затемнением работают от источника питания, в качестве которых используются литий-ионные аккумуляторы таблеточного типа. Эти аккумуляторы подзаряжаются от встроенных солнечных батарей, поэтому необходимость в других способах подзарядки отсутствует. Производители заявляют о том, что батарейка не подлежит замене, и имеет неограниченный срок службы, но реальность показывает обратное. Очень часто литий-ионные аккумуляторы разряжаются, что приводит к неработоспособности светофильтра. Почему так происходит?

1. Главная причина в том, что аккумуляторы должны постоянно подзаряжаться, а это означает, что маску нужно регулярно эксплуатировать.
2. Если маска используется время от времени, то электроника потребляет заряд от аккумулятора, а солнечные батареи не восполняют ее в силу отсутствия яркого света.
3. В зимнее время маски хранятся в неотапливаемых гаражах, а воздействие низких температур пагубно сказывается на исправности аккумуляторов. К весне многие сварщики часто сталкиваются с неисправностью работы маски Хамелеон, и принимают решение о покупке нового изделия.

Покупать новую сварочную маску или отдельно светофильтр по причине его неисправности не стоит, так как его можно самостоятельно отремонтировать. Весь процесс ремонта сварочной маски заключается в выполнении следующих действий:

1. Для начала необходимо демонтировать корпус светофильтра, отсоединив его от сварочной маски. Делается это для того, чтобы иметь возможность доступа к плате устройства.
2. После демонтажа светофильтра, можно приступать к разборке корпуса. Для этого отделяем крышку от корпуса, и получаем доступ к плате, на которой установлена Li-Ion батарейка. Количество аккумуляторов зависит от числа датчиков. Если используется четыре датчика, тогда в корпусе устанавливается два элемента питания напряжением 3В.
3. Используя мультиметр, необходимо измерить напряжение батарейки. Если значение ниже 3 Вольт, значит — элемент неисправен, и подлежит замене. Предварительно следует подержать светофильтр на свету, чтобы подзарядить батарейку.
4. Если сложностей с поиском батарейки не возникает, то с заменой не исключены проблемы. Основной трудностью является необходимость перепайки контактов для установки батарейки на плату. Обычный паяльник для таких работ не подойдет, так как от продолжительного воздействия высоких температур новая батарейка быстро выйдет из строя. Для таких целей понадобится точечная сварка, посредством которой в течение 1 секунды осуществляется припаивание контактов.

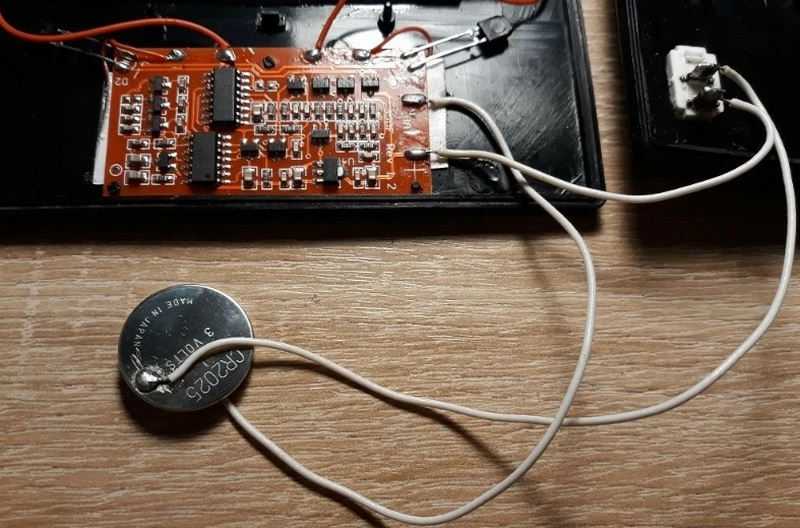

5. В качестве альтернативы рекомендуется использовать специальные слоты для батареек, который имеют следующий вид.
6. В данный слот устанавливается новая батарейка, а провода припаиваются к контактам на плате, соблюдая полярность.
7. Слот вместе с батарейкой крепится к корпусу маски, что облегчает последующую замену аккумуляторов. Единственным недостатком такого способа является потеря напряжения в проводах за счет сопротивления, поэтому батарейка будет заряжаться медленнее. Провод нужно сделать как можно короче.

На этом ремонт сварочной маски с неисправным светофильтром завершен. Остается только испытать изделие в работе, и убедиться в его исправности.

Подводя итог проведения ремонта сварочной маски, нужно отметить один очень важный момент — если продолжать нерегулярно использовать устройство, то новые аккумуляторы также прослужат недолго. Хотя их стоимость невысока (порядка 50-100 рублей), но постоянная замена не доставляет удовольствия. Решить проблему можно следующим образом:

1. Хранить маску на свету, чтобы аккумулятор регулярно или периодически подзаряжался.
2. Сделать переключатель, которым обесточивается подача питания на плату. Это поспособствует тому, что заряд аккумулятора будет дольше сохраняться.

Обычный переключатель нужно припаять так, чтобы обеспечить разрыв цепи между аккумулятором и платой, как показано на фото ниже.

Теперь вы знаете, как отремонтировать неисправный светофильтр на маске для сварщика типа Хамелеон. Процесс ремонта аналогичен для всех изделий от разных производителей. В видеоматериале показан и рассказан подробный процесс ремонта сварочной маски своими руками.
