Подсистема для вентилируемого фасада: профиль, крепления, виды

Преимущества вентилируемых фасадов из комопзита

Решение обустроить фасад здания путем установки вентилируемой системы из композита является чрезвычайно выгодным. Несмотря на более высокую стоимость, которая компенсируется отсутствием необходимости в ремонте, у такой отделки имеется масса плюсов, а именно:

максимальный уровень пожарной безопасности – листы алюкобонда состоят в основном из негорючих минералов, что предупреждает их возгорание;

высокие показатели антикоррозийной стойкости благодаря включению в состав материала меди и анодированию, которое выполняется в процессе монтажа;

универсальность применения – при желании использовать такие вентфасады можно при обустройстве сооружений любой этажности и архитектурной сложности;

способность выдерживать вибрационные нагрузки;

замечательная тепло-, шумо- и влагоизоляция;

минимальные сроки установки.

Инструкция по монтажу фасада из композита

Приступать к инсталляции систем из композита можно, независимо от времени года, однако важным условием является защита теплоизоляционных материалов от воздействия атмосферных осадков. Установочный процесс при оборудовании вентилируемого фасада из композита состоит из следующих этапов:

Подготовительные мероприятия – до того, как приступать непосредственно к монтажу, необходимо произвести тщательный осмотр покрытия. В связи с тем, что при установке крепежей используются анкерные дюбели, проверка прочности поверхности является обязательной. На предварительном этапе следует выяснить вес всей конструкции, показатели ветровой нагрузки, предельно допустимую нагрузку на стены здания и т.д. Для максимально точного анализа может проводиться видеосъемка.

Нанесение разметки – начинать установку без разметки недопустимо, при этом нужно иметь ввиду, что она выполняется по отношению к ряду композитных листов снизу вверх. Для нанесения отметок потребуется специальный инструментарий, в частности, уровень, рулетка, теодолит, шнур и лазер.

Монтажные работы – до инсталляции облицовочного слоя из композита на стену крепятся кронштейны, теплоизоляционный материал и направляющие. Фиксация кронштейнов производится с помощью обычных дюбелей, а для установки изоляции применяются особые тарельчатые дюбеля. Следующим этапом является установка ветровой защиты, при этом полотна крепятся внахлест (заход должен составлять от 10 сантиметров и больше), а лицевая сторона устанавливается снаружи. Во избежание проникновения влаги по краям полотнищ закрепляют уплотнительные ленты, после чего заклепками либо саморезами выполняется фиксация направляющих на кронштейнах. Финишный этап предполагает непосредственный монтаж листов композита – его выполняют на крепления в виде клепок или саморезов либо посредством соединения в замок.

КРУТЫЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ – СОВРЕМЕННЫЕ ФРЕСКИ НА ФАСАДНЫХ ПАНЕЛЯХ

В центре Бухареста, столицы Румынии, находится отель Mercure, имеющий крутые вентилируемые фасады с уникальными фресками на фасадных панелях. Четырехзвездочный отель окружен неоклассическими жилыми домами, что сильно повлияло на дизайн его вентилируемого фасада. Отель Mercure Bucharest City Centre можно назвать повествующей архитектурой.

Вентилируемые фасады отеля приняли и переосмыслили архитектурные и символические элементы из непосредственной близости, чтобы переосмыслить и создать свое культурное послание, как городское, так и стилистически последовательное.

Вент Фасады

В отеле используется интересная смесь контрастных материалов из гипса и алюминия в отделке вентилируемого фасада. Алюминиевый композит Dark Grey Alucobond PLUS создает интересное сочетание, демонстрирующее как влияние традиционных концепций здания, так и движение к современным технологиям.

Вентилируемые Фасадные Системы

Архитекторы подражали арочным окнам окружающих зданий, но манипулировали ими в современных прямоугольных версиях. Они повторили одну из основных архитектурных особенностей румынского Атенеума – портику, которая отделена от основного здания и уступила общественному пространству.

Архитекторы также продемонстрировали современные архитектурные приемы, использовав перфорированные фасадные панели и смонтировав их на определенном расстоянии от фасада, создавая внешний вид и ощущение глубины, чередуя свет и тень. Современная фреска служит графическим символизмом и витринами отеля: румынский атенеум и композитор Джордж Энеску. В честь Джордж Энеску названа улица и гостиница.

И Muzeul Na?ional George Enescu, и румынский Athenaeum являются историческими зданиями, построенными во французском стиле барокко и неоклассицизма. Влияния этих архитектурных стилей на отель Mercure являются игривыми, пытаясь одновременно вписаться в окружающую среду, а также выделяться.

Виды

Нельзя описать монтаж фасадных систем от «А» до «Я» в одной статье. Потому что облицовочные материалы крепятся совершенно разными способами, и подразумевают в каждом случае уникальное количество и набор элементов системы.

Пример № 1.

Керамогранит	Композит
Применяется Т- образный профиль	Применяется либо Т, либо Y, либо H – образный профиль.
Шаг профиля всегда 600 мм	Шаг профиля подстраивается под размер кассеты, например, он может быть 800 мм
Крепится кляммером	Крепится с помощью икли и салазки

Кроме разницы, обусловленной различными облицовочными материалами, бывает, различия вызывает разный вынос облицовки от стены.

Пример № 2.

Фасад с утеплением 50 мм	Фасад с утеплением 200 мм	Фасад с выносом системы на 500 мм	Фасад без утепления
Применяются кронштейны длиной 90 – 100 мм	Применяются более дорогостоящие кронштейны длиной 240 мм	Применяются кронштейны максимального вылета 240 мм + удлинители + фасад усиливается укосинами из Т-профиля + возможно, установка металлокаркаса, на который уже будет установлена система	Применяются самые недорогие кронштейны минимального выноса, как правило либо 40, либо 60 мм

Дальше – больше, не расслабляемся, господа . Предположим, что на одном здании мы можем крепиться к стене, а на втором – нет. Например, на втором здании заполнением стены выступает «парикам», да просят нас производители столь чудесного материала.

Парикам – это такой крупноформатный кирпич с полыми отверстиями внутри его. В такой материал крепить вентилируемый фасад нельзя. Только на химический анкер. Но химией придется залить все эти, заботливо оставленные, полости. Дорого, в общем.

Что делать, если мы не можем крепить вентфасад к стене – крепить его к межэтажным монолитным перекрытиям. Да, это дороже.

Пример № 3.

Обычная система с креплением к стене	Межэтажная система крепления
Обычный вид стандартного профиля	Мощный профиль, часто замкнутого сечения (квадратный), дорогой
Обычный кронштейн – уголок	Мощный тяжелый кронштейн П- образного вида, дорогой

Но и на этом не заканчиваются наши мытарства в вопросе монтажа фасадной системы. А теперь вся соль. Есть системы оцинкованные, алюминиевые и нержавеющие. Как вы думаете, есть различия у них в монтаже?

Пример № 4.

Оцинкованная система	Алюминиевая система	Нержавеющая система
Часто оцинкованная система является вертикально горизонтальной. И поэтому собирается на фасаде некая «клетка» из профилей	Система всегда вертикальная. Шаг системы может быть совершенно разный	Система почти всегда вертикальная, шаг системы может быть разный

Именно эти различия продиктовали необходимость разнести монтаж фасадных систем по разным статьям. В каждой статье вы найдете подробную информацию, как делать вентилируемый фасад конкретного вида системы или облицовки:

Монтаж кассетных фасадов.
Монтаж керамогранита на кляммерах.
Монтаж листов фиброцемента на заклепку.
Монтаж клинкерного кирпича на планку.
Монтаж терракотовых панелей.
Монтаж натурального камня скрытым способом.

Как монтировать своими руками: технология монтажа

Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.

В общем случае технология монтажа фасадной отделки следующая:

Подготовка поверхности стен.
Изготовление и установка каркаса под облицовку.
Укладка теплоизоляционного слоя с гидроизоляцией.
Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.

Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен.

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.

Изготовление и установка каркаса/обрешетки под облицовку

После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.

Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.

Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.

Укладка тепло- и гидроизоляции

Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.

Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.

Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см. Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.

Монтаж вентилируемой фасадной системы

На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.

Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.

Как выбрать дизайн фасада частного дома, читайте здесь.

После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки. Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.

Какие преимущества имеют навесные вентилируемые фасады?

Популярность навесных вентилируемых фасадов объясняется несколькими причинами:

удобством и достаточной простотой проведения монтажных работ;
видовым и цветовым разнообразием материалов для облицовки, что дает оформить экстерьер здания в любом архитектурном стиле;
небольшим весом, что позволяет не создавать дополнительную нагрузку на несущие конструкции дома;
отсутствием «мокрых» процессов и возможностью вести работы в любое время года;
долговечностью – срок эксплуатации в среднем составляет 50 лет, при этом особой необходимости в проведении ремонтных работ не возникает, кроме случаев, требующих замены внешнего декоративного материала, поврежденного в результате механического воздействия или ветровой нагрузки;
простотой ухода – чтобы фасад всегда имел презентабельный вид, его следует просто помыть, например, напором воды из шланга.

Но устройство вентилируемого фасада предоставляет вполне ощутимые преимущества и во время эксплуатации здания:

если монтаж навесного фасада предусмотрен еще на стадии проектирования, то возможно уменьшение толщины внешних стен, а как следствие: увеличение полезной площади в помещении, уменьшение расходов на строительство, в том числе и на этапе возведения фундамента;
повышение уровня комфортности за счет создания благоприятного микроклимата, а также улучшения звуко- и теплоизоляционных характеристик стен;
снижение затрат на эксплуатацию объекта в части отопления, кондиционирования и вентиляции;
надежная защита металлических конструкций как самой системы, так и дома от коррозии;
установка навесной конструкции не требует специальной подготовки стен: достаточно лишь устранить серьезные дефекты поверхности и заделать трещины. Специально выравнивать поверхность не требуется, так как корректировку легко выполнить во время установки подсистемы.

Материалы, которые применяются для монтажа, имеют высокую огнестойкость и пожаробезопасны. Самым уязвимым в этой части является утеплитель, но использование изделий на основе минеральной ваты полностью решает проблему.

Устанавливать системы вентилируемых фасадов можно как на вновь возведенных зданиях и при реконструкции старых, для которых это возможность остановить процесс дальнейшего разрушения, особенно от воздействия влаги и других агрессивных факторов.

Приемка надзорными органами и заказчиком

№	Показатель:	Допустимые отклонения:
1	Отклонения от проектного положения разбивочных осей и высотных отметок
1.1.	Отклонение от проектного положения разбивочных осей	+/- 10
1.2.	Отклонение от проектного положения высотных отметок	+/- 10
2	Отклонения от проектного положения направляющей
2.1.	Отклонение от вертикальности или горизонтальности в плоскости стены	3
2.2.	Отклонение от вертикальности или горизонтальности перпендикулярно плоскости стены	1
2.2.	Отклонение от проектного расстояния между соседними направляющими	20
2.3.	Отклонение от соосности смежных по высоте направляющих	2
2.4.	Отклонения от проектного зазора между смежными направляющими	+5; -0
2.5.	Уступ между смежными по высоте направляющими	4
3	Отклонения от проектного положения фасада и его элементов
3.1.	Отклонение от вертикальности	2 на 1м длины
3.2.	Отклонение от плоскостности	5 на 1м длины 5 на 1 этаж
3.3.	Уступ между смежными листами	4
4	Отклонения от проектного размера и положения зазора между листами или кассетами
4.1.	Отклонение от проектного размера зазора	+/- 2
4.2.	Отклонение от проектного положения зазора (от вертикальности, горизонтальности, от заданного угла)	2 на 1м длины
4.3.	Отклонение от проектного положения крепежных элементов	5

Как монтировать своими руками: технология монтажа

В общем случае технология монтажа фасадной отделки следующая:

Подготовка поверхности стен.
Изготовление и установка каркаса под облицовку.
Укладка теплоизоляционного слоя с гидроизоляцией.
Монтаж фасадных панелей.

Рассмотрим этапы проведения монтажа подробнее.

Подготовительные работы

Вас также может заинтересовать какие бывают виды облицовочной плитки для фасада.

Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью.

Изготовление и установка каркаса/обрешетки под облицовку

Укладка тепло- и гидроизоляции

Монтаж вентилируемой фасадной системы

Как выбрать дизайн фасада частного дома, читайте здесь.

Система вентилируемого фасада: технические параметры

Вентилируемые фасады домов прочно заполнили большой сегмент рынка.

Конструкция НВФ имеет массу очевидных достоинств:

Пожаробезопасность. Для облицовки фасадных частей зданий используются только те материалы, которые не подвержены горению.
Отлично сохраняют тепло. Благодаря свойствам теплоизоляционных слоев, в помещениях сохраняется максимально комфортный микроклимат. Благодаря специальной паронитовой прокладке тепло сохранится надолго. Паронитовая прокладка устраняет мостик холода между кронштейном и стеной.
Обеспечение звукоизоляции. Функцию защиты от посторонних шумов выполняет теплоизоляционный слой.
Препятствуют образованию конденсата. Воздушный зазор, где свободно циркулируют воздушные потоки, не дает образоваться парам, поэтому утеплитель остается всегда сухим.
Возможность во время работы скрыть все дефекты стен, которые образовались в процессе строительства.
Устойчивость к образованию коррозии. Фасад оберегает несущие стены от коррозийного воздействия.
Возможность в процессе работы реализовать любую дизайнерскую задумку.
Система вентилируемого фасада имеет небольшой вес, поэтому может быть использована для построек различного типа.
Система вентилируемых фасадов зданий проста в установке.
Работу по обустройству фасадных систем можно проводить даже зимой.

Монтаж

Как монтируются вентилируемые фасады своими руками?Вот примерная инструкция по порядку работ.

Собирается вертикальная обрешетка. Шаг — на пять сантиметров меньше ширины плит утеплителя. Они должны вставляться между профилями или брусками враспорку. Чтобы убедиться, что вся обрешетка находится в одной плоскости, легко использовать натянутые между крайними элементами обрешетки нитки.

Утеплитель можно дополнительно зафиксировать дюбелями-зонтиками.

По готовой обрешетке с утеплением крепится сайдинг. Не забудьте, что поливинилхлорид имеет большой коэффициент теплового расширения. Панели никогда не фиксируются жестко или внатяжку. От краев панели до ближайшего упора должно оставаться не менее пяти миллиметров свободного пространства. Кроме того, крепеж должен позволять панели провисать и свободно двигаться в горизонтальной плоскости.

Панели сайдинга должны свободно висеть на креплениях. Жесткая фиксация недопустима.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

профиль для вентилируемого фасада;
мембрана водо и ветрозащитного типа;
облицовочный материал;
тарельчатые дюбели;
перфоратор;
средство антисептического типа;
теплоизоляционные материалы;
кронштейн для вентилируемых фасадов;
шуруповерт;
дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

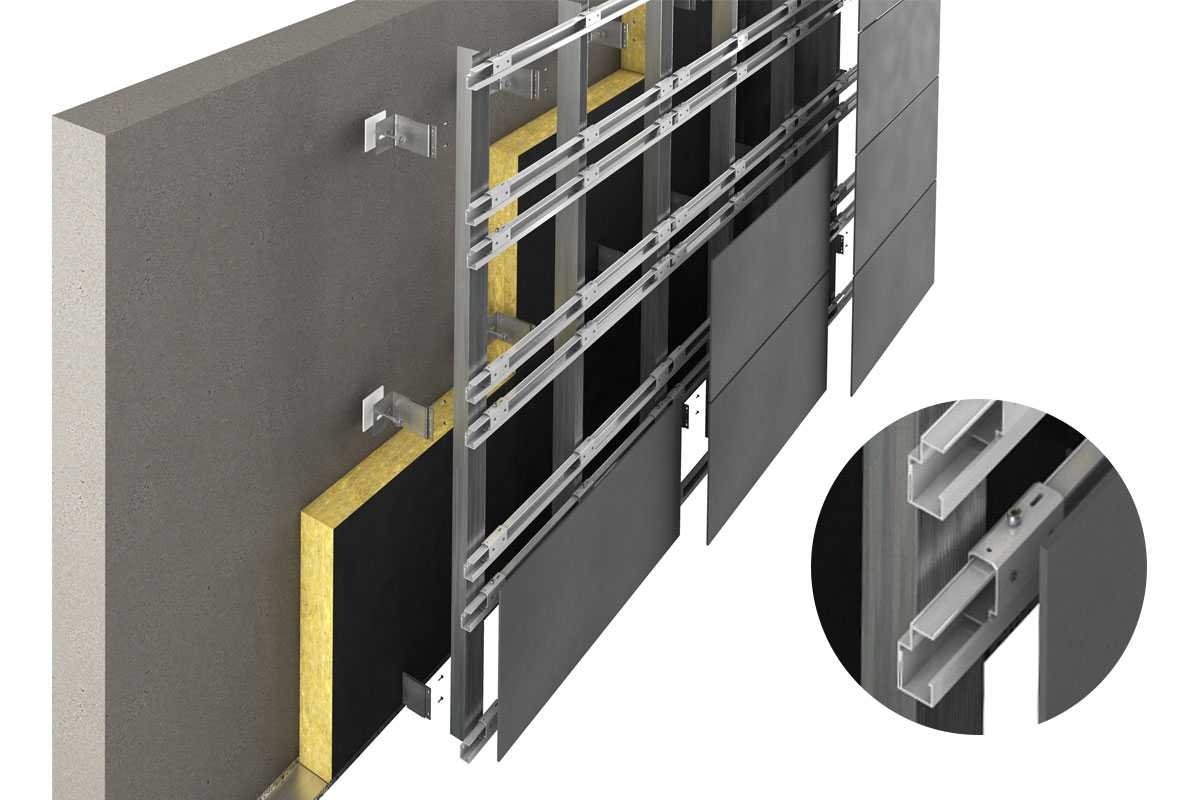

Общая схема монтажа каркаса для фасада

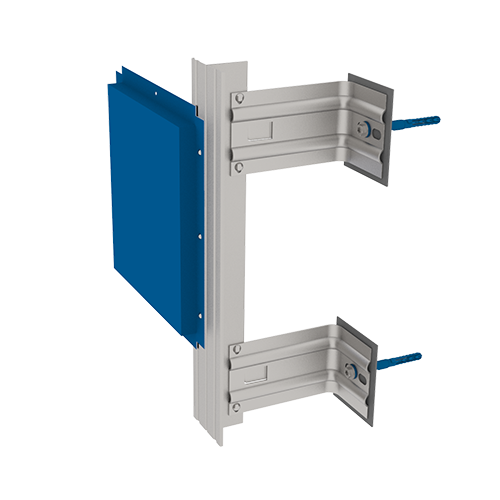

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

размер направляющей не выше одного этажа;
самый небольшой зазор между направляющими не более 7—9 мм;
зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Керамогранитные плиты

Керамогранит — (керамогранитные плиты, керамогранитные панели, изделия с толщиной от 4 до 16 мм.) занимают первую строчку нашего хит-парада облицовочных материалов и не просто так: система крепления фасада в России и самое первое здание в Москве по подтверждённой информации Министерства строительства Российской Федерации определяется именно с облицовкой по данной облицовочной панели.

Под подтверждённой информации, мы подразумеваем наличие положительного экспертного заключения на данный вид облицовочных материалов на фасадной системе из нержавеющей стали (подконструкции из коррозионностойкой стали системы Диат)

* Система крепления подразумевает монтаж на кляммерах или скрытое крепление на кляммере с пропилом плитки не менее 10-14 мм., по толщине.

Фасадные системы из керамогранита. Основные плюсы и минусы сборки данной облицовки можно определить только при детальном рассмотрении в общей концепции дизайна фасада, как правило по следующим параметрам по типу крепления вентфасада из керамогранита:

открытое крепление
имитация скрытого крепления*
скрытое крепление

Тип крепления определяется исходя из пожеланий дизайнера существующего здания и проработки фасада в части АГР (архитектурного градостроительного решения) непосредственно перед подачей готовых альбомов для согласования в управление архитектуры с дизайном проекта на стадии согласования. Мы не будем описывать тонкости и сложности данного процесса, только лишь основные аспекты и юридические моменты в данном вопросе, которыми являются:

Разработка колористического решения фасада
Прохождение процедуры согласования здания в “БТИ”
Согласование цветового решения в “Москомархитектура”
