Способы крепления фасадных кассет

Существует два способа крепления фасадных металлокассет: видимый и скрытый. Рассмотрим каждый из них более обстоятельно.

Видимый способ крепления

Кассетные панели с видимым вариантом крепления благодаря своей форме и конструктивным особенностям позволяют обойтись без покупки специальных инструментов и крепежа. Их отличают подогнутые края с выполненными по краю крепёжными отверстиями. С их помощью панель крепится к вертикальным стойкам каркаса на саморезы. Удобны кассеты с открытым крепежом тем, что упрощают ремонт в перспективе.

Скрытый способ крепления

Скрытый способ крепления подходит для тонких металлокассет. Он подразумевает, что кассеты верхней частью будут крепиться к обрешётке, тогда как их нижняя часть будет защёлкиваться в панель предшествующего ряда. У панелей такого вида лишь один единственный подгиб. При помощи кромки, которую он образует, производится закрепление края соседней плитки. Места соединения получаются незаметными. Это выглядит аккуратно, но для ремонта потребуется больше времени и усилий, так как разобрать подобную фасадную систему непросто.

Особенности производства фасадных кассет

Производство металлокассет для фасада включает в себя несколько основных этапов:

1. Изготовление плоских заготовок по заданным размерам.
2. Вырубка угловых частей у заготовок (производится с учетом нужных размеров и угла).
3. Гибка заготовок (из заготовок при помощи специального оборудования выгибаются металлокассеты).
4. Создание отверстий для крепежа в готовых изделиях (производится в определенных условиях).

На каждом этапе производства компаниями-производителями используется высококачественное современное специализированное оборудование, отвечающее имеющимся стандартам и критериям качества выпускаемой продукции. Металлокассеты, выпускаемые современными компаниями, отвечают эксплуатационным и потребительским требованиям.

Скрытый способ является не менее надежным, чем видимый метод крепления

Металлокассеты – это один из видов облицовочного материала, применяемый для навесных вентилируемых фасадных систем. Кассеты прочны и долговечны, благодаря инновационным технологиям обработки металла – не боятся коррозии и ультрафиолетовых лучей. Обеспечивают теплозащиту и звукоизоляцию здания и нормальную функциональность фасадной системы. Придают домам неповторимый вид, а также значительно продлевают срок службы строений.

Расчет потребности в материалах для облицовки фасада металлокассетами

Проведем примерный расчет потребности в материалах для облицовки фасада двухэтажного здания металлокассетами СТП ПФ – 1 – 1,2 PVDF –RR. Для этого используем известные нормативы, предлагаемые производителем этого вида материала.

Нормативы расхода материалов при сооружении вентилируемого фасада из металлокассет

Предположим, что площадь всех стен, которые подлежат отделке металлокассетами, за вычетом площади проемов, равняется 200 м2. Тогда нам понадобится 200 панелей СТП ПФ – 1 – 1,2 PVDF –RR. Количество крепежного элемента будем округлять в большую сторону до целых чисел, кратных 10. Это позволит создать их запас на случай повреждения в процессе монтажа или брака. С учетом этого нам понадобится 200*2,71 = 542, с округлением 550 шт. крепежных кронштейнов и столько же паронитовых прокладок под них и анкерных крепителей. Для сооружения обрешетки понадобится Г-образный профиль. Его нужно будет 200*1,86 = 372, с округлением 375 мп. Шляпного профиля нужно 200*1,16 = 232, с округлением 235 мп, а Z- образного профиля потребуется 200*0,86 = 172 или 175 мп. Кроме того, нужны саморезы в количестве 18,8*200 = 3760 шт. правильный расчет потребности в материалах позволит исключить систематическое посещение строительного магазина с целью докупки недостающих деталей и переплаты за их излишки.

Благодаря использованию фасадов, сооруженных из такого материала, как металлокассеты, наши унылые города постепенно преображаются в современные красивые поселения с яркими и привлекательными домами. Ведь даже старые невзрачные панельные дома, которые были построены в советское время можно оживить и сделать из них вполне теплое и привлекательное внешне жилье. Использование металлокассет при отделке общественных зданий и сооружений позволило выполнять их дизайн так, что он не похож ни на один другой в городе. Ведь панели можно заказать любой формы и раскраски. Применяя этот отделочный материал в частном жилищном строительстве. Вы можете быть уверенными, что фасад прослужит долго и будет выполнять свои функции безукоризненно. Замена его не потребуется несколько десятилетий, если все этапы монтажа были выполнены в соответствии с предъявляемыми требованиями.

Установка утеплителя, пароизоляции, ветрозащиты

В качестве утеплителя используют плитный материал. Каждую плиту крепят на 5 дюбелей – по углам, в центре. При двухслойном утеплении фасада, внизу используют более мягкий (50 кг/м3) утеплитель, чем сверху(80 кг/м3). Плиты располагают со смещением, чтобы избежать образования зазоров.

Утеплитель монтируют по направлению вверх. При образовании пустот между плитами, используют фрагменты утеплителя для заделки. Рекомендуется в качестве утеплителя при монтаже НВФ использовать каменную вату. От полистирольных утеплителей, наоборот, советуют отказаться. Базальтовый утеплитель обладает повышенной гигроскопичностью, а потоки воздуха не позволят влаге задерживаться внутри системы.

Чтобы утеплитель не терял волокон в процессе эксплуатации, для защиты от влаги, используют ветрозащитную мембрану. Есть плиты разной плотности – с одной стороны более плотный слой (120 кг/м3), толщиной в 0,5 см, оставшаяся часть плиты более мягкая. Если использовать такой утеплитель, от ветрозащитной мембраны можно отказаться.

Если при монтаже утеплитель сверху закрывают влагозащитой, сначала плиты крепят на два дюбеля, накрывают материал пленкой, затем фиксируют оставшиеся дюбели. Полотна пленки должны быть уложены внахлест на 10 см. Для соединения краев используют строительный степлер.

Вертикальная плоскость

Фиксация шляпных профилей, шириной 65, 80 мм к кронштейнам, закрепленным на горизонтальной обрешетке, выполняется саморезами. Поверхность должна получиться ровной. Процесс контролируют, используя отвес. Вертикальные стыки кассет и профили должны совпадать. Направляющие каркаса должны быть установлены на расчетном расстоянии.

Фиксацию цокольного отлива выполняют к горизонтально расположенному внизу профилю. Начальная планка устанавливается на всю длину основания вдоль верхнего края отлива.

Виды металлических фасадных кассет

Принцип монтажа вентилируемых фасадов един, хотя панели могут различаться формой, рисунком, цветом, размером.

Перфорированные

Есть модели с вмонтированной светодиодной подсветкой. Фасад выглядит особенно красиво в темноте.

Панели можно использовать даже внутри помещений для создания ограждений, подвесных потолков, перегородок

Перфорированные элементы призводят из стали, алюминия, оцинкованного железа. Применяют на доминирующих объектах общественного, коммерческого, промышленного назначения, для облицовки архитектурных элементов – козырьков, балконов, колонн.

3-D панели

Необычные фасады можно создавать из 3D панелей, которые преображают даже скучные постройки. Монтировать можно по всей поверхности наружных стен, на отдельных участках для создания акцентов, например над входной группой.

Такая облицовка делает строение более объемным

Цветные

Популярны разноцветные кассеты. Можно сохранить корпоративные цвета при отделке торговых зданий ведущих продовольственных сетей, офисов крупных компаний.

Долговечность цветных кассет обеспечивает дополнительное полиэфирное напыление

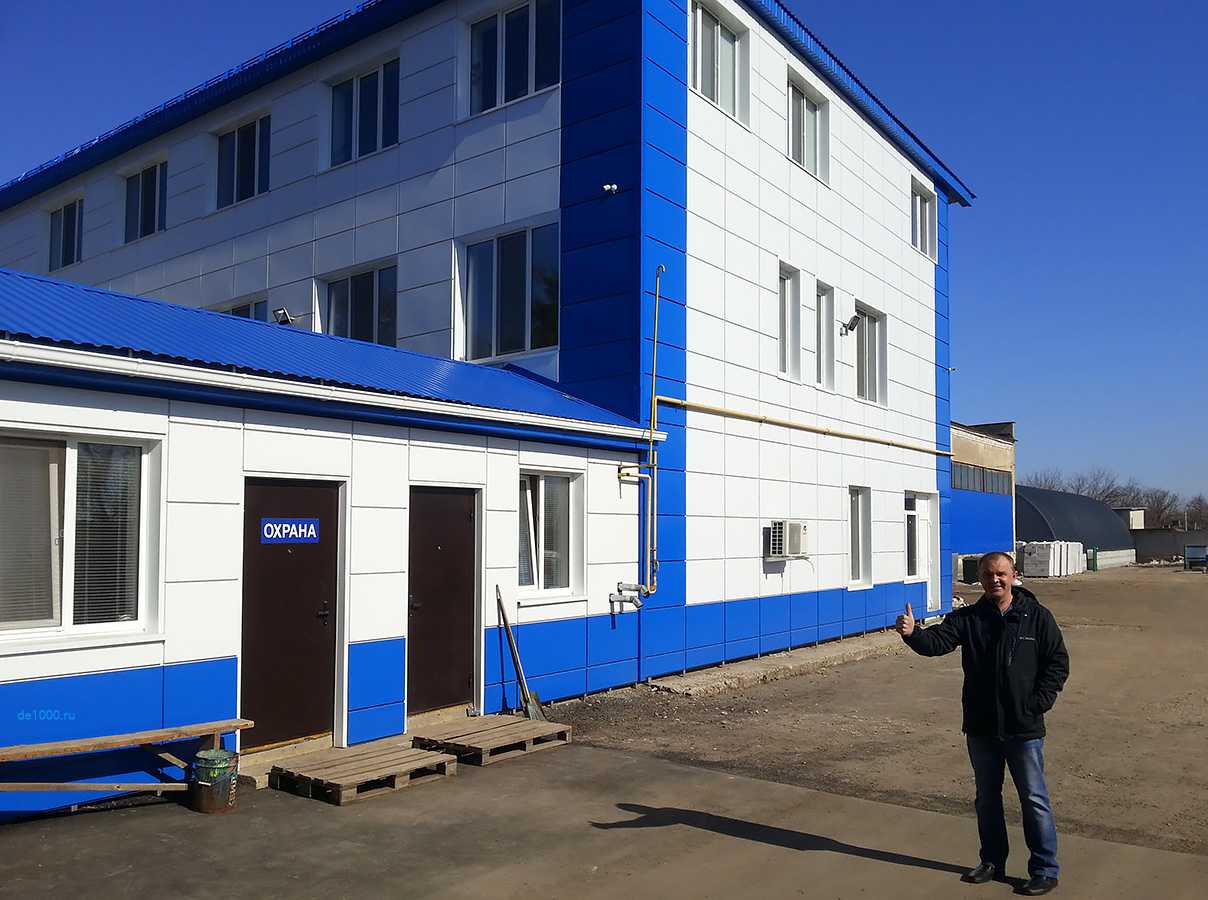

Красивые примеры

Поскольку цветовая гамма материала достаточно многообразна, выделить такое здание из общей массы сооружений можно без особого труда. Используя контрастное чередование цветов при монтаже, например, светлых и темных оттенков, очерчивающих правильную геометрию здания, конструкцию легко заметить издалека. А яркие красные детали, выделенные в общей конструкции, в сочетании с холодным серым цветом придадут оформлению оригинальности и привлекательности, гарантированно заинтересовав такой смелой отделкой прохожих.

О том, как монтировать фасадные кассеты, смотрите в следующем видео.

Достоинства металлокассет

• Презентабельный внешний вид создает индивидуальный стиль здания.
• Доступность установки и быстрота монтажа, обусловленная большими размерами отдельных панелей.
• Выравнивание поверхности и сокрытие всех дефектов стен.
• Долговечность, гарантированная устойчивостью материала к осадкам.
• Поверхность сохраняет цвет на долгий срок, не выгорает под солнцем.
• Материал проявляет устойчивость к высокой и низкой температуре.
• Обеспечивается пожарная безопасность здания.

Недостатков у такой облицовки немного, к ним можно отнести: высокую стоимость и значительный вес обшивки фасада. Стальные кассеты используются для новых зданий, которые имею прочное основание, их не используют при реставрации. Алюминиевые панели отличаются легкостью, привлекательным видом и прочностью, только высокая стоимость материала препятствует его повсеместному применению. Отличные характеристики и безупречное качество кассет соизмеримы с их ценой.

Что такое подсистема как сделать правильный выбор

Вертикальная металлическая подсистема для вентилируемого фасада

Под подсистемой для вентфасада понимают конструкцию, которая является основой крепежа как для утеплителя, так и для отделочных панелей. В зависимости от материала подсистема обладает различными параметрами, эксплуатационными характеристиками, что позволяет подобрать подходящий вариант с оптимальным соотношением цены и качества.

• Из оцинкованной стали — такой вариант подсистемы отличается небольшой массой и низкой стоимостью. При этом стойкость к коррозии не самая высокая — можно рассчитывать только на 25 лет эксплуатации. Впрочем, используя современные системы защиты от ржавчины, можно повысить стойкость такого каркаса.
• Из нержавейки — такой вариант более дорогой, но более надежный, поскольку может эксплуатироваться как минимум 50 лет. Такая конструкция отличается высокой прочностью, но для холодных климатических зон не подходит, поскольку в морозы отмечается повышение хрупкости.
• Из алюминия — характеризуется высокой ценой, высоким качеством, низкая вес алюминия позволяет использовать такие подсистемы даже при восстановлении старинных зданий. Можно отметить простоту обработки этого материала — его можно сверлить, пилить, не используя сложного оборудования, непосредственно на месте монтажа. Недостатком является излишняя гибкость материала, поэтому в жарком климате его применять не рекомендуется из-за большого термического расширении.

Оценив основные достоинства/недостатки различных материалов, можно выбрать подходящий вариант подсистемы

При этом важно учитывать особенности климата, несущую способности стен, размеры бюджета и прочие параметры

Виды

Фасадные кассеты по методу крепления делятся на два типа:

• видимый (открытый), при котором каждая кассета крепится саморезами к несущему каркасу за отогнутые наружу элементы боковых плоскостей;
• скрытый, крепление которого осуществляется посредством состыковки зацепа на кассете с кареткой на вертикальном профиле каркаса.

Кассеты первого типа проще в производстве и удобнее в установке. Их неоспоримый плюс в том, что можно заменять единичные части конструкции без специальных приспособлений, не повреждая соседние модули. Второй тип сложнее в изготовлении – только на листогибочном станке требуется до восьми операций. Их установка также более трудоемкая, но в результате получается практически идеальная поверхность с едва видимыми швами. У данного вида кассет только одна боковая сторона отогнута наружу и снабжена специальной кромкой, с помощью которой происходит сцепление верхнего и нижнего ряда. Такая конструкция усложняет замену отдельных панелей, а иногда делает это невозможным.

Из каких материалов изготавливают изделия

К выбору металла для фасадных кассет следует отнестись внимательно, поскольку он будет определять долговечность службы продукта и трудоемкость его изготовления.

Всего применяют четыре типа материалов для создания фасадных кассет и у каждого из них есть достоинства и недостатки:

• Оцинкованная сталь. Наиболее часто используемый материал. Его плюсы в невысокой цене, привлекательном внешнем виде, защите фасадов от негативных факторов окружающей среды и в покрытиях (оцинковка и полимерная пленка), продлевающих срок его эксплуатации. Минус заключаются в том, что каждые десять лет требуется возобновление защитного слоя на оцинкованной поверхности пластин. Цена от 300 до 700 рублей за м2, в зависимости от толщины стали.
• Нержавеющая сталь. Наиболее долговечный материал, способный находится под воздействием природных факторов в течение длительного времени без потери качества. Основной недостаток кроется в его высокой стоимости. Сюда же можно добавить сложность изготовления, если речь идет о полированных пластинах. В этом случае необходимы дополнительные приспособления и время, чтобы не повредить зеркальную поверхность.
• Медь. Для металлокассет больше подойдет отожженная медь – более гибкая и пластичная. Панели из данного материала выделяются богатым внешним видом и прочностью, но не находят широкого применения из-за высокой цены.
• Алюминий и сплавы на его основе. Используемые сплавы, отличающиеся мягкостью, состоят из алюминия с добавлением марганца или магния. При сгибании необходимо придерживаться строгой технологии, чтобы избежать растрескивания металла. Стоимость готовой продукции даже выше, чем у нержавейки.

Прежде чем выбирать гибочное оборудование, следует определиться, с каким материалом вы будете работать, поскольку станки рассчитаны на определенные нагрузки и при неправильной эксплуатации их срок службы резко сократится.

Виды металлокассет

Формы и оптимальные размеры

Величина, конфигурация и цвет фасадных панелей – три составляющие, способные придать зданию уникальный вид.

Форма

Основные геометрические формы, технология производства которых отработана – это:

• квадраты;
• прямоугольники;
• ромбы;
• трапеции.

С их помощью можно создать оригинальный рисунок, особенно, если использовать цветовые решения или игру с зеркальными и матовыми поверхностями.

Размеры

Для надежности конструкции вентилируемого фасада, а также создания умеренной нагрузки на само здание, производители придерживаются определенных стандартов по толщине материалов для металлокассет. Так, толщина медных листов и из нержавеющей стали ограничена от 0,7 до 1,2 мм, оцинкованной стали – от 0,7 до 1,5 мм, а алюминия и его сплавов – от 0,8 до 3,0 мм с рекомендацией использовать не тоньше 1,5 мм для улучшения внешнего вида пластин.

Длина и ширина могут составлять любые сочетания от 100 до 3000 мм. Например, 100х400, 1200х2500 мм и так далее.

Панели из оцинковки, нержавейки или меди рекомендуется делать малых или средних размеров, поскольку вес металла усложняет транспортировку и монтаж. А вот алюминий отличается легкостью и позволяет изготавливать большие по габаритам фасадные кассеты, тем самым существенно ускоряя облицовочные работы.

Этапы сборки

Из металлокассет монтируется отличный вентилируемый фасад. Монтаж подразумевает следующие этапы:

1. Фасад размечается для монтажа обрешетки. Разметка производится с низа здания.
2. Производится монтаж кронштейнов. Количество кронштейнов зависит от размера металлокассет. Запрещается крепление на швы стен – это может привести к обрушению.
3. Выполняется монтаж реек обрешетки.
4. Между реек прокладывается утеплитель (если того требует ТЗ). Крепится с помощью телескопического крепежа.
5. При наличии утеплителя так же обязателен монтаж гидроизоляционной мембраны.

Следующие этапы зависят от вида крепежа металлических кассет:

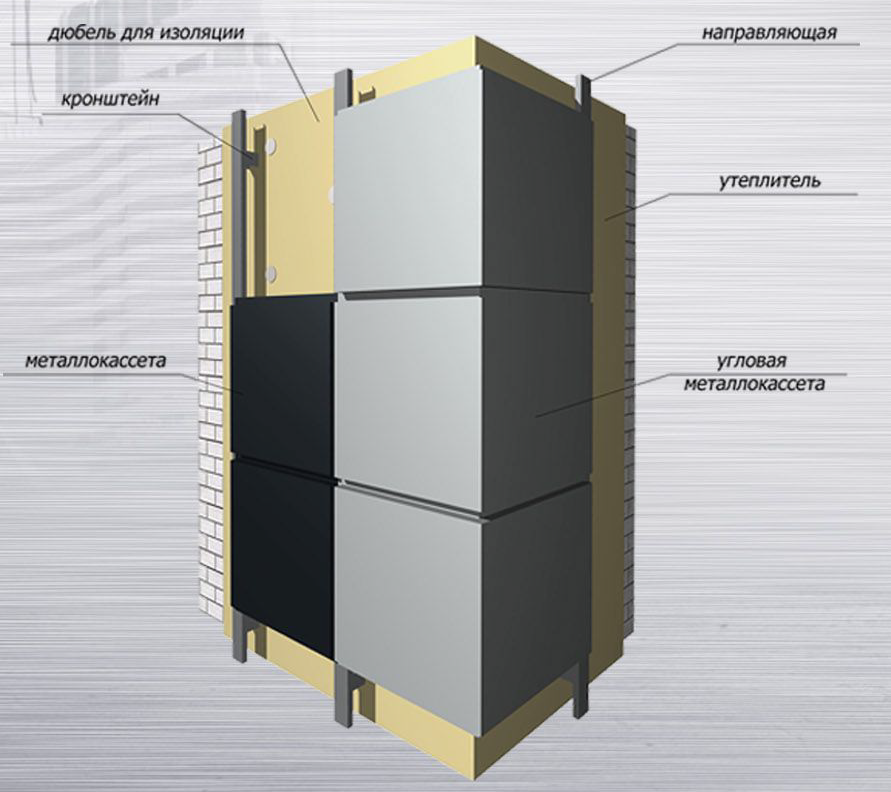

Описание и назначение кассетных панелей

Кассетная панель – металлическая панель, которую изготавливают из листов металла. В качестве такового выступает оцинкованная сталь, латунь, алюминий или медь. В зависимости от потребностей заказчика толщина панелей различается и составляет 0,7-1,5 мм. Исключение составляют кассеты из алюминия, которые в целях жесткости конструкции имеют толщину 2 мм. Альтернативой фасадным панелям из металла выступают панели из композитных материалов. Обычно их изготавливают из двух листов алюминия, между которыми помещают минеральный или полимерный слой. Толщина панели при этом увеличивается, но за счёт лёгкой середины вес будет небольшим. Благодаря этому плитка не выгибается. Эта особенность позволила производить панели больших размеров.

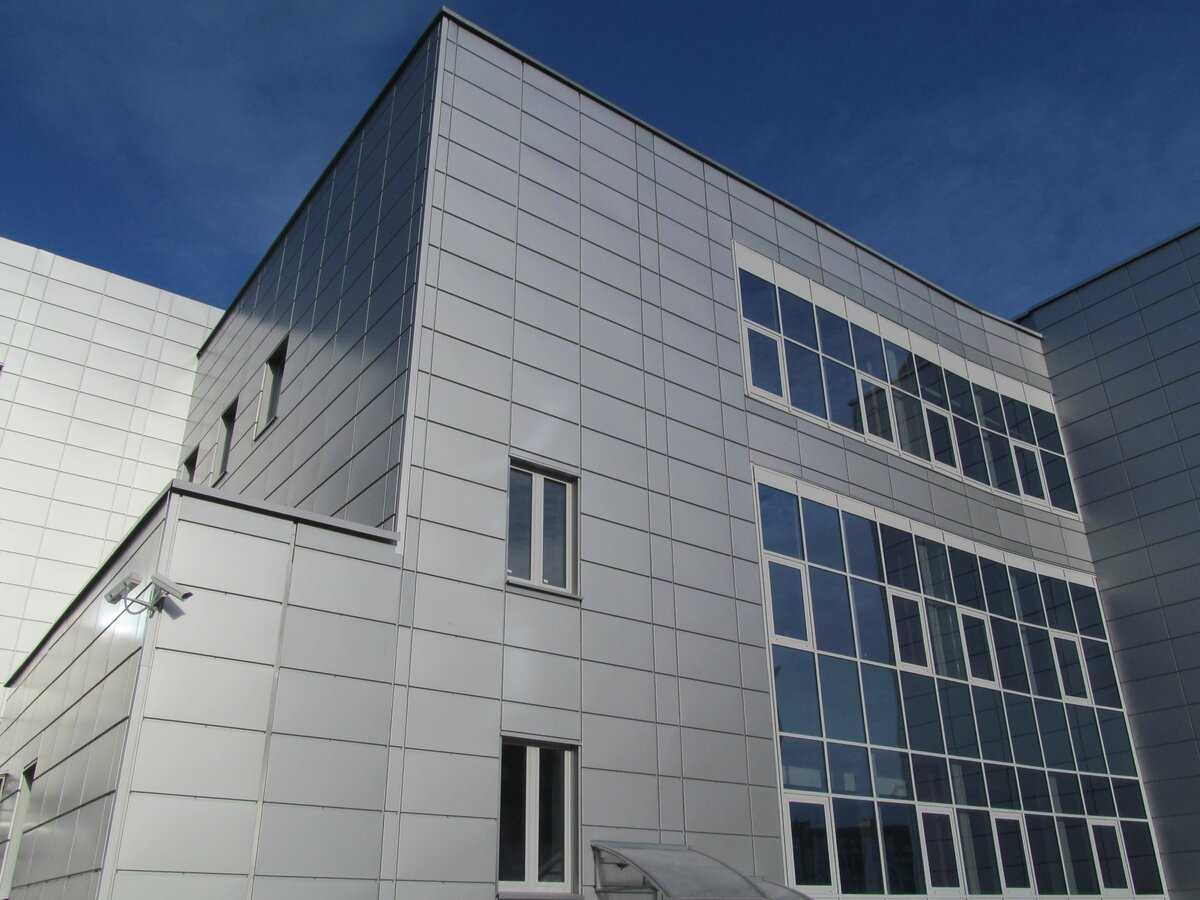

Рисунок 2. Пример отделки фасада здания кассетными панелями

Материал определяет некоторые особенности металлокассет. Наиболее часто используется оцинкованная сталь и алюминий. Алюминий – самый лёгкий материал, который даёт наименьшую по сравнению с другими нагрузку на фасад. Медные панели стоят дороже, но при этом служат дольше и не коррозируют даже без дополнительной защиты. Латунь тоже не требует финишной защитной покраски. От латуни материал отличает характерный желтоватый оттенок.Что касается конструкции, то у металлокассет она очень проста. Боковые края загибают на производстве так, что изделия получают сходство с коробкой. На них по краю выполняют защёлки или перфорацию. По форме кассеты бывают квадратные, прямоугольные, реже – трапециевидные. Металл для защиты от коррозии покрывают порошковой краской. Можно выбрать любой цвет по шкале Ral без ограничения.

Рисунок 3. Цветовая палитра RAL

Плюсы фасадной отделки металлокассетами

На качество фасадной отделки строения металлокассетами совсем не влияет рельеф стен. Какие бы дефекты и неровности на них не были, они будут успешно спрятаны. Материал стен не имеет значения, Так как крепление металлокассет к фасаду делается через каркас, сделанный из профиля из металла. В свободное пространство между поверхностью стен и материалом для отделочных работ наполняется теплоизолятором и пароизоляционной мембраной, что гарантирует хорошую теплоизоляцию строения и мешает образованию конденсата влажности. Вентиляция, образованная под кассетами, не предоставляет ржавчине расшириться на каркас.

Большая возможность ремонта считается добавочным катализатором для пользы применения металлокассет для отделочных работ строений. Ведь их замена если вдруг произодет повреждение – дело пары минут. Прикрепляют панели на каркас при помощи шурупов или специализированных замков-защелок. Сооружение фасада вентилируемого типа из металлокассет можно делать в любой сезон в году. При подборе дизайна строения существует богатое многообразие разных способов цветов и форм металлокассет. Подчиняясь от того, какой металл был применен для изготовления изделий, эксплутационный срок может измеряться десятками лет.

Полезные рекомендации

Чтобы качественно выполнить облицовку здания, следует избегать распространенных ошибок в ходе использования данного материала. Например, резать изделия в ходе работ при помощи абразивного или же газопламенного инструмента категорически запрещено. Еще до покупки материалов следует проверить сроки хранения продукции и дату ее изготовления. Материал, имеющий полимерное покрытие на основании со всеми комплектующими, находящийся в заводской упаковке, может храниться не более сорока пяти дней со дня отгрузки с производства.

При покупке материала для зданий общественного назначения нужно знать, что дополнительная установка на облицовку из кассет различных вывесок не допускается. Для частных домовладений запрет на монтаж к фасадным кассетам распространяется на крепление навесных козырьков, антенн и т. д. К кассетам можно без опасения устанавливать только составляющие элементы водосточной системы, которые должны быть зафиксированы к несущему основанию, не связанному с фасадной облицовкой.

Купленная продукция требует особых условий хранения – до начала монтажа изделия необходимо содержать в упаковочной пленке, избегая попадания на детали прямых солнечных лучей. Контакт изделия с ультрафиолетом может спровоцировать изменения в составе клеящего вещества, что затруднит снятие пленки с элементов.

Производство фасадных металлокассет

Металлокассеты изготавливаются из оцинкованный стали индивидуально для каждого проекта вентилируемого фасада. Поэтому производство кассет для фасадов начинается с расчетов необходимого количества, типа конфигурации креплений и итоговых размеров. В стандартном исполнении фасадные кассеты изготавливаются толщиной 0,7 -1,2мм. При необходимости удешевления металлических фасадных панелей, применяют более тонкую сталь. На своем производстве мы можем изготавливаем 2 вида металлических кассет открытого типа крепления (Рис. 1) и закрытого (Рис. 2).А также угловые металлические кассеты каждого типа.

После подготовки спецификации на изготовление, выполненные расчеты предаются в цех для просчета необходимого материала и начала производства. Так как на заводе металл катается в рулоны, соответственно готовая заготовка из стали имеет дуговатую форму. Поэтому перед изготовлением заготовку необходимо прокатать в прямой лист при помощи прокатного станка. При производстве фасадных металлокассет, на листе пробиваются углы на гидравлических пробивных прессах, затем на гибочном оборудовании придают форму уже готовой кассеты, загибая лист со всех сторон по технологии. После чего уже готовые металлические панели окрашивают порошковой окраской по палитре цветов RAL. Ниже представлены возможные цветные решения.

Особенности самостоятельного монтажа

Установка фасада из металлокассет производится в несколько этапов, имеющих четкие рамки:

Подготовительный этап. Со стен дома удаляют остатки старого покрытия и освобождают их от всех конструкций, в том числе сооруженных на оконных и дверных проемах. Если будут обнаружены серьезные дефекты на поверхности стен, то они устраняются. После этого проверяют, может ли стена нести на себе нагрузку каркаса и облицовки. Для этого фрагмент каркаса крепится к стене двумя дюбелями, после чего к нему прилагают нагрузку. Можно, к примеру, подвесить на этот фрагмент массивный предмет. Если перенесенная нагрузка будет достаточной, то можно продолжать работы. Пенобетон и пустотелые кирпичи вряд ли смогут обеспечить надежность крепления такой конструкции, поэтому для их отделки металлокассеты не применяют. Общепринятая плотность стенового материала не должна быть менее 0.6 т/м2.
Этап разметки. Размечают поверхность каждой стены здания при помощи лазерного уровня. Этот измерительный прибор позволит обеспечить надлежащую точность. Разметка должна стартовать с нижней части здания и соответствовать размерам самих металлокассет. Направляющие впоследствии нужно крепить на таких расстояниях, чтобы кассеты входили между ними прочно, а крепились надежно. Абсолютная ровность внешней поверхности каркаса обеспечивает саму возможность закрепления на нем металлокассет. Малейшее отклонение, либо не позволит вообще соорудить фасад, либо создаст такой перекос, что он буде сразу же бросаться в глаза и портить весь вид.

Этап крепления кронштейнов. Эти крепежные элементы крепят на специальные дюбели

Важно, чтобы они не попадали в швы между кирпичами или панелями, так как это снизит надежность каркаса или спровоцирует разрушение кладки в этом месте. Под кронштейны обязательно нужно укладывать прокладки из паронита, которые обеспечат надежную защиту от промерзания этих участков стены. Кроме того, они призваны снижать подверженность деформации всего каркаса со временем

Кроме того, они призваны снижать подверженность деформации всего каркаса со временем.

Этап утепления. После монтажа кронштейнов на стену натягивают гидроизоляционную основу. Ее полотнища укладываются внахлест и крепятся за кронштейны. На нее уже накладывают сам утеплитель, в роли которого может выступать пенополистирол или минеральная вата. Швы между листами утеплителя пропенивают монтажной пеной. Утеплитель крепят к стене дюбелями с широкими шляпками или, в некоторых случаях, на клей. На завершающем этапе поверх утеплителя натягивают ветрозащитную пленку.

Этап сооружения направляющего каркаса и установка металлокассет. Монтаж обрешетки и установку металлокассет начинают снизу. Для верной установки металлокассет направляющие, которые находятся сверху крепят на контрящие винты, а нижние – чуть выше, чем предусмотрено проектом. Это гарантирует надежность крепления нижнего ряда металлокассет. Затем направляющие, которые находятся ниже, до упора впрессовывают в разъемы кассетных держателей и фиксируют с помощью болтов. Только после этого следующая направляющая устанавливается на свое место. По ней выкладывают следующий ряд из металлокассет и продолжают процесс в такой же последовательности до верха. Для использования на углах существуют специальные угловые металлокассеты. Их применение позволяет избавиться от необходимости установки различных уголков.

Следует учитывать, что металлокассеты бывают с открытым и закрытым типом крепления. Соответственно способы их крепления к обрешетке несколько отличаются. Особенности монтажа металлокассет с открытым типом крепления заключаются в том, что каждая следующая кассета накладывается отогнутым краем на предыдущую и фиксируется саморезами или заклепками.

Схема монтажа металлокассет с открытым типом крепления.

При системе с закрытым типом крепления, каждая следующая кассета должна быть состыкована с нижележащей, закрывая ее место крепления. Сама она фиксируется саморезами сверху. Монтаж таким способом выполнять сложнее, но зато конструкция получается более надежной и прочной.

Схема монтажа металлокассет с закрытым типом крепления.
