Плиты перекрытия пк: характеристики, размеры согласно госту

Ребристые плиты перекрытия: характеристики и маркировка

Чтобы разделить внутренний объем многоэтажного дома и равномерно распределить нагрузку по всей поверхности каркаса, при строительстве применяется межэтажное перекрытие: балочное, плиточное или сборно-монолитное. Ассортимент расходного материала на современном рынке поражает своим разнообразием. Однако наибольшее распространение получили ребристые плиты. Одна из основных особенностей их использования заключается в устойчивости: они способны выдерживать сильную нагрузку даже при наличии очень широкого пролета.

Плиты для перекрытия – это прочное изделие, состоящее из продольных элементов в виде балок. Особенность заключается в том, что в зоне растяжения бетон ликвидируется, а в месте сжатия, наоборот, скапливается. Технические характеристики объясняются тем, что применение армирования и ребристой поверхности на практике дает возможность сэкономить бетон при производстве, не снижая при этом качество и прочность перекрытия. Подобная конструкция способствует уменьшению такого показателя, как толщина, что значительно упрощает использование.

Watch this video on YouTube

Размеры и характеристики

Типовые балки изготавливаются в размерах 3x6 и 3x12 метров. Их стороны располагаются на расстоянии 1000 мм друг от друга. Плиты производятся с П-образным поперечным сечением. Толщина одной полки равна 30 и 35 мм соответственно. Также она предусматривает наличие закладных изделий, на которые впоследствии крепятся парапеты и пласты несущих конструкций.

Современные компании-производители реализуют плиты перекрытия, применяя несколько типов бетонного материала:

Габариты ребристых изделий, их размеры и формы должны соответствовать ГОСТ 28042-89. Среди них принято выделять:

1. Плиты перекрытия с плоской поверхностью. Могут быть с отверстиями для вентиляционной системы, а также с дополнительными проемами по бокам.

2. Плиты-оболочки со сводчатым покрытием. Их особенностью является то, что стойки рам сопрягаются друг с другом шарнирно.

6 Методы контроля

6.1 Испытание плит и оценку их прочности, жесткости и трещиностойкости следует производить в соответствии с требованиями ГОСТ 8829. ГОСТ 16504 и рабочих чертежей на эти плиты.

6.2 Прочность бетона плит следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава по ГОСТ 10181 и хранившихся в условиях, установленных ГОСТ 18105.

При испытании плит неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624 или при* борами механического действия по ГОСТ 22690. а также другими методами, предусмотренными стандартами на методы испытания бетона.

6.3 Морозостойкость бетона следует определять по ГОСТ 10060.0. ГОСТ 10060.1, ГОСТ

10060.2 или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

6.4 Водонепроницаемость бетона плит, предназначенных для эксплуатации в газообразных средах с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

6.5 Показатели пористости в уплотненной смеси легкого бетона следует определять по ГОСТ

10181.

6.6 Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.1 на серии образцов, изготовленных из бетонной смеси рабочего состава, или радиоизотопным методом по ГОСТ 17623.

6.7 Методы контроля и испытаний сварных арматурных и закладных изделий следует принимать по ГОСТ 10922 и ГОСТ 23858.

6.8 Силу натяжения арматуры, контролируемую по окончании натяжения, следует измерять по ГОСТ 22362.

6.9 Размеры и отклонения от прямолинейности, плоскостности, ширину раскрытия технологических трещин, качество бетонных поверхностей и внешний вид плит следует проверять методами, установленными ГОСТ 13015.

6.10 Положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904.

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

• Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

  Фото 1. Металлоформы для производства плит типа ПК

• Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

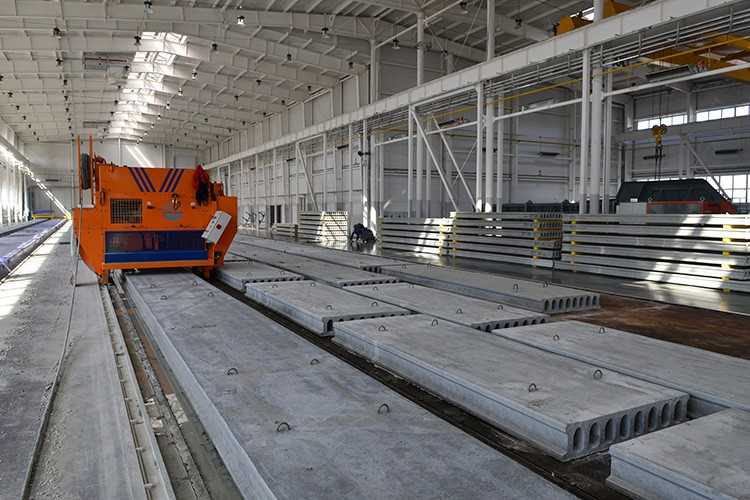

  Фото 2. Производство железобетонных изделий марки ПБ

По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

• ПК – плита круглопустотная, изготовленная методом опалубочного формования;
• 25 – длина ЖБИ в дециметрах (2,5 м);
• 12 – ширина конструкции в дециметрах (1,2 м);
• 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

• ПБ – пустотная плита безопалубочного формования;
• ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

• т – для изготовления изделия был использован тяжелый бетон;
• АтV – для армирования использована преднапряженная арматура;
• а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Основные виды плит

Регламент маркировки плит перекрытия прописан в ГОСТ 23009. Обычно пишется всего 2 группы обозначений, но иногда бывает и 3:

• Первая — включает в себя информацию о разновидности плиты.
• Вторая — содержит показатели максимальной нагрузки и размеры плиты.
• Третья — включает в себя более подробную информацию об используемом бетоне, арматуре и др.

Маркировка плит помогает выяснить ключевые критерии, которые важны при выборе материалов постройки. Горизонтальные несущие конструкции могут быть следующих видов:

• Ребристые — плиты повышенной жесткости, которая достигается благодаря рёбрам, проходящим по всей длине изделия.
• Полнотелые — как понятно из самого названия, тело плиты монолитное, обычно такие питы применяются в строительстве малоэтажных зданий из-за их большого веса.
• Пустотные — плиты со специальными отверстиями по всей длине, что значительно облегчает конструкцию, не теряя при этом жесткости.

Запомнив все разновидности ЖБИ плит, можно легко сориентироваться в их основных качествах и габаритах. Именно поэтому нужно помнить, что означают условные обозначения популярных типов ЖБИ плит.

Расчет количества плит и из размеров для частного дома

Если строительство частного домостроения ведется по утвержденному проекту, то размеры и количество плит предварительно рассчитываются инженерами при разработке этого заказа. Вообще подобные расчеты производятся по принципу «подгонки» планировки стен под размеры плит, а не наоборот. Но в частном строительстве бывает всякое. И если стены уже распланированы или даже готовы и ждут перекрытия, то рассчитывать их количество и размеры нужно, учитывая определенные правила:

• длина плиты равняется расстоянию между несущими стенами плюс ширина площади опоры плиты на стену (балку);
• ширина плиты подбирается из расчета, сколько штук из выбранного вами ассортимента перекроют поперечное расстояние между основными стенами (перегородки не берутся в расчет). Длинной стороной пустотную плиту укладывают впритык к ненесущим стенам, или накладывают внахлест не более, чем на 100 мм (до первой пустоты). Подробнее смотрите в статье про опирание плит на стены;
• если между плитами остается небольшой зазор или существует не вписывающийся в конфигурацию плит небольшой участок помещения, его можно «закрыть» частичной монолитной заливкой, с применением опалубки и армирования;
• швы между плитами заделываются.

СоветИзделия «неходовых» размеров лучше заказывать заранее, так как на ожидание их изготовления уходит больше времени, чем на производство типовых конструкций.

Внимание!Зимой плиты перекрытия стоят заметно дешевле. Но участок под их разгрузку нужно подготовить и выровнять осенью

Также придется заказать трактор для уборки снега на участке и, возможно, на подъездных путях. Но в итоге всё равно будет экономия.

Вот статья про выбор плит для домов из газобетона.

Стандартные размеры плит

И все-таки по возможности лучше использовать плиты стандартных размеров, так как их приобретение стоит гораздо дешевле и занимает меньше времени.

На заводах размерные ряды последнего поколения продукции несколько разнятся, но существуют размерные ограничения, общепринятые стандартами и ТУ:

Вид плиты	Длина (м)	Ширина (м)
ПК, круглые пустоты диаметром 140 мм	1,8 / 2,4 / 3,0 / 6,0	от 1,2 все размеры кратно 0,3 м
ПК, круглые пустоты диаметром 159 мм и плиты ПБ	2,4 / 3,0 / 3,6 / 4,2 / 4,8 / 5,1 / 6,0 / 6,3 / 6,6 / 7,2 бывает 9,0	от 1,0 и далее все размеры кратно 0,3 м
ПНО высота 160 мм	от 1,6 до 6,3, бывает 9,0	0,64 / 0,84 / 1,0 / 1,2 / 1,5
ППС	от 3 до 12, с шагом в 0,1 м	1,0 / 1,2 / 1,5
сплошные высотой 120 мм	3,0 / 3,6	4,8 / 5,4 / 6,0 / 6,6
сплошные высотой 160 мм	2,4 / 3,0 / 3,6	2,4 / 3,0 / 3,6 / 4,8 / 5,4 / 6,0
ребристые, высота 30 мм	6,0	1,5

Вес

Вес плит важно знать при расчете конструкций. Но это забота конструктора, который составляет проект на дом

Частному застройщику полезно знать массу плит при доставке их на объект и монтаже.

В первом случае необходимо подобрать грузоподъемность транспорта. Скорее всего для доставки понадобится две автомашины.

Для монтажа плит используется подъёмный кран, при заказе которого у вас также поинтересуются весом и размерами плит. Каждый кран имеет свою грузоподъемность. Поскольку весовой диапазон плит находится в пределах от 960-4800 кг, то 5-тонника хватит в любом случае.

СправкаВ зависимости от используемого бетона масса стандартной пустотной плиты 6х1,5 м варьируется в пределах от 2,8 до 3,0 т.

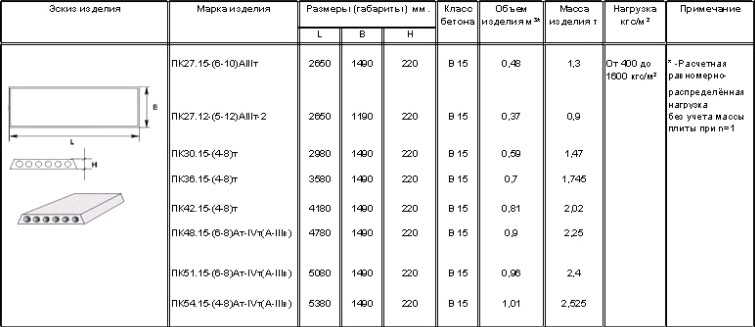

Поскольку в частном строительстве наиболее распространены плиты толщиной 160 мм и 220 мм, приведем их вес на погонный метр для ширины плиты 1500 мм:

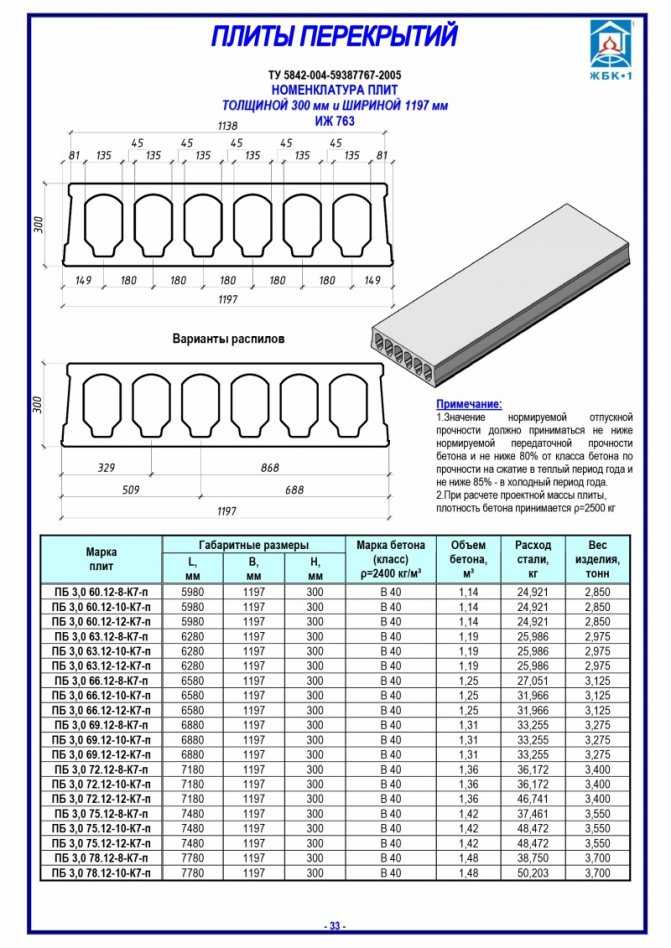

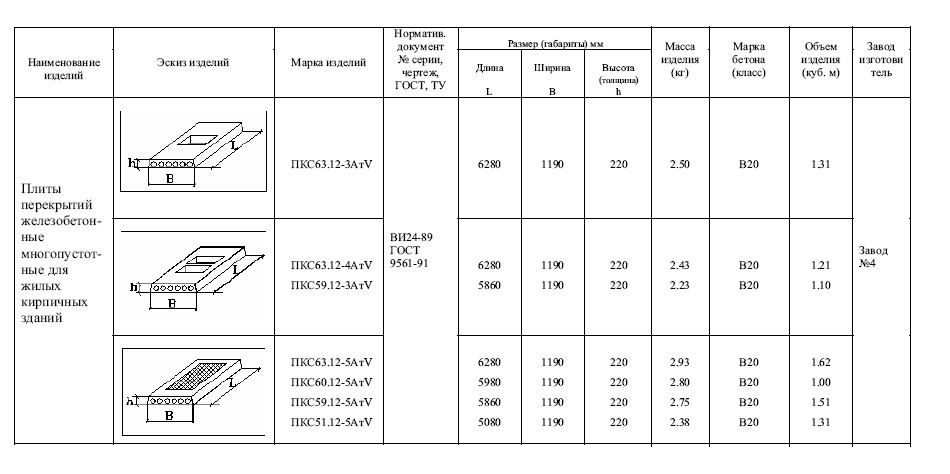

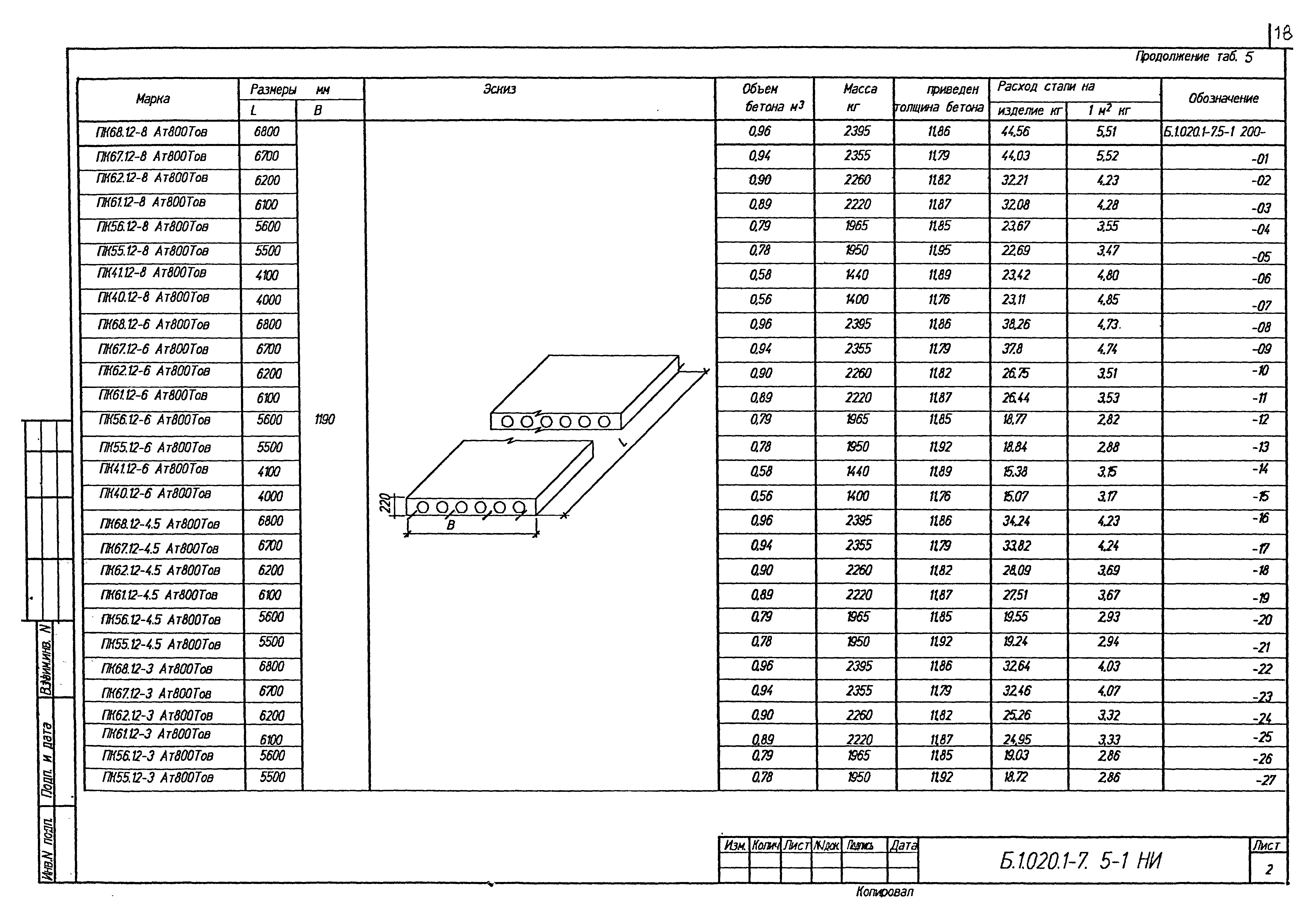

Вот ещё масса некоторых стандартных плит:

Расшифровка обозначений плит ПК

В данной статье рассматривается расшифровка условных обозначений плит перекрытий ПК.

Условные обозначения, применяемые при маркировке плит перекрытий ПК, регламентируется ГОСТ 9561 (Железобетонные многопустотные плиты перекрытий — технические условия) и ГОСТ 26434 (Железобетонные плиты перекрытий — основные параметры и типы).

В настоящий момент актуальной редакцией ГОСТ 9561 является издание от 2016 года, для ГОСТ 26434 — издание от 2015 года.

Следует отметить что данные ГОСТы существуют давно, и выдержали по несколько редакций, ГОСТ 9561 ссылается на ряд типовых проектных серий, которые не подвергались редактированию и обновлению вслед за изменением ГОСТ. ГОСТ 9561 допускает изготовление многопустотных плит перекрытий по проектным сериям, не указанным в ГОСТ, но разработанными квалифицированными проектными организациями в соответствии с его требованиями.

Также обратите внимание, что до введения редакции 1992 года «плиты перекрытий железобетонные многопустотные» назывались «панелями железобетонными многопустотные для перекрытий зданий» — фактически это одно и то же.

Из-за вышеперечисленного, в наименовании, и расшифровке наименований различных серий изделий, часто возникает путаница.

Для начала разберемся со стандартными наименованиями по ГОСТ 9561 — плиты многопустотные, которые могут быть следующих видов:

Плиты 1ПК — железобетонные многопустотные, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам. Данные изделия чаще обозначаются просто как плиты ПК.

К этому типу плит относятся также многопустотные плиты П выпущенные по серии 1.241-1 альбом 36, которые согласно ГОСТ должны быть поименованы как ПК, но непосредственно в альбоме имеют маркировку панели П.

Изделия длиной до 4780 мм допускается изготавливать с использованием ненапрягаемой арматуры, плиты свыше указанной длины, производят с использованием предварительно напряженной арматуры класса At—V. Используется электротермический способ напряжения.

Плиты ПБ — толщиной 220 мм, безопалубочного формования, предназначенные для опирания по двум сторонам.

Плиты ПГ — толщиной 260 мм с грушевидными пустотами, предназначенные для опирания по двум сторонам.

Кроме того, в ГОСТ 9561 описаны менее распространённые типы изделий:1ПКТ, 1ПКК, 2ПК, 2ПКТ, 2ПКК, 3ПК, 3ПКТ, 4ПК, 5ПК, 6ПК, 7ПК, отличающиеся толщиной, диаметром отверстий и количеством сторон опирания плиты.

Буквенно-цифровые маркировки плиты ПК (панелей П по серии 1.241-1) на примере плиты перекрытия ПК 57-10-8 АтV-1:

ПК — плита железобетонная многопустотная, толщиной 220 мм с диаметром отверстий 159 мм, предназначенные для опирания по двум сторонам.

57 – длина изделия в дециметрах.

10 – ширина изделия в дециметрах.

8 – данное изделие выдерживает нагрузку до 800 кгс/м2 – расчетная нагрузка.

AtV– использование предварительно напряженной арматуры и ее класс. В случае использования ненапрягаемой арматуры обозначение опускается.

Дополнительно могут быть использованы обозначения:

— Л — легкий бетон, С — плотный силикатный бетон; не обозначают тяжелый бетон.

— а – отверстия плит имеют уплотняющие вкладыши.

— 1 — этот индекс означает , что отверстия плиты заделаны с торцов .

Купить плиты ПК по ценам ниже заводов производителей Вы можете в компании «ЖБИ Эксперт».

1 Область применения

1.1 Настоящий стандарт устанавливает технические требования, методы контроля и правила приемки, транспортирования и хранения железобетонных предварительно напряженных ребристых плит высотой 300 мм из тяжелого или конструкционного легкого бетонов.

t.2 Плиты применяют в перекрытиях многоэтажных каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения с шагом несущих конструкций 6 м. в соответствии с указанием рабочих чертежей плит и дополнительными требованиями, оговариваемыми при заказе этих конструкций.

Основные виды плит перекрытия, их технические характеристики и размеры

Производители предлагают плиты перекрытия различного вида и размера. Предлагаем познакомиться с основными разновидностями, их отличительными особенностями и маркировкой. Это позволит выбрать подходящий вид и типоразмер для строительства собственного дома.

Производители изготавливают изделия различного вида

Устройство и маркировка пустотной (многопустотной) плиты перекрытия

Пустотные плиты широко используются при возведении жилых домов и административных строений. Нормативными требованиями устанавливаются требования к маркировке плит перекрытия, их размерам и техническим характеристикам. Остановимся на этом более подробно.

Наличие пустот способствует уменьшению веса

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

Наличие продольных пустот способствует снижению веса изделия и повышению его теплоизоляционных характеристик. В процессе строительства полости используются для устройства инженерных коммуникаций. ГОСТ 9561–91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов. Наличие пустот способствует снижению веса изделий.

В данном нормативном документе прописаны требования к подобным изделиям и их области использования. Приведён перечень ГОСТ, которые в обязательном порядке должны учитываться при изготовлении многопустотных плит перекрытия. Изделия должны обладать достаточным уровнем морозо- , влаго- и огнестойкости.

Особая технология изготовления гарантирует высокие прочностные характеристики

Маркировка предполагает наличие трёх буквенно-цифровых групп, разделяемых дефисами:

• тип панели, её длина и ширина в дм;
• несущая способность. Если изделие предварительно напряжено, дополнительно указывается класс стали и при необходимости вид бетона (С – силикатный, Л — лёгкий);
• дополнительные характеристики, отражающие возможность эксплуатации в особых условиях, а также конструктивные особенности изделия, например, наличие закладных деталей.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Размеры пустотных плит перекрытия (ПК) должны соответствовать требованиям ГОСТ. Они изготавливаются с отверстиями, имеющими диаметр 140 – 203 мм. Нормируется:

• длина, которая может составлять 1,68 – 12 м;
• ширина, изменяемая в пределах 0,98 – 1,48 м;
• толщина, которая зависит от модификации панелей. В среднем данный параметр равен 22 см. У массивных моделей, например, 6 ПК, толщина достигает 30 см. У изготовленных из лёгкого бетона – 16 см.

Нормируются длина и ширина

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые панели относятся к продукции последнего поколения. Для их изготовления используются специальные стенды. Имеют арковидные пустоты. Используются для устройства междуэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Высокие эксплуатационные характеристики изделия обеспечивают особой технологией производства. Формируются из бетона М400 – М550 с классом морозостойкости F50 и водонепроницаемостью W2. Для обеспечения достаточных прочностных характеристик используется предварительно напряжённая арматура из термоупрочнённой стали ВР-2. Это же способствует значительному повышению стоимости.

Соблюдение технологических требований – гарантия высокого качества

Классификация плит

Разделять их можно по различным параметрам. Например, необходимое количество опор для укладки, толщина и многие другие. Но специалисты разделяют их на три группы по конструкции.

Пустотные

Плиты имеющие воздушные полости, обеспечивающие высокие показатели звукоизоляции и теплоизоляции. Благодаря этому они могут стать прекрасным выбором при необходимости устройства межэтажных перекрытий. От того, какой диаметр имеют пустоты, зависят все характеристики плиты: вес, коэффициент тепло- и звукопроводности, возможность выдерживать нагрузки. Они находят применение при возведении домов из различных строительных материалов.

Монолитные

Не имеют внутренних пустот. Представляют армированные конструкции из бетона высоких марок. Главное достоинство – высокая прочность. Сравниться с ними не могут плиты других типов. Применяются при возведении высотных зданий, когда несущая способность является более важным фактором, чем малый вес и высокий коэффициент шумоизоляции.

Сфера применения существенно увеличивается, так как конструкция плит существенно различается. Это дает инженерам возможность легко выбирать материал, подходящий для определенного здания.

Сортамент и размеры плит перекрытия по ГОСТу

Производство различных по виду и размерам плит перекрытий выполняется в строгом соответствии с требованиями, регламентированными ГОСТом 23009-78. Технология производства плиты перекрытия по ГОСТу данной редакции используется предприятиями с 1979 года.

Нормативным документом предусмотрены основные качественные характеристики готовой продукции, возможность ее применения в различных сферах строительной промышленности. Все изделия, изготовленные на заводах, имеют маркировку, которая несет в себе информацию о характеристиках плиты перекрытия, ее габаритных параметрах и назначении.

Классификация готовой продукции производится с учетом следующих критериев:

• тип конструкции;
• вид используемого при производстве бетона;
• стойкость к воздействию факторов окружающей среды;
• конструктивные особенности.

Возможности применения строительного материала

Бетонные плиты перекрытий широко используются в промышленном и частном строительстве при сооружении зданий различного назначения. Их использование позволяет получить надежную и долговечную конструкцию, способную выдерживать большие механические нагрузки, не теряя своих качественных характеристик.

Продукция из железобетона используется при выполнении ряда работ, а именно:

Применение монолитной плиты для бассейна

• укладка фундамента;
• обустройство тоннелей;
• сооружение эстакад;
• создание балок обвязочных;
• сооружение основы под краны и прочую тяжелую строительную технику;
• воздвижение перекрытий в жилых и коммерческих постройках;
• создание парапетов;
• устройство дна в каналах под коммуникации;
• сооружение опорных подушек;
• строительство лестничных маршей и пр.

Монтаж плит перекрытий невозможен без применения специальной техники, что обусловлено большим весом и крупными габаритами изделий.

Для установки плит перекрытий необходимо взять в аренду автомобильный кран грузоподъемностью до 5 тонн. С помощью спецтехники монтаж бетонных изделий производится быстро и безопасно.

Такелажные работы

Перемещение плит перекрытий на стройплощадке

Погрузка, разгрузка и перемещение блоков по строительной площадке производится благодаря наличию на изделиях закладных петель, предназначенных для зацепа крючков тросов. В том случае, если на изделиях отсутствуют крепежные элементы, необходимо заранее продумать альтернативный способ их перемещения.

Как правило, оптимальным решением является применение специальных захватных устройств (кондукторов). Перекрытия, неоснащенные петлями, имеют трапециевидное сечение, а на боковых поверхностях изделия имеются выступы, за которые и фиксируются захваты кондуктора.

Складирование бетонных перекрытий

С целью сохранения качественных характеристик и целостности, необходимо соблюдать и правила содержания изделий из бетона на строительной площадке. Продукция должна находиться строго в горизонтальном положении, категорически недопустимо погружение железобетонных плит в грунт, которое влечет растрескивание перекрытия. Также нельзя укладывать плиты друг на друга, необходимо выложить по торцам подкладки.

Схема складирования плит перекрытия

Рекомендации по работе с бетонными изделиями

Профессиональные строители рекомендуют строго придерживаться правил по укладке плит перекрытий, ведь пренебрежение рекомендациями ставит под угрозу долговечность и безопасность эксплуатации конструкции.

Порядок выполнения работ по монтажу:

Схема монтажа плит перекрытия

• Приготовление цементного раствора.
• Установка крана в рабочую позицию, подготовка к подъему.
• Нанесение раствора на участки опирания (слой – 2-3 см).
• Перенос изделия на место установки.
• Проверка надежности опоры изделия на несущую конструкцию.
• Опускание перекрытия.
• Проверка горизонтальных швов.
• Заполнение пустот цементным раствором.

При сооружении конструкций, предполагающих большие весовые нагрузки, необходимо позаботиться об улучшении несущей способности. Для этого расстояния между плитами перекрытия необходимо не только заполнить цементным раствором, но и дополнительно армировать. По наружному периметру конструкции стоит оборудовать монолитный пояс (ширина – минимум 5 см).

Арматурный каркас нужно выполнить из двух металлических стержней и уложить вертикально.

По такому же принципу укрепляют и стыки между плитами, расположенные внутри перекрытия. Таким образом, все конструкционные элементы перекрытия связываются в единый монолитный блок. Несущая способность существенно повышается: для монолитных бетонных конструкций – на 40%, а для ячеистых перекрытий – на 100%.

Классификация плит

Вопрос о том, какие бывают плиты перекрытия, чаще возникает у домашних мастеров, которые решили самостоятельно заниматься строительством дома

Но при этом важно учитывать, что выбор конкретных железобетонных изделий основывается на предварительных расчетах, выполняющихся при разработке проектно-технической документации. Из этого следует вывод – строить дом нужно в строгом соответствии с разработанным профессионалами проектом.

Основные разновидности ЖБ плит перекрытия:

• Пустотные – с продольными технологическими отверстиями, проходящими по всей длине изделия.

  Рисунок 2. Разные типы многопустотных железобетонных изделий

• Ребристые – с продольными ребрами, обеспечивающими высокую жесткость ЖБИ.

  Фото 3. Ребристые плиты

• Сплошные или полнотелые – железобетонные изделия сплошного сечения.

  Фото 4. Полнотелые ЖБИ

Также различные типы плит перекрытия имеют разные размеры – ширина и высота обычно стандартная, а максимальная длина отличается. Подробнее этот вопрос будет рассмотрен в соответствующем пункте этой статьи.

Многопустотные плиты

В частном домостроении наибольшим спросом пользуются пустотные железобетонные плиты. Продольные технологические пустоты обеспечивают относительно небольшой вес ЖБИ, способствуют увеличению тепло- и звукоизоляционных характеристик за счет содержащегося в них воздуха.

В зависимости от толщины различают такие вид плит:

• Стандартные – ПК и ПБ толщиной 220 мм.
• Облегченные – ПНО, 3,1ПБ и 1,6ПБ толщиной 160 мм.

Фото 5. Плиты серии ПК с круглыми пустотами

Разновидности железобетонных изделий по технологии изготовления:

• ПК и ПНО – производятся по старой опалубочной технологии. Бетон заливается в специальные металлические опалубки. Характеризуются круглыми пустотами и наличием монтажных петель.
• ПБ, 3,1ПБ и 1,6ПБ – изготовляются методом непрерывного безопалубочного формования. Плита-полуфабрикат большой длины формуется на стендах с применением специализированного оборудования. После набора бетоном прочности производится резка на изделия необходимых размеров.

Фото 6. Внешний вид ЖБИ серии ПБ

Облегченные плиты серий ПНО, 3,1ПБ и 1,6ПБ предназначены в основном для малоэтажного строительства. Однако благодаря особому методу армирования они обладают аналогичной стандартным изделиям несущей способностью. При этом за счет сниженного веса эти ЖБИ передают меньшие нагрузки на несущие конструкции. Также они характеризуются более низкими расходами на транспортировку.

Другие разновидности плит

Гораздо меньшим спросом в частном домостроении пользуются следующие типы железобетонных изделий:

• Ребристые – повышенные прочностные характеристики и несущая способность достигаются благодаря оптимальному распределению в конструкции ребер жесткости и более тонкой основы согласно нагрузкам на растяжение и сжатие. Основная область применения – перекрытие производственных объектов и высотных зданий. При строительстве частных домов используются крайне редко в основном из-за ребристой нижней плоскости, усложняющей отделку.

  Рисунок 7. Внешний вид ребристых изделий

• Полнотелые – представляют собой железобетонное изделие сплошного сечения (без пустот), за счет чего обладают большим весом при практически равной несущей способности по сравнению с пустотными плитами. В частном домостроении спросом практически не пользуются.

  Рисунок 8. Внешний вид сплошных плит
