Как сделать самодельное приспособление для заточки ножей своими руками

LM

Не требует каких-либо особых навыков и пользование ручной точилкой для ножей типа Lansky-Metabo, поз. 1 на рис. Схема ее устройства дана на поз. 2, а порядок пользования – на поз. 3. Недостатком точилки Lansky-Metabo считается нестабильность угла заточки по длине лезвия: по нему ведут штангой с оселком. Вынос точки касания при этом непрерывно меняется, т.к. она описывает дугу окружности, а лезвие иной конфигурации. Соотв. «плавает» и угол. Поэтому точилку Lansky-Metabo используют преимущественно для заточки походных и охотничьих ножей со сравнительно коротким клинком.

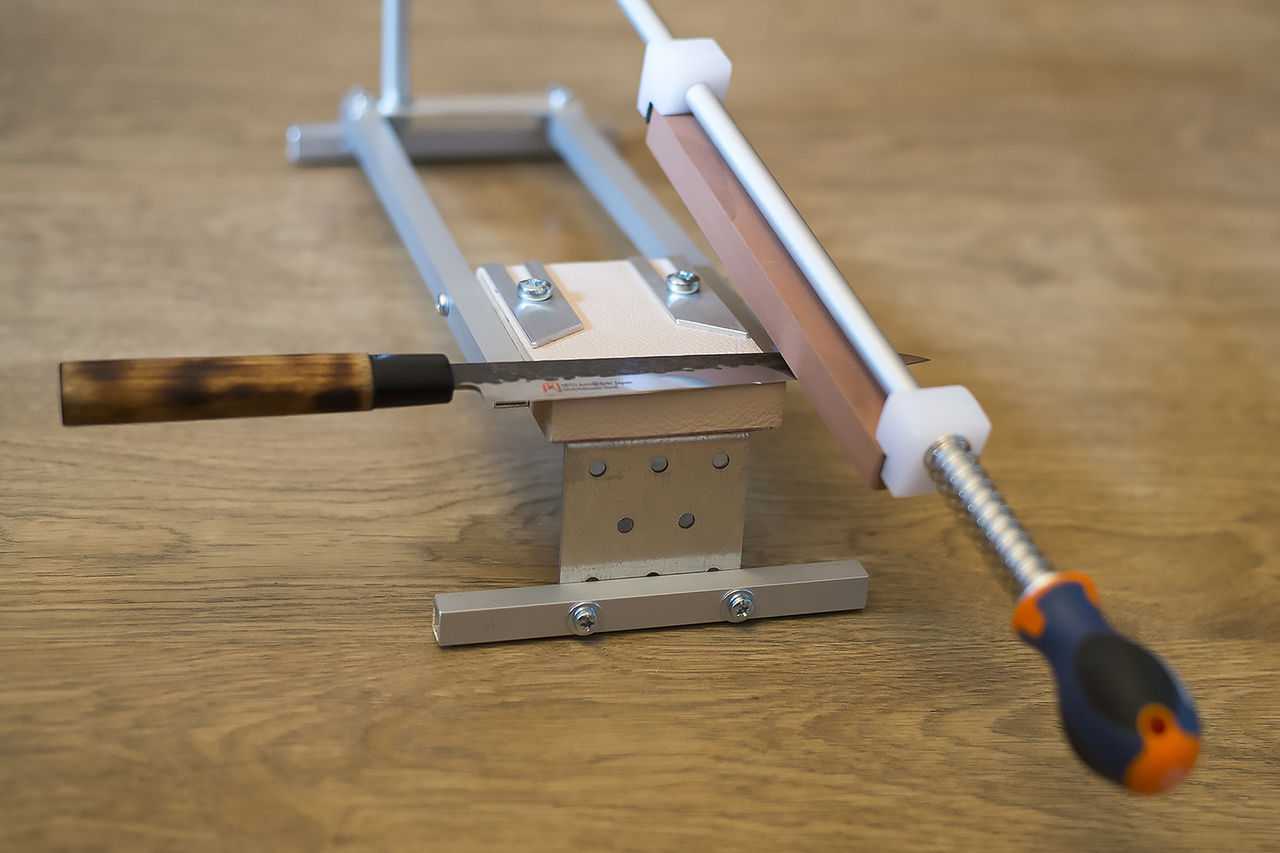

Точилка для ножей типа Lansky-Metabo

Однако данный недостаток возможно обратить в достоинство, если клинок зажать в клеммах корневой частью А (у черенка) и слегка повернутым кончиком от себя, поз. 4. Тогда у корня клинка угол заточки будет наибольшим, что оптимально для обработки твердых материалов или использования ножа как колуна. Так ведь им и работают в подобных случаях, чтобы внешнее плечо рычага рука-клинок было покороче.

К середине лезвия Б угол заточки будет плавно уменьшаться и достигнет минимума на сгибе его образующей Б1, что удобно для тонкой работы. Затем к кончику В угол снова увеличится, что сделает кончик более стойким при сверлении, долбежке/ударе и пробое (протыкании).

Чертежи деталей оригинальной точилки Lansky-Metabo даны на рис. Цифры у окон под штангу (направляющую) соответствуют ПОЛНЫМ углам заточки.

Чертежи деталей точилки для ножей Lansky-Metabo

На след. рис. дан сборочный чертеж зажима, а далее – чертежи и размеры клемм Lansky-Metabo, изготовленных из уголка 90х90х6 мм. Автор разработки скрывается под псевдонимом Serjant. Это, безусловно, дело его скромности. Но, между прочим, на производстве технологические новшества, позволяющие для изготовления фасонных деталей использовать стандартные профили, ценятся иной раз подороже серьезных изобретений.

Сборочный чертеж зажима точилки для ножей Lansky-Metabo

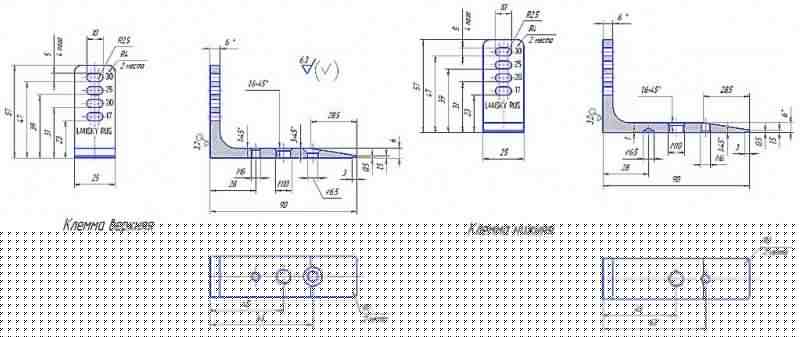

Чертежи самодельных клемм для точилки Lansky-Metabo из уголка 90х90х6

Общий сборочный чертеж точилки для ножей Lansky-Metabo

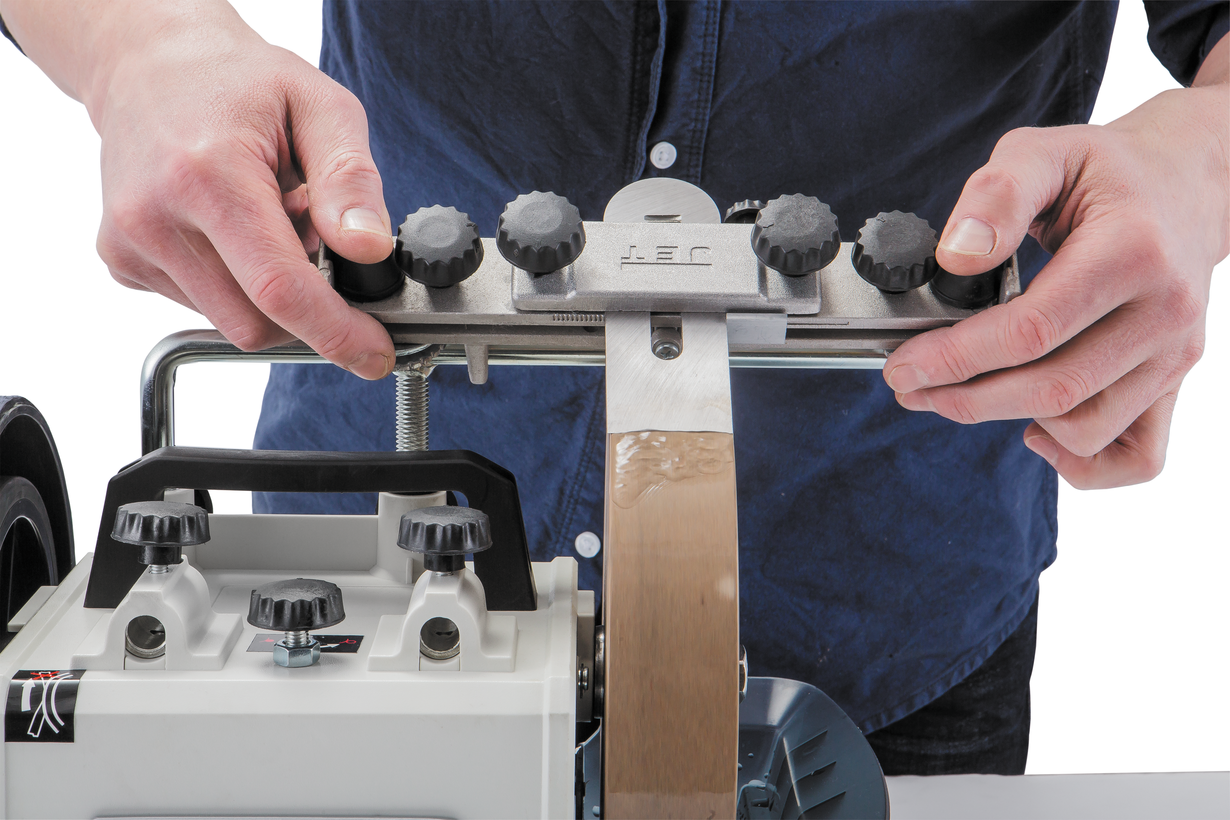

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.
Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.
На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.
Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Основные понятия

В подобном оборудовании будут присутствовать многочисленные вращающиеся детали. Отсюда можно сделать вывод, что выполнить такой станок своими руками будет не так уж просто. Поэтому приступая к его изготовлению нужно рассчитать свои силы. Если у вас уже имеется некоторый подобный опыт, то вы справитесь с задачей. Стоит сразу отметить, что сделать фуговальный станок полностью из деталей собственного изготовления у вас не получится. Конечно, возможно в ваших «закромах» имеется большой ассортимент различных устройств, но такое бывает редко. В первую очередь это касается вала с ножами и подшипников. Их, скорее всего, придется докупать или даже заказывать. Но если все что нужно имеется в наличии, то можно смело приступать к проектированию.

Некоторые детали для фуговального станка: ножевой вал, подшипники ножи,  придется покупать или заказывать

В первую очередь стоит понять, какую именно «комплектацию» вы желаете получить. Тут может быть несколько вариантов:

  1. просто фуговальный станок. Он будет выполнять только одну функцию;
  2. комплект из фуганка и циркулярной пилы. В этом случае функциональность станка увеличивается в два раза;
  3. оборудование способное выполнять роль и фуганка, и циркулярной пилы, и шлифовального устройства, и точильного и сверлильного станка. Такое приспособление будет очень полезным для вашей мастерской, но вот выполнить его своими руками будет сложно.

Самый оптимальный и простой в исполнении вариант – это изготовить фуганок и циркулярную пилу на одной станине. Плюс ко всему оба инструмента будут вращаться от одного электродвигателя. Такая особенность существенно облегчить нашу задачу.

Рассмотрим основные составляющие нашего будущего настольного фуговального станка. В него будут входить:

  • Станина. Эта конструкция будет удерживать весь станок и установленное на нем оборудование. Для ее изготовления лучше всего использовать прочные швеллеры, с толщиной стенок в пределах 8-10 миллиметров. Станину можно выполнить как разборную, так и капитальную. В первом случае все ее составляющие будут соединяться при помощи болтов и гаек. Если переносной станок вам не нужен, то швеллеры можно закрепить между собой при помощи сварки. Такой вариант будет более надежным. Можно обойтись и без станины, если ее роль будет играть рабочий стол;
  • Рабочий инструмент. Это одна из самых главных составляющих станка. Ножи фуганка и сама пила – именно с их помощью вы и будете распиливать, и обрабатывать доски. Ножи прочно крепятся на валу. Они должны быть выполнены из надежной и крепкой стали. Пилу для циркулярки с победитовыми напайками. Такой инструмент прослужит вам гораздо дольше;
  • Ротор – именно к нему будут крепиться все инструменты. Без этой детали невозможно выполнить ни один станок, рейсмус или циркулярную пилу. Найти подходящий ротор бывает довольно сложно, поэтому его лучше заказать у профессионального токаря, предварительно снабдив его чертежами;
  • Рабочий стол. Для нормально функционирующего станка вам понадобиться три поверхности. Одна будет служить рабочим столом для циркулярной пилы, а две других для фуговального станка. Толщина материала для рабочей поверхности должна быть не менее пяти миллиметров. Для этих целей подойдет многослойная фанера или металлические листы. При этом желательно сделать небольшую разницу по высоте для поверхностей, предназначенных для фугования. Та сторона, по которой будет подаваться заготовка должна быть на пару миллиметров ниже то, на которую перейдет уже обработанная сторона. Такой перепад облегчить работу и существенно снизит вибрацию.

Изготовление точила с двигателем от стиральной машины

Для изготовления подобного станка потребуется иметь под рукой такие элементы, как:

  • двигатель от стиральной машины;

  • лист металла;

  • электродрель со сверлом по металлу, что имеет диаметр 7 миллиметров;

  • болгарка;

  • керн полуавтоматического типа;

  • металлическая щетка;

  • швеллер с шириной 270 мм;

  • напильник;

  • бокорезы;

  • уголок из металла с шириной полки 63 мм;

  • диск штампованного типа от легковой машины;

  • аппарат для сварки с электродами;

  • паяльный аппарат;

  • алмазная чашка;

  • труба из металла с диаметром 9 см;

  • штангенциркуль;

  • шток амортизатора;

  • 2 болта М12 и 4 болта М6;

  • шпилька типа М16;

  • листогибочный станок;

  • защитный инвентарь.

Теперь перейдем непосредственно к процессу сборки.

Сборка

Для начала требуется создать основание, куда будет монтироваться двигатель. От швеллера с шириной 27 см следует отмерить 20 см рулеткой и провести прямую линию. Теперь при помощи болгарки с диском отрезного типа производим отпиливание швеллера по разметке. А также для крепления необходимо сделать пару небольших кусков по 13 см из металлического уголка с шириной полок 6,3 см. Делаем это при помощи болгарки.

Теперь измеряем пространство между шпильками на моторе штангенциркулем и наносим их на куски из металлического уголка. На месте меток проводим кернение. Теперь просверливаем дырки сверлом на 7 мм, что ранее было смонтировано в патрон дрели. При сверлении не будет лишним добавить чуть машинного масла на кромку для резки, чтобы продлить долговечность инструмента. В результате у нас должны получиться 2 заготовки с дырками диаметром 7 мм для крепежных шпилек.

После этого требуется применить мотор на уголках, прикрутить гайки и смонтировать на основу. Производим несколько прихватываний на уголках при помощи сварки, а потом полностью привариваем крепления, предварительно демонтировав двигатель. После процесса сваривания требуется удалить шлак легким постукиванием молотком.

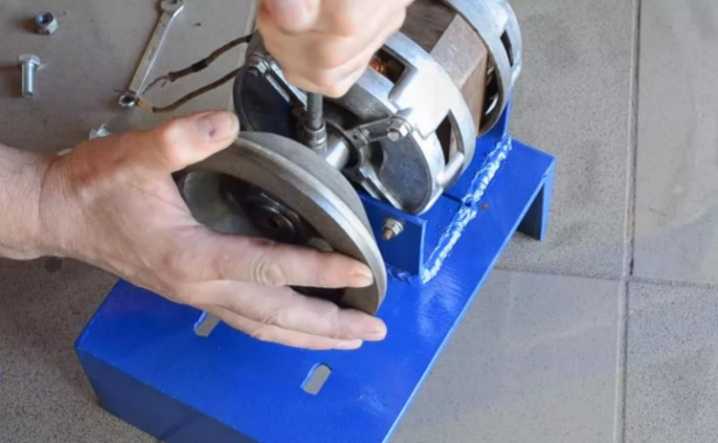

Производим монтаж мотора на крепление, а потом монтируем алмазную чашку для его вала, чтобы произвести примеривание. Из уголка, ставшего основой для крепления, создаем опору для стола, к которой привариваем кусок амортизаторного штока, что был отпилен по уголковой ширине.

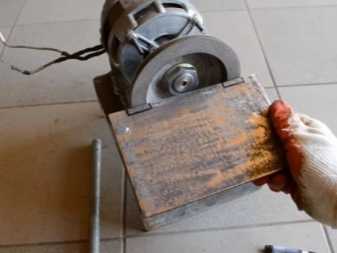

Столик следует делать из куска швеллера. Для этого проделываем в нем пропилы для алмазной части, применяя для этого болгарку. Отрезаем еще пару кусков из амортизаторного штока, производим их приваривание к столику в нижней части по центру. Шпилька типа М16 будет выполнять роль зажима столика в требуемом положении, ведь иногда требуется производить шлифовку или заточку под разными углами.

К основанию этот столик с габаритами 20 на 14 см прикрепляется при помощи пары болтов. Чтобы его можно было перемещать, в основании следует проделать пару дырок, которые нужно расточить напильником. В уголке следует проделать такие же отверстия под болты типа М12.

Теперь остается покрасить станок, а также собрать все составные элементы в единую конструкцию, после чего можно начинать работу. Но такая версия станка не позволит работать с большими ножами, по причине чего при желании его можно будет доработать.

Проверка двигателя

Сначала потребуется разобраться с подключением энергоснабжения к двигателю. Обычно моторы от стиральных машин имеют пару обмоток, одна из которых будет пусковой, а вторая — рабочей. Тестером проверяем сопротивление на выводах. Сопротивление обмотки, что является рабочей, должно составлять где-то 10 Ом. Если двигатель долго не использовался, то не будет лишним проверить его составные элементы. Для этого следует разобрать его корпус и демонтировать одну из крышек, что закрывают его внутренности. Производим проверку компонентов устройства и, если требуется, то меняем те или иные элементы двигателя на новые.

Приведем несколько советов, которые позволят сделать заточку ножа быстрой и эффективной.

  • Лезвие должно быть размещено на подручнике острием к человеку и зафиксировано планкой прижимного типа.

  • После этого требуется произвести регулировку угла заточки, что требуется для конкретного ножа.

  • Следует оценить, насколько лезвие ножа является тупым. В зависимости от степени тупости и повреждений требуется установить соответствующий брусок.

  • Опускаем его на лезвие, и человек должен сделать 5-6 движений маятникового типа слева направо и обратно, после чего требуется оценить состояние лезвия. Если проделанных движений недостаточно, то процедуру следует повторить.

  • Когда серьезные дефекты убраны, требуется заменить брусок на более новый — и повторить вышеупомянутые движения.

  • После этого требуется осмотреть лезвие ножа, и можно снять его со станка, чтобы провести пробные резы.

О том, как сделать хорошее точило, вы можете узнать из видео ниже.

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

  • лист ДСП;
  • древесный брусок длиной 8 см и сечением 2х4 см;
  • стальной стержень М6 или М8;
  • оргстекло 6х12 см;
  • магнит с отверстиями для крепежей;
  • саморезы, болты, гайки-барашки;
  • деревянные зажимы;
  • резиновые ножки;
  • пила и дрель.

Точилка на подставке

Схема сооружения точилки:

  1. Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
  2. На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
  3. В углах заготовки 12х37 см просверлите отверстия для ножек.
  4. Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
  5. Выполните прорезь в центре планки огрстекла.
  6. На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
  7. В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
  8. На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
  9. Наденьте на стержень брусок, закрепив его болтом с гайкой.
  10. Из стержня, гаек и двух зажимов соберите держатель для ножа.
  11. Прикрутите ножки к готовой подставке.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол a

Угол заточки дается всегда в половинном значении a, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол a выдерживается в след. пределах:

  • 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
  • 15-20 градусов – кондитерские (для тортов) и овощные ножи.
  • 20-25 градусов – ножи хлебные и филейные.
  • 25-30 градусов – охотничьи, походные, ножи выживания.
  • 30-35 градусов – бытовые ножи общего назначения.
  • 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

  1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
  2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
  3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Правила заточки ножей

Общие принципы заточки:

  • чем дешевле ножик, тем мягче сталь в нем — его проще заточить, но он быстрее затупится снова;
  • кухонные изделия точатся легче, чем туристические;
  • любая заточка состоит из 3 частей: формирование угла, устранение дефектов, доведение до гладкости.

При правильном способе заточки следует придерживаться следующего порядка действий:

  1. Сначала использовать брусок крупной зернистости, затем мелкой, если обрабатывается изделие средней ценовой категории.
  2. Использовать полотно с алмазным напылением, если речь о керамике.
  3. Определить соответствующий лезвию угол — приложить режущую плоскость к поверхности абразива и провести несколько раз.
  4. Совершать движения «туда-обратно» одной стороной до тех пор, пока с другой стороны не образуется выпячивание.
  5. Сменить сторону, спилив возникший дефект, и затачивать режущую кромку с другой стороны.

При правильной заточке к абразиву прикладывается максимально доступная поверхность ножика. Ошибкой будет затачивание только «целевой» области лезвия. Специальные станки устроены таким образом, что в них с абразивом соприкасается практически вся режущая часть изделия.

В завершение процесса можно довести лезвие до совершенства с помощью шлифовки и полировки.

Правила заточки более актуальны, когда необходимо точить ножи самому — на наждаке, с помощью абразивных камней или брусков.

Как правильно точить ножи на точильном станке

Правильно точить нож на станке необходимо в несколько этапов. Это главное правило, и именно его несоблюдение приводит к износу кромки.

Механические и электрические устройства затачивают лезвия автономно и быстро. Со стороны владельца достаточно фиксации лезвия в пазу — нужные оси и углы уже заданы. На механических точилках нужно водить ножом туда-обратно.

Впрочем, в обычных мастерских встречается использование слишком мощных электроточилок. Это приводит к разрушению кромки.

Как правильно точить нож точилкой для ножей

При использовании обычной точилки обращают внимание на три условия:

  1. Абразив должен соответствовать типу материала лезвия. Особой заботы требует керамика.
  2. Необходимо соблюдать естественный угол заточки.
  3. Для материала помягче берут крупнозернистые абразивы, для более твердого — точилки с алмазным напылением.

В электрических точилках предусмотрена регулировка угла. Чтобы точить изделие на такой точилке, достаточно рекомендаций в инструкции к ней.

В этом преимущество инструментов подороже — все правила соблюдаются самим устройством.

Сборка приспособления для заточки ножей

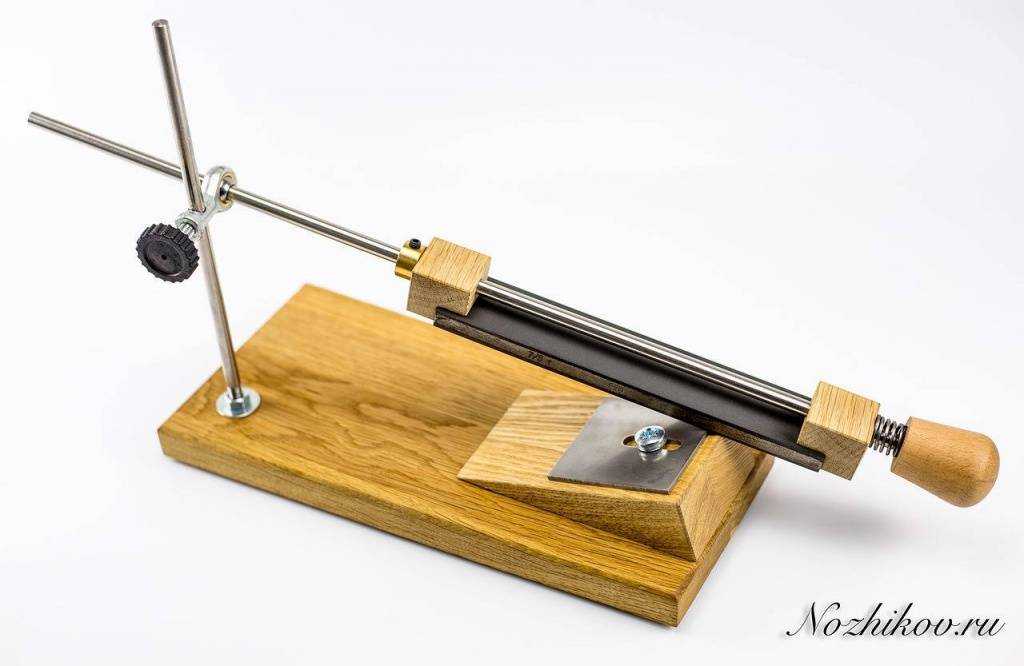

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

  • упор для надежного крепления ножа;
  • подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

  • деревянная доска, размерами 500х150х20 мм;
  • металлические шпильки, диаметром 8 мм с резьбой;
  • несколько болтов и гаек М8, саморезы по дереву;
  • прижимные винты типа «барашек»;
  • текстолит или кусок стали для прижимной пластины;
  • опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

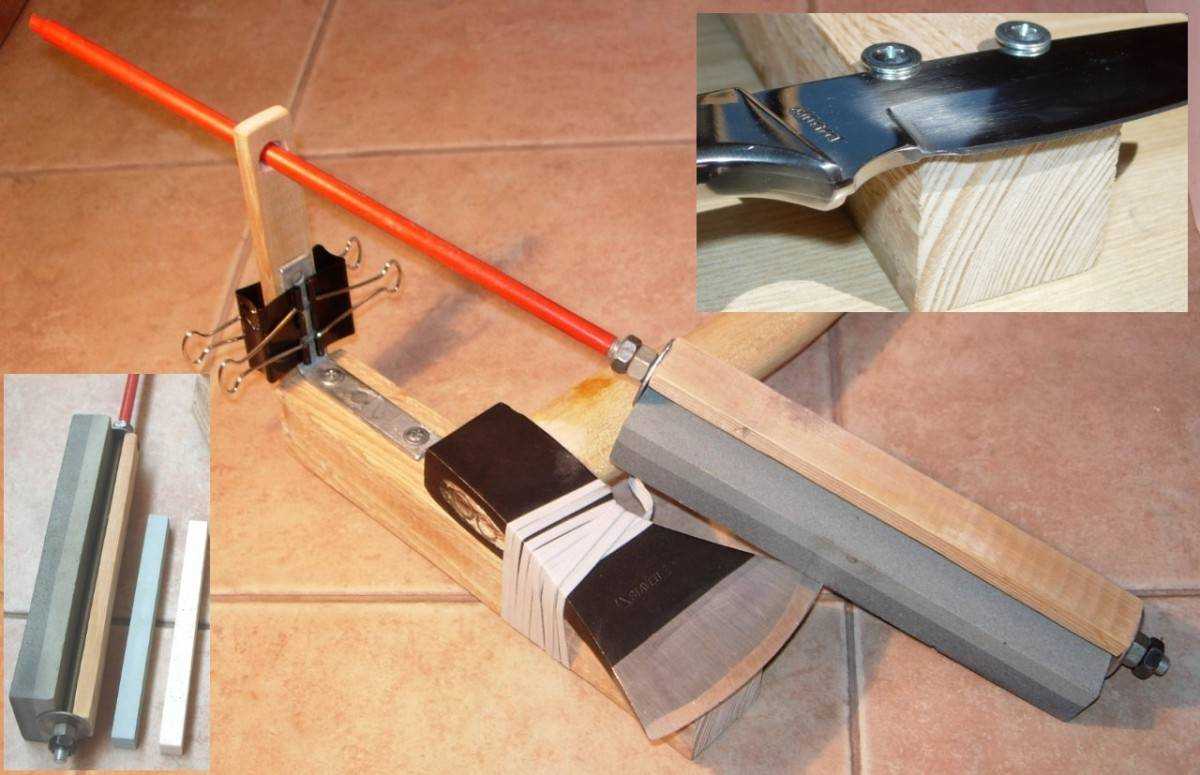

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной для абразивного бруска (рис. 4). Зажимы можно изготовить самостоятельно из дерева, металла, эбонита или другого материала либо использовать для этого разобранную струбцину. Для лучшей устойчивости к дну инструмента можно приклеить резиновые ножки (видео 1).

Для того, чтобы заточить нож при помощи такого устройства, его укладывают на магнит, а при его отсутствии – прижимают к упору, придерживая рукой. Угол, который возникает между поверхностью лезвия ножа и горизонтом, обеспечивает оптимальную остроту для кухонных ножей. Производя продольные движения держателем с абразивным бруском, нужно добиться остроты кромки ножа, после чего перевернуть его на другую сторону и повторить действия.

В качестве абразивных брусков можно использовать уже готовые изделия, которые можно приобрести в хозяйственном магазине либо изготовить их самостоятельно. Для этого используют небольшие прямоугольные пластины из стекла, толщиной 4-5 мм. При помощи двустороннего скотча на их поверхность наклеивается наждачная бумага разной зернистости. Себестоимость таких брусков весьма низкая, а наждачную бумагу можно в любой момент заменить новой

Единственное предостережение: осторожно затягивайте гайки зажимов, иначе стекло может легко расколоться

Одна из проблем, возникающая при применении такого приспособления – быстрый износ абразива, так как при работе не используется вода. По этой же причине следует избегать слишком быстрых движений, приводящих к перегреву металла и потере свойств режущей кромки.

Основной материал – монтажные уголки

Если у вас дома несколько ножей, которые используются для разных целей, то можно сделать точилку Лански. Она более удобна в эксплуатации. Для изготовления следуйте инструкции:

  1. Сделайте разметку на пластинах. На них будут отверстия под болты, которые нужно просверлить, а затем нарезать резьбу.
  2. Острые срезы и края пластин обработайте напильником, чтобы пользовать точилкой было удобнее.
  3. Такие же отверстия нужно сделать в алюминиевых уголках.
  4. При помощи надфиля расширьте отверстие для металлической спицы.
  5. Отверстия для шпилек подготовьте под болты – нарежьте внутри резьбу.
  6. В крайние отверстия вставьте стержни и зафиксируйте их гайками.
  7. В наиболее широкое отверстие вкрутите болт, длиной 14 см. Он будет выполнять роль опорной стойки, на него нужно накрутить 2 гайки.
  8. Оставшиеся отверстия используются под болты, которыми зажимается нож.
  9. Теперь вам осталось лишь нанизать уголок на стержни. Перемещая их, вы сможете контролировать угол заточки.
  10. Осталось лишь собрать держатель для камня. Для него вам потребуется стержень, изогнутый в форме буквы «Г», и еще один – с резьбой М6. Камень нужно закрепить на стержнях гайками-барашками. На крайнем держателе должно быть отверстие под спицу.

После того как вы окончательно собрали прибор с поворотным механизмом для изменения угла заточки, можно устанавливать его на столе и пробовать.

Точилка из роликов от стеклореза

Наверняка, у многих в домашней мастерской валяются без дела старые стеклорезы (возможно, даже еще из далекого советского прошлого).

Так вот из них можно изготовить вполне годную точилку для заточки ножей.

Помимо стеклорезов, для изготовления самоделки также понадобятся латунные втулки, на одном конце которых имеется отверстие с резьбой М3, а на другой — резьбовая шпилька с аналогичной резьбой.

Что касается количества деталей, то для изготовления одной самодельной ножеточки понадобится 10 роликов от стеклореза (изготовлены они из карбида вольфрама) и четыре латунных втулки.

В каждой втулке необходимо будет просверлить отверстия. Но не сквозные, а примерно наполовину толщины стенки.

Далее понадобится алюминиевая пластина. Сверлим в заготовке отверстия по краям, нарезаем резьбу, и вкручиваем латунные втулки — по две штуки с каждой стороны.

Отрезаем два куска стального стержня толщиной 1 мм, и надеваем на него ролики от стеклореза и гайки. Вставляем стержни в отверстия в латунных втулках. Для надежности фиксируем концы стержней с помощью оловянного припоя.

Алюминиевую пластину прикручиваем к ручке одного из стеклорезов, предварительно просверлив необходимые крепежные отверстия.

Принцип работы данного приспособления прост до безобразия. Лезвие ножа вставляем между роликами, и за счет движений вперед-назад затачиваем режущую кромку под необходимым углом.

Пошаговый процесс изготовления данного точильного приспособления с комментариями от мастера показан на видео ниже. Идея самоделки принадлежит автору A Craft.

В целом, конструкция получилась довольно компактной и простой в изготовлении.

Вместо алюминиевой пластины можно использовать стальную или вовсе — подходящий по габаритам отрезок фанеры.

Единственная проблема — найти такое количество роликов. Но на барахолке, наверное, можно найти не один десяток стеклорезов, так что проблема решаема.

Кстати, аналогичным образом можно изготовить своими руками точилку для ножей из зажигалки. В данном случае вместо роликов от стеклореза используются колесики от зажигалки.

Приспособления для заточки ножей

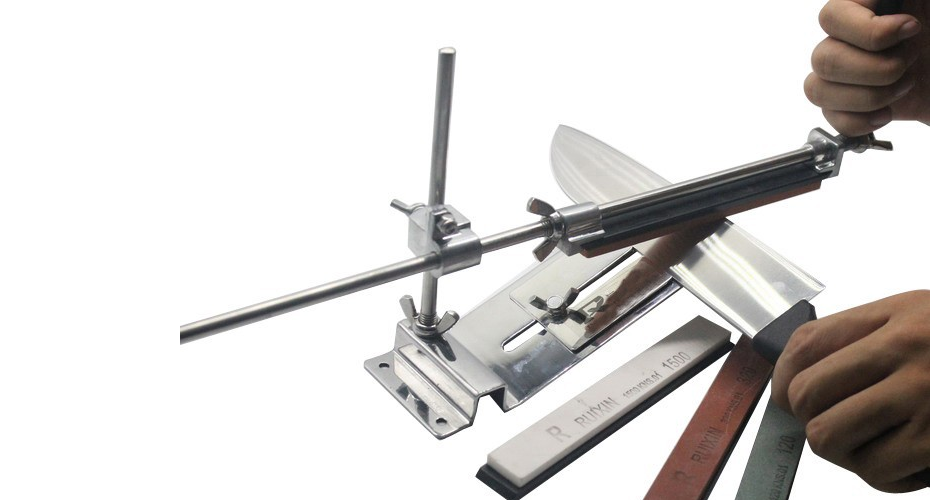

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более. Оселки – нестандартных размеров; обычные в дырки не влазят. Выработался – нужно докупать оригинальные. Цена – сами понимаете. А все удобство – клинок при заточке держать строго вертикально все же проще, чем выдерживать угол его наклона.

Простейшее приспособление для заточки ножей

Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:

  1. Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
  2. Пальцами левой руки, кроме большого, прижимают башмак к оселку;
  3. Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.

Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки своими руками в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности. Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3). Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
