Профиль для гипсокартона: размеры и виды

Типы профилей для гипсокартона

Классификация металлических профилей для монтажа гипсокартона может основываться на их функциональном назначении, конструктивных особенностях и области применения.

В зависимости от места применения различаются профили:

Кроме того, в классификации профилей для ГКЛ существуют разновидности:

Профиль для обшивки плоскости
Профиль для устройства перегородочных конструкций

Разновидности профилей для гипсокартона в зависимости от формы бывают:

Более подробное описание профилей дает представление о назначении этих конструктивных элементов гипсокартонных систем.

Профили для создания основного каркаса

В этой роли применяются:

Направляющие профили с маркировкой UD. Такие профили используются при формировании каркаса будущей гипсокартонной конструкции. Так как на этом профиле крепится вся система, включающая перегородки и сам гипсокартон, то он производится из толстой марки стали. Этот тип профиля задает параметры будущего периметра всей конструкции
Несущие профили с маркировкой CD. Этот тип профиля крепится непосредственно уже на профили каркаса UD, и выполняют в соответствии со своим названием несущую функцию. Поскольку на них также крепятся листы гипсокартона, то они должны быть изготовлены из толстолистовой оцинкованной стали
Арочные профили. По технологическим особенностям этот тип профиля идентичен двум предыдущим видам, однако он имеет усиленную перфорацию с наличием множества отверстий и разрезов. Это дает возможность изгибать его в нужном направлении, формируя каркас сложных конфигураций

Профили для перегородок

Здесь также разработана идентичная классификация, включающая

Профили направляющие с маркировкой UW , предназначенные для создания обшивки конструкции. С их использованием устанавливается конфигурация и периметр простенка
Стоечный профиль с маркировкой CW – элемент для придания жесткости всей конструкции. Листы гипсокартона на него можно монтировать с обеих сторон

Размеры профилей разных категорий

Поскольку каждый тип профиля имеет собственное функциональное назначение, то и размеры, а также форма профилей тоже отличается.

Так, например, направляющие профили маркировки UD имеют размеры 0,25-0,28х300 — 400 см. толщина стенки профиля составляет 0,5-0,7 мм
Несущие профили CD имеют габариты 0.25-0.28х300 см, а также 0,28х400 см. в обоих случаях высота полки составляет 0,5-0,6 мм

Профили для перегородок обычно более широкие. Их размеры следующие:

Профили марки UW могут иметь ширину 50,75,100 мм. Длина таких профилей 3000 мм или 4000 мм. Масса каждого профиля достигает 2,19-3,88 кг в зависимости от остальных габаритных показателей
Стоечные профили CW в зависимости от назначения имеют размеры:
- 48,8х3000х50
- 73,8х3000х50
- 98,8х3000х50

Также могут выпускаться профили этого типа с длиной 4000 мм и теми же параметрами ширины и высоты полки. Во всех случаях толщина металла не менее 0,5-,6 мм.

Размеры разных видов профилей для гипсокартона

Способы создания перемычек

Без перемычек соорудить каркас не получится. Эти элементы изготавливают и своими руками.

Варианты изготовления перемычек:

Края направляющего элемента надрезают под углом в 45 градусов. По сделанным надрезам выполняется загиб краев. Полученное изделие обладает одним важным преимуществом – оно подходит к любой стороне профиля. Имеется и недостаток у перемычки такой формы. Она обладает низким уровнем прочности.
Еще один способ изготовления перемычки своими руками также требует сделать на профиле надрезы V-образной формы. После чего изделие загибается внутрь. При этом края фиксируются между собой. Крепление такой перемычкой получается надежным и крепким. Однако это изделие может использоваться только на элементах, являющихся частью собранного короба.
Иногда комбинируют два предыдущих способа. Для этого с одного края профиля делается надрез, как в первом случае, с другого края – как во втором. Достоинство этого изделия заключается в универсальном применении, независимо от того, как расположены детали в отношении друг друга.
Существует вариант сборки перемычки из отрезков стоечного и направляющего профилей. Для этого от второго (основного материала каркаса) отрезается пара кусков. Длина этих отрезков составляет 10 см. Далее они вставляются в перемычку, изготовленную из стоечного элемента. Главное достоинство этого метода кроется в рациональном использовании остатков материала. К тому же в результате получается надежная каркасная конструкция. Недостаток всего один – стоимость. Обрезков от направляющих в результате строительства получается, хоть отбавляй. А вот стоечные профили придется специально нарезать для этих целей.

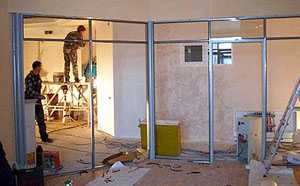

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

потолочные профили;
направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
подвесы;
стоечный – основа перегородочного каркаса;
угловой накладной;
одноуровневый и двухуровневый соединитель;
перемычный для соединения стоечных деталей;
арочный (гибкий);
удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки.;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

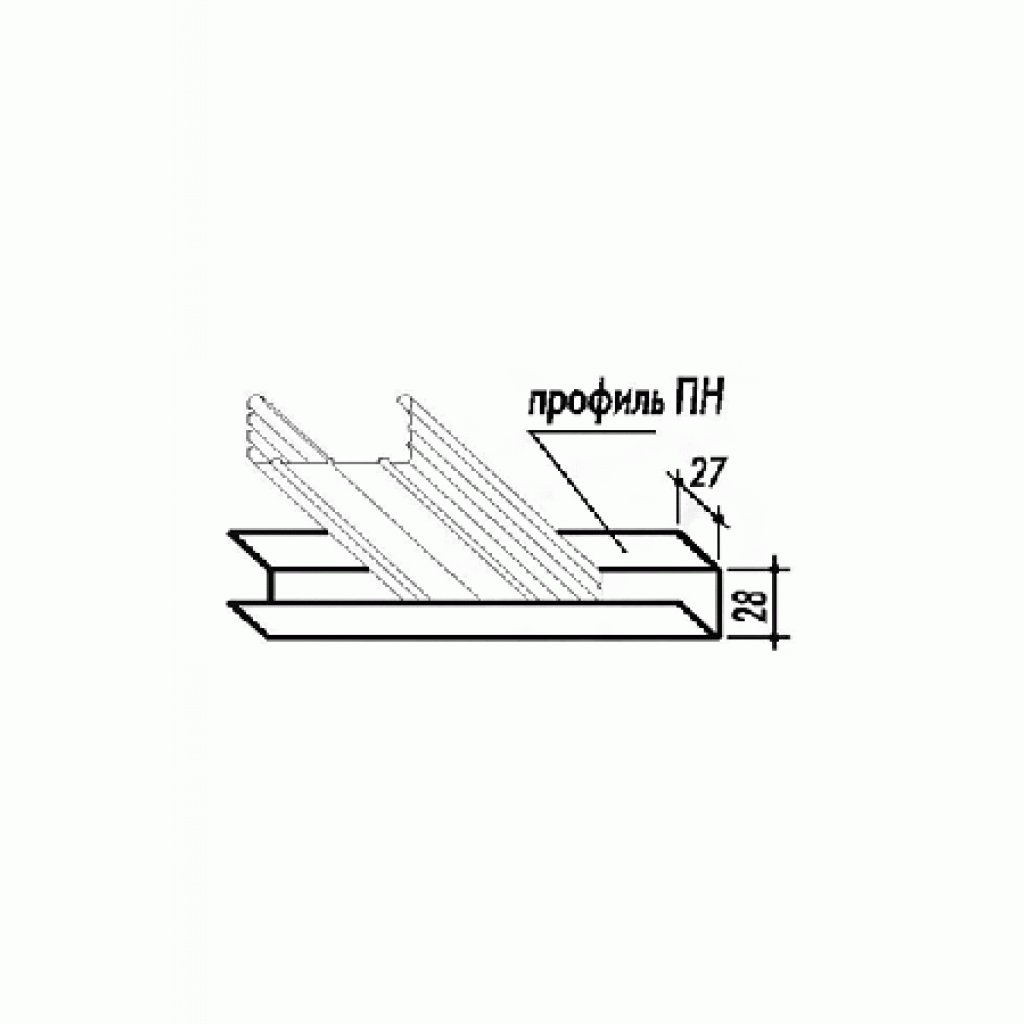

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Как выбрать профиль для ГКЛ

В более-менее крупном строительном магазине или даже на рынке есть профили для гипсокартона одного вида и длины, но со значительной разницей в цене. Стоимость может отличаться в два раза, а иногда и больше. Причем самые дорогие — это обычно Кнауф (Knauf), самые дешевые — безымянный Китай, средний диапазон — отечественные производители.

Кроме типа и размера профиля для гипсокартона выбрать надо еще и толщину металла и производителя

Толщина металла

Разница станет понятной как только вы возьмете профиля в руки. Одни — прочные, жесткие, из стали толщиной 0,5 мм, 0,55 мм, 0,6 мм и больше. Другие сделаны из такого тонкого метала, что изменяют свою геометрию даже если профиль поднять за один край.

С этим параметром все более-менее просто и понятно. Чем толще металл, тем прочнее и жестче профиль, но и цена тоже выше. Оптимально для создания перегородок при стандартной высоте стен брать профили с толщиной металла 0,5 или 0,55 мм. Если есть возможность — можно взять и 0,6 мм.

Размеры стандартные, но вес одного и того же профиля может быть разным — из-за разной толщины металла, из которого его изготовили

Большую толщину металла имеет смысл брать только если высота перегородки большая — нагрузка будет более значительной и дополнительная прочность не помешает. Но в этом случае надо смотреть, что обойдется дешевле — профиль для гипсокартона из более толстого металла или чаще установленные стойки и перекладины. Только надо иметь в виду, что обычно устанавливаются стойки с шагом 60 см — чтобы стык листов ГКЛ пришелся на середину одного из стоечных профилей. При уменьшении шага требуется добиться того же — стык листов гипсокартона не должен висеть в воздухе. Так что ставить их можно будет только через 40 см. Так шов тоже придется на профиль. Но это — слишком большое количество стоек и вряд ли обойдется дешевле. В общем, посчитаете.

Выбор производителя

Выбор производителя направляющих для гипсокартона — это и просто и сложно одновременно. Все специалисты в один голос утверждают, что лучшие — Knauf (Кнауф). Они всегда соответствуют заявленным параметрам, имеют идеальную геометрию: стойки идеально становятся в направляющие, не болтаются и не распирают их. В общем, работать с профилями для гипсокартона Кнауф легко, просто, работа продвигается быстро. Но, это — как раз самые дорогие из всего ассортимента. Несмотря на это, совет таков: если нет опыта работы с гипсокартоном — лучше купите Knauf.

В среднем ценовом диапазоне есть несколько российских фирм. Это Giprok (Гипрок) и Металлист. Есть еще и региональные малоизвестные кампании. Тут как повезет. Доверяйте своим чувствам и отзывам. Ориентироваться на слова продавцов не всегда можно. У отечественных производителей бывают неплохие партии, бывают неудачные. В большинстве случаев наблюдается такая проблема, как несовпадение размеров стоечных ПС и направляющих ПН профилей. Стойки должны точно устанавливаться внутрь направляющего. Для того при заявленной ширине, например, 50 мм, фактическая должна быть на 1,5 мм меньше. Вот с точностью соблюдения этой разницы возникают проблемы. К тому же, заявленную толщину металла надо проверять (микрометром). В общем, сэкономить в деньгах получится, но нервы и время свои вы потратите в значительном количестве.

Такой вариант есть у ГИПРОКА

У Гипрока есть профиля с рифленой поверхностью. Все стороны профилей — и спинка и полочки — имеют выдавленные «пупырышки». Они повышают жесткость профиля. Это действительно так — конструкция получается более жесткой. Но соединение стоек и направляющих получаются более неуклюжими — из-за несовпадения «пупырышек» они не притягиваются вплотную как гладкие стенки металла. Есть и второй момент — конструкции из таких профилей больше скрипят. При всем при этом стоят такие профиля чуть меньше, чем Кнауфа, но работать с ними сложнее. В общем, решать вам.

https://youtube.com/watch?v=eFjOfgd8BQ4

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Маркировка изделия	Толщина металла, мм	Ширина полки, мм	Материал	Стандартная длина изделия, м
ПУ20x20	0,22 – 0,25	20	алюминий	2,5; 3,0
ПУ25x25	0,4	25	оцинкованная сталь
ПУ30x30	0,4	30
0,5
ПУ35x35	0,5	35

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

50 х 40 миллиметров
65 х 40 миллиметров
75 х 45 миллиметров
100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

50 х 50 миллиметров
65 х 50 миллиметров
75 х 50 миллиметров
100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

длина – от 3 до 6 метров
высота боковых частей – 40 миллиметров
ширина основания – 50 – 100 миллиметров
толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

Длина – 3 метра
Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

Длина – от 2,5 до 3 метров
Ширина – от 22 до 60 миллиметров
Толщина металла – от 0,33 до 55 миллиметров
Выступ маячка – от 6 до 10 миллиметров

Технические условия на металлический профиль стоечный (ПС)

(С-образный металлический потолочный КНАУФ-профиль предназначен для формирования каркаса подвесных потолков и облицовки стен; применяется для устройства каркасов подвесных потолков, облицовок и других конструкций на основе ГКЛ, ГКЛВ, ГКЛВО) 9 Допуски на размеры радиусов скругления и фасок не должны превышать 25% их номинального размера, если они не оговорены в чертежах.Профили применяются в соответствии с указаниями требований по эксплуатации, настоящих технических условий и дополнительными требованиями, оговариваемыми при заказе профилей. 1.1.10 Обработанные поверхности не должны иметь острых кромок, заусенцев, задиров, следов дробления и других механических повреждений, выходящей за пределы чистоты обработки, указанной на чертежах.1.3.2 Из профилей одного типа и размера формируются малые упаковочные пакеты по 8 – 16 штук профилей, обвязанные полимерной упаковочной лентой.

В зависимости от размера заказа из малых пакетов формируются транспортные пакеты, с обвязкой полимерной упаковочной лентой.

Как зафиксировать гипсокартон на стене?

Суть всех способов крепления гипсокартона – выполнить монтаж идеально ровно и надежно. Выбранный метод фиксации должен обеспечить отсутствие дребезжания готовой гипсокартонной конструкции и исключить передачу ей структурных шумов.

Фото 1. Стена, качественно обшитая влагостойким ГКЛ

Монтаж ГКЛ может быть выполнен на металлический или деревянный каркас, а также на специальный гипсовый клей или монтажную пену. Давайте рассмотрим основные плюсы и минусы этих способов.

Металлический каркас

Профиль, используемый для сооружения металлического каркаса, представляет собой оцинкованную рейку стандартного сечения. В зависимости от назначения выделяют направляющие и более жесткие за счет несквозной насечки стоечные профили. Потолочные рейки (ПП) тоже являются разновидностью стоечных, но с меньшими полками (если у ПС они имеют размер 50 мм, то у ПП – 27 мм).

Фото 2. Крепление гипсокартонных листов на металлический каркас

Правильно крепить гипсокартон к стене именно с помощью металлического каркаса, что обусловлено следующими преимуществами:

продолжительный срок эксплуатации;
отсутствие коробления в условиях нестабильного температурно-влажностного режима (по сравнению с деревянной обрешеткой);
стандартные размеры конструктивных элементов;
возможность монтажа на стены с любыми неровностями при минимальных трудозатратах и стоимости;
возможность сокрытия внутридомовых коммуникаций.

Среди недостатков этого способа можно выделить самые низкие звукоизоляционные свойства, однако эта проблем решается путем укладки минеральной ваты в межстеновое пространство.

Деревянный каркас

При выборе брусков для обрешетки нужно обращать внимание на такие факторы, как отсутствие коробления, следов поражения грибком, шашелем и нормальная относительная влажность (сырая древесина со временем усохнет и ее поведет).

Фото 3. Крепление гипсокартонных листов на деревянный каркас

Плюсы фиксации ГКЛ на деревянный каркас:

экологичность;
плотная структура дерева обеспечивает лучшую звукоизоляцию, чем металл, в местах расположения стоек обрешетки;
возможность укладки теплоизоляционного материала, электропроводки и других коммуникаций.

Из минусов следует отметить необходимость проведения мероприятий по дополнительной защите от влаги и поражения грибком, которые заключаются в обработке брусков специальными антисептическими составами. Несмотря на это, риск коробления деревянных конструктивных элементов остается достаточно большим.

Клей

Технология крепления на гипсовый клей требует минимум инструментов, но желательно иметь небольшой опыт работы с клеевыми смесями. Таким способом крепится гипсокартон к стене с максимальными отклонениями до 20 мм. Если неровности превышают этот показатель, придется приклеивать дополнительные полосы из ГКЛ для выравнивания поверхности.

Фото 4. Крепление гипсокартона на гипсовый клей

Основные достоинства:

экономия полезного пространства комнаты;
надежность крепления;
более быстрый монтаж, так как не требуется тратить время на сооружение каркаса.

Но минусов у данного метода больше:

требуется тщательная подготовка основания;
отсутствие возможности дополнительного утепления и скрытой прокладки коммуникаций;
наличие «мокрых» процессов;
сложный процесс выравнивания стеновых конструкций с отклонениями более 20 мм.

Пена

Среди многих домашних мастеров бытует мнение, что установить гипсокартон без потери качества итоговой конструкции можно даже на монтажную пену. Однако это распространенное заблуждения, поскольку наиболее правильными с технологической точки зрения являются способы крепления на металлический каркас и на специальный гипсовый клей.

Фото 5. Монтаж ГКЛ на монтажную пену

Фиксация гипсокартонных листов на пену возможна только при условии относительно ровного основания – качество отделки не страдает только при приклеивании вплотную к стене. В остальных случаях повышенной надежности достичь не получится.

Виды креплений для профиля

Виды крепления профиля для гипсокартона.

Для креплении профиля необходимо использовать такие специальные крепежные элементы, как подвесы, тяги и кронштейны. Подвесы, в свою очередь, крепятся к несущей поверхности с помощью саморезов и дюбелей.

Во время работы на большой площади, в то время когда длины профиля недостаточно, нужны крестообразные кронштейны, которые еще называют крабами

Они обеспечивают достаточную жесткость каркаса, что очень важно при возведении подвесного потолка

Помимо этого, при установке такого потолка нужен специальный соединитель. Для одноярусного потолка лучше применить одноуровневый соединитель, а для двухъярусного – двухуровневый крепежный элемент.

При креплении металлического каркаса к стене лучше всего использовать дюбели, изготовленные из таких материалов, как нейлон и полипропилен. Для обеспечения наилучшей жесткости выбирайте металлические дюбели. Также с их помощью к гипсокартону можно крепить такие элементы декора, как небольшое зеркало, картина или настенные часы, то есть те, которые обладают небольшим весом. Для более габаритных предметов лучше всего использовать специальные раскрывающиеся дюбели. Их особенность заключается в раскрывающейся в гипсокартонном листе головке.

Какие дополнительные элементы нужны каркасу

Существует много вспомогательных комплектующих для гипсокартона – их насчитывается не один десяток. Но некоторые из них разве что в каталоге можно увидеть, так как они имеют специальное назначение. А мы рассмотрим те элементы, которые применяются чаще всего — их достаточно любому мастеру.

Соединитель двухуровневый для CD профиля применяют для закрепления этих профилей на различных уровнях. При этом направления перпендикулярны друг другу. Так как эта деталь продается в виде развертки, то перед работой ей придадим форму буквы «П», для этого изогнув. Для монтажа потребуются особые саморезы (2 штуки – по одному с каждого края).

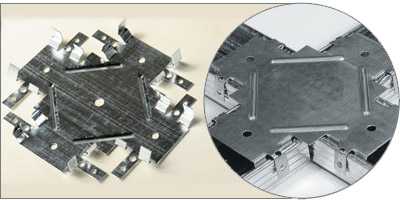

Соединители одноуровневые для CD профиля называют «крабами». Они предназначены для закрепления деталей в пределах одного уровня. Как и в предыдущем случае, их располагают крест-накрест, перпендикулярно друг другу. Если нагрузка на квадратный метр составляет не более 20 кг, то саморезы не потребуются – достаточно защелкивания профилей. В противном случае потребуется 2 самореза – с одной и другой стороны.

Прямой подвес для CD профиля используется при монтаже подвесных потолков. Эта деталь закрепляется непосредственно на потолочной поверхности. Перед соединением с профильным элементом подвес изгибают в виде буквы «П». Затем вворачивают, по краям, 2 самореза. Длина данного изделия (стандартная) составляет 12,5 см. В продаже встречаются и другие варианты – от 7,5 до 30 см. Нагрузка, которую готов выдержать подвес, составляет 40 кг.

Анкерный подвес, называемый также подвесом с тягой, тоже служит для соединения поверхности потолка и CD профиля. Он нужен тогда, когда прямой подвес имеет недостаточную длину. Сам подвес вставляется в профиль, а его тяга должна быть продета через специальные отверстия, имеющиеся в пружине. Тяга может быть длиной 25, 50 и 100 см. Максимум нагрузки – 25 кг.

Удлинитель для CD профиля (иначе, продольный соединитель) способен сделать профильный элемент длиннее. Эта деталь вставляется в него с торцевой стороны, при этом выступы, похожие на рога, должны быть направлены вверх. Как обычно, по краям вкручиваем два самореза для дополнительной жесткости.

Соединитель угловой для CD профиля вполне может заменить собой элемент типа «краб» при монтаже подвесных потолков, имеющих один уровень.

Дополнительные элементы

Для осуществления монтажа гипсокартонных листов также понадобятся следующие изделия:

Анкерный подвес, прикрепляющий профили ПП к потолку. Оснащены тягой и зажимом, при помощи которых производится регулировка зазора между основной конструкцией и листом гипсокартона;
Прямой подвес, при помощи которого осуществляется крепление профилей с ПС и ПП маркировкой к стеновым и потолочным элементам;
Шурупы и дюбеля, которыми элементы прикрепляются к стенам и потолку;
Соединитель «Краб», служащий для создания целостности между перекрестными деталями;
Удлинитель, необходимый для стыковки смежный полос;
Соединитель, помогающий скреплять 2 уровня ПП профилей.

Для устройства перегородок применяются профили с буквой W на конце маркировки. Металлические элементы с буквой D служат для устройства стеновых каркасов.

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.

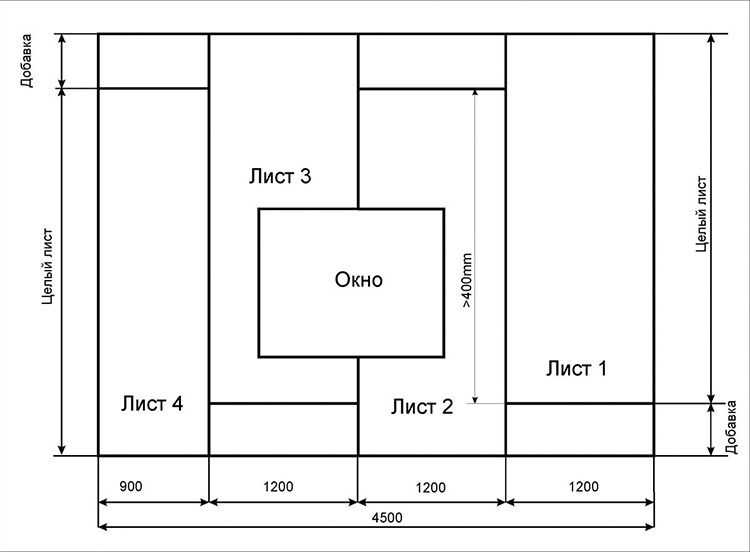

Детальный чертеж упростит расчеты

Дополнительные виды профилей

А также производятся виды профилей для гипсокартона, применяемые в возведении металлического каркаса не так часто, и в основном заменяемые собственно ручным производством.

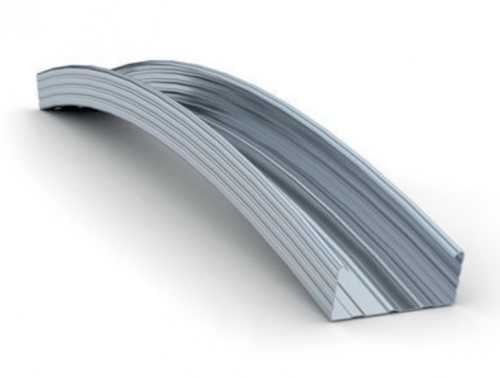

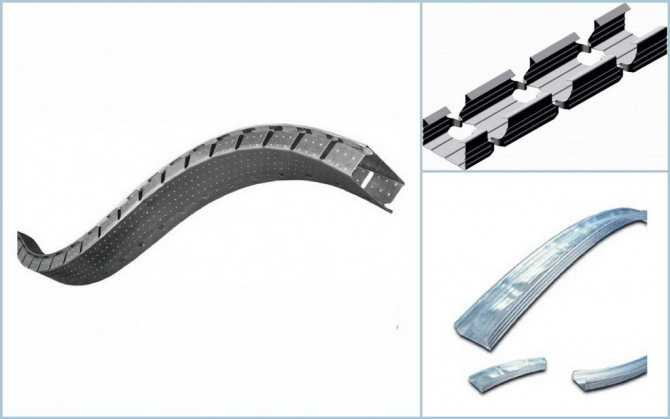

Арочный профиль

Данный гипсокартонный арочный профиль применяется в создание арок и других фигурных элементов на потолке или на стене. В основу производства арочного профиля лег потолочный метал-элемент. Подробно, о видах арочного профиля.

Арчный профиль пригоден для создания каркаса арок из ГКЛ, а также фигурных элементов под гипсокартон

Заводы изготовители предлагают свои варианты изгибания профиля для арок на заказ, имеющего отличительные удобства в работе. Для этого используют обычный ПП (60х27) после изгибания обозначается как ПА.

Размеры радиуса для изгиба:

Маркировка изделия	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус загиба, мм.
ПА(CD) – 60x27 KNAUF	0/4-0/6	60	27	2.6; 3; 4	1000
ПА(CD) – 60x27 KNAUF (внутр.)	27	500

Изогнутый профиль Подробно, о других вариантах изготовления арок.

Усиленный профиль

Данный элемент обозначается UА. Изделие используется для усиления каркасной основы для гипсокартона. Он применим в подвесных потолках сложной конструкции, а также в формировании перегородок с отяжелением предметов (подвесить телевизор на поверхность перегородки), создание в гипсокартонных перегородках проемов дверей, окон.

Усиленный профиль монтируется в места каркаса, где предполагается навешивание тяжелых предметов на гипсокартонную основу

Размеры усиленного профиля под гипсокартон:

маркировка изделия	толщина изделия	спинка профиля, мм.	высота ребра, мм.	кол-во рядов просечек на спинке	стандартная длина профиля, м.
UA–50-40-2	2.0 мм.	50	40	1 шт.	2.6; 3; 4
UA-75-40-2	75	2 шт.
UA-100-40-2	100
UA-125-40-2	125
UA-150-40-2	150

Особенности проведения работ по возведению каркаса

Настало время практической части строительства, которая предусматривает на деле использование металлических профилей.

Здесь тоже есть нюансы:

Характеристики всех изделий должны соответствовать эксплуатационным особенностям помещения.
Характер монтажа ГКЛ определяется еще на этапе проектирования конструкции.
Ни в коем случае не допускается навешивание тяжелых полок и шкафов на гипсокартонную конструкцию. ГКЛ – хрупкий материал.
В процессе работы обязательно следите за соблюдением всех параметров, отступов, размеров. Нельзя забывать об усилении каркаса.
Не допускается проведение работ в помещении, где температура ниже 10 градусов по Цельсию.

На первичном этапе выполняется разметка для будущей конструкции. Для этого понадобится трассировочный шнур. С его помощью намечают ось на полу.

Не забудьте определить зону расположения проема под дверь, если ее установка предполагается.

Отвес и длинный шнур помогут перенести намеченную ось на плоскость стен и потолка. Далее выполняется монтажная установка основания.

Подробную технологию возведения металлической каркасной основы под гипсокартонную перегородку вы увидите на видео ниже.

Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева. Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры.

В процессе строительства каркаса рекомендуется использовать уплотнительную ленту, которая повысит звукоизоляционный показатель перегородки.

Иногда стоечные ленты изгибаются после установки. Чтобы избежать подобной проблемы, сначала ввинчивайте шурупы в зоне спинки профиля, а уж потом у наружной канавки.

Гипсокартон МАГМА 2500*1200*12,5 Огне-ВлагостойкийПрименяются для внутренней отделки стен, устройства подвесных потолков и создания межкомна…

От руб/штПодробнее

Гипсокартон МАГМА 2500*1200*12,5 ОгнестойкийПрименяются для внутренней отделки стен, устройства подвесных потолков и создания межкомна…

От руб/штПодробнее

Гипсокартон МАГМА 2500*1200*9,5На складе! Применяются для внутренней отделки стен, устройства подвесных потолков и создан…

От 284 руб/штПодробнее

Клей монтажный «Мастерпласт» De Luxe 25кгПредназначен для монтажа гипсовых пазогребневых плит (ПГП), приклеивания гипсокартонных и…

От 238 руб/штПодробнее

Гипсовый клей Perel GIPSEL 0330 для монтажа ПГП, ГКЛ, ГВЛСухая монтажная смесь на основе гипсового вяжущего состава, минеральных и полимерных добав…

От 392 руб/штПодробнее

Профиль ПНП 28х27, 0,55 мм, L=3 м (Магма) Профиль потолочный направляющий (ПНП 28/27) оцинкованный длиной 3000 мм служит в качестве…

От 21.15 руб/пог. мПодробнее

Вывод

Саморезы сделали настоящую революцию в строительстве. Их цена невелика, а эффект от повышения производительности труда и скорости работ просто потрясает. Многие работы теперь можно делать своими руками без особых финансовых и трудовых затрат. Больше информации по этой теме вы сможете найти в видео в этой статье, приятного просмотра.

Любые строительные операции, которые связаны с закреплением конструкций, требуют применения специальных крепежных элементов. Саморезы для профиля составляют одну из групп крепежей, которые используются для устройства опалубки при возведении монолитных конструкций из бетона, сооружения стен из гипсокартона, выполнении кровельных работ. Узнайте все о классификации крепежных метизов и выборе подходящего типа для соединения разных строительных материалов.

Прочность соединений строительных конструкций во многом зависит от правильного выбора крепежа. Для каждого вида материала существуют специальные крепежи, которые гарантируют надежное соединение листов гипсокартона с металлическим профилем, древесиной и другими материалами. Для закрепления материалов широко используются разные виды саморезов.

Многообразие видов и вариантов

Принципы классификации и типы крепежей

Крепежи из прочного металла в виде стержня с резьбой и головкой для завинчивания – это саморез. Изделия выпускаются промышленным способом, имеют классификацию по материалу изготовления, способу нанесения защитного покрытия, виду головки.

Материалы, используемые для изготовления саморезов:

латунь;
нержавеющая или углеродистая сталь;
фосфатированная сталь.

Головка самореза может иметь разную конструкцию, различают метизы с потайной, полупотайной, цилиндрической, шестигранной, полукруглой формой головки, некоторые разновидности крепежных элементов выпускаются в комплекте с пресс-шайбой. Нижняя часть стержня заостряется, иногда изделие оснащено винтом с самосверлящим эффектом.

На металлический стержень из латуни или стали с защитным покрытием наносится резьба, которая отличается шагом и глубиной насечки, в зависимости от предназначения крепежных элементов. Для производства саморезов из металла используются только прочные марки стали по требованиям ГОСТ10702. Расстояние между витками резьбы имеет значительные отличия для стержней разного назначения.

Виды крепежей по дереву

Виды саморезов отличаются по конструкции в зависимости от предназначения. Для соединения деревянных и фанерных конструкций, в соответствие с ГОСТ 11473, промышленность выпускает широкий ассортимент саморезов по дереву. Среди них различают фосфатированные или оцинкованные элементы черного, стального, золотистого цветов.

Кровельный крепеж окрашивается в несколько тонов, созвучных цвету металлочерепицы, поэтому визуально кровля представляет единое целое. Головка может быть цилиндрической или иметь пресс-шайбу.
Саморез по дереву с потайной головкой успешно применяется для крепления гипсокартона по деревянной обрешетке. В большинстве случаев, метизы для древесины имеют острый кончик стержня в виде сверла, поэтому могут вкручиваться без предварительного засверливания.
Классические виды саморезов по дереву выпускают в широком ассортименте, размерный ряд элементов представлен с учетом длины элемента и диаметра стержня с резьбовой насечкой. Обычно длина крепежа для соединения деревянных элементов варьируется в диапазоне от 11 до 200 мм. При работе с крепежом большой длины – от 150 до 200 мм, следует предварительно подготовить канал для завинчивания самореза.

Саморезы для крепления металла

Виды саморезов по металлу несколько отличаются от крепежа по дереву или бетону. Насечка резьбы на таких изделиях выполняется более часто. Нижний конец элемента почти всегда сильно заострен.

Саморезы по железу изготавливаются из низко углеродистой стали, защитное покрытие выполняется путем нанесения фосфатного или цинкового состава. Конструкция позволяет без предварительной подготовки вкрутить элемент в необходимое место соединения, полусферическая головка препятствует обратному выкручиванию.

Для приобретения нужного крепежа по металлу, следует знать диаметр и длину ввинчиваемого элемента. Саморез по железу выпускается в диаметре от 3,5 мм до 3,9 мм, при этом длина изделий составляет в диапазоне от 9,5 мм до 11 мм.
