Маркировка железобетонных колец: расшифровка

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Сборные железобетонные кольца для колодцев и их выбор

Для каждого типа колодца необходимо подбирать кольца строго определенного диаметра. К примеру, в частном секторе для обустройства канализации чаще всего используются кольца для колодцев сборные железобетонные диаметром 1000.

Литая железобетонная основа кольца обеспечивает всей конструкции должную прочность и долговечность. Колодезные конструкции любого типа предусматривают не только сами кольца, но и другие элементы, подбираемые в соответствии с заданным диаметром. Таким неотъемлемым элементом является кольцо опорное, предназначенное для монтажа люка и его вывода на уровень асфальта или окружающего грунта.

Элементы колодца укладываются в такой последовательности: сначала днище или кольцо с днищем, стеновые элементы, крышка, доборы и затем люк. Каждый из них должен абсолютно точно соответствовать по диаметру предыдущей детали конструкции.

Установка канализации в частном доме из бетонных колец своими руками

Строительство системы из бетонных колец, как и любой другой канализации, осуществляется поэтапно.

Очередность выполнения работ выглядит следующим образом:

• выбор схемы для строительства;
• расчет вместительности колодца с учетом количества жильцов;
• выбор подходящего места под установку септика;
• формирование котлована нужного размера в соответствии с расчетами;
• монтаж бетонных колец;

Схема установки септика из бетонных колец

• подвод системы труб;
• герметизация швов между деталями и стыков;
• засыпание конструкции.

Расчет и выбор схемы канализации из бетонных колец

Схема обустройства канализации на основе бетонных колец может предусматривать наличие септика с одной, двумя или тремя камерами.

Если в доме проживает небольшое количество людей, для строительных работ лучше выбрать однокамерную конструкцию, включающую дренажный колодец и отстойник. Двухкамерные системы используются, когда в доме присутствует большое количество сантехнического оборудования, например, ванна, мойки, унитаз, стиральная и посудомоечная машина и т.п. В этом случае канализация будет состоять из двух емкостей и дренажного колодца.

Септик из четырех бетонных колец

Схема также может включать точки размещения бетонных лотков для ливневой канализации, которые устанавливаются по периметру отмостки здания и в других проблемных местах, где может скапливаться жидкость после обильного выпадения осадков. Эта система защитит рельеф участка и фундаментную часть здания от размывания водой.

Оптимальная схема должна учитывать все необходимые для комфортного пользования расчеты, в частности, вместительность колодца. Этот показатель зависит от суточного расхода воды жильцами дома. Среднее количество потребления жидкости одним человеком в сутки составляет около 150-200 л. Чтобы рассчитать оптимальный объем септика, этот показатель нужно умножить на количество людей, проживающих в доме на постоянной основе. К результату нужно добавить 20%, которые покроют незапланированный перерасход и стоки ливневой канализации.

Схема установки септиков из двух бетонных колец

Чтобы узнать необходимое для изготовления септика количество колец, нужно общий объем отстойника разделить на объем бетонного изделия.

Подготовка участка под строительство канализации для частного дома из бетонных колец

После того как составлена и рассчитана схема канализации, подбирается место для монтажа колодца.

При этом стоит учитывать определенные требования:

• минимально допустимое расстояние между домом и септиком составляет 10 м;
• уровень перемещения грунтовых вод должен пролегать ниже той отметки, где будет размещаться дно колодца;
• минимально допустимое расстояние между источником питьевой воды и септиком составляет 50 м.

Подготовка участка под строительство канализации

Зону под застройку необходимо очистить от мусора и камней. Далее, выкапывается котлован, размер которого способен вместить дренажный колодец и камеру септика с запасом по 30 см с каждой стороны. В тех местах, где будут установлены накопительные камеры, следует выполнить бетонную заливку. Таким образом, исключается проникновение отработанной жидкости в почву и ее загрязнение. Затем необходимо сформировать дренажный слой в виде песчаной подушки. Рекомендуемая толщина – 30-50 см.

В качестве альтернативы бетонированию можно использовать бетонные кольца, оснащенные глухим дном. Эти изделия защитят окружающий грунт от загрязнения стоками. Под дренажным колодцем нужно сформировать подушку, состоящую из гравия, щебня и песка. Ее минимальная толщина – 50 см.

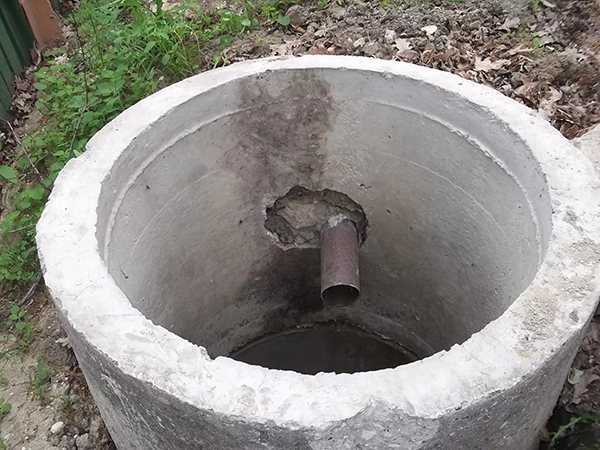

Подвод труб к канализации

Фитинги для пластмассовых труб

Фитинги для системы канализации из ПВХ

Фитингом именуется часть трубопровода, нужная для соединения пары труб под углом, в случае стыковки наиболее 2-ух труб и прочее.

Также фитинги разрешают соединить локальную канализацию с городской магистралью.

Где используются фитинги? Почаще всего их можно встретить при монтаже канализации в жилых домах, при этом это могут быть как жилые дома в городке и за его пределами, так и в высотных квартирах. Фитинги могут применяться в системах, по которым проходят стоки температурой не наиболее 80° C, а также для отвода кратковременных стоков - температурой 95° C. Под стоками предполагается не лишь грязная вода с раковины, унитаза либо душевой кабинки, но и определенные хим составы, коэффициент которых, узнаваемый как pH, имеет спектр от 2 до 12.

Типы фитингов

Фитинги для внешной и внутренней канализации

По собственному типу фитинги могут быть следующими:

• те, что юзаются в системах, устраиваемых снутри дома;
• те, что используются в системах, находящихся вне дома.

Способ соединения фитингов также различный и может происходить с помощью резиновой прокладки в виде кольца и, в редких вариантах, методом склеивания.

Уплотнительное кольцо в крайнем случае не применяется.

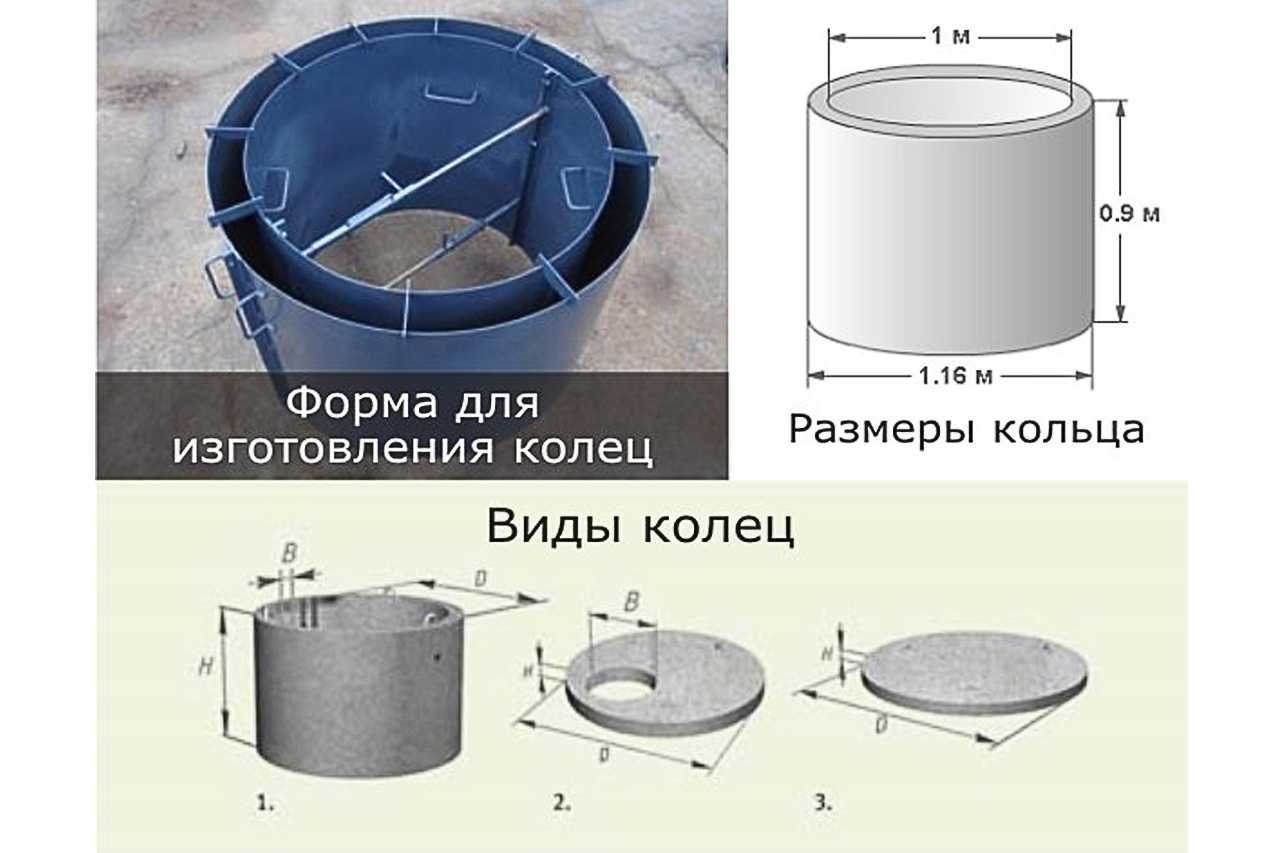

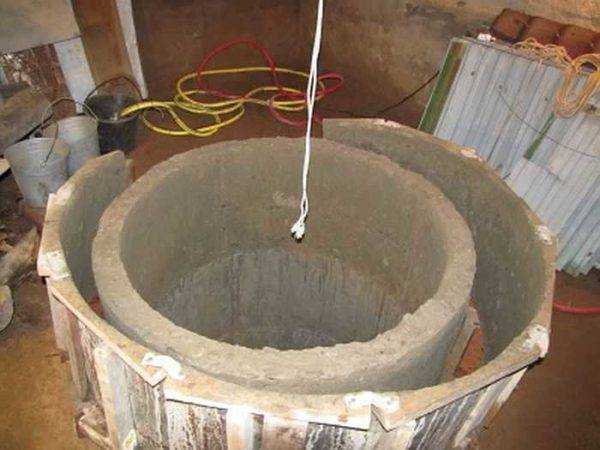

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

• приварив уголки с просверленными дырками, стягивать болтами;
• сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик  сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

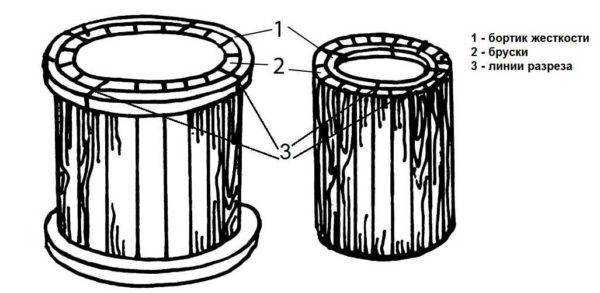

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло. Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Какими могут быть колодцы

На данный момент есть три типа колодцев, которые используются на загородных участках:

• Водонапорные.
• Смотровые.
• Канализационные.

Функции водонапорных колодцев

Основной функцией такой конструкции является обеспечение водой жилого дома. может быть разной, так как водоносный слой на каждой местности находится по-разному.Как правило, колодцы с подачей воды шахтные и для их обустройства внутри применяются различные материалы:

• Древесина, которой выкладывается по всему периметру внутренние стены конструкции.
• Камень (кирпич или природный агломерат), который используется аналогичным образом.
• Кольца. Тут выбор такого материала для обустройства довольно широк.

Достоинства и недостатки ЖБ-изделий

Кольца для колодцев, сделанные из железобетона, пользуются большой популярностью и входят в перечень самых востребованных строительных материалов. Это обусловлено их специфическими физическими и конструкционными характеристиками.

К главным преимуществам продукции относятся:

• Пролонгированный эксплуатационный период. Бетон, армированный стальной проволокой, нейтрален к любым средам, включая агрессивные, и, по заявлению производителей, способен прослужить не менее 100 лет.
• Сохранение жесткости и целостности конструкции на активных грунтах. Колодцы из железобетонных колец монтируются даже в зонах с сейсмической активностью до 8 баллов.
• Широкий модельный ряд. Продукция выпускается в самых разных размерах. Это дает возможность подобрать подходящие железобетонные изделия под любые цели и нужды.
• Выраженная морозостойкость. Ее обеспечивает крепкая связь между арматурными элементами и бетонной смесью, возникающая после окончательного высыхания заготовки.
• Высокая герметичность. Швы плотно прилегают друг к другу в местах соединения и препятствуют проникновению внутрь грунтовых вод и прочих инородных веществ или материалов.

Готовые изделия продаются по оптимальной цене и подходят для обустройства коммуникационных сетей любых масштабов.

В процессе производства колодца из железобетонных колец необходимо строго придерживаться правил установки. Некорректный монтаж приведет к неравномерной нагрузке на стенки и в будущем спровоцирует появление трещин во всей магистрали

К недостаткам причисляются вес и габариты продукции. Для транспортировки и установки обязательно требуются профессиональная техника хорошей мощности и бригада мастеров.

Это неизбежно влечет за собой дополнительные материальные затраты и увеличение общей стоимости монтажных работ.

Ж/б кольца для устройства небольшого колодца на даче можно изготовить собственными руками. Технология самодельного производства детально описана в следующей статье, прочитать которую мы очень советуем.

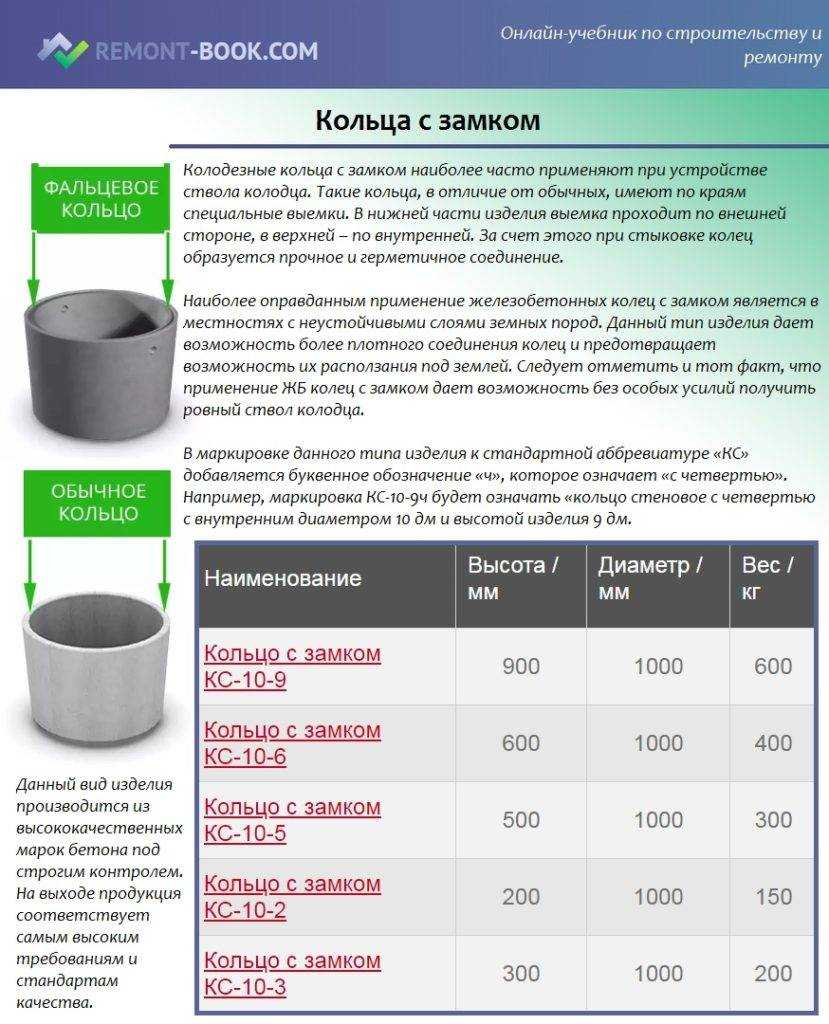

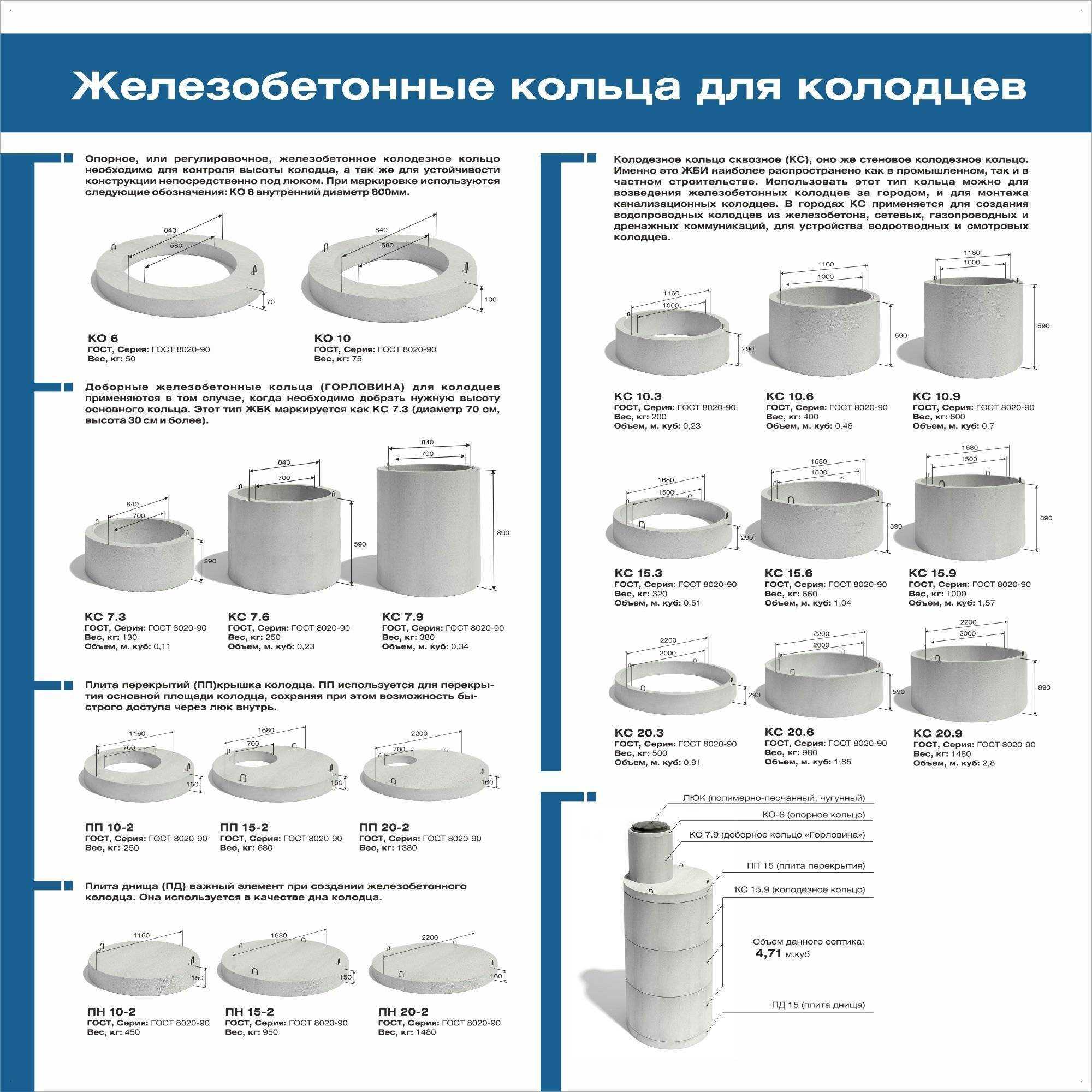

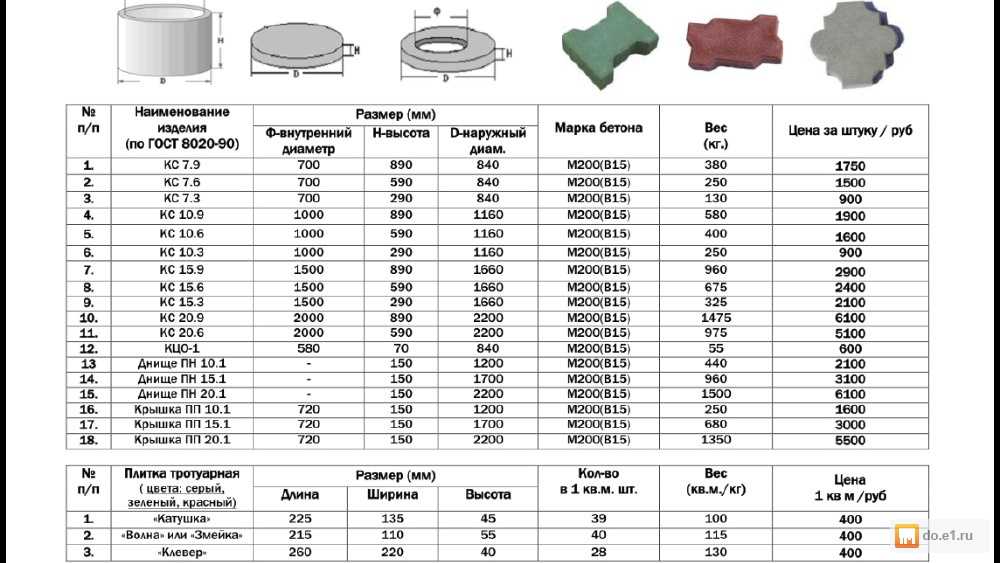

Виды и маркировка бетонных колец

Бетонным (железобетонным) кольцам посвящен отдельный ГОСТ 8020-90. В нем оговаривается назначение, размеры и маркировка этих конструкций. Прочность бетона, из которого изготавливают кольца, нормирует ГОСТ 10180. Морозостойкость материала определяют по государственному стандарту 10060, а водонепроницаемость регламентируется по ГОСТ 12730.

На рынке можно встретить несколько разновидностей этих конструкций:

• колодезные кольца с плоским торцом;
• колодезные кольца с замковым торцом;
• доборные;
• ремонтные;
• опорные.

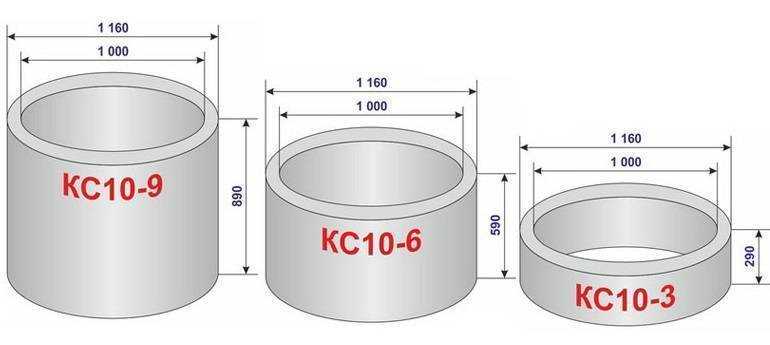

Стандартная маркировка бетонных колец состоит из буквенного обозначения (указывает на область применения) и цифрового (обозначает габаритные размеры).

Буквенная маркировка расшифровывается так:

• КС — кольцо стеновое рабочей камеры или горловины колодца;
• КСД — стеновое с глухим днищем;
• КО — кольцо опорное;
• КФК — для рабочих камер колодцев фекальной (хозяйственно-бытовой) канализации;
• КЛК — для ливневой канализации;
• КЛВ — водоприемные (для ливневой канализации);
• КВГ — водопроводные и газопроводные сети.

Из перечня видно, что специальной маркировки для колодезных колец не существует, поскольку стандарт относит их к категории стеновых (КС). Не найдете вы в стандарте и ремонтных колец. Так монтажники называют обычные стеновые кольца меньшего диаметра. Их вставляют в шахту колодца для его углубления.

Цифровая маркировка бетонного кольца содержит информацию о его габаритах (в дециметрах). Первая цифра указывает на внутренний диаметр, а вторая обозначает высоту. Например, о конструкции КС 6-10 можно сказать, что это кольцо бетонное стеновое. Внутренний диаметр у него 60 см (6 дециметров), а высота — 100 см (10 дециметров).

Серийно выпускают кольца диаметром от 70 до 200 см и высотой от 10 см до 2 метров. Толщина стенки от 7 до 20 см.

Для изготовления колец используют бетон марок от 200 до 500. В стеновых колодезных кольцах армирование, как правило, не используют. Бетон отлично работает на сжатие и хорошо выдерживает боковое давление грунта. Для усиления кольцевых конструкций, работающих в тяжелых грунтовых условиях, применяют арматуру толщиной до 10 мм и стальную сетку (0,6-1 мм). Она препятствует образованию и раскрытию трещин.

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.
• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

Зачем нужны доборные кольца

Когда невозможна установка обычных, для колодца используют доборные кольца. Они решают проблемы вызванные с шириной, уклоном или высотой стандартного сквозного. Высота доборного кольца составляет меньше 40 см, поэтому позволяет довести шахту до нужной высоты, если это невозможно с помощью обычного. В специализированной компании можно заказать дополнительные кольца по индивидуальному замеру, чтобы они точно соответствовали возводимой конструкции.

При оформлении колодца большое внимание уделяется декоративной составляющей. Редко владельцы соглашаются, чтобы на участке просто торчал оголовок, закрытый люком. Для таких случаев отливаются верхние кольца с красивым рельефом

Для таких случаев отливаются верхние кольца с красивым рельефом.

Разработка котлована под колодец

Первый шаг – определение подходящего места, где будут проводиться работы. Надо учитывать различные факторы, по большей части – связанные с местностью. Запрещается возводить конструкции рядом с объектами, где слишком много загрязнений. Иначе вода впитывает вредные вещества, когда проходит по внешним слоям. Обычно углубление грунта – не больше 3-4 метров, иначе устройство колодца не будет правильным.

Если есть действующий колодец – его с самого начала осушают. Это делают до тех пор, пока тёмные пятна на бетоне полностью не исчезнут. В случае дождливой погоды требуется дополнительная защита от осадков. Пример – гидроизоляция колодца из бетонных колец.

Если есть рыхлый бетон – его удаляют, используя отбойный молоток. Внешняя поверхность тоже требует тщательной очистки. Отложения соли и грязь, выросший мох тщательно удаляют. Тщательно обрабатывают металлические части в случае их появления на поверхности во время ремонтных работ. Для этого удаляют ржавчину с поверхности, потом покрывают всё антикоррозийным составом.

Углубление в бетоне до 2,5 сантиметров создают там, где появились трещины и повреждения. Тогда будет больше площадь, на которой материал соприкасается с герметиком. За этим следят, и когда проводится гидроизоляция колодцев из бетонных колец.

Виды фитингов для устройства внутренних канализационных систем

Фитинги – детали, благодаря которым монтируются стыковочные узлы, повороты, разветвления, соединяются трубы разных диаметров в единую сеть. Во время разводки наличие всяческих фитингов позволяет из прямых составляющих создавать сложные формы конструкций.

Фасонные части, как и трубы внутридомовой канализации выполнены из ПВХ серого цвета. На данный момент в строительстве используют следующие разновидности фитингов:

• соединительная муфта двухраструбная – деталь, соединяющая отрезки равных по диаметру труб, не имеющих раструб, одной линией без изгибов;
• муфта ремонтная надвижная – деталь устранения аварийных ситуаций и различных повреждений на трубопроводе (протечки, трещины, пробои). Удобна для ремонта на участке системы, где требуется удалить часть поврежденной линии;
• ревизионная муфта – элемент соединения с тремя входами, центральный вход (отверстие) оснащен завинчивающейся крышкой. Открыв крышку можно провести очистку засорившихся труб. Ставится в месте, где есть удобный доступ;
• компенсационный патрубок – отрезок трубы длиной 17-25 см, с одной стороны имеет удлиненный раструб, с другой – гладкую часть, которая крепится к трубопроводу соединительной муфтой. Предназначен для наращивания длины труб, замены поврежденного участка;
• переходник между двумя трубами разных диаметров, называемый редукцией – эксцентрической муфтой, где раструбная часть идет под большой диаметр, а муфтовая под малый;
• переходник чугун/пластик – применяется с целью стыковки чугунной канализации с пластиковой, имеет раструбный вход с диаметром под чугунную трубу и муфтовый;
• колено или отвод – изогнутая на 15-90 град. деталь с широким выбором диаметров для конструирования поворотов канализационных труб;
• тройник – у или т-образная развилка, используемая для подключения одного отвода к основному трубопроводу. Дополнительный вход с раструбом может иметь равные или меньшие размеры;
• крестовина – элемент подключения двух отводов к основной трубе в одной плоскости, причем диаметры отводов могут быть отличными от диаметра основного стояка;
• крестовина двухплоскостная – стыковочный узел, в котором два отвода включаются с левой или правой стороны перпендикулярно основной трубе;
• крышка для перекрывания конца трубопровода или заглушка блокирует движение стоков;
• вакуумный клапан (аэратор) – препятствует выбросу опасных канализационных газов в помещение через установленные сантехприборы, вследствие разрежения в системе, монтируется в верхней точке стояка;
• вытяжной зонт – элемент аэрации стояка в виде заглушки с отверстиями, предотвращает попадание сора и осадков;
• сифон – элемент соединения отвода и сантехники. Его изогнутая форма создает гидрозатвор, сдерживающий запахи стоков;
• хомут – монтажный крепеж труб.

Ассортимент фитингов очень широк, можно подобрать деталь для решения любой задачи

Соединение ПВХ фитингов с трубами может быть клеевым, сварочным (спаечным), резьбовым (слив с малым диаметром, например мойка) и с помощью резинового кольца. Какой бы тип соединения не применялся, нужно помнить, что стык – самое ответственное место в монтаже канализации. От качества стыковки фитингов зависит работа всей системы, поэтому следует тщательно продумать этот вопрос или обратиться к специалисту.

Фасонные детали для внутренней канализации оснащены уплотнительным резиновым кольцом, которое при сборке сети обеспечивает надежное, герметичное соединение. Однако, есть рекомендации укрепить такой тип соединения герметиком силиконовым во избежание пересыхания резины. Раструбы без резиновой прослойки соединяются с помощью клея. Застывая, структура клея становится подобной ПВХ с такими же характеристиками как трубы.

Перед началом стыковки фитингов, трубы и сантехнику нужно тщательно закрепить, чтобы избежать нарушения в процессе сборки и возможного протекания.

Почему не стоит использовать самодельные кольца для колодцев

Сегодня можно приобрести различные инструменты и материалы для самостоятельного создания различных бетонных конструкций. Однако профессионалы не рекомендуют самостоятельно проводить работы по созданию канализационных колец по следующим причинам:

1. Если во время выполнения работы были допущены ошибки или брак, то есть вероятность перекоса конструкции. В случае перекоса со временем нагрузка, оказываемая снаружи грунтом и изнутри сточными водами, станет причиной нарушения герметичность и возникновения других проблем.
2. Даже при выдерживании правильной геометрии сложно добиться ровной поверхности. То. Насколько ровной будут соприкасающиеся поверхности, зависит герметичность создаваемой конструкции.
3. Современные варианты исполнения колец, производимых на заводах, имеют армирующие кольца. Самостоятельно провести армирование достаточно сложно.
4. Точность геометрии и плоскость поверхности определяют то, что кольца будут точно подходить друг к другу по пазам. Пазы повышают прочность конструкции, а также существенно повышают ее герметичность.
5. При использовании самодельных вариантов исполнения, как правило, монтажные работы существенно усложняются.
6. Допущенные ошибки на момент дозирования всех ингредиентов могут стать причиной быстрого износа колец, при этом в большинстве случаев провести восстановительные работы будет не возможно.

Временные и финансовые затраты, а также относительно невысокое качество получаемого изделия определяют то, что сегодня не многие берутся самостоятельно изготавливать бетонные кольца для канализационного колодца.

Установка

Завершающим этапом является установка выбранного изделия. При помощи специальной техники можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена его подбирается в соответствии с перечисленными выше рекомендациями.

Изначально необходимо правильно выбрать место для бетонного кольца. Его выгружают из машины близко от места работы. Установка может производиться двумя способами. Первый вариант предполагает выкапывание шахты, в которую опускают бетонное изделие. Второй подход использует специальную установку. Благодаря этому кольцо устанавливают на поверхность и удаляют из него грунт. Постепенно изделие опускают на требуемую глубину.

Когда в шахту начнет проступать вода, ее следует откачивать насосом. Следует заранее продумать освещение. На глубине будет достаточно темно. Потребуется подъемный кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.

Ознакомившись с рекомендациями экспертов, будет несложно выбрать бетонное кольцо для колодца. Размеры, диаметр и толщина стенок его зависят от многих параметров. Чем больше изделие, тем больше его стоимость. Это универсальное устройство, позволяющее обустроить качественную систему канализации или водоснабжения на любом типе участка.

При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов

Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.

Вес бетонного кольца обычно высчитывается по формуле: V = p x R? x H

В этой формуле V — внутренний объем кольца , p — является постоянной величиной равной 3,14 , R? — это внутренний радиус изделия , H — высота изделия.

Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой , что повлечет за собой нежелательные последствия.

Наиболее часто применяемые в строительстве кольца имеют следующие параметры:

• КС 20.9 ( 200 см) — объем 2,83 м?;
• КС 15.9 ( 150 см) — объем 1,59 м?;
• КС 10.9 ( 100 см) — объем 0,71 м?.

Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки

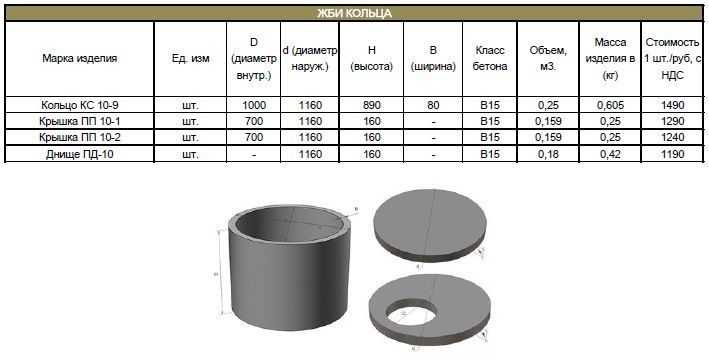

В данной таблице показаны основные характеристики для некоторых из них.

Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве , вы несомненно повысите эксплуатационные характеристики объекта.

Например , при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше , иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок , то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.

Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

• КС — стеновые бетонные кольца для оборудования смотровых или горловин;
• КСД — стеновые изделия с дном;
• КО — с опорой;
• КФК — для септиков и фекальных систем;
• КЛК — ливневки;
• КЛВ — колодцы-водоприемники в ливневках;
• КВГ — для сооружения водопроводных и газопроводных коммуникаций.

Таблица маркировки и размеров колец.

Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.
