Самостоятельное возведение крыши частного дома

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;
• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

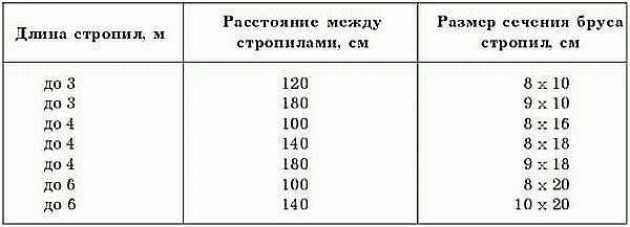

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

1. Сложная конструкция каркаса.
2. Малые размеры мансарды.
3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Сочетание разных вариантов шатровых крыш придаёт дому черты средневекового замка

В конструкцию четырёхскатной кровли можно вписать выносной балкон мансарды

Шатровые крыши часто возводят над капитальными беседками

Конструкция шатровой кровли может опираться на выносные столбы, образуя большой козырёк над входом

Сложные ломаные крыши вальмовой конструкции требуют виртуозных расётов и филигранной техники исполнения

Гараж квадратной формы стоит украсить изящной шатровой кровлей

Монтаж четырёхскатной крыши

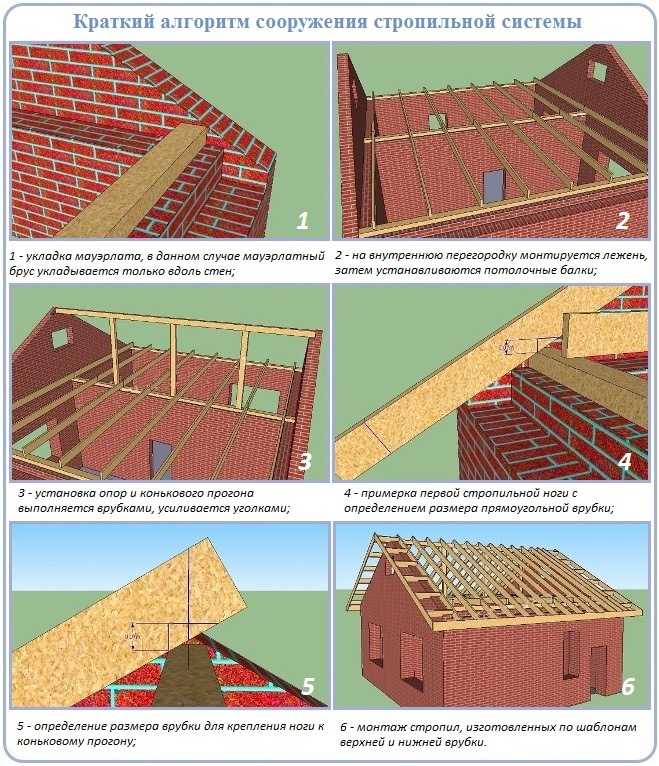

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.
2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.
3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.
5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.
6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.
8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.
9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.
10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Изготовление каркаса

Упрощенный способ, представленный ниже, предполагает устройство мансардной ломаной крыши в 2 этапа: сборка стропильных ферм на земле и последующий монтаж на готовые стены брусового или бревенчатого дома. Конструктивным материалом выступают доски сечением 15 х 5 и 10 х 5 см стандартной длиной 6 м.

Начало сборки — формирование верхнего пояса стропильной системы

Пошагово технология выглядит так:

Совет. Как правило, на лицевых фронтонах предусматриваются окна либо двери на балкон. Стойки и пояса для их монтажа тоже удобно делать на земле, как и обшивать проемы вагонкой.

Как быстро и аккуратно собрать стропила для мансарды, рассказывается в видеоролике:

Готовые каркасы поднимаются на стены и поочередно закрепляются на своих местах, начиная от первого фронтона. Чтобы он не упал, установите распорки и прибейте их к стенам бревенчатого дома. Вторая и последующие фермы ставятся в проектное положение и соединяются друг с другом досками.

После расстановки стропила необходимо закрепить к стенам следующими способами:

Примечание. Установка на кирпичные и другие капитальные стены выполняется посредством мауэрлата – деревянного бруса, уложенного на несущие конструкции по всему периметру здания. В свою очередь, мауэрлат монтируется на шпильках или анкерных болтах, а между ним и каменной стенкой устраивается гидроизоляционный слой из рубероида. Монтажный узел выглядит так:

Следующий шаг – укладка поверх стропильной системы диффузионной мембраны – пленки, защищающей от ветра и осадков, но пропускающей наружу водяные пары из утеплителя. Раскатайте в нижней части крыши первое полотно и закрепите его к доскам степлером, следующее кладите с напуском 10—15 см. Когда перекроете всю кровлю, прибейте доски обрешетки. Подробнее монтаж показан на видео:

Шатровая крыша: конструкционные особенности ?

Шатровая крыша – конструкция, напоминающая многогранную пирамиду с прямоугольником или квадратом в основании. Она состоит из треугольных скатов, вершины которых объединены в общей точке, напоминает шатер, считается оригинальным видом крыши со сложной стропильной системой. За счет отсутствия фронтов позволяет значительно экономить стеновой материал.

Возвести ее сложнее, чем двускатную или односкатную кровлю, но, вопреки этому, ей отдают предпочтение чаще всего. Причина этому – наилучший отвод воды, обеспечивающийся за счет устройства скатов с наклоном, как результат – длительный срок эксплуатации кровельных материалов, гидро- и теплоизоляции, используемых для монтажа крыши. Кроме того, шатровая крыша смотрится презентабельнее и оригинальнее в сравнении с другими видами конструкций.

Шатровая кровля характеризуется как одна из самых надежных и практичных

Основные детали оригинального сооружения ?

Конструкция шатровой крыши должна быть строго симметричной. Она может монтироваться на любом строении, но намного проще, если оно имеет форму квадрата или прямоугольника. Основой рассматриваемой крыши считается стропильная система, сложная и замысловатая. Чтобы ее возвести правильно, необходимо предварительно произвести тщательный расчет. Любая ошибка в его ходе может привести к необратимым последствиям. Если планируется возведение шатровой кровли на квадратном основании, тогда у конструкции будет четыре абсолютно одинаковых ската. Чтобы рассчитать в таком случае площадь кровли, рекомендуется определить площадь скатов и умножить полученный показатель на 4. Результат, полученный в ходе подсчетов, необходимо увеличить на площадь карнизных свесов.

Перед тем как приступить к возведению шатровой крыши, необходимо учесть важные детали

Расчет крыши шатрового типа ?

Шатровая крыша своими руками будет устроена безупречно, если расчет стропильной системы сделан правильно. Если в основе конструкции лежит квадрат, то прежде всего необходимо определить угол наклона скатов, ширину и длину основания, затем, используя полученные данные, определить площадь всех четырех скатов.

Если в основе крыши лежит прямоугольник, то начинать расчет следует с определения высоты трапеции и треугольника, из которых конструкция и состоит. Этот показатель равен длине вальмовых стропил. После того как высота определена, можно приступить к вычислению площадей данных фигур. Их суммарный показатель позволит получить площадь скатов кровли

Немаловажно предельно точно рассчитать и площадь карнизного свеса. Чтобы это сделать, необходимо высоту фигуры увеличить на 1/2 суммы длины основания. После того как площадь крыши и скатов рассчитаны, можно рассчитать основные элементы стропильной системы

После того как площадь крыши и скатов рассчитаны, можно рассчитать основные элементы стропильной системы.

Расчет шатровой крыши должен быть максимально точным

Желательно данный промежуток работ доверить специалистам. Они составят максимально грамотный и точный чертеж, по которому будет элементарно просто определить количество материалов, требуемых для устройства шатровой крыши своими руками, длину стропил и последовательность работ.

Чем хороша крыша из двух скатов

Крыши частных домов в один или два этажа очень часто делают именно двускатными. И дело здесь не только в низкой стоимости и простоте конструкции, но и в ее конструктивных и технических особенностях.

Самый большой плюс кровли из двух наклонных скатов, соединяющихся по линии конька и опирающихся на мауэрлат, заключается в компенсации разнонаправленных усилий. Стропильная система скатных крыш устроена таким образом, что давление от веса самой кровли, утеплителя, обрешетки и кровельного материала равномерно распределяется на несущие стены (центральную и боковые).

Проектирование скатных кровель осуществляется таким образом, что стропильные ноги оказываются не связанными между собой и с другими конструктивными единицами крыши – они не фиксируются к коньку и мауэрлату, прочность конструкции достигается за счет взаимной компенсации давлений со стороны двух скатов и уравновешиванию усилий распорными элементами (растяжками, ригелями, укосами, лежнями).

Внимание! Если строится небольшой дачный домик, двускатная крыша может собираться в единую конструкцию – это позволяет ее небольшой вес. Удобство заключается в том, что собрать стропильную систему можно на земле, а потом вместе или по частям поднять ее наверх дома

Нужно понимать, что стропильные ноги двускатных крыш не фиксируются до момента набивки обрешетки и укладки утеплителя, гидроизоляции и кровельного материала – они удерживаются самостоятельно, благодаря точным расчетам сопротивления.

Преимущества двухскатных крыш перед другими конструкциями очевидны:

отсутствие проблемных узлов и сложных соединительных точек;
облегченное схождение снежных масс и осадков;
возможность регулирования давления ветра поворотом ската в нужном направлении;
простота конструкции, благодаря которой небольшой загородный домик, гараж или хозпостройку легко можно перекрыть своими руками;
эффектный вид, который можно дополнить эркерами, слуховыми окнами, мансардой или навесом;
несколько интересных архитектурных решений, основанных на конструкции из двух наклонных скатов (дома с ломаной крышей, вальмовые и полувальмовые кровли, мансардные конструкции);
долговечность конструкции в сочетании с ее простотой и доступностью;
универсальность: одинаково органично выглядят простые дома из бруса, оснащенные двускатной крышей, и двухэтажные особняки в классическом или современном стиле;
система наслонных и висячих стропил, ставшая основой двухскатной крыши, позволяет регулировать нагрузку на кровлю в зависимости от погодных условий и температурных колебаний

Внимание! Стоит так же отметить, что пологие скаты не предрасположены к накоплению мусора, их не нужно чистить, в отличие от сложных ломаных крыш с ендовами и перепадами высот.. Минусов у двускатной крыши нет, иначе ее давно бы уже вытеснили современные сложные конструкции

Минусов у двускатной крыши нет, иначе ее давно бы уже вытеснили современные сложные конструкции.

Монтаж кровли

Каркас крыши шатрового типа содержит следующие элементы:

• стропила диагональные;
• опорный брус (мауэрлат);
• боковые и коньковые прогоны;
• подкосы и раскосы.

При обустройстве шатровой крыши могут использоваться следующие виды диагональных стропил:

• стропила висячего типа, опирающиеся на стены и создающие распирающее усилие по горизонтали (используются при отсутствии внутренних несущих перегородок);
• наслонные стропила, опирающиеся не только на стены, но и на внутренние опоры (несущие перегородки).

В деревянных каркасных строениях вся стропильная система опирается на верхнюю обвязку основания здания (в срубах – прямо на верхние венцы конструкции).

В домах из кирпича в качестве опоры используется мауэрлат или специальный опорный брус, укладываемый на заранее подготовленные для этого стены. Их подготовка сводится обычно к выравниванию поверхности верхнего ряда кладки и заливке её стяжкой. Иногда (в целях лучшей привязки мауэрлата) в эту поверхность монтируются закладные элементы.

Сверху на неё по всему периметру здания монтируются опорные брусья и лежни, причём между кирпичной кладкой и мауэрлатом обязательно укладывается слой гидроизоляционного материала.

При подготовке шатровой крыши вам придётся использовать несколько типов стропильных ферм. Прежде всего, это скаты обычной формы, которые соединяются в коньке. Дополнительно могут использоваться боковые треугольные и диагональные стропила

При их монтаже основное внимание уделяется отсутствию расхождений по длине и углу наклона этих элементов, которые должны быть чётко выверены для всех четырех сторон. При этом длина свеса выбирается обычно исходя из особенностей конструкции и может достигать одного метра

После монтажа накосных стропил можно перейти к закреплению центральных (промежуточных). При этом не следует забывать о том, что они должны быть одного размера и размещаться строго параллельно. Один их конец крепится к мауэрлату, а другой – к коньку кровли.

После этого вы можете приступить к креплению угловых стропил к стропилам диагонального типа. С этой целью с обеих сторон накосных стропил устанавливается специальный черепковый брус.

В целях повышения прочности шатровой конструкции при монтаже может использоваться поперечная балка, укрепляющая систему центральных стропил.

В заключение вам остаётся лишь набить обрешётку и застелить кровельный материал.

До застилки кровельного покрытия требуется подготовить слой утеплителя, а также паро- и гидроизоляцию крыши, причём начинать такую подготовку рекомендуется с укладки гидроизоляции. Ее расстилают обычно по направлению снизу вверх с перекрытием листов на 10 см.

Поверху набивается контробрешётка, фиксирующая систему гидроизоляции и образующая зазор для вентиляции подкровельного пространства. С внутренней (нижней) стороны стропил укладывается утеплитель, закрываемый сверху слоем пароизоляции.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

• Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
• Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Главные преимущества конструкции: ради чего стоит стараться?

Четырехскатная крыша по своей форме бывает двух видов: шатровой и вальмовой. Если все четыре плоскости кровли сходятся в одной точке конька, такая кровля – шатровая. Если нет – речь идет о вальмовой, у которой тоже есть свои подвиды. Это: классическая вальмовая кровля, двускатная полувальмовая, называемая датской и четырехскатная полувальмовая кровля или голландская.

Обычная вальмовая кровля состоит из четырех плоскостей, две из которых – треугольной формы, а две – трапециевидной. Это как бы улучшенная форма двухскатной кровли, но здесь нет фронтонов. В определенной мере это обуславливает ее экономичность. Вот как она выглядит:

Сама по себе вальмовая кровля обладает многими преимуществами перед двускатной или односкатной, но ее стропильная система непростая. Все составляющие элементы такой крыши должны быть продуманы до мелочей.

В ней, для достижения необходимой жесткости каркаса, стропила соединяются в одну общую связку, в чем и состоит, собственно, основная сложность:

Зато благодаря отсутствию щипцов и фронтонов у вальмовой кровли – минимальное сопротивление потоку воздуха, а потому она особенно целесообразна для местностей с сильными ветрами и периодическими бурями. Действительно, ветру сорвать такую крышу непросто, и на участках карнизных свесов эта крыша практически не подтверждена разрушению.

За счет наличия нескольких угловых ребер, которые соединяются в коньке, обеспечивая дополнительную жесткость, вальмовая крыша обычно не подвергается деформации со временем.

У такой конструкции можно спокойно делать красивые широкие свесы, отводя дождевую воду от стен подальше. Еще один интересный момент: дом с вальмовой крышей кажется по высоте немного меньше, чем если бы он имел двускатную кровлю.

Конструкция

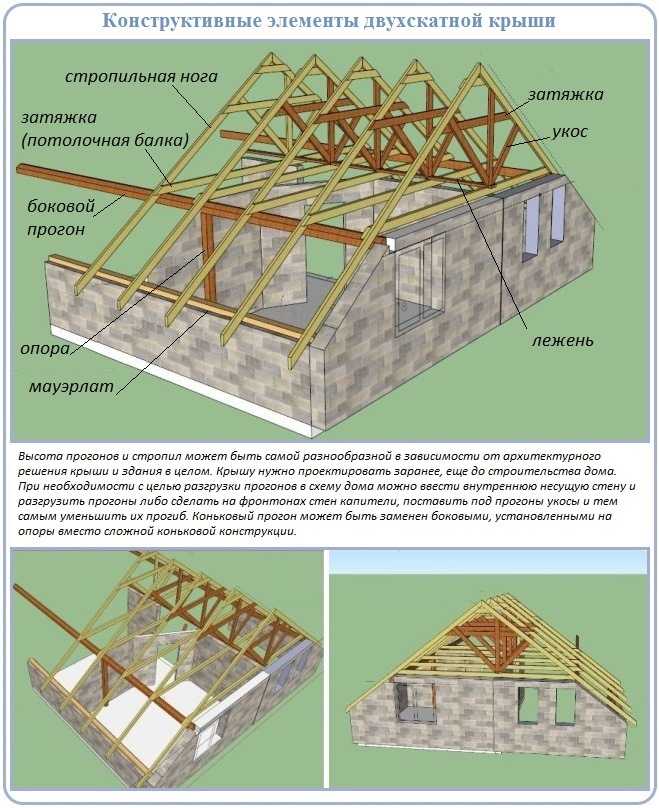

Чтобы делать все осознанно, необходимо разобраться со строением двускатной кровли и назначением всех ее элементов. Начнем по порядку.

Мауэрлат

Это большой брусок, закрепленный на несущих стенах по периметру здания. Именно на этот элемент приходится большая часть нагрузки от кровли. И именно мауэрлат передает ее на несущие стены.

Для этого элемента используют бруски квадратного сечения размером 100*100 мм или 150*150 мм. Их соединяют со стенами при помощи вмурованных шпилек. Если баня деревянная, то мауэрлатом обычно служит верхний венец. Для всех остальных видов стен делают пояс из армированного бетона, в который встраивают шпильки. Затем брус выбранного сечения «надевается» на шпильки и притягивается гайками. Иногда его еще дополнительно закрепляют длинными штырями.

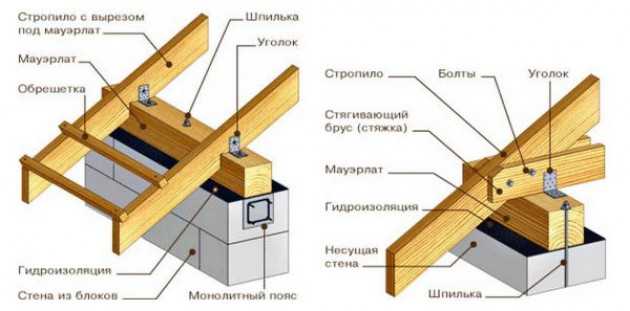

Стропильная система двускатной крыши в разрезе, способы крепления мауэрлата и стропильных ног к нему

Так как толщина стен часто больше ширины мауэрлата, его с наружной стороны брус можно заложить кирпичами. Это сделает систему более надежной. Только древесину нужно обернуть двумя слоями рубероида — для защиты от влаги и гниения.

Стропильные ноги и конек

Конек — это горизонтальный деревянный брусок, расположенный в верхней точке кровли и соединяющий два ската. На него и на мауэрлат опираются стропильные ноги или стропила. Так как на конек приходится достаточно большая нагрузка, его нужно делать немалого сечения и выбирать древесину прочных пород.

Формулы для расчета высоту конька и длины стропильной ноги

Высота конька кровли определяется исходя из уклона кровли и ширины здания. Угол уклона кровли — величина, которая зависит от климатических факторов: если снега зимой много, то нужно делать скаты более крутыми. С них снег будет хорошо сходить. Если же в регионе сильные ветра, высокая кровля будет испытывать сильные нагрузки и ее может повредить.

Для средних условий оптимальным угол ската крыши порядка 35°-45°. Они и не сильно будет нагружаться ветром, и снег не будет сильно залеживаться. К тому же с таким углом можно выбирать любой тип кровельного покрытия: и любую из черепиц, мягкую кровлю, шифер, металлочерепицу.

Еще помните, чем выше поднят конек (круче скаты), тем больше будет площадь кровли. А это приведет к том, что затраты на покупку кровельных материалов и объемы работ будут большие.

Зная угол уклона и ширину вашей бани, можно посчитать высоту конька крыши. Для этого ширину здания нужно разделить на два (если конек будет посередине, а не смещен в одну или другую сторону) и умножить на тангенс угла уклона (первая формула на рисунке). Чтобы не искать в математических таблицах необходимый коэффициент, он выписан и сведен в простую таблицу.

Угол уклона кровли	5	10	15	20	25	30	35	40	45	50	55	60
Tg A (расчет высоты конька)	0,08	0,17	0,26	0,36	0,47	0,59	0,76	0,86	1	1,22	1,45	1,78
Sin A (расчет длины стропил)	0,09	0,17	0,26	0,34	0,42	0,5	0,57	0,64	0,71	0,77	0,82	0,87

Половину ширины дома умножаете на данный коэффициент. Получаете высоту конька для вашей бани. Например, ширина бани 4 метра, угол выбран 35°. Считаем:  4 м / 2 * 0,76 = 1,52 м — высота конька от перекрытия.

Устройство двускатной крыши

Теперь о стропильных ногах. Их делают из брусков сосны или ели, а лучше — лиственницы. Сечение 50*150 мм или 50*100 мм. Выбор толщины брусков зависит:

• От выбранного кровельного материала. Чем больше он весит, тем толще должны быть бруски.
• От климатических условий. Много снега или сильный ветер — берите более мощные.
• От шага установки. Чем меньше шаг, тем более тонкие можно устанавливать стропила. Шаг может быть от 60 см до 120 см. В каждом случае нужно считать, но обычно получается, что выгоднее поставить чаще более тонкие бруски, чем реже, но более толстые — разница в стоимости пиломатериалов очень значительная. Она даже перекрывает большее количество работы при меньшем шаге установки стропил.

  Зависимость сечения бруса для стропил от расстояния и длины

Длина стропильной ноги высчитывается тоже по математической формуле: высота конька делится на синус угла наклона (вторая формула на рисунке). Синусы углов наклона тоже есть в таблице. Находите нужное значение и считаете. Например, для найденного нами конька 1,52 м и угла наклона 35° стропила будут нужны 1,52 м / 0,57 = 2,67 м.

Свес крыши и кобылки

Но кровля не заканчивается ровно над несущей стеной. Она продолжается за пределы стен примерно на 40 см. Этот выступ называют свесом крыши. Это сделано для того, чтобы вода стекала дальше от фундамента, не подмывала его. Потому и стропильные ноги берут длиннее. Если их длины не хватает, их доращивают досками, которые называют «кобылками».

Для организации свеса кровли к стропилам добавляют доски — кобылки
