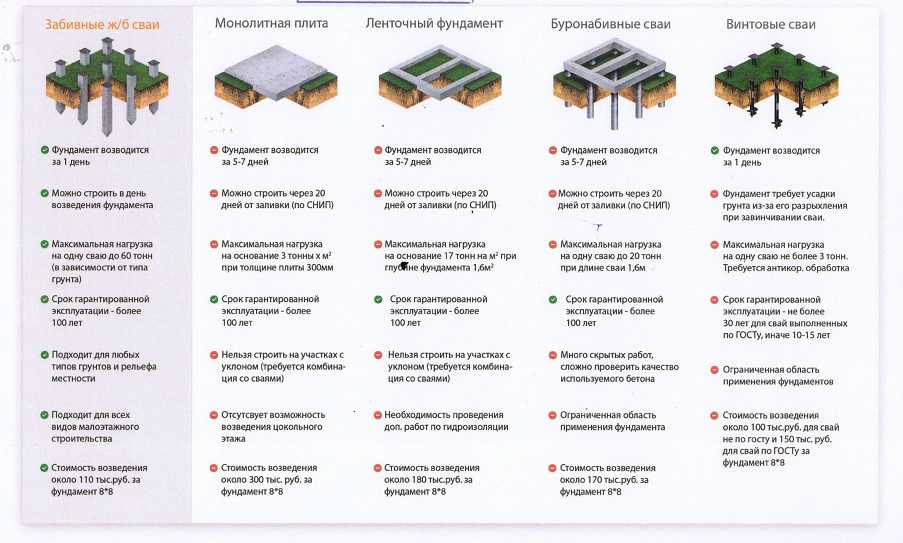

Достоинства и недостатки различных видов свайного фундамента

По способу устройства (способы погружения)

• забивные — самый отработанный с точки зрения технологии и наиболее широко распространенный в России; сюда же можно отнести забивку свай с использованием метода лидерного бурения. Эти сваи погружаются в грунт с использованием специального оборудования – пневматических молотов. Сначала проводятся расчеты по глубине погружения стержня, силе удара и времени работы. После этого она устанавливается перпендикулярно поверхности грунта и погружается в землю посредством ударов по ней.
• Буронабивные сваи изготовляемые на заводе или на самой площадке и погружаемые в грунт устанавливаются по схожему с набивными сваями принципу, однако разница в том, что скважина заполняется бетонным раствором одновременно с ее разработкой. После того, как выемка заполнена, туда помещается арматурный каркас. Главное преимущество этого типа свай – высокая скорость изготовления.
• погружаемые методом ввинчивания отличаются типом наконечника (литые и сварные) и некоторыми конструктивными особенностями для применения на разных грунтах
• буро-набивные (устраиваемые прямо в грунте в заранее пробуренной скважине) организуются при помощи бурения на нужном месте глубокой выемки, погружения в нее арматурного каркаса и последующего нагнетания бетона в получившуюся конструкцию. Чаще всего имеют цилиндрическую форму.
• вибро погружаемые — использующие свойство грунта изменять свою структуру при вибрационном воздействии; устанавливается при помощи воздействия вибрации на почву и грунт. Под таким воздействием он изменяет свою структуру, и конструкция медленно погружается вниз. Требует специфического и недешевого оборудования
• вдавливаемые — способ, разработан для погружения свай рядом с эксплуатируемыми строениями; при этом исключено вибрационное влияние на их фундаменты. Используются в местах, где вибрация почвы может нарушить целостность фундаментов других зданий. Технология установки этих стержней подразумевает их вдавливание в почву при помощи специального оборудования, при этом воздействие вибрации на землю нивелируется.
• комбинированный способ

Свайно-винтовой фундамент своими руками

Свайно-винтовой фундамент устанавливается в четыре этапа:

1. Сперва размечается участок.
2. Затем сваи погружаются и выравниваются.
3. Полости заливаются бетоном.
4. Заключительный этап — обвязка ростверком.

Поскольку установка СВФ не требует земляных работ, сделать разметку для фундамента не трудно: намечаются оси стен, перегородок и дополнительных конструкций путем установки кольев на небольшом отдалении от углов будущей постройки, а между ними натягиваются шнуры. На остальных этапах стоит остановиться подробнее.

Ввинчивание свай и выравнивание

Ввинчиваются сваи всегда по одному принципу, который не зависит от вида лопастей, наконечников и особенностей грунта.

Сначала в земле делаются направляющие приямки при помощи ручного или мотобура. Глубина скважин должна составлять 0.3-0.5 м, а в диаметре они должны быть чуть меньше лопастей. Так трубы можно более точно расположить и легче погрузить в землю.

Для ввинчивания в технические отверстия на сваях протягивается лом или труба с толстыми стенками нужного диаметра и при помощи силы двух человек сваи вкручивают в землю

Важно контролировать вертикальное положение конструкции при помощи строительного уровня

Для механического погружения понадобиться использовать спецтехнику.

Инструкция по закручиванию свай вручную

Сваи обвязывают ростверком в качестве которого выступают балки из дерева, бетона или металла. Для этого опоры фундамента должны располагаться в одной плоскости по горизонтали. Выравнивают сваи при помощи обрезки трубы болгаркой по заранее выполненной разметке.

Часто сваи вывинчиваются на этапе регулировки высоты, что ухудшает несущую способность конструкции: под опорой образуется рыхлый слой почвы. Из-за избыточных нагрузок фундамент проседает и конструкция деформируется.

Иногда из-за подземных препятствий на этапе заглубления опор, они могут отклоняться от вертикальной плоскости, смещаясь в сторону.

Траектория отклонения не должна превышать двух градусов. Если отклонение оказалось выше нормы, необходимо изменить размер опоры, соединив верхний сегмент и плоскость надстройки.

Заливка полостей свай

Заливка свай бетоном

Полости труб заливают бетоном для того, чтобы на внутренних поверхностях не образовывался конденсат, от которого не спасают даже полностью приваренные оголовки. Кроме того, бетон дает конструкции дополнительную жесткость.

Сваю нужно бетонировать до конца. Дополнительно сваи снаружи обрабатываются специальной смолой.

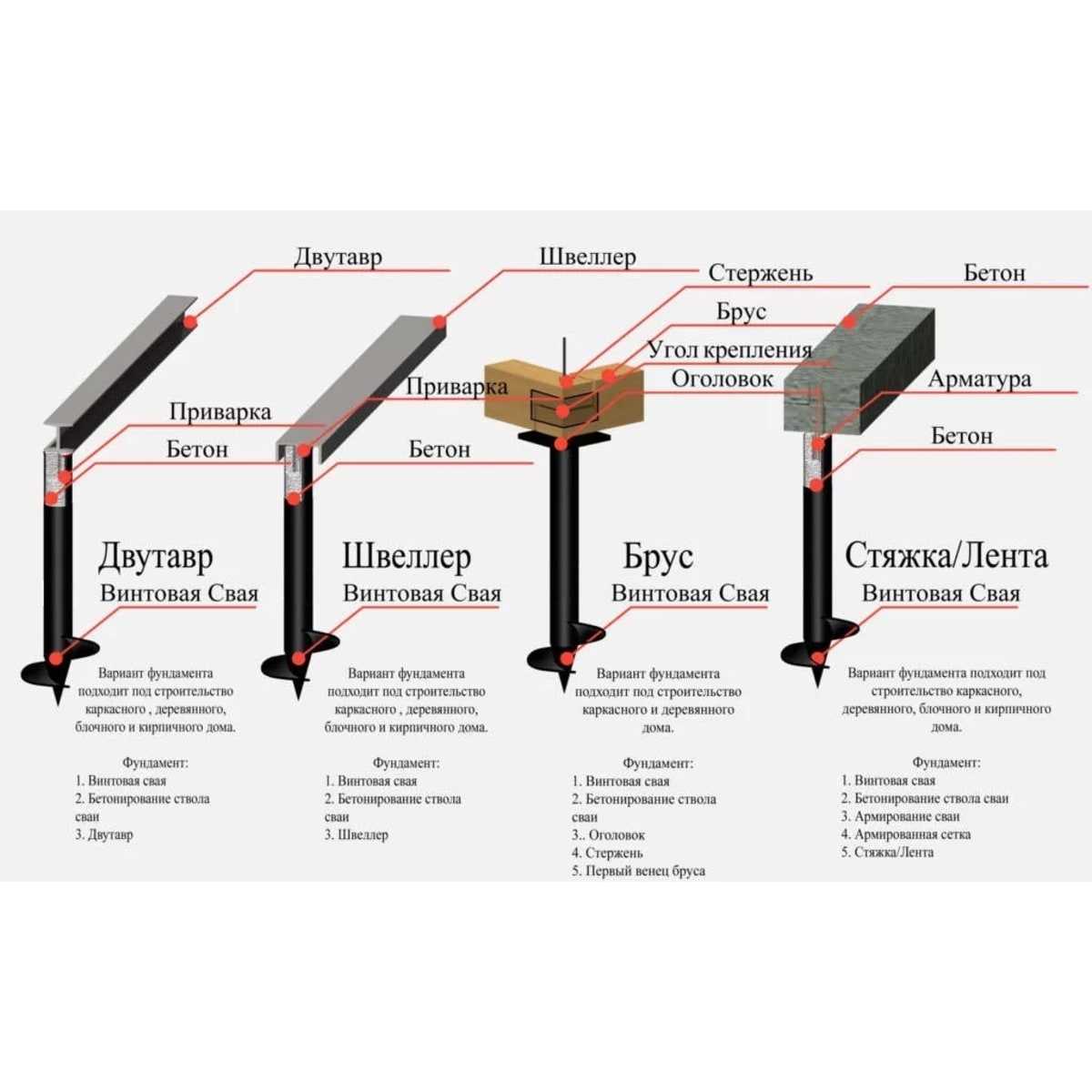

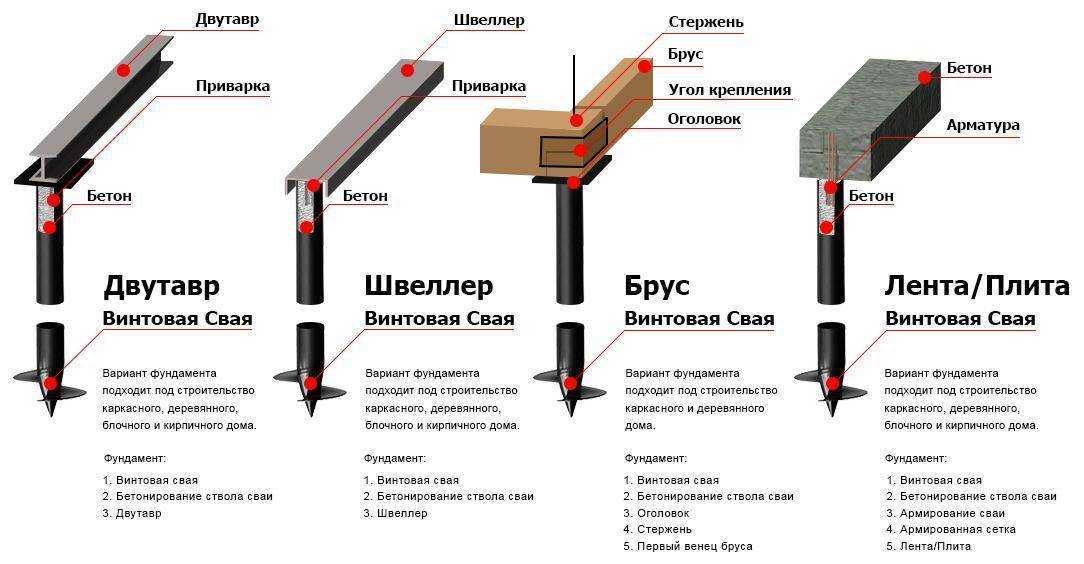

Ростверк и обвязка

Обвязка винтовых свай

Ростверк сооружают на расстоянии 0.5-0.7 м от земли. В его качестве могут служить деревянные и металлические балки. Также подойдет заливка монолитной лентой из железобетона. Технология обвязки зависит от материала:

1. Железобетон — самый дорогой материал для обвязки, но позволяет возводить на СВФ даже кирпичные здания. Сперва собирается опалубка, затем изготавливается армирующий каркас, который связывается со сваями рифленой арматурой, а после конструкция бетонируется.
2. Деревянные балки в качестве обвязки используют для строительства домов из бруса или бревна. Для крепления бруса привариваются плоские оголовки, балки соединяются в полдерева и крепятся к оголовкам болтами, саморезами или гвоздями.
3. В качестве металлических балок используют швеллеры, которые приваривают к оголовкам.

Не фатальной, но существенной ошибкой может стать отказ от обрезки технологических отверстий. Игнорирование этой процедуры приводит к снижению эксплуатационного срока фундамента. Если необходимо приварить оголовок и сформировать сварочные швы, их в обязательном порядке нужно окрасить.

Свайно-винтовой фундамент несложно монтировать без помощи профессионалов. конструкция мало зависит от внешних факторов, хорошо себя показывает практически на любом грунте, а ее возведение занимает немного времени.

Такое решение позволяет сэкономить на строительной бригаде и заказе спецтехники. Главное — правильно определить как глубоко залегают несущие пласты грунта, рассчитать шаг установки свай и их оптимальное количество.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Как выбрать стержни?

Выбирая изделия, нужно учитывать:

1. Тип и вес сооружения.
2. Несущую способность опоры.
3. Геологические условия участка.

Рассчитав суммарные нагрузки и используя справочную информацию о сопротивлении грунта, выбирают количество свай с учетом их несущей способности. Последний параметр напрямую связан с диаметром и длиной опоры. Длину выбирают, исходя из глубины промерзания грунта и высоты цоколя.

Рекомендации по выбору диаметра свай:

• ?57 мм – заборы из сетки, легковесные конструкции;
• ?76 мм – тяжелые ограждения из кирпича и профнастила;
• ?89 мм – пристройки, террасы, гаражи, хозяйственные постройки;
• ?108 мм – малоэтажные дома, дачи, бани, ангары;
• ? 133 мм – тяжеловесные постройки весом до 12 т.

О размерах и диаметрах винтовых свай читайте в этой статье, как выбрать опоры для разных типов фундаментов — в этой. О винтовых сваях 108 расскажет эта статья.

Виды винтовых свай

В зависимости от материала изготовления винтовые сваи различаются на типы:

1. Металлические сваи – стальные изделия из профильной трубы. Отличаются недорогой стоимостью и возможностью ручного монтажа.
2. Железобетонные сваи – изделия, изготовленные из бетона, упрочненные армированным каркасом (подробнее об армировании свай читайте тут). Столбы имеют винтовую часть и оснащены металлическим наконечником. Отличаются повышенной несущей способностью и сроком службы от 100 лет за счет стойкости бетона к коррозийным процессам.

Металлические винтовые сваи по конфигурации лопастей различаются на:

• лопастные;
• спиральные;
• комбинированные.

По способу изготовления наконечников:

• литые;
• сварные;
• кованные.

По способу нанесения антикоррозионного покрытия:

• нанесение обмазочных материалов;
• холодное оцинкование;
• горячее оцинкование.

Подробнее о том, каких видов бывают винтовые сваи, можно узнать здесь, об оцинкованных винтовых сваях читайте здесь, о бетонных — тут, о металлических — тут.

Заводское производство и самостоятельное изготовление

Бетонные винтовые сваи изготавливают только на заводах, поскольку технология производства предполагает использование виброоборудования и сушильных камер. Металлические сваи можно сделать в домашних условиях при умении обращаться со сварочным аппаратом и болгаркой.

Себестоимость самодельных опор выходит в 3 раза дешевле покупных изделий, но нужно учитывать такие факторы:

Использовать профильные трубы из высокопрочных марок стали.
Для лопастей применять листовую сталь толщиной не ниже 4–5 мм.
Уделять внимание прочности сварочных швов.
Выбирать качественные гидроизоляционные материалы.

Заводские изделия изготовлены по ГОСТУ и соответствуют заявленным техническим характеристикам. В свою очередь для самодельных труб сложно рассчитать несущую способность, что предполагает риски в процессе монтажа и эксплуатации. Как сделать винтовые сваи своими руками, можно узнать тут.

Размеры опор

Характеристики винтовых свай:

• длина трубы – от 1 м;
• диаметр сечения – от 57 мм;
• толщина стенки трубы – от 3,5 мм;
• толщина лопасти – 4–5 мм;
• диаметр лопасти – 150–300 мм.

Сваи с такими размерами обеспечивают необходимую несущую способность для легковесных сооружений, построенных на суглинистых почвах, которые преобладают на территории Московского региона и других областей РФ.

Нагрузка

Допустимая нагрузка на фундамент определяется типом грунта, а также несущей способностью одной опоры. Характеристика винтовой металлической сваи зависит от длины столба, а также диаметра трубы и лопастей. Подробнее о нагрузке на винтовые сваи можно узнать тут.

Зависимость параметров отражена в таблице:

Тип грунта	Несущая способность сваи (тонны) диаметром 108 мм при диаметре лопастей 300 мм
длина столба – 1,5 м	длина столба – 2,5 м	длина столба – 3м
Пластичные глины	3,7	4,4	5,0
Полутвердые глины	4,7	5,4	6,0
Суглинки, супеси	3,7	4,5	5,0
Пески средней фракции	Не используются	9,5	10,5

? Как оценить нагрузки на свайно-винтовой фундамент?

В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).

Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.

На строительных порталах размещены онлайн калькуляторы, которые помогают рассчитать суммарную нагрузку.

Например, информацию можно посмотреть на картинке:

Несколько пояснений:

• Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
• Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
• Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.

Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.

В таком случае при расчёте оценки нагрузки указывают параметры обвязки.

Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.

Свайно-винтовой

Данный вид фундамента прекрасно подойдет для сложной почвы. Для такого фундамента практически отсутствуют ограничения по выбору земельного участка, включая неровный рельеф. Свая винтовая представляет собой трубу, заостренную на конце. Своеобразной особенностью данного вида фундамента может являться отсутствие необходимости ввинчивания свай на одинаковую для всех глубину.

Плюсы:

• невысокая стоимость;
• достаточно низкая трудоемкость по сравнению, к примеру, с ленточным;
• возможность возведения в условиях неровного рельефа.

Минусы:

• подходит не для всех видов домов (деревянные дома, каркасные);
• не подходит для скалистых грунтов по причине невозможности монтажа на необходимую глубину.

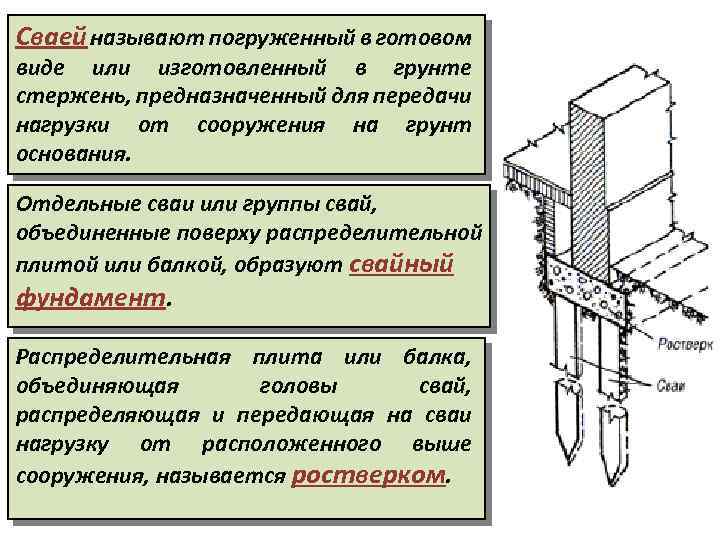

Разновидности свай для индивидуального строительства

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы

Сваи, используемые в индивидуальном строительстве в качестве основания дома, который возводится в ослабленном грунте, – это длинные заострённые или с пятой конструкции. Они могут изготавливаться из металла, бетона, древесины. Сечение сваи может быть круглым или квадратным. Конструкция может заглубляться в готовом виде или собираться непосредственно в почве.

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы. В индивидуальном строительстве свайный фундамент используется в следующих случаях:

• Для возведения домов на территории с высоким УГВ.
• Если верхний слой почвы на участке – это торфяник или плывун со слабой несущей способностью. Тогда сваи заглубляют до нижних более плотных слоёв породы.
• Если глубина промерзания почвы более 2 метров.
• При строительстве на склонах с резким крутым рельефом.
• Если конструкции дома имеют значительный вес (более 350 т), то целесообразно выполнить фундамент на сваях.

Сваи с заострённым концом забиваются в подвижный грунт при помощи специального молота, пока не достигнут плотной породы. Винтовой фундамент делается на сваях, один конец которых имеет специальный винт. Для монтажа этой конструкции используется специальный ключ. Если сваю нужно изготовить прямо в грунте, то в породе бурится скважина, которая потом армируется и бетонируется.

Необходимая длина сваи высчитывается проектировщиками в зависимости от нагрузок и особенностей местности

Сваи могут отличаться по материалу, из которого они выполнены, форме, способу изготовления и погружения в грунт.

По способу заглубления выделяют следующие виды свайных изделий:

1. Забивные конструкции погружаются в землю без выемки грунта. С этой целью используется специальная техника (вибровдавливающие и погружающие устройства).
2. Набивные железобетонные и бетонные изделия монтируются путём заливки бетона в заранее пробуренную скважину.
3. Железобетонные буровые сваи устанавливаются в пробуренные скважины.
4. Винтовой фундамент делается из свайной конструкции с винтом на конце. Она закручивается в породу при помощи строительной техники. Очень часто для облегчения монтажа используется специальный ключ.

Свайный фундамент различается и по характеру работы:

1. Свайные изделия в роли стоек передают давление от дома на прочный несущий грунт, находящийся под слоем рыхлой ослабленной породы. Эти конструкции имеют гладкую поверхность, которая плохо сцепляется с породой. Поскольку 80 % нагрузки передаётся на основание таких свай, они имеют широкую пяту в нижней части для восприятия нагрузки. Сюда относятся изделия ТИСЭ с уширением в нижней части и конструкции, бетонирующиеся в обсадной трубе или скважине (однако в этом случае конструкция теряет 20 % прочности). Эти изделия практически не подвержены осадке.
2. Свайные конструкции висячего типа передают часть нагрузки на окружающий их грунт за счёт силы трения. Эти изделия имеют неровную поверхность, которая помогает им цепляться за грунт по всей их длине. К таким конструкциям можно отнести буронабивные сваи, когда бетон просто заливается в пробуренную скважину. В этом случае 60-70 процентов несущей способности обеспечивается за счёт неровных боковых поверхностей. Такие конструкции используются при высоком расположении грунтовых вод, при необходимости сократить объёмы земляных работ, при наличии под слоем рыхлой породы более плотного грунта, который не настолько сильный, чтобы удержать сваи-стойки.

В зависимости от материала сваи бывают:

Срок эксплуатации винтового фундамента

В рекламных проспектах производителей и монтажных бригад значится, что срок эксплуатации свайных фундаментов составляет 100-150 лет, а то и все 200. Но если объективно рассматривать влияние условия эксплуатации и характеристики сваи, то можно с уверенностью утверждать, что гарантийный период службы свай от проверенного производителя составит 50 лет.

На длительность периода будут влиять следующие факторы:

наличие бетона во внутренней полости сваи. Вопреки устоявшемуся мнению, наличие бетона в стволе сваи не повышает ее устойчивость, но препятствует доступу воздуха во внутреннюю полость и исключает развитие коррозии;

наличие и толщина нанесения антикоррозионного состава. Мастера рекомендуют покрывать сваю дополнительно перед установкой. В соединении с заводским покрытием это снижает риск нарушения покрытия в процессе завинчивания сваи;

вероятность повреждения покрытия в почве. Высока при наличии камней и твердых предметов в грунте. Если грунт мягкий и слабокоррозионный, то серьезного урона небольшие царапины не нанесут, но если он содержит много воды или химически активный, то со временем на месте отсутствия покрытия будет образовываться ржавчина;

качество утепления. Многие пользователи считают, что если утеплить ростверк, то снизятся потери тепла через пол. Однако, в этом случае он будет подвержен появлению конденсата и соответственно, сырости. Поскольку фундамент на винтовых сваях относится к продуваемым, то утеплять нужно непосредственно пол, чтобы минимизировать теплопотери.

Отмечено, что без должного покрытия срок эксплуатации винтовой сваи составляет не более 30 лет. После этого периода ее несущая способность существенно снижается. А продление этого срока зависит от компании, выполняющей монтаж и собственника, выполняющего уход за свайным фундаментом.

Заключение

Строительство винтового фундамента популярно среди индивидуальных застройщиков, ведь он способен обеспечить надежность и высокую несущую способность основанию частного дома. При этом позволяет минимизировать затраты времени и денег на устройство, а также не исключает выполнение работ по закручиванию свай и обустройству ростверка своими руками.

Винтовые сваи, цена изделий

Как и любые другие параметры, стоимость высчитывается исходя из условий будущего строительства. Поэтому для каждого отдельного проекта дома будет своя стоимость. Мы возьмем очень маленький проект, чтобы просто наглядно показать схему, каким образом просчитать стоимость. Чтобы вы самостоятельно смогли просчитать стоимость свайного фундамента и для своего проекта. Так вот, наш пример будет следующим: будем рассчитывать стоимость винтового типа фундамента для домика 6 на 6 м. Исходя из того, что оптимальная схема свайного поля должна состоять как минимум из 9 свай. Вот что мы имеем.

Заказчику в зависимости от фирмы и условий нужно будет оплатить монтаж каждой сваи. Стоимость монтажа составит примерно от 650 рублей до 1150 рублей за одну штуку. И прибавить сюда цену самих винтовых свай. Цена винтовых свай зависит от диаметра и длины ствола. Для примера, BC-57, это значит, что диаметр 57 мм и длиной 3 метра будет стоить 1100 рублей с монтажом или же 1200 без такой услуги. Если же изделие выбрано BC-108, то соответственно цена, также для 3-х метрового ствола будет колебаться от 1150 рублей с монтажом изделий и 1350 рублей без такой услуги.

Выбор фирмы для монтажа винтовых свай

Почему существует разница в цене в зависимости от наличия или отсутствия опции монтажа, спросите вы. Все очень просто такой ход рассчитан на стимуляцию покупателя заказать монтаж винтовых свай в этой же компании. Конечно не всегда лучшим решением будет такой выбор, связано это с качеством установки. Необходимо изучить историю установок этой фирмы, ознакомится с отзывами и только после этого принимать окончательное решение в пользу такой опции. Или же наоборот обратиться к другой фирме, которая специализируется именно на монтаже, а не продаже винтовых свай.

В результате для нашего примера стоимость такого типа фундамента составит всего около 20 тысяч рублей

Но обратите внимание, что мы посчитали только стоимость самих изделий и их монтаж. Сюда еще нужно добавить дополнительные расходы на доставку и другие накладные расходы

имейте это в виду.

Конечно, в зависимости от фирмы цены могут разница, но у нас указана средняя цена. Поэтому обязательно узнавайте стоимость всех опций и требуйте подробный отчет, что и сколько стоит.

Расчет стоимости
