Как сделать упор для гаражных ворот от ветра своими руками

Типы систем

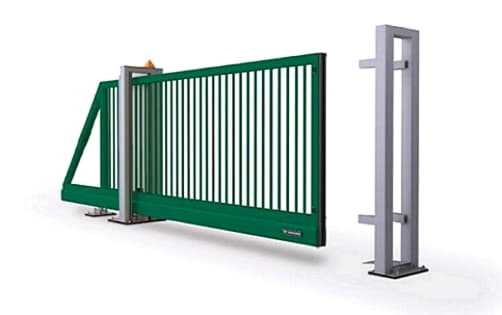

Виды откатных ворот определяют типы роликовых опор, которые должны соответствовать размерам и весу конструкции. К ним относятся:

• Консольные системы имеют четыре пары колес, которые крепятся к металлической каретке и привариваются к швеллеру, заложенному в фундаменте. Колесные опоры при этом крепятся сбоку в верхней части конструкции.
• Роликовая система в подвесных раздвижных воротах предусматривает использование нескольких пар колес, которые монтируются в верхнюю направляющую с краю и в центральной части рамы.
• Два блока кареток для широких створ с нижней направляющей удерживают, перемещают и обеспечивают их стабильную работу. Ролики имеют особую конструкцию, похожую на железнодорожные колеса. Радиус обода с внешней стороны меньше по сравнению с внутренней частью.

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

• стропа для груза или прочная цепь в двух экземплярах;
• 2 карабинчика для каждой створки;
• 2 рым-болта с резьбой М8.

Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.

Чтобы избежать неприятных последствий рекомендуется установить упор для ворот. Их без проблем можно сделать самостоятельно, вариантов множество. Всё зависит лишь от имеющихся подручных средств и фантазии автолюбителя.

Упор для ворот гаража от ветра: стопоры своими руками, фото и видео

Упор для ворот чаще всего устанавливается на распашные конструкции. Распашные ворота идеально выполняют свою основную задачу, но у них есть один значительный недостаток – склонность самостоятельно закрываться при любом порыве ветра. Не допустить этого помогут упоры для гаражных ворот.

Люди, которые не осознали важность установки фиксаторов створок, могут, как и раньше, подпирать ворота любым предметом, находящимся рядом. Но лучше потратить немного времени и самостоятельно изготовить качественный фиксатор, который прослужит долгие годы

Также можно приобрести упор на рынке или в специализированном магазине.

Что представляет собой конструкция замка для ворот откатных

Для ограждающих систем, не использующих автоматику, практичным решением является замок для откатных ворот. Устройство замка не требует дополнительных мер усиления и хитроумных приспособлений. Открывать или закрывать замок врезной для ворот можно только изнутри.

Установленный замок перекрывает рама конструкции ворот, поэтому личинка замка снаружи не видна. Это замок с Г-образным ригелем.

Замок, предназначенный для откатных ворот, представляет собой устройство запорное с крючкообразным язычком, удерживающим конструкцию от отпирания. Уникальность замка такого типа заключается в сочетании стального засова с ригелем.

Замок состоит из механизма, крюка, передней накладки и защелки. Такой замок крюк для откатных ворот имеет две функции: дневной ригель и крюк для закрытия ворот на ночь. Глубина крюка у различных моделей может достигать 33 мм. Все элементы конструкции выполнены из нержавеющей стали, поэтому замок является надежным устройством.

Для установки на ворота используют замки механического и электрического типа.

Визуально конструкция замка несложная, но как правильно установить замок?

Стопоры

Стопоры имеют простую конструкцию. Они представляют собой вертикально установленный засов, и больше всего подходят для желающих сделать упоры своими руками. По принципу действия это шпингалет. Он прочно удерживает распашные и откатные ворота.

Идея размещения стопора в форме засова

Для изготовления понадобится прут, пластина и труба.

1. Прут диаметром 10–14 мм обточить с одной стороны на конус. Вверху загнуть под прямым углом – сделать ручку и упор.
2. Приварить к пластине два кольца из трубы на расстоянии друг от друга 100–120 мм. Это направляющие для прута.
3. Вставить в кольца прут.
4. Выше верхнего кольца закрутить болт или приварить кусочек проката таким образом, чтобы при повороте ручка штыря фиксировалась и не позволяла ему подниматься.
5. Прикрепить пластину к полотну и вставить стопор в кольца. К железной раме приваривается изнутри. К деревянной обшивке крепится саморезами.
6. Разрезанную трубу или гайку приварить к раме в верхнем положении штыря для аналогичной фиксации в закрытом виде.
7. Открыть ворота и отметить точку, где прут упирается в почву.
8. Просверлить в земле отверстие по метке и забить трубу длиной 300 мм.

Схема стопора

Стопор должен заходить в трубу не менее, чем на 150 мм, в районах с сильным порывистым ветром желательно на 200–220 мм. Откатные ворота могут фиксироваться в двух крайних положениях. Для этого под один прут забивается две трубы. Одновременно в закрытом положении стопор дополнительно удерживает сплошное полотно откатной створки от опрокидывания порывами ветра.

Достоинство стопоров в прочной и надежной фиксации ворот. Модель простая. Даже не владеющие сваркой легко смогут понять, как сделать стопор или упор для распашных ворот своими руками, зафиксировав все болтами. Стопор можно использовать и для фиксации, как запор или упор, если выход из гаража с калиткой.

Фиксатор распашных ворот

Недостаток стопоров в возможности фиксировать распашные ворота только в одном положении, или приходится забивать несколько труб.

Упор-стопор

Упор антиветер, по конструкции напоминающий китайский, который свободно можно купить. Цена на него в магазине составляет 300–400 руб. Конструкция откидных упоров для ворот изготавливается своими руками.

Такие модели отлично справляются с порывами ветра

Вариант для владеющих сваркой.

1. В профильной трубе сечением 20х20 мм и длиной 400 мм вырезаем переднюю и боковые стенки на высоту 50 мм.
2. В оставшихся стенках просверливается отверстие ? 6,5 мм.
3. Второй конец трубы приваривается торцом к пластине, перпендикулярно ей.
4. Пруток диаметром 14 мм и длиной 400 мм затачивается с одной стороны на острый угол. Он будет упираться в землю.
5. С другого конца сверлится такое же отверстие, как на профиле.
6. Болт М6x50 продевается в отверстия и закручивается. Штырь должен свободно проворачиваться в трубе.

Схема обычной конструкции

В пластине делаются отверстия под саморезы для монтажа на полотно. При открывании стопор скользит по земле и срабатывает как реверс, упираясь в землю, если ветер попробует закрыть створку.

Изделие в собранном виде

Чтобы в нерабочем положении стопор не мешал, его подтягивают к полотну пружиной. Для этого делают длинную пластину, примерно 150 мм. Трубу приваривают внизу. Вверху закрепляют один конец пружины, второй – на прут, приблизительно на 80 мм ниже оси вращения его в трубе.

Фиксатор-ловушка

Такое приспособление отличается от тех двух, которые описаны выше, довольно сложной конструкцией. Изготовить его своими руками уже не так просто. Усложняется процесс изготовления тем, что фиксация открытых ворот осуществляется автоматически, но зато такие стопоры гораздо удобнее в использовании. Ведь достаточно довести до них створку, и они ее сами надежно зафиксируют.

Итак, для изготовления фиксаторов-ловушек потребуются металлическая труба с прямоугольным сечением 5х3 см и прямоугольная пластина со сторонами 30 см и 5 см.

Подготовив эти материалы, можно приступать к работе, которая обычно проходит в четыре этапа:

• Первый этап — установка профтрубы. Сначала выкапывается яма, затем в нее строго вертикально ставится труба. Пустое пространство вокруг на глубину примерно 40 см заливается бетонной смесью. Предварительно в профтрубе необходимо просверлить отверстие для прикрепления металлической пластины, которая в будущем будет выступать в качестве фиксатора.

• Второй этап — работа с пластиной. В ней нужно просверлить пару отверстий, а один край необходимо загнуть под конус и прикрепить с помощью сварки небольшую накладку, выступающую за край пластины примерно на 2 см. В итоге должен получиться элемент, внешне напоминающий крюк. Что касается двух отверстий, то одно из них должно быть проделано в центре пластины, а другое — с края. С помощью одного из них пластина будет прикрепляться к трубе, а второе отверстие нужно для пружины.

• Третий этап — прикручивание фиксатора к профтрубе. Убедившись, что труба, закопанная в грунте и залитая бетонной смесью, стоит строго вертикально, можно присоединять к ней фиксатор, который был изготовлен ранее. Это делается с помощью болта. После этого к нижней части трубы нужно приварить металлическое кольцо. Один из концов пружины, предназначенной для возвращения приспособления в исходное положение, должен цепляться за это кольцо.

• Четвертый этап — присоединение специального стопора, необходимого для удержания пружины в горизонтальном положении. Этот стопор можно изготовить из кусков металла, оставшихся после выполнения каких-либо других работ. Для того чтобы открытые створки ворот зафиксировать в нужном положении, их нужно лишь придавить к созданной конструкции.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма - это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Особенности и виды роликов используемых для откатных ворот

Комплект роликов для откатных ворот

Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.

По назначению ролик может быть:

Концевым или накатным. Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.

Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.

Роликовым кронштейном. Для его изготовления берутся нейлон или специальная резина.

При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.

Нижним и верхним уловителем. Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.

Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.

Ограничителем бокового качания. Его назначение — удерживать в нужном вертикальном положении полотна ворот.

Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.

Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.

Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. Кованые гаражные ворота своими руками: как правильно сделать) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.

Ролик для ограничителей — достаточно сложная конструкция, у которой:

1. внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
2. наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.

При использовании металлических элементов увеличивается при работе ворот уровень шума.

Роликовыми каретками или опорными роликами. Общий вид устройства представлен на фото.

Роликовая каретка

Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.

При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом. Особенности конструкции роликовой каретки:

Особенности конструкции роликовой каретки:

• Основа любой каретки — стальная цельная плита.
• К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
• Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
• Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
• На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
• Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.

Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.

Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.

Задвижки засовы

Ещё один тип конструкции засовов – задвижной. Для его производства используются деревянные или стальные полосы. Для самостоятельного изготовления нужно иметь слесарные навыки и набор инструментов.

Толщина метала задвижки должна быть достаточно толстой, чтобы предотвратить изгиб

Алгоритм.

1. Подготовить стальную полосу. Длина её должна быть не менее 40 сантиметров, а ширина – 5 сантиметров.
2. Поскольку полоса будет двигаться по направляющим, их необходимо закрепить на воротах сваркой. Засов крепится к створке за счёт применения саморезов или той же сварки.
3. После монтажа на вторую створку также устанавливается паз для фиксации второй половины стальной полоски.

Иногда, чтобы изготовить засов с возможностью запереть замком, дополнительно сверлятся отверстия или монтируются специальные дужки.

Декоративная задвижка выглядит эффектно

Фиксатор-крюк

Этот вариант упора для ворот тоже очень прост. Для изготовления такого фиксатора не понадобится много времени и физических усилий.

Всю работу можно разделить на пять этапов:

• Первый этап — изготовление петли под крюк. Для этого нужно взять металлический уголок шириной 5 см и длиной около 0,8 м. На одной из сторон этого уголка делаются три отверстия. А на другой его стороне, по краям должно быть сделано два отверстия. Диаметр их должен соответствовать толщине будущего крюка.

• Второй этап — изготовление самого крюка. Этот элемент делается из стального прута диаметром чуть больше 1 см. Оптимальная длина прута — 120 см. Один его конец нужно согнуть так, чтобы он принял форму кольца. При этом противоположный конец должен быть согнут под прямым углом. Разумеется, предварительно прут необходимо раскалить посредством газовой горелки, а потом надежно зафиксировать в тисках, чтобы удобнее было придавать ему нужную форму.

• Третий этап — создание навеса. Для этого также подойдет металлический уголок шириной 5 см, а оптимальная длина — 150 мм. На одной его стороне проделываются два отверстия, которые затем будут использоваться для крепления. На другой стороне, посередине нужно просверлить всего одно отверстие, предназначенное для навешивания крюка.

• Четвертый этап — присоединение всех подготовленных элементов конструкции. Прежде всего, к створкам необходимо присоединить навес. Если поверхность полотна деревянная, то уголок следует прикреплять посредством саморезов. Если же створки выполнены из металла, то уголок целесообразно просто приварить. Петлю держателя нужно завести в отверстие навеса и загнуть.

• Пятый этап — крепление петли к коробке. Здесь также можно применять либо сварку, если коробка выполнена из металла; либо саморезы, если она изготовлена из древесины. Поскольку у петли есть не одно, а два отверстия, открытые ворота могут быть зафиксированы в двух положениях: либо полностью открытом, либо слегка приоткрытом. Но независимо от того, в каком из двух положений находятся створки, можно не сомневаться в надежности их фиксации. Ведь стопоры в виде крюка хорошо выполняют свою главную функцию.

Особенности упоров

Назначение стопоров – служить своеобразной задвижкой в открытом состоянии створок ворот. В рабочем положении упоры для гаражных ворот не позволяют ветру закрыть створку. Стержень упирается в грунт, фиксируя на месте раму. При закрывании упорный механизм поднимается и не мешает свободному движению. Магазины предлагают упор для ворот DMX 8822 350 мм и аналогичную конструкцию с коротким стержнем 250х14 мм st250.

Модель на воротах

Механизмы состоят из следующих элементов:

• скоба с отверстиями для крепления к створке саморезами;
• штырь;
• пружина.

Скоба представляет круглую пластину, согнутую П-образно. Внутрь ее вставлена трубка толщиной 14 мм. К П-образной пластине она крепится болтом, выполняющим роль оси вращения. Пружина закреплена в месте прилегания скобы к двери и зафиксирована на трубке упора. На нижнем конце штыря надета резиновая накладка. В нерабочем состоянии ножка поднимается и удерживается пружиной. Упоры выпускаются с размером штыря 350 мм и 250 мм. Последняя модель с коротким штырем, дверная.

Пружинный стопорный механизм

По аналогии с готовыми моделями делается самодельный упор для гаражных ворот. Он под углом упирается в землю, не позволяя закрыться створке ворот от ветра.

Готовые антиветры имеют красивый вид, покрытие под позолоту. Их можно установить за считанные минуты. Стоимость покупки менее 500 руб. Благодаря резиновым накладкам, ножки не царапают пол и не скользят по грунту.

Самодельные стопорные конструкции для ворот гаража выглядят хуже, но прочнее покупных и способны выдержать большие нагрузки. Их можно приваривать к металлическим рамам.

Схема монтажа на ворота гаража

Покупные, а также большинство самодельных упоров не дают створке закрыться. Если ворота открыты не полностью, то ветер может распахнуть их.

Особенности стопоров

Наиболее простую конструкцию имеет стопор для ворот. Это засов, который устанавливается вертикально. Его принцип действия аналогичен функциям стандартного шпингалета. Предназначается для удержания в открытом состоянии откатных и распашных конструкций.

Воротные стопоры – высокое качество, надежность, безопасность

Главным преимуществом является надежность. Ворота не закроются самостоятельно даже в том случае, если сила ветра составит 10 м/с.

Установить стопоры можно самостоятельно

Это очень простая, сильная модель. Сделать ее самостоятельно сможет даже тот, кто не обладает должными знаниями и умениями в области сварочных работ. Для фиксации модели используются специальные болты.

Если гараж имеет выход с калиткой, устройство используется не только как фиксатор, но также и как запор.

Главный минус – ворота фиксируются только в одном направлении. Отверстия под штырь страдают от грязи, которая постоянно туда набивается. Также появляется нужда в установке сразу нескольких труб.

Простейшая конструкция

Самый элементарный и недорогой фиксатор гаражных ворот.

Упор-стопор – идеальное решение для деревянных ворот

Предназначается для конструкции, обшитой деревом.

Для того чтобы сделать его своими руками, нужно:

1. Найти деревянный брус подходящего размера.
2. «Вооружиться» форточной петлей.
3. Один из концов петли как можно жестче закрепить на одной из сторон бруса.
4. Второй конец зафиксировать подвижным способом на створке ворот.
5. «Нерабочую» трубу поднять наверх, удержать при помощи веревочной петли.

Для фиксации ворот требуется опустить трубу. Если появляется надобность в увеличении площади, верхняя часть трубы аккуратно срезается под определенным углом.

Карабинный упор

Недорогой и оригинальный аналог.

Дешевый аналог

Его также можно сделать самостоятельно, без привлечения специалистов. Необходимые инструменты:

• герметичный клей;
• стропа (грузовая. На конце должен находиться металлический крюк);
• метчик М8 (на него необходим вороток);
• карабин (маленький);
• дрель (размер сверла – Ф7);

Необходимо найти подходящий рым-болт

рым-болт (резьба – М8).

1. Высверлить на внутренней стороне рамы 2 ямки. Высота должна быть одинаковой. В них осуществляется нарезка резьбы.
2. Аккуратно обмазать рым-болты герметичным материалом.
3. Вкрутить рым-болты в выполненные ямки.
4. Надеть карабины.
5. Продеть сквозь карабины стропы.

Упоры на карабинах

Практичное и доступное решение. Чтобы создать конструкцию, нужны:

• стропа с крюком;
• карабин;
• рым-болт. Резьба – М8.

Также потребуются дрель, клей и метчик. Если вы умеете работать с инструментами, на установку фиксатора потребуется не более 30 минут. Делаем следующее:

• На внутренней части рамы проделываем два отверстия на одинаковой высоте. Создаем резьбу внутри них.
• Болты обмазываем герметичным клеем и вставляем в эту резьбу.
• Надеваем на крепления карабины. Проделываем в них стропы.

Чтобы зацепить крючки, можно использовать фиксированную на стене скобу. В качестве замены подойдет любая прочная конструкция. Недостаток этого метода – непривлекательный внешний вид.
