Вентиляционная решетка: какой она бывает и как ее установить

Монтаж вентиляционно-распределительной решетки

В случае, когда устанавливаемая решетка не является каким-либо эксклюзивом для дизайнерских целей, то ее монтаж не составит особого труда. Обычно применяют четыре вида креплений:

• Непосредственно решеточная рама монтируется прямо на воздуховод и закрепляется в стене дюбелями. Дабы в дальнейшем избежать ненужного дребезжания, ее соединения могут уплотняться резиновыми прокладками;
• Также, в качестве крепежного элемента возможно использовать монтажный клей, силикон и даже «жидкие гвозди». Ими тщательно обрабатывается весь решеточный периметр. Далее, конструкция накладывается исключительно на сухую поверхность. В течении ближайших 24 часов соединение должно быть надежно зафиксировано строительным скотчем;
• Металлические модели желательно устанавливать на распорные пружинные элементы – это быстрый и удобный способ. Распорные элементы редко поставляются в комплекте, но и нужные образцы подобрать несложно. Вся изюминка данного крепежа заключается в том, что такую решетку можно снимать и возвращать на место. Однако, стоит помнить, что пружины не достаточно плотно будут прижимать распределитель к потолку, поэтому целесообразно в дополнение использовать еще и монтажную рамку нужного размера;
• Самым надежным способом считается применение различных соединителей. Так, для массивных и габаритных промышленных решеток используются тяжелые шпингалеты или закрутки. Как правило, они особо не бросаются в глаза, если вставить в воздуховод ответную рамку.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Приток свежего воздуха при вентиляции дома

Эффективность вытяжной вентиляции зависит не только от правильной конструкции и размещения каналов. Даже хорошо спроектированные и построенные каналы не будут эффективно функционировать, если не будет обеспечен достаточный приток воздуха в различные помещения. Из-за недостаточного количества свежего воздуха (на практике это очень частое явление) тяга в вытяжных каналах бывает слишком слабой или (по край-ней мере, в одном из них) изменяется на противоположную. В этом случае воздух, вместо того чтобы выходить через вытяжные каналы, попадает через них в дом.

Единственным эффективным способом для подачи воздуха в вентиляцию является установка в окнах или в стенах устройств приточной вентиляции.

Убеждение, что воздух попадет в дом через щели в окнах или «дышащие» стены, ошибочно. Производимые сегодня окна оборудованы системой уплотнителей, которые эффективно предотвращают проникновение воздуха. Использования режима проветривания (приоткрытые окна на 2—3 мм) также недостаточно. Что же касается «дышащих» стен, то даже если поры их материала не закрашены, не закрыты штукатуркой или не забиты пылью и другой атмосферной взвесью, количество воздуха, которое способно через них проникнуть в помещение, ничтожно мало.

Отсутствие необходимого притока воздуха приводит к уменьшению эффективности работы вытяжной вентиляции и тем самым к увеличению концентрации загрязнений в воздухе: влаги, углекислого газа, микробов, вредных химических соединений. Из-за этого ухудшается самочувствие жильцов, обостряются хронические болезни, а в доме может появиться плесень. Также могут возникнуть проблемы с функционированием каминов, котлов, газовых плит.

Крепление штапиками или плинтусом

Этот метод применяется нечасто и характерен для помещений с деревянным покрытием.

Для монтажа вентиляционной решетки способом плотного присаживания с помощью клея или зажимов непосредственно в само отверстие отличается достаточной простотой в выполнении. Для такого крепления подойдет монтажный клей, силикон или жидкие гвозди. Специальным пистолетом для клея наносят клей с небольшим выступом над впадиной по всему периметру. Далее прикладывается решетка к месту крепления – стене, фиксируется. Спустя 24 часа клей высыхает, а решетка надежно закреплена. Нужно помнить, что стена перед монтажом должна быть сухой, а фиксация на клею без зазоров.

Как правило, промышленную решетку крепят при помощи распорных элементов на пружине на подготовленное отверстие. Этот способ прост и не отнимет много времени.

Не стоит забывать, что для жилых помещений стоит остановить выбор на вентиляционных решетках из экологичных материалов, безвредных для организма человека. Если решетка находится снаружи, то материал должен быть устойчив к погодным явлениям.

Популярные варианты

Сейчас давайте ознакомимся с предложениями, каковые имеют место в специальных магазинах.

Приточные

Вентиляционные наружные решетки имеют пара вариантов:

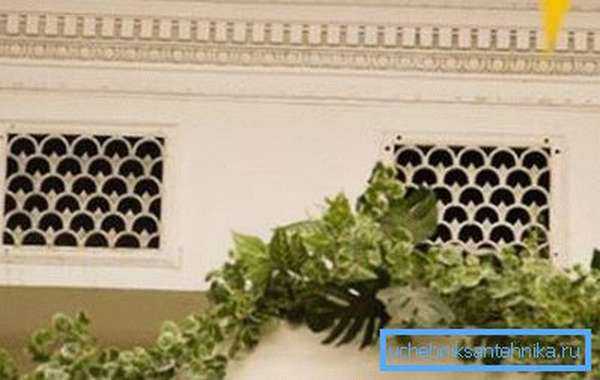

1. Фронтонная вентиляционная решетка значительно чаще устанавливается на чердачное окно при осуществлении верхних помещений и проветривания крыши, владеют широкой рельефной окантовкой на автоматических защёлках и выгодно подчёркивают неспециализированный дизайн всего дома.

1. Вентиляционная решетка для цоколя используется в тех случаях, в то время, когда система начинается в подвале здания. В этом случае преследуется пара другая цель, чем при с прошлым вариантом, поскольку на первое место выходят максимальная защита и незаметность от грызунов.

1. Вентиляционная дверная решетка станет хорошим решением в том случае, если через чур накладно проделывать отверстие в стенке. В этом случае элегантная конструкция монтируется прямо во входную и межкомнатные двери, обеспечивая распространение и достаточный приток свежего воздуха.

Совет: в случае если в вашем доме весьма толстые стенки, то рекомендуется установить приточные отверстия прямо в двери, закрыв их обрисованными решётками. Это разрешит вам существенно сэкономить на монтажных работах.

1. Вентиляционные решетки для пола употребляются снова-таки в тех случаях, в то время, когда вентиляционная система начинается на цокольном этаже и дальше осуществляется не посредством трубы, а путём создания соответствующих проёмов.

Вытяжные

1. Вентиляционная решетка с жалюзи поразительно эргономична при осуществлении естественной системы циркуляции воздуха в помещении. Благодаря простоте трансформации проходного сечения вы имеете возможность с лёгкостью регулировать мощность воздуховода: безлюдная помещение – закрыли жалюзи, дабы не производить лишнее тепло, большое количество людей — открыли для усиления выходного потока.

1. Вентиляционные закрывающиеся решетки, по сути, имеют те же самые преимущества, что и обрисованные выше модели, но лишь ограничение мощности воздуховода решается за счёт особых задвижек.

1. Вентиляционная щелевая решетка употребляется при обустройстве не только вытяжных, но и приточных точек. Их конструкция разрешает максимально скрыть присутствие системы вентиляции.

1. Вентиляционные накладные решетки являются несложную панель с нужным числом отверстий, которая крепится прямо на вытяжной проём при помощи саморезов либо клея.

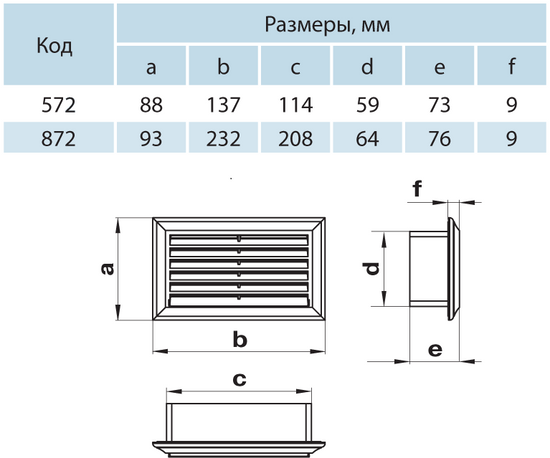

Формы

Формы у разглядываемых изделий смогут быть различные: круглые, круглые, квадратные, прямоугольные либо кроме того многоугольные. Наряду с этим в случае если речь заходит о вытяжках, то они строго привязаны к очертаниям сечения вентиляционных каналов.

Тут, кстати, необходимо отметить ещё одну особенность: квадратные и прямоугольные сечения более рационально расходуют занимаемое пространство, но образуют в вихревые потоки, мешающие перемещению отработанного воздуха.

А вот к приточным решёткам инструкция не столь строга. Во-первых, само отверстие может иметь различные формы, во-вторых, места в большинстве случаев хватает для монтажа кроме того самых затейливых моделей.

Материалы

Чаще всего употребляется один из двух материалов:

1. Металл.

Плюсы:

• Большая прочность, разрешающая выдерживать значительные механические повреждения.
• Привлекательный внешний вид.

Минусы:

• Склонность к процессам коррозии.
• Большая цена.
• Тяжёлый вес, требующий надёжной фиксации в ходе исполнения монтажных работ.

1. Пластик.

Плюсы:

• Дешевизна.
• Поразительные имитационные свойства. Возможно подобрать изделия, выполненные под камень, сталь, кирпич, дерево и другие стройматериалы.

• Простота исполнения монтажных работ.
• Отсутствие гидрофобности.

Минус содержится в относительной низкой прочности. Неаккуратное обращение либо целенаправленное механическое действие смогут привести к существенным повреждениям у пластиковой модели.

Разновидности решёток

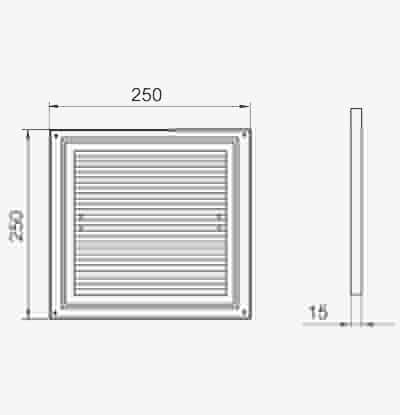

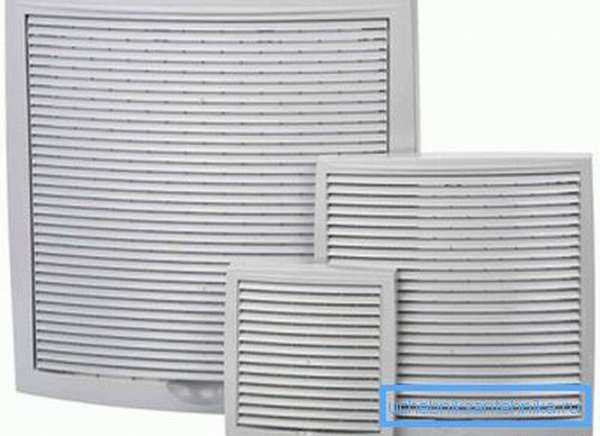

Изделия бывают разной формы

• прямоугольные;
• квадратные;
• круглые;
• овальные;
• многоугольные.

Первые два варианта более распространены, однако у них имеется существенный недостаток: образуются вихревые потоки внутри, что негативно сказывается на процессе оттока воздуха из помещения.

По функциональности решётки делятся на приточные и вытяжные

Первый из вариантов закрывает отверстие, через которое выполняется приток воздуха в комнату. Вытяжные изделия отличаются тем, что способствуют оттоку отработанного воздуха. Предусматриваются отдельные решётки для естественной вентиляции и приточно-вытяжных систем на автоматическом управлении. В первом случае изделие имеет простую конструкцию — обод и решетчатое/сетчатое наполнение или жалюзи. Второй вариант устроен сложнее и может иметь дополнительные узлы, позволяющие контролировать интенсивность притока/оттока воздуха.

Разновидности приточных решёток с учётом точки из установки

• Фронтонная (монтируется в верхней части конструкции на чердаке). С помощью такого элемента улучшается циркуляция воздуха под крышей. Учитывая, что фронтонная решётка всегда на виду, её можно использовать в качестве элемента декора.
• Дверная (целесообразно применять, когда стены в помещении толстые, что усложняет работу по монтажу). Намного легче сделать вентиляционное отверстие во входной или межкомнатной двери. На качество циркуляции воздуха это не повлияет. Установка решёток на двери проводится так же, как и на стены.
• Для цоколя (обеспечивает качественный воздухообмен в нижней части дома). Вариант устанавливается при условии, что система вентиляции берёт начало в подвале. Внешний вид может быть любым, а качество решётки играет важную роль, т. к. нужно предотвратить проникновение мелких грызунов через отверстие.
• Встраиваемая в пол. Такой вариант лучше использовать, если система вентиляции берёт начало из подвала, а разводка каналов на объекте отсутствует. Отверстия вентиляции в стенах заменяют решётками в полу.

Существуют решётки, разные по конструкции

Выделяют особый вид изделий — с обратным клапаном. Главное отличие от классических моделей решёток заключается в присутствии в конструкции клапана, который не позволяет воздуху проникать в обратном направлении. Это хорошо зимой, когда холодный воздух проходит через любые щели и отверстия. Если устанавливается вентиляционная решётка с обратным клапаном, такая возможность исключается. В случае когда подвижный элемент находится в закрытом положении, внутрь помещения не смогут попасть грызуны и насекомые. Отработанный воздух и пыль тоже останутся за пределами комнаты.

Изделия с обратным клапаном представлены несколькими исполнениями. Они отличаются по форме, бывают с круглым и квадратным сечением. Существуют варианты с разными по конфигурации клапанами: в виде цельной поворотной пластины или бабочки (двойная пластина). Второй вариант имеет недостаток: зимой подвижные элементы примерзают.

Материал изготовления

Изделия подразделяются на группы:

• решётки пластиковые;
• деревянные;
• металлические.

Пластиковые варианты могут устанавливаться на большинстве объектов и в разных помещениях. Их популярность объясняется отличным внешним видом и средними прочностными характеристиками. Пластмассовая решётка имеет ряд преимуществ:

• устойчивость к перепадам температур;
• материал выдерживает воздействие агрессивных веществ;
• таким изделиям не страшна влажность;
• многообразие моделей.

К недостаткам следует отнести небольшое количество цветовых решений. Почти все изделия выполнены в белом цвете, реже встречаются модели в оттенке под дерево, камень. Ещё одним минусом считается ухудшение внешнего вида, потому что со временем появляется желтизна.

Деревянные вентиляционные решётки в отличии аналогов из металла имеют ряд недостатков:

• высокая цена;
• подверженность влиянию повышенной влажности: изделие деформируется, появляются трещины;
• удачно вписываются не во все интерьеры, в квартирах и домах не применяются, больше подходят для сауны, бани;
• требуют специальной обработки.

Металлические вентиляционные решётки выпускаются из алюминия и стали. В первом случае учитывается размер отверстия канала. Алюминий подвержен воздействию нагрузок, поэтому легко погнётся, если закрыть таким изделием крупное отверстие. Стальные изделия — более прочный вариант. Они весят больше, но и намного надёжнее в эксплуатации. Монтаж производится с помощью специального крепежа.

Неспециализированные положения

Обустройство вентиляции разрешает создать в помещении оптимальный для человека микроклимат путём обеспечения действенной циркуляции воздушных весов. Наряду с этим целый отработанный воздушное пространство удаляется наружу через вытяжную систему, а новый поступает через приточные отверстия. Происходит это в соответствии с двум правилам:

Наименование	Описание
Естественный	За давления перепадов и счёт температуры в здании и во внешней среде
Принудительный	За счёт работы вентиляторов, калориферов и другого вспомогательного оборудования

Совет: в зданиях, имеющих громадную площадь, рекомендуется оборудовать механическую вентиляцию, поскольку естественная попросту не сможет полноценно совладать с возлагаемой на неё задачей.

И в случае если большинство вентиляции дома либо квартиры остаётся сокрытой от посторонних глаз, то решётки являются первыми видимыми компонентами всей системы, делающими свой комплект функций и имеющими массу вариаций.

Первое различие, на которое стоит обратить внимание – это область их применения:

Наименование в соответствии с размещению	Делаемые функции
Вытяжные (закрывающие вытяжное отверстие)	Декоративная. Габаритная дыра в стенке будет иметь не самый эстетичный вид, а вот декоративная, верно подобранная под неспециализированный дизайн установленная решётка станет кроме того необычным украшением. Регулировка мощности воздуховода. Наличие жалюзей либо форточек разрешает уменьшать и увеличивать интенсивность вытяжного потока, что особенно актуально в системе естественной вентиляции, где нет электрических способов контроля.
Приточные (закрывающие приточные отверстия)	Предотвращение проникновения в здание небольших грызунов и разного мусора. Увеличение внешней привлекательности фасада.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

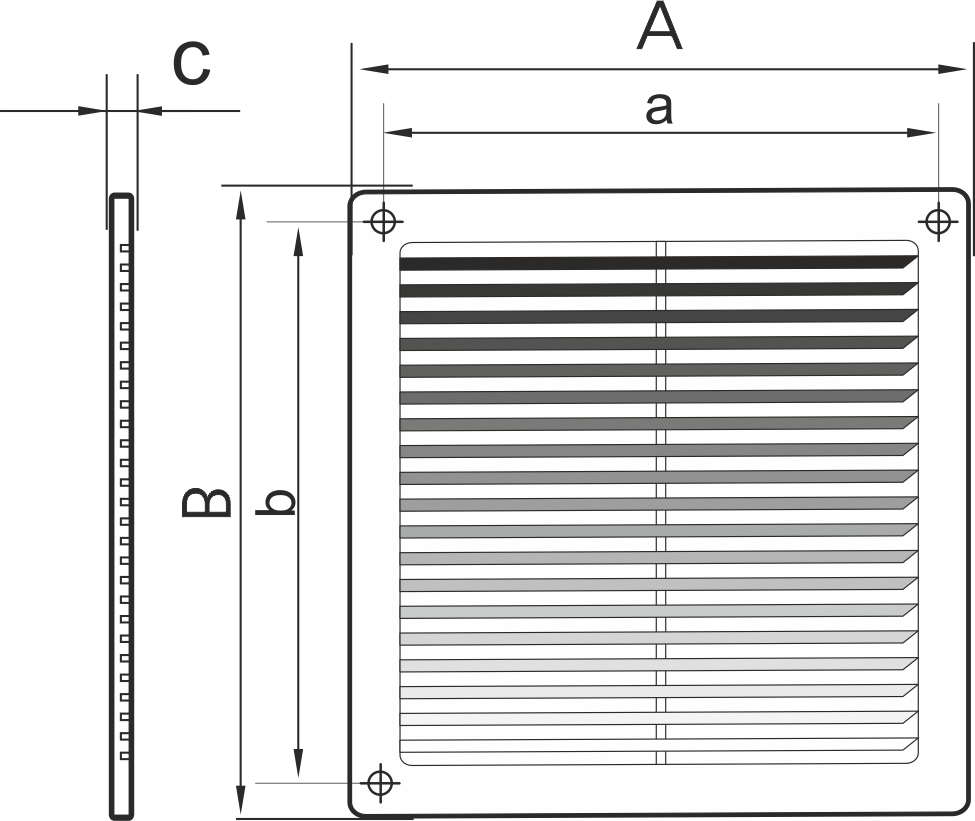

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

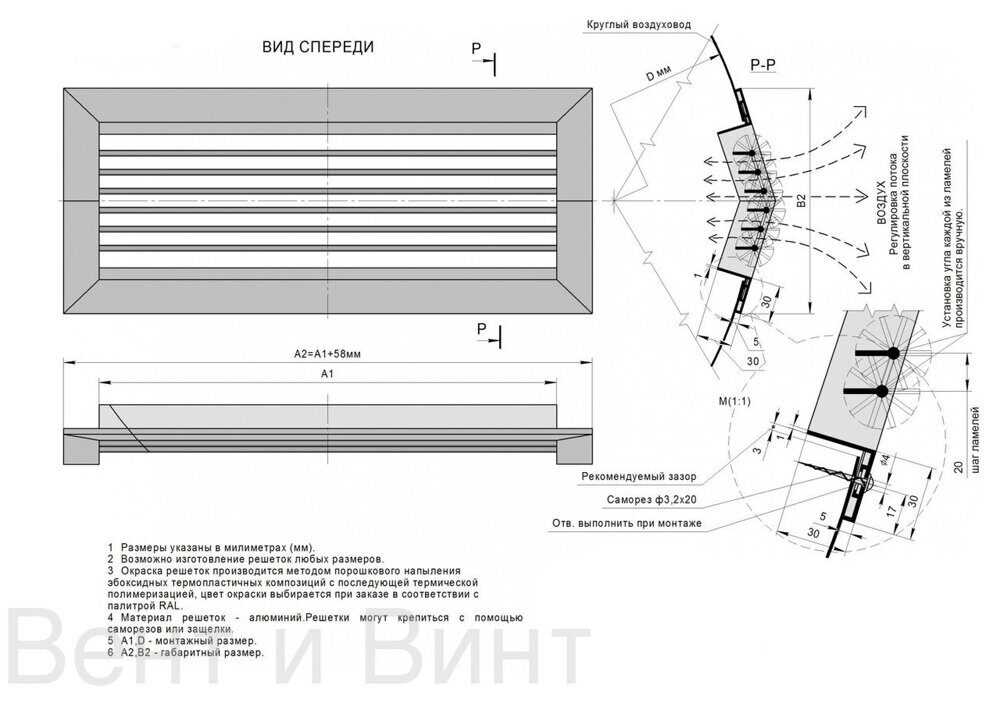

Способы крепления

Для того чтобы зафиксировать защиту, нужно учесть место, где будет проводиться манипуляция и материал, из которого она изготовлена. Наиболее популярными вариантами, применяемыми на практике, являются:

• Использование винтов и саморезов. Подходят как для внутренней, так и для внешней установки. Отличительными чертами являются простота, надёжность, возможность многократного употребления. Рекомендуется брать для этих целей крепёж с потайной головкой, как менее заметный после заворачивания. Возможна окраска метизов в тон с решёткой.
• Фиксация с помощью пружинных защёлок — ещё одна популярная методика. Такие механизмы скрыты и не нарушают общего замысла дизайнера. Требования при установке — ровные края отверстия, так как иначе зацепиться за него будет сложно, теряется надёжность сборки. В этих случаях можно воспользоваться специальной монтажной рамкой, которая скрывает дефекты строительства и повышает качественные и скоростные показатели работ.
• Приклеивание на жидкие гвозди или силикон представляет собой самостоятельный вариант монтажа или применяется совместно с предыдущими. Этот способ абсолютно незаметен, надёжен и не уменьшает эстетических достоинств интерьера. Единственный недостаток — невозможность демонтажа без повреждения изделия.
• Кроме традиционных методов, многие производители разрабатывают свои системы фиксации. Это может быть включение в конструкцию захватов на роликах, шпингалетов, поворотных замков и т. д. Подобные элементы абсолютно незаметны снаружи, надёжны, но довольно дороги.
