Значки на духовом шкафу: обозначения на аристон, занусси, самсунг, электролюкс

Руководство пользователя по моделям:

HBA23B160R*
HBA23B263E*
HBA23BN21*
HBA23R160R*
HBA43T350*
HBA63B251
HBA73R451*
HBB43C350*

HBC33B550
HBC84H500
HBC84K533
HBC84K553
HBC84K563
HBC86K753
HBG23B450E
HBG23B460R

HBG33B530
HBG33B550
HBG33B560
HBG34B540
HBG34S550
HBG36T660
HBG43T420

HBG43T450
HBG43T460
HBG73B520F
HBG73B560F
HBG78S750
HBN211E4
HBN211S4

HBN231E0
HBN231S4
HGN10E060
HGN10G050
HGN10G060
HGN22F350
HGN22H350

Духовка БОШ инструкция которой размещена на нашем сайте, отличается безупречной работой, своим приятным дизайном и отличным функционалом. Духовки данного бренда очень надежные и качественные, готовка превращается в настоящий праздник.

Инструкция духового шкафа БОШ находится на нашем сайте в свободном доступе. Скачивайте и читайте любые руководства по эксплуатации духовок BOSCH.

Что такое гриль

Все духовые шкафы работают по одному принципу: внутри закрытой камеры циркулирует горячий воздух, под воздействием которого идет приготовление блюд. Этот процесс называется конвекцией.

Гриль в духовке – это дополнительный нагревательный элемент. Он размещен, как правило, в верхней части устройства и служит для создания более высокой температуры. Блюда, приготовленные на гриле, имеют поджаристую корочку, оставаясь при этом нежными и сочными внутри.

В нижней части газового духового шкафа установлена конфорка для быстрого нагрева камеры, в верхней – гриль. В старых газовых плитах нет режима конвекции, поэтому дверцу духовки приходится открывать для создания легкого сквозняка. Современные модели помимо встроенного вентилятора оборудованы дополнительным девайсом – вертелом. Это приспособление позволяет обжаривать продукты равномерно со всех сторон.

В электрических духовках для создания гриль-эффекта используют два типа нагревателей: электрический с электроспиралью и инфракрасный с галогеновой лампой.

У каждого вида духовых шкафов есть преимущества. Газовый, как правило, дешевле. Электрический нагревается равномернее, блюда реже пригорают, температура регулируется точнее. Поэтому для оснащения кухни многие хозяйки выбирают комбинированное устройство – газовую плиту с электрической духовкой. Самыми безопасными и экономными считаются инфракрасные нагреватели – они быстрее прогреваются и остывают.

Что касается выбора продуктов, то здесь ограничений нет: все, что готовят на гриле на открытом воздухе, можно закладывать и в домашнюю духовку.

Линия отреза :)Манипуляционные знаки на упаковке

Манипуляционные знаки на упаковке дают информацию по содержимому. Такая информация позволит не допустить повреждений при транспортировке, складировании и хранении. Маркировочные знаки на упаковке разнообразны. Символы и коды, наносимые на поверхность тары, имеют утвержденное в ГОСТ значение. Обозначения на таре в виде значков делятся на предупредительные, информационные. Значение их едино на территории всего мира.

Ман. знаки на коробках предполагают выполнение манипуляций погрузчиками по регламенту. Надписи, ярлыки несут полезную информацию о товаре, его качестве, способе его утилизации.

Подсветка

Значки этой функции – лампочка в квадрате. Такие обозначения недвусмысленно говорят о том, что камеру при этой функции эксплуатировать комфортно, и все его содержимое внутри хорошо просматривается. Это помогает дополнительно визуально контролировать процесс приготовления блюд.

Дополнительные символы

Помимо основных, любой духовой шкаф, в особенности брендов Аристон, Занусси, Самсунг, Электролюкс, имеет дополнительные значки, рассказывающие о добавочных возможностях работы агрегата.

Одновременная работа нижнего и кольцевого нагревателей вместе с вентилятором позволяет без труда приготовить пиццу в духовках Ariston, Bosch, Elektrolux, Zanussi, Gorenje. Эта функция символически изображается, как легко узнаваемая пицца.

При взаимодействии верхнего, нижнего и кольцевого нагревателей вместе с вентилятором духовой шкаф позволяет приготовить большие блюда, например, баранью ногу, поросенка. Используют этот режим и для размещения в камере нескольких противней пирожков. Для них особенно требуется равномерное распределение температуры на всех уровнях. Такой функцией наделен не только духовой шкаф Siemens, но и Gorenje, Ariston, Bosch, Elektrolux, Zanussi, что видно на фото.
Быстрый разогрев, а это символ с волнистыми вертикалями и стрелками внизу, помогает экономить время путем достижения желаемой температуры до 50% за короткое время. При этом одновременно используются все элементы нагрева, что позволяет не расходовать лишнюю энергию. Духовой шкаф может автоматически переключаться на выбранный режим или его устанавливают вручную.
Подогрев керамической посуды помогает оставаться еде дольше горячей. Режим «горячий воздух 3D» с установкой температуры в 30-65°С поможет воспользоваться этой функцией. Когда температура достигнет требуемой величины, экран покажет символ «стопка тарелок».

Научиться «читать» эти значки просто. Нужно лишь несколько раз воспользоваться духовым шкафом, и тогда обозначения быстро запомнятся.

Современные духовки радуют своих хозяек обилием полезных режимов и функций. Но разобраться в них бывает не так уж просто, особенно когда приходиться читать не рекламные проспекты, а маленькие значки на панели управления. Пиктограммы вокруг поворотных ручек, на кнопках и даже на сенсорных экранах многочисленны и разнообразны – так что с первого раза все их не запомнить, и уж тем более не разобраться, что они обозначают. Конечно, стоит сперва ознакомиться с инструкцией к вашей модели духового шкафа, но порой и в ней может не оказаться ответа на этот простой вопрос.

Обозначения часто отличаются в зависимости от того, кокой тип управления реализован в той или иной модели. Поэтому разобьем их на группы по тому же принципу, чтобы было проще ориентироваться.

Выбор посуды для запекания

Противни, которые идут в комплекте с духовкой, удобно использовать, только если вы готовите сразу много, например, запекаете для гостей мясо с картошкой, птицу целиком или готовите печенье. Для ежедневной готовки они слишком большие и их неудобно мыть.

Есть огромный выбор форм для выпекания разного размера. Под каждое блюдо найдется своя: круглые с разъемной конструкцией для бисквитов, стеклянные и керамические для запеканок, тефтелей в соусе и жаркого, силиконовые для кексов.

Фольга, рукава и пакеты для запекания идеальны, когда нужно приготовить блюдо в собственном соку. Нет ничего проще, чем закинуть куски курицы в пакет, посыпать специями и поставить в духовку. К тому же потом не нужно отмывать противень от жира, а блюда получатся более здоровыми.

Маркировка пластиковой тары

Все используют пластиковые контейнеры, другие предметы из такого материала. После использования обязательно нужна переработка. Пластиковые бутылки, другие предметы подразумевают простановку специальных знаков. Это треугольники, кольца. Они указывают на способ переработки, класс пластика (пищевой, промышленный). Все это обязательно учитывается. Обозначения могут проставляться в любом месте на поверхности.

7 основных видов пластика:

Наличие значка в виде замыкающихся стрелок подразумевает возможность переработки. Обозначения в виде значков такого типа говорят о классе материала – он является вторичным сырьем.

Как стирать вещи с пометкой «dry clean only» вручную?

Внимательно следите за бирками на одежде — испортить любимую вещь очень легко

Если на этикетке вещи производитель указал только сухую стирку (dry clean only), то необходимо использовать следующий алгоритм действий:

В тазик либо другую ёмкость требуется набрать из-под крана чуть-чуть холодной воды и добавить моющее средство. Лучше использовать специальные средства для деликатных тканей или шерстяных вещей. Но если у вас этих средств нет, то можно растворить и кусочек хозяйственного мыла.
Нужно немного взболтать воду до появления небольшой пены и положить в таз заранее подготовленное бельё. Затем несколько раз вынуть и окунуть одежду в воду, растирая загрязнённые участки ткани лёгкими движениями руки. Напоследок вещь необходимо тщательно прополоскать в холодной воде до полного исчезновения мыльного раствора.
Убрать с отстиранного белья всю лишнюю воду. Это можно сделать следующим образом: на махровое полотенце положить постиранную одежду, свернуть его калачиком и несильно надавить руками. Затем развернуть полотенце обратно и переложить деликатную вещь на сухой участок – снова свернуть и легонько нажать на ткань. Данную операцию требуется проделывать до тех пор, пока вода не перестанет стекать.
Правильно выжатое бельё переложить на ровную горизонтальную поверхность и оставить до полного высыхания. Вещи из жёстких разновидностей тканей допустимо сушить на вешалке – это сохранит их прежнюю форму. При этом нужно помнить, что в данном виде очистки одежды нельзя использовать щётки и другие приспособления.

Встроенный газовый духовой шкаф с конвектором или без

Большинство домохозяек предпочитают именно газовые плиты и это неспроста, ведь газ дешевле электричества. Так что такое конвекция ? Это обычная газовая духовка, дополненная вентилятором, работающим, как правило, от электричества.

Несмотря на то, что плита с конвекцией стоит на порядок дороже обычной, лучше всего отдать предпочтение именно ей. Узнать о том, оснащена ли выбранная вами газовая духовка нужной функцией поможет специальный значок. Он также укажет на то, какая конвекция в плите: усиленная, с контуром или влажная.

Как выглядит значок конвекции?

На передней панели духовки имеются специальные значки, обозначающие все ее функции. Они довольно просты и понятны. Так нагревательные элементы обозначены черточкой, а конвектор похож на вентилятор или пропеллер самолета, так что догадаться что это за знак совсем не сложно.

Настольная электрическая духовка с конвектором

Несмотря на то, что электродуховка с вентилятором зачастую имеет сразу два нагревательных элемента (сверху и снизу), у нее также имеется и существенный недостаток — неравномерное приготовление блюд. Выпечка, равно как и другие блюда, подгорают снизу и с дальней стенки. Во избежание такого результата хозяйке приходится постоянно менять стороны противня и переворачивать само блюдо.

Конвекция в электрической духовке не только поможет избежать таких неприятностей, но и придаст выпечке румяность. Благодаря вентилятору, жар в духовке распространяется равномерно, а не только по краям. Это то и позволяет получать превосходный результат даже при приготовлении нескольких блюд одновременно.

Комбинированный духовой шкаф: гриль и конвектор

Функция гриля давно известна всем хозяйкам. А вот гриль с конвектором совершенно новое понятие. Духовка с конвекцией и грилем наделена следующими преимуществами:

Маркировка духовок Bosch и их расшифровка

Зная, как расшифровывается маркировка техники компании Bosch, можно без помощи специалистов узнать основные технические параметры модели и её оснащённость. Для наглядности сделаем расшифровку духового шкафа «Bosch HSG656RS1» (рисунок 3).

Обозначение	Порядковый номер в маркировке
H	1
S	2
G	3
6	4
5	5
6	6
R	7
S	8
1	9

Обозначение (маркировка) духовых шкафов марки Bosch расшифровывается следующим образом по номерам цифр:

1 Информирует о типоразмере устройства.

Литера «Н» говорит о том, что это полноразмерный шкаф, в случае компактного типоразмера указывается литера «С».

2 Информирует о доступных режимах работы прибора, а именно по литерам:

«B» – стандартный набор (гриль, конвекция и различные температурные режимы);
«S» – плюсом к стандартным режимам доступно приготовление на пару (пароварка);
«R» – модель оснащена функцией добавления пара;
«M» - духовка с СВЧ;
«N» - шкаф совмещает в себе пароварку и СВЧ.

Стандартная панель управления электрической духовкой бренда Bosch

3 «G» - стандартная опция, имеющаяся на всех моделях, выпускаемых в настоящее время, информирует о наличии плавного закрывания дверцы духового шкафа при помощи установленного доводчика.

4 Цифра «6» - информирует о том, что модель выпущена после 2015 года.

5 Информирует о способе очистки жарочной камеры прибора, а именно:

«3» - духовка имеет систему каталитической самоочистки на задней стенке камеры;
«5» - каталитическим покрытием обработаны задняя и боковые стенки;
«7» - модель оснащена системой пиролитической самоочистки.

6 Информирует о типе управления и количестве доступных программ, а именно:

«3» - центральный дисплей с сенсорными клавишами управления и 10 стандартных программ, включающих верхний и нижний нагрев, гриль и конвекцию;
«4» - панель управления и 10 программ, как и в предыдущем варианте, плюс режимы: щадящее приготовление и разогрева посуды, а также подогрев пищи;
«5» - к выше приведённым режимам добавлено ещё 10 программ и система AutoPilot;
«6» - три цветных текстовых дисплея и система Assist, самостоятельно выбирающая режим приготовления в соответствии с выбранным блюдом.

Внешний вид панели управления с тремя цветными дисплеями и системой «Assist»

7 Сообщает о наличии дополнительных приспособлений, которыми укомплектовано устройство, а именно:

«B» - стандартная комплектация;
«T» - трёхуровневые телескопические направляющие;
«N» - одноуровневые телескопические направляющие;
«E» - термощуп и датчик выпекания PerfectBake;
«R» - одноуровневые телескопические направляющие, термощуп и PerfectBake;
«L» - двухуровневые телескопические направляющие, термощуп и PerfectBake;
«X» - одноуровневые телескопические направляющие, которым доступна пиролитическая самоочистка;
«H» - двухуровневые телескопические направляющие с функцией telescopeStop;
«D» - термощуп с тремя точками замера

8 Информирует о цвете, в котором выполнена модель, а именно:

«S» - нержавеющая сталь;
«B» - чёрный;
«W» - белый.

Изучив расшифровку, можно получить информацию о рассматриваемой модели «Bosch HSG656RS1»:

полноразмерный шкаф, в котором доступно приготовление на пару;
оснащённый доводчиком дверцы и выпущен после 2015 года.;
модель оснащена каталитической системой очистки на задней и боковых стенках, а также тремя дисплеями и максимальным набором режимов работы;
жарочная камера оборудована одноуровневыми телескопическими направляющими, а также термощупом и датчиком выпекания;
цвет устройства – нержавеющая сталь.

Последняя цифра в маркировке (№ 9) информирует о модификациях конкретной модели. Если это первая, то в маркировке стоит «1», если же прибор был модернизирован, то ему присваиваются соответствующие цифры по номеру внесённых изменений.

Духовка как печь: принцип работы нового режима

Для этого на панели плиты имеется специальная кнопка. После ее нажатия включается вентилятор, который ускоряет потоки воздуха, способствуя тем самым более быстрому прогреву духового шкафа.

Режим конвекции в духовке, несомненно, имеет свои преимущества. Одним из них является улучшенная циркуляция воздуха, позволяющая добиться нужных результатов при минимуме усилий. Рассмотрим в сравнении:

в обычной духовке при вставленном противне низ блюда горит, а верх еще не поспевает;
в духовке с вентилятором даже несколько вставленных противней не помешают равномерному приготовлению любого блюда, в том числе и выпечки.

Нюансы ремонта духовых шкафов Бош

Техника бренда Bosch славится своим качеством и надёжностью, тем не менее, бывают ситуации, когда устройство выходит из строя и требует ремонта.

При прошествии гарантийного срока, в случае неисправности духового шкафа, ремонт можно выполнить самостоятельно, а характер поломки - определить, используя самодиагностику прибора.

Разнообразие моделей позволяет выбрать духовой шкаф фирмы Bosch в соответствии с критериями выбора и личными предпочтениями пользователя

Для определения неисправности производитель программирует устройства таким образом, что при сбое в работе на дисплее появляется код ошибки, соответствующий неисправности. Основные коды ошибок и их причины приведены в следующей таблице.

Технические характеристики	недорогие	21 000
35 000
98 000
75 000
65 000
Код ошибки	Причина возникновения неисправности
Er2	Проблемы во внешней электрической сети или подключении к ней.
Er3	Перегрев духового шкафа.
Er8	Неисправности во внутренних электрических цепях.
E005	Не работает защитное реле.
E011	Залипание кнопок или сенсоров управления.
E115	Температура в жарочной камере превышает допустимые значения.
Е305	Несогласованность внутренних электронных устройств управления.

Ремонт бытовых приборов бренда Bosch, конечно же, может выполнить человек, разбирающийся в электронике, но для обычного пользователя наилучшим решением этого вопроса будет обратиться в сервисный центр компании или иную организацию, специализирующуюся на ремонте бытовой техники.

Способы управления

Обозначение значков духового шкафа в некоторой степени зависит от метода управления. Отличается и метод подачи указателя.

Механическое – здесь количество меток минимально. К обязательным относится указание градусов на соответствующей ручке. На таймере указываются интервалы в минутах. А чтобы точно установить режим электрической духовки с механическим управлением, вокруг ручки располагают символы, обозначающие параметры работы.

Электронно-механическое – разница здесь состоит в точности установки параметров. И температура, и время выставляются с большей точностью. Символы и в Аристон, и в Бош, и в Электролюкс практически одинаковые.

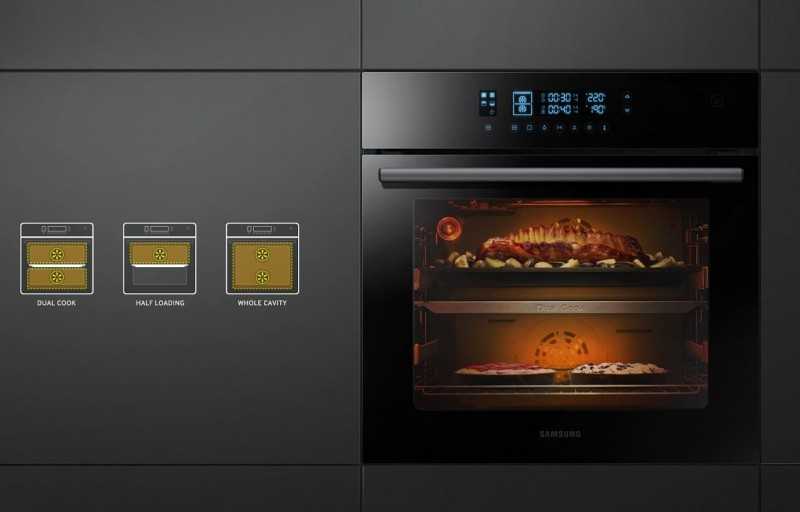

Сенсорное – здесь символы появляются на дисплее электрического аппарата – Bosсh, Самсунг, поочередно, как правило, это светодиодный символ. При этом на самой панели могут быть изображены символы, указывающие на определенный параметр, поскольку активация каждого из них осуществляется одинаково – нажатием на сенсорную панель.

IX ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИЭти духовки оснащены трехжильны.

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Эти духовки оснащены трехжильным питающим кабелем, предназначенным для работы с переменным током, напряжение и частота которого указаны в табличке технических характеристик духовки (расположена на оборудовании), см. такжеТехнические характеристики на с. 24.

Установка питающего кабеля

(рис. 4 ) Откройте клеммник:

отогните отверткой боковые петли крышки клеммника и откро йте ее.

Подсоедините питающий кабель следующим образом:

отверните прижимной винт кабеля и три винта на контактах L

—N ?

закрепите провода винтами по следующей цветовой схеме: синий (blue) – нейтраль (N)

; коричневый (brown) –фаза (L) ; зеленый & желтый (yellow- green) –заземление зафиксируйте питающий кабель прижимным винтом и закройте крышку клеммника.

Подсоединение кабеля к сети

Оснастите питающий кабель вилкой, соответствующей нагрузке оборудова- ния (см. табличку характеристик) или подключите оборудование к сети на- прямую (без вилки и розетки). В последнем случае должен быть установлен многолинейный выключатель, соответствующий токовой нагрузки оборудо- вания и действующим стандартам (расстояние между разведенными контак- тами — не менее 3 мм, линия заземления не должна разрываться). Пита- ющий кабель следует располагать так, чтобы по всей длине он никогда не нагревался до температуры, превышающей на 50°С комнатную. Перед подсоединением убедитесь в том, что:

Электрические параметры духовки, указанные в информационной таб- личке (на оборудовании и/или на упаковке) соответствуют характеристи- кам сети.

Предохранители (пробки) или автоматические выключатели и проводка выдерживают максимальную мощность, потребляемую устанавливаемым оборудованием (см. табличку характеристик).

Система заземления эффективна (линия заземления не должна разры- ваться) и соответствует установленным нормам.

Если вилка не подходит к розетке, замените розетку при помощи квали- фицированного специалиста, который также должен проверить, что сече- ние проводки соответствует потребляемой оборудованием мощности.

Обеспечен свободный доступ к розетке / многолинейному выключате- лю.

N.B.

Не используйте удлинители, переходники и многогнездовые розетки, ко- торые могут стать причиной перегрева и возгорания проводки и оборудова- ния.Оборудование, подключенное с нарушением требований безопасности бы- товых приборов большой мощности, изложенных в настоящей инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собствен- ности, если он вызван несоблюдением указанных норм установки.

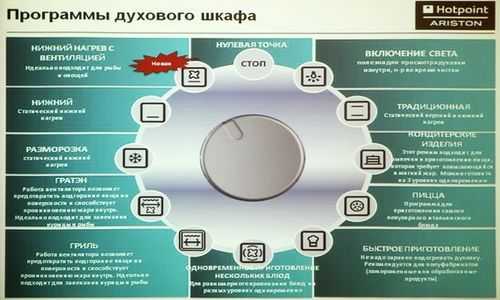

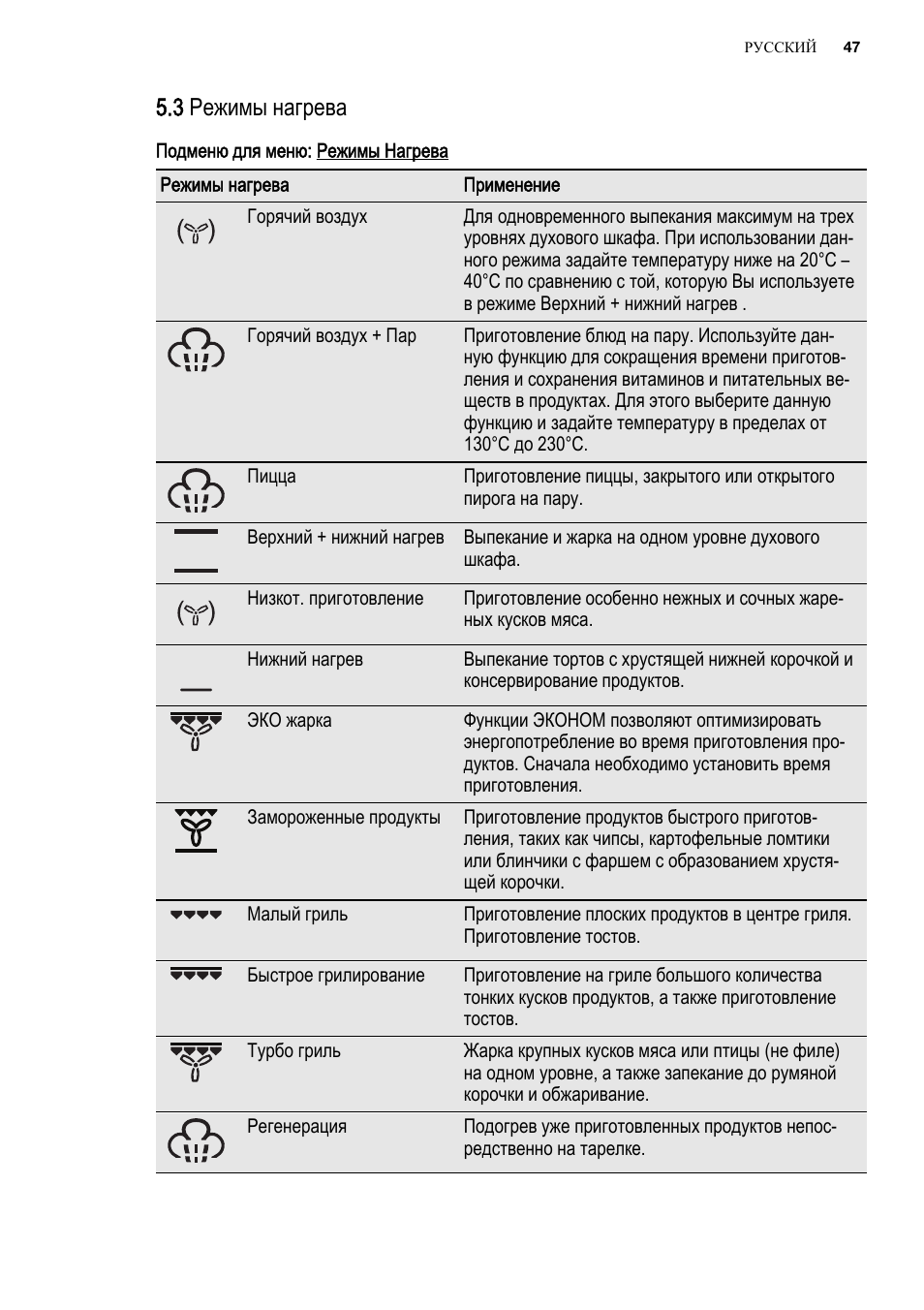

Стандартные символы

Современные модели духовых шкафов могут быть самыми разными – газовыми, электрическими, с грилем или без. В некоторых из них блюда доступно располагать сразу в несколько этажей, что существенно сокращает время приготовления и экономит силы хозяйки. Чтобы добиться максимально хороших результатов в создании кулинарных шедевров, желательно использовать различные режимы духовки в зависимости от конкретного блюда.

Но при выборе той или иной техники для кухни следует всегда помнить, что каждый производитель предлагает свой набор функций для агрегата. Но даже при одинаковых вариантах приготовления еды и циркуляции горячего воздуха внутри духовки значки на сенсорной панели могут оказаться разными, что окончательно запутывает покупателей.

Большинство из компаний, например, Ariston (Аристон), Bosch (Бош), Siemens (Сименс), Electrolux (Электролюкс), Zanussi (Занусси) решили упростить пользователям задачу расшифровки символов на духовых шкафах и сошлись на схожих обозначениях. Перечислим самые стандартные и популярные варианты режимов:

Лампочка	Включает подсветку внутри, чтобы можно было наблюдать за степенью готовности продуктов.
Снежинка сама по себе или с капельками	Означает размораживание еды.
Полоска на нижнем участке квадрата	Для приготовления пищи используется лишь нижний ТЭН, то есть, как это было в стандартных ранних моделях всех духовых шкафов.
Полоска сверху	Указывает на включение верхнего ТЭНа.
Полоска с обеих сторон	На одновременную работу двух нагревательных элементов, это дает возможность более равномерно пропекать блюда и создавать запеченную корочку.
Пунктирные линии на сенсоре	Чаще говорят о том, что происходит готовка при низких температурах (70-120°)
Режим конвекции	Прорисовывается в виде вентилятора или 3-4 лепестков, совмещенных в центре – означает, что весь горячий воздух в духовке будет циркулировать намного быстрее, чем при естественных процессах, что скажется на ускоренном приготовлении блюда, поэтому нередко рекомендуют при таком режиме выставлять температуру чуть меньше, чем она нужна для определенных продуктов
Волнистая линия сверху	Функция гриль. Нередко совмещается с конвекцией или другими режимами подогрева пищи, чаще предназначена для создания красивой корочки сверху на лазаньях, мясных блюдах, выпечке, жульенах и пр.
Стрелка посередине с направлением в обе стороны	Указывает на наличие в комплекте вертела, что при совместном использовании с грилем создаст равномерную корочку на любом куске мяса, при этом хозяйке не нужно дополнительно совершать никаких манипуляций по его переворачиванию.
Горизонтальная линия и волнистые струйки пара над ней	Разрешает поддерживать температуру пищи в подогретом виде достаточно долго, что очень удобно, если вы не знаете, когда накрывать на стол.
Нарисованный пирог, над которым также подымаются волнистые линии	Обозначает режим «Гратен», то есть предполагает создание аппетитной корочки поверх запеканки или любого другого блюда.
Солнышко или вертикальные волнистые линии без дополнительных символов	Говорит о более сухом режиме приготовления.
Часы со стрелкой	Значит, что для любого выбранного способа циркуляции воздуха в духовке можно указать необходимое время.
Колокольчик	Помогает не забыть о том, что у вас готовится блюдо, так как в конце запекания духовка обязательно издаст громкий сигнал.

Что такое конвекция: виды

Обычно в электродуховке устроена простая конвекция-вентилятор, функция которой – просто прогонять по объему воздух. Наиболее эффективен вентилятор, который окружен дополнительным нагревателем (тэн). В ряде моделей электрических плит марки Миеле есть превосходная функция влажной конвекции. При включении функции воздушные массы внутри духовки насыщаются паром. Блюда не сохнут, впитывают нужную воду, возможно, готовить все, что захочется на пару, без вредного обжаривания. В духовом шкафу марки Neff изготовители устраивают усиленные вентиляторные системы, которые создают сильнейший поток горячего воздуха.

Стремительное нагревание дает очень хороший результат
:

Продукт быстро покрывается ароматной корочкой;
При дальнейшем запекании не испаряются соки;
Блюдо пропекается полностью.

Все, сказанное выше, относится к электродуховкам. В привычной газовой духовке режима принудительной конвекции раньше не было. Однако не так давно марка Электролюкс выпустила на рынок новинку: теперь и газовая печка может быть оснащена вентилятором для создания принудительной конвекции.

Газовая плита и сегодня более популярна, чем электрическая, во всяком случае, если речь идет о духовках, которые стоят отдельно. Отечественный рынок не стал исключением. Газ в России все еще не дороже электричества. Поэтому газовая духовка Gorenje, Hansa или другого бренда устроена в 80 домах из 100. Сегодня, те, кто предпочитают именно газовую духовку, смогут купить модель с конвекцией.
