Правила расположения розеток на кухне

— тостер

Этот прибор очень популярен на Западе, но, по мнению экспертов, не прижился в России. Многие хозяйки считают, что неоправданно занимать ограниченное кухонное пространство техникой, способной выполнять только одну функцию, — поджаривать и подсушивать хлеб. Сторонники же тостеров утверждают, что он помогает разнообразить меню, а также полезен для здоровья (диетологи рекомендуют есть подсушенный хлеб). Во всех тостерах есть термостаты – они регулируют степень поджаривания хлеба; продвинутые, более дорогие варианты могут подогревать булочки, круассаны, готовить тосты из замороженного хлеба.

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

  1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
  2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
  3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
  4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
  5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

Виды и типы электрических розеток для домашнего использования

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

  • холодильник – до 1 кВт;
  • водонагреватель – от 1,5 кВт;
  • варочная поверхность – от 1 до 1,5 кВт;
  • стиральная машина – около 1,5 кВт;
  • электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

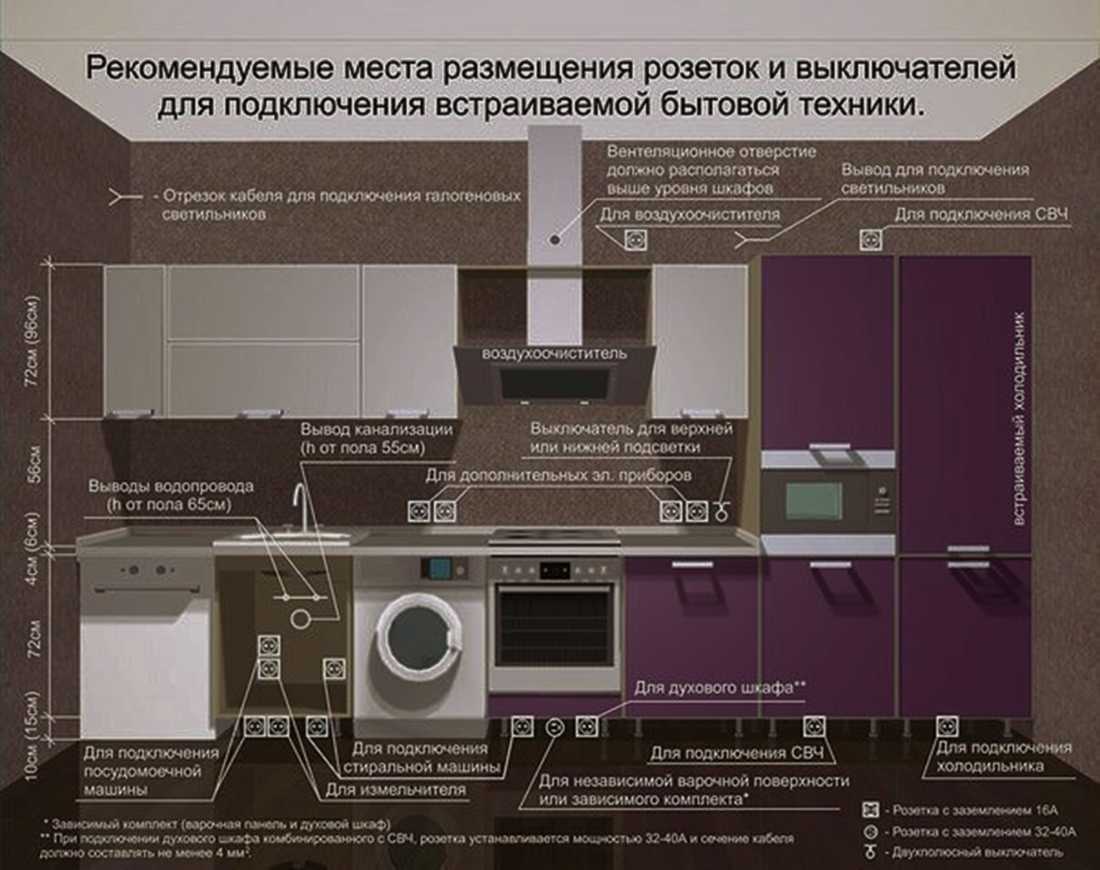

Схема расположения электрических розеток и выводов на кухне

  • линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
  • чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
  • если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

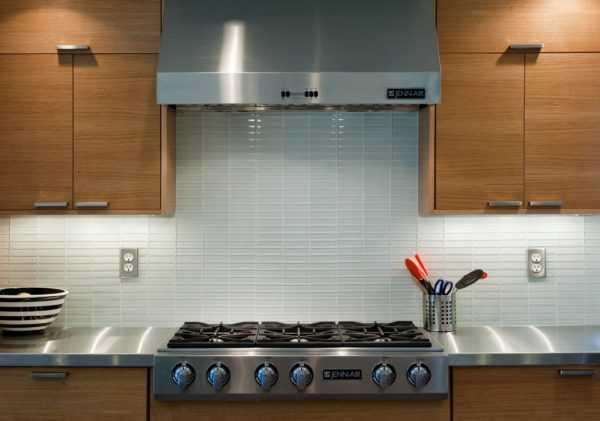

  • согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
  • еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

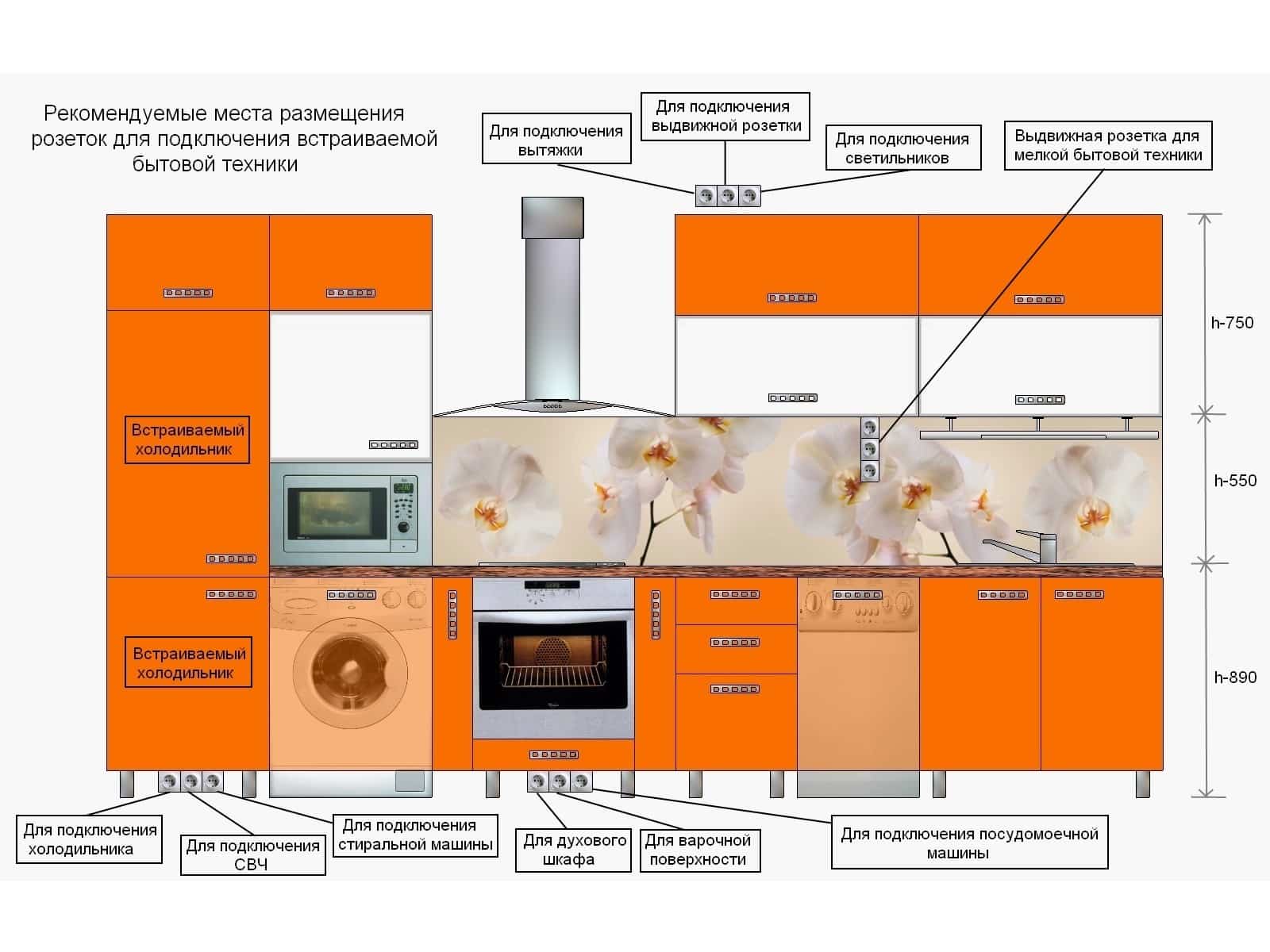

Схема кухонной электропроводки для подключения бытовой техники

Расположение розеток

Этот момент зависит от размеров кухни, количества, мощности электроприборов и, конечно же, ваших понятий об удобстве.

Наиболее удобные места установки — на кухонном фартуке, под выключателем при входе в комнату; для подключения пылесоса или фена, на оконных откосах или недалеко от подоконника.

Также вам потребуется несколько розеток за гарнитуром для плиты, духовки, стиральной машины и вытяжки.

И вот что лучше учесть:

  • Подключение для варочной панель, духового шкафа и микроволновки желательно вывести на выделенные электролинии. Если вы хотите, уезжая в отпуск, отключать все, кроме холодильника, тогда ему также потребуется отдельная линия;

Не забудьте рассчитать допустимую нагрузку на розетку с учетом мощности подключенного прибора;
Розетку для стиральной машины и вытяжки можно установить на задней стенке шкафчика; так вам легче будет ею пользоваться. Впрочем, есть и другой вариант розетки на пульте управления;
от нижнего края розетки до столешницы должно быть не менее 5 см, иначе подключение техники окажется очень неудобным, да и шнур быстро придет в негодность;
расстояние от стены до стоящего у нее электроприбора должно позволять вставить вилку, что усложняется в случае встроенной техники.

Основные правила разводки

Подключение кухонных розеток подчиняется важным правилам.

  1. Общая мощность бытовых приборов, подключенных к данной розетке, не должна быть выше, чем максимально допустимая.
  2. На кухню следует проводить столько линий, сколько нужно для питания всей техники плюс еще такого же количества.
  3. Если на кухне будут работать приборы с большой мощностью, для них необходимо завести отдельную линию, установив на нее автоматы.
  4. Бытовая техника с корпусом из металла нуждается в системе заземления.
  5. Не рекомендуется устанавливать розетки за холодильниками, духовками, вытяжками. Минимальное расстояние от этих приборов составляет 20 см.
  6. При размещении розеток необходимо учитывать их расстояние от столешницы. Оптимальный вариант — 15 см.
  7. Нельзя устанавливать розетки над раковиной и плитой.
  8. Перед началом монтажа надо составить подробный план.

Особенности монтажа

Рассмотрим примерный план монтажа розеток на кухне:

  1. Сделать разметку, обозначив, где какие точки будут размещены.
  2. Обесточить помещение.
  3. С помощью индикаторной отвертки проверить отсутствие тока.
  4. Проложить основной питающий кабель, устанавливая при этом автоматы или предохранители.
  5. Оборудовать систему изоляции кабеля. В бетонных стенах он прокладывается в гофрированных трубах, в гипсокартонных стенах — в полостях. Можно спрятать кабель в плинтусах.
  6. Установить подрозетники. Продеть через них кабель. Закрепить в стене с помощью раствора. Продолжать работу после его полного высыхания.
  7. Разобрать розетки на части, сняв с них накладки и отделив рабочий механизм.
  8. Зачистить кабель на 1 см от края.
  9. По очереди подсоединить провода к внутренней части розетки.
  10. Закрепить механизм в подрозетнике, используя шурупы.
  11. Закрыть внутреннюю часть декоративной накладкой.
  12. Пустить ток. Проверить правильность подключения с помощью любого бытового прибора.

Если все сделано правильно, проверка пройдет успешно, приборы будут работать. Если допущены ошибки, систему придется полностью разобрать и собрать заново.

Какие розетки лучше использовать?

Выбор розеток зависит не только от дизайна и планировки кухни, но и от особенностей их применения. В помещении для готовки уместны специальные изделия с повышенным уровнем влагозащиты – с силиконовыми мембранами (IP 44), оберегающими контакты в самой монтажной коробке. Такие изделия идут с крышками или шторками, благодаря которым мусор и брызги не попадают внутрь. Обычные накладные розетки применяются редко.

Если нужны дополнительные розетки на уже отремонтированной кухне, а портить стены или фартук не хочется, можно приобрести специальные выдвижные блоки и спрятать их в столешнице. При лёгком нажатии выезжает защитная деталь, открывающая доступ к сети. Ещё один вариант – накладная угловая электророзетка или угловой сетевой фильтр, которые устанавливаются под шкафчиком кухонного гарнитура.

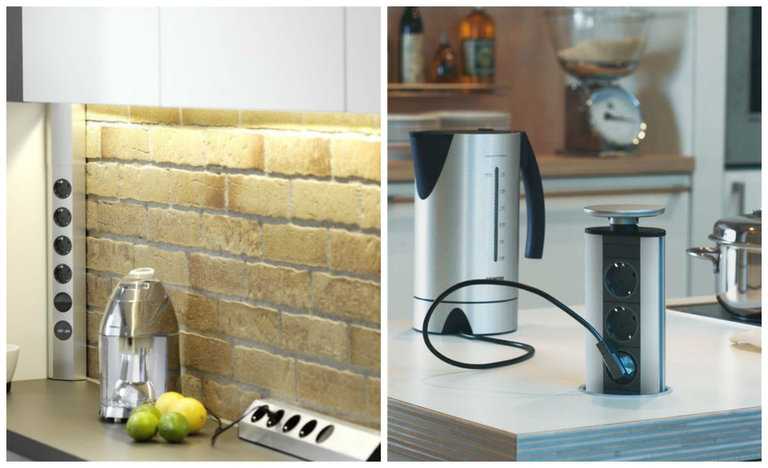

Встроенные в столешницу изделия отлично смотрятся и практически незаметны, но неудобны для постоянного использования. Такие устройства полезны, когда нужно подключить прибор на короткое время (блендер, комбайн или миксер), а для электрического чайника такой вариант будет не столь выигрышным.

На фото удобный тройник, открывающийся при необходимости. Если он не используется, крышка остается закрытой.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).

Как на кухне разместить розетки

Электрика на кухне

Проводка на кухне своими руками: пошаговая инструкция

Как выбрать розетки для кухни

Установка вытяжной вентиляции на кухне

Электрические розетки — как разместить их в отдельных комнатах

Если вы сомневаетесь в расположении электрических розеток в отдельных помещениях, можете попросить совета у электрика. Однако помните, что их расположение должно во многом зависеть от обустройства квартиры таким образом, чтобы пользоваться ими было удобно, с учетом потребностей всех домочадцев.

Размещение розеток в гостиной (схема)

Как вы уже знаете, больше всего электрических розеток требуется в той комнате, где будет располагаться телевизор и другие аудио-видео устройства. Лучше всего подойдет панель с несколькими розетками, расположенными рядом, так как это помогает скрывать от глаз торчащие кабели.

Кроме того, полезны одиночные или двойные розетки, расположенные через каждые 30-35 см над полом. Вы можете подключить их, например, к торшерам. Поэтому одна из этих розеток должна быть рядом с диваном. Одновременно подумайте о двойной розетке, которая позволит вам подключить ноутбук или зарядное устройство для телефона.

Схема размещения проводки и розеток в гостиной

Размещение розеток на кухне (схема)

Самыми важными электрическими розетками на кухне являются те, к которым вы подключаете основную бытовую технику: холодильник, плиту, посудомоечную машину, микроволновую печь, вытяжку. Часто такие розетки скрываются за кухонными шкафчиками, поэтому их расположение зависит от конкретного дизайна интерьера кухни.

Бытовых электрических приборов на кухне намного больше чем в других помещениях. Прежде всего подумайте о соответствующем количестве бытовой техники на столешницах, особенно там, где вы планируете поставить кофеварку и электрический чайник. Оба устройства должны иметь постоянный доступ к источнику питания, поэтому стоит запланировать дополнительную розетку для подключения редко используемых устройств, например, блендера или кофемолки. В зависимости от запланированного кухонного освещения могут потребоваться электрические розетки для подключения светодиодных лент под шкафами.

Как правильно расставить розетки на кухне, чтобы соблюдались правила техники безопасности? Прежде всего нужно помнить, что электрические розетки не должны располагаться возле раковины или прямо над плитой

Обратите внимание, что в случае сбоя все розетки должны быть в зоне доступности

Схема размещения розеток на кухне

Размещение розеток в спальне (схема)

Как расположить электрические розетки в спальне, чтобы пользоваться ими было удобно? Отвечая на этот вопрос нужно помнить, в этой комнате розетки будут полезны прежде всего в местах, где будут стоять прикроватные тумбочки. На каждую из них предусмотрите как минимум 2 розетки, потому что одна будет использоваться для подключения лампы, а другая — для зарядного устройства телефона или ноутбука. Розетки следует размещать низко, чуть выше пола или рядом с изголовьем кровати.

Дополнительные розетки могут потребоваться в зависимости от планировки комнаты. Например, для лампы у туалетного столика или для компьютера и принтера, если вы планируете установить письменный стол в спальне. Также стоит установить розетки рядом с гардеробной, чтобы можно было подключить, например, утюг или отпариватель для одежды. Подумайте и об освещении встроенного шкафа-купе — для этого потребуется доступ к электросети.

Схема размещения розеток в спальне

Размещение розеток в ванной (схема)

Электрические розетки для ванной должны быть оборудованны защитными шторками (крышками), чтобы предотвратить попадание влаги в розетку. В целях безопасности их не следует устанавливать рядом с душем или ванной. Чаще всего розетки в ванной ставят рядом с зеркалом.

Стоит подумать о размещении в ванной как минимум двух розеток, потому что мы используем все больше и больше устройств, требующих питания — электрические щетки, фены, выпрямители, бритвы, эпиляторы и т. д. Некоторым из них, например электрическим щеткам, требуется постоянный доступ к электричеству.

Дополнительные розетки потребуются при установке в ванной стиральной и сушильной машин. В них не будет необходимости, если вы планируете расположить их в отдельной комнате, например на кухне.

Схема размещения розеток в ванной

Как правильно разместить

Перед проведением ремонтных работ следует не только определить точное количество электророзеток, но и их местоположение на кухне.

Надо составить схему, на которой отображаются все предметы мебели, стационарная техника, расположение электрических устройств. Также следует пользоваться рекомендациями СНиП по расположению электрических точек.

Где располагать для встраиваемой техники

Если дома используются встроенные в мебель бытовые приборы, электророзетку лучше устанавливать на расстоянии не далее 1 метра. Она должно находиться в удобном и доступном месте.

Возможна установка точек питания за приборами, но это приводит к затруднительному доступу. Можно установить их в соседнем шкафчике или над столом.

Как лучше разместить для вытяжки

Вытяжку устанавливают над плитой. Над электрической или газовой плитой устанавливать электророзетки запрещено. Так как это опасное место, розетку следует монтировать под потолком на расстоянии 20-30 см.

Как сделать монтаж розетки, если на кухне будет стоять стиральная машина

Стиральная машина относится к категории мощных бытовых приборов. Для нее должна быть предусмотрена отдельная точка питания. Устройство должно быть рассчитано на подключаемую мощность, устанавливать ее можно за машиной, но так, чтобы пользователь мог добраться до розетки. Обычно монтируются на расстоянии 20-30 см от пола или на 20 см выше стиральной машины.

Как установить розетки для моечной машины: схема подключения

Посудомоечная машина, как и стиральная, является мощным прибором. Электророзетка для нее должна устанавливаться на высоте от 10 до 50 см от пола. Изделие должно быть с заземлением.

Установка для мелких бытовых приборов

Чтобы подключать мелкую бытовую технику, электророзетки монтируют на высоте 1-1,5 м. Желательно, чтобы они были чуть выше или на уровне столешницы.

Схема размещения: пример правильно планировки

Точных строгих правил, как должны размещаться электророзетки в комнате, нет. Это зависит от вида помещения, количества устройств, расположения мебели. Предлагается использовать классическую трехуровневую систему расположения:

  1. Первый уровень – на высоте 15 см от пола. Здесь устанавливаются точки питания для крупных агрегатов.
  2. Второй уровень – от 110 до 130 см от пола. Подходят для мелких бытовых приборов, переносных устройств. К этой же категории относятся электророзетки, расположенные на фартуке.
  3. Третий уровень – 200-250 см. Используются для вытяжки и осветительной системы.

Подобная схема подходит для стандартных размеров мебели.

Электрические розетки — цены и стоимость установки

Если это не известный бренд, электрические розетки стоят недорого. Самый простой вариант без заземления стоит меньше всего 2-3 доллара, розетка со штырьком будет стоить на доллар дороже. Самые дорогие — специальные антенные или компьютерные розетки от 7 долларов. Самые простые выключатели освещения (одинарные и двойные) стоят примерно 3-4 доллара.

Как видите, выключатели и розетки недорогие, однако их установка обойдется в копейку, особенно если для их монтажа потребуется штробление стен. Цена услуги может быть ниже, если она выполняется бригадой, которая монтирует всю электропроводку в доме, т.е. в рамках одной комплексной услуги.

Монтаж подрозетников и штробление стен для скрытой проводки

Количество розеток


Сколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила – под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола. Под категорию стационарной техники попадают – холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Распространенные ошибки

Отдельно хочу акцентировать ваше внимание на нескольких ошибках, которые допускаются слишком часто. Не стоит так делать, поскольку последствия могут оказаться крайне неприятными

  • Монтаж розеток до заказа мебели. Все чаще применяются встраиваемые бытовые приборы в кухонную мебель. Плюс на столешницах размещают разное оборудование, которое работает от сети. Если сначала сделать розетки, а потом заказать мебель, часто точек окажутся закрыты гарнитуром. Длины кабеля может не хватить, и придется их удлинять. Что еще хуже, тянуть переноски и использовать разветвители;
  • Мощные бытовые приборы через удлинитель. Очень часто в своей практике встречал дома и квартиры, где холодильники и стиральные машины работают от удлинителя. Это большая ошибка, которая может привести к тяжелым последствиям. Их нужно подключать только напрямую в розетку. И желательно с выделенной линией, то есть со своим автоматом. Это касается мощной техники;
  • Обычные розетки в мокрых зонах. Применение устройств без нужного уровня влагозащиты грозит коротким замыканием и перегоранием всего в вашем доме. Потому около моек всегда используйте розетки типа IP44 и IP54.

Есть и другие ошибки, которые допускают люди. Но о них уже поговорим в другой раз.

Рекомендации по проводке и автоматам

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Розетка для холодильника

Определенного правила относительно выбираемой высоты для розеток на кухне не существует и мастер сам подбирает параметры в соответствии с моделью холодильника или другой бытовой техники

Современные холодильники имеют шнур, который редко превышает полтора метра, поэтому очень важно точно подобрать место установки прибора. Если розетка на определенной высоте будет в удалении от самого прибора, то вскоре придется менять кабели или саму розетку

Устанавливаются розетки не ниже двадцати сантиметров над полом. Такое требование связано с тем, что кухни – это помещения с повышенной влажностью и вода может залить пол. На высоте свыше двадцати сантиметров электрические провода будут в полной изоляции от воды.

Говоря о холодильниках, то оптимальной высотой для этого прибора считается от 30 до 90 сантиметров над уровнем полов. Розетка, расположенная на такой высоте хорошо защищена от проникновения влаги, а также к ней свободно можно добраться.

Важно также учитывать и такой момент, что иногда приборы нужно отключать из розетки, (к примеру, для размораживания). Конечно можно агрегат передвинуть для того чтобы добраться до розетки, но лучше еще на этапе планирования учесть этот момент

Поэтому не стоит устанавливать электроточку непосредственно за холодильником.

В основном розетки не устанавливают за крупногабаритной техникой, ведь в ходе эксплуатации будет сложно к ним добраться. Для габаритного оборудования оптимальным расположением электроточки будет с правой или левой стороны от прибора. Если длина кабеля от холодильника позволяет, то можно разместить розетку выше самого прибора. Так она не будет бросаться в глаза и прибор без затруднений можно будет отключить.

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и наличия готового плана помещения, на котором указано где будут находиться хотя бы основные приборы и мебель. Это подскажет, как сделать правильную расстановку блоков розеток, а предполагаемая мощность приборов подскажет к каким из них надо тянуть отдельный провод, а какие можно посадить на одну линию.

Размещение розеток практически ничем не ограничено – нельзя размещать их ближе чем в полуметре от газовой трубы и 60 сантиметров от раковины. Из соображений безопасности не стоит размещать розетки ниже чем 15 см от поверхности пола.

В общем, на кухне в этом вопросе предоставляется практически неограниченная свобода действий, если правильно рассчитать проводку.
