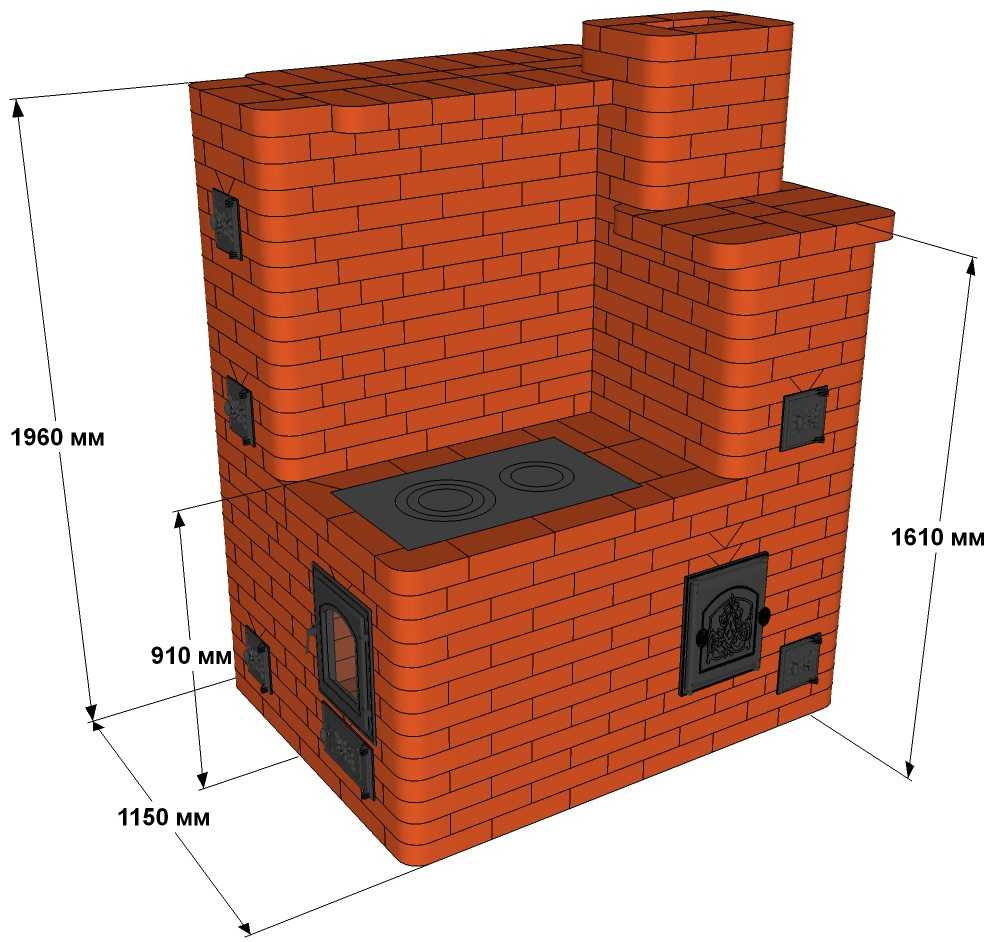

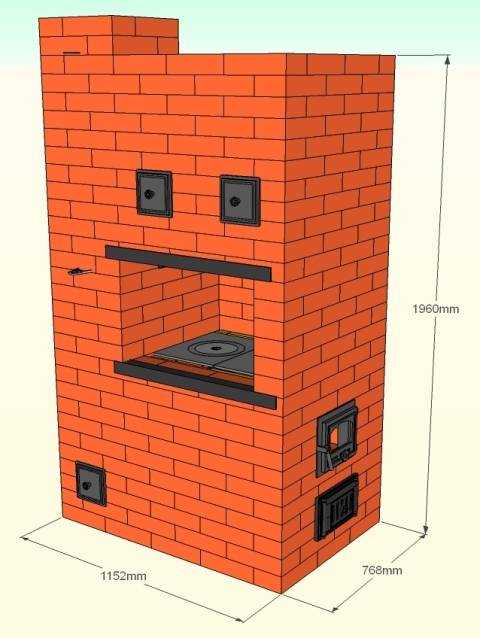

Печь-шведка с духовкой и плитой: виды, преимущества, как сделать своими руками (пошаговая инструкция и обучающее видео)

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

очень высокая скорость монтажа – от дня до нескольких минут;
не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Делаем печь на дровах для дома: Инструкция по постройке печи из кирпича

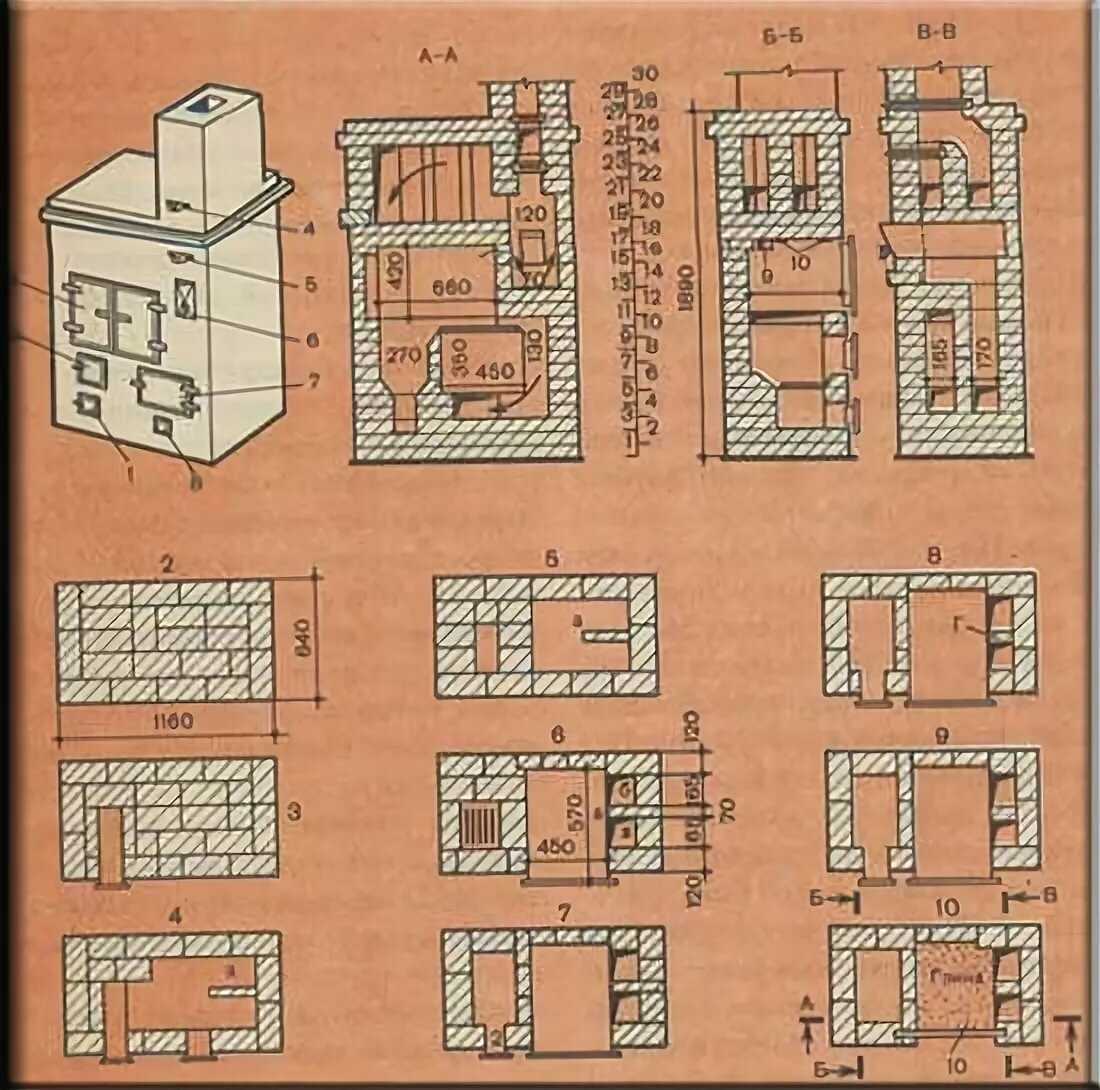

Такая печь оптимальна для отопления двух комнат или дома площадью 30-40 кв.м.

Печь имеет три дымовых канала, расположенных вертикально. Их протяженность более четырех метров. Имеет два режима топки — летний и зимний.

Для работы приобретаем:

керамические кирпичи полнотелые марки М175 — 400 штук;
кирпичи огнеупорные – 20 штук (ШБ8);
плита двухконфорочная чугунная 70х40 см;
задвижки 28х18 см – 2 штуки;
дверца топочная 27х30 см;
поддувальные дверцы 2 штуки 15х16 см;
инструменты для кладки (мастерки, емкости для растворов и т.д.).

Сооружаем фундамент для печи и приступаем к выкладке первого ряда. Он наиболее важный, так как задает габариты печи. Толщина вертикальных швов не более 8 мм.

Второй ряд: производим перевязку начального ряда и закладываем основу под противопожарную разделку.

Третий ряд: формируем камеру для сбора золы и устанавливаем дверцу поддувала.

Четвертый ряд: продолжаем строительство камеры для сбора золы. А в дальнейшем топочную камеру будем футеровать шамотным кирпичом. В этом же ряду производим крепеж прочистной дверцы и формирование нижнего горизонтального канала.

Пятый ряд: поддувальную дверцу перекрываем одним цельным кирпичом, так как ее длина всего 14 см. Продолжаем строительство горизонтального канала и противопожарного разделения между печью и стенами дома.

Шестой ряд: делаем перекрытие прочистной дверцы и горизонтального нижнего канала. При этом мы видим образующиеся два вертикальных дымовых канала 12х12 см.

Обозначим левый канал цифрой 1 (будет напрямую соединяться с дымовой трубой), правый – цифрой 3 (длинный канал для прохода газов и обогрева печи в зимний период). Размеры отпускного канала 25Х12 см.

Седьмой ряд: продолжаем формировать каналы и устанавливаем топочную дверцу.

Восьмой ряд: перевязываем ряд номер семь и формируем второй вертикальный канал печи.

Ставим задвижку летнего хода. Если ее открыть, дым напрямую будет поступать в трубу, не перегревая помещение чрезмерно. Если задвижку закрыть, дымовые газы будут поступать в канал номер 3 и проходить по длинному пути, прогревая всю конструкцию печи и, соответственно, помещение.

Девятый ряд аналогичен восьмому. Подготавливаем подпорку для установки замкового перекрытия топочной дверки.

Десятый ряд: перекрываем топочную дверцу и соединяем канал 1 и канал 2. Здесь будет происходить переход дымовых газов из второго канала в первый при топке в зимнем режиме.

Из шамотного кирпича выпиливаем прорези для решетки колосника и укладываем внутрь печи. Заднюю стенку изолируем минеральной ватой.

Продолжаем кладку стенок печи и укладываем колосниковую решетку.

Далее производим футеровку печи шамотом.

Достраиваем перевал.

Производим укладку чугунной плиты 40х70 см. (11 ряд).

Сначала плиту укладываем на кирпичи «насухую», производим карандашную разметку периметра плиты. Болгаркой выпиливаем выемку в кирпичной кладке для плиты. Глубина углубления 10-15 мм. Укладываем уплотнитель (асбестовый шнур). Сверху кладем плиту. Проверяем ее горизонтальность.

12 ряд: делаем трехканальный отопительный щиток.

13 ряд перекрывает предыдущий и так далее до 18 ряда. В 18 ряду устанавливаем вторую задвижку. 19 ряд – продолжаем строительство. 20-21 ряд: перекрываем все каналы, кроме первого. 22 ряд: начинаем строительство дымовой трубы.

Такие печи на дровах из кирпича способны быстро обогреть помещение, и пригодны для приготовления пищи. После завершения строительства актуально сделать отделку печи натуральным или искусственным камнем, керамической плиткой или произвести штукатурку поверхности.

Несколько советов по безопасной эксплуатации

После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
Закрывать вьюшку можно только после полного прогорания дров.
Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Печи для беседки: схема и чертеж

Поскольку любая печь и ее составляющие — это объекты повышенной пожароопасности, необходимо во время их строительства соблюдать такие правила:

Беседка должна соответствовать размерам печи и защищать ее от осадков.
Фундамент будущей печи должен возвышаться над уровнем воды во время осадков или весеннего паводка.
Вокруг печи предусматривается, свободное от мебели и легко воспламеняющихся материалов, пространство.
Вокруг топки необходимо наличие 3 метров свободного пространства, вокруг боковых поверхностей — не менее 1 метра.

Размер печи зависит от ее функциональных возможностей.
Источник огня располагают подальше от электрической проводки, газовых труб и деревянных построек.

Внимание! Для строительства обязательно выбирать негорючие материалы

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

подпечья, используемого для сушки дров, его делают не всегда;
холодной печурки для хранения кухонной утвари, ее также может не быть;
шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
щеки – передней стенки горнила;
устья печи – отверстия между щеками;
перетрубья – ниши, над которой начинается дымоотводящая труба;
вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

Традиционная конструкция русской печи

Русская печь состоит из:

Подпечье. Оно необходимо для сушки и хранения дров.
Холодная печурка — это маленькая выемка для хранения посуды.
Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
Вьюшка — это дверца, которая перекрывает полностью дымоход.
Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Описание русской печи: базовое строение

Схема русской печи может быть разной, она может быть той или иной модели, но в любом случае она обязана быть отопительно-варочной, а кроме того – непременно иметь лежанку и духовку. Прежде чем приступить к работе над подобной конструкцией, следует ознакомиться с ее подробным строением, чтобы узнать все составные части, их функции и устройство. Привычная схема типичной русской печи имеет следующие составные элементы:

Холодная печурка характерна именно для данного типа печи. Может служить для хранения посуды. Не является обязательным атрибутом.
Подпечье служит для сушки и хранения запасенных дров. Не слишком функциональная часть, поэтому имеется не у всех видов печей.
Шесток – особая ниша, которая находится перед горнилом. Здесь нередко устраивается плита для приготовления пищи. Если же ее нет, то на шестке хранят пищу, приготовленную в горниле. Так она будет оставаться горячей.
Горнило, или варочная камера. Обычно туда кладут дрова, сюда же помещают чугунок для русской печи или другую жаростойкую посуду для приготовления еды. Свод камеры обладает уклоном в направлении ко входу. Такая геометрия обеспечивает накопление нагретого воздуха под потолком: именно он участвует в нагреве боковых стен и лежанки печи.
Под – это дно варочной камеры или горнила. Данный печной элемент также имеет уклон к входу, облегчающий передвижение посуды. Поверхность пода желательно отшлифовать.
Перетрубье – специальная ниша над шестком, дымоходная труба начинается как раз над ней.
Душник (другое название самоварник) – устаревший элемент, предназначавшийся специально для самоварной трубы, вставляемой в данное отверстие. Сегодня этот элемент в печах почти не делают из-за его ненадобности.
Вьюшка – особое окошко с дверцей, полностью перекрывающей дымоход. Через нее можно добраться до регулирующей тягу заслонки, представляющей собой обработанную пластину. Вместо заслонки сегодня чаще используют задвижку.
Тепловой канал, расположенный над шестком.
Место, где находится заслонка.
Над горнилом, позади дымохода, расположена лежанка. При топки печки эта часть замечательно прогревается, и долго остается горячей. Раньше в холодное время ее использовали в качестве кровати, поэтому размеры ее были соответствующие.

На современных чертежах русских печей некоторые традиционные элементы старинной печи заменены или вовсе удалены. Вместе с этим новое устройство сделалось более компактным, удобным и функциональным. В печи появился водогрейный бак и плита для готовки. Еще одно отличие современной модели заключается в том, что в нем часто предусмотрен сильный нагрев подтопочного отдела. Такое устройство обеспечивает гораздо лучший и быстрый нагрев печи, которая, в свою очередь, лучше нагревает воздух в помещении.

Наличие различных отделов в конструкции устройства позволяет нагревать только плиту для варки в теплое время, не нагревая при этом все помещение и экономя топливо. В зимнее время задействуются все элементы устройства, прогреваются все имеющиеся каналы, и печь начинает выполнять множество функций. Одновременно она является плитой и духовкой, отапливает помещение и греет воду, являясь при этом уютной постелью.

Печь в ее современном варианте может поддерживать необходимую температуру на площади до сорока квадратных метров.

Печь имени мастера Быкова: схема, особенности

Эта маленькая компактная печка пользуется популярностью, если нужно обогреть небольшой дом. Она не имеет ни плиты, ни духовки, но на ура справится с тем, чтобы поддерживать тепло даже в трех комнатах (при грамотном расположении, разумеется). Так как ширина ее совсем небольшая, сам конструктор назвал ее «толстой и теплой стенкой».

Стандартные габариты: 51х140х215 (без трубы) или 2х5 1/2 кирпича. Из достоинств отметим очень простую кладку без каких-либо сложных конфигураций. Теплоотдача составляет 2400 ккал/ час (по 980 ккал/ час приходится на каждую из боковых частей). Габариты сечения дымоходного канала – 130х260 см.

Конструкция разделяется на две части – топочный и газоотводящий отсеки. Внизу два канала, вверху – пять. Интересно, что верхние каналы на 2/3 перекрываются кирпичами так, чтобы образовалось «сито». Это «сито» не дает напрямую выходить теплу в трубу.

Итак, главные достоинства этого варианта

Русские печи в интерьере

Не обращая внимания на развитие технологий и возникновение на рынке модных чугунных камер сгорания, которые обрамляются в разные декоративные порталы, российская печь все также остается распространенной. Разумеется, она поменялась не только внешне, но и конструкционно. Стала более функциональной, удобной и неопасной, также, при ее оформлении применяют технологии строительства и материалы, которые способны повышать КПД, а еще художественную составляющую.

Имеет хорошие стороны и минусы

Преимущества

Дома из дерева – база архитектуры древней Руси. И, не обращая внимания на развитие технологий и возникновение материалов для строительства, из которых строятся сооружения, дерево также занимает особе место. Подобные дома наполнены уютом, и российская печь только дополняет особенную душевную атмосферу. Установка русской печи в доме из дерева должна выполняться с соблюдением условий безопасности, установленным нашим законодательством.

Из кирпича – это классика. Прежде подобного рода конструкции строились из самодельного глиняного кирпича, который проходил процесс обжига на костре. Изделия имеют внушительные размеры благодаря наличию варочной панели, отсека для выпечки, лежака для приятного отдыха.

Вариант из кирпича — это классика

Преимущества:

Кирпич длительнее всех других материалов стынет. Печь возведенная из него будет длительнее отдавать тепло после затухания огня. В результате комнаты очень долго останутся тёплыми.
Конструкция большого размера способна нагреть даже большой дом многоэтажные. Это реально если она монтируется в середине дома, а дымоотвод выводится вверх в середине стен, которые делят комнаты на втором этаже. Сегодня дымоотвод уже не делают из обыкновенной кладки из кирпича. Он изготавливается из оцинкованных или труб из нержавейки, которые проходят в середине отсека, размещенного в середине стен. И если по ходу дымоотвода сделать решетки для вентиляции в отсеках, то тепло, исходящее от трубы распространяться будет по помещениям.
Кирпич не нагревается до температуры, способной создать пожар. Этот материал для строительства очень долговечный и практичный. Он может применяться как основу для нанесения штукатурки для декоративных работ, оклейки плиткой и остальными материалами для отделки. Корме того, он может служить без реставрации в течении 30 лет.
Стоимость подобной конструкции не высокая по сравнению с приобретением топки из чугуна и портала из мрамора. Необходимо выделить, что подавляющая часть стоимости отводится созданию хорошего фундамента.

Стильно и современно

К несчастью, как и прочие, кирпичные не лишены минусов. К ключевому можно отнести тот момент, что для конструкции из кирпича придется строить мощный фундамент. Это может быть монолитная или армированная конструкция. Если же установить кирпичную без фундамента, пол под ее массой может просесть.

Меры предосторожности

Русскую кирпичная печь можно ставить не во всех частях дома. Место зависит от особенностей конструкции сооружения. Лучше когда затея о возведении возникает на шаге проектирования дома. Тогда существует возможность правильно высчитать расположение, а еще сделать подходящий фундамент.

Российская сказка у вас дома

Альтернативные варианты

Среди многообразия типов установки в домах из дерева отопительных систем, необходимо отметить два ключевых:

Облицовка прекрасной плиткой

Сейчас эти варианты стали реже применять для установки в приватных домах. Не обращая внимания на их притягательность они по множеству показателей уступают обычным русским печам.

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

подходит только шамотный кирпич ША-8, ШБ-8;
размеры блока 230*123*65 мм, 230*113*65 мм;
марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
кирпич не должен крошится, при ударе раздается звонкий звук;
края блока ровные, острые, сколов и трещин нет.

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

размеры одного блока 250*120*65 мм;
прочность марки М125, М150;
цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
при ударе раздается металлический звонкий звук;
нет трещин, сколов.

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

определятся количество боков для сплошного 1-го ряда;
полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Разновидности порядовок

Порядовка печи с варочной панелью

Начинающим мастерам можно воспользоваться одним из хорошо зарекомендовавших себя проектов небольших очагов:

С одноконфорочной панелью. Делается буквально в течение одного рабочего дня. Корпус поднимается на высоту 80 см, сверху ложится плита, внутрь вставляется колосник, стальная труба выводится на улицу через стену.
Для отопления смежных комнат. Очаг оборудуется регистром с трубами, радиатором и расширительным баком. Циркуляция жидкости осуществляется за счет разницы в массе нагретого и холодного носителя.
Со щитком и низким топчаном. Нагревательное устройство, где практически полностью используется производимая тепловая энергия. Из топки дым поступает в каналы под лежаком, а уже затем греет расположенный на втором этаже щиток на дымоходе.

Конструкции печей и их размеры

Конструкция и размер уличной печи зависит от её вида.

Русская

Этот вариант имеет самую сложную конструкцию, которая состоит из следующих частей:

Опечек — полость, предназначенная для хранения дров.
Печурка — углубление для просушки топлива.
Шесток — площадка перед топливником для размещения посуды перед закладкой в печь или после приготовления блюда.
Под — нижняя поверхность варочной камеры.
Топливник — полость, куда закладываются дрова.
Перетрубье — место для сбора дыма из топливника, который уходит в дымоход.
Душник — маленькое окошечко, служащее местом отвода дыма. Оно также ведет напрямую в дымоход.
Вьюшка — заслонка для полного перекрытия дымохода. Внутри располагается вторая заслонка, контролирующая тягу печи.
Лежак — пространство над топливником, которое используют как спальное место или для хранения кухонной утвари.

Внешние размеры печи могут отличаться и выбираются в соответствии с желанием домовладельца и величины участка, на котором конструкция будет возводиться. Кроме того, нужно учитывать длину лежака и наличие дополнительных функциональных особенностей, например, углубления под казан и т. п.

Глубина фундамента зависит от внешних размеров печи и особенностей грунта, но не может быть менее 50 см. Для чугунных элементов конструкции существуют установленные нормы.

Наименование	Размер в см	Количество в шт.
Дверца	Топка	20х20,5	2
—	Поддув	25х14	2
—	Вентиляция	Произвольный	1
Решётка	Колосник	38х25	1
Задвижка	26х26	1
18х14	1
14х14	1
Вьюшка	23	1
Заслонка	Топливник	45х38	1
Водонагревательный короб	50х12х28	1
Варочная поверхность с двумя конфорками	40х70	1
Прутья из стали	100х5х1,2	1
143х2,5х0,2	1

Камин

При строительстве уличной печи-камина не рассчитывают тягу, так как прибор не предназначен для обогрева. Чтобы организовать правильный дымоотвод, нужно лишь соблюдать установленные нормы для каминных труб. Площадь сечения не должна быть меньше 12% от диаметра входного отверстия топливника.

Фото 1. Уличная печь-камин из кирпича. Установлена под крышей беседки, дополнительно имеет столешницы и раковину.

Внешние размеры камина зависят от желания домовладельца, но при закладке фундамента его делают на 50 см больше будущей печи. Глубина основания — от 40 и более см. Для строительства потребуются:

Наименование	Размер	Величина	Количество
Бетонные плиты	75х50х5	см	5
50х50х5	см	2
Блоки из газобетона	65х40х10	см	3
Шамотная плита для топки	Зависит от желаемого размера топки	1
Медный лист	1 (толщина)	мм	1
Уголок из латуни	20х20х2	мм	1
Минераловолокнистая плита	120х60х1,9	см	1
Латунный прут	Произвольный	1
Кронштейны из оцинкованной стали	15х15х0,5	см	10
Кирпич облицовочный	230х114х65 или 250х120х65	мм	Зависит от внешних размеров камина
Клинкерные плиты	20х20	см	20
Прут с квадратным сечением	8х8	мм	1

Тандыр

Тандыр имеет круглую форму, поэтому фундамент делают таким же. Так как это самый лёгкий вариант уличной печи, то его глубина может быть от 20 см.

Точную величину рассчитывают с учётом особенностей грунта.

Оптимальная высота тандыра — 100 см.

Нижний диаметр может увеличиваться по желанию владельца, но идеальными являются параметры от 60 до 80 см.

Верхняя часть конструкции заужена до размеров от 40 до 60 см.

Важно! Величина сужения указана с учётом оптимального диаметра тандыра — 60—80 см. При укладке первого яруса печи делается поддувало

Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи

При укладке первого яруса печи делается поддувало. Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи.

Виды печей на дровах из кирпича

Отопительные;
Для приготовления пищи (предшественники современных плит);
Варочно-отопительные (сочетание двух предыдущих моделей);
Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

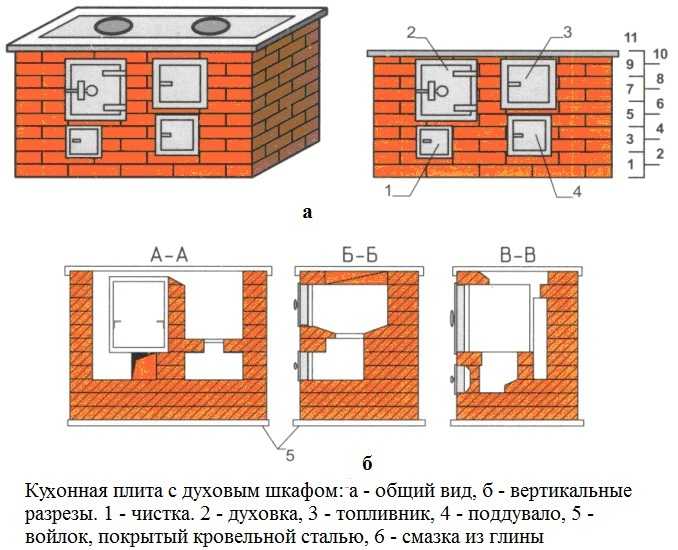

Печь отопительная с духовкой — пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Тонкости приготовления кладочного раствора

В отличие от обычного, кладочный раствор для печных работ приготовить гораздо сложнее. Конечно, можно купить готовую смесь в строительном магазине — такая найдётся, если хорошо поискать. Но, если целью ставится самостоятельное изготовление печи, раствор мы также будем готовить своими руками.

Кладочные растворы для печей подбираются, в зависимости от используемого кирпича:

Если для кладки применяется полнотелый кирпич марки М150 и более, используется глинопесчаный раствор в соотношении глины и песка приблизительно 1:2. Его же используют для облицовки печи керамической плиткой.
Для кладки тугоплавкого кирпича используют растворы на основе тугоплавкой глины с добавлением песка.
При использовании шамотного кирпича применяют растворы из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в соотношении примерно 1:3–4.
Кирпичные трубы в промежутке чердачного помещения кладутся с использованием цементно-песчаного раствора.

Глина — мягкая нерудная горная порода, и, как всем известно, из неё можно лепить скульптуры, посуду, производить кафель и прочее. Трудность заключается в оптимальном подборе сырья — в природе глина встречается в разном виде, и может быть «постной», нормальной или «жирной». Мастерство печника заключается в подборе оптимального соотношения глины и песка с тем, чтобы получить идеальный кладочный раствор.

Для проверки качества глинистого раствора применяется множество известных с давних пор способов. Самый простой из них — «замесить» глиняное тесто, скатать тонкий жгутик и попробовать изогнуть его. Чем меньше радиус изгиба, при котором жгутик начинает трескаться — тем лучше раствор.

Другой, очень точный способ: из подготовленного «теста» скатайте шарик и осторожно сожмите его между двух дощечек. При сжатии на треть диаметра нормальная глина начнёт покрываться тонкими трещинами

Если шарик рассыпался ещё раньше — раствор слишком «тощий». Если трещины появились при сжатии комочка глины на половину диаметра — раствор жирный. В любом случае, лучше получить более жирный раствор, чем постный.

Как сделать печь-шведку с духовкой и плитой своими руками: пошаговая инструкция
