Монтаж инфракрасного теплого пола под ламинат своими руками

Сравнение систем ИК теплых полов

У каждой системы теплых полов имеются свои достоинства и недостатки. Они должны учитываться при подборе нагревательной системы для определенного помещения.

Сравнение полов:

разогревается пленочный пол быстрей второго варианта, но хуже прогревает пространство;
пленка менее прочная, чем кабельные системы. Официальные поставщики устанавливают срок службы пленочных систем в течение 8–10 лет. Потом нагревательные элементы греют хуже. Для стержневых ИК полов срок эксплуатации составляет не менее 10 лет;
ремонт произвести проще у пленочного пола. Если одно звено перестало греть поверхность, это слабо повлияет на тепло в помещении, так как шаг между нагревательными каналами минимальный. При поломке стержня, его обязательно придется менять, раскрывать пол;
пленочный пол быстрее монтировать

Длительность работ, обычно, не превышает 7–8 часов;
устанавливая кабельные полы, важно учитывать расстояние укладки. В случае неправильного монтажа пол может слабо прогревать комнату, или перегревать поверхность покрытия

Пленка изначально создается с правильными параметрами;
прогрев ламината или линолеума требуется минимальный, чтобы покрытие не пришло в негодность. Системы ИК отопления здесь не должны служить основным источником тепла.

Завершение работ

В специально подготовленное в стене отверстие устанавливается и закрепляется терморегулятор. Провода от излучателей подводятся к терморегулятору и соединяются в нужных клеммах. Стандартное соединение включает в себя по две клеммы для тепловых датчиков, питания излучателей и подведения общего электропитания. Обязательно предусматривается заземление.

Перед изготовлением окончательного напольного покрытия производится тестирование инфракрасного теплого пола. Для этого подается электропитание и проверяется работа нагревателей в различных режимах, установленных терморегулятором. Испытание считается успешным при отсутствии искрения и нагрева в местах электрических контактов. Нагрев пола должен происходить равномерно и в заданном температурном режиме.

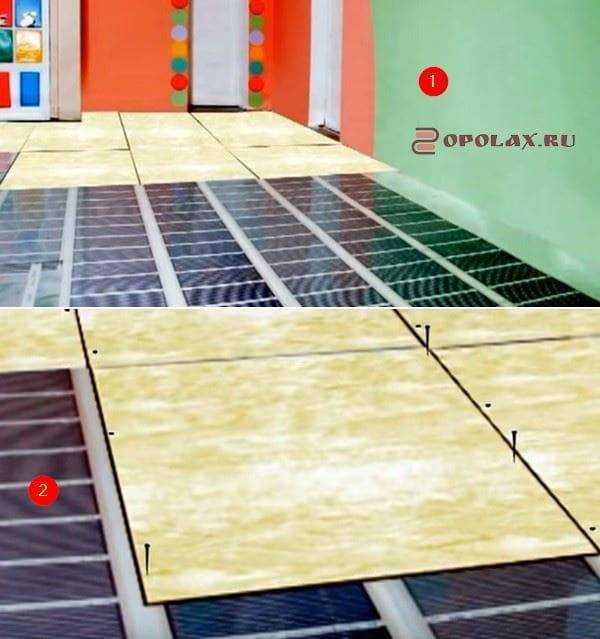

Конструкция инфракрасного подогрева полов

Для деревянного дома лучше использовать инфракрасный пол пленочного типа. Это термостойкая система, в которой размещаются различные конструкции с электрическими шинами. Установка возможна как на этапе строительства деревянного дома, так и после. Отличают несколько видов пленочного инфракрасного пола (ИК в дальнейшем):

  • сверхтонкий.
  • пастообразный.
  • проводной.

Для деревянного дома самый лучший вариант — пастообразный. В термостойкую пленку этого инфракрасного теплого пола включены пласты из карбоновой пасты. Между собой элементы с пастой соединяются шинами, которые выполнены из меди. Эти шины тоже вварены в термопленку. При попадание тока в шины карбоновые пласты начинают излучать инфракрасное излучение. Длина волны инфракрасного теплого пола, в зависимости от конструкции, может быть 5-20 мкм. Чем выше волна, тем большую площадь она способна прогреть.

В частном доме в зимней период воздух имеет повышенную сухость из-за радиаторов и батарей, ИК система не сжигает кислород и климат в помещение не изменим.

Где применяют систему инфракрасного пленочного пола?

Большинство инфракрасных полов применяется в районах, где имеются мягкие климатические условия. Кроме того, они идеальны для обогрева помещений во время периода межсезонья, со средним уровнем температуры воздуха.

Область применения ИК полов:

  • жилые, общественные здания;
  • хозяйственные сооружения;
  • гаражи, теплицы, иные постройки, не имеющие возможности отопления централизованным способом;
  • в сельском хозяйстве, к примеру, на инкубаторах или яслях для выращивания молодняка;
  • на аэродромах, чтобы защищать взлетно-посадочную полосу от вероятного обледенения в зимний период;
  • на спортивных площадках, автомобильных стоянках.

Преимущества и недостатки пленочного теплого пола

Плюсами данного способа обогрева являются:

  • низкая стоимость комплекта материалов. Нужно купить только пленку, терморегулятор и соединительные провода. Не нужно тратиться на дорогостоящую стяжку;
  • легкость монтажа. Подготовить пол, расстелить и подключить пленку довольно легко. Никаких специальных знаний для этого не требуется;
  • быстрота монтажа. Пленка расстилается и подключается буквально за несколько часов и это можно сделать даже в одиночку;
  • пленочный теплый пол может быть единственным источником обогрева. Это позволяет отказаться от радиаторов отопления.

Преимущества и недостатки пленочного теплого пола

К минусам пленочного теплого пола можно отнести:

  • сравнительно высокое энергопотребление. Если пленочный теплый пол используется как единственный способ обогрева, то в комнате размером 20 м2 пол будет потреблять около 1,5 кВт/ч;
  • быстрое остывание пола. Поскольку тепло накапливается только в верхнем слое покрытия, при отключении нагрева, пол достаточно быстро остывает;
  • зависимость от работы электросетей. При плановом или аварийном отключении электричества, отключается и обогрев. В некоторых случаях в сочетании с быстрым остыванием пола это может стать проблемой.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

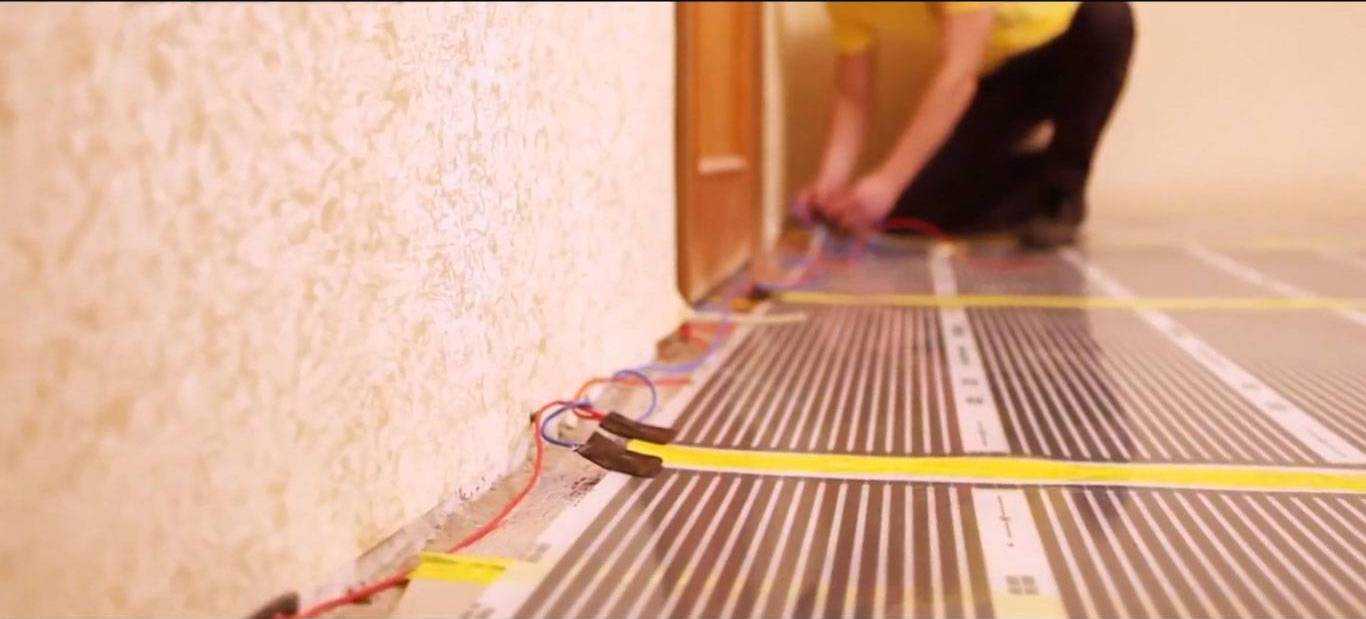

Далее нужно заняться подключением пленочного пола

Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м?

Устанавливается он рядом с подведенной проводкой

Устанавливается он рядом с подведенной проводкой.

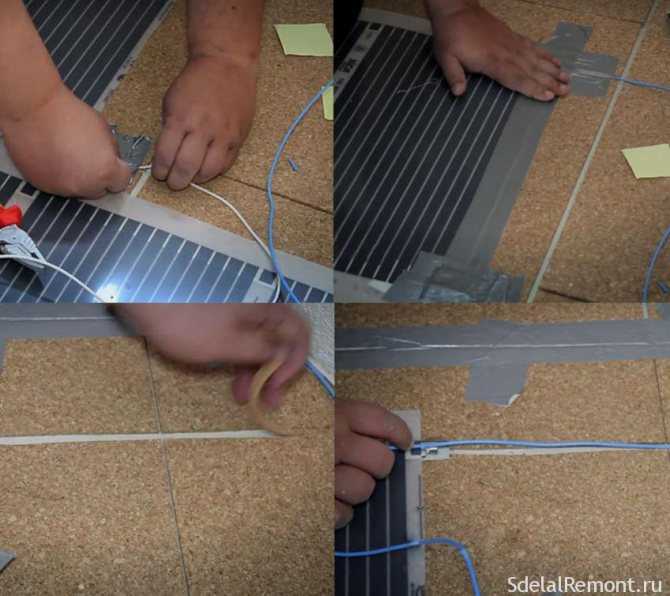

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0?С;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90? на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:

Где можно использовать

Используется инфракрасный теплый пол может в любых жилых помещениях, в хозяйственных постройках, теплицах, гаражах и помещениях для содержания животных, где затруднено создание централизованного отопления. При низких температурах термопленка позволяет предотвратить замерзание крыльца или труб.

В регионах с суровым климатом инфракрасный пол может применяться только в качестве дополнительного обогрева, он может помочь в случаях аварийного отключения отопления или перед наступлением отопительного сезона. Для того, чтобы теплый пол служил в качестве основного источника отопления, следует покрыть инфракрасной пленкой минимум 70 процентов полов.

Принцип действия пленочного пола следующее: в основе покрытия лежит инфракрасная пленка, которая обладает уникальными свойствами. Это полимерное покрытие излучает инфракрасные лучи дальностью от 5-20 мкм. Пленка бывает различной толщины и мощности, действие обеспечивает излучатель – карбоновая углеродная паста, которая запаяна внутрь покрытия.

Внутрь подается электричество, которое благодаря способности карбона передавать тепло обеспечивает эффективную работу теплого пола. Это гениальное изобретение обеспечивает тепло в помещении. Инфракрасные лучи высвобождают энергию с поверхности, которая преобразуется в тепло, оно прогревает воздух и находящиеся в помещении предметы естественным образом. При этом воздух становится приятно теплым и комфортным.

Важно! Нагревать инфракрасные теплые полы можно не более чем до +35 градусов!

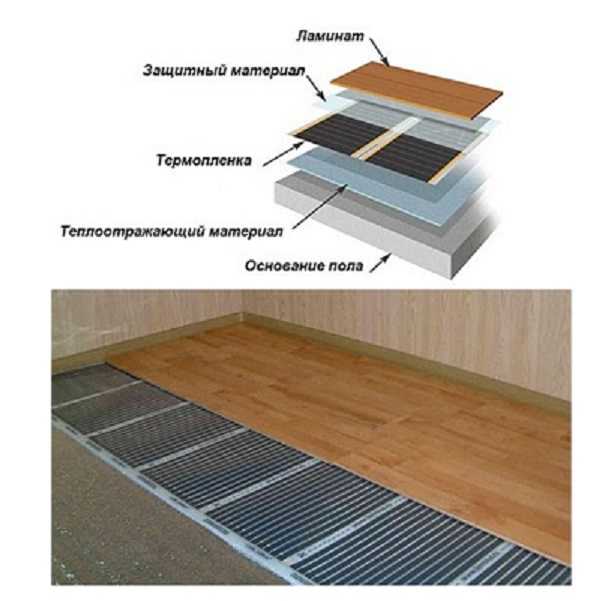

Укладка ламината

Прежде чем укладывать ламинат, требуется защитить устройство от попадания воды. Для этого оно закрывается полиэтиленом, который стелится внахлёст, с заходом на стены. Швы проклеиваются скотчем.

У плит первого ряда срезаются шипы с одной стороны. Этой стороной ламели кладутся к стене, с отступом 10 мм — технологический зазор, в который размещается прокладка. Зазор необходим для свободного сужения или расширения материала при изменении температуры.

Доски второго и последующих рядов прикладываются к соседним панелям под углом 45 градусов, и защёлкиваются при  помощи замков. Последнею дощечку следует монтировать с помощью струбницы,

Когда весь отделочный материал уложен, по периметру комнаты монтируются плинтуса, они прикроют технологические зазоры.

Технология укладки пола в домашних условиях

Для работы вам понадобится:

Рулон инфракрасной пленки;
При выборе пленочного пола следует обратить внимание на потребляемую мощность конструкции, температурные режимы и экологические параметры.
Качественное инфракрасное покрытие выделяет отрицательные ионы, которые наполняют комнату и препятствуют появлению плесени, пыли и разного вида грибков.
Идеальным вариантом станет пленка с двумя режимами работы: нагревом помещения и удержанием тепла. Приблизительный расчет расхода электроэнергии не должен превышать 40 Ватт/м?.

Наиболее экономным вариантом станут механические модели

Они просты в использовании и отлично подойдут для небольших помещений

Контактные зажимы;
Зажимы представляют собой небольшие металлические крепления, которые пригодятся для соединения пленочного пола с сетевым кабелем.

Терморегулятор;
Терморегулятор не входит в комплект теплых полов, поэтому приобретать его придется отдельно.

Наиболее экономным вариантом станут механические модели. Они просты в использовании и отлично подойдут для небольших помещений.

Для масштабных площадей лучше использовать программируемые регуляторы. Так вы сможете контролировать температуру, задавая режимы работы системы самостоятельно, тем самым снижая затраты на электроэнергию.

Электронный терморегулятор всегда покажет вам точную температуру пола благодаря наличию дисплея. Его сенсорный аналог обеспечит вас информацией еще и о нагреве воздуха.

Электропроводка и изоляция;
Обычно входят в комплект вместе с инфракрасной пленкой.

Теплоотражающий материал;
Наличие подобной прослойки между полом и инфракрасными пластинами позволит максимально сократить тепловые потери.
При выборе учитывайте планируемое напольное покрытие. Для линолеума и ковролина выбирайте материалы с мягкой прослойкой, а для ламината и плитки – с твердой.

Обратите внимание, чтобы в состав не входила алюминиевая фольга. Лучше отдать предпочтение лавсановой пленке. Скотч;

Скотч;

Шумоподавляющая подложка.
Для ламината подойдет также полиэтиленовая пленка, а для ковролина – оргалит.

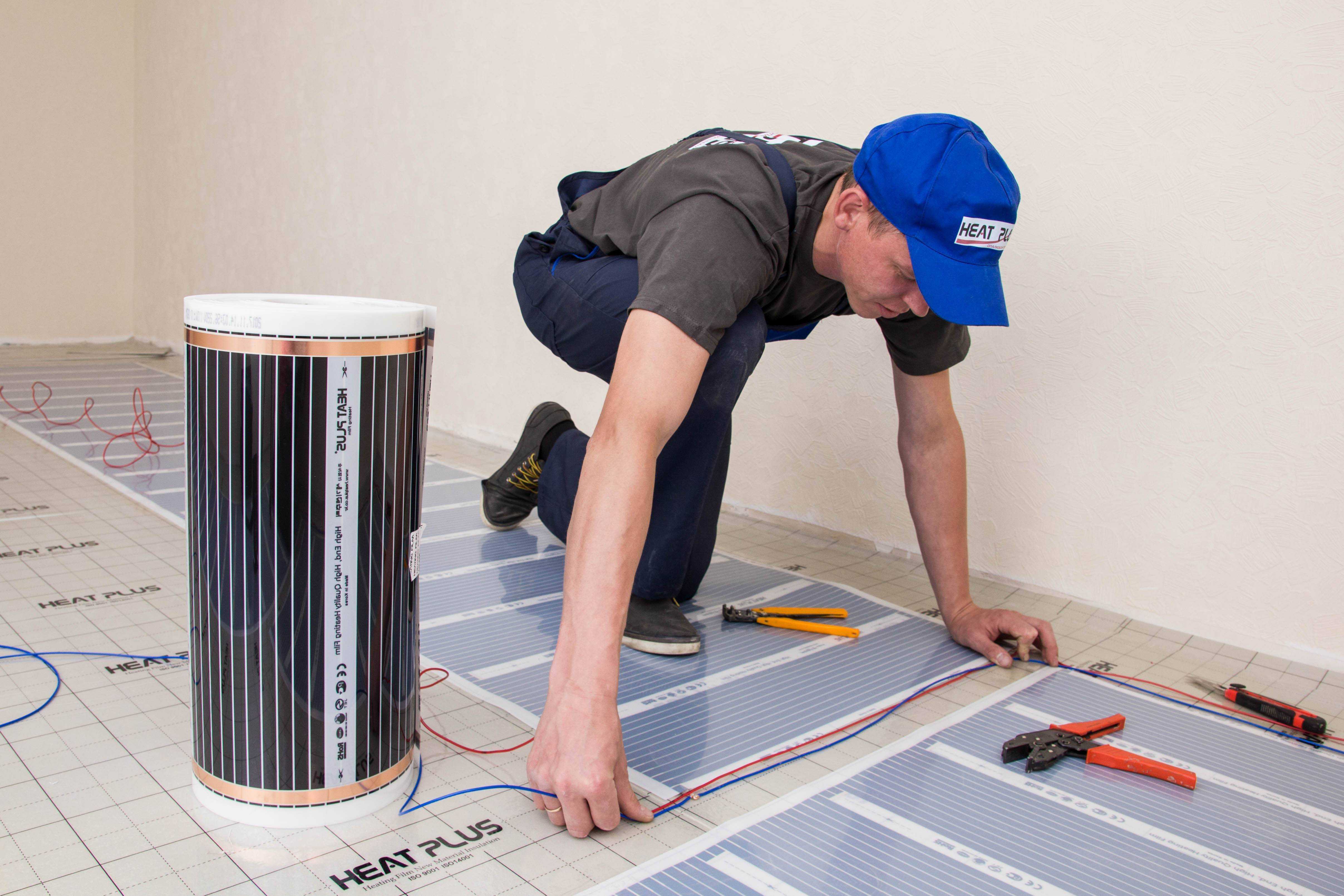

Пошаговая инструкция, как произвести укладку инфракрасного пола своими руками

  1. Замерьте участки, которые вы хотите обогреть. При этом учтите, что на них в дальнейшем не должны находиться предметы бытовой техники и мебели без ножек. Кроме того, все источники тепла вроде каминов, духовок и отопительных труб должны находиться минимум в 20 сантиметрах от пленки;

Выберите подходящее место на стене для установки терморегулятора;

Очистите поверхность пола от посторонних предметов и строительного мусора;

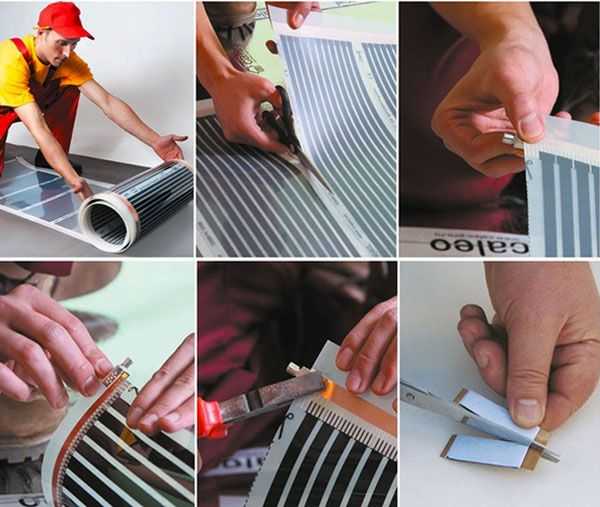

Разверните рулон инфракрасной пленки и разрежьте ее вдоль полос нагрева по специально выделенным линиям.
При этом старайтесь сохранить максимальную длину (в пределах 8 погонных метров). Это значительно уменьшит количество подключаемых проводов;

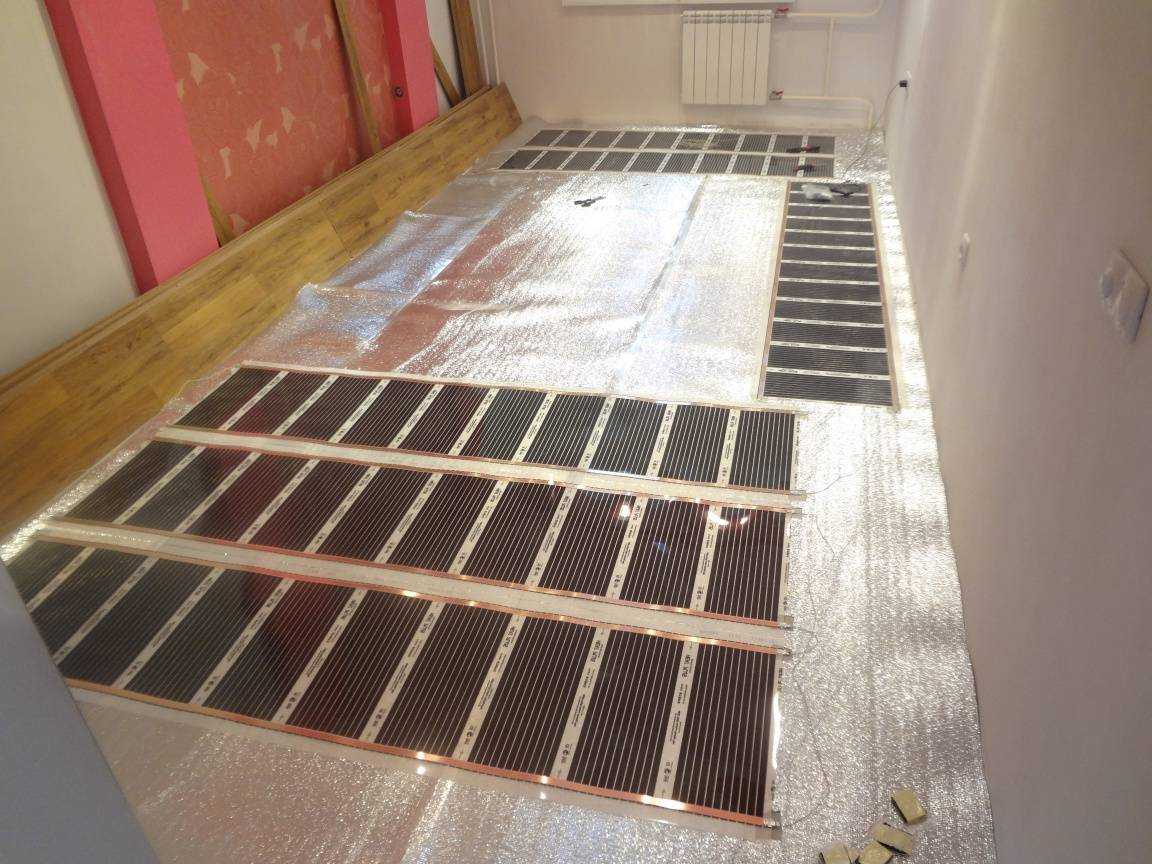

Разложите теплоотражающий материал на очищенную основу и закрепите листы между собой скотчем;

Поверх отражающей прослойки выкладывайте подготовленные полосы пленки так, чтобы медная полоса оказалась снизу.Все контакты направьте в сторону предполагаемого места расположения терморегулятора. Проследите, чтобы пленка нигде не пересекалась с плинтусами и прочими элементами декора;

Закрепите контактные зажимы с помощью пассатижей, молотка или специального заклепочника на металлические токоведущие полоски.
Клема должна разместиться таким образом, чтобы заклепка крепилась к токоведущей стороне, а сам зажим находился между слоями пленки (на медных вставках пленка двухслойная). Убедитесь в прочности крепления;

Используйте входящую в комплект битумную изоляцию на линиях отреза медной полосы и на срезе серебряных контактов внутри инфракрасной пленки;

Прикрепите пленку скотчем к теплоотражающему материалу.

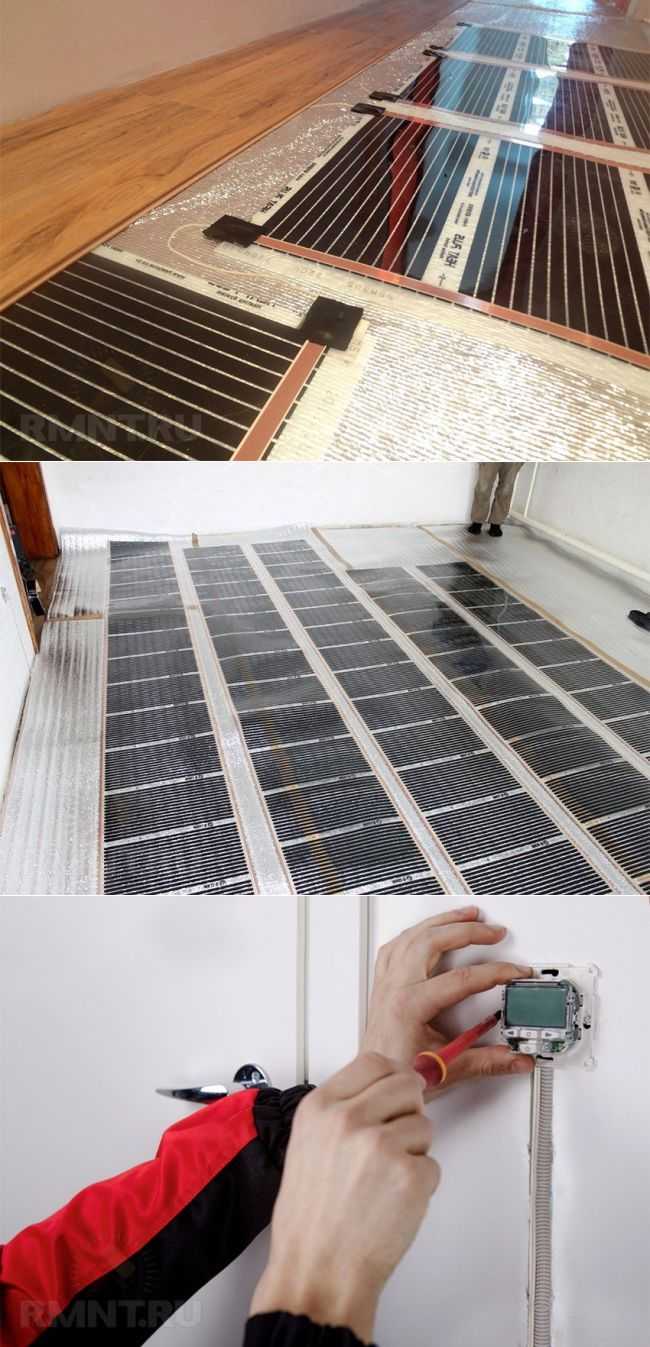

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

  1. Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
  2. Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
  3. Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д

В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах

Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

  1. ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
  2. ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод

Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий

Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка

Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа.

В то же время стяжка застывает около 4 недель.

Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т. к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Особенности и характеристики инфракрасного пола

Чтобы правильно подобрать вариант, который покажет все свои преимущества перед остальными системами, нужно правильно подойти к выбору.

Учитывайте:

  1. 1. Толщину пленки при выборе пленочной разновидности конструкции. Данный показатель зависит от параметров полимера и карбонового слоя. Чем больше толщина, тем выше уровень защиты от механического воздействий.
  2. 2. Ширина рулона. Если у материала достаточная ширина, он меньше перегревается, одновременно с этим лучше отдает тепло. Этот параметр влияет на простоту установки.
  3. 3. Скорость прогрева. Качественные модели подобного пола имеют скорость отдачи тепла от 5 до 10 секунд.
  4. 4. Устойчивость к высоким температурам. Типовые изделия выдерживают температуру до +80 градусов, максимально устойчивые — до +130 градусов.
  5. 5. Наличие токопроводящих полос, которые должны быть изготовлены из сплава меди и серебра. И чем больше последнего компонента, тем качественнее будет конструкция.
  6. 6. Мощность. Этот параметр варьируется в пределах 130–450 Вт/м2. Все зависит от площади пола, его материала. К примеру, для ламината и линолеума показатель — в пределах 160 Вт/м2, а вот для керамогранита — от 220 Вт/м2. Более мощные модели используются для обогрева промышленных зданий и помещений (в мастерских, саунах).

Важно обращать внимание и на цвет основы — она должна быть молочной. Это говорит о применении безопасного и прочного полимера при производстве инфракрасного пола

2.1

Преимущества конструкции

Еще несколько лет назад конструкцию теплого пола можно было обустроить только с применением специального кабеля и нагревательных матов. Такие изделия отличались огромным потреблением электроэнергии. Поэтому была разработана более экономичная в эксплуатации и эффективная система.

У инфракрасного пола существуют следующие преимущества:

  1. 1. Принцип тепловой передачи. Объяснить это довольно просто: инфракрасное излучение воспринимается человеком как «родное» согласно физиологическим законам. Такое тепло схоже с солнечным.
  2. 2. Вырабатываемое излучение преодолевает напольное покрытие без потерь, обогревая предметы в комнате. Это делает их вторичным тепловым источником. За счет этого воздух в помещении не высушивается, бактерии гибнут, у самого воздуха нет неприятного запаха, он очищается.
  3. 3. Маленькая толщина пленки (она гибкая, прочная, можно свернуть в рулон) или стержней. За счет этого можно без проблем выложить инфракрасный пол под любое покрытие — от ламината до плитки, даже под ковролин. Необязательно делать цементную стяжку. Благодаря этому монтировать теплый пол можно в любое время, а не только при серьезном ремонте.
  4. 4. Простой монтаж. Даже человек, не имеющий особых навыков, сможет провести установку, причем достаточно небольшого списка инструментов.

К эксплуатационным преимуществам относят:

  • надежность;
  • экономичность применения;
  • быстрый прогрев комнаты;
  • простоту использования;
  • длительный срок службы.

2.2

Недостатки пленочного пола

Но у такой конструкции есть и свои минусы, о которых стоит помнить.

Минусы:

  1. 1. Электроэнергия. К одной из проблем относят зависимость конструкции от электрической энергии. Поэтому, если в загородном доме наблюдаются проблемы с этим фактором, это может стать серьезным недостатком.
  2. 2. Нагревание мебели. Этот недостаток можно отнести к любым видам теплого пола. Чтобы решить эту проблему, нужно использовать мебель на ножках, чтобы между полом и изделием было свободное расстояние в 3–5 см для циркуляции воздуха. Иначе пол начнет перегреваться, что негативно скажется на его состоянии.

Чтобы решить эту проблему, многие планируют зоны обогрева, где выстилается пленка, а на остальных участках устанавливают крупногабаритную мебель. Это тоже имеет ряд неудобств. Например, если будет желание сделать перестановку, придется либо снова учитывать расположение необогреваемых зон, либо поднимать напольное покрытие и переклеивать пленку.

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

Последовательность действий при установке

Подключение терморегулятора к электросети

Подключение можно осуществить двумя способами:

  1. Подключить через розетку с помощью штепсельной вилки.
  2. Провести трехжильный провод в заранее подготовленной штробе от терморегулятора к розетке.

Для того, чтобы подключить регулятор вторым способом, необходимо установить его под розеткой. Для этого делается отверстие под обычный подрозетник. С помощью коронки высверливается отверстие, в которое устанавливается коробка. Также есть специальные коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует обратить внимание на контакты, расположенные сзади прибора, они обозначены тремя буквами которые указывают на разные цвета провода:

  • L – фаза, коричневый или красный провод;
  • N – ноль, синий или голубой провод;
  • PE – заземление, желто-зеленый или желтый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в инструкции. О том, как выполнить штробление стен, мы рассказали в отдельной статье.

Итак, подключить терморегулятор к теплому полу можно следующим образом:

  • Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
  • Провод от сети необходимо подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
  • К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (к примеру, к 1 и 2 клемме будет выполняться подключение питающего кабеля).

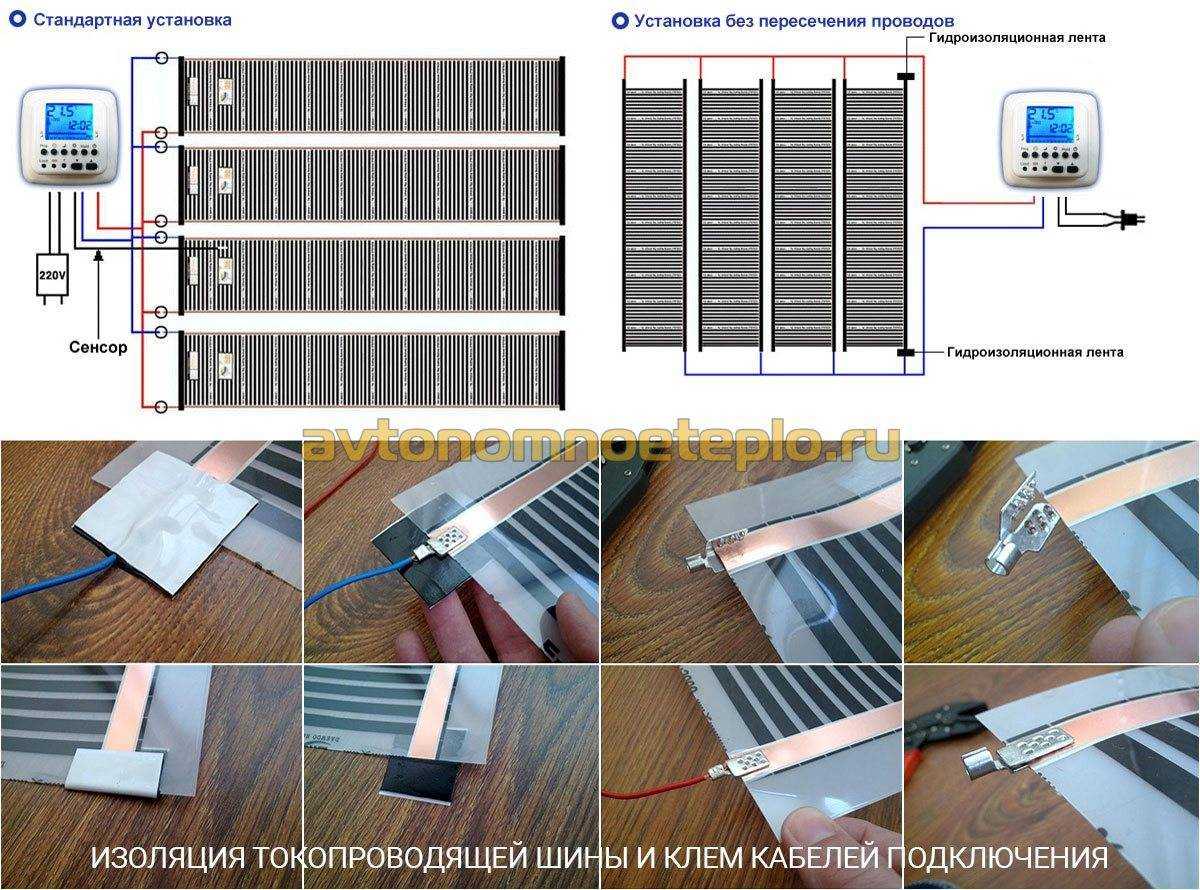

Также важно понимать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старые дома без заземления. Также бывает теплый пол одножильный или двухжильный, это тоже влияет на способ монтажа. Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой или другим напольным покрытием, поэтому его следует так установить, чтобы в случае неисправности его можно было изъять, не повредив напольное покрытие

Несмотря на простую схему подключения терморегулятора важно внимательно прочитать инструкцию, ведь при неправильном подключении теплый пол работать не будет. На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по такой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Теперь вы знаете, на какой высоте осуществлять монтаж и как правильно подключить провода от системы обогрева и термодатчика к регулятору.

Будет полезно прочитать:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
