Как сделать камин из кирпича своими руками?

Разновидности каминов

Наиболее распространенные кирпичные камины подразделяют на два типа: встроенные и пристенные.

Встроенные

Встроенный камин

Монтируются внутри несущей стены, внутри которой расположен и дымоход. Это достаточно сложный вариант для самостоятельного строительства, и, как правило, создается он заранее – еще на этапе проектирования дома.

Пристенные

Самый удобный вариант для самостоятельной кладки. Такой камин можно выложить на даче или в частном доме собственными руками, даже не имея в этом деле опыта.

Сделать это можно на любом этапе – как при строительстве самого дома, так и уже в готовом помещении. Единственное, с чем придется повозиться, если кладка планируется в жилом здании, где закончен ремонт, – создание отдельного фундамента для камина или печи.

Пристенный горящий камин

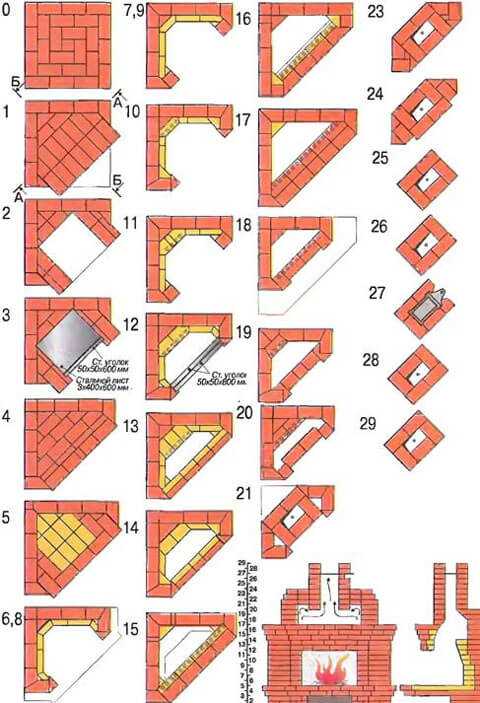

Пристенные камины делятся на два вида: прямые и угловые. Угловые располагаются в углу, на стыке двух стен, имеют достаточно компактные размеры, поэтому занимают меньше пространства. Сделать угловой камин несколько проще, чем прямой, но схема порядовки у него отличается, и материала потребуется меньше.

Конструкция внутренней части камина

• Топливник и подтопливник (ниша, где происходит процесс горения и пространство под ней).
• Портал (внешняя часть камина, которая декоративно оформляет топку).
• Поддувальный канал (для доступа воздуха к пламени).
• Колосниковая решетка.
• Камера для золы.
• Дымовая задвижка (выдвигающаяся, в виде диска или в виде барабана).
• Дымовой карниз (выступающая в виде свода конструктивная часть камина, расположенная над открытой частью топки).
• Хайло (часть камина для сбора дыма).
• Дымоход.
• Дымовой зуб.
• Каминная полка.
• Насадки на трубу для защиты от ветра и обеспечения пожарной безопасности.

Общие этапы подготовки и постройки чертежа камина

Прежде чем строить чертеж, определяем желаемый вид камина, бюджет на его строительство, расположение в доме, внешний вид, включая отделку. Черновой вариант строят вручную, на листке в клетку, чистовой – на компьютере или той же бумаге, но уже точно сверяясь с размерами и масштабом.

Важно! Если планируется строительство кирпичного камина, необходимо учитывать его размеры (6,5 х 12 х 25) и размеры шва (около трех миллиметров)

• Измеряем помещение, где планируется установка камина, рисуем схему, придерживаясь масштаба. Должно получиться два чертежа: внешний вид камина и его разрез в вертикальной плоскости.
• На каждом чертеже обязательно помечать размеры, масштаб и вид используемого кирпича.
• Отмечаем на чертеже глубину фундамента (от пятидесяти сантиметров до полутора метров).
• Производим расчет топливника (камеры, где происходит сгорание топлива). Отношение объемов комнаты и ниши камина 1:50.
• Схематично строим портал камина. Отношение глубины к высоте два к трем или один к двум.
• Дымоход (отверстие) высчитывают и чертят в отношении к топке 1:8.
• Длину трубы вычисляют, измеряя расстояние от основания камина до козырька крыши и прибавляя к этому значению минимум 100 см.

Минимальный внутренний периметр трубы – 140 х 270 см.

После выполнения расчетов и построения изображения камина в пространстве, приступают к серии чертежей, отображающих каждый ряд кладки (вид сверху или горизонтальный разрезы).

Устройство каминной топки

Конструкционно топка состоит из следующих элементов:

• Основание
• Стенки
• Дымосборник
• Колосниковая решетка
• Дверца
• Шиберная заслонка
• Зольник

Основание

Основание топки принято делать каменным или кирпичным, но у металлических моделей оно, как правило, чугунное. В отличии от стального, данные материалы не деформируются под действием тяжести и высокой температуры.

Стенки

Стенки могут выполняться из стали, чугуна, шамотного кирпича или отсутствовать вовсе (например, у открытых моделей). Каждый из материалов обладает своими «за и против», принимать решение необходимо исходя из предпочтений или после совета специалиста.

В кирпичной топке заднюю стенку необходимо наклонить, боковые – расширить. Иногда придают более сложную скругленную форму поверхностям, чтобы увеличить теплоотдачу.

Многие аспекты кладки мы уже описывали в статье о том как сложить печь из кирпича, переходите и узнайте подробнее

Дымосборник

Предназначен для удаления угарных газов и дымов наружу. Он может являться отдельным элементом или быть непосредственной частью топки. Материал у него аналогичный с ней. При этом, свод необходимо располагать выше топочного окна.

Колосниковая решетка

Через нее зала попадает в зольник, к углю или дровам поступает кислород для горения. В каминах на газовом или жидком топливе решетка отделяет топку и горелку. Она делается из огнеупорной керамики или чугуна и должна выдерживать температуры, достигающие 1000 градусов.

Дверца

Дверца может быть одного из двух типов: открытая или закрытая. Наибольшее предпочтение отдают стеклянным моделям, позволяющим визуально наблюдать за процессом горения.

Шиберная заслонка

Шиберная заслонка перекрывает дымоход. Уменьшая тягу, дрова медленно тлеют внутри топки, продолжая выделять тепло.

Зольник

Зольник предназначен для сбора продуктов горения и в традиционных моделях выполняет роль поддувала. Иногда его делают в виде выдвижного ящика, который свободно достается и стряхивается. Отверстие под поддувало должно оснащаться заслонкой для регулирования тяги.

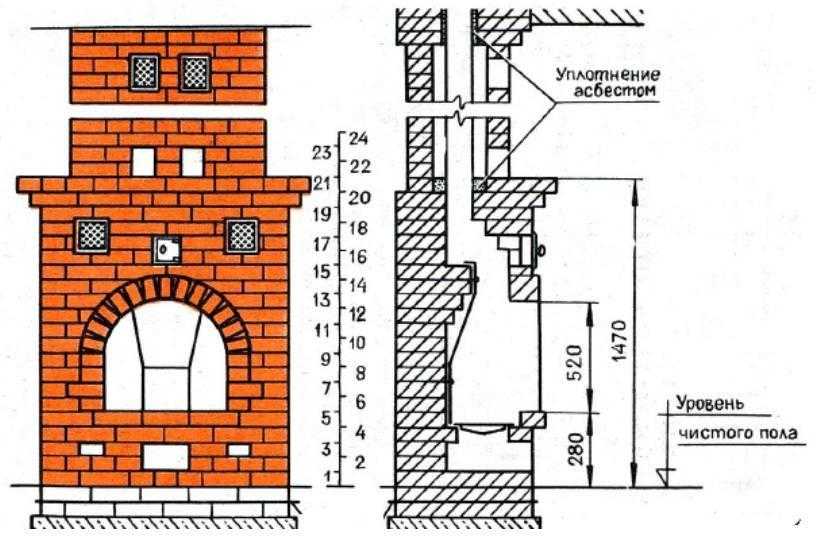

Схема камина из кирпича

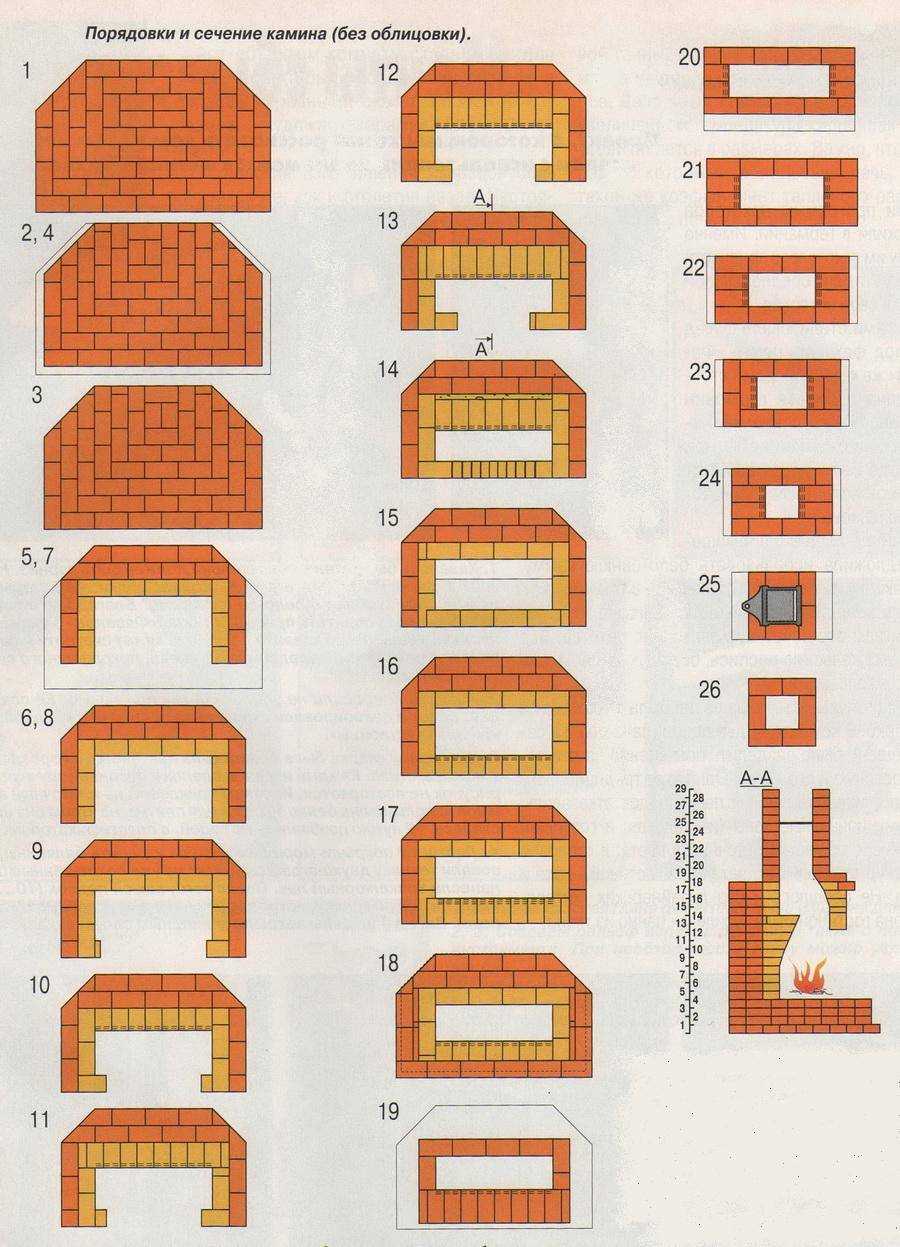

Чертежи каминов: просто о сложном

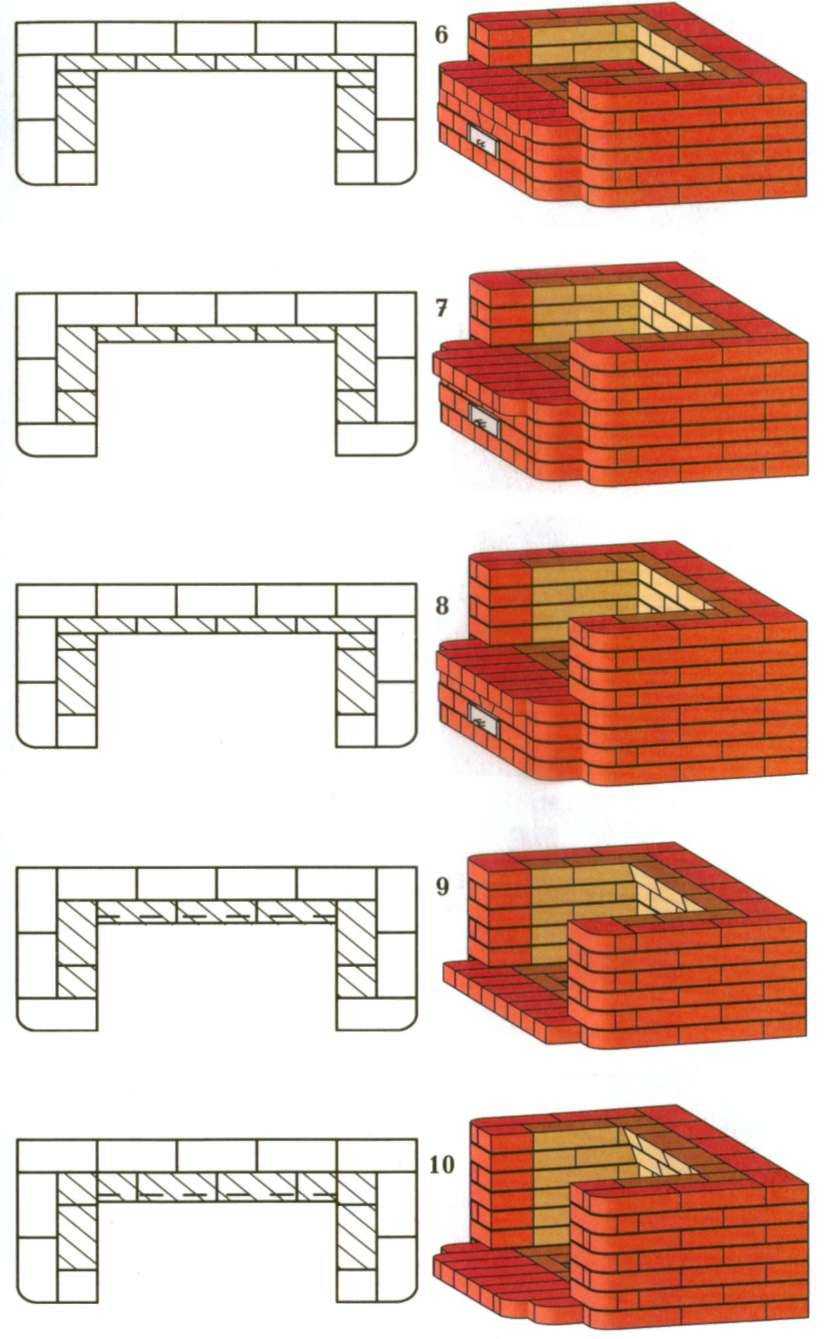

Остальные ряды представляют собой:

• 2 и 3 ряд укладывается всплошную, при этом следует учитывать высоту топки, которая должна на 25 см быть выше напольной поверхности.
• 4 ряд закладывает каминное основание.
• 5 рад называется поддувало-зольником. В данном случае необходимо установить 3 металлические полосы, которые будут использоваться в качестве опоры под колосниковую решетку.
• 6 ряд размещает полосы опоры, именно на него и укладывается вышеупомянутая решетка.
• 7 ряд закладывает нижний окладный портал для камина своими руками.
• 8 – 30 ряды образуют портальные стенки, в данном случае следует обязательно перевязать все швы.
• 11 ряд начинает образование наклонного зеркала для стены, находящейся сзади.
• 14 и 14 ряды формируют портальное перекрытие, в то время как зеркальная кладка по-прежнему продолжается, так как она будет завершена только на 16 ряду. Затем начинается зубная кладка, с дымоходной стороны зуб необходимо промазать глиняным раствором.
• 17 и 19 ряды закладывают фасад, облицовка камина кирпичом на данном этапе должна быть стесана по направлению к хайлу (прочитайте: «Чем облицевать камин — советы по облицовке»).

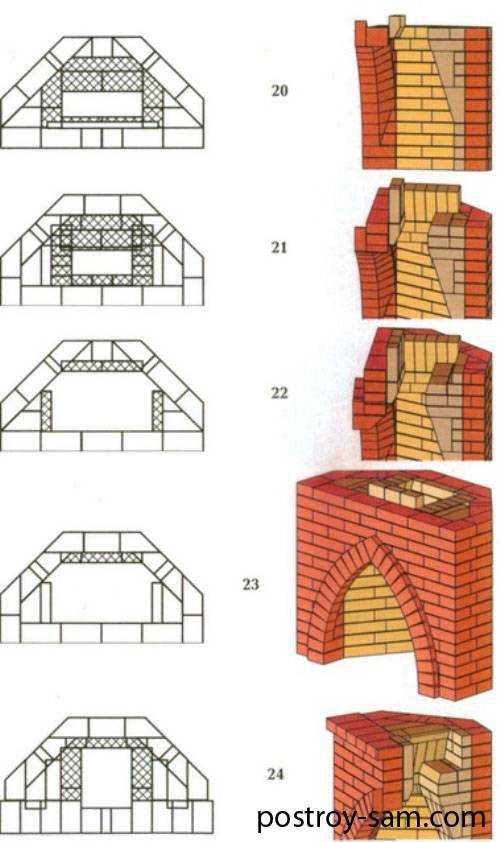

• 20, 21 и 22 ряды закладывают дымоходное отверстие. Размер дымохода для камина должен быть в пределах 0,14 х 0,24 метров. При этом на 22 ряду следует монтировать задвижку.
• 23 ряд формирует дымоходное отверстие и придает ему форму ласточкиного гнезда.

Какие бывают типы уличных каминов

Оформить уличный камин на своем загородном участке можно различными способами. Много зависит от того, будете ли вы просто наслаждаться видом открытого пламени или ваш камин будет еще использоваться в качестве барбекю, либо в качестве печки.

В том случае, если уличный камин на вашем участке будет являться просто якорным сооружением площадки для релаксации, для создания уюта в уголке вашего участка – то можно построить камин как домашний очаг классической формы.

Такое сооружение будет иметь все классические элементы домашнего камина. Вам предстоит сделать собственно топку и дымоход. Это основные элементы. Также вы можете обустроить камин дополнительными элементами, такими как подставка для дров или декоративные полочки. Единственным отличием от домашнего камина будет защита от от воздействия влаги из атмосферы. Для этого вокруг камина можно организовать навес.

садовый камин — фото

Материал для изготовления уличных каминов может быть самым разным: от легкого металлического очага до капитального каменного сооружения. Естественно, что любой используемый материал должен быть огнеупорным.

Как вариант, уличный камин может быть соединен с забором, окружающим ваш участок. Интересно создание камина в углу участка, в месте смыкания стен забора. Также камин на улице можно сделать и отдельно стоящим. Но в этом случае вам придется больше потрудиться над окружающим ландшафтным дизайном, чтобы уличный очаг не выглядел инородным предметом. Для этого можно использовать, например, живую изгородь, посадки деревьев. Можно также возвести декоративную стенку, которая впишет ваш уличный очаг в окружающее пространство.

Кроме того, необходимо помнить, что в продаже имеются и готовые уличные камины, которые просто устанавливаются на определенное место. В таких устройствах имеется стальной лист, обычно круглой формы. Также готовые уличные камины могут комплектоваться решетками для барбекю или гриля. Такие сооружения могут окружаться специальным противопожарным поясом, который представляет собой площадку, заполненную негорючим материалом.

Уличный камин может быть и передвижным. Вы сможете убирать его в холодное время года в кладовую, а в теплое время устанавливать в любом понравившимся вам месте.

камин из кирпича, встроенный в стену забора

Изготовить такие переносные и отдельно стоящие камины можно, если имеются навыки работы с металлом. Вам придется разрезать металлические листы, гнуть их и при помощи сварки формировать из них готовое сооружение.

передвижной камин из железа

Впрочем, переносной уличный камин вовсе и должен быть массивным сооружением. Его вполне можно изготовить из обрезков металла, сформировав из них очаг. Элементарный уличный камин может выглядеть как большая металлическая корзина. Ее вполне можно сделать из кусков арматуры и обрезков металлического листа, зафиксировав между собой сваркой или даже вязальной проволокой. При определенных творческих способностях такому переносному камину можно придать необычную форму, например сделать его в виде летающей тарелки.

Дровница для дома

Дровница может располагаться на участке рядом с домом, а может и внутри загородного жилища.

Для чего она нужна?

К тому же часто носить дрова в дом по охапке, которой хватит ненадолго, мало кому захочется. Каждый владелец хочет иметь достаточный запас дров, чтобы не ходить за дровами на улицу. Поэтому-то многие и решаются на устройство дровницы в доме. Сделать её своими руками простое дело, особенно если есть проект будущего сооружения. Отметим, что современные дровницы могут быть стационарными или мобильными. Последние — отличное решение для переноски дров. А стационарные лучше всего походят для хранения дров непосредственно у камина.

Из чего сделать дровницу?

От сооружений, располагаемых на улице, дровница для дома отличается тем, что для её создания могут использоваться самые разные материалы.

Раньше плели специальные корзины, чтобы иметь возможность удобной переноски дров. Корзины небольшого размера имели одну ручку и предназначались для одного человека. Изготавливались и большие. Они имели две ручки. Переносить дрова в них можно было только вдвоем.

Достаточно удобной является такая форма переноски топлива для камина, ведь поленья могут иметь разную длину. Поэтому популярные в наши дни металлические дровницы часто делают такой формы. Однако по причине их большого веса они используются как стационарные. Их установка в доме позволяет владельцу удобно хранить дрова. Мобильные дровницы изготавливают из прута небольшого сечения и листовой стали.

Если вы испытываете необходимость в дровнице в доме, то для её сооружения необязательно использовать металл. Соорудить её можно, применяя другие материалы:

• дерево;
• парусину;
• лозы.

Для её создания может использоваться деревянная бочка, которую можно переделать в дровницу.

Металлическая дровница

Если вы решили создать дровницу своими руками, а в качестве материала изготовления выбрали металл, то для выполнения работ вам не обойтись без сварочного аппарата. Самый простой её вариант – дровница из металлического прутка 8х8 мм.

• Начать работы по созданию приспособления для переноски дров из металла следует с отрезания четырех одинаковых прутков длиной 30-40 см. Их необходимо сварить между собой таким образом, чтобы получилось квадратное основание.
• Далее необходимо взять еще два прутка, но большей длины 160-180 см. Их необходимо изогнуть буквой U таким образом, чтобы длине стороны основания было равно расстояние между ножками. Это и будут боковины для дровницы.
• Далее необходимо к основанию приварить две готовые боковины так, чтобы дуги оказались вверху, а концы прутков выступали ниже основания на 2 см, образуя ножки. Для обеспечения их большей устойчивости к ним можно приварить металлические пластинки.
• Чтобы сделать конструкцию более устойчивой и исключить высыпание дров, необходимо несколько прутков приварить к её стенкам.
• Завершив это, необходимо выполнить окрашивание дровницы с использованием краски по металлу.

Если вам нужно приспособление для дров переносного типа, то вы можете изготовить аналогичную конструкцию, только меньших размеров. При её создании нужно учесть следующий нюанс: деревянную ручку следует прикрутить к расположенному вверху поперечному прутку.

Как правильно возводить стенки камина

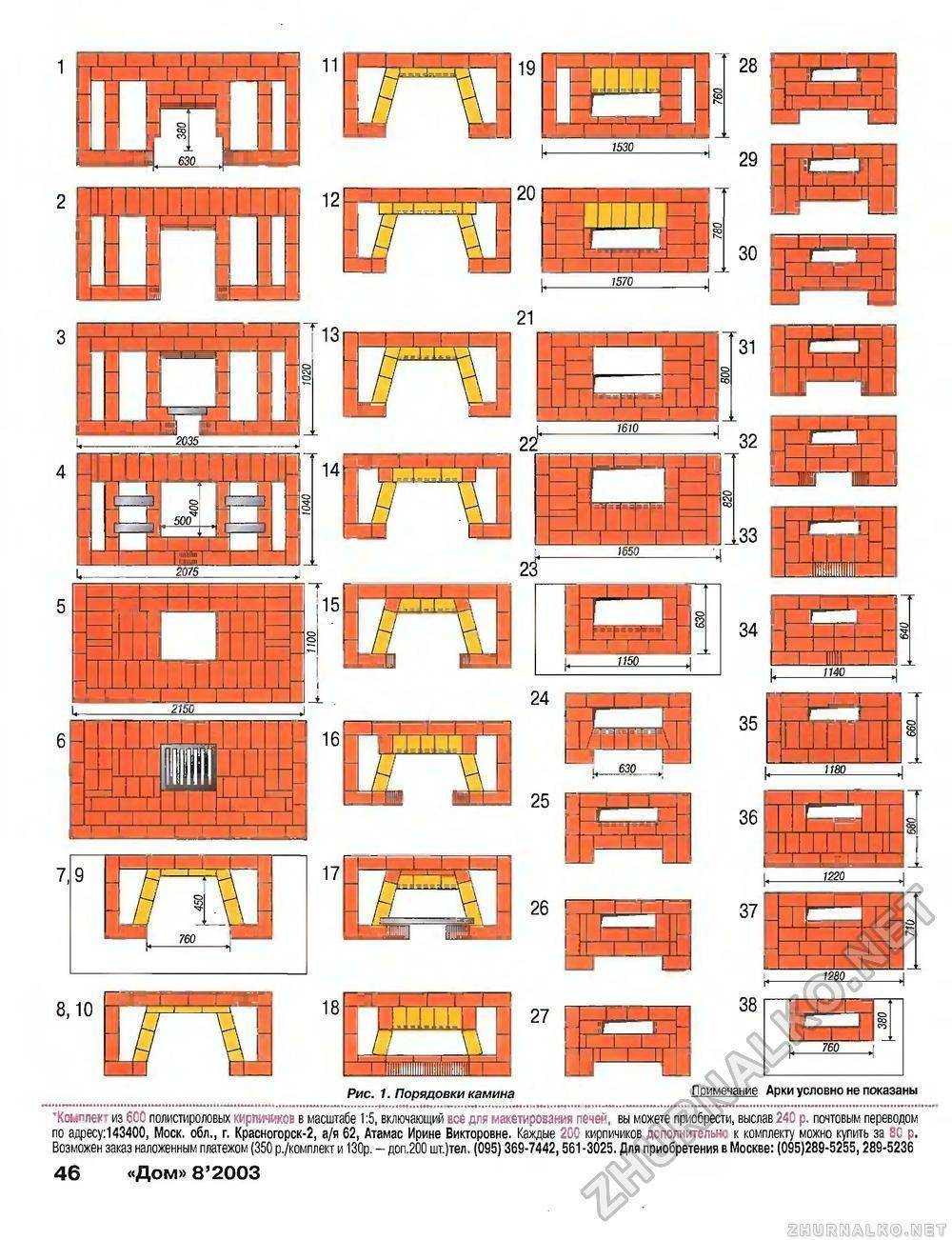

Прежде чем приступать к кладке начертите порядовку, как Вы будете выкладывать каждый ряд кирпичей. Без этого нельзя приступать к работе. Только опытный печник может без порядовки приступать к работе. Хорошо, если такой специалист окажется рядом с вами во время возведения камина.

Шов не должен превышать 5 мм, кирпичи перед укладкой необходимо вымочить в воде. Перед тем, как установить дверки камина, их необходимо обмотать шнуром в местах, где они соприкасаются со стеной.

Перекрытие изготавливается с помощью уголков из стали, которые опираются на стенки портала.

Верхний ярус камней необходимо установить без использования раствора, заполнить только боковой шов. Над крышей необходимо расширить трубу и сформировать оголовок, который предотвратит попадание дождя и снега в камин.

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Строительство каминов: выбираем материал

Как было сказано выше кирпич, это лучший материал для кладки камина. Однако не каждый кирпич отвечает своим характеристикам. Специалисты рекомендуют приобретать полнотелый кирпич поштучно

При покупке обращайте внимание на его вес и форму, лучше выбирать маленькие кирпичи красного типа. Именно его можно назвать каминный кирпич

Такой подход поможет хорошо сэкономить при строительстве.

В качестве отделочного материала для камина хорошо подойдет плитка, поверхность которой имитирует камень

Кроме кирпича в процессе строительства потребуются следующие материалы:

Песок речного типа, он должен быть чистым и однородным;Цемент и глина;Для засыпки площади щебень;Фанера;Рубероид;Арматура длинной приблизительно до 70см;Стальные листья;Заслонка для дымохода;Декоративный материал.

Все материалы из списка, нужно подготовить заранее и в необходимом количестве. Для этого все нужно рассчитать после составления чертежа. Вас ничего не должно отвлекать от процесса кладки. Поэтому все должно быть обязательно под рукой.

Классическая конструкция камина из кирпича

Традиционную схемудровяногокамина из кирпича можно разбить на несколько составляющих:

1. Фундамент. Большой вес конструкции не позволяет размещать ее непосредственно на полу комнаты.
2. Основание. Так как фундамент выполняется из цементно-песчаного раствора, а он не является жаропрочным, поверх него кладутся два-три ряда кирпичей.
3. Подовая часть. Выкладываемая кирпичом из специальных жаростойких пород глины, она служит основанием, на котором происходит горение закладываемого топлива.
4. Портал. Данная часть является своеобразным лицом всего камина. Это обрамление, сложенное вокруг открытой части топливника.
5. Топливник. Это ниша, в которой происходит сгорание топлива.
6. Дымосборник. Камера, начинающаяся после каминного зуба. Имеет наиболее широкое сечение в своем основании и сужается кверху.
7. Каминный зуб. Это наклонный выступ, размещенный на задней стенке камина. Он сужает отверстие для выхода дыма в дымосборник, вследствие чего повышается скорость выходящих газов и снижается вероятность задымления помещения в случае открытых каминов.
8. Дымоход. Труба, служащая для отвода газообразных продуктов сгорания.
9. Задвижка. Расположенная в начале дымохода, она служит для регулировки тяги проходящего воздуха и интенсивности горения пламени.

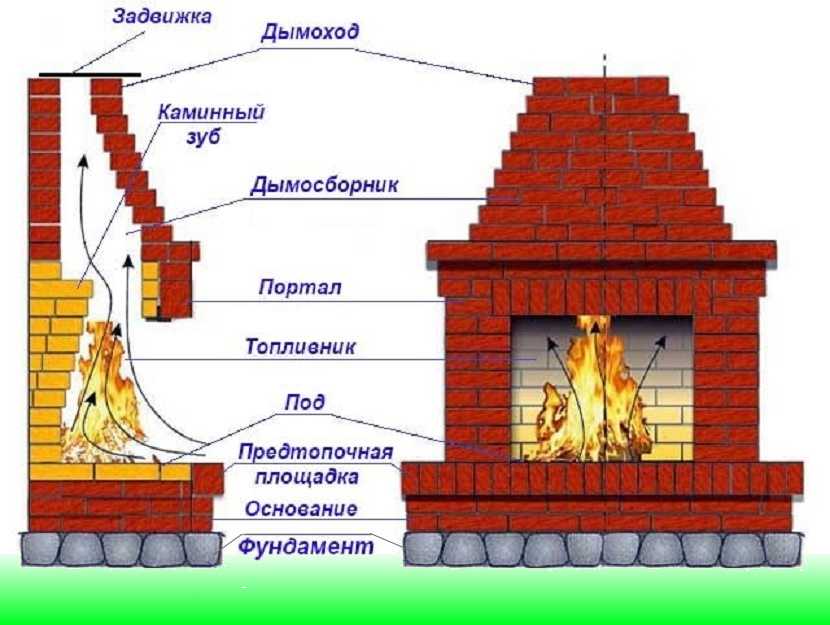

Изображение классического камина из кирпича в разрезе можно увидеть на фото ниже.

Классический камин в разрезе

Составляющие части камина

Схема камина и его принцип работы

Прежде чем приниматься за сборку камина, я покажу вам из каких основных частей он состоит.

Конечно, многие знают, что его основными составляющими являются топка и дымоход, но существуют также множество других элементов:

1. Зольник.
2. Сборник дыма.
3. Система конвекции.
4. Устройство нагрева.
5. Задвижка для уборки золы.
6. Колосниковая решетка.
7. Футеровка (Внутренний защитный облицовочный слой).
8. Отсекатель пламени.
9. Дверцы для защиты.

Каждый из этих элементов обеспечивает комфортную и безопасную работу с камином, тогда как основной процесс подпадает на топку и дымоход, обеспечивающий стабильную циркуляцию воздуха внутри каминной системы. Не стоит забывать и про «портал» — именно эта часть камина подпадает под декор.

Определение размера очага и особенности его расположения

Решающим критерием для определения габаритов очага будет размер отапливаемого помещения. Исходя из этой величины, рассчитывается площадь топочного проема. Она должна составлять 2 процента от площади комнаты расположения камина. Например, если камин устанавливается в зале площадью 20м2, то площадь топочного проема должна быть 0,4м2. Оптимальное соотношение ширины проема к его высоте с эстетической точки зрения составляет 3 к 2. Соответственно, с учетом округления, ширина будет равняться 0,8 м, а высота 0,5 м. Делать соотношение сторон с точностью до сантиметра очень сложно и не имеет смысла.

Далее, исходя из высоты проема, определяется глубина топки. Она должна составлять 70 процентов от высоты проема, 0,5*0,7=0,35. Получается 35 сантиметров

Соблюдение данных пропорций очень важно. Слишком маленькая глубина топки способствует проникновению дыма в помещение

Если глубина будет слишком большой, это приведет к снижению эффективности камина за счет большой потери тепловой энергии.

Касательно эффективности стоит все же понимать, что по этому параметру с русской печью камин, пусть даже выложенный из кирпича, не сравнится.

Еще одним основным параметром камина, который необходимо рассчитать, является площадь сечения дымохода. Ее отношение должно находиться в интервале от 1/15 до 1/10 площади топки, которая вычисляется как произведение ее ширины и глубины. После того, как рассчитаны основные параметры, основываясь на них можно подбирать проект камина.

Что касается расположения очага в комнате, то здесь камины из кирпича имеют ряд вариантов:

• В том случае, если дом, в котором предполагается установка камина, еще находится на стадии строительства, имеет смысл сделать отопительное сооружение встроенным. Это позволит максимально сэкономить пространство. Не рекомендуется встраивать камин во внешнюю стену здания, так как в таком случае часть тепла будет уходить впустую.
• Другой вариант – это возведение пристенного камина. Он будет занимать ощутимо большую площадь комнаты. Однако затраты сил и средств на его строительство значительно меньше, чем в случае со встроенным.
• Альтернативой двум предыдущим конструкциям является угловой камин. Он также достаточно экономичен в плане занимаемого пространства. Кладка углового камина из кирпича, является наиболее сложной и требует высокого уровня мастерства.

Независимо от места расположения и выбора конструкции камина из кирпича для дома или дачи, озаботиться его постройкой лучше еще на этапе их возведения. Ведь закладываемый под камин фундамент должен ложиться на то же основание, что и фундамент жилого либо дачного дома, где он будет размещен.

Инструкция по кладке камина с чугунной топкой и металлическим дымоходом

Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.

Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:

• Чугунную топку со стеклом.
• Комплект сэндвич труб.
• Силиконовый герметик.
• Хомуты, тройник.
• Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
• Кронштейн для опоры дымоходной трубы.
• Минеральная вата (для изоляции прохождения трубы через перекрытия).
• Защитный зонт на трубу (от осадков и мусора).

Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования.
Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.

Кладка основания (2 ряда укладываются сплошным кирпичом).

Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх.
Установка зольника.
На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх.
Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.

Устанавливаем чугунную топку.

Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.

Монтаж дымоходной трубы из сэндвич-труб.

Обкладка топки кирпичом

После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.

При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки. На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу

На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном

Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон

Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.

Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.

Внешнюю часть обшиваем гипсокартоном.
Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см.
Сушка камина и протопка.

Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.

Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

Камин с топкой

А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

• Дымоход для камина.
• Поддерживающая пластина.
• Пластина противопожарная.
• Участок привода трубы к дымоходу.
• Топка.
• Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
• Декоративный элемент и термоизоляционный слой.
• Решетка вентиляционная.
• Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
• Облицовка.
• Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Правила расчета габаритов

Чертеж каминной топки

Когда составляется чертёж камина, необходимо учитывать определенные правила, иначе с функциональными возможностями возникнут проблемы. В первую очередь, это касается размеров топки. Принято делать ее прямоугольной, при этом высота должна соотноситься с шириной 2:3.

Еще одна формула используется для вычисления глубины топки: она должна составлять 2/3 от высоты портала. Чертежи каминов лучше всего начинать с расчета размеров топки, потому что, зная эти размеры, можно уже высчитывать все остальные параметры.

Чтобы чертеж не разошелся с реальностью, существует общепринятая методика сухой кладки – сначала камин выкладывается без раствора, затем нумеруется каждый кирпич (на нем указывается ряд и его позиция в ряду) – такая раскладка дает возможность сделать печь или камин без ошибок.

Чтобы правильно выложить камин из кирпича своими руками, нужно придерживаться такой схемы:ширину портала нужно выбирать кратной к размеру половинки кирпича, а высота портала подбирается так, чтобы она была кратной высоте кирпича, плюс 0.5 см слой раствора, т.е. в сумме – 7 см.

Размеры и расположение очага в комнате

Подбирая конструкцию и чертежи камина, обратите внимание на размеры портала, топливной камеры и дымохода. Указанные габариты подбираются по площади отапливаемой комнаты и связаны между собой такими соотношениями:

• площадь поперечного сечения дымоходной трубы – 1/9 от квадратуры портала;
• глубина топливника делается в 1.5—2 раза меньше высоты портального проема;
• площадь открытого проема составляет 1/50 от квадратуры помещения.

Если в маленькой комнате сделать камин большого размера, дымоходной тяге не хватит притока воздуха. Очаг станет дымить в помещение либо «высасывать» воздух из соседних комнат, причем вместе с теплом. Строить небольшое сооружение в просторном помещении допускается, но обогрев получится минимальный – камин послужит украшением гостиной и сыграет роль барбекю.

Для удобства определения размеров топливника и дымоотводного канала в зависимости от квадратуры комнаты существует готовая таблица:

По форме камины делятся на 2 типа – пристенные и угловые. В публикации мы приводим описание первой разновидности — она относительно простая. Чтобы строить домашние очаги углового типа, необходимо набраться опыта в печном деле. Определившись с габаритами отопителя, выделите место для монтажа с учетом наших рекомендаций:

1. Расположите камин в центральной части межкомнатной перегородки. Если частный дом находится в стадии перепланировки, ремонта или строительства, заднюю стенку можно вывести в соседнее помещение, сделав внутри перегородки проем.
2. Возле наружной стены делать камин нецелесообразно – часть тепла станет уходить на улицу.
3. Подумайте об удобстве – не размещайте сооружение возле межкомнатных дверей и не расставляйте впритык мебель.
4. Внимательно изучите конструкцию потолков и стропильной системы, чтобы дымоходная труба не попала в несущую балку или на край железобетонной плиты перекрытия. Минимальное расстояние от стенки газохода до стропил – 10 см (с учетом противопожарной печной разделки).

Выбирая площадку под камин, не забудьте об устройстве фундамента. В жилом помещении придется разобрать полы, демонтировать стяжку и рыть котлован, не затрагивая существующее основание здания. Припомните, не проложены ли в выбранном месте домовые инженерные сети – канализация, водопровод либо теплые полы. Подвал под комнатой – тоже проблема, вес кладки выдержит далеко не каждое перекрытие.

Начинаем с фундамента

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Место для камина

Вы можете пристроить камин к стене, сделать его отдельно стоящим либо же встроить в стену. Также очаг можно возвести в углу помещения.

Настоятельно не рекомендуется обустраивать топку камина возле стены, противоположной по отношению к стене с окнами, т.к. это приведет к появлению сквозняков.

Помните о необходимости наличия эффективного и надежного дымохода. Стандартная длина дымоотводящей конструкции составляет 4-5 м. В некоторых ситуациях этот показатель увеличивается до 700 см.

Место для каминаДымоход камина

В помещении с камином обязательно должна быть организована качественная вентиляция.

Непосредственно возведение камина выполняется на прочной площадке, способной выдержать вес готовой конструкции.
