Установка дымохода своими руками

Пошаговая инструкция монтажа дымохода из сэндвич-труб

Монтаж выполняется одновременно с проектом строительства здания. Нормы и требования соблюдаются, ничего не перестраивается. Иногда возникают ситуации, когда дымоход устраивается в готовом здании, и требуется переделывать конструкции перед тем, как установить сэндвич в стенах или кровле.

Канал выводится через стену путем пробивания отверстия в ограждающей конструкции. Проход стены выполняется проще — для этого не пробивается кровля, имеющая многослойное строение. Элементы дополнения не нужны, т. к. все делается на месте своими руками. Порядок действий при монтаже труб в стене:

  1. Устанавливается сэндвич-стандарт на выход печного очага. Первый участок коленного модуля надевается на него. Поворотный участок присоединяется под углом 90 или 45° — это зависит от расположения трассы дымохода.
  2. Участок набирается на протяжении от поворота до стенового ограждения.
  3. Отверстие пробивается такого диаметра, чтобы от внутренней оболочки дымохода до края было не меньше 0,5 м (каменные стены) и 0,38 м (деревянные). Отверстие заполняется утеплительным материалом после крепления сэндвича в проходе.
  4. Переходной патрубок крепится к выводу, на него надевается тройниковый модуль. В нижнем отверстии монтируется конденсатор на расстоянии от крепежного приспособления от 1,5 до 2,0 м.
  5. Ствол набирается по высоте, периодически крепится к стене. Устанавливается оголовок на конце трубы.

Цена сэндвич труб для дымоходов

Покупая продукцию у производителей или официальных их представителей, вы можете быть уверены, что приобретете сертифицированный и качественный товар. В ассортимент онлайн-магазинов и специализированных отделов включены не только сами трубы, но и целый ряд заводских отводов, тройников, фасонных деталей и других сопутствующих изделий, которые можно легко найти в каталогах. Если схемой дымохода из сэндвич труб предусмотрено прохождение через крышу, здесь же можно заказать стандартную крышную разделку.

Сэндвич труба состоит из двух металлических гильз, между которыми проложен слой теплоизолятора

Обратившись на сайт, перед тем как собрать сэндвич дымоход, можно получить консультацию специалиста по любому интересующему вопросу. Для тех, кто планирует установку сэндвич дымохода своими руками, интернет-площадки предлагают информацию о различных примерах сборки и наиболее важных моментах монтажа.

Цена сендвичных труб для монтажа дымохода:

Производитель Сэндвич труба из нержавеющей стали, длина 1 м
Диаметр, мм Толщина металла, мм Цена, руб.
наружный внутренний
Компания НЭСТ 220 120 0,5 1490
230 130 0,5 1600
240 140 0,5 1670
250 150 0,5 1760
260 160 0,5 1850
Компания Смирнов 200 120 0,5 1480
ПК Ferrum 200 110 0,5 1970
200 115 0,5 1985
200 120 0,5 1990
200 130 0,5 2030

Соблюдение всех требований при расчетах и монтаже дымоходов гарантирует их длительную эксплуатацию

Некоторые компании занимаются реализацией систем отвода продуктов сгорания, которые уже максимально собраны. Купив такую конструкцию, вы можете уменьшить трудоемкость и сократить время на установку сэндвич дымохода своими руками. Кроме того, укомплектованность модульной конструкции различными уплотнителями гарантирует герметичность и надежность системы дымоотвода.

Благодаря широкому ассортименту сэндвич труб различных диаметров, а также фасонных деталей и комплектующих к ним, произвести сборку дымоходов можно самостоятельно, придерживаясь правил и норм. Руководствуйтесь рекомендациями профессионалов и используйте для примера обучающее видео как установить дымоход из сэндвич труб.

Виды и конструкции коробов

Короба бывают:

  1. печные;
  2. для кровли;
  3. для вентиляции;
  4. декоративные.

Обычно короба изготовляют из металла. Их окрашивают в подходящий цвет, они служат достаточно долго.

Изделия из нержавейки используют для декоративных элементов на крыше, внутри помещений.

Оцинкованные устройства в комплекте с пластиковыми элементами стоят дешевле, поэтому их используют чаще.

Короба в виде деревянного каркаса устанавливают только для обшивки кирпичных дымоходов. К тому же их необходимо закрывать дополнительно металлическим кожухом.

Короба из огнеупорного гипсокартона устанавливают в помещении для декоративных целей, на чердаках, ими закрывают каналы, вделанные в стену.

Материалы и устройство

По своей конструкции эта система может быть выполнена в нескольких вариантах:

  1. Выводы из помещений, соединяющиеся в верхней части здания с последующим оборудованием легкой трубы на крыше, применяется для устройства вентиляции;
  2. Стеновая труба, совмещающая в себе как функции несущей стены, так и трубы, содержащей вентиляционные и дымовые каналы;
  3. Коренная труба, выполняющая только эту функцию и ставящаяся на фундамент;
  4. Насадная труба, представляющая собой продолжение дымохода печи.

Помимо этого, возможно сочетание некоторых технологий. Так, сборные дымоходы и вентиляция вполне могут упаковываться в кладку стены.

Дымовые и вентиляционные каналы делаются из различных материалов, каждый из которых имеет свои достоинства и недостатки, а также установленные нормативами и практикой области применения.

Кирпич

Это самый старый и традиционный материал. Он проверен временем и универсален — из него можно делать как вентиляционные каналы, так и дымоходы для любых видов топлива.

Достоинства кирпичных дымоходов огромны. Они механически устойчивы, способны выполнять роль второго отопительного прибора на вышележащих этажах (если идут от печки, камина или котла) и пожаробезопасны. Но все эти качества не будут проявлять себя, если не соблюдать ряд правил при их устройстве. Вот эти правила:

  • Для каналов годится только полнотелый керамический одинарный кирпич. Категорически запрещено для этих целей брать силикатный или пустотелый. Он не должен содержать трещин. При несоблюдении данного правила канал будет разрушаться, и особенно это касается дымоходов, где есть фактор повышенной температуры.
  • Сечение такого канала прямоугольное, что не очень хорошо сказывается на тяге. Чтобы этот недостаток скомпенсировать, высоту трубы нужно просчитывать тщательно.
  • Внутренняя поверхность канала должна быть идеально ровной. Для этого при кладке производят швабровку специальным инструментом или рукавицей. Если это условие не выполняется, на стенках оседает сажа, конденсат и оксид серы (этот продукт часто образуется при сгорании одоранта — вещества, добавляемого в газ для контроля над утечками). В дальнейшем приводит к разрушению канала, и в особенности верхней его части — трубы.
  • Все швы в кладке должны быть герметичны и полностью забиты раствором (в горячих участках — глиной или специальной смесью).
  • Если вы делаете канал в наружной стене, его необходимо утеплить. Для вентиляции вполне подойдет полистирол, а дымовой канал изолируют ватой. Если этого не сделать, наружная поверхность стены будет охлаждать канал, что уменьшит тягу.

Таким образом, возведение таких каналов и труб требует аккуратности и профессионализма, кладка каналов и труб у каменщиков оплачивается по повышенной расценке.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

Достоинства и недостатки сэндвич трубы для обустройства дымохода

Этот вид труб обладает рядом преимуществ. К основным относятся:

  • Хорошая тяга, которая обеспечивается ровным покрытием и отсутствием колебания температур.
  • Ровный внутренний слой, не позволяющий оседать саже и копоти внутри дымохода, что упрощает эксплуатацию устройства и длительное время сохраняет его функциональность.
  • Минимальное образование конденсата, что также связано с постоянством температур внутри дымохода.
  • Пожарная безопасность, обусловленная тем фактом, что наружный слой трубы не нагревается, этому препятствует слой термоизоляции, таким образом все предметы, что соприкасаются с трубой (в первую очередь стройматериалы, из которых выполнены стены и крыша) не будут изменять свою температуру.
  • Удобное сопоставление составных частей, обусловленное конфигурацией самих труб, позволяющей вставлять одну часть трубы в другую и закреплять стыки герметиком, что удобнее и проще, чем сварка труб с помощью специальных аппаратов.
  • Простой монтаж, который обусловлен продажей уже готовых изделий, наличием специальных модулей для той части дымохода, где он соприкасается с крышей, а также дополнительных деталей в виде колен, изгибов, зонтов.
  • Малый вес конструкции, что позволяет размещать ее без дополнительных креплений и устанавливать собственноручно.

Однако помимо большого количества преимуществ, сэндвич трубы имеют ряд недостатков:

  • Высокая стоимость, по сравнению с другими видами труб.
  • Утрата герметичности, происходящая со временем по той причине, что пространство между слоями не является непроницаемым для воздуха и воды, что способствует постепенному расслоению трубы.
  • Срок службы не более 20 лет.

Частые ошибки и проблемы при установке

Нарушение нормативных размеров размещения короба и дымовых каналов в потолочном проеме, что приводит к конфликтным ситуациям с пожарной службой.

Слишком большой зонт, установленный на оголовке, может стать причиной бурых потёков на крыше. На его холодных поверхностях образовывался всю зиму конденсат. Площадь зонта необходимо уменьшить.

Такая же ситуация может сложиться с металлическим коробом на крыше, закрывающим сразу дымовые и вытяжные каналы. Поможет керамзит, насыпанный до краев каналов в данный кожух.

Использование проходки без засыпки термоизоляционного материала. Практически защиты нет никакой.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3?5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Короб для дымохода

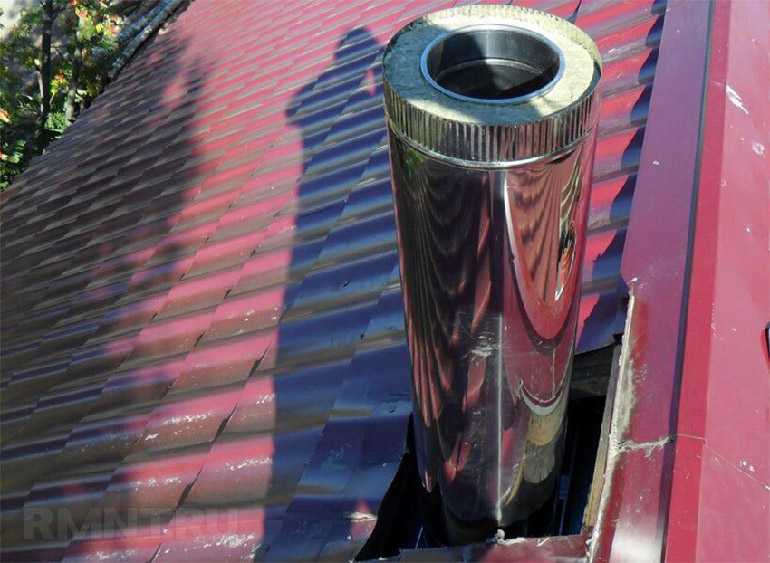

Чтобы правильно вывести дымоход через кровельный пирог, вокруг трубы следует обустроить собственную стропильную систему. Она должна отстоять от дымохода на расстояние, указанное в СНиП. Конструкция состоит из боковых стропильных ног и горизонтальных поперечных балок снизу и сверху, которые выполнены из бруска того же сечения, что и стропила.

Для утепления конструкции необходимо использовать негорючие теплоизоляционные материалы, такие, как стекловата или каменная вата – она набивается между трубой и деревянными элементами конструкции.

При проведении дымохода сквозь кровельный пирог эксплуатируемой крыши, паро- и гидроизоляция надрезается крест-накрест, по типу конверта, края следует подвернуть и прикрепить гвоздями или скобками к стропильной системе.

Гидроизоляция дымохода на крыше требует особого внимания. При монтаже короба для дымохода скатной кровли крепление паробарьера и гидроизоляционной мембраны выполняются следующим образом: края пленок подворачиваются и плотно фиксируются скобами к коробу, кроме того следует места крепления дополнительно герметизировать при помощи уплотнительной ленты либо какого-либо другого клейкого материала. С внешней стороны поверх кровельного покрытия монтируются защитные элементы, не пропускающие влагу в стыки короба с кровельным пирогом.

Важно учитывать, что установка короба может негативно сказаться на воздухообмене в подкровельном пространстве. Чтобы избежать ухудшения отвода влаги, можно установить дополнительные вентиляционные системы, к примеру, вентчерепицы, кровельные аэрационные решетки и т.д

Если ширина дымохода превышает 800 мм (перпендикулярно стропилам, по наружному габариту), то выше по скату требуется выполнить разуклонку.

Разуклонка представляет собой небольшую собственную кровлю, отводящую от трубы воду и снег. Ее монтаж достаточно сложен, так как в состав разуклонки входят все слои изоляции, кроме того, следует качественно совместить ее с основной кровлей, используя фигурные элементы. Чтобы избежать монтажа разуклонки, стоит сделать трубу меньшего размера.

Использование готовых комплектов

Стандартные модульные дымоходы («сэндвич») позволяют значительно упростить процесс проведения трубы через крышу. Для изготовления конструкций используется широкий спектр материалов, в том числе :

Выбор модульного дымохода зависит от используемого топлива, так как они существенно различаются по своим техническим характеристикам. Преимуществом таких систем является возможность установки трубы не под прямым углом. Это особенно актуально при монтаже дымохода в эксплуатируемом здании и позволяет выбрать практически любое место для установки камина, печи или автоматического котла.

Непосредственно через кровлю проходит модульный дымоход, состоящий из таких частей, как :

  • дефлектор (устройство, усиливающее тягу в дымоходе за счет использования потока горячего воздуха);
  • хомут под растяжки (позволяет дополнительно закрепить на крыше высокую трубу);
  • юбка (элемент, защищающий место выхода трубы через кровлю);
  • кровельный проход (элемент с закрепленным фартуком, который непосредственно монтируется в кровельный пирог).

Модульные дымоходы имеют привлекательный внешний вид.

Стальные дымоходы могут устанавливаться, если значение температуры выходящих газов составляет не более 500 °С. Запрещены для установки на печах, топящихся углем. Для асбестоцементных труб данный параметр составляет 300 градусов, для угольных печей такие дымоходы также непригодны.

Если дымоход выполнен из бетона или кирпича, либо смонтирован готовый заводской проход, конструкция не должна жестко крепиться к кровельной системе. Под воздействием внешних факторов крыша может деформироваться, и эти усилия передадутся на дымоход, что может повлечь за собой его разрушение. Когда осуществляется выход дымохода через крышу, все соединения дымохода с кровлей выполняются с использованием гибких элементов.

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 ммСделанная своими руками опорная площадка из перфорированного уголкаКонструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Способы монтажа

Есть два способа вывести дымоход наружу. Первый — провести трубу через стену, а потом по наружной стене поднять до требуемого уровня. Второй — вверх, через потолок и кровлю. И тот и другой неидеальны.

Если дымоход оказывается на улице, из-за перепада температур в нем активно образуется конденсат. Потому в нижней части дымохода обязательно устанавливается тройник с конденсатосборником (стаканом) и прочистным отверстием. Этот узел позволяет проводить обслуживание дымохода без особого труда: стакан откручивается, конденсат сливается. Также без проблем периодически сбивается сажа — через прочистное отверстие можно запустить специальный ершик для дымохода.

Примерная схема прохода трубы дымохода через стену и кровлю

Если дымоход будет выводиться через крышу, нужны будут несколько проходных узлов — по количеству перекрытий. Если дом одноэтажный, потребуется один проход через потолок, а второй — через кровлю. Также надо будет мастер флэш или фартук для круглой трубы из оцинковки.

Монтаж сэндвич-дымохода на улице требует наличия только одного проходного узла — через стену. Зато необходимо будет крепить его к стене каждые 1,5-2 метра. Если стены здания горючие (деревянный дом или каркасник), стены в обязательном порядке защищаются негорючим экраном.

По дыму или конденсату

Типы сборки сэндвич труб

Как уже говорили выше, одна сторона сэндвич трубы чуть шире, вторая — чуть уже. За счет этой разницы в диаметре модули соединяются один с другим. Если более широкий конец оказывается повернутым вверх (на рисунке справа), сборка называется «по конденсату». При таком способе монтажа капли конденсата беспрепятственно стекают вниз. Недостаток этого метода — при недостаточной герметизации стыков дым может просачиваться в микротрещины. Данный вид монтажа сэндвич-дымохода используют при выводе трубы через стену. Тут как раз и требуется свободное стекание конденсата, а небольшие утечки дыма нестрашны — они на улице некритичны.

Если вверх оказывается повернут более узкий край, второй элемент надевается на него сверху более широкой частью. Такой тип сборки называется «по дыму» (на рисунке слева). В этом случае стекающий по стенке конденсат может просочиться через недостаточно хорошо заделанный стык. Зато дым проходит свободно. Данный тип сборки используется, если труба идет внутри помещения (выводится через крышу). Текущий по трубе конденсат, конечно, портит внешний вид, но он не так опасен, как просачивающиеся в помещение дымовые газы. Тем более, что при хорошей герметизации стыков и конденсат не просочится.

Для того чтобы соединение модулей сэндвич дымохода было надежным, каждое из них обычно промазывается термостойким герметиком, а затем еще стягивается хомутом.

Требования к обустройству дымоходов

Основными нормами монтажа дымохода является расстояние к деревянным конструкциям и других легковоспламеняющимся элементам. Итак, сведения представлены следующие:

  • Расстояние к дереву должно быть не менее 15 см, если труба изготовлена из кирпича или бетона.
  • Расстояние увеличивается до 25 см, если материал трубы керамика.

Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать

Кирпичный дымоход

Пользоваться популярностью для деревянных домов продолжают дымоотводы из огнеупорного кирпича. Важными правилами его кладки являются следующие:

  • Сделать дымоход от пола к потолку, то есть внутри помещения нужно с использованием известнякового или цементно-известнякового раствора, кладка на крыше осуществляется с цементным раствором.
  • Поверхность трубы внутри нельзя штукатурить.
  • Класть дымоотвод нужно из красного полнотелого кирпича, шов которого не более 10 мм.
  • При большом весе конструкции ее необходимо укрепить с помощью фундамента.
  • Разрушение кирпичной кладки происходит за счет кислотного конденсата, в результате чего обломки попадают внутрь, тем самым обеспечивая уменьшение сечения канала.
    Внутри кирпичных дымоотводов накапливается сажа из-за шероховатости поверхности.

Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.

Керамические дымоходы

Дымоотводы изготовленные из керамики, набирают все большую популярность в деревянных домах. Связано это с такими преимуществами:

  • Модульная система продается уже в готовой сборке.
  • Керамика долговечна, жаропрочна и устойчива к кислотам.
  • В отличие от кирпича здесь не скапливается сажа ввиду гладкой поверхности.
  • При всем этом такие дымоотводы очень тяжелые и требуют прочного фундамента. Тем более расстояние от дымохода к деревянной стене необходимо не менее 25 см.

Металлические дымоходы

Не меньшей популярностью пользуются и дымоотводы из сэндвич-труб благодаря следующим преимуществам:

  • Простота и легкость установки.
  • Легкий вес конструкции, когда не нужен дополнительный фундамент.
  • Благодаря гладкой поверхности нет оседания сажи, не нарушается непрерывная циркуляция тяги воздушного потока.
  • При монтаже заполняется базальтовой ватой для теплоизоляции.
  • Характеризуется долговечностью и безопасностью за счет использования внутри нержавейки.
  • Междуэтажное перекрытие в этом случае решается за счет заводской разделки. Важным моментом является сочленение дымоходных труб, при котором они должны быть снаружи конструкции и не попадать в перекрытие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
