Нижнее подключение радиаторов отопления

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

Преимущества:

  • Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
  • При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
  • Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
  • Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

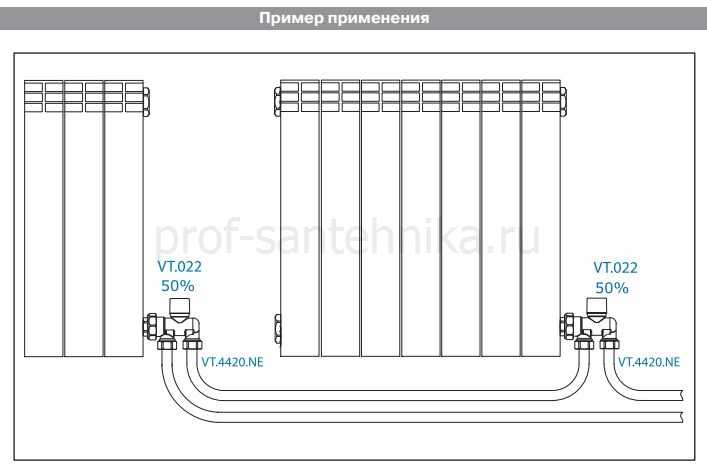

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

  • Простой способ монтажа.
  • Быстрый нагрев радиатора.
  • Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

  • Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
  • Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

  1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
  2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

  • Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
  • Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

  • Сложная геометрия разводки труб, затрудняющая монтаж подключения.
  • Трудности при маскировании.
  • Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий - снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

  1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
  2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

  • возможность скрытого монтажа;
  • лёгкость установки;
  • имеется встроенный терморегулятор.

Минусы:

  • значительные теплопотери;
  • необходимость установки воздухоотводчика на каждый радиатор;
  • низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

  • довольно эффективное прогревание;
  • несложный монтаж.

Минусы:

  • снижение производительности для больших радиаторов;
  • быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

  • прямое; в этом случае трубы подводятся снизу;
  • угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

  • равномерное распределение тепла;
  • максимальная теплоотдача;
  • возможность прогрева больших радиаторов.

Минусы:

  • Трубы подходят с разных сторон, скрыть их сложно.
  • Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

  • специальные ключи для подсоединения американок;
  • инструменты для навинчивания переходников;
  • динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

  • Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
  • Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
  • Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров

Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла»

Иначе краска со временем отслоится и соединение даст протечку.

Классификация

На данный момент в продажу поступают три вида радиаторов с нижним подключением:

  1. Типовые, изготовленные из алюминиевого сплава, или биметаллические – секционные, оснащенные конвекционными пластинами. Такие радиаторы относятся к разряду универсальных . Они оборудованы четырьмя каналами для подключения, следовательно, и способов их присоединения к отопительной сети – тоже четыре. Радиаторы данного вида характеризуются невысокой потерей мощности – всего 15% при самом неблагоприятном варианте. Некоторые модели оснащены термостатическим вкладышем, что дает возможность устанавливать термостатическую головку на каждый радиатор.

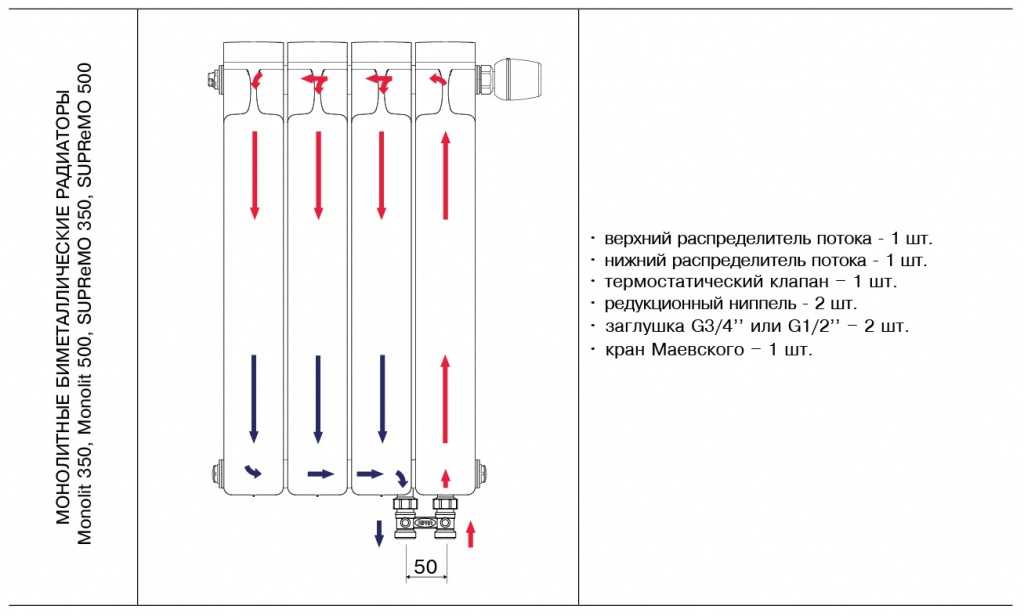

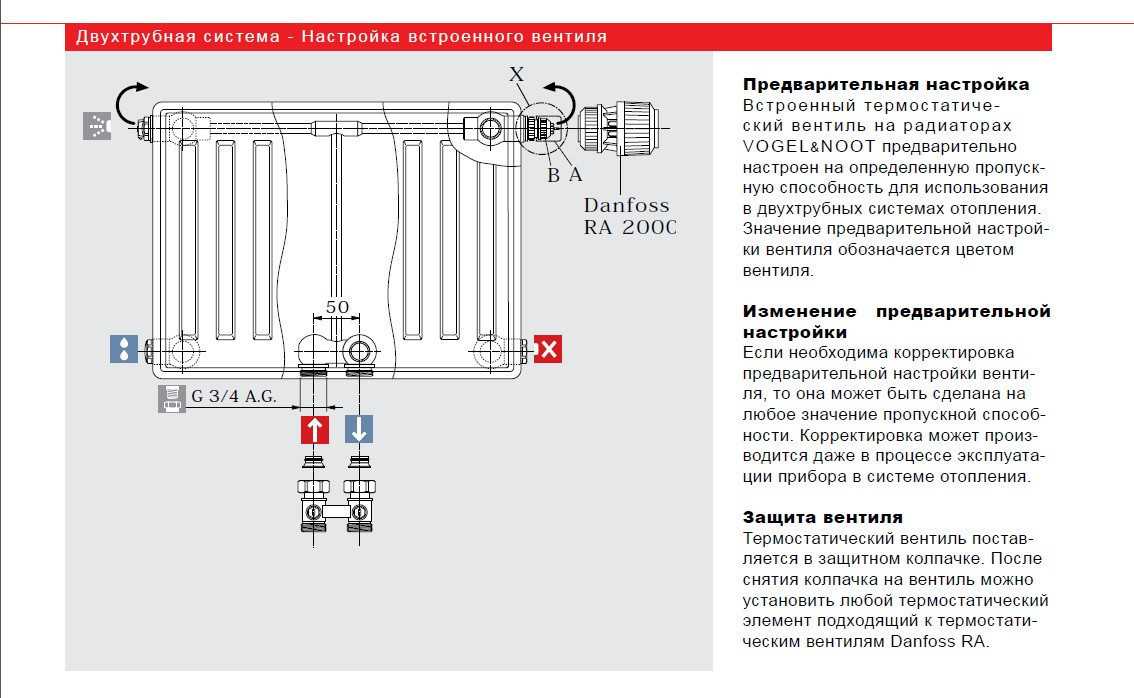

  2. Панельные: могут иметь гладкую или рифленую поверхность. Схема подключения радиаторов данного вида – напольная или нижняя. В продаже имеются модели с право-или левосторонним расположением соединительной арматуры.
  3. Стальные трубчатые: относятся к разряду наиболее эффективных, поскольку имеют самую большую площадь теплоотдачи. Модели высотой до 2,5 метров предназначены для одностороннего подключения, то есть оба патрубка – входной и выходной – расположены рядом.


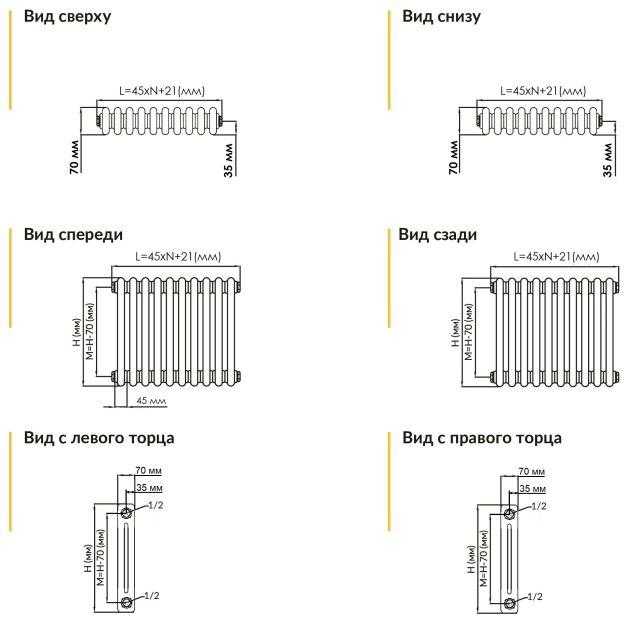

Стальной радиатор с нижним подключением

По типу подключения к отопительной сети радиаторы делятся на:

  • односторонние;
  • разносторонние.

В первом случае подвод и отвод располагаются с одной стороны прибора. Верхний служит для подачи теплоносителя, нижний – для его возврата в систему.

Разносторонний способ – когда подвод и отвод осуществляется с противоположных сторон радиатора – является наиболее удачным для индивидуального отопления.

Время когда в квартирах стояли исключительно чугунные радиаторы, прошло. На смену пришли другие материалы. Какой радиатор лучше – медный или алюминиевый: сравнительный обзор и вывод об эффективности.

Руководство по монтажу батарей отопления в квартире своими руками смотрите тут.

Об особенностях монтажа батарей отопления в частном доме вы узнаете из этой статьи.

Арматура для подключения: краны для регулировки, трубы

Обязательный элемент для регулировки нагретой воды — запорно-регулировочные вентили. Их задача — перекрывать дорогу нагретому потоку частично или полностью. Степень ограничения зависит от параметров заранее утвержденного проектного расчета.

Для соединения трубы из меди, стали, полимеров или металлополимеров со входом используют арматурные адаптеры. Чтобы закрепить устройство, потребуются кронштейны.

Важно! Чтобы подсоединить агрегат правильно и без лишних хлопот, до начала работ следует убедиться, что все необходимые детали закуплены и находятся прямо под рукой у мастера. В большинстве магазинов и строительных рынков монтажный комплект, куда входят все необходимые составляющие, прилагается к радиатору

Подключение радиатора отопления к полипропиленовым трубам выбор радиаторов, запорной арматуры и фитингов

Обратите внимание: при нагреве до 95 градусов максимально допустимое давление снижается до 6-7 кгс/см. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах. Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах

Человеку, не понаслышке знакомому с режимами работы различных систем отопления, сделать выводы из приведенных цифр нетрудно: полипропилен стоит использовать только в автономных отопительных контурах.

Почему? Ведь штатные параметры ЦО (4 — 6 кгс/см2, 50 — 95С) вроде бы укладываются в типичные характеристики полипропилена?

Да потому, что реальные условия эксплуатации ЦО порой отличаются от предусмотренных ГОСТами и СНиПами.

  • При экстремально низких уличных температурах практикуется работа элеваторного узла без сопла, с заглушенным подсосом. В этом режиме в систему отопления поступает теплоноситель с подающей нитки теплотрассы, имеющий температуру до 150С.
  • При гидроударе (возникающем, в частности, при чрезмерно быстром заполнении контура) на фронте потока воды давление может достигать 25 — 30 кгс/см2.

Полипропилен на такое давление явно не рассчитан.

Кроме того, о полипропилене полезно знать еще несколько вещей.

Значительное удлинение при нагреве заставляет прокладывать длинные прямые участки розлива и подводок с использованием компенсаторов — изгибов трубы. позволяющих избежать ее деформации на прямых участках.

Удлинение может быть уменьшено при использовании армированных труб.

Для них характерен меньший коэффициент температурного расширения:

  • 3 мм/1 м.п./50С для труб, армированных фиброй (рубленным стекловолокном);
  • 1,5 мм/1 м.п./50С для армированного алюминиевой фольгой полипропилена.

Важный момент: при соединении с фитингом алюминиевая фольга в зоне сварки должна быть зачищена. В противном случае возможно расслоение трубы из-за электрохимической коррозии алюминия.

Смешанная система

При проектировании обогрева просторного или двухэтажного здания невозможно использовать лучевое подключение или однотрубную систему.

Практически устройство отопления сводится к тому, что от коллектора идут отдельные магистрали на разные части здания. Система обогрева каждой части здания используется двухтрубная.

  • Иногда часть системы может быть и однотрубная – например, для отопления пристройки, веранды или зимнего сада.
  • По факту устройство отопления имеет конструкцию, комбинированную из двух-трех схем.
  • Недостатки: требует наличия грамотного проекта и установки термоголовок на каждую батарею.
  • Плюс – можно спроектировать устройство отопления для построек любой этажности и конфигурации.

Самостоятельная установка радиатора по шагам

Планируя работы, следует выбрать схему монтажа радиаторов, получить теоретические навыки, посмотреть видеоурок, подготовить инструменты:

  • пассатижи;
  • ударную дрель или перфоратор;
  • уровень;
  • сверло с победитовой напайкой;
  • рулетку, карандаш;
  • динамометрический ключ для патрубков.

Желательно, чтобы уже при покупке секции были соединены: для их сборки нужен специальный ключ.

Подключение возможно лишь при наличии радиаторной арматуры. Иногда часть соединительных элементов прилагается к прибору, все остальное приобретают самостоятельно. Как правило, монтажный комплект для радиаторов каждой марки универсален и подходит для всех типов. Набор для монтажа содержит:

  • запорные краны и кран Маевского (клапан для выпуска воздуха);
  • заглушку и переходник, прокладки под них;
  • кронштейны с дюбелями;
  • устройства для регулировки температуры: термостаты, термовентили, термостатические головки.

Установка батареи боковым способом выполняется в определенном порядке.

1. Разметка. Для наибольшей теплоотдачи выдерживают следующие параметры:

  • высота над полом – минимум 10 см;
  • расстояние от подоконника – 10-12 см;
  • промежуток между стеной и радиатором – 2-5 см.

2. Крепление кронштейнов к стене. Для небольшого числа секций (до 8) требуется три точки, в других случаях количество опор увеличивают.

3. Сборка монтажного комплекта, подсоединение крана и клапана для термоголовки, клапана Маевского.

4. Навешивание радиатора – его расположение в горизонтальной плоскости проверяют по уровню.

5. Подсоединение к подающим и обратным трубам.

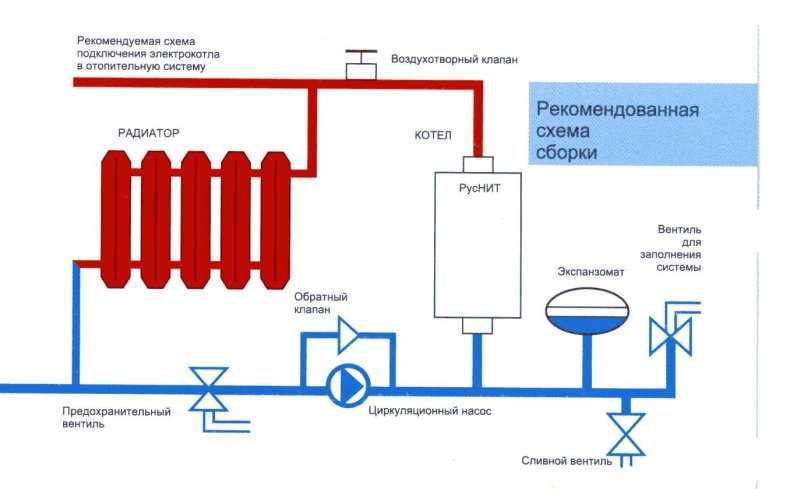

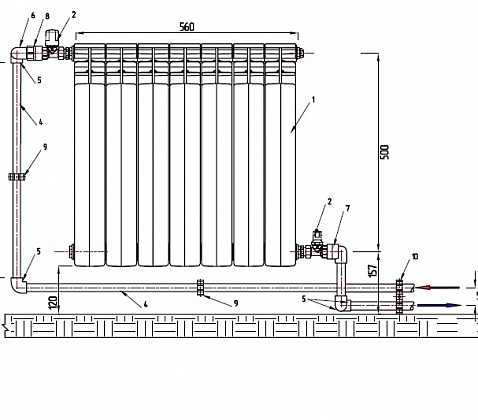

Нижнее подключение радиатора (к примеру, алюминиевого) столь же просто и производится в той же последовательности. Требуется лишь выяснить при покупке, каков именно выбранный отопительный элемент: право- или левосторонний (от этого зависит установка).

Сколько стоит монтаж радиатора

Если для крепления выбрана диагональная схема, то лучше воспользоваться услугами специалистов. Этот способ требует теоретических знаний и практических умений, чтобы достичь равномерного распределения теплоносителя. Цена на установку отопительных радиаторов в квартире определяется их количеством: монтаж единицы в среднем стоит до 5 000, от двух и более – около 4 000 рублей. Если радиатор ставят на готовую подводку, процедура обходится заказчику в 2 500.

https://youtube.com/watch?v=3BaaUUG4JZE

Правильное подключение

Вне зависимости от типа системы, выбранной схемы подключения, на входе и выходе радиатора желательно установить шаровые краны. Это значительно повысит безопасность вашей системы в том смысле, что при повреждениях радиатора вам легко будет его отключить. Для этого нужно будет только повернуть крыльчатку кранов.

В однотрубной системе требуется также установка байпаса. Только так при отключении радиатора система продолжит работу, иначе, отключив радиатор, вы полностью ее заблокируете. Так что правильное подключение (обвязка) радиаторов в квартирах с однотрубной разводкой – это с байпасом и шаровыми кранами.

В вертикальной однотрубной системе поставив два шаровых крана и байпас, вы можете в любое время отключать радиатор

Для двухтрубных систем требуются шаровые краны и регулятор на входе. Только так систему можно будет сбалансировать.

Для получения заявленной мощности от радиатора потребуется его правильное положение под окном: от пола должен быть зазор порядка 8-12 см, от подоконника 6-10 см, задняя стенка радиатора должна находится на расстоянии не менее 3-5 см. Только при таком расположении воздушный поток будет нормально двигаться вдоль отопительного прибора, и тепло будет распространяться по комнате.

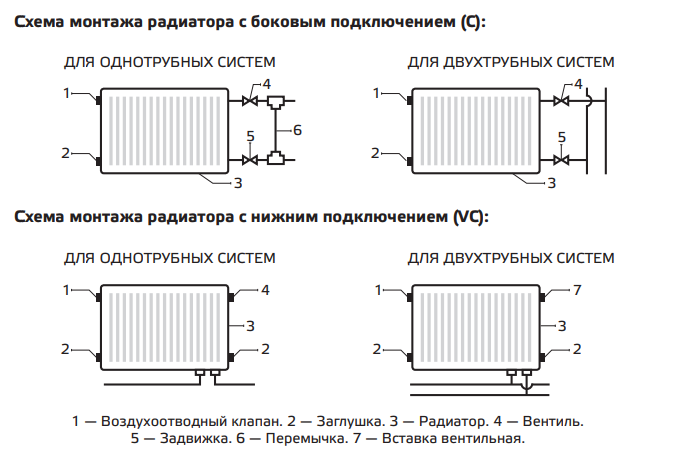

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

  • боковое;
  • диагональное;
  • нижнее (верхнее);
  • седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Установка батареи

Вопрос о выборе радиатора и том, как его подключать, решают до начала сантехнических работ в доме. Когда бетонный слой пола готов и уже кладут листы внешнего покрытия, поздно думать о нижнем подводе. Поэтому решение принимают до залива стяжки.

Собственно, сам процесс подсоединения радиатора состоит из следующих этапов:

  • Замеры. Устройство удалено от пола минимум на 15 см. От стены радиатор отстоит на 2 см.
  • Радиатор устанавливают на специальную подставку, поверх кладут строительный уровень для выравнивания.
  • Просверливают отверстия для крепежей.
  • Вбивают крепежи (по числу секций). Для пятисекционного агрегата достаточно двух креплений, но если секций семь, десять или пятнадцать, то требуются как минимум три.
  • Устанавливают агрегат на подготовленную поверхность.

Внимание! При нижней подводке Г-образную трубу топят в полу и заливают монтажной пеной. Однако это делают только в конце работ и только после того, как система опрессована

Схема подсоединения к двухтрубной системе отопления

При работах рекомендуется опираться на нормы СНиП 3.05.01-85.

По одному контуру идет нагретая вода. Охлажденная отходит по другому. Радиаторы в этой системе подсоединяют параллельно. В каждый радиатор поступает вода примерно равной температуры, благодаря чему обеспечивается равномерный прогрев всех помещений.

Двухтрубная система позволяет отслеживать уровень температуры и, если требуется, скорректировать его. Для этого на радиатор устанавливают специальный вентиль.

Фото 3. Схема нижнего подключения батарей к однотрубной (слева) и двухтрубной (справа) отопительной системе.

Зона монтажа радиаторов

Как правило, батареи устанавливаются под окнами, это позволяет отсечь потоки холодного воздуха, поступающие из окна и предупредить обмерзание стекол. Чтобы добиться нужного эффекта, радиатор должен занимать не менее 70% ширины оконного проема, поэтому выбирая мощность прибора, следует промерить оконный проем и просмотреть параметры батареи. Второй важный нюанс – высота радиатора и зона его монтажа.

Следует соблюдать правила:

  • расстояние от нижнего коллектора до пола 80-120 мм;
  • расстояние до подоконника 100-120 мм;
  • расстояние до стеновой панели 30-50 мм.

Если поместить батарею по правилам, ногам будет тепло, окна не обледенеют, а подоконник не помешает потокам теплого воздуха подниматься вверх, не снизит интенсивность перемещения тепла.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

  • несколько кронштейнов для установки устройства;
  • переходные гайки;
  • нужное количество заглушек;
  • воздухоотводчик (кран Маевского);
  • быстроразъемные соединения по типу «американок»;
  • запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

  • труборезы;
  • калибровка;
  • пресс-клещи;
  • накидные и разводные гаечные ключи;
  • трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

  1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
  2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
  3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
