Как рассчитать расход газа на отопление и гвс

Почему выбирают газ

В прошлом веке экономически выгодным видом топлива выбирали дрова. С развитием механики и техники пальма первенства перешла к каменным углям. Открытие месторождений природного горючего газа потеснило уголь, вредных выбросов в атмосферу стало меньше.

Пришла эпоха развития зелёной энергетики и эксплуатации возобновляемых источников энергии в виде солнечного излучения и ветра. Но не везде количества ветреных дней достаточно для выработки и аккумулирования электроэнергии, необходимой для разогрева водяного котла. Солнечные батареи пока дороги. Человек придерживается консервативного и недорогого способа обогрева жилища – природным газом.

Загрязняющее вещество

Выбросы от сжигания, максимально

Каменного угля, г/т

Природный газ, г/м3

Зола

% от рабочей массы топлива

нет

Диоксид углерода CO2

3000

2000

Оксиды азота в пересчете на NO2

14

11

Оксиды серы в пересчете на SO2

0,19

Бензапирен

0,014

0,001

Как видно из таблицы, содержание опасных для здоровья человека веществ у газа ниже, чем у угля. Поэтому природное голубое топливо используется для обогрева жилья.

Как узнать расход газа на отопление дома

Как определить расход газа на отопление дома 100 м 2 , 150 м 2 , 200 м 2 ? При проектировании отопительной системы нужно знать, во что она будет обходиться в процессе эксплуатации.

То есть, определить предстоящие затраты топлива на обогрев. Иначе этот вид отопления может впоследствии оказаться нерентабельным.

Как сократить расход газа

Общеизвестное правило: чем лучше утеплен дом, тем меньше горючего уходит на обогрев улицы. Поэтому перед началом монтажа отопительной системы следует выполнить качественную теплоизоляцию дома – крыша/чердак, полы, стены, замена окон, герметичный уплотнительный контур на дверях.

Сэкономить топливо можно также за счет самой системы отопления. Используя теплые полы вместо батарей, вы получите более эффективный обогрев: поскольку тепло распространяется конвекционными потоками снизу вверх, чем ниже расположен отопительный прибор, тем лучше.

Кроме того, нормативная температура полов 50 градусов, а радиаторов — в среднем 90. Очевидно, что полы экономичнее.

Наконец, сэкономить газ можно, регулируя обогрев по времени. Нет смысла активно греть дом, когда он пустует. Достаточно выдерживать невысокую плюсовую температуру, чтобы не замерзли трубы.

Современная котельная автоматика (виды автоматики для газовых котлов отопления) позволяет дистанционное управление: можно отдать команду на изменение режима через мобильного провайдера перед возвращением домой (что такое Gsm модули для котлов отопления). В ночное время комфортная температура чуть ниже дневной, и т.д.

Как посчитать расход магистрального газа

Расчет потребления газа на отопление частного дома зависит от мощности оборудования (от чего зависит расход газа в газовых котлах отопления). Расчет мощности выполняется при выборе котла. Исходят из размеров обогреваемой площади. Считают для каждой комнаты отдельно, ориентируясь на самую низкую среднегодовую температуру на улице.

Для определения расхода энергии полученную цифру делят примерно пополам: т.к. на протяжении сезона температура колеблется от серьезного минуса до плюса, расход газа варьируется в тех же пропорциях.

При подсчете мощности исходят из соотношения киловатт на десять квадратов обогреваемой площади. Исходя из вышесказанного, берем половину этого значения – 50 ватт на метр в час. На 100 метров – 5 киловатт.

Топливо рассчитывается по формуле А = Q / q * B, где:

  • А – искомое количество газа, кубометр в час;
  • Q – мощность, необходимая для обогрева (в нашем случае 5 киловатт);
  • q – минимальная удельная теплота (зависит от марки газа) в киловаттах. Для G20 – 34,02 МДж на куб = 9,45 киловатт;
  • В – КПД нашего котла. Допустим, 95 %. Нужная цифра – 0,95.

Подставляем в формулу цифры, получаем для 100 м 2 0,557 кубометра в час. Соответственно, расход газа на отопление дома 150 м 2 (7,5 киловатт) будет 0,836 кубов, расход газа на отопление дома 200 м 2 (10 киловатт) – 1,114 и т.д. Остается умножить полученную цифру на 24 – получится среднесуточный расход, далее на 30 – среднемесячный.

Расчет для сжиженного газа

Приведенная выше формула подходит и для других видов горючего. В том числе для сжиженного газа в баллонах для газового котла. Теплотворная способность у него, разумеется, другая. Принимаем эту цифру 46 МДж на килограмм, т.е. 12,8 киловатт на килограмм. Допустим, КПД котла 92 %. Подставляем цифры в формулу, получаем 0,42 килограмма в час.

Сжиженный газ считают в килограммах, которые после переводят в литры. Чтобы посчитать расход газа на отопление дома 100 м 2 из газгольдера, полученную по формуле цифру делят на 0,54 (вес одного литра газа).

Далее – как выше: умножаем на 24 и на 30 дней. Чтобы рассчитать топливо на весь сезон, среднемесячную цифру умножаем на количество месяцев.

Среднемесячный расход, приблизительно:

  • расход сжиженного газа на отопление дома 100 м 2 – около 561 литров;
  • расход сжиженного газа на отопление дома 150 м 2 – примерно 841,5;
  • 200 квадратов – 1122 литра;
  • 250 – 1402,5 и т.д.

В стандартном баллоне содержится около 42 литров. Делим количество газа, необходимое на сезон, на 42, находим число баллонов. Далее умножаем на цену баллона, получаем сумму, необходимую для отопления на весь сезон.

Как снизить потребление газа?

Если вдруг расходы по газу вас не устраивают, то следующие рекомендации помогут вам их оптимизировать:

  • Займитесь утеплением дома. Чем лучше утеплите дом, тем меньше у вас будет уходить тепла на улицу.
  • Проверьте окна, двери на возможные щели. Через такие конструкции так же много теряется тепла
  • Если вы пользуетесь открытой системой отопления с бачком на крыше, то переделайте систему отопления в закрытую. Через крышу так же теряется значительно количество тепла.
  • Если у вас стоит простой напольный котел, то замените его на настенный. Расходы так же могут снизиться на 10-30%.
  • Проведите ТО своей системы отопления. Порой это так же может сказаться положительно на расходе газа. В особенности это касается самого котла.

Порядок вычислений при расчете потребляемого тепла

При отсутствии такого устройства, как счетчик на горячую воду, формула расчета тепла на отопление должна быть следующей: Q = V * (T1 – T2) / 1000. переменные в данном случае отображают такие значения, как:

  • Q в данном случае — это общий объем энергии тепла;
  • V – показатель потребления горячей воды, который измеряется либо в тоннах, либо в кубических метрах;
  • T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии. Как правило, ее средний показатель варьируется в пределах от 60 до 65°C;
  • T2 в этой формуле – температурный показатель холодной воды, который также измеряется в градусах Цельсия. Ввиду того, что попасть к трубопроводу с холодной водой весьма проблематично, подобные значения определяются постоянными величинами, которые отличаются в зависимости от погодных условий за пределами жилища. К примеру, в зимнее время года, то есть в самый разгар отопительного сезона, эта величина составляет 5°C, а летом, когда отопительный контур отключен – 15°C;
  • 1000 – это обычный коэффициент, при помощи которого можно получить результат в гигакалориях, что более точно, а не в обычных калориях.

Расчет гкал на отопление в закрытой системе, которая является более удобной для эксплуатации, должен проходить несколько иным образом. Формула расчета отопления помещения с закрытой системой является следующей: Q = ((V1 * (T1 – T)) — (V2 * (T2 – T))) / 1000.

  • Q – все тот же объем тепловой энергии;
  • V1 – это параметр расхода теплоносителя в подающей трубе (источником тепла может выступать как обычная вода, так и водяной пар);
  • V2 – объем расхода воды в трубопроводе отвода;
  • T1 – температурное значение в трубе подачи теплоносителя;
  • T2 – показатель температуры на выходе;
  • T – температурный параметр холодной воды.

Можно сказать, что расчет теплоэнергии на отопление в данном случае зависит от двух значений: первое из них отображает поступившее в систему тепло, измеряемое в калориях, а второе – тепловой параметр при отводе теплоносителя по обратному трубопроводу.

Общие принципы проведения расчетов мощности отопления и потребления энергоносителей

А для чего вообще проводятся подобные расчеты?

Применение газа в качестве энергоносителя для функционирования системы отопления – выигрышно со всех сторон. Прежде всего, привлекают вполне доступные тарифы на «голубое топливо» – они не идут ни в какое сравнение с, казалось бы, более удобным и безопасным электрическом. По стоимости конкуренцию могут составить лишь доступные виды твёрдого топлива, например, если не наблюдается  особых проблем с заготовкой или приобретением дров. Но по эксплуатационным издержкам – необходимости регулярного подвоза, организации правильного хранения и постоянного контроля за загрузкой котла, твердотопливное отопительное оборудование полностью проигрывает газовому, подключённому к сетевой подаче.

Одним словом, если есть возможность выбрать именно этот способ обогрева жилья, то в целесообразности установки газового котла вряд ли стоит сомневаться.

По критериям экономичности и удобства в эксплуатации реальных соперников у газового отопительного оборудования в настоящее время пока что нет

Понятно, что при выборе котла одним из ключевых критериев всегда является его тепловая мощность, то есть способность выработать определенное количество тепловой энергии. Если говорить проще, то приобретаемое оборудование по своим заложенным техническим параметрам должно обеспечить поддержание комфортных условий проживания в любых, даже самых неблагоприятно складывающихся условиях. Этот показатель чаще всего указывается в киловаттах, и, безусловно, отражается на стоимости котла, его габаритах, потреблении газа. А значит, задача при выборе такова, чтобы приобрести модель, которая в полной мере отвечала  потребностям, но, в то же время, не обладала неоправданно завышенными характеристиками – это и невыгодно хозяевам, и не слишком полезно для самого оборудования.

При выборе любого отопительного оборудования очень важно найти «золотую середину» – чтобы мощности было достаточно, но одновременно – без совершенно не оправданного ее завышения

Важно правильно понимать еще один момент. Это то, что указанная паспортная мощность газового котла всегда показывает его максимальный энергетический потенциал

При правильном подходе она должна, безусловно, несколько превышать расчетные данные необходимого поступления тепла для конкретного дома. Тем самым и закладывается тот самый эксплуатационный резерв, который,  возможно, когда-нибудь понадобится при самых неблагоприятных условиях, например, при экстремальных, несвойственных району проживании холодах. Например, если расчеты показывает, что для загородного дома потребность в тепловой энергии составляет, допустим, 9,2 кВт, то разумнее будет остановить свой выбор на модели с тепловой мощностью 11,6 кВт.

Будет ли эта мощность полностью востребована? – вполне возможно, что и нет. Но и запас ее не выглядит чрезмерным.

Для чего это все так подробно разъясняется? А только лишь для того, чтобы у читателя наступила ясность с одним важным моментом. Будет совершенно неправильным рассчитывать потребление газа конкретной системой отопления, отталкиваясь исключительно от паспортных характеристик оборудования. Да, как правило, в технической документации, сопровождающей отопительный агрегат,  указывается расход энергоносителя в единицу времени (м?/час), но это опять же в большей мере теоретическая величина. И если пытаться получить искомый прогноз расхода простым умножением этого паспортного параметра на количество часов (и далее – дней, недель, месяцев) эксплуатации, то можно прийти к таким показателям, что станет страшно!..

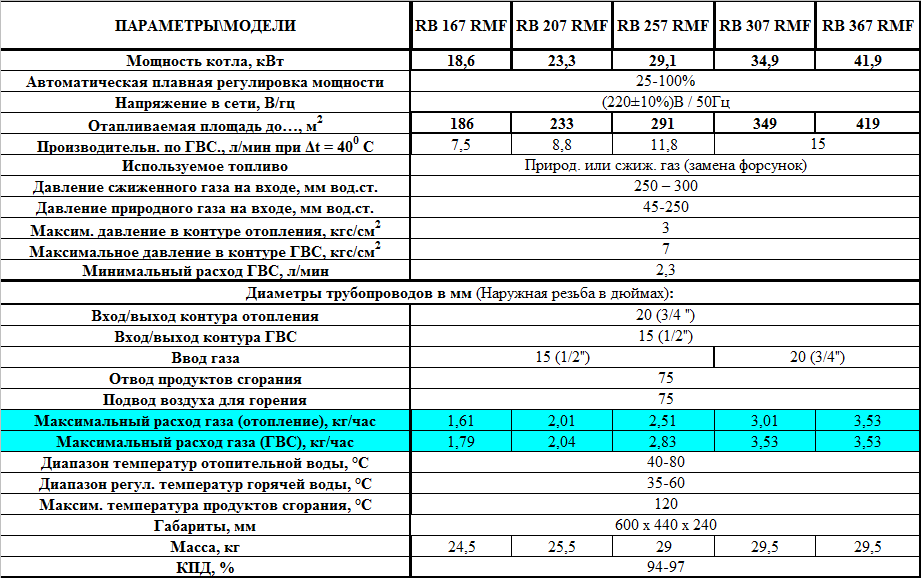

Брать за основу для расчетов паспортные значения расхода газа – нецелесообразно, так как они не покажут реальной картины

Частенько в паспортах указывается диапазон расхода – обозначены границы минимального и максимального потребления. Но и это, наверное, не станет большим подспорьем в проведении расчетов реальных потребностей.

А ведь максимально приближенный к реальности расход газа знать все же весьма полезно. Это поможет, во-первых, в планировании семейного бюджета. Ну а во-вторых, обладание такой информацией должно, вольно или невольно, стимулировать рачительных хозяев к поиску резервов экономии энергоносителей – возможно, стоит предпринять определённые шаги к тому, чтобы свести потребление к возможному минимуму.

Формула расчета

Нормативы расхода тепловой энергии

Тепловые нагрузки рассчитываются с учетом мощности отопительного агрегата и тепловых потерь здания. Поэтому, чтобы определить мощность проектируемого котла, необходимо теплопотери здания умножить на повышающий коэффициент 1,2. Это своеобразный запас, равный 20%.

Для чего необходим такой коэффициент? С его помощью можно:

  • Прогнозировать падение давления газа в магистрали. Ведь зимой потребителей прибавляется, и каждый старается взять топлива больше, чем остальные.
  • Варьировать температурный режим внутри помещений дома.

Добавим, что тепловые потери не могут распределяться по всей конструкции здания равномерно. Разность показателей может быть достаточно большой. Вот некоторые примеры:

  • Через наружные стены покидает здание до 40% тепла.
  • Через полы — до 10%.
  • То же самое относится и к крыше.
  • Через вентиляционную систему — до 20%.
  • Через двери и окна — 10%.

Итак, с конструкцией здания разобрались и сделали одно очень важное заключение, что от архитектуры самого дома и места его расположения зависят потери тепла, которые необходимо компенсировать. Но многое также определяется и материалами стен, крыши и пола, а также наличием или отсутствием теплоизоляции. Это немаловажный фактор

Это немаловажный фактор.

К примеру, определим коэффициенты, снижающие теплопотери, зависящие от оконных конструкций:

  • Обычные деревянные окна с обычными стеклами. Для расчета тепловой энергии в данном случае используется коэффициент, равный 1,27. То есть через такой вид остекления происходит утечка тепловой энергии, равной 27% от общего показателя.
  • Если установлены пластиковые окна с двухкамерными стеклопакетами, то используется коэффициент 1,0.
  • Если установлены пластиковые окна из шестикамернного профиля и с трехкамерным стеклопакетом, то берется коэффициент 0,85.

Идем дальше, разбираясь с окнами. Существует определенная связь площади помещения и площади оконного остекления. Чем больше вторая позиция, тем выше тепловые потери здания. И здесь есть определенное соотношение:

  • Если площадь окон по отношению к площади пола имеет всего лишь 10%-ный показатель, то для расчета тепловой мощности системы отопления используется коэффициент 0,8.
  • Если соотношение располагается в диапазоне 10-19%, то применяется коэффициент 0,9.
  • При 20% — 1,0.
  • При 30% —2.
  • При 40% — 1,4.
  • При 50% — 1,5.

И это только окна. А есть еще влияние материалов, которые использовались в строительстве дома, на тепловые нагрузки. Расположим их в таблице, где стеновые материалы будут располагаться с уменьшением тепловых потерь, а значит, их коэффициент будет также снижаться:

Вид строительного материала

Как видите, разница от используемых материалов существенная. Поэтому еще на стадии проектирования дома необходимо точно определиться с тем, из какого материала он будет возводиться. Конечно, многие застройщики строят дом на основе бюджета, выделенного на строительство. Но при таких раскладках стоит пересмотреть его. Специалисты уверяют, что лучше вложиться первоначально, чтобы впоследствии пожинать плоды экономии от эксплуатации дома. Тем более что система отопления зимой составляет одну из главных статей расхода.

Размеры комнат и этажность здания

Схема системы отопления

Итак, продолжаем разбираться в коэффициентах, влияющих на формулу расчета тепла. Как влияют размеры помещения на тепловые нагрузки?

  • Если высота потолков в вашем доме не превышает 2,5 метра, то в расчете учитывается коэффициент 1,0.
  • При высоте 3 м уже берется 1,05. Незначительная разница, но она существенно влияет на тепловые потери, если общая площадь дома достаточно велика.
  • При 3,5 м — 1,1.
  • При 4,5 м —2.

А вот такой показатель, как этажность постройки, влияет на теплопотери помещения по-разному. Здесь необходимо учитывать не только количество этажей, но и место помещения, то есть, на каком этаже оно расположено. К примеру, если это комната на первом этаже, а сам дом имеет три-четыре этажа, то для расчета используется коэффициент 0,82.

При перемещении помещения в верхние этажи повышается и показатель теплопотерь. К тому же придется учитывать чердак — утеплен он или нет.

Как видите, чтобы точно подсчитать тепловые потери здания, необходимо определиться с различными факторами. И их все обязательно надо учитывать. Кстати, нами были рассмотрены не все факторы, снижающие или повышающие тепловые потери. Но сама формула расчета будет в основном зависеть от площади отапливаемого дома и от показателя, который называется удельным значением тепловых потерь. Кстати, в данной формуле оно стандартное и равно 100 Вт/м?. Все остальные составляющие формулы — коэффициенты.

Порядок вычислений при расчете потребляемого тепла

При отсутствии такого устройства, как счетчик на горячую воду, формула расчета тепла на отопление должна быть следующей: Q = V * (T1 – T2) / 1000. переменные в данном случае отображают такие значения, как:

  • Q в данном случае — это общий объем энергии тепла;
  • V – показатель потребления горячей воды, который измеряется либо в тоннах, либо в кубических метрах;
  • T1 – температурный параметр горячей воды (измеряется в привычных градусах Цельсия). В данном случае более уместно будет брать в расчет ту температуру, которая характерна для определенного рабочего давления. Этот показатель имеет специальное название – энтальпия. Но в случае отсутствия требуемого датчика можно принять за основу ту температуру, которая будет максимально приближена к энтальпии. Как правило, ее средний показатель варьируется в пределах от 60 до 65°C;
  • T2 в этой формуле – температурный показатель холодной воды, который также измеряется в градусах Цельсия. Ввиду того, что попасть к трубопроводу с холодной водой весьма проблематично, подобные значения определяются постоянными величинами, которые отличаются в зависимости от погодных условий за пределами жилища. К примеру, в зимнее время года, то есть в самый разгар отопительного сезона, эта величина составляет 5°C, а летом, когда отопительный контур отключен – 15°C;
  • 1000 – это обычный коэффициент, при помощи которого можно получить результат в гигакалориях, что более точно, а не в обычных калориях.

Расчет гкал на отопление в закрытой системе, которая является более удобной для эксплуатации, должен проходить несколько иным образом. Формула расчета отопления помещения с закрытой системой является следующей: Q = ((V1 * (T1 – T)) — (V2 * (T2 – T))) / 1000.

  • Q – все тот же объем тепловой энергии;
  • V1 – это параметр расхода теплоносителя в подающей трубе (источником тепла может выступать как обычная вода, так и водяной пар);
  • V2 – объем расхода воды в трубопроводе отвода;
  • T1 – температурное значение в трубе подачи теплоносителя;
  • T2 – показатель температуры на выходе;
  • T – температурный параметр холодной воды.

Можно сказать, что расчет теплоэнергии на отопление в данном случае зависит от двух значений: первое из них отображает поступившее в систему тепло, измеряемое в калориях, а второе – тепловой параметр при отводе теплоносителя по обратному трубопроводу.

Как проводить расчеты потребляемой тепловой энергии?

Если тепловой счетчик по тем или иным причинам отсутствует, то для расчета тепловой энергии необходимо использовать следующую формулу:

Рассмотрим, что значат эти условные обозначения.

1. V обозначает количество потребляемой горячей воды, которое может исчисляться либо кубическими метрами, либо же тоннами.

2. Т1 – это температурный показатель самой горячей воды (традиционно измеряется в привычных градусах по Цельсию). В данном случае предпочтительнее использовать именно ту температуру, которая наблюдается при определенном рабочем давлении. К слову, у показателя даже имеется специальное название – это энтальпия. А вот если нужный датчик отсутствует, то в качестве основы можно взять тот температурный режим, который предельно близок к этой энтальпии. В большинстве случаев усредненный показатель составляет примерно 60-65 градусов.

3. Т2 в приведенной выше формуле также обозначает температуру, но уже холодной воды. По причине того, что проникнуть в магистраль с холодной водой – дело достаточно трудное, в качестве этого значения применяются постоянные величины, способные изменяться в зависимости от климатических условий на улице. Так, зимой, когда сезон отопления в самом разгаре, данный показатель составляет 5 градусов, а в летнее время, при отключенном отоплении, 15 градусов.

4. Что же касается 1000, то это стандартный коэффициент, используемый в формуле для того, чтобы получить результат уже в гигакалориях. Получится точнее, чем если бы использовались калори.

5. Наконец, Q – это общее количество тепловой энергии.

Как видим, ничего сложного здесь нет, поэтому движемся дальше. Если отопительный контур закрытого типа (а это более удобно с эксплуатационной точки зрения), то расчеты необходимо производить несколько по-другому. Формула, которую следует использовать для здания с закрытой отопительной системой, должна выглядеть уже следующим образом:

Теперь, соответственно, к расшифровке.

1. V1 обозначает расход рабочей жидкости в трубопроводе подачи (в качестве источника тепловой энергии, что характерно, может выступать не только вода, но и пар).

2. V2 – это расход рабочей жидкости в трубопроводе «обратки».

3. Т – это показатель температуры холодной жидкости.

4. Т1 – температура воды в подающем трубопроводе.

5. Т2 – температурный показатель, который наблюдается на выходе.

6. И, наконец, Q – это все то же количество тепловой энергии.

Также стоит отметить, что расчет Гкал на отопление в данном случае от нескольких обозначений:

  • тепловая энергия, которая поступила в систему (измеряется калориями);
  • температурный показатель во время отвода рабочей жидкости по трубопроводу «обратки».

Вариант 2

Теперь проведем расчет платежей в тех условиях, когда дом оснащен общим учетным прибором на отопление, а также индивидуальными счетчиками снабжена часть квартир. Как и в предыдущем случае, подсчет будет проводиться по двум позициям (тепловые энергозатраты на жилье и ОДН).

Нам понадобится формула №1 и №2 (правила начислений согласно показаниям контроллера или с учетом нормативов потребления тепла для жилых помещений в гкал). Вычисления будут проводиться относительно площади жилого дома и квартиры из предыдущего варианта.

Расчет 1

Формула №1: 1,3 х 1 400 = 1820 руб., где:

  • 1,3 гигакалорий – показания индивидуального счетчика;
  • 1 1820 р. – утвержденный тариф.

https://youtube.com/watch?v=dFLW96z0YVk

Формула №2: 0,025 х 70 х 1 400 = 2 450 руб., где:

  • 0,025 гкал – нормативный показатель расхода тепла на 1 м? площади в квартире;
  • 70 м? – метраж квартиры;
  • 1 400 р. – тариф на тепловую энергию.

Далее высчитываем вторую составляющую нашего платежа (ОДН) по двум формулам – №13 (объем услуги) и №10 (стоимость отопления).

Расчет 2

Формула №13: (300 – 12 – 7 000 х 0,025 – 9 – 30) х 75 / 8 000 = 1,425 гкал, где:

  • 300 гкал – показания общедомового счетчика;
  • 12 гкал – количество тепловой энергии, использованной на обогрев нежилых помещений;
  • 6 000 м? – сумма площади всех жилых помещений;
  • 0,025 – норматив (потребление тепловой энергии для квартир);
  • 9 гкал – сумма показателей со счетчиков всех квартир, которые оборудованы приборами учета;
  • 35 гкал – количество тепла, затраченного на подачу горячей воды при отсутствии ее централизованной подачи;
  • 70 м? – площадь квартиры;
  • 8 000 м? – общая площадь (все жилые и нежилые помещения в доме).

https://youtube.com/watch?v=tGvIg-I1QCU

Обратите внимание, что данный вариант включает только реальные объемы потребляемой энергии и если ваш дом снабжен централизованной подачей горячей воды, то объем тепла, затраченного на нужды горячего водоснабжения, не учитывается. Это же касается и нежилых помещений: если они отсутствуют в доме, то и в расчет включены не будут

Далее следует расчет платежа за отопление путем умножения объема тепла на тариф по формуле №10: 1,425 х 1 400 = 1995 руб., где:

  • 1,425 гкал – количество тепла (ОДН);
  • 1 400 р. – утвержденный тариф.

В результате проведенных подсчетов мы выяснили, что полная оплата за отопление составит:

  1. 1820 + 1995 = 3 815 руб. — с индивидуальным счетчиком.
  2. 2 450 + 1995 = 4445 руб. — без индивидуального устройства.
