Как установить циркуляционный насос в систему отопления

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

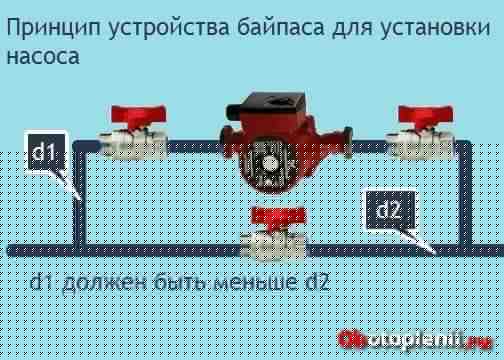

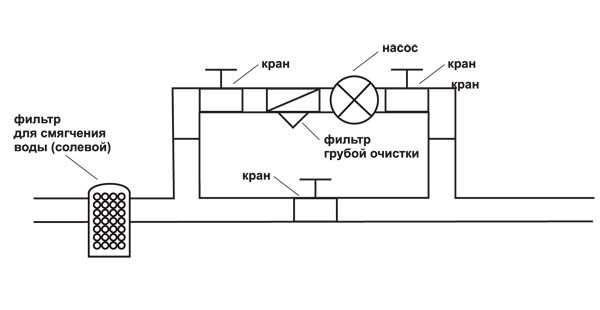

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Оптимальное место установки циркуляционного насоса

Хотя интернет изобилует массой информации на эту тему, однако простому пользователю не всегда удается определиться с оптимальной схемой подключения циркуляционного насоса в систему отопления. Причина заключается в противоречивости подаваемой информации, из-за чего на тематических форумах постоянно возникают жаркие дискуссии.

Приверженцы установки аппарата исключительно на обратном трубопроводе приводят в защиту своей позиции такие доводы:

  • Более высокая температура теплоносителя на подаче по сравнению с обраткой провоцирует существенное сокращение срока службы насоса.
  • Горячая вода внутри подающей магистрали менее плотна, из-за чего возникают дополнительные затруднения в ее перекачке.
  • В обратном трубопроводе теплоноситель имеет высокое статическое давление, что облегчает работу насоса.

Нередко такая убежденность складывается также от случайного лицезрения того, где установлен циркуляционный насос на отопление в традиционных котельных: там насосы, действительно, иногда врезают в обратку. При этом в других котельных установка центробежных насосов может осуществляться на подающих трубах.

Аргументы против каждого из приведенных доводов в пользу установки на обратной трубе следующие:

  1. Стойкость бытовых циркуляционных насосов к температуре теплоносителя обычно достигает +110 градусов, тогда как внутри автономных систем отопления вода редко нагревается выше +70 градусов. Что касается котлов, то они на выходе выдают температуру теплоносителя примерно +90 градусов.
  2. Вода при температуре +50 градусов имеет плотность 988 кг/м?, а при +70 градусов – 977.8 кг/м?. Для приборов, создающих давление 4-6 м водного столба, и способных перекачать примерно тонну теплоносителя за 1 час, такая мизерная разница в плотности в 10 кг/м? (вместимость канистры на 10 л) не играет существенной роли.
  3. Фактическая разница статического давления теплоносителя внутри подачи и обратки также минимальна.

В качестве вывода можно сказать, что схема подключения циркуляционного насоса может предполагать его установку как на обратной, так и подающей трубе отопительного контура. Тот или иной вариант, где устанавливать циркуляционный насос в системе отопления, не оказывает значимого влияния на его уровень работоспособности и эффективности. Исключением является использование недорогих твердотопливных котлов прямого горения, в которых отсутствует автоматика. Так как горящее топливо в таких нагревателях быстро потушить нет возможности, это нередко провоцирует закипание теплоносителя. Если подключение насоса отопления было проведено на подающей трубе, это позволяет образовавшемуся пару вместе с горячей водой попасть внутрь корпуса с крыльчаткой.

Далее события разворачиваются следующим образом:

  • Аппарат резко снижает свою производительность, так как его рабочее колесо не в состоянии перемещать газы. Это провоцирует снижения скорости циркуляции теплоносителя.
  • Наблюдается уменьшение поступающей в котловой бак охлаждающей воды. Как результат, прибор перегревается еще больше, а образование пара возрастает.
  • После того, как объем пара достигнет критических значений, он попадает внутрь крыльчатки. После этого наступает полная остановка циркуляции теплоносителя: возникает аварийная ситуация. Давление в системе возрастает, из-за чего сработавший предохранительный клапан выбрасывает клубы пара внутрь котельной.
  • Если не затушить дрова, то на каком-то этапе клапан не справится с возрастающим давлением. В результате этого возникает реальная опасность взрыва котла.

Если схема установки циркуляционного насоса в систему отопления предполагает его монтаж на обратную трубу, то это уберегает прибор от прямого воздействия водяного пара. Как результат, увеличивается период времени до аварии (почти на 15 минут). То есть это не предотвращает взрыв, а лишь дает дополнительное время на принятие дежурных мер по устранению возникшей перегрузки системы. Поэтому при поиске места, где ставить насос на отопление, в случаях с простейшими дровяными котлами лучше выбирать для этого обратный трубопровод. Современные автоматизированные обогреватели на пеллетах могут монтироваться на любом удобном участке.

С тёплым полом

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Правила установки

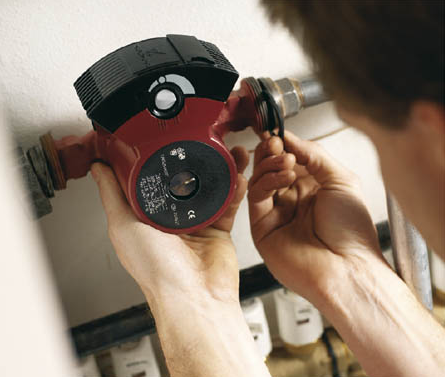

Циркуляционный насос представляет собой гидравлический агрегат, который преобразует энергию движения механического привода двигателя в поток энергетический жидкости. По замкнутой схеме транспортирует жидкость и придает ей направленную энергию напора.

Циркуляционный насос продается в специализированных магазинах по приемлемой цене

В этих правилах используются знания работы системы замкнутого течения жидкости. Для начала выберите схему повышения давления горячей воды и подключение к системе отопления (крепление к стене). Включить насос через байпас в систему можно тогда, когда давление позволяет максимальную часть энергии котла употреблять на поддержку нормальной циркуляции теплоносителя. При этом необходимо соблюдать правила установки этих насосов, чтобы обходиться временами без подпитки (дополнительной) процесса. В том случае, когда система без дополнительной подпитки обойтись не может, насос необходимо поставить вертикально на каждый отопительный стояк (многоэтажная схема отопления). В трубопроводе отопления прибор ставится в каждом контуре.

Каких правил следует придерживаться:

  • Соблюдать схему подачи потока направления теплоносителя на корпусе по меткам;
  • Чтобы прибор не перегревался и его производительность не уменьшилась, в горизонтальном (или вертикальном) положении устанавливать ротор;
  • Соблюдать правила безопасности;
  • Перед тем как запустить устройство, необходимо заполнить систему водой и избавить ее от образовавшейся воздушной пробки.

Если вы имели раньше дело с трубами (нарезкой, устройством, соединениями), то установка и размещение циркуляционного прибора не составит труда.

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

  • температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
  • плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
  • статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

  1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
  2. Плотность воды при 50 градусах составляет 988 кг/м?, а при 70 °С – 977.8 кг/м?. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м? (объем десятилитровой канистры) просто ничтожна.
  3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

  1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
  2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
  3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
  4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Преимущества насосного отопления

Не так давно практически все частные дома оснащались паровым отоплением, которое работало от газового котла или обычной дровяной печи. Теплоноситель в таких системах циркулировал внутри труб и батарей самотеком. Насосами для перекачки воды комплектовались только централизованные системы теплоснабжения. После появления более компактных аппаратов их стали применять также в частном домостроительстве.

Такое решение дало целый ряд преимуществ:

  1. Возросла скорость циркуляции теплоносителя. Нагретая в котлах вода получила возможность намного быстрее поступать в радиаторы и отапливать помещения.
  2. Значительно сократилось время на обогрев жилищ.
  3. Возрастание скорости протока повлекло за собой увеличение пропускной способности контура. Это означает, что для доставки к месту назначения того же количества тепла можно использовать трубы меньшего сечения. В среднем трубопроводы удалось уменьшить вдвое, чему способствовала принудительная циркуляция воды от врезанного насоса. Это сделало системы более дешевыми и практичными.
  4. Для прокладки магистралей в таком случае можно использовать минимальный уклон, не опасаясь сложных и протяженных схем водяного отопления. Главное при этом правильно подобрать мощность насоса, чтобы он смог создавать оптимальное давление в контуре.
  5. Благодаря бытовым циркуляционным насосам появилась возможность применять теплые полы и закрытые системы большой эффективности, для работы которых необходимо повышенное давление.
  6. Новый подход позволил избавиться от множества труб и стояков, которые не всегда гармонично вписывались в интерьер. Принудительная циркуляция открывает возможности для прокладки контура внутри стен, под полом и над подвесными потолочными конструкциями.

Минимальный уклон в 2-3 мм на 1 м трубопровода необходим для того, чтобы в случае ремонтных мероприятий сеть могла опорожняться самотеком. В классических системах с естественной циркуляцией этот показатель достигает 5 и более мм/м. Что касается недостатков принудительных систем, то самый значительный из них – это зависимость от электрической энергии. Поэтому в районах с нестабильными поставками электричества при установке циркуляционного насоса необходимо использовать блоки бесперебойного питания или электрогенератор.

Также следует быть готовым к возрастанию счетов на потребленную энергию (при правильном подборе мощности агрегата расходы можно минимизировать). Кроме того, ведущими производителями оборудования для систем отопления разработаны современные модификации циркуляционных насосов, способные работать в режиме повышенной экономии. К примеру, модель Alpfa2 от Grundfos в автоматическом режиме корректирует свою производительность, в зависимости от потребностей системы отопления. Стоит подобное оборудование достаточно дорого.

Система отопления без насоса и с насосом.

Отопление без насоса Самостоятельную циркуляцию жидкости обеспечивает разница температур и массы теплоносителя в нагретом и охлажденном состоянии.

Система отопления без насоса называется – система с естественной циркуляцией. Поклонники систем с естественной циркуляцией основным своим доводом в её пользу считают отсутствие в дополнительного сложного оборудования – насоса. Ведь этот конструктивно сложный агрегат не застрахован от поломки. К тому же для его работы требуется подключение электропитания, а это ещё одна статья расходов.

Ну и что же тут сказать??? Всё так.

Оба этих довода справедливы, но так ли хорошо отопление в частном доме без насоса. Давайте посчитаем.

Циркуляция начинается от котла, который должен быть не только смонтирован на этаже ниже самого низко установленного радиатора, но и иметь разгонный вертикальный участок из трубы большого диаметра. К тому же такой большой трубопровод должен идти до самой высокой точки системы отопления, расположенной выше последнего радиатора.

Далее в верхней точке монтируется расширительный бак и раздающий коллектор, который не только выполнен из трубы большого диаметра, но и должен быть расположен под углом не менее 3 градусов.

Отсюда следует, что система с естественной циркуляцией не только сложна в проектировании и монтаже, но и неприглядна в плане декора – трубы большого диаметра сложно декорировать и придется отказаться от скрытого монтажа радиаторов отопления.

Кроме того, в системе отопления дома без насоса невозможно создать большое давление так необходимое для корректной работы современных радиаторов. А уж если случиться засор в трубопроводе, то одной только разницы температур не хватит для того чтобы его протолкнуть и это приведет к остановке всей системы отопления.

Система отопления с насосом

На фоне этого затраты электроэнергии в 30 – 40 Вт на поддержание работоспособности насоса не кажутся такими уж завышенными.

Системы с искусственной циркуляцией теплоносителя не только решает все перечисленные выше проблемы, но и обеспечивает большую теплоотдачу и равномерный прогрев всего трубопровода.

Сама же схема отопления с насосом выглядит следующим образом в трубопровод до котла или после него(в зависимости от модели насоса) устанавливается циркуляционный агрегат, который помогает перемещать теплоноситель по системе отопления.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Выбор оборудования

Важным параметром при покупке водяного насоса является его мощность. Неудачный подбор приведет к перерасходу электроэнергии и сильным шумовым помехам во время работы. Сложная архитектура отопительной системы также потребует вмешательства инженера-теплотехника.

Для расчета необходимой мощности владелец частного дома может воспользоваться схемой, представленной ниже. Технические параметры монтируемых аппаратов должны превышать расчетные показатели на 10-15%.

Поиск мощности

Потребности в отоплении, обеспечиваемые насосом, зависят от сечения проводящей трубы. На них сильно влияет максимальный показатель напора, объем теплоносителя, его температура и плотность.

Количество рабочей жидкости, проходящей сквозь случайный участок водяного контура, рассчитывается аналогично объемам воды, которые использовал котел. Значения расхода приравниваются к параметрам мощности.

Расчетная формула

Подобный принцип применим и к радиаторам. При выборе места, в котором будет проведен монтаж циркуляционного насоса, нужно учесть расход жидкости каждым кольцом отопительной сети. На данный показатель также повлияет сечение трубопровода и его длина.

Каждый десятиметровый отрезок отопительной системы потребует 0,6 м напора от рабочего насоса. Для коммуникаций стометровой длины, установленных в частном доме, понадобится аппарат с напором в 6 м.

Виды насосных агрегатов

Стимуляция движения жидкости в трубах предполагает применение одного из двух качественно разных способов. В систему можно ставить агрегат «сухого» типа, ротор которого не будет контактировать с водой внутри контура. Схема подключения «мокрого» насоса, напротив, требует погружения его рабочей части в жидкий теплоноситель.

Герметично изолированные маховики аппаратов первого вида применяются при обустройстве высотных домов или крупных торговых центров. Завихрения воздуха, сопровождающие их вращение, вызывают сильный шум и делают их неудобными для монтажа в частных зданиях.

Корпуса «мокрых» насосов выполнены из латуни или бронзы, а внутри них размещены керамические или стальные детали. Текущая сквозь них вода выполняет функцию смазки и продлевает срок функционирования.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2) Производительность (м3/час) Марки
80 – 240 От 0,5 до 2,5 25 – 40
100 – 265 Та же 32 – 40
140 – 270 От 0,5 до 2,7 25 – 60
165 – 310 Та же 32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

  1. Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
  2. При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
  3. Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
  4. Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
  5. Возможность спрятать отопительные коммуникации, которые проходят через помещения.
  6. Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

Видео: руководство по установке и подключению прибора

Конечно, каждому хозяину хочется большинство работ выполнять самостоятельно. Но когда речь идет о совершенствовании системы отопления и врезке новых коммуникаций, лучше не рисковать. Обращение к специалистам в сфере монтажа отопительного насосного оборудования – мудрое решение, о котором не придется жалеть.

Мастера своего дела проведут все работы в режиме «полного цикла»: от выбора оптимальной модели насоса до запуска уже смонтированного оборудования и всей сети. При этом вся ответственность за грамотность и своевременность установки ложится на них. Хозяевам лишь остается дождаться приятного момента, когда можно будет сполна насладиться долгожданным теплом в собственном доме.

Сети отопления, где естественная самопроизвольная циркуляция воды, справляются с обогревом небольших домов. С помощью вертикальных циркуляционных насосов осуществляется принудительная циркуляция теплой воды в замкнутых отопительных системах, в результате чего могут обогреваться большие дома и дома с разветвленной разводкой труб.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый»циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

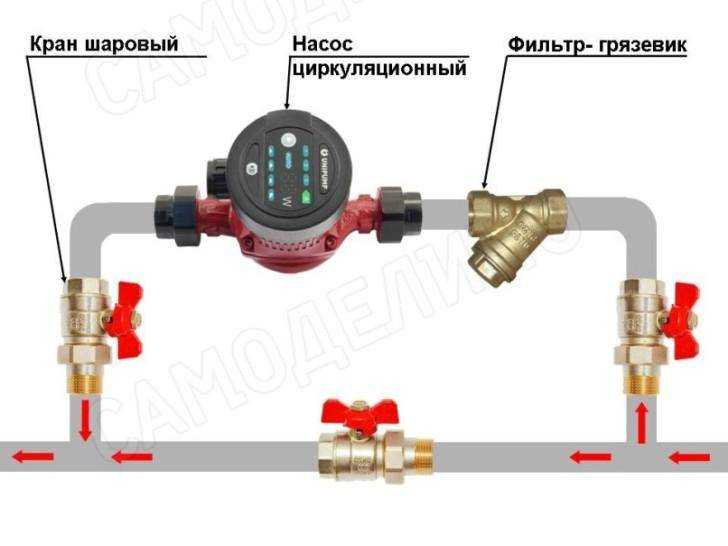

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

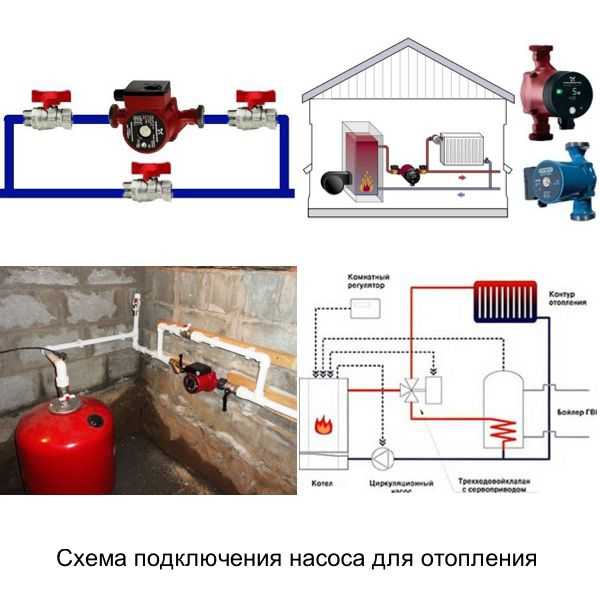

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума

Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции
