Утепление канализационных труб: чем и как утеплить канализацию в земле

Выбор места размещения слива

При выборе места размещения слива стоит, прежде всего, позаботиться о том, чтобы неприятный запах не проникал в жилые помещения. Вследствие этого располагать его следует не ближе пяти метров от дома. Оптимальным расстоянием будет десять метров, слишком далеко размещать септик тоже не стоит, так как при этом значительно возрастает стоимость выполнения работ по прокладке трубопроводной сети. Подводка наружной канализации к дому не должна выполняться под прямым углом. Кроме того, надо учитывать следующее:

• источники воды должны располагаться не ближе тридцати метров;
• на границе соседнего участка септик устанавливать нельзя;
• для удобства откачки нечистот слив лучше располагать недалеко от дороги;
• особенно тщательная герметизация накопительной емкости нужна при близком расположении почвенных вод;
• прокладку трубопроводной сети облегчает естественный уклон местности.

Выгребная яма для канализации использовалась с давних времен. Раньше не тратили силы на герметизацию ее стенок и, когда яма заполнялась, ее забрасывали землей и выкапывали новую. Сейчас стены выкладывают из кирпича, из бетонных колец и других строительных материалов.

Жидкие фракции отходов просачиваются сквозь почву на дне, фильтруясь, твердые компоненты постепенно наполняют шахту, и, спустя некоторое время, их нужно откачивать.

Обустройство выгребной ямы целесообразно, если объем сточных вод в частном доме не превышает величины одного кубического метра в сутки. При превышении этой нормы будет происходить загрязнение окружающей среды.

Способы утепления

Способы утепления коммуникаций в земле можно разделить на две группы: активные и пассивные. Пассивный способ – традиционное утепление, когда применяются теплоизоляционные материалы; активный – подогрев труб с помощью специальных электрических нагревательных кабелей.

Укладка канализационных труб в траншею

Самый простой способ утепления системы наружной канализации – укладка труб на нормативную глубину в траншею. Нормативными документами допускается прокладка системы канализации на расстоянии не выше 300 мм от уровня промерзания. Оптимальная глубина – на уровне промерзания в вашем регионе или ниже.

Утепление канализации теплоизоляционными материалами

Если сильно заглубить канализацию не удается, то трубам необходимо утепление с помощью теплоизоляционных материалов. Если этого не сделать, то зимой система перемерзнет и, возможно, разрушится. Ремонт системы в зимнее время практически невозможен.

Подогрев канализационных труб электричеством

Выпускаются специальные кабели для обогрева труб канализации. В системе, имеющей внутренний диаметр не менее 100 мм, греющий кабель можно проложить внутри. Можно проложить и снаружи – по прямой внизу трубы (или несколькими прямыми), волнообразно или по спирали. При подключении кабеля к сети необходимо предусмотреть установку автомата и устройства защитного отключения.

Кабели существуют двух видов: обычные нагревательные и саморегулирующиеся. В последние встроены датчики, отключающие участки провода при прогреве трубы до нужной температуры. Обычный кабель дешевле, саморегулирующийся – дороже, но зато экономит электроэнергию. Вообще утепление канализации таким образом потребует определенных затрат на электричество.

Перед прокладкой греющего кабеля проклеивается специальная алюминиевая лента, затем к ней фиксируется кабель при помощи скотча. Сверху труба с проводами покрывается теплоизоляцией.

Схема укладки электрического кабеля для обогрева канализационных труб

Схема устройства саморегулирующегося кабеля для подогрева труб

Какой способ лучше

Чем проще способ утепления, тем он надежнее. Если есть возможность – нужно проложить канализацию в траншее на нужной глубине. Для канализации этого будет достаточно.

Утепление скорлупами надежно защищают трубы от замерзания зимой. Монтаж несложен и не занимает много времени. Оборачивание вспененным полиэтиленом незначительно защищает трубы из-за небольшой толщины листов.

Утепление с помощью нагревающего кабеля в любом случае применяется вместе с утеплением скорлупами, поэтому чаще всего его рассматривают как дополнительный способ утепления:

• При неглубоком или поверхностном залегании труб канализации.
• Для подстраховки – на случай очень холодных зим.

Прокладка кабеля удорожает прокладку канализации, к тому же многие люди психологически не готовы к применению электрических систем (кажется, что пройдет пять лет, и кабель перегорит). Между тем нагревательные системы могут работать десятилетиями. Еще один минус такого утепления – расход электроэнергии, пусть не очень большой, зато постоянно 3-5 месяцев в году. Или регулируемая и более дорогая система с термодатчиками.

Выбор способа утепления зависит от глубины залегания труб канализации, глубины промерзания грунта, самых низких температур в данной местности. Оптимальный способ – с помощью готовых изделий из пенополистирола. Электрическое утепление применяют только при особой необходимости.

Виды и характеристики утеплителей

Каждый вид утеплительного материала имеет как достоинства, так и недостатки. Предлагаем рассмотреть популярные на сегодня утеплители труб канализации.

Минеральная вата – высококачественный утепляющий материал, широко распространенный среди потребителей, но совсем неподходящий для утепления канализационных систем.

Расход утеплителя большой, а эффективность слишком мала, так как минвата подвержена разрушительному действию влаги.

То есть при утеплении данным материалом следует использовать дополнительную гидроизоляцию, иначе возможна потеря половины теплоизоляционных функций минеральной ваты.

Пенополиуретан – подходящий утепляющий материал для труб наружной канализации: не боится влаги и эффективно сберегает тепло.

Материал изготавливается в виде полуцилиндров с внутренними выемками для трубы. Это создает определенный эффект «скорлупы». В работе пенополиуретан очень удобен. Его можно прибрести по доступной цене.

Пенопласт – отличный утеплитель для труб канализации. В процессе работы материал надевается на трубу, края берутся в замок.

Имеет ряд преимуществ: невысокая стоимость, легкость, не впитывает влагу, удобен в эксплуатации. Пенопласт спасет коммуникации от замерзания даже в лютые морозы.

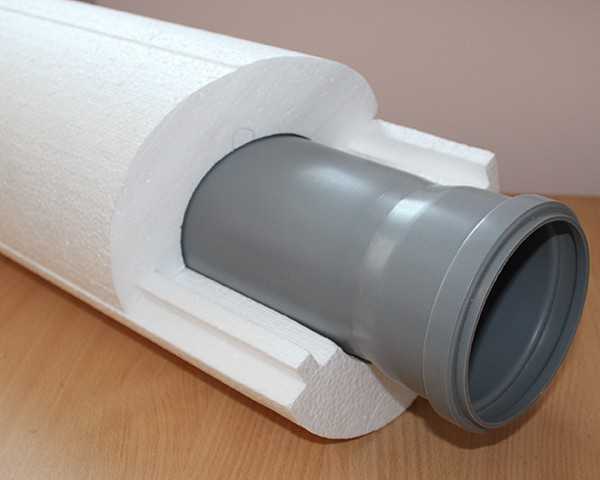

Пенополистирол – один из самых востребованных утепляющих материалов для канализационных труб.

Причины этого ясны и просты: доступная цена, отличные эксплуатационные качества, легкость в работе.

Такой материал подходит и для утепления внутренней канализации, и для труб вне помещения, и для труб, находящихся под землей.

Вспененный полиэтилен – идеальный материал для канализационных труб, расположенных в теплой климатической зоне, так как является по своей структуре очень тонким.

С вспененным полиэтиленом легко работать: труба материала надевается на нужный участок через разрез. Такая простота в работе дает возможность провести процесс утепления своими руками.

Но все-таки во время работы с материалом нужно соблюдать осторожность, так как он хрупок и может порваться. Вспененный полиэтилен не подходит для холодного климата

Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете

Вспененный полиэтилен не подходит для холодного климата. Точнее, его можно применить в таком случае, но придется наматывать материал во много слоев, что существенно отразится на бюджете.

Пеноизол предназначен для утепления канализационных систем широкого масштаба. Лучше, чтобы утепление осуществлялось руками мастера.

Пеноизол выпускается в жидком виде. Материал в процессе застывания образует специальную оболочку, которая и защищает трубы от различных воздействий.

Главными достоинствами пеноизола являются стойкость к холодам, отсутствие дополнительных креплений во время монтажа.

Среди недостатков можно выделить необходимость специализированного оборудования для работы с материалом, высокую стоимость. Как правило, пеноизол не используется для утепления канализации в частном строительстве.

Базальтовое волокно являет собой цилиндры, которые состоят из базальтового утеплителя. Для использования данного вида утепления не требуется особых навыков.

Работа с материалом проста, что является главным преимуществом утеплителя. Но все же базальтовое волокно – не особо популярный вид утепления канализационных труб, так как имеет высокую цену.

Керамзит относится к разряду сыпучих теплоизоляций. Спектр применения материала – небольшой участок глубины вокруг трубы.

Важно знать, что траншеи во время укладывания трубы в землю должны быть сухими, в противном случае керамзит утратит свои теплоизоляционные свойства. Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций

Материал является самым дешевым средством среди сыпучих утепляющих теплоизоляций.

Итак, при выборе утепляющих материалов для канализационных труб стоит учитывать вес утеплителя, теплоизоляционные функции, легкость в работе с материалом, безопасность для здоровья, пожаробезопасность, долговечность, гидроизоляционные свойства, приемлемую цену.

Пришло время рассмотреть способы монтажа утепления канализационных труб.

Способы теплоизоляции

Для начала рассмотрим, нужно ли утеплять канализационные трубы в частном доме. Замерзание стоков в контуре – один из вариантов неисправности, который исключает возможность пользования сантехническим оборудованием. Причинами подобного явления могут быть:

• несвоевременная прочистка труб и устранение засоров;
• устройство системы с большим количеством поворотов и недостаточным уклоном в сторону точки сбора сточных отходов;
• несоблюдение уровня заглубления канализационного контура в грунт.

Еще одной причиной можно считать ошибочное мнение о периодическом нагревании канала теплыми стоками. Однако такое допущение может быть актуальным только для регионов с теплым и мягким климатом. В северных широтах теплоизоляция наружных контуров – это необходимое мероприятие. Рассмотрим основные способы, как утеплить канализационную трубу.

Заглубление магистрали

Здесь главным параметром считается глубина промерзания почвы. Трубы диаметром 100-110 мм нужно проложить ниже этого уровня на 30 см. Для этого формируется траншея, дно которой уплотняется под уклоном от дома в пределах 10-12 градусов.

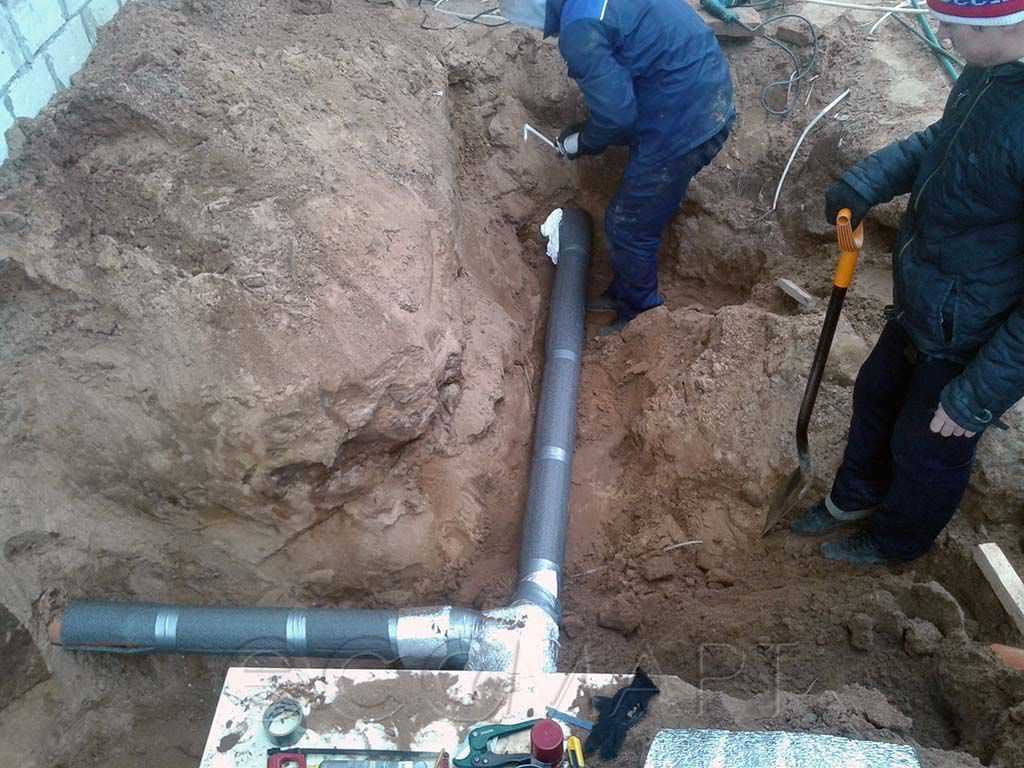

Укладка канализационного канала в траншею Источник makler.md

Это решение простое, но имеет свои недостатки:

• может понадобиться углубление более, чем на 1,5 метра (трудоемко);
• земляные работы занимают много времени и сил у рабочего (отражается на оплате труда);
• сложно соблюдать необходимый уклон особенно под длинную магистраль (канал в 10 м нужно опустить примерно на 1,5 метра у септика);
• над уровнем промерзания грунта располагаются много элементов системы, которые все же подлежат утеплению (колодцы, коллекторы, зона выхода контура из дома);
• изолированные участки канализации сложнее проверять на предмет исправности и ремонтировать.

Однако несмотря на недостатки углубление ниже промерзающего грунта – эффективное решение. Так трубы защищены от природных явлений и человеческого фактора, что снижает вероятность аварийных ситуаций на пути к септику. Также этот подход позволяет локализовать, уменьшить участок, который нуждается в утеплении. Это экономически выгодное решение.

Обеспечение обогрева

Здесь применяется электрический кабель, который выделяет то или иное количество тепла при подключении в сеть.

Утепление трубы с греющим кабелем Источник yandex.net

Монтаж предполагает обмотку трубы проводом или протягивание его внутри магистрали. Количество нитей и шаг между витками зависит от мощности нагревателя; выше теплоотдача – меньше расстояние и соответственно длина кабеля. Фиксация элементов выполняется алюминиевым скотчем (пластик полностью обматывается фольгой перед креплением провода). Вся конструкция укрывается утеплителем.

Специалисты утверждают, что такое решение актуально для регионов с морозами ниже -15 градусов по Цельсию. Оно также позволяет ограничиваться углублением канализации до 0,5 м. Включать обогрев труб можно по мере необходимости, то есть не обязательно постоянно поддерживать ту или иную температуру. Особенно это актуально для объекта, где проживание периодическое.

Кабелей выделяют два варианта. Обычный или резистивный прогревает магистраль по всей протяженности с одинаковой теплоотдачей. Саморегулирующийся стоит дороже, но быстро окупается за счет работы на участках с более низкими температурами. Экономическая выгода здесь состоит в меньшем потреблении электроэнергии.

Саморегулирующийся нагревательный кабель Источник kanaliza.ru

Теплоизоляция

Здесь предполагается выбор утеплителя для наружного применения. Главное – соблюдение технологий проведения монтажных работ. Это обосновано тем, что теплоизоляционный материал также может нуждаться в защите.

Стоит отметить, что действие утепляющих составов направлено не на согревание контура, а на снижение уровня теплопотерь. В этом нуждаются как наземные элементы трубной конструкции, так проложенные в грунте. В этом случае работает согревание контуров стоками. Поэтому мероприятие проводится для канализации, которой пользуются постоянно.

Наземные каналы, которые нужно утеплять Источник moikolodets.ru

Нюансы утепления вытяжки для канализации

Для утепления вытяжки используются рулонные материалы или тонкостенная скорлупа из пенопласта или пенополистирола. Труба обматывается теплоизоляцией, а сверху дополнительно делается обмотка фольгированным скотчем или алюминиевой фольгой.

Утепление вытяжки необходимо для того, чтобы на внутренних поверхностях не образовывался конденсат. Поэтому в нижней части трубы рекомендуется установить 2-3 слоя утеплителя, а вверху достаточно и одного.

Своевременное и главное, правильное утепление канализационной системы позволят обеспечить надежное ее функционирование даже в самых тяжелых условиях.

Как выполнить теплоизоляцию полипропиленовых труб

Утеплитель для труб может быть различной формы и исполнения: намотанный, приклеенный, в виде скорлупы — овальной формы и т.д. Существует широкий спектр изоляционных материалов, облицовок и вспомогательных утеплительных соединений, доступных для использования в системах горячего водоснабжения.

Список постоянно меняется по мере разработки новых синтетических материалов или способов их нанесения. Например, последним нововведением в теплотехнике является использование антифриза в качестве теплоносителя для замкнутых систем

Рассматривать какого-либо конкретного производителя утеплителей не имеет смысла, необходимо обратить внимание на типы используемых материалов

Утепляем трубы канализации в частном доме, а также водопровода или отопления своими руками? На улице и в доме +

На сегодняшний день очень популярным является проживание в собственном загородном доме или коттедже. Достоинствами отдельного проживания выступает возможность оригинально обустроить каркасный дом, возвести его по собственному проектному плану, и по своему усмотрению сделать ландшафтный современный дизайн.

В данном жилье особое внимание стоит обратить на правильное устройство канализации и водопроводной системы. Ниже мы рассмотрим более подробно, как утепляют канализационные трубы в частном доме

По своему усмотрению вы можете либо своими руками провести трубы канализации, либо купить готовую специальную очистную станцию воды. Но нужно учесть, что также немало важным будет позаботиться и о трубопроводе в целом. Для более эффективной работы канализации в каркасном доме, стоит качественно поработать над утеплением канализационных труб.

Утепление канализационных труб своими руками нужно проводить в таких регионах, в которых часто бывают пониженные температуры, из-за которых может замерзнуть почва.

Именно поэтому в целях предупреждения неприятных ситуаций, стоит позаботиться о надежном и качественном утеплении канализационных труб. Для хорошей работы канализационной системы, необходимы будут сооружения для бытовых стоков.

Можно утеплить трубы в момент их установки. В северных регионах, как правило, используют для канализации полипропиленовые трубы. Они достаточно прочные и способны выдержать пониженные температуры.

Ниже рассмотрим несколько методов утепления канализационных труб

Схема прокладки

1) Прокладывать трубопровод ниже уровня промерзания грунта; т.е. прокладка трубопровода идет на расстоянии 10 см от слоя промерзания грунта. Данный способ достаточно трудоемок и стоимость строительства существенно увеличится. Помимо этого, стоит учитывать, что при возникновении аварийной ситуации, придется раскапывать целую траншею, а после устранения неполадок снова ее закапывать. Данный вариант скорее подойдет для людей, имеющих у себя на участке специальную технику или экскаватор;

2) Применять электрокабели; данный вариант предполагает прокладку кабелей внутрь трубы, который будет закреплен на внешней поверхности всего трубопровода. Для проведения таких работ необходимо подготовить траншею с глубиной не менее 0,5 м. Обычно, выход канализационных труб в каркасном доме базируется на небольшой глубине, для этого можно применить два метода:

1.  основной базовый участок труб устанавливать глубоко;
2. утеплить канализационную систему на выходе прокладкой греющего кабеля.

Такой подход позволит утеплить трубу под землей, не принимая во внимание погодные условия. Но и у второго варианта есть свои минусы:

•  высокая стоимость кабелей;
• для работы такой системы необходима будет электроэнергия, а это приведет к увеличению затрат;
• для поддержания тепла, вокруг труб необходимо будет установить кожух из рубероида;

Потребуется непрерывная и постоянная подача электричества!

3) Использовать всевозможные теплоизоляционные материалы. Данный вариант считается наиболее проверенным и надежным. При таком методе необходимо утеплить трубы дома специальными материалами – паклей либо минеральной ватой.

Утепление канализационных труб своими руками из пакли будет работать в течение долгих лет, а если укладку обработать специальной масляной краской – то еще дольше. Более эффективно и надежно утеплять канализационные трубы минеральной ватой.

Для этого нужно применять материал толщиной не менее 5 см. Не забывайте, что минеральная вата требует дополнительной обработки гидроизоляционным специальным составом или кожухом из рубероида.

Как утеплить трубы на улице

Утепление водопроводной трубы

Водопровод в каркасном доме стал неотъемлемой частью нашего повседневного быта. Без данной коммуникации в доме будет не комфортно. Но для большинства жителей каркасных домов существует некоторая проблема в зимний период – это замерзание воды в трубах водопровода. Чтобы избежать данной неприятности необходимо лучше утеплить трубу и защитить от мороза специальными материалами.

При выборе утепления обычными материалами (минеральная вата или пенопласт), укладку необходимо выполнять ниже слоя промерзания грунта. Слой теплоизоляционного материала укладывается определенной толщиной, которую рекомендует поставщик.

Важный момент, при установке трубопровода — его необходимо уложить в специальный короб. Благодаря этому, получится дополнительная защита, и теплоизоляционный материал будет служить дольше.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

• Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
  Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
• После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ – для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

1. Сифон и сливной патрубок кухонной мойки.
2. Такое же устройство для умывальника в ванной комнате.
3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.

1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.

1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Как правильно сделать канализационную разводку

Этап 4. Основные элементы внутренней сети

Следующий этап — обустройство внутренней канализации. Ее конфигурация напрямую зависит от того, где находятся источники стоков, потому здесь я приведу описание основных ее элементов:

Схема, показывающая основные элементы внутренней канализационной сети

1. Стояк — центральная вертикальная труба, большого диаметра (минимум 110 мм), которая объединяет все контуры воедино. Как правило, в частном доме делают один стояк, но в больших строениях их может быть и несколько. В нижней части чрез колено соединяется с выводящей канализационной трубой.
2. Фановая труба — монтируется в верхней части стояка, служит для отведения газов, накапливающихся в трубах, из системы во внешнюю среду. Выводится в отдельную вент шахту или соединяется с вентиляционной трубой, находящейся выше уровня кровли.

Вывод фановой трубы

1. Магистральные ветки — трубопроводы диаметром около 50 мм (2 дюйма). Используются для соединения сантехнических приборов и других источников стока со стояком. Поскольку местная канализация обычно делается самотечной (т.е. работающей без дополнительного напора), то трубы прокладывают с уклоном в сторону стока. Для двухдюймовых труб оптимальный уклон составляет около 3 см на 1 м.
2. Подводящие трубы — используются для соединения выпусков сантехнических приборов с магистралями. Диаметр такой трубы не может быть больше диаметра магистрали.

Узел подключения к унитазу с отводами и ревизией

1. Ревизии — специальные фитинги, представляющие собой тройник с одним отводом, оснащенным закрывающимся люком. Ревизия ставится в основании стояка, на поворотах, разветвлениях и на концах магистралей. Она обеспечивает доступ внутрь трубопровода для удаления засоров или профилактических работ.

Этап 5. Соединение труб

Схема соединения труб

Все трубы соединяются между собой с помощью фитингов, которые позволяют оформлять повороты, отводы, разветвления и т.д. При монтаже системы желательно избегать поворотов под острыми и прямыми углами, формируя плавные дуги — так мы снизим риск засоров в месте уменьшения скорости потока.

Типовые современные трубы, оснащённые раструбами и эластичными манжетами, легко монтируются своими руками

Иллюстрация	Монтажная операция
	Обрезка трубы. Используя ножовку с мелкими зубьями, обрезаем ровный конец трубы до нужного размера.
	Снятие фаски. Место обрезки зачищаем, удаляя заусенцы с наружной внутренней стороны — они могут стать причиной засора.
	Подготовка раструба. В раструб вставляем резиновое уплотнительное кольцо. Разравниваем уплотнитель, укладывая его в паз и следя за отсутствием загибов и заломов.
	Соединение труб. Вставляем патрубок в раструб и вдвигаем до упора. При необходимости проворачиваем трубу так, чтобы отвод или ревизионное отверстие оказались в нужном положении.

После сборки все трубы устанавливаются на несущие поверхности. Инструкция допускает как скрытую (в штробах или за обшивкой), так и открытую прокладку. Во втором случае для крепления труб используются пластиковые хомуты с защелкой или винтовой фиксацией.

Скрытая прокладка канализации в штробах

Фото открытой установки стояка с использованием хомута

Этап 6. Подключение к сантехническим приборам

На последнем этапе выполняется подключение сантехнического оборудования:

Подключение унитаза с помощью гофры

1. Унитаз — обычно устанавливается в непосредственной близости от стояка. Выпуск унитаза соединяется гофрой или отрезком трубы либо с отводом стояка, либо с короткой магистралью диаметром не менее 110 мм.

Плоский сифон под ванной, диаметр трубы выбирайте не менее 50 мм.

1. Ванная или душевая кабинки — подключаются к канализации с помощью компактных сифонов, которые помещаются под сливными отверстиями. Оптимальный диаметр отводящей трубы составляет не менее 50 мм.

Подключение раковины с сифоном и гофрой

1. Раковины на кухне и в ванной — встраиваются в систему с помощью сифонов с гидрозатворами. Сифон обычно имеет форму колбы и размещается под раковиной, а с выводом канализации он соединяется гибкой гофрированной трубой.
2. Стиральные и посудомоечные машины — также монтируются с использованием гибких гофрированных шлангов. Для подключения таких приборов следует установить отдельный отвод канализационной трубы, оснащенный раструбом с резиновой уплотнительной манжетой.

Узел подключения стиральной машины
