flogia.ruТребования, которым должен соответствовать утеплитель
Так как данный материал предназначен оберегать от морозов водопровод он должен обладать целым рядом характеристик.
Перед тем как утеплить водопровод на улице стоит знать, что, несмотря на их многообразие, каждый из них должен соответствовать следующим требованиям:
- минимальной теплопроводностью, чтобы сохранять максимальное количество тепла;
- водоотталкивающими свойствами, которые обеспечат герметичную защиту;
- противогрибковыми свойствами, которые не дают развиваться гнилостным процессам;
- устойчивостью к различным агрессивным средам, которые могут воздействовать на определенном участке конструкции;
- устойчивостью к воздействию высоких температур и огня;
- длительным сроком эксплуатации.
Перед тем как утеплить водопровод над землей задумайтесь при выборе утеплителя, чтобы потом не возникло трудностей в процессе монтажа.
Как утеплить трубы водопровода на улице в частном доме или на даче
Григорий Борисов
Как утеплить трубы водопровода на улице в частном доме или на даче?
В настоящее время водопровод на даче перестал быть чем-то недоступным, скорее, он является обязательным атрибутом загородной жизни. Проходит он обычно на улице под землей. Многие интересуются, как утеплить водопровод в частном доме или на даче своими руками? Все довольно просто. Нужен специальный материал и немного терпения. Если не утеплить трубы до наступления морозов, то может произойти не только их замерзание, но и разрыв. А это чревато проведением аварийных работ и полной заменой водопроводной системы.
Что нужно для утепления водопровода?
Для утепления водопровода чаще всего используют следующие изоляционные материалы:
- Стекловата. Не очень дорогой материал, используемый для изоляции пластиковых и металлопластиковых труб. Обладает необходимыми теплоизоляционными характеристиками.
При выборе утеплителя стоит уделить внимание некоторым его характеристикам: низкой теплопроводности, устойчивости к внешним факторам. Внимание! Легкость установки, возможность повторного применения после разбора конструкций, подходящая цена, герметичность и длительность эксплуатации – это те качества, которые являются первостепенными при выборе утеплителя для водопровода на даче или в частном доме
Внимание! Легкость установки, возможность повторного применения после разбора конструкций, подходящая цена, герметичность и длительность эксплуатации – это те качества, которые являются первостепенными при выборе утеплителя для водопровода на даче или в частном доме. Как провести утепление труб?
Как провести утепление труб?
Процесс утепления труб не займет много времени и не потребует определенных навыков. Монтаж утеплителя проводится в несколько шагов.

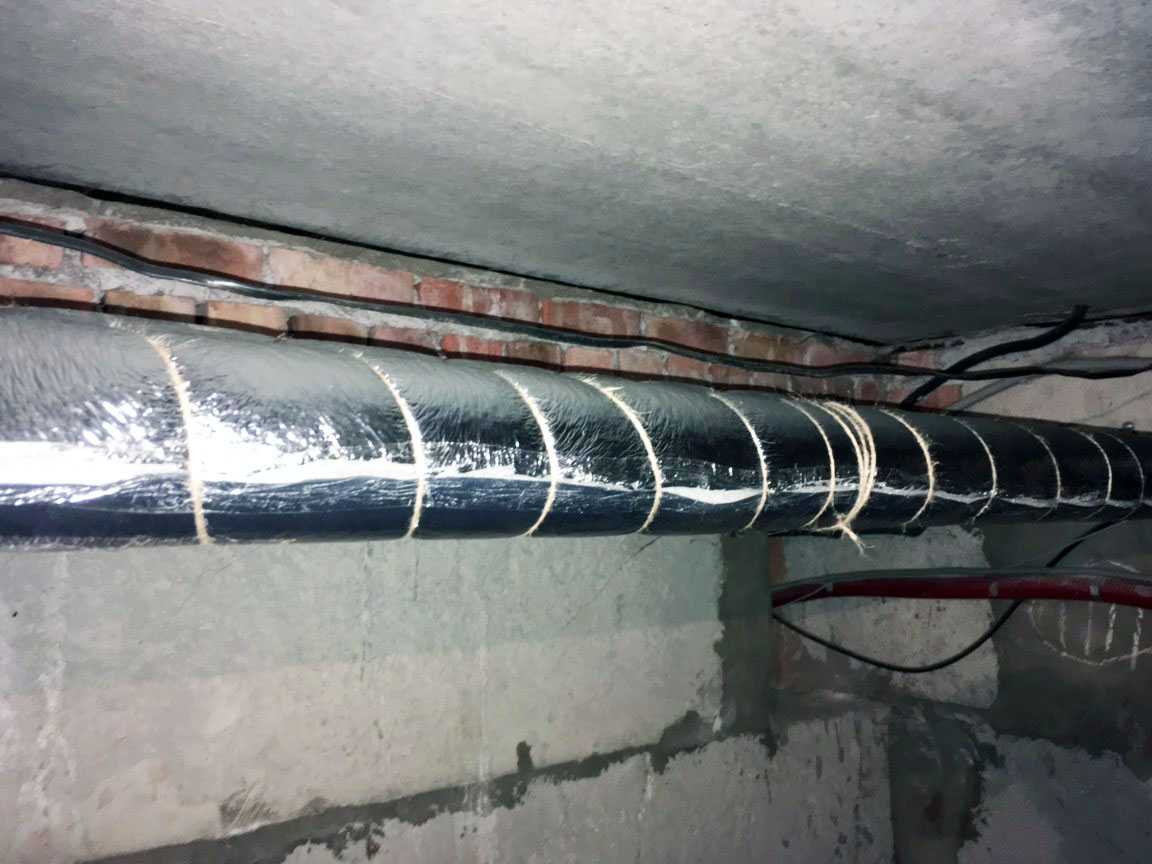

Так, стекловатой оборачивают водопроводные трубы и фиксируют жгутом или лентой из пластика. А гидроизоляцию обеспечивают посредством использования рубероида.
С базальтовой ватой и полистиролом дело обстоит иначе. Эти стройматериалы имеют форму скорлупы, но и их монтировать легко и просто.
- Скорлупу изоляции одевают внахлест на трубу.

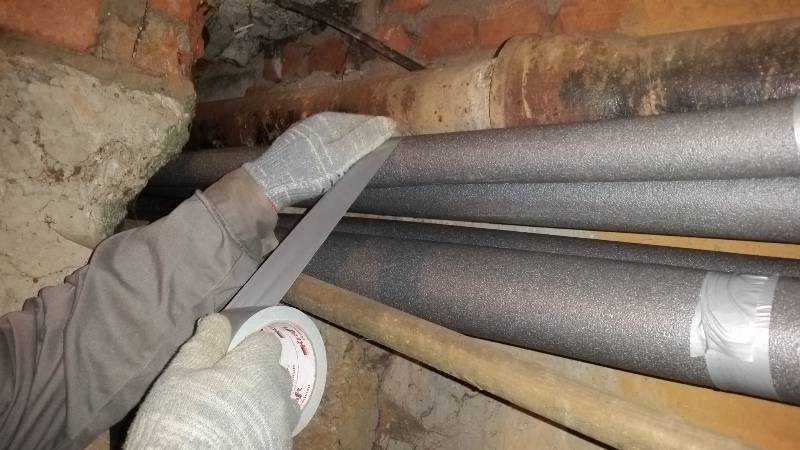

- Половинки проклеивают и фиксируют скотчем для надежности.
Поддержание давления как средство от замерзания труб
Немногим известен тот факт, что под некоторым давлением, вода никогда не замерзает. Это действенный и годами проверенный метод. Чтобы его привести в жизнь необходимо в трубу установить ресивер. А для того чтобы давление было на всем участке трубы, после насоса следует установить обратный клапан. Запустить насос, предварительно закрыв кран перед ресивером. Это гарантированный способ того, что водопровод зимой не замерзнет.
Защита греющим кабелем
Монтаж греющего электрического кабеля с целью утепления водопровода – надежный вариант защиты труб от замерзания зимой. Так утепляют водопровод и канализацию и на дачном участке, и в частном доме. Кабель располагают как внутри, так и снаружи водопровода.
Совет. При использовании метода греющего кабеля, необходимость глубокой укладки труб отпадает. Обычное заглубление на 2 м под землю, можно заменить укладкой труб в полуметровую яму.
К, сожалению, главным недостатком использования электрического кабеля является полная зависимость от электроэнергии. При ее отключении или отсутствии обогрев полностью прекратится.
Инструкция по монтажу греющего кабеля
- Выполнение монтажа кабеля. Есть два варианта укладки: продольная и спиралеобразная.
- На водопровод нужно намотать изоляционный материал.
- Сверху нанести защитное покрытие.
- Подключение к электросети.
Не стоит пренебрегать утеплением водопровода, даже если вы не планируете проживать зимой на даче. В трубах остается вода, которая может замерзнуть и привести к их разрыву. Существует несколько вариантов утепления водопровода: монтаж греющего кабеля, поддержание необходимого давления и использование изоляционных материалов. В целом эта работа по силам любому мужчине.
Как утеплить трубы водопровода на улице в частном доме или на даче Как утеплить трубы водопровода на улице в частном доме или на даче Григорий Борисов Как утеплить трубы водопровода на улице в частном доме или на даче? В настоящее время
Как утеплить канализационные трубы в частном доме
Канализационная система утепляется по тому же принципу, что и обычный водопровод. Все работы по утеплению слива проводятся на стадии сборки канализации, т.к. в большинстве случаев система закрытая и находится в земле.
В качестве материалов можно использовать рулонные утеплители или специальные теплоизоляторы для трубопроводов большого диаметра. Предпочтительнее материалы с покрытием из фольги, т.к. они способны оградить трубопровод от прямого контакта с влагой, что положительно скажется на сроках эксплуатации слива. Это особенно актуально для металлических сливных конструкций, т.к. они более чувствительны к воздействию агрессивных веществ.
В заключении статьи отметим, что утеплить трубу водоснабжения, расположенную на улице или в неотапливаемом помещении можно самостоятельно, в работе нет ничего сложного. Главное, соблюдать рекомендации и использовать правильный материал.
Источник
Виды утеплителя
Дачнику часто непонятно, чем утеплить трубы водопровода на улице, в доме или под землей. Связано это с широким ассортиментом товаров. Как уже было сказано выше, на рынке стройматериалов присутствует богатый выбор видов утеплителя. Каждый вариант имеет свои особенности, преимущества, недостатки и назначение. Высокая конкуренция побуждает производителей повышать качество своей продукции, а также расширять ассортимент. Все это играет на руку покупателям.

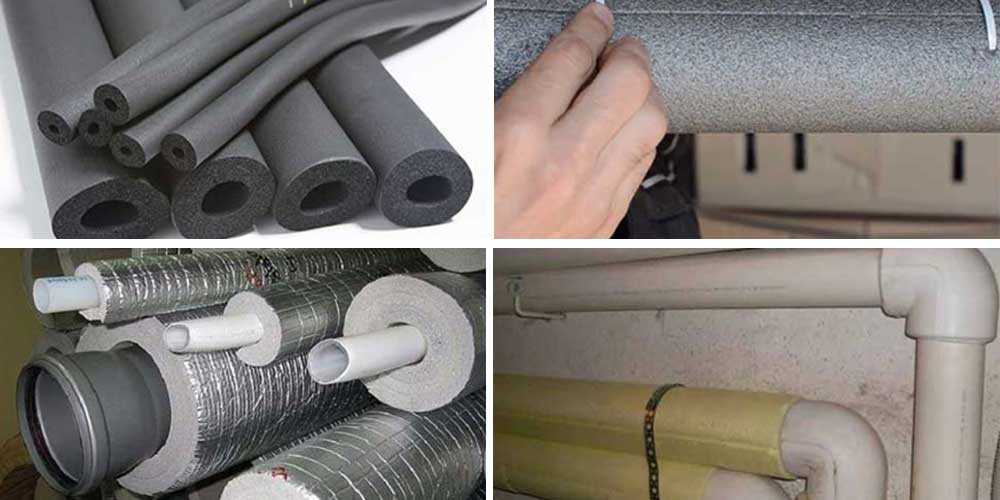

Выделяют четыре основных материала для теплоизоляции водопроводных труб:
- Пенопластовые скорлупы. Данный вид материала считается лучшим для самостоятельного утепления трубы водопровода на улице. Его использование отличается своей простотой.

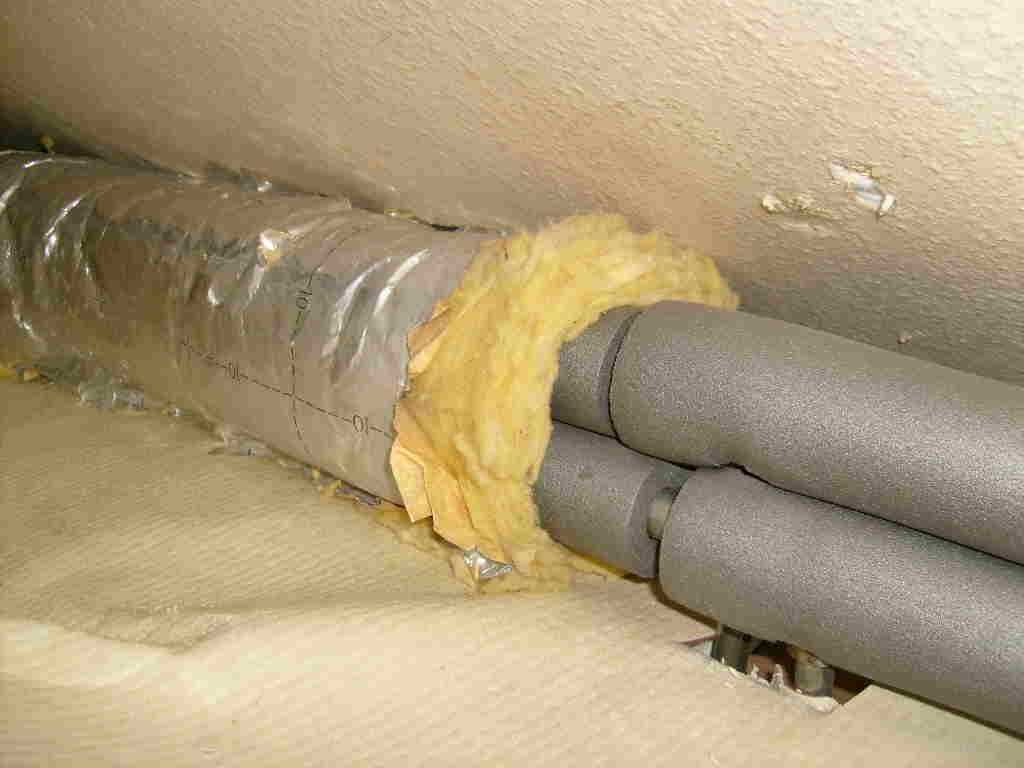

- Стекловата. Это универсальный утеплитель, подходящий для поверхности любого типа.
- Теплоизоляционные базальтовые скорлупы. На рынке представлено большое разнообразие таких товаров. Данный вид материала используется для утепления водопровода в частном доме. Очень популярные покрытия из алюминиевой фольги. Их применение увеличивает износостойкость утеплителя. При изоляции колен трубопровода утеплитель разрезается на полосы необходимого размера либо заранее приобретаются готовые сегменты.

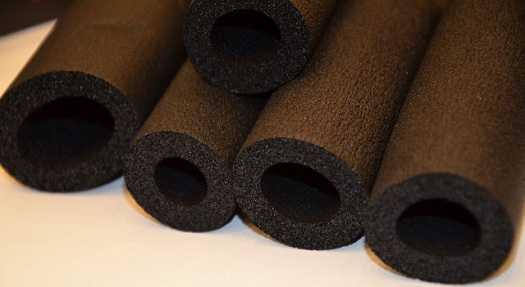

- Синтетический каучук. Это полностью безвредный материал, не оказывающий негативного воздействия на воду. Поэтому он используется для утепления водопровода в домах. Им оборачиваются трубы, швы соединений затем склеиваются.
Способы защиты трубопроводов от замерзания
Обеспечить безопасность водопроводной магистрали в загородном коттедже можно и без закапывания ее на большую глубину под землю. Для этого нужно уменьшить возможность замерзания воды, протекающей по трубам, одним из следующих способов.
Утепление водопровода
Все трубы, проходящие вне дома, обкладываются термоизоляцией. Толщина слоя зависит от места прокладки труб. Для подземных коммуникаций она меньше, чем для расположенных на улице. Но и в них требуется усиленное утепление для участков, выходящих на поверхность. Кроме того, сам материал должен быть защищен гидроизоляцией от ухудшения своих теплоизоляционных свойств при намокании.
Способы нанесения тепловой защиты на водопроводные трубы:
- укладка магистрали в короба с последующим заполнением утеплителем свободного пространства и герметизацией уложенными поверху плитами;

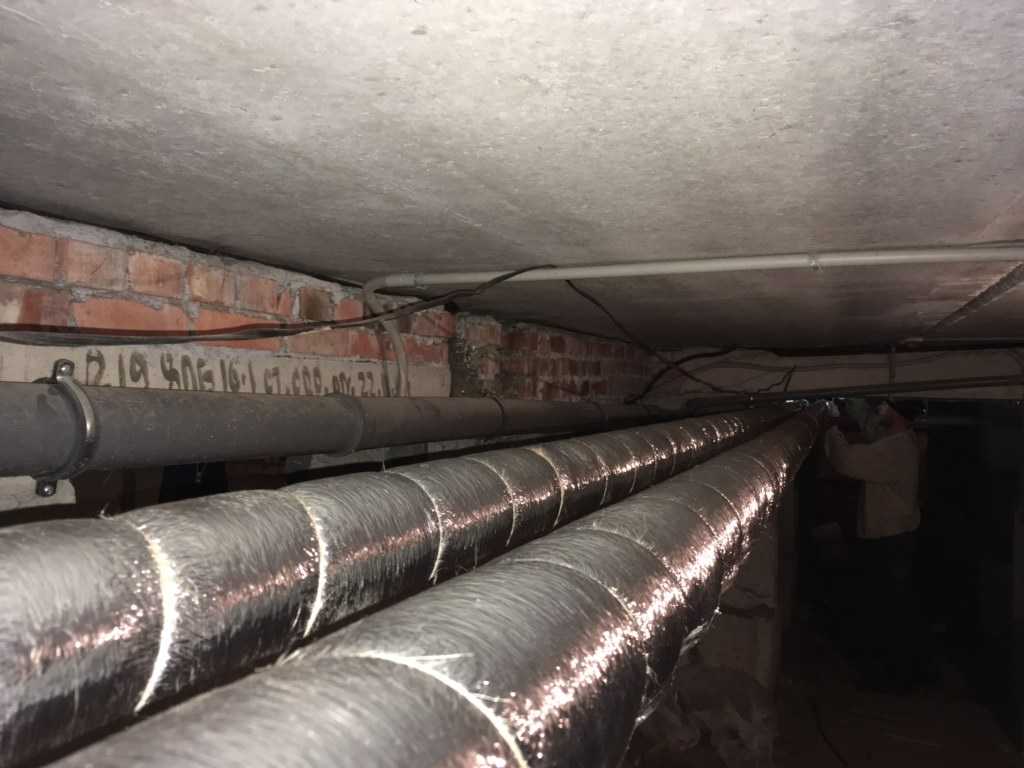

- обматывание труб различными теплоизоляционными материалами и нанесение верхнего слоя влагоизоляции;
- применение готовых утепляющих структур, одеваемых на водопроводные трубы – длинномерных цилиндров или сегментных блоков (скорлупы);
- нанесение на поверхность магистрали жидких теплоизоляторов, которые застывая образуют сплошной защитный слой.
Организация потоковых режимов
Можно усилить сопротивляемость водопроводной воды замерзанию, изменив условия ее протекания или состояния:
- Повышение давления. Установив возле трубопроводного насоса ресивер, добиваются увеличения напора в магистрали до 5 атм при отсутствии движения воды. В этом состоянии вода замерзает медленнее. Но такой способ требует надежности труб и соединений, способных выдержать избыточное давление.
- Создание круговой циркуляции. При движении в магистрали и замещении холодной воды более теплой замерзание труб не происходит. Но для этого потребуется замкнутый контур с прямой и обратной трубами, а также насос для прокачки при отсутствии потребления. Необязательно гонять воду все время. Достаточно включать насос на несколько минут в течение часа. Добиться этого можно установкой простейшего таймера.
- Отопление теплым воздухом. Трубопроводы небольшой длины можно заключить в кожух, между стенками которого и самой трубой пропускать воздух из дома. Воздушный контур может быть открытым или замкнутым. Движение потока создается насосом или феном. Этот способ хорош для утепления труб, проходящих под полом в подвале.
Нагрев водопроводной магистрали
Обогрев трубопроводов кабелем
Простое утепление не способно противостоять сильным морозам. Надежную защиту можно получить, только поддерживая необходимую температуру дополнительными устройствами. Эффективным способом является утепление водопровода подогревом трубы специальным кабелем. Он накладывается по всей длине магистрали и подключается к электроснабжению дома.
Способы укладки греющего кабеля:
- Продольный. Нагревательные пластины наклеиваются в одну линию на внешнюю поверхность трубы.
- Винтовой. Кабель также наматывается снаружи, но по спирали с шагом, рассчитываемым из его мощности. Чем она выше, тем реже идет намотка.
- Внутренний. Нагревающий провод располагается внутри самого трубопровода.
Утеплить от мороза водопроводную трубу над землей простой обмоткой защитным материалом невозможно. Единственный способ – организация подогрева с помощью кабеля. В его задачу не входит поддерживать высокую температуру труб и протекающей воды. Достаточно предотвратить их замерзание. Датчики, установленные вдоль магистрали, позволяют контролировать степень нагрева и включать устройство только при приближении температуры трубы к нулю.
Защита утеплителя от негативных факторов
Защита от перемерзания расположенного в земле водопровода имеет свою специфику. Материал не должен полностью или частично потерять своих теплоизоляционных свойств под действием внешних факторов.
Повторное утепление или ремонт внешних слоев требует выполнения дорогих и трудоемких земляных работ, поэтому необходимо сразу позаботиться о сохранении целостности защитной структуры.
Деструктивное воздействие земли и воды
Подземный водопровод испытывает давление грунта, поэтому используемый при утеплении материал может быть смят. При этом может значительно увеличиться его теплопроводность. Для недопущения подобного развития событий необходимо создать твердую внешнюю оболочку с помощью труб большего диаметра или специальных лотков.
Минеральная вата гигроскопична и может быть смята небольшим усилием пальцев, поэтому слой земли спрессует материал, и он потеряет свойство низкой теплопроводности
В случае применения в качестве теплоизоляции трубопроводов гигроскопичных материалов, необходимо предотвратить возможность влияние на них грунтовой воды, всегда находящейся в земле независимо от степени водонасыщенности грунта.
Для защиты минеральной и стекловаты применяют дополнительные средства защиты – пластиковые трубы размера большего, чем водопроводные, что одновременно решает проблему смятия утеплителя.
Также можно использовать следующие материалы для создания гидроизоляционной оболочки:
- рулонная алюминиевая фольга;
- армированный (сантехнический) скотч;
- рубероид;
- полиэтиленовая пленка высокой плотности.
Пенопласт, экструдированный пенополистирол слабо впитывают влагу, но со временем тоже приходят в негодность при постоянном размораживании. Полностью не подвержены смятию и воздействию влаги пеностекло, пенополиуретан, а также теплоизоляционная краска.
Защита объектов, расположенных в земле от воздействия влаги с помощью рубероида – давно используемый, но не самый практичный вариант
Решение проблемы насекомых и грызунов
Еще одной причиной повреждения утепления водопровода могут быть грызуны и насекомые. Муравьи прогрызают в привлекательной для них теплоизоляции многочисленные ходы, а мыши используют его для строительства гнезда. Эти действия оголяют части труб, что негативно влияет на качество утепления.
Ни насекомые, ни мыши не могут испортить пенополиуретан, пеностекло, но отлично расправляются с базальтовой ватой. Ее и подобные материалы для наружного утепления труб водопровода необходимо обязательно защитить от грызунов, если они расположены на глубине менее 2 метров. Земляные муравьи не проникают ниже 1 метра, а лесные при этом строят большой муравейник, надземную часть которого невозможно не заметить.
Для защиты от грызунов можно оборачивать утеплитель металлической мелкоячеистой сеткой. Чтобы воспрепятствовать доступу не только мышей, но и муравьев необходимо обернуть материал алюминиевой фольгой, армированным скотчем или использовать в качестве внешней оболочки пластиковые трубы или лотки любой формы.
Скорлупа из пенополиуретана или пеностекла выдерживает давление грунта, воздействие находящейся в земле влаги, а также не может быть испорчена грызунами и насекомыми

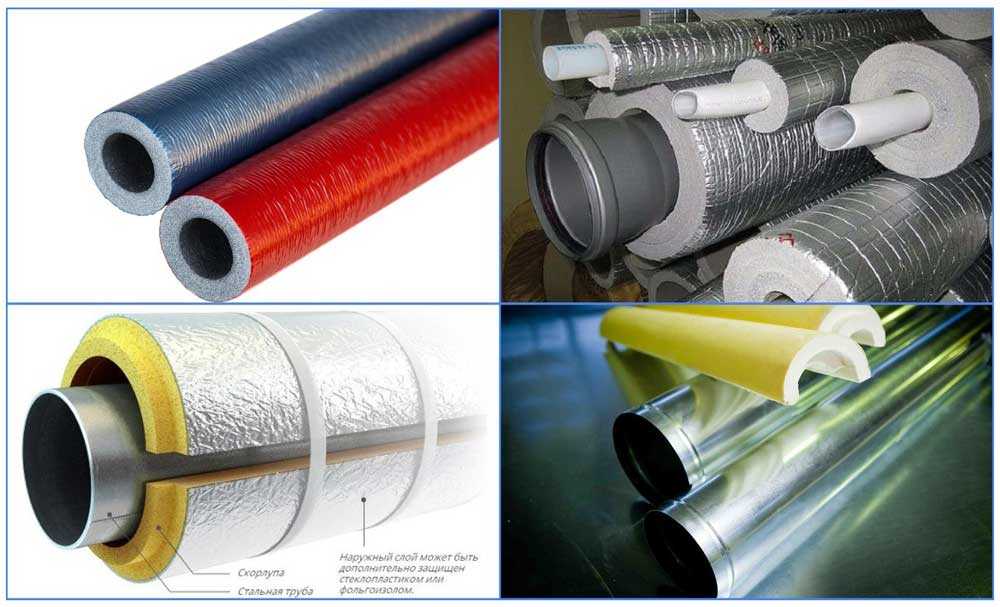

Виды утепляющего материала
Для труб водопровода в земле, расположенных на улице, подходят такие виды утеплителей:
Стекловата. Главный плюс этого материала — высокая пористость. А это значит, что она отлично сохраняет тепло. К сожалению, стекловата имеет и ряд недостатков. К ним относят высокий уровень водопоглощения (и конденсата в том числе), деформацию под статическими нагрузками. То есть со временем весь утеплитель спрессуется и не будет держать тепло. Придётся снова проводить утепляющие работы.

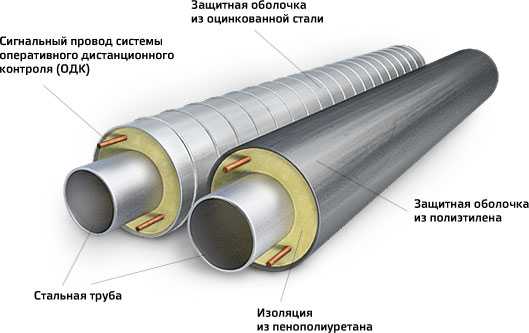

Пенополиуретан. Прост в монтаже, не склонен к коррозии, служит больше 10 лет. Пенополиуретан можно использовать многократно. К тому же скорлупы из этого материала легко надеваются на трубопровод любой конфигурации. В продаже есть скорлупы с внутренней намоткой из фольги. Они ещё сильнее удерживают тепло.
Базальтовая скорлупа (цилиндры). По своим свойствам материал схож с пенополиуретаном. Прост в установке. Однако стоимость базальтового утеплителя на порядок выше. Но цена материала полностью себя оправдывает.
Виды базальтового утеплителя
Пенопласт (пенополистирол). Его также можно купить в виде монтажных цилиндров. Материал устойчив к воде, холоду, деформациям. Отлично держит тепло. Пенопласт можно использовать многократно.
Каучук синтетический. Представляет собой листы, которыми оборачивают трубопровод. Каучук имеет нулевую токсичность, поддаётся растяжению и способен восстанавливать форму. Материал не разлагается. Единственный минус синтетического каучука — необходимость устройства дополнительной фиксации.
Напыляемый утеплитель в виде краски или пенополиуретана. Они наносятся на всю поверхность трубы и образуют равномерный герметичный слой, защищающий трубопровод от холода. Стоимость такого утепления составит в среднем 15 долларов за погонный метр.
Несколько слоев утеплителя
Утепление давлением
Существует способ утепления с помощью большого давления. Для его реализации нужно добавить ресивер в систему водопровода. Он будет постепенно повышать давление. Когда его значение достигнет 3 атмосфер, вода перестанет замерзать. Такой способ, как утеплить ПНД трубу, подходит только для прочных водопроводов, способных выдержать высокое давление.
Коровин Сергей Дмитриевич
Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.
Стабильное водоснабжение жилых домов является обязательным условием для нормального проживания людей в них. Однако собственники частных домовладений при наступлении морозов нередко сталкиваются с проблемой замерзания водопровода, особенно на вводах в здание и неотапливаемом подполье. Образование ледяной пробки полностью перекрывает поступление воды в дом, а расширение замерзающей жидкости приводит к разрывам водопроводных труб и повреждению запорной арматуры. Избежать подобных неприятностей можно только в том случае, если обеспечить утепление труб водоснабжения в частном доме.
Какая толщина утепления необходима?
Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.
Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.
Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.
Но если потратить для изучения таблиц 10?15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.
Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой
Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.
Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?
Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.
Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.
Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.
| Утеплители из минеральной ваты, диаметр утепляемой трубы | Коэффициент уплотнения Kc. |
|---|---|
| Маты минеральной ваты прошивные | 1.2 |
| Маты термоизоляционные «ТЕХМАТ» | 1,35 ? 1,2 |
| Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм): | |
| -> Ду | 3 |
| ? то же, при средней плотности 50-60 кг/м? | 1,5 |
| -> Ду >= 800, при средней плотности 23 кг/м ? | 2 |
| ? то же, при средней плотности 50-60 кг/м? | 1,5 |
| Маты из стеклянного штапельного волокна на синтетическом связующем, марка: | |
| -> М-45, 35, 25 | 1.6 |
| -> М-15 | 2.6 |
| Маты из стеклянного шпательного волокна «URSA», марка: | |
| -> М-11: | |
| ? для труб с Ду до 40 мм | 4,0 |
| ? для труб с Ду от 50 мм и выше | 3,6 |
| -> М-15, М-17 | 2.6 |
| -> М-25: | |
| ? для труб с Ду до 100 мм | 1,8 |
| ? для труб с Ду от 100 до 250 мм | 1,6 |
| ? для труб с Ду более 250 мм | 1,5 |
| Плиты минераловатные на синтетическом связующем марки: | |
| -> 35, 50 | 1.5 |
| -> 75 | 1.2 |
| -> 100 | 1.1 |
| -> 125 | 1.05 |
| Плиты из стеклянного штапельного волокна марки: | |
| -> П-30 | 1.1 |
| -> П-15, П-17 и П-20 | 1.2 |
Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.
Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала
Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.
Зачем необходимо утепление
Существует несколько причин, по которым следует утеплять подземный водопровод, все они связаны с правилами прокладки коммуникаций и экономией финансовых средств — ее получают после осуществления утеплительных работ. Основные причины для проведения теплозащиты водопровода:
- При прокладке подземной водопроводной линии учитывают возможность слива воды из системы, для этого трубопровод укладывают с уклоном около 20 мм на погонный метр в сторону источника. Если дом или дача расположены на большом расстоянии от скважины или колодца, из которых забирается вода, к примеру в 50 м, то при укладке трубопровода около дома на средней глубине промерзания около 1,5 м при входе в источник придется закапывать трубу на 2,5 м (0,02 х 50 = 1 м). Это экономически нецелесообразно и довольно сложно для технического исполнения.
- Для забора воды из скважин часто используют кессонные колодцы, в которые помещают насосное оборудование и производят техническое обслуживание электронасоса. Стандартный кессонный резервуар имеет глубину погружения под землю около 2 м, при этом верхняя труба обсадной колонны по нормативам располагается выше уровня пола на 50 см. Таким образом, на выходе из кессонной камеры, являющейся неотапливаемым помещением, трубопровод размещается на нижней отметке глубины промерзания в 1,5 м, а учитывая, что при подводке к дому через подвал нужен уклон, весь участок водопровода будет находиться выше точки замерзания — соответственно его необходимо утеплять. Читайте подробнее про пластиковые кессоны.
Теплопроводность утеплителей
Утепление труб водоснабжения в частном доме, проходящих под землей, позволяет сэкономить значительные средства, которые тратятся на подогревание холодной воды для хозяйственных нужд. Понятно, что менее охлажденная вода после протекания по утепленному водопроводу потребует меньше электроэнергии для нагрева, чем охлажденная после прохождения по нетеплоизолированной магистрали.
Известно, что теплоизоляция подземного водопровода от соприкосновения с грунтом не обогревает трубы, а предотвращает потери тепла, поэтому утепленные трубы для водопровода эффективно эксплуатировать и в летнее время — они препятствуют нагреву воды при неглубоком расположении магистрали.
Для предотвращения промерзания проводят не только утепление водопроводных труб в земле, но и на ее поверхности в местах выхода из скважины и входа в дом, если он расположен на сваях, для этого часто используют аналогичные с подземными коммуникациями методы теплоизоляции и материалы.
Устройство саморегулирующегося электрокабеля
Как установить греющий кабель для обогрева труб
Для монтажа подготовить: фольгированный скотч, теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).
Установка греющего кабеля поверх и внутри водопроводной трубы
Технология утепления водопровода кабелем:
труба по всей длине (от скважины/колодца до дома) проклеивается фольгированным скотчем;
греющий кабель укладывается удобным способом с одинаковым шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля является обматывание трубы по спирали;
кабель фиксируется фольгированным скотчем;
на трубу устанавливается утеплитель. Трубы из вспененных полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного утеплителя. Рулонные утеплители перед началом работ разрезают на полосы, которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача удержать утеплитель в заданном положении.
Примечание. Главное при установке утеплителя минимизировать количество стыков, которые образуют мостики холода. Устранить их полностью помогает укладка теплоизолятора в два слоя со смещением.
утеплитель фиксируется на трубе скотчем (сантехническим). Обмотка скотчем выполняется очень плотно. Основная задача обмотки – гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
дополнительно утеплить трубу в месте выхода на поверхность почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка утеплителем или обустройство короба, в который будет помещен утеплитель.
Совет. Чтобы избежать риска замерзания водопровода в месте входа в дом целесообразно наматывать греющий кабель до момента выхода из стены уже в доме.
Укладка греющего кабеля
Схема утепления греющим кабелем
Утепление водопровода греющим кабелем считается эффективным методом, хотя и очень дорогим. Укладка кабеля выполняется поверх трубы или внутри. Но самостоятельно внутреннюю укладку выполнить очень сложно, в основном применяется наружная укладка. В продаже имеются трубы с вмонтированным внутрь кабелем, или пустым каналом для самостоятельного монтажа нагревательного элемента. Перед самостоятельным выполнением таких работ, лучше просмотреть видео. Например, такое:
Рассмотрим простейший способ укладки кабеля:
- Всю протяженность водопровода обмотайте фольгированным скотчем по спирали с шагом в 10 см.
- По фольге обмотайте кабель, и укрепите его такой же фольгой сверху. У вас должна получиться спираль из двойной фольги с греющим кабелем в середине.
- Для сохранения тепла сверху водопровод обмотайте утеплителем и сантехническим скотчем. Мотать скотч надо внахлест, чтобы сырость не попала внутрь утеплителя.
- Провод подключения кабеля выведите из-под фундамента к распределительному щиту через входное отверстие водопровода в дом.
Как установить греющий кабель для обогрева труб
Для монтажа подготовить: фольгированный скотч,
теплоизоляционный материал, греющий кабель (мощность 20 Вт на метр погонный).
Установка греющего кабеля поверх и внутри водопроводной трубы
Технология утепления водопровода кабелем:
труба по всей длине (от скважины/колодца до дома)
проклеивается фольгированным скотчем;
греющий кабель укладывается удобным способом с одинаковым
шагом. Для кабеля мощностью 20 Вт оптимальным будет шаг в 100-150 мм. Для менее
мощного кабеля, шаг уменьшается. Наиболее удобным способом укладки кабеля
является обматывание трубы по спирали;
кабель фиксируется фольгированным скотчем;
на трубу устанавливается утеплитель. Трубы из вспененных
полимеров, базальтовые цилиндры или скорлупа ППУ одевается на трубу. При этом
необходимо следить, чтобы диаметр трубы соответствовал внутреннему диаметру сегментного
утеплителя. Рулонные утеплители перед началом работ разрезают на полосы,
которыми обматывают трубу и фиксируют хомутиками или проволокой. Их задача
удержать утеплитель в заданном положении.
Примечание. Главное при установке утеплителя минимизировать
количество стыков, которые образуют мостики холода. Устранить их полностью
помогает укладка теплоизолятора в два слоя со смещением.
утеплитель фиксируется на трубе скотчем (сантехническим).
Обмотка скотчем выполняется очень плотно. Основная задача обмотки –
гидроизоляция, т.е. предотвратить попадание на утеплитель грунтовой воды;
дополнительно утеплить трубу в месте выхода на поверхность
почвы. В качестве вариантов предлагаются следующие: дополнительная обмотка
утеплителем или обустройство короба, в который будет помещен утеплитель.
Совет. Чтобы избежать риска замерзания водопровода в месте
входа в дом целесообразно наматывать греющий кабель до момента выхода из стены
уже в доме.
Заключение
Независимо от способа утепления есть смысл выбирать только
качественные материалы и монтировать их согласно инструкции. Конечно, это
влияет на бюджет мероприятия, но затраты такого рода окупаются в будущем. А
морозная зима не принесет неприятных сюрпризов в виде отсутствия воды ввиду ее
замерзания в трубах или разрыва в системе водоснабжения.
Критерии выбора теплоизолятора
Отдавая предпочтение одному из видов утеплителя, учитываются следующие нюансы:
Способ прокладки системы водопровода
Здесь важно понимать, что в зависимости от места укладки: под землей или на поверхности, применяются разные способы утепления и используемые материалы.
Постоянное или сезонное использование водопроводной конструкции. Если водопровод сделан на даче, тогда это потребуется утеплитель, чтобы не допустить разрыва труб или установить рессивер
Для постоянного места жительства потребуется серьезная теплоизоляция всей системы трубопровода.
Коэффициент теплопроводности материала, из которого произведены трубы. Пластик дольше сохраняет тепло, металл сильнее и быстрее нагревается.
Устойчивость материала к воздействию УФ-лучей, нагреванию, влаге, горению. Данные технические показатели учитываются, при понимании какой защиты требует трубопровод.
Долговечность. Этот критерий влияет на периодичность, с которой придется менять утеплительный материал.
Стоимость.
Утепление базальтом и пенополистиролом
Монтаж скорлуп из базальта и пенополистирола выполняется одинаково. Его старт лучше производить от фланцевого соединения. Этапы установки следующие:
- Подобрать скорлупы, внутренний диаметр которых будет соответствовать диаметру трубы.
- Надеть их половинки на магистральные участки так, чтобы образовался внахлест шириной 10-20 см.
- Закрепить утепление скотчем.
- Надеть подобранные или самостоятельно изготовленные скорлупы на места отводов труб.
- Заизолировать уличные участки магистрали рубероидом или фольгизой. Сегменты, которые находятся под почвенным покровом, в стекловолокнистые материалы не обличаются.
- Стянуть материал вокруг трубы.
При необходимости получить доступ к «голой трубе», демонтаж слоя утеплителя выполняется в обратной последовательности.
Пенополистирол и базальтовая вата – материалы с небольшой плотностью. Обратная засыпка грунта в траншею с проложенными трубами может вызвать деформацию утеплителя, а, следовательно, уменьшение теплоизоляционного слоя.
Чтобы ускорить монтаж изоляции и сделать его более эффективным, обратную засыпку нужно выполнять послойно, тщательно трамбуя каждый слой.
Утепление труб базальтовой ватой в паре с изоляцией из пенополистирола
Трамбовка также защитит от размывания почвы в период осенних дождей, что важно при поверхностном заложении труб водопровода
Подогрев трубы кабелем
Известно два способа монтажа кабеля с целью обогреть трубы снабжения:
- закладка кабеля внутри трубы;
- закладка кабеля поверх нее.
Первый способ, хотя и эффективный, но он имеет ряд недостатков, главным среди которых является сложность монтажа.
При желании применить именно этот метод без помощи специалиста не обойтись. Второй способ более легкий в установке. Закладка кабеля происходит до установки теплоизоляционного материала.
Для упрощения процесса производители выпустили готовое утепление (т.е. скорлупу, или цилиндр) с встроенным греющим кабелем или каналом под него.
Последовательность монтажа греющего кабеля
Утепление труб на улице кабелем происходит согласно следующим этапам:
- По всей длине трубы нужно проклеить скотч фольгированного типа. Его нанесение не должно быть слишком тесным, чтобы кабель удерживался при обмотке по трубе.
- Уложить провод по налаженной спирали с шагом до 15 см.
- Проклеить кабель фольгированным скотчем, что позволит зафиксировать греющий кабель.
- Нарезать утеплитель вдоль и закрепить его вокруг магистрали. Для предотвращения возникновения мостиков холода, следует проконтролировать совпадение стыков между кабелем и утеплителем.
- Плотно обмотать всю трубу при помощи скотча. Он не только скрепляет элементы изоляции, но и препятствует проникновению к нему грунтовых вод.
- Утепление участков магистралей над почвой.
Места магистрали подачи холодной воды, которые проходят над почвой, дополнительно изолируются при помощи полиэтиленовой пленки. Ею обматывают всю поверхность трубы и покрывают сверху коробом. Под него и будет набиваться утеплитель.
Верх короба дополнительно изолируется влагозащитным барьером.
Для контроля уровня температуры по длине магистрали устанавливают датчики контроля, которые осуществляют сбор информации в ручном или автоматическом режиме. При значительном падении температуры запускается голосовой сигнал.
4. Пенопласт для утепления труб
Этот материал является достаточно эффективным утеплителем, который имеет маленьких вес. Это значительно облегчает процесс его монтажа. Благодаря достаточной жесткости и прочности пенопласт не деформируется под давлением грунта. Основной формой выпуска трубного утеплителя из пенопласта являются цилиндры. Они состоят из двух половинок, которые соединяются между собой посредством шип-паз.
удобноисключаетмостиков холодаразновидностями
- Пеноизол;
- Экструдированый пенополистирол;
- Вспененный пенополистирол.
Вышеперечисленные материалы отличаются своей плотностью. В зависимости от этого меняется и толщина теплоизоляционного слоя, которая может лежать в диапазоне от 20 до 100 мм и более.
Внутренние диаметры пенопластовых цилиндров равны стандартным наружным диаметрам водопроводных труб, что позволяет выполнить их изоляцию при условии, что они попадают в диапазон диаметров от 15 до 144 мм.
Диапазон рабочих температур материала также является достаточным – от -188 до +95°С. Пенопластовые скорлупы часто применяются для шумо- и теплоизоляции не только водопровода, но и систем вентиляции и кондиционирования, канализации и газопроводов. Выбрав одну из разновидностей пенопласта как утеплителя, вы можете рассчитывать на следующие преимущества:
- Минимальные потери тепла;
- Защита труб от коррозии;
- Герметичность теплоизоляционного слоя;
- Возможность многоразового использования;
- Возможность использовать как дополнительную изоляцию при утеплении греющим кабелем. Так как есть разновидности цилиндров со специальным пазом под укладку кабеля;
- Устойчивость к химическому воздействию солей, извести и кислотам, которые могут находиться в грунте а так же к процессам жизнедеятельности различных микроорганизмов;
- Долговечность;
- Устойчивость к резким перепадам температур;
- Возможность подобрать защитную скорлупу даже для фитинговых соединений благодаря наличию фасонных деталей.
Среди недостатков можно отметить повышенную чувствительность к таким растворителям как бензин, ацетон, нитрокраска. Под их действием материал просто плавится.
