Теплый пол водяной своими руками: краткое руководство к проведению монтажных работ

Краткое описание «пирога» и задач возложенных на стяжку

Стяжка для тёплого пола

Для чего нужна стяжка:

Во-первых, для защиты водяных труб от повреждения;

Во-вторых, для равномерной теплопередачи на поверхности пола;

В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.

Для начала перечислим все «классические ингредиенты пирога».

Итак — материалы для тёплого водяного пола

Снизу-вверх:

1. На основании пола — бетонная стяжка;
2. Гидроизоляция (по необходимости исходя из близости грунтовых вод);
3. Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м? и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
4. Плотная п/э плёнка, в два слоя;
5. Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
6. Бетонная стяжка, например, вот отличный и доступный вариант;
7. Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
8. Финишное покрытие.

Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.

От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:

• а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
• б) материалы финишного (напольного) покрытия;
• в) предполагаемые нагрузки на поверхность;
• г) температура теплоносителя и необходимая температура воздуха в помещении.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Подготовительный этап

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой

Он одинаков для всех схем теплых полов

Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит

Необходимые условия для качественной работы водяных полов

Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы O (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;

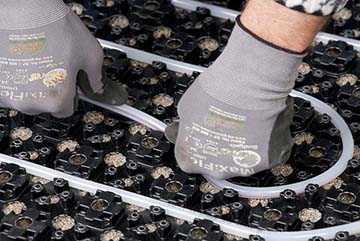

• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

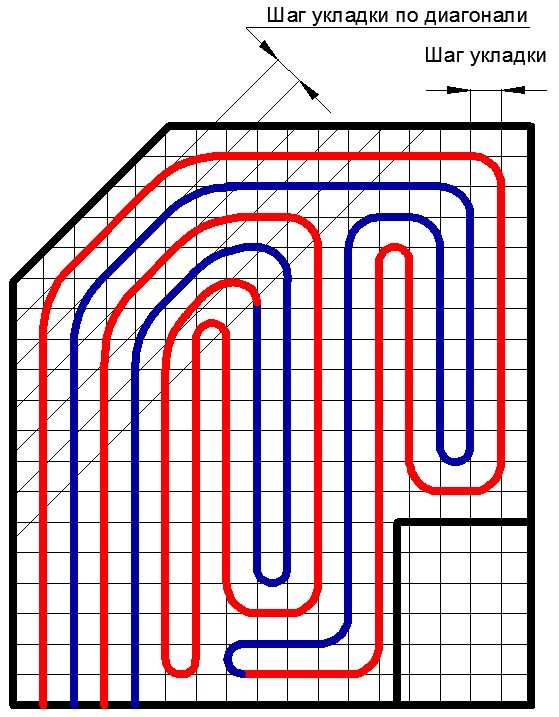

Схемы укладки теплового контура.

Схемы укладки теплого водяного пола

1. Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
2. Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
3. Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».

Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:

• Все используемые в работе трубы контура должны иметь одинаковую длину.
• Один контур не должен выходить за границы одного помещения
• Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
• В местах расположения мебели и сантехники контур не обязателен

Тёплый пол водяной: рациональный обогрев

Действительно, мало какая из существующих систем обогрева жилых и промышленных зданий готова конкурировать с тёплым водяным полом. Объяснить преимущество тёплых полов на воде несложно.

Так, для традиционных широко распространенных тепловых систем, построенных на базе радиаторов отопления, фанкойлов, конвекторов, характерным технологическим принципом является эффект конвекции.

Конвекционный способ отопления имеет существенный минус — неравномерное распределение тепловых потоков, когда воздух, нагретый радиаторами, преимущественно скапливаются в области потолка помещения.

Нижняя часть жилых комнат при этом находится в области слабо прогретого воздуха. Напольная же часть и вовсе остаётся холодной, что для зимнего сезона неприемлемо. С точки зрения физиологической привычки организма, такой подход к обогреву помещений сложно назвать идеальным.

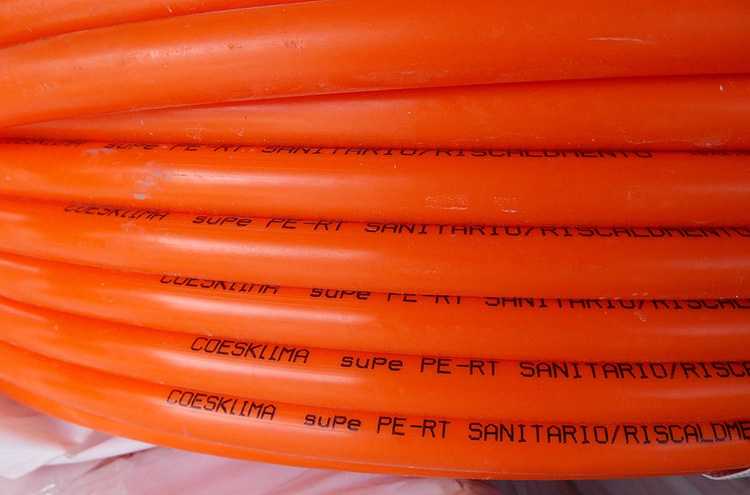

Совсем иное дело – тёплый пол водяной на трубах PE-RT, исключающий эффект конвекции. Внедрение такой конструкции в жилом доме кардинально перестраивает распределение тепловых воздушных потоков. Именно этим проектом достигается идеальное условие распределения температуры и как следствие – идеальное условие комфорта жилища.

На уровне тёплого пола средняя температура достигает 22°С, а область помещения на уровне центра окна прогревается до 18-20°С.

Тёплые полы водяные в доме обеспечивают лучшее распределение воздушных потоков. Это скрытая конструкция, а потому безопасная для детей. Преимуществ тёплых полов масса

• равномерный прогрев внутреннего объёма помещения,
• повышенная степень гигиеничности жилья,
• лучшие условия безопасности для детей,
• экономия энергоресурса за счёт автоматической регуляции,
• продолжительный срок службы.

Теплый пол и финишное покрытие

Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.

• Во-первых, оба материала прочны и долговечны.
• Во-вторых, они не выделяют вредных веществ при нагреве.
• И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.

Конечно же, теплый пол можно делать и под ламинат, под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.

Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.

Зоны	Температура пола, °С
Жилые помещения	26°С (средняя)
Помещения с повышенной влажностью	31°С (средняя)
Нежилые помещения	31°С (средняя)
Над трубой	35°С (максимальная)
Паркетные и ламинированные полы	27°С (максимальная)
Постоянное пребывание детей (согласно санитарным нормам ВСН-49-86)	24°С (максимальная)

Используемые виды труб

Сегодня «теплые полы», как и другие трубопроводные системы в пределах дома, выполняют из полимерных труб.

Долгое время наиболее популярными оставались металлопластиковые трубы, сейчас все активнее применяются трубы из сшитого полиэтилена.

Главное достоинство этих материалов с точки зрения возможности устройства ТП состоит в способности гнуться.

Благодаря этому, контур можно выполнить из одного цельного отрезка трубы, в результате чего риск протечек сводится к нулю. Проще всего работать с металлопластиковой трубой, так как она после сгибания держит форму. Полиэтилен же стремится разогнуться, поэтому его приходится фиксировать более жестко.

Для устройства ТП применяют и полипропиленовые трубы. Гнуть их нельзя, поэтому контур приходится набирать из отдельных элементов – труб и колен. Тем не менее, полипропиленовый контур является столь же надежным в плане протечек, как и выполненный из цельного куска металлопластиковой трубы.

Дело в том, что полипропиленовые детали при помощи сварки фактически соединяются в одно цельное изделие. Поэтому противоречий с нормами, запрещающими скрытую прокладку участков трубопроводов с разъемными соединениями, не возникает.

Важно знать, что полипропилен сильно меняется в размерах при изменении температуры (коэффициент температурного расширения составляет 0,15 мм/м*градус против 0,026 мм/м*градус для металлопластика). Поэтому при устройстве ТП и систем отопления вообще нужно применять армированные трубы, у которых упомянутый коэффициент в 10 раз ниже

Трубы из сшитого полиэтилена

Более удобными в монтаже являются полипропиленовые трубы с армированием из стекловолокна, так как при сварке они не нуждаются в дополнительной обработке (стекловолокно подобно основному материалу не боится коррозии).

А вот при использовании труб с алюминиевым армированием последнее в месте сварки приходится счищать специальным инструментом. Если сварку выполнить без зачистки алюминия, он будет контактировать с водой, что приведет к развитию коррозии и, как следствие, потере трубой прочности и разгерметизации соединения.

Укладка труб в частном доме

Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.

Суммарная длина труб для одного помещения рассчитывается по следующей формуле:

• D = S / M * k, где
• D – общая длина труб,
• S – площадь комнаты,
• M – шаг укладки,
• k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.

Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.

Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:

1. «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
2. «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
3. Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

Как рассчитать длину труб

Для водяных теплых полов изготавливают три основных размера труб: 16х2, 17х2 и 20х2 миллиметра. Чаще всего используют первый и третий виды.

Очень важно перед покупкой нагревательного конуса провести расчеты размеров. Если вы сомневаетесь в собственных силах, то вам стоит обратиться за помощью к профессионалам

Чтобы это сделать, необходимо иметь схему расположения водяного теплого пола и участки пола, где разместится мебель и сантехника

Важно учитывать, что под мебелью трубы не устанавливают

Важно, чтобы у изделия с диаметром в 16 миллиметров длина контура не превышала 100 метров, а при 20 миллиметрах — 120 метров. Соответственно, каждый из них будет занимать не более 15 м?, иначе система не сможет обеспечить нужное давление

Если площадь помещения намного больше, то его делят на несколько таких контуров

Важно, чтобы они имели одинаковый размер. Разница не должна превышать 15 метров

Если есть хорошая теплоизоляция, то стандартный укладочный шаг составляет 15 сантиметров, но при желании его возможно сократить до 10 сантиметров.

В первом случае на один квадратный метр понадобится 6.7 метра труб, а во втором — ровно 10 метров.

Также во время расчета размера системы следует учитывать материал труб, теплопотери, мощность системы и перекрытий, напольное покрытие и т.д.

Чтобы определить размер контура, можно использовать стандартную формулу. То есть, обогреваемую площадь (м?) необходимо разделить на шаг укладки (м). К получившемуся значению добавляют размер завитков и расстояние до коллектора.

Способы монтажа водяных контуров

Придумывать способы эффективного монтажа не придется. Специалисты давно выделили наиболее оптимальные — «змейка» и «улитка». Существует много разновидностей популярных способов, их выбор зависит от конфигурации конкретного помещения, длины самого контура и температурного режима. Иногда эффективно комбинировать указанные схемы.

«Змейка»

Самый простой для устройства труб вариант, напоминающий раскладку радиатора. Основной минус такого способа: слишком большая разница в температурах теплоносителя на выходе в систему и на выходе из нее. Это значит, что вторая (отдаленная) часть контура будет отдавать меньше тепла.

Иногда оправдана схема двойного расположения труб в рамках способа.

«Улитка»

Способ укладки, который дает возможность равномерно распределить отдачу тепла по всем уголкам помещения. Но ее сложнее воплотить самостоятельно. Если нет желания и возможности зонировать комнату на более тёплую и прохладную части, стоит использовать способ укладки труб «улитка».

Комбинирование

Чтобы сэкономить трубы и повысить энергоэффективность системы, применяют комбинированный способ укладки: центр комнаты — «улитка», пространство вдоль стен — «змейка». Если правильно провести расчеты и точно уложить все петли, система будет комфортной и равномерной.

Комбинирование теплого водяного пола

Виды водяных полов и особенности устройства

Основной элемент системы такого подогрева полов – это трубы, по которым циркулирует теплоноситель-вода. Они могут быть как металлическими, так и изготовленными из полимерных материалов. Первые отличаются высокой ценой и сложностью соединений, вторые же укладывать куда проще, да и стоят они дешевле. Помимо труб, понадобятся и другие элементы этой системы. Это основание в виде бетонной плиты или полистирола, гидроизоляционный слой, слой теплоизоляции, бетонная стяжка. Сверху на этот пирог укладывается непосредственно чистовое покрытие. В целом, толщина всей конструкции получится около 7-15 см.

Строение водяного теплого пола

В зависимости от того, как ведется обустройство теплых полов, различают несколько основных типов конструкции.

Таблица. Типы водяных полов.

Тяжелые
Это самый распространенный вариант, отличающийся высокой надежностью

Здесь важно тщательно подготовить черновую поверхность (черновой пол или перекрытия), далее уложить тепло- и гидроизоляционные слои, а затем – слой армирующей сетки, к которой хомутами будет крепиться сам отопительный контур из труб. После этого останется все залить стяжкой, просушить ее, и теплый пол готов к эксплуатации

Тяжелые водяные полы также называют бетонными или мокрыми. Последнее связано с тем, что требуется проводить работы по заливке стяжки. Важно понимать, что слой стяжки над самими трубами не должен быть менее 3 см.
Легкие
В этом случае в качестве основы под трубы используется специальная пенополистирольная плита. Она продается в готовом варианте. При монтаже ее нужно уложить на черновой пол и проложить по ней в соответствии со схемой трубы теплого пола. Они не будут нуждаться в дополнительной фиксации, так как на самой плите есть специальные выступы, позволяющие надежно зафиксировать трубы. Затем сверху размещают специальные распределяющие тепло пластины, поверх которых проводится монтаж чистового покрытия. Это хороший вариант для обустройства водяного пола в условиях невозможности монтажа его по стандартной схеме из-за большой тяжести стандартной стяжки.

Устройство тёплого пола само по себе считается сложной инженерной задачей

Также есть еще один вариант обустройства системы теплого пола – по деревянным рейкам. То есть в качестве основы для такого пола будет применяться дерево, к которому и крепятся трубы, а сверху закрываются гипсоволокном и финишным покрытием. Вариант этот используется крайне редко и он не является надежным.

Материалы для теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
• насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы, по которым будет двигаться теплоноситель;
• коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
• фитинги, шаровые клапаны и т. д.

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

Крепления для труб водяного теплого пола

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

1. Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

2. Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Стяжка для теплого пола

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.

*Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:

• греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
• в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
• деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
• напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
• при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
• экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
• существенная экономия внутреннего пространства;
• надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Преимущества и недостатки

Главным преимуществом гидравлической отопительной системы является равномерный горизонтальный прогрев помещения. Тепло в комнате распространяется вертикально, тем самым обеспечивая здоровый микроклимат, чего не могут дать радиаторные устройства. Теплые полы — это идеальный вариант для помещения с высокими потолками.

Также водяные теплые полы выигрывают и с эстетической точки зрения. Их совершенно не видно, и они не занимают свободное пространство. К тому же, при использовании они более экономичны.

Эффективность работы системы будет зависеть от качества теплоизоляции. Связано это с тем, что уровень теплопотерь напрямую влияет на снижение теплоотдачу. Но стоит учитывать, что у монтажа подобной системы в ванной комнате или туалете есть определенные недостатки. Нагревательный элемент обычно подсоединяют к полотенцесушителю, в результате чего полы могут перегреться.

Также водяные теплые полы «забирают» высоту помещения из-за толстой бетонной стяжки. Кроме того, бетонная заливка делает всю конструкцию более тяжелой, поэтому иногда возникает необходимость в укреплении покрытий.

Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

• на грунт;
• на основание, обычно это бетонная плита;
• на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

• труб, которые обычно изготавливают из полипропилена или металлопластика;
• крепежей;
• теплоизоляционных материалов;
• коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

Схема прямого подключения.

Схема с трехкодовым клапаном.

Схема с насосно-смесительным узлом.

Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

• змейкой;
• двойной змейкой;
• угловой змейкой;
• улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее, что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.
