Как сделать генератор дыма для коптильни

Особенности работы самодельного дымогенератора для холодного копчения

Когда вы уже собрали дымогенератор для холодного копчения своими руками (чертежи и другие советы по сборке представлены выше), то остается только рассмотреть сам процесс копчения продуктов.

Вариант самодельной конструкции дымогенератора

Для правильного процесса приготовления продуктов холодного копчения, собираем все элементы в одну систему:

• Расположите генератор на основании, которое должно быть сделано из несгораемых элементов, например, бетонная плита.
• Положите около 0,5 – 1 литра сухой щепы.
• Соединяете патрубок и дымоход с камерой копчения.
• Разожгите щепы, используя специальные просверленные отверстия.
• Запустите вентилятор.

Процесс начат, в качестве инжектора выступает тройник. Если вы все правильно собрали, то процесс горения будет происходить самостоятельно и дополнительное участие вас в работе устройства не потребуется.Результат копчения

При сборке дымогенератора для холодного копчения своими руками по чертежам, в качестве корпуса вполне можно применить кастрюлю, бидон, другие емкости в виде цилиндра. Можно собрать модель и без вентилятора, но функционировать она будет хуже, так как чаще всего природной тяги не хватает для эффективного процесса приготовления деликатесов.

Собираем дымогенератор своими руками для холодного копчения: видео процесса

Когда вы подготовили чертежи дымогенератора для холодного копчения приступаем к сборке деталей. Вот основные элементы и последовательность сборки оборудования:Компактный дымогенератор

• Вначале отрезаем кусок трубы для корпуса (0,5 – 0,8 м).
• Под внешний диаметр данного отрезка делаем верхнюю и нижнюю крышки. При этом днище должно быть с бортиками по бокам, чтобы пепел не вылетал.
• С боков основы, немного выше бортиков, просверлите несколько отверстий, которые будут служить для розжига и поступления кислорода (диаметр 0,6 – 0,8 см)

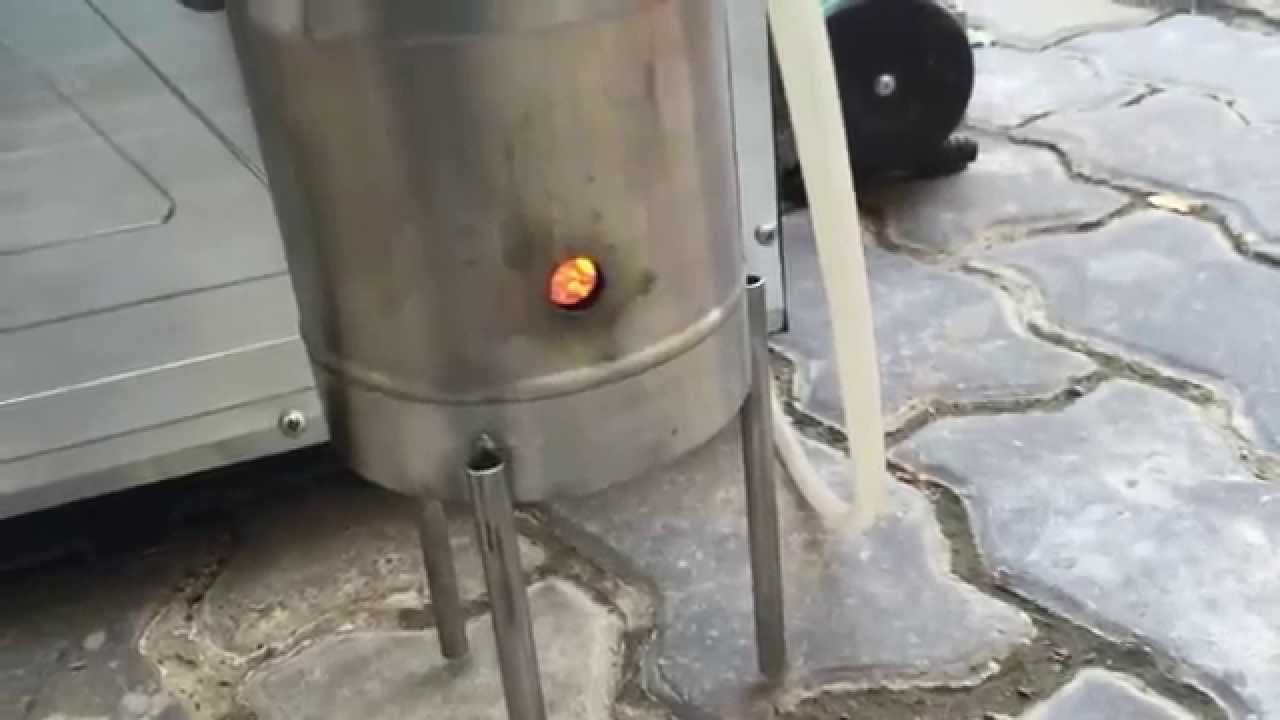

Вариант трубы с отверстием

Чтобы было удобно использовать дымогенератор, приварите ножки, которые в высоту должны быть около 15 – 20 см.

Обратите внимание! Если вы используете съемное днище, то боковые дверки в топке не потребуются. Для глухого – изготовьте дверцу и посадите ее на несколько петель, при этом необходимо сделать прорези для поступления воздуха как у обычных печей

• Верхняя крышка должна плотно находить на трубу, а также дополнительно необходимо изготовить куску для возможности открытия агрегата.
• Теперь ввариваем дымоотвод сверху основы, отступая 50 – 80 мм от среза.
• Ввариваете штуцер перпендикулярно к стене, необходимо сохранить выступ длиной 60 – 80 мм. Перед сваркой концы детали следует оснастить резьбой для тройника.
• После сварочных работ присоединяете тройник, а к нему 2 трубы – одну вниз, вторую к коптильне.

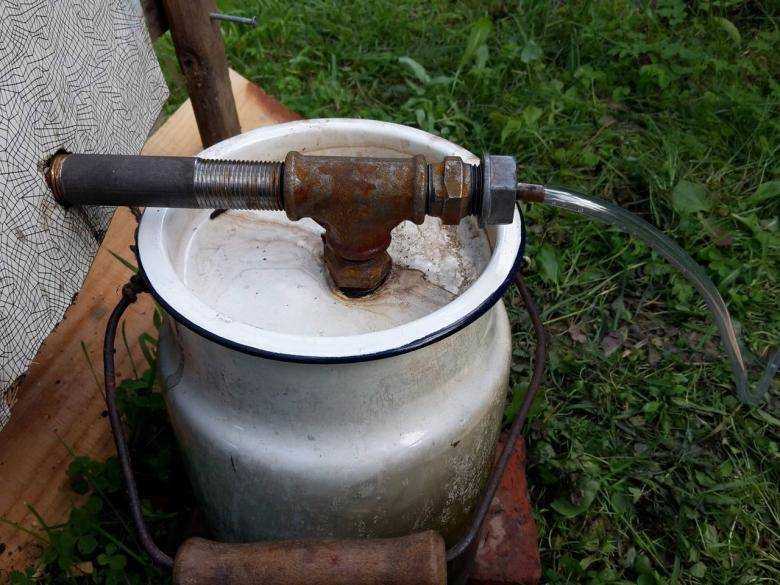

Сборка тройника

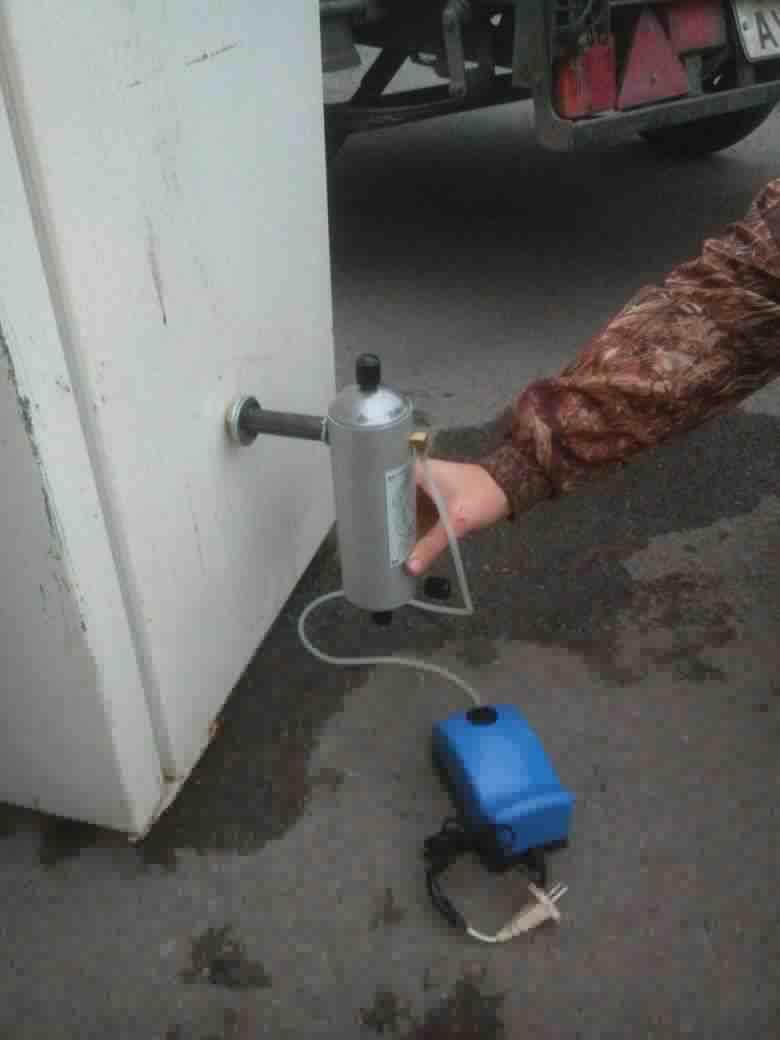

Устанавливаете вентилятор (прекрасно подойдет компрессор для аквариума). Он должен обеспечивать непрерывный поток воздуха и не быть мощным.

Вот и все, ваш агрегат готов.

Практика

Для того, чтобы собрать полностью коптильню из холодильника, понадобится буквально час времени, минимальное количество дополнительных материалов и самые простые инструменты, которые есть в каждом доме. Для того, чтобы сборка не отняла много времени, стоит заранее подготовить все, что может понадобиться во время монтажа устройства.

Из материалов для создания самодельной коптильни понадобится непосредственно корпус холодильника, а также металлическая труба, которая будет использоваться для создания дымохода (достаточно длины четыре метра), кирпич или старая электрическая плитка для топки. Из инструментов могут потребоваться дрель, резак по металлу, лопата, сварочный аппарат, горелка, наждачная бумага.

Для обустройства коптильного шкафа необходимо выполнить следующие действия.

• Сделать отверстия для решеток, на которые будут выкладываться подготовленные заранее продукты.
• На потолок коптильного шкафа крепятся крючки, изготовленные из нержавейки. С их помощью будет удобно коптить продукты в подвешенном состоянии.
• В потолке дополнительно делается вентиляционное отверстие, которое будет использоваться во время разжигания щепы.
• В днище конструкции делается отверстие такого же размера, как и диаметр используемой для дымохода трубы.

Предлагаем ознакомиться Отошла, отклеилась резинка на двери холодильника

Чтобы коптильня имела привлекательный внешний вид, стоит удалить все ржавые пятна или потеки с помощью наждачной бумаги, металлической щетки и специальных чистящих препаратов.

Трубу дымохода нужно приварить с помощью сварочного аппарата. Непосредственно под вентиляционным отверстием стоит установить вентилятор со средней мощностью. На самое дно коптильного шкафа ставится емкость, в которую будет капать жир во время обработки продуктов.

Особенно важно это в холодное время года. Чтобы можно было наблюдать за процессом копчения и при этом за каждым разом не открывать дверцу, одна из стенок холодильника оборудуется огнеупорным стеклом

В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа

Для обустройства костра можно использовать несколько разных вариантов

В коптильне холодного копчения из холодильника, топка будет находиться отдельно от коптильного шкафа. Для обустройства костра можно использовать несколько разных вариантов.

• Ненужная емкость из толстого железа. Ее необходимо зарыть в землю таким образом, чтобы она находилась немного ниже уровня коптильни. За счет этого дым будет постепенно подниматься вверх в коптильный шкаф, а не рассеиваться в разные стороны.
• Огнеупорные кирпичи. Ими выкладываются стенки ямы так, чтобы осталось место для костра.
• Оцинкованный железный лист. Он кладется на дно ямы и на нем можно разжигать костер.

Каждый из вариантов одинаково хорош, поэтому неважно, какой метод обустройства топки будет выбрано. Главным моментом есть то, что нужно правильно сделать дымоход, чтобы дым остывал до нужной температуры прежде, чем попасть непосредственно в коптильню

Дымоход

Для того, чтобы сделать дымоотвод, в потолке коптильного шкафа делается отверстие с таким же диаметром, как и используемая труба. В само отверстие вставляется вентилятор и затем с помощью сварочного аппарата приваривается непосредственно сама труба. Не обязательно брать трубу слишком большого диаметра, ведь тогда будет выходить очень много дыма, а процесс копчения затянется еще дольше.

Коптильня из холодильника не будет эффективной, если в ней не будет никаких дополнительных приспособлений. Важную роль играют качественные металлические решетки или крючки, на которые раскладываются заранее подготовленные к копчению продукты.

Предлагаем ознакомиться Сделать светодиодную подсветку для рассады своими руками

Решетки и крючки

Затем старые решетки, которые использовались в комплекте с холодильником, необходимо обжечь горелкой. Это позволит полностью удалить всю краску и ржавчину. Дополнительно решетки зачищаются с помощью железной щетки. С сделанные заранее отверстия устанавливаются пазы. На них будут крепиться сетки из металла, шампуры для приготовления домашних копченостей.

Если говорить о крючках, то их стоит прикрепить к верхней стенке коптильного шкафа. С их помощью будет очень удобно коптить рыбу или достаточно большие куски мяса.

Ставить их нужно примерно на том уровне, где будут располагаться обрабатываемые продукты.

https://youtube.com/watch?v=_cbNR42Uumg

Установка зольника

Еще один недостаток простого дымогенератора — это просыпание через его сетку золы. Можно ставить устройство на металлическую пластину, но это не слишком правильно. Логичнее изготовить специальный зольник. Кстати, вышеописанную систему регулирования тяги можно организовать в зольнике. Это даже лучше, потому как появляется возможность почти полного перекрытия тяги, а этого не получится сделать, если шибер в корпусе дымогенератора.

Зольник изготавливается по принципу крышки. Единственный момент, о котором нужно помнить: ножки дымогенератора должны быть именно на зольнике, если он предусмотрен. Если у вас уже есть ножки на корпусе, то придется переделать этот момент.

Общие требования к технологии холодного копчения

Чтобы определиться с оптимальным агрегатом, необходимо знать технологические особенности холодного копчения. Важен также вопрос технических и финансовых ограничений.

Учитывая перечисленные факторы, к оборудованию предъявляют ряд требований:

1. Устройство дымогенератора должно быть простым, чтобы его проще было смастерить самостоятельно.
2. Рабочая камера конструируется таким образом, чтобы её объёма было достаточно для непрерывного подвода и охлаждения дыма.
3. Коптильня функционирует автоматически, но нельзя забывать о правилах пожарной безопасности.
4. Топливо в виде древесных щепок должно расходоваться эффективно, а интервалы между последующими загрузками должны быть максимальными.
5. Чтобы свести к минимуму время копчения, имеет смысл остановиться на доступных и надёжных конструкциях. Простой дымогенератор является самым эффективным, его можно сделать в домашних условиях и пользоваться долгое время.

Перечисленные требования справедливы и в случае приобретения готового аппарата.

Камера сгорания

Конструкция классического дымогенератора настолько проста, что изготовить устройство можно, даже не имея соответствующих чертежей. Чтобы не перепутать размеры и представить себе будущий агрегат, можно воспользоваться небольшим эскизом, нарисованным от руки. Об основных размерах устройства мы расскажем вам, опираясь на практические рекомендации пользователей FORUMHOUSE.

Перед тем как приступить к изготовлению камеры сгорания, необходимо определиться с материалом. В идеале это должна быть труба из нержавеющей (пищевой) стали.

При этом многие делают корпус камеры сгорания из обычной металлической трубы диаметром 90-120 мм. Также подойдет и квадратная труба с сопоставимой площадью проходного сечения.

Что касается высоты камеры сгорания: оптимальный размер для дымогенератора с нижним забором дыма – 50 см. Если забор дыма осуществляется сверху, камеру сгорания можно сделать немного ниже (чтобы улучшить тягу).

Дымогенераторы самостоятельного изготовления

Умельцами давно придуманы различные варианты дымогенераторов для домашнего использования. Коптить продукты без больших затрат на оборудование — мечта многих. Даже непрофессионалы смогут сделать такой прибор из подручных средств. Все они действуют по схожему принципу, отличие только в деталях, из которых собираются коптильни.

Дымогенератор из электроплиты

Для периодического копчения небольшого количества рыбы или мяса можно изготовить простой дымогенератор с использованием электрической плитки.

Понадобятся следующие составляющие:

• электрическая плитка;
• старая кастрюля;
• труба или бывшая в употреблении бочка,
• сетка из проволоки;
• два прута арматуры;
• лист железа, фанеры;
• опилки, щепки.

Коптильня должна располагаться на свежем воздухе, максимально далеко от жилых помещений. Для работы нужно электричество, возможно придется воспользоваться удлинителем. Иначе вещи в доме пропахнут дымом.

Пошаговая инструкция:

1. Подготовить бочку. Тщательно очистить ее от остатков содержимого. Затем, отмерив примерно одну треть высоты от верха бочки, пропустить через ее стенки несколько арматурных прутов. На арматуру закрепить сетку, к ней подвесить необходимые продукты. Бочка готова к использованию.
2. Устойчиво установить плитку на негорючую поверхность и подключить ее к розетке.
3. Положить в кастрюлю древесное топливо.
4. Кастрюлю поставить на включенную в розетку плитку.
5. При помощи ручки регулятора температуры отрегулировать мощность ее нагрева.
6. Поставить бочку на плитку.
7. Прикрыть сверху конструкцию железом или фанерой.

Одна загрузка позволит работать такому дымогенератору для холодного копчения 4 — 6 часов. Усложняется процесс необходимостью постоянного контроля количества топлива и коррекции температуры тления. Бочку для этого придется периодически поднимать.

Несмотря на наличие недостатков в этой конструкции, многих пользователей привлекает простота сборки и низкие затраты на изготовление.

Дымогенератор из отработанного огнетушителя

Проявив немного смекалки, можно старый огнетушитель превратить в дымогенератор, как на фото.

Работу надо начать с очистки огнетушителя от старого содержимого, убедиться в отсутствии ржавчины на его стенках.

Сборка дымогенератора:

1. Разрезать огнетушитель, отступив сверху около 5 см. В результате получим крышку.
2. В крышке сделать отверстие, вкрутить тройник с патрубками.
3. К одной из трубок присоединить компрессор, а другая будет служить для доставки дыма в коптильную камеру.
4. Сделать в огнетушителе несколько отверстий на расстоянии 4-6 см от нижней части огнетушителя. Через эти отверстия будет поджигаться щепа, регулироваться тяга.

Готовое устройство может функционировать 7-10 часов. Время работы зависит от диаметра огнетушителя.

Дымогенератор из жестяных банок

Консервные жестяные банки отлично подойдут для самостоятельного изготовления простого дымогенератора. Этот дешевый способ получить неплохой коптильный аппарат понравится многим.

Для этого понадобятся:

• три жестяные консервные банки цилиндрической формы: две — одинаковых, одна — чуть меньшего размера;
• соединительные хомуты или металлическая лента;
• лента фум;
• тройник и гайка для его закрепления;
• кусок медной трубки с небольшим диаметром;
• кусок трубки большего диаметра и длины для соединения дымогенератора с коптильным шкафом.

Порядок сборки устройства:

1. Очистить и высушить консервные банки.
2. Соединить две банки одинакового диаметра с помощью железного хомута или металлической ленты. Предварительно у одной банки отрезать дно.
3. Внизу первой банки проделать отверстия для розжига топлива и регулировки тяги.
4. В дно третьей, меньшей, банки устанавливается тройник. Изнутри он крепится гайкой. Соединение должно быть очень плотным и не пропускать воздуха.
5. К одной стороне тройника крепится сгон с трубкой, соединение герметизируется лентой фум.
6. Медную трубку вставить одним концом в патрубок так, чтобы она выступала с другой стороны тройника на несколько сантиметров. Место входа загерметизировать. Эжектор готов.
7. Трубку большего диаметра прикрепить ко второму отверстию тройника. К ней будет присоединяться коптильная камера.
8. Насыпать опилки или щепу в нижние банки на высоту около двух третей и поджечь через отверстия.
9. Закрыть конструкцию сверху эжектором.
10. На второй конец медной трубки прикрепить шланг компрессора.

Простой дымогенератор готов.

Нужно учесть, что устанавливать это устройство нужно на ровную поверхность из негорючего материала, ведь во время работы из отверстий для поджига может высыпаться пепел.

Традиционная коптильня с холодным копчением

Независимо от типа дыма источником дыма является огонь. При холодном копчении главное, чтобы дым был холодным или горячим, но не горячим. Максимальная температура около + 40 ° С. Для этого в нескольких метрах от коптильного шкафа разжигают огонь, между ними прокладывают дымоход. Проходя по этому пути, дым остывает до приемлемых температур.

Курильщики разных типов

Строительство дымохода – долгий процесс. Отвод дымовых газов должен обеспечивать нормальный отвод тепла и в то же время быть герметичным. Для изготовления дымохода можно использовать стандартный металлический дымоход (но не из оцинкованной стали), но для лучшего охлаждения дыма желательно закопать трубу в землю. В общем, задача не из легких. Поэтому и предпочитают делать коптильню горячего копчения – проблем меньше – на костер поставили бочку, дымят…

Но есть простой дымогенератор для холодного копчения, который будет стоить буквально несколько тысяч. Но для работы нужен сварочный аппарат и умение с ним обращаться. Все остальное можно купить на рынке или в строительном магазине. При наличии всех комплектующих собрать дымогенератор для копчения своими руками можно за час-два.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

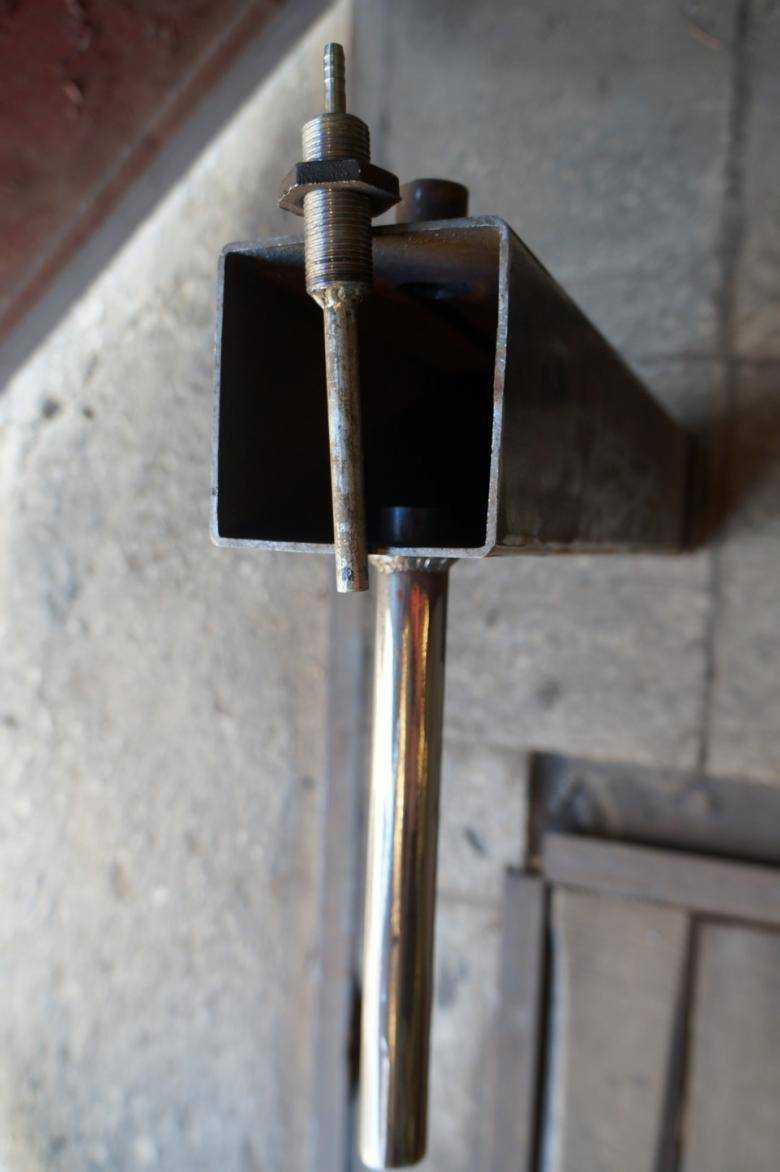

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Генератор дыма для холодного копчения

Вариантов изготовления самодельного дымогенератора существует огромное количество. В классическом эжекторном исполнении это достаточно простой по устройству аппарат, в котором нет сложных деталей и элементов.

Необходимо лишь изготовить камеру из жаропрочного материала, где будет тлеть древесина, приладив к ней компрессор для нагнетания воздуха. И все, проще некуда.

При желании дымопроизводящую установку можно дополнить подающим опилки шнеком с электродвигателем. Такая автоматизация упростит процесс копчения, однако и усложнит генератор. Если коптильню в планах использовать изредка, то лучше обойтись без подобных усовершенствований.

Длительность холодного копчения может превышать сутки, а одной загрузки опилок в небольшой ручной дымогенератор обычно хватает на пару часов

Если продуктов для обработки много, то установку генерации дыма рекомендуется делать побольше и помощнее либо дополнять автоматическим шнеком.

Холодное копчение подразумевает длительное окуривание мяса и/или рыбы дымом при температуре 20–40 °С. Это довольно затратная по времени термообработка, но результат по вкусу и качеству продукта получается очень схожим. При этом “холодный” вариант не требует обустройства вместительной коптильни и печки для поддержания огня.

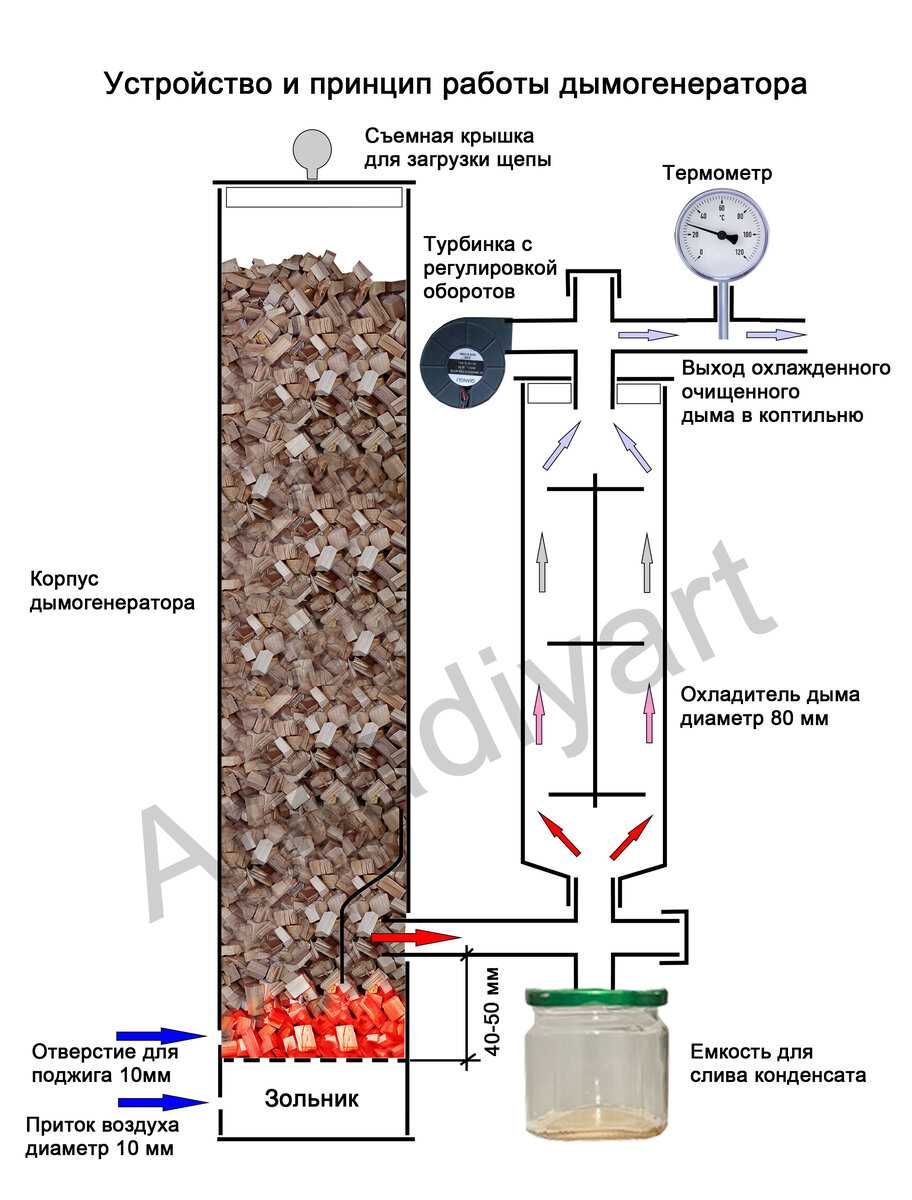

Особенности устройства и принцип действия

Основу дымогенератора холодного копчения составляет бункер, наполненный древесной щепой. Опилки внутри него после розжига тлеют и дают дым для подачи дальше в коптильную камеру, где развешены обрабатываемые продукты.

С одной стороны, тление древесины в этом устройстве не должно происходить слишком быстро. С другой стороны, нельзя также давать разгораться пламени, а выход дыма при этом должен быть в достаточном объеме.

Эжектор у дымогенератора может располагаться в верхней либо нижней части бункера – первый вариант требует более мощного компрессора, но и дает больше дыма

Если эжектор сделан снизу, то щепа прогорает гораздо полней, не “залипая” внутри на стенках бункера. Все дело здесь в образующемся при тлении конденсате. Когда выход дыма сделан сверху, то конденсатные капли стекают вниз по внутренней поверхности генератора и смачивают опилки. В результате часть из них не прогорает и остается внутри.

В качестве топлива для дымогенератора используются:

• щепа;
• опилки;
• брекеты;
• ветки.

Обычно это древесина плодовых деревьев, которая при сгорании дает “вкусный” дым, придавая дополнительный аромат готовому продукту на выходе.

Чаще всего при холодном копчении используют:

• ольху;
• черемуху;
• можжевельник;
• березу;
• дуб;
• клен;
• яблоню, грушу и вишню.

Кора ольхи придает копченостям горечь, поэтому ее надо тщательно счищать перед закладкой топлива в бункер. Можжевельник дает приятный вкус и аромат. Однако его придется разбавлять другой древесиной, иначе конечный продукт будет иметь излишне резкий привкус.

С березы так же рекомендуется снимать бересту, чтобы мясо и рыба потом не горчили.

Конструктивные элементы самодельной коптильни

Классический эжекторный дымогенератор холодного копчения состоит из следующих элементов:

1. Компрессор либо вентилятор.
2. Камера-бункер сгорания топлива (тления щепы и опилок).
3. Эжектор (узел подачи дыма из генератора в коптильную камеру).
4. Зольник с колосниками.
5. Сборник конденсата.

Также возможен вариант с использованием электрической плитки и кастрюли на ней со щепой внутри. Все эти элементы устанавливаются в бочку, вверху которой подвешивается мясо (или рыба). В этом случае зольник, вентилятор, конденсатосборник и эжектор отсутствуют.

Тление происходит за счет нагрева кастрюли, зола остается в ней, а дым естественным образом поднимается и коптит расположенные наверху продукты.

Если эжектор располагается сверху, то он служит дольше, так как в сравнении с размещенным снизу аналогом более удален от тлеющей древесины и менее подвержен воздействию высоких температур

Если эжектор разместить снизу, то в него могут попасть щепа и/или зола. В результате за ним придется тщательней следить при копчении, чтобы дым проходил через трубку без препятствий. Плюс его надо будет чаще и тщательней чистить.

Простой дымогенератор для холодного копчения: делаем сами

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым

Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь. Это исключит попадание опасных для организма веществ в дым

В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель

Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Колосниковая решетка и зольник

Колосниковая решетка располагается в нижней части. На нее укладывается щепа и подпаливается. Для поджига проделывается отверстие чуть выше колосниковой решетки. Можно сделать два отверстия для циркуляции воздуха и поджига. Так тяга будет лучше. Решетку можно сделать своими руками из листового металла. Дырочки просверливаются на расстоянии 4-6 см. Такого расстояния достаточно, чтобы щепа не просыпалась, а решетка освобождалась от золы. Внизу устанавливается зольник – нижняя крышка. Ее можно приварить, но чтобы не было проблем с очисткой, лучше сделать эту часть съемной.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению. Процесс монтажа дымопровода выполняется по следующей схеме:

1. Крепится сгон из трубы 3/4 .
2. Устанавливается крестовина 3/4 .
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Сборник для конденсата и смолы

Когда дым поднимается по трубопроводу тяжелые вещества, конденсат и канцерогены оседают, поэтому необходимо организовать специальный сборник. Для этого в нижней части трубы, где присоединена крестовина, крепится банка с резьбой. Такое приспособление способствует быстрой и комфортной очистке.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода. Он включает в себя 2 компонента: штуцер и тонкая трубка

Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину

Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер

При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания. Можно использовать автономные зарядные устройства от телефона – PowerBank

Это позволит сделать аппарат мобильным и без проблем его перевозить

Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.
