Подключение душевой кабины к канализации своими руками - схема

Планировка

Планирование пространства душевой в деревянном доме начинают с отметок мест установки кабинки, умывальника, биде и унитаза (если санузел совместный). При желании в этом же помещении можно разместить стиральную машинку. Душевую кабину традиционно монтируют в углу или у стены. Продумайте, где будет располагаться вытяжка, элементы размещения. Подведите канализационные и водопроводные трубы.

При планировке душевой комнаты большую роль играет размер помещения. Не стоит устанавливать унитаз напротив двери, это выглядит не эстетично. Лучше, если при входе взгляд будет падать на зеркало, создающее иллюзию простора и придающее помещению более эффектный вид. В небольшой душевой следует избегать нагромождения элементов — косметические средства, купальные и хозяйственные принадлежности лучше разместить в скрытых системах, а не выставлять на столике.

Советы по планировке маленькой душевой:

Чем свободнее пол, тем больше кажется помещение

Поэтому при выборе сантехники обратите внимание на подвесные модели раковин.
Вместо полочек используйте ниши, они визуально увеличивают пространство.
В целях экономии места в нише можно установить стиральную машинку и повесить над ней сушилку или полочки.. При планировании большой душевой могут возникнуть проблемы не меньшие, чем при обустройстве ограниченного пространства

Если в небольшом помещении нужно тщательно продумать использование каждого сантиметра, то в просторной комнате необходимо избегать образования пустых зон

При планировании большой душевой могут возникнуть проблемы не меньшие, чем при обустройстве ограниченного пространства. Если в небольшом помещении нужно тщательно продумать использование каждого сантиметра, то в просторной комнате необходимо избегать образования пустых зон.

Как оформить большую душевую, чтобы она не выглядела пустой:

Выделите зону отдыха с креслом, стеклянным столиком.
Разместите большой шкаф, комод или несколько тумб.
Сделайте зелёную зону с живыми растениями.

Выбор материала

Душевые кабины бывают с поддоном и без. Первый вариант практичнее, второй — легче в установке. Душевая кабинка с наклонным полом вместо поддона подойдёт для небольших помещений. Поддон для душевой кабинки делается из кирпичей или выливается из бетона, затем облицовывается плиткой. Один из лучших вариантов для изготовления подвижной стены — это стекло. Также можно сделать эту часть кабинки из других материалов. Вместо подвижной стены можно использовать пластиковую шторку.

Советы по выбору материала для кабинки:

Калёное стекло — наиболее удачный вариант, так как отлично держит ударную нагрузку.
Обычное стекло — можно использовать стеклянные листы толщиной от 6 мм. Наружную сторону рекомендуется оклеить самоклеящейся прозрачной плёнкой. Это предотвратит рассыпание стекла на мелкие кусочки в случае повреждения конструкции.
Акрил и поликарбонат — элементы дверей из этого материала нужно обрамить в алюминиевый профиль.

Необходимые инструменты

После окончания подготовительного периода нужно определиться с конфигурацией кабинки. Затем подготовить все необходимые материалы и инструменты.

Какие инструменты понадобятся для изготовления кабинки:

Измерительные инструменты и строительный уровень.
Мастерок, шпатель.
Несколько ёмкостей для смешивания затирок, растворов и клея.
Перфоратор и дрель.
Шуруповёрт, молоток и набор отвёрток.
Болгарка, ручная пила или электролобзик.
Гаечные ключи.

Это интересно: Как и чем обшить карниз крыши

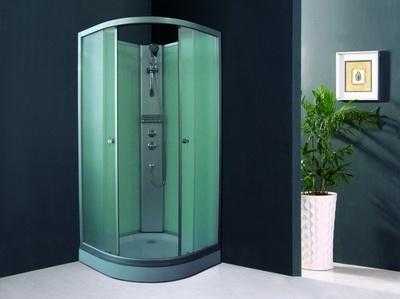

Виды кабинок: с крышей, гидромассажем или без них, большие и маленькие

При покупке модели нужно обратить внимание на следующие факторы:

Наличие или отсутствие крыши. Изделия с куполом считаются тёплыми, потому что тёплый пар никуда не выходит, а задерживается внутри

При выборе вариантов без крыши важно качество изготовления стенок и дверей душевой кабины

Например, стенки и двери модели Tira New выполнены из закалённого прозрачного стекла, что позволит сохранить тепло в открытой кабинке.

Гидромассаж. Отличное решение для современных квартир — вертикальная конструкция с гидромассажем. В таком душе можно не только помыться, но и хорошенько расслабиться. На рынке представлено много моделей с этой функцией. Например, изделия торговой марки Niagara с надёжным толстостенным поддоном и гидромассажем.
Размер. Самые маленькие кабины имеют параметры поддона 80x80 см. Оптимальный размер 100x100 см. Всё, что больше, относят к крупному габариту. Модели китайской фирмы Sensea считаются простыми и компактными. А вот российский производитель Triton представляет серию просторных изделий.

Преимущества:

Универсальный вариант для всей семьи: удобны и для детей, и для пожилых людей. Благодаря наличию низкой чаши вероятность получения травм при входе в кабину и выходе из неё отсутствует.
Экономия места в ванной комнате, в отличие от вариантов с глубоким поддоном.
Простота конструкции: так как низкий поддон мало весит, душевую кабину легко устанавливать даже в одиночку.
Удобство в ухаживании: низкие борта не скапливают много грязи, поэтому на поддержание чистоты уходит пара минут.

Недостатки:

Холодный пол, так как вода не скапливается внизу, а сразу стекает в канализацию.
Низкая герметизация: отсутствует прогрев. Особенно это ощущается в моделях с открытым верхом.
Возможность принятия душа только в вертикальном положении.

Обмазочная гидроизоляция

Основание должно быть сплошным и ровным. Для предотвращения образования пузырьков его затирают мелкозернистыми растворами строительных смесей. Влажность бетона после высыхания не должна превышать 8% по массе.

Обрабатываемая поверхность очищается пылесосом и грунтуется праймером. На него минимум в 2-3 слоя равномерно валиком или шпателем наносится обмазочная гидроизоляция с расходом мастики 2,5-3,0 л на 1 м?. Чтобы не было расслоения, предыдущий слой должен полностью высохнуть (при соприкосновении с ним не остается следов). На стены обмазка производится снизу вверх.

Общая толщина гидроизоляции не может быть меньше 4 мм.

Отделку допускается укладывать прямо на обмазку.

Выбор бокса

Перед тем как идти в магазин и приступать к покупке, необходимо произвести замеры от пола до потолка в ванной комнате. При выборе модели нужно прибавить к фактической высоте кабинки 40—45 см.

Следует учесть рост людей, которые будут пользоваться душем.

Подготовка к установке поддона своими руками

Перед установкой конструкции ещё раз нужно проверить её на наличие брака. Если заметны повреждения уже в ходе сборки, придётся снова всё разбирать и возвращать покупку в магазин.
Провести замеры ванной комнаты и убедиться, что новая кабинка впишется в габариты помещения.
Внимательно изучить инструкцию по сборке, изучить материал в интернете, посмотреть обучающее видео. Если есть сомнения в успешной самостоятельной сборке, понадобится помощь мастеров.

Важно! Заранее нужно подготовить ванную комнату: убрать полотенца, полки и технику

Инструменты и материалы

Для сборки понадобятся следующие инструменты: шуруповёрт, отвёртки, уровень, ключи, нож, герметик, гайки, болты, сифон, шурупы.

Работу лучше производить в перчатках, чтобы обезопасить процесс работ и случайно не пораниться.

А также на этом этапе можно изучить инструкцию, которая идёт в комплекте с душевой кабинкой.

Выбор слива, гидрозатвора и канализационного насоса

Любое, даже самое качественное изделие, со временем подвергается износу. Необходимо выбирать надёжные детали, чтобы в скором времени не понадобился ремонт.

Рекомендуется ответственно подойти к выбору деталей:

Слив. Перед покупкой произвести замеры расстояния между полом и выходным отверстием поддона. Ширина сливного отверстия поддона должна совпадать с шириной горловины сифона. Канализационное отверстие должно находиться ниже нижнего уровня исходящего патрубка сифона.
Гидрозатвор. От его правильного выбора зависит, будет ли неприятный запах канализации попадать в ванную комнату. В современный слив обычно уже установлен гидрозатвор.
Насос. Чтобы в поддоне не скапливалась лишняя вода, он принудительно откачивает воду в канализацию. Оптимальным вариантом является насос без режущего механизма. К такому аппарату можно также подключить всю технику в доме или квартире, которая требует выведения воды в канализацию: унитаз, биде, раковину, стиральную машину.

Подготовка к монтажу

Основным этапом в процессе установки душевой кабины является монтаж поддона. В большинстве случаев он осуществляется на выровненную бетонную подушку или на бетонированный пол, на который заранее укладывают плитку.

Сборка может производиться на опоре из пластика или кирпича. Часто такой вариант выбирают при установке душевой кабины в деревянном доме. Вертикальная конструкция поднимается на несколько сантиметров над полом, что может усложнить заход внутрь кабинки.

Фото 1

Перед непосредственной установкой поддона важно подготовить для него основание, это может быть как купленный в магазине специальный каркас, так и самостоятельно изготовленная подушка из бетона или кирпича

Можно производить установку поддона на металлический каркас, купив его в магазине либо сделав своими руками. Простым вариантом является монтаж поддона прямо на пол. Но в этом случае необходимо сделать отверстие внизу для слива воды.

При установке душевой кабины в деревянном доме в первую очередь необходимо выровнять пол и провести гидроизоляцию, чтобы надёжно защитить дерево от влаги.

Стоит ли делать кабинку самостоятельно

При сравнении собственноручной конструкции и покупной модели, выделяются как положительные, так и отрицательные стороны.

Преимущества:

продолжительный период использования без ремонтных работ;
отсутствие большого количества подвижных элементов, обладающих свойством стремительно разрушаться;
самодельная душевая имеет больше вариантов альтернативных решений, что даёт возможность выбрать вид на свой вкус;
экономия средств.

Недостатки:

некоторая ограниченная функциональность кабины;
при демонтаже могут возникнуть трудности;
механизм присоединения к канализации труднее;
для самостоятельной сборки, следует владеть базовыми знаниями и умениями.

Монтаж канализации

Этап 1. Подготовка

Если вы не поленились и начертили схему будущей канализационной системы, ее монтаж не вызовет трудностей.

Рассмотрим более детально каждую стадию работы:

Нужно вычислить и купить нужное количество фитингов и переходников разного диаметра.
После этого направляться нарезать трубы на отрезки нужной длины. Если вы не владеете обширным опытом, лучше делать это перед установкой. Так возможно примерять их на месте.
Порезка производится посредством ножовки по металлу. Перед этим рекомендуется разметить срез, дабы торец был ровным и угол составлял 90 градусов. В другом случае вероятны неприятности со состыковкой отдельных деталей. Края трубы направляться шепетильно зачистить ножом или наждачной бумагой.
Все трубы должны устанавливаться под маленьким уклоном. Удаление канализационных отходов происходит не посредством насосов, а под действием земного притяжения. Фиксировать наклон трубы возможно посредством особых скоб, продающихся в строительных магазинах.

Этап 2. Монтаж стояка

Замена центральной трубы – наиболее важная стадия всей работы. Перед тем как создавать ее разборку, направляться убедиться, вправду ли это нужно. В случае, в то время, когда чугунный стояк хорошо сохранился, лучше покинуть все на месте.

Для замены подойдет труба размером от 160 до 220 мм (в зависимости от диаметра использованного ранее чугунного слива).

В случае если ваша квартира находится не на верхнем этаже, направляться предусмотреть дополнительные крепления. В другом случае пластик может не выдержать веса чугунного стояка, расположенного у соседей сверху.

Схема замены такова:

в нижней части монтируется тройник либо крестовина, закрепляемая посредством резиновой манжеты, смазанной герметиком,
для удержания центральной канализационной трубы употребляются хомуты, поставляемые в наборе,
не забудьте осмотреть монтируемый стояк на предмет трещин и других повреждений,
все раструбы должны быть направлены по ходу тока воды.

Этап 3. Монтаж труб

По окончанию подготовительного этапа возможно приступать конкретно к сборке готовой системы. Монтаж канализационных труб в ванной комнате занимает около 2 часов. Конструирование сложной системы удаления отходов в громадном частном доме может ‘настойчиво попросить’ 2-3 дней.

Процесс сборки не требует особенных навыков или применения особых инструментов.

Затевать работу направляться от стояка. После этого, монтируя секцию за секцией, трубы доводятся до сантехнических устройств.

Соединения производятся без применения герметиков, клея и паяльника. Достаточно только вставить трубу до упора, не допуская перекосов. Герметичная резинка, которой оборудованы фитинги, не допустит протечек.

Обратите внимание! Уплотнитель и труба должны быть чистыми. Лишь в этом случае соединение будет надежным и долговечным

В другом случае вероятны аварии, ущерб от которых возможно намного больше, чем цена всего произведенного ремонта.

Нарушение герметичности может привести и к появлению неприятного запаха. Потому в ходе монтажа будьте особенно внимательны. Возможно кроме того смазать резиновые детали мыльным раствором или вазелином, добиваясь более плотного соединения.

Когда вся система собрана, к ней необходимо подсоединить устройства. Не забудьте, что для ванны и раковины в обязательном порядке наличие сифонов.

Этап 4. Тестирование

По окончании завершения работы направляться убедиться в ее качестве и надежности.

С целью этого нужно включить на полную мощность все устройства, имеющиеся в ванной комнате. Возможно кроме этого набрать воды в ведро и резко вылить ее в ванну, унитаз либо умывальник.

Лишь такие действия смогут проверить готовую систему на надежность. Шепетильно обследуйте все соединения. В случае если найдена протечка, проблемный узел потребуется собрать заново.

В крайнем случае, возможно применять особый сантехнический клей. Им обрабатывается резиновый уплотнитель, по окончании чего труба вставляется в фитинг и оставляется на некоторое время до застывания состава. Затем тестирование повторяется снова.

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки
Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Примерная схема расположения лаг «конвертом»
Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному

Выбирайте тот вариант, который лучше подходит для ваших условий

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Вопрос гидроизоляции

При сооружении любого поддона для душа необходимо позаботиться о надежной гидроизоляции, благодаря которой вода не сможет попасть в нижнее или соседнее помещение. Просачивающаяся сквозь поддон влага вызывает появление грибка, неприятного запаха и разрушает конструкцию.

Изолирующие материалы для душевого поддона:

Способы гидроизоляции поддона для душевой.

рулонные пленочные покрытия;
рубероид;
вязкие составы.
жидкие водные эмульсии (они почти не имеют запаха);
жидкое стекло — заполняет поры и трещины бетона и повышает его прочность;
гидроизоляционные добавки — больше подходят при заливке бетонного поддона, разрастаются в растворе и превращают в гидрофобный весь слой;
однокомпонентные смеси, например Ceresit CR 65.

Рекомендуется делать 2 слоя изоляции, например:

Рулонный битумно-полимерный. Клеится на бетонное основание.
Цементно-полимерный. Поверх отстоявшегося 3 недели бетона.

Перед проведением работ решетку трапа заклеивают малярной лентой. Рулонные материалы укладывают на ровную поверхность, исключающую перепады больше 2 мм и острые сколы. Изоляцию полотном проводят на битумную мастику внахлест на 15-20 см. При образовании пузырей материал разрезают и с силой прижимают к поверхности. Вязкие изоляционные составы наносят кистью, однокомпонентные средства — шпателем.

Герметик Stern.

Герметик Antia.

Герметик Somafix.

Выбранным средством обрабатывают в 2 слоя поддон и стены, возле которых он расположен, на высоте минимум 30 см

Особое внимание уделяют:

участку возле сливного отверстия;
стыкам;
углам;
бортикам.

Лучшие герметики для душа содержат не менее 45% гидрофобного наполнителя, каучука на основе силикона, катализаторы и фунгициды. Эффективны герметики Somafix, Stern, Antia. На стыках и для уплотнения можно применять аквариумный силикон. Некоторые средства рекомендуется комбинировать, например «Расширяющийся Пломбизол» и «Пенетрирующий Пломбизол», мастику «Эластопаз» и грунтовку для пола.

Мастику Эластопаз рекомендуется комбинировать с грунтовкой для пола.

Когда второй слой гидроизоляции полностью высохнет, приступают к отделочным работам.

Двери или ограждение – что лучше?

Наиболее доступными для самостоятельного возведения конструкциями являются: душевой угол с ограждением или кабина, в которой в качестве ограждения выступают раздвижные двери. Душевые угловые ограждения создаются из кирпича, водостойкого гипсокартона и OSB, пластиковых панелей. Достаточно популярны ограждения душевой кабины, сделанные из акрила и стекла, которые крепятся к стене и поддону специальными профилями.

Достоинства:

Простота конструкции.
Гигиеничность.
Сравнительно низкая стоимость.

Недостатком конструкции является необходимость установки водонепроницаемой шторки, которая должна лежать на полу кабинки с нахлестом 4-5 см. Такое решение позволяет стекать воде по шторе и не попадать в помещение санузла.

Двери делают конструкцию душа более привлекательной и водонепроницаемой. Конструкция дверей может быть раздвижной или распашной. Рассматривая самостоятельное возведение кабины от раздвижных конструкций лучше отказаться: дорого, сложно и негигиенично. Для распашных конструкций потребуется предусмотреть свободное пространство, каждый квадратный миллиметр которого на счету владельцев жилплощади. Дверцы в кабинку делают из силикатного или акрилового стекла, монолитного или сотового поликарбоната.

Достоинства дверей в душевых кабинах:

Хорошая водонепроницаемость.
Эстетичность.

Недостатки:

Сложность в создании.
Высокая стоимость фурнитуры.
Необходимость свободного пространства.
Требования к материалам.

Несколько слов о гигиеничности. Моющие средства вместе с грязью и потожировыми выделениями человека неизбежно попадают в пазы профилей и фурнитуры. Тепло и влажный микроклимат ванной комнаты является отличным местом для размножения бактерий, плесени и грибковых заражений. Именно поэтому с позиции гигиеничности лучше отдавать предпочтение ограждениям, за которыми легко ухаживать.

Отделка поверхности

Последний этап работ – облицовка кабинки. Необходимо выровнять бетонное основание, прежде чем выкладывать поддон из плитки, не забудьте о защите от грибка и плесени.

Оформление конструкции выбирается по собственным предпочтениям. Поддон может совпадать по дизайну со стенами или повторять рисунок пола. Иногда его выделяют из интерьера. Можно контрастировать только сам поддон внутри кабинки, а бордюры соотнести с уже облицованными поверхностями. Удачным вариантом является акцентирование душевой зоны, когда все детали кабинки, то есть пол, бордюры и стены облицовываются контрастной плиткой или, например, мозаикой.

Поддон из кафеля

Сам процесс укладки не отличается от традиционного. Главное условие – сохранение уклона покрытия в направлении водостока: достаточно всего нескольких градусов на 1 м2. Крайне аккуратно выложите углы. Лучше всего подходит специальный кафель.

Выбор модели

В деревянный дом не следует покупать тяжёлую душевую кабину. Масса конструкции с человеком внутри составляет около 300 кг, и пол в случае нагрузок может не выдержать. Рекомендуется отказаться от чугунных или мраморных поддонов, а лучше всего будет поставить кабину с опорой на несущие балки пола. В качестве кардинальной меры можно залить цементную стяжку под поддон с опорой на фундамент пола или капитальный пол подвала.

Стены и двери душевой кабины могут быть выполнены из одного материала или из разных. Как правило, это стекло, полистирол, акрил, поликарбонат или ABS-пластик

При выборе кабины нужно обратить внимание на толщину стенки, а также на тип конструкции. Конструкционно душевые кабины бывают открытого и закрытого типа

Первые не содержат задних стенок и потолка, поэтому об изоляции говорить не приходится. Это не лучший вариант для деревянного дома, особенно если нет уверенности в гидроизоляции помещения и вентиляции.
