Защитный экран-отражатель для настенного кондиционера из оргстекла своими руками

Ревизионный люк

При необходимости постоянного доступа под ванну, например, для хранения тазов-ведер, моющих/чистящих средств, в кладку или каркасную систему встраиваются дверки или люки. Промышленность выпускает ревизионные люки с дверками распашного, сдвижного и откидного типа с обычными и нажимными механизмами открывания.

Проем под люк нужно сделать в нижней передней части ванны. Именно здесь проходят канализационные трубы, стоит трап и сифон. При наличии в чаше гидромассажных форсунок потребуется несколько люков или съемная передняя панель.

Таким образом, изготовить экран собственным силами можно по двум технологиям, облицевать практически любыми материалами. Для увеличения качества обслуживания инженерных систем в конструкцию могут быть добавлены дверки и люки.

Потому, потому что мы пилоты…

Полупрофессиональные модели выглядят сложнее. Предлагаются две конструкции:

из плексигласа;
из красивой фанеры (шпона).

Как в самолете

Известно, плексиглас используется в авиации неспроста. Прочен, долговечен. И российские кулибины любят плексиглас, в отличие от привычного стекла, он гнется при нагревании. Понадобится радиолюбительский паяльник. Необходима буква Г, но угол сгиба экрана превышает 90 градусов. Получится скорее V, перекрывающая корпус по длине. Ширина большей стороны выходит на 20 см за фронтальную панель сплит-системы.

Выполняется процесс в несколько приемов, не спеша. Жало аккуратно проходит по небольшому участку будущего экрана для кондиционера. Разогревшийся плексиглас начинает изгибаться. Процесс кропотливый, но экран нужен.

Полученное изделие прикрепляется к стене удобным способом. Естественно, канцелярские кнопки для экрана не подойдут: при легком усилии уплощаются. Уместнее применять гвозди либо шурупы

Экран для кондиционера получился прозрачный, важно, чтобы крепеж смотрелся красиво

Из фанеры

Найдите кусок стенной панели либо обклейте фанеру обоями в тон, получится неплохой экран. Осталось найти пару металлических уголков, закрепить плоскость на расстоянии 15 см от выходного отверстия. Экран для кондиционера исправно служит сезон, печаль — необходимо укрепить на стене, значит, дырки останутся после демонтажа.

Для пластика приготовьте специальный крепеж, скрывающий дефект, оставленный экраном для кондиционера, а гипсокартон на зиму оснастите чопиками в тон. В случае с обоями дело упрощается, необходимо достать небольшой кусочек от рулона. Внешний торец чопика оклеивается в нужный рисунок.

Как настроить кондиционер на холодный воздух

Кондиционер способен охлаждать помещение до 16 – 18 С°, но такая температура требуется крайне редко. Производители сплит-систем рекомендуют соблюдать разницу в 5 градусов между уличной температурой и устанавливаемой. В этом случае исключается резкий перепад, который может вызвать проблемы с сердечно-сосудистой системой.

Настройка на холод состоит из 6 этапов:

Нажать кнопку ON на корпусе внутреннего блока (обычно она находится справа). Должен раздаться звуковой сигнал.
Затем нужно включить кондиционер путем нажатия «ON» на пульте. После этого откроются жалюзи.
Нажимая «Mode», выбираем нужный режим, то есть охлаждение. Ждем появления на дисплее пульта снежинки или слова «Cool».
С помощью «Temp»» ( «+», «-») выставляет необходимую температуру.
Используя «Fan», подбираем оптимальную скорость потока. Если изначальная скорость устраивает, можно пропустить этот шаг.
Кнопкой «Swing» направляем поток в нужную сторону.

Кондиционеру потребуется некоторое время, чтобы нагнать установленную температуру. Как только прибор достигнет нужных параметров, он выключится. Если у вас стоит инверторная модель, она просто сбавит обороты не выключаясь.

Необязательно отключать кондиционер на ночь. Просто поставьте значения на 1-2 градуса выше, и вам будет комфортно.

5 Порядок изготовления экрана из оргстекла

Экран для техники климат-контроля будет идеально смотреться из полупрозрачного оргстекла. Такой вариант имеет немного преимуществ в виде простого крепления, стильного внешнего вида и длительного срока эксплуатации. Изготовить защитный экран из оргстекла можно следующим образом:

подбирается оптимальная толщина для экрана;
снимается четкий размер конструкции;
проводится подготовка основы из оргстекла;
сделать выкройку по проекту.

Более детально. Минимальная толщина такого материала, как оргстекло составляет 3 мм. Это самая оптимальная плотность, потому что вариант тоньше не будет практичным и будет пропускать вибрацию. Расстояние в 350 мм необходимо соблюдать между защитным экраном и кондиционером. Это важная слагаемая, которой не стоит пренебрегать во время установки экрана собственноручно. Меряется всегда обязательно ширина и длина конструкции. Примерно около на 200 мм (можно 150мм) должен быть больше размер основы выкройки, чем размер блока. Если правильно подсчитать все дополнительные расстояния и нюансы, то готовый защитный экран будет совсем скоро защищать здоровье человека в доме. Срок эксплуатации такого приспособления весьма длительный, в зависимости от материала, варианта крепления и самого проекта изготовления.

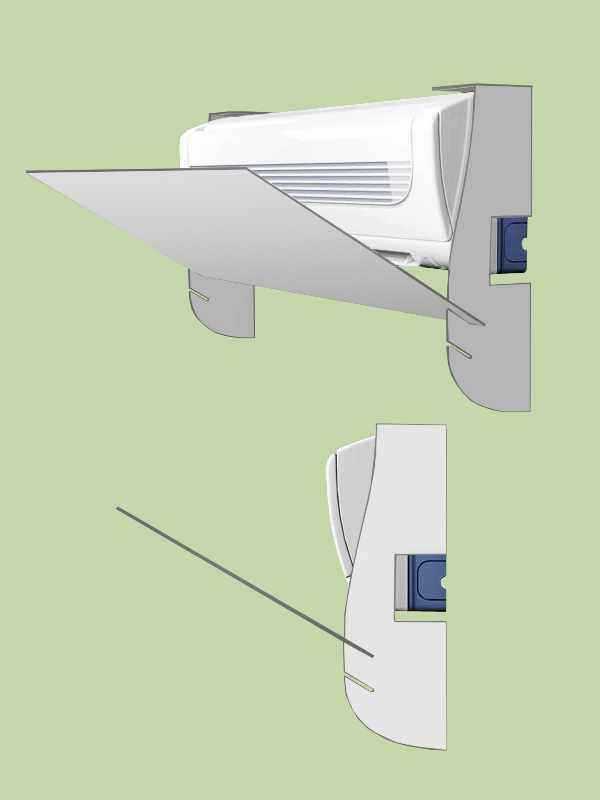

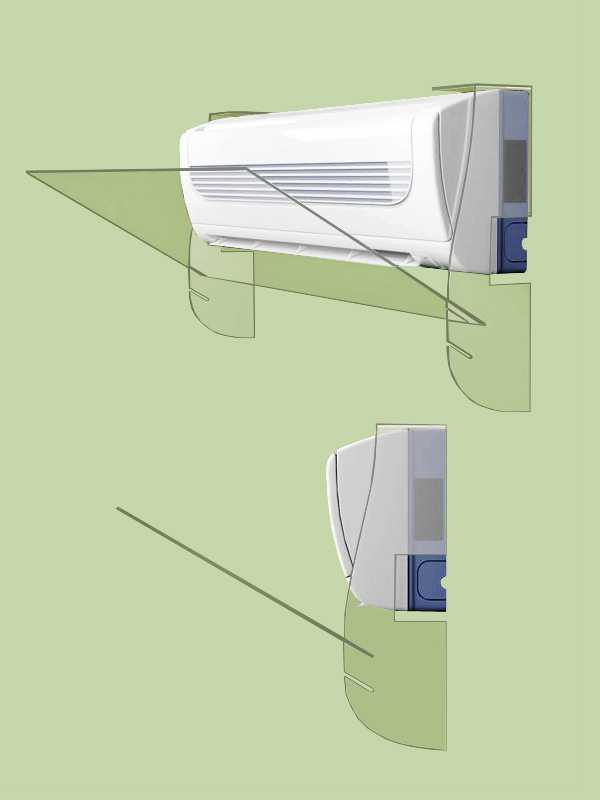

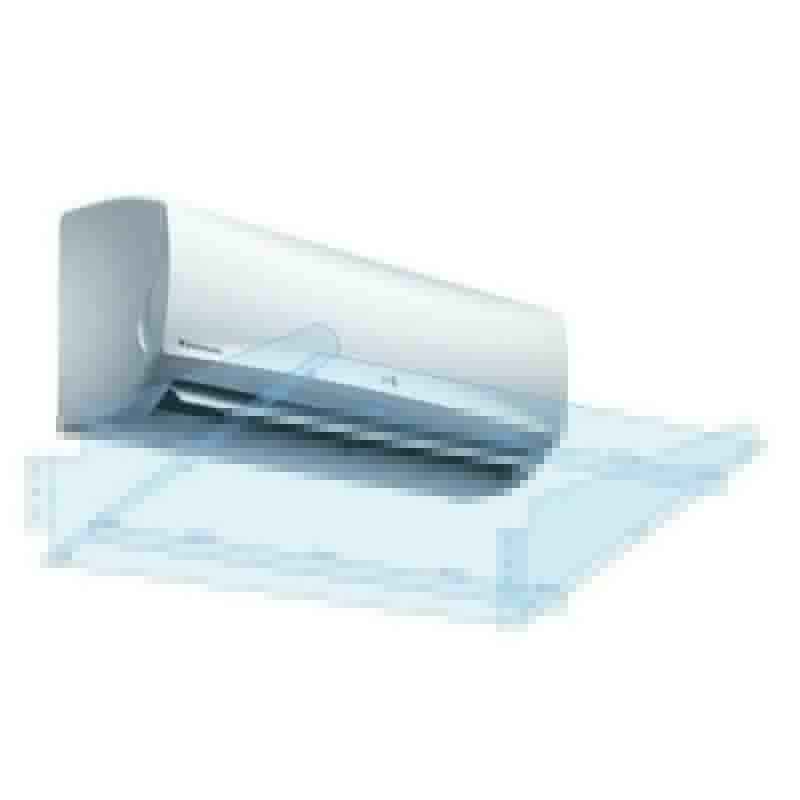

На рис.4 представлен обыкновенный вариант защитного экрана из оргстекла.

Крепится экран по бокам также на определенном расстоянии, примерно от 50 до 80 мм. Выкройка из оргстекла должна иметь с одной стороны изгиб, получить который можно путем нагревания и загибания об твердую поверхность. Также предварительно делаются отверстия под крепежи. Крепление защитного экрана нужно проводить качественно, используя при этом надежные варианты. Если сравнить, к примеру, практичность шурупа, гвоздя и двухстороннего скотча, то последний вариант менее практичный.

Всего несколько пунктов рабочего процесса и немного времени позволят не только существенно уберечь состояние своего здоровья, но и визуально улучшить внешний вид кондиционера, вписывая его просто идеально в интерьер помещения. Для того чтобы получить максимальный комфорт за умеренную сумму стоит:

приобрести сперва сам кондиционер для создания оптимального климат-контроля в доме;
подобрать оптимальный вариант защитного экрана;
учесть все преимущества и недостатки материалов, способов крепления и установки;
решить, будет ли производство защитного экрана собственным или отечественным;
установить экрана на кондиционер и полностью наслаждаться постоянным прохладным, свежим, а главное безвредным воздухом в доме.

Типы и виды защитных экранов для кондиционера

Классификация, разновидности и варианты устройства

1. в зависимости от вида кондиционера:

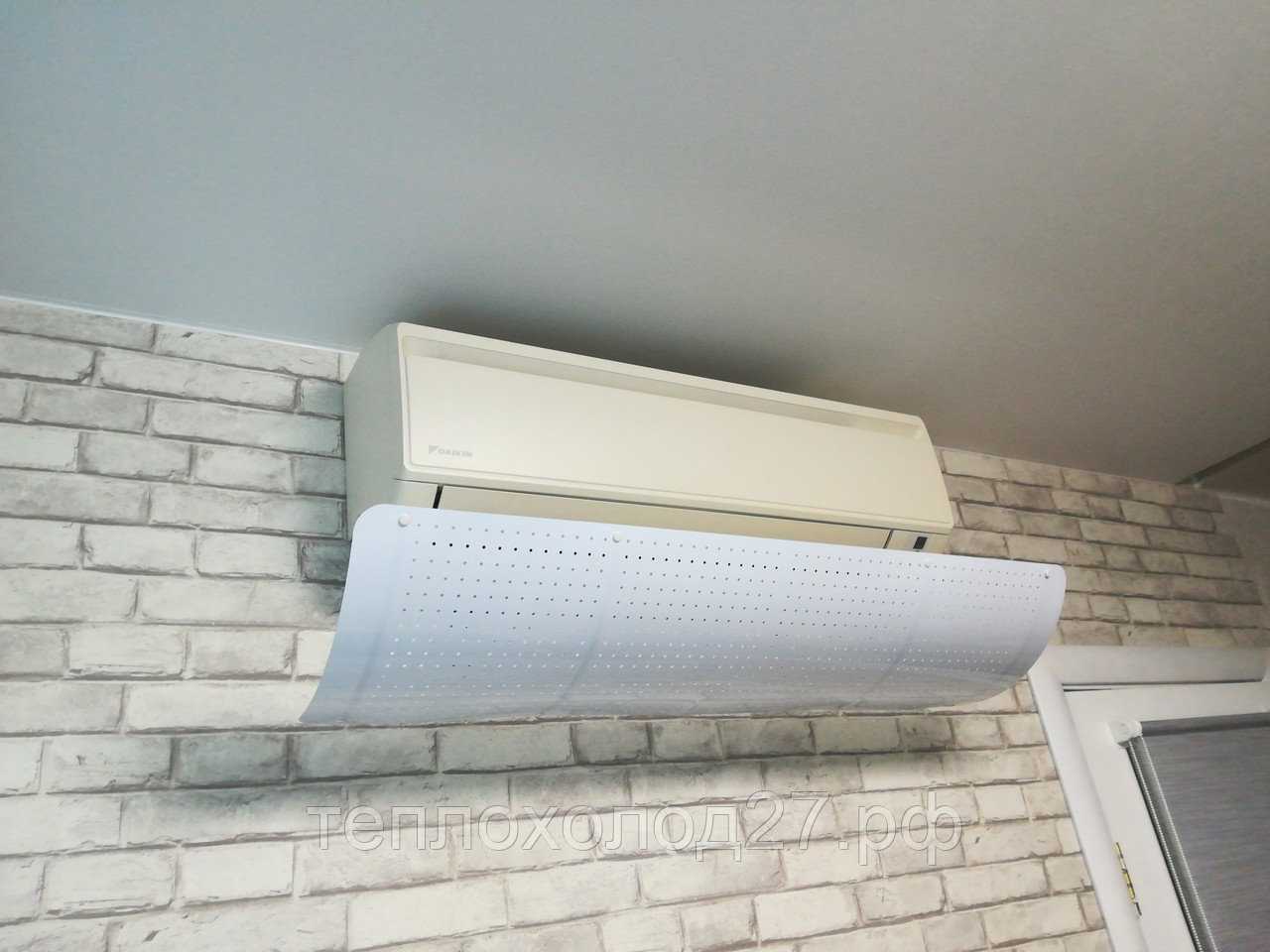

Экран для настенного кондиционераЭкран для настенного кондиционера (для внутреннего блока)

Поскольку сплит-системы являются наиболее распространенными системами, которые применяются и дома, и в офисных помещениях, то и отражатели данного вида встречаются наиболее часто.

Несмотря на то, что многие производители изготавливают экраны только под заказ, экран для сплит-системы стандартного размера можно приобрести уже в готовом виде.

Экран для потолочного кондиционераЭкран для потолочного кондиционера.

Файнколы или потолочные кассетные кондиционеры также не идеально распределяют охлажденный воздух, а поэтому нуждаются в установке экранов.

Экран для кассетного кондиционераЭкран для кассетного кондиционера

Действует аналогично экрану для сплит-системы, направляя воздух в потолок, благодаря бортикам, загнутым кверху.

Отражатель для блоков при централизованном кондиционировании.

Материал подготовлен для сайта www.moydomik.net

2. по материалу:

Из гофрокартона (наиболее дешевый вариант экрана, выполненный из картона и подручных средств в домашних условиях) и пластика (из-за непрозрачности не всегда вписывается (сочетается) в дизайн интерьера помещения)

Экран для кондиционера из кортонаЭкран для кондиционера из пластика

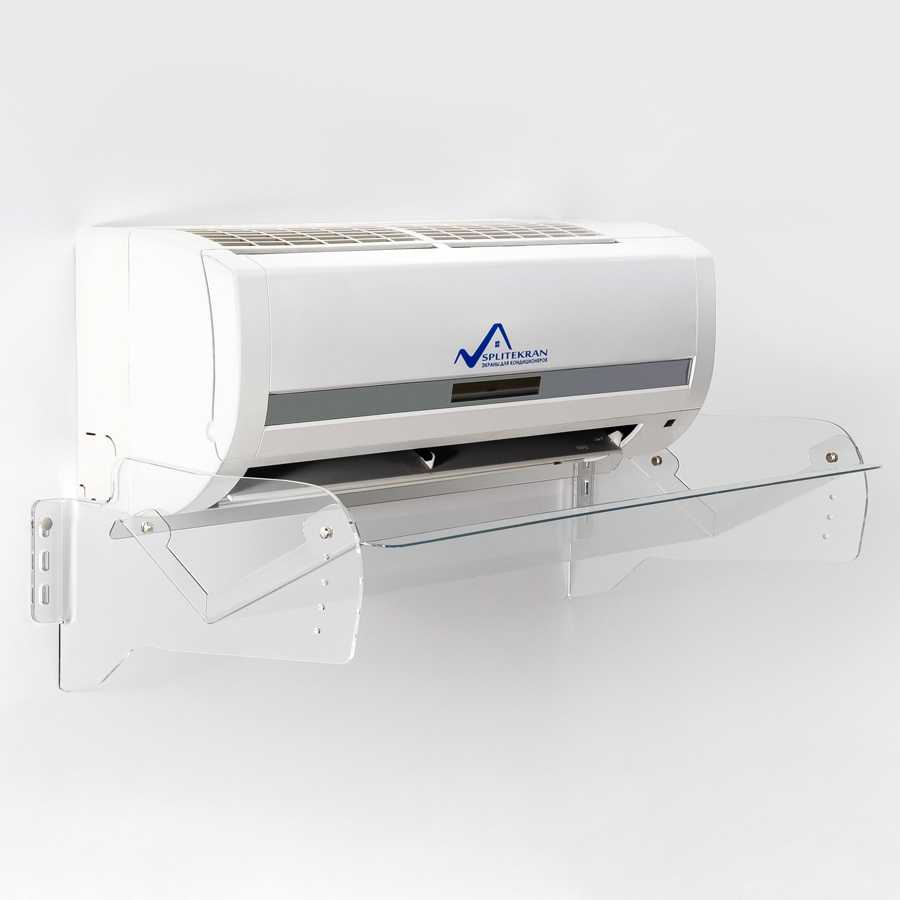

Из оргстекла и акрила (самый популярный материал для изготовления экранов)

Экран для кондиционера из листового органического стекла (слева) и акриловый (справа)

Из поликарбоната и металла

Экран для кондиционера из поликарбонатаЭкран для кондиционера металлический (нержавейка, хромированная сталь)

Варианты устройства экранов для кондиционера

поворотный;
стандартный (фиксированный);
с направляющими.

Из чего можно сделать экран для проектора

Если вы озадачились вопросом, как сделать экран для проектора своими руками без потери качества, в первую очередь, нужно знать, какой материал используют в профессиональном оборудовании, почему и какие свойства для него будут критичны.

Стандартный материал — это виниловое полотно с разными свойствами плотности, фактуры, светоотражения, разным покрытием. Часто возникает ситуация, что на купленном материале яркой является лишь центральная часть, а к краям чёткость теряется. На широко рекламируемых матовых экранах дома сложно добиться высокой контрастности и полностью чёрного цвета, они подходят лишь для условий полной темноты. А дома даже ночью обычно присутствует слабый свет из окон. Существуют поверхности с очень высокими показателями светоотражения, которые создают эффект свечения изнутри, но не комфортны для дома из-за неподходящего угла обзора: чёткой видится лишь часть картинки. Набирают популярность полотна разных оттенков серого, позволяющие добиться хорошей глубины цвета и чёткого чёрного.

Рассмотрим, из чего можно сделать экран для проектора в домашних условиях:

Мобильный кондиционер без воздуховода?

Некоторые производители климатического оборудования, активно рекламируют подобные системы вообще без каких-либо воздуховодов.

Работают ли они на самом деле? С одной стороны кажется, что это идеальный вариант — ни трубы, ни шума, пользуйтесь и наслаждайтесь прохладой.

Но все это чистейшей воды обман и развод. Внутри этих устройств, вода испаряется через пористый фильтр, который в свою очередь обдувается потоком воздуха.

При таком испарении, тепло действительно уходит, но в таких мизерных количествах, что такой же эффект можно почувствовать от обычного вентилятора или увлажнителя воздуха.

А еще он здорово повышает влажность, даже если вы об этом его и не просили.

Так стоит ли переплачивать? Большинство решает что нет. Поэтому и выбирают мобильный вариант другого исполнения.

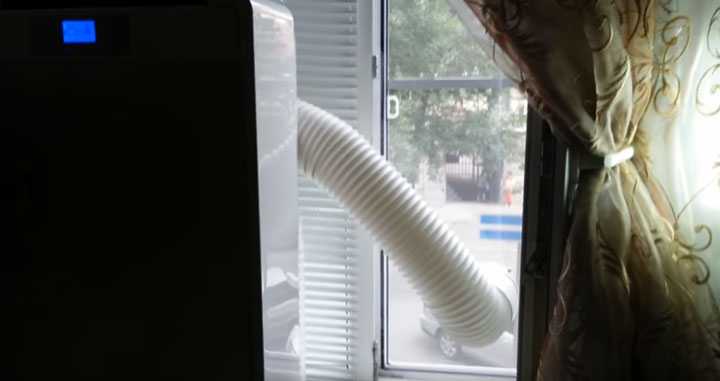

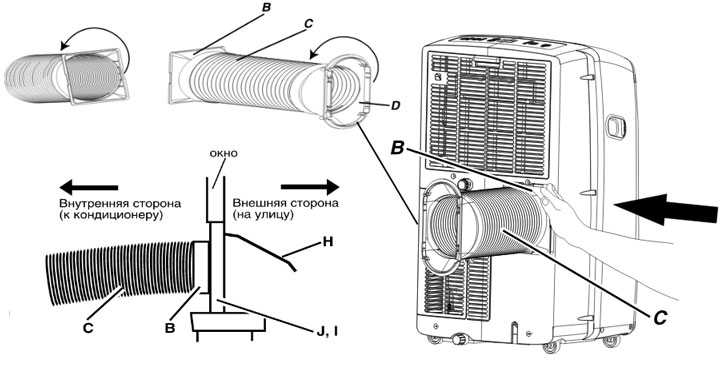

Как вывести гофру — неправильные решения

Однако при подключении и установке напольных кондиционеров, все сталкиваются с главной проблемой — куда и как вывести гофрорукав с теплым воздухом.

При полностью открытом или даже слегка приоткрытом окне, у вас в проеме образуется огромная щель, и часть теплого воздуха тут же возвращается обратно. Как следствие — кондиционер перестает нормально работать.

Отсюда и все жалобы на его малоэффективность и низкое КПД. Поэтому главная ваша задача при установке — сделать такой вывод на улицу, чтобы зазоры были минимальны, либо отсутствовали полностью.

Безусловно, этого можно кое-как добиться, налепив всевозможных скотчей, полиэтилена или просто заткнув щели тряпками.

Есть множество неудачных примеров решения этой проблемы.

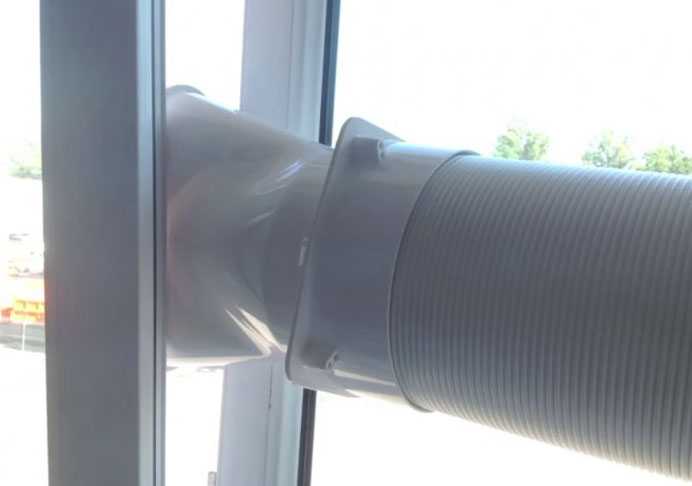

Если у вас деревянные окна, которые открываются не распахиванием створки, а ее поднятием вверх-вниз, то можно вырезать прямоугольник из сэндвич панелей. В него вставить отвод, а сам прямоугольник просто поджать сверху рамой.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

На высверливание отверстий в стенах, да еще таких огромных диаметров, однозначно ухудшающих теплоизоляцию дома, вообще мало кто согласится.

Тем более, если вы будете переносить кондиционер из гостиницы в спальню и другие комнаты. Что в итоге у вас получится? Продырявленный дом со всех сторон? А если он не ваш, а арендованный?

Как настроить кондиционер на холод и тепло

Сплит-системы могут работать в 5 режимах:

охлаждение;
обогрев;
осушение;
вентиляция;
автоматический режим.

К каждому кондиционеру идет пульт ДУ. Чтобы настроить прибор на холод и тепло, нужны 5 кнопок:

«On/off» – включить/выключить систему.
«Mode» (или «Set») – позволяет выбрать один из 5 режимов.
«Swing» – меняет положение жалюзи для регулировки направления потока.
«Fan» (или «Fan speed») – изменяет скорость выдуваемого воздуха.
«Temp» (со значками «+», «-» или стрелочками вверх/вниз) – нужна для изменения параметров температуры: больше или меньше.

Также могут быть кнопки «Lock» (блокирует настройки), «Led» (подсветка пульта) и «Clock» (показывает текущее время) и др. Все зависит от модели сплит-системы и ее возможностей.

Иногда производители выносят включение функций «Cool», «Heat» и «Fan» в отдельные кнопки.

Ошибки установки

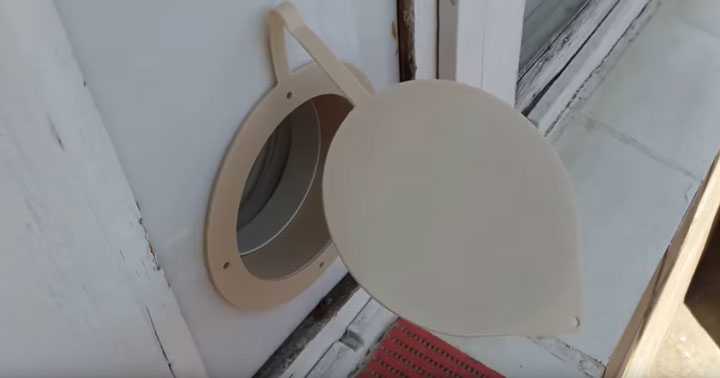

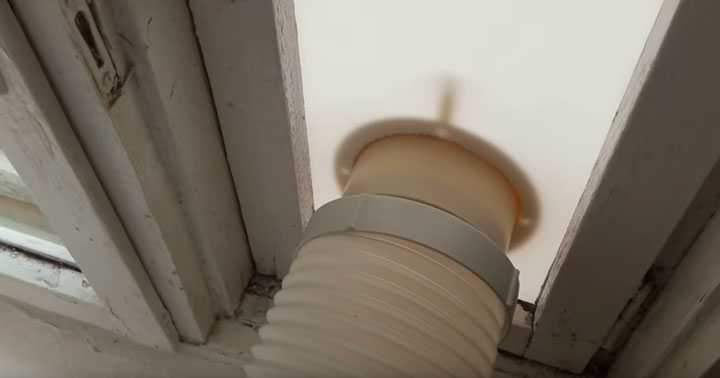

Где в оргстекле лучше вырезать отверстие? Если вы будете постоянно держать мобильный кондиционер на подоконнике, или рядом с ним на его уровне, то отверстие должно быть в самом верху.

В этом случае отвод горячего воздуха будет направлен снизу вверх. В таком направлении потоку легче и проще выйти наружу. Теплый воздух всегда поднимается вверх.

А вот подобный способ на фото снизу, не совсем корректный.

Если же кондей будет стоять на полу, тогда окружность прорезается снизу. Это обеспечит минимальную длину шланга, при которой последний не будет работать в режиме батареи.

Хотя есть у верхнего варианта и отрицательный момент. При сильном боковом дожде, вся вода окажется внутри этого патрубка.

Так что лучше ставить не пустые кольца насадки, а с разнообразными защитными сетками или другими элементами.

Здесь действует универсальное правило, чем короче гофра — тем лучше.

При длинном патрубке, помещение будет нагреваться от этой самой выхлопной трубы. Ее температура доходит до 60 градусов.

В итоге при длинных экземплярах получается такой эффект, как будто у вас в комнате работает на полную мощность батарея отопления. И чем она будет длиньше, тем сильнее она будет греть окружающее пространство.

Ваш кондиционер будет бороться сам с собой. С одной стороны охлаждать помещение, а с другой наоборот, его обогревать.

А еще это сказывается на нагрузке компрессора и в целом самого агрегата. Прогнать горячий воздух по трубе в 1,5м, не то же самое, что длиною 5 метров. Поэтому кстати и не рекомендуют выводить такой хвост в вентиляционную шахту.

Если ваш девайс забирает большую часть воздуха через радиаторы на задней стенке, то всегда старайтесь трубу воздуховода уводить от нее как можно дальше или максимально в сторону.

Не рекомендуется ее приближать слишком близко к самому кондиционеру.

Как уже было сказано ранее, труба эта сильно нагревается. В итоге ваш охладительный прибор через радиатор будет засасывать в себя сразу же горячий воздух, нагретый от стенок гофры.

А это значит, что и периодических отключений от кондиционера вы никогда не добьетесь, какую бы температуру не выставляли.

Если места мало, в этом случае гофру можно покрыть слоем теплоизоляционного материала.

Это даст вам как минимум пару лишних градусов, и в комнате станет заметно прохладнее.

Если у вас в комнате одно единственное окно и нет притока свежего воздуха с других мест, такой мобильный кондиционер просто выдует большую часть кислорода из помещения.

При этом новая порция в него так и не поступит. При большой производительности агрегата, выбрасывается столько воздушного потока, что дверь в комнату аж присасывает к уплотнителю.

Данную проблему хорошо решают модели с двумя трубами воздуховодами.

Если у вас не такой вид, всегда следите, чтобы какая-то форточка или окна в других комнатах были приоткрыты, а охлаждаемое помещение не было заперто. Иначе в квартире создается низкое давление, после чего начинается забор неприятных запахов через вентиляцию от ваших соседей.

Не размещайте напольный кондиционер вплотную со стенкой.

Не забывайте, что он должен через свои боковые радиаторы с фильтрами, засасывать воздух для охлаждения.

По инструкции, рекомендуемое расстояние от стен должно быть минимум 30см.

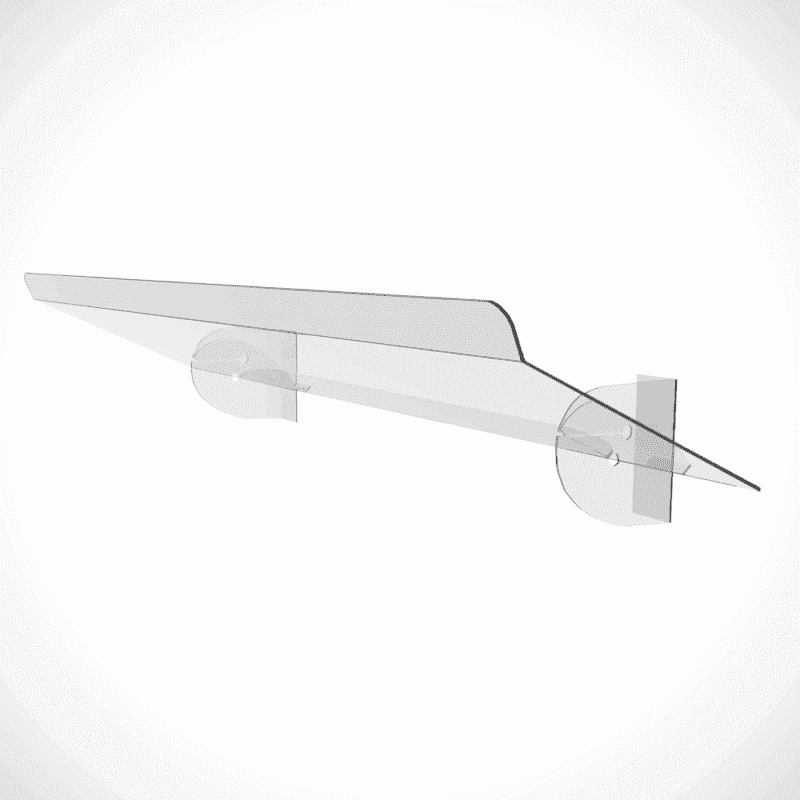

Экран для настенного кондиционера

В зависимости о т того, какой тип кондиционирующего оборудования вы используете, конструкция отражающего экрана будет также отличаться. Настенные модели кондиционеров создают гораздо больше сквозняков, чем все остальные, а изготовление отражателя для него является наиболее сложным. Для начала, потребуется приобрести следующие материалы:

пластиковый лист (плексиглас, оргстекло и т.д.) с размерами равными ширине вашей модели кондиционера и длине, равной двум глубинам вашего настенного устройства;
крепежные материалы (саморезы, винты и т.д.);
инструмент: дрель, стеклорез, шуруповерт, строительный уровень.

Самодельный экран из оргстекла

Из подобранного материала необходимо вырезать при помощи стеклореза (для этих целей можно использовать обычный нож), необходимо вырезать лист размерами вдвое превышающие размеры вашего кондиционера. Наиболее удачным вариантом будет тот случай, если вы в качестве исходного материала подберете профиль в виде уголка или с радиусными закруглениями. После этого, заготовку необходимо закрепить на 10-12 сантиметров ниже воздуховода вашего кондиционера, предварительно просверлив в стене отверстия под крепежные материалы.

Стоит заранее отметить, что толщина листа не должна быть менее 3 миллиметров, иначе ваш отражатель будет создавать дополнительную вибрацию и шум. При помощи строительного уровня необходимо проверить правильность установки экрана, после чего окончательно закрепить его на выбранном месте. Конечно, в этом случае такой экран отражатель выглядит не совсем эстетично, но приложив некоторую фантазию, вы можете украсить такую полочку предметами декора, например искусственными цветами или вьющейся растительностью.

Как вывести гофру — неправильные решения

Есть множество неудачных примеров решения этой проблемы.

Либо просто заменить часть стекла непрозрачным пластиком и туда поместить вывод.

Но все равно, это не смотрится эстетично и похоже на лишний элемент, не вписывающийся в интерьер комнаты.

Автономный самодельный кондиционер на батарейках

Но чтобы собрать действительно автономный, работающий кондиционер без бутылок с водой, напольных вентиляторов и проводов питания 220В, придется потратить некоторое время и заранее закупиться определенными материалами.

Вам потребуются:

пенополистирол

картон

клей

одна упаковка памперсов

гофрорукав

два вентилятора от процессоров компьютера

аккумуляторная батарея

кнопка

Прежде всего, нужно собрать теплоизолированный корпус будущего кондиционера. Для этого, как нельзя лучше подойдет пенополистирол. Им обычно утепляют стены домов или пола.

Размеры коробки выбирайте такими, чтобы ее было удобно перевозить в багажнике машины. Вырезаете прямоугольники и собираете охладительный бокс.

Сверху все обклеиваете плотным картоном. На само дно можно улажить фольгу. В процессе работы эта машинка будет образовывать конденсат.

Чтобы его убрать, желательно предусмотреть дренаж, в виде дырочки с трубкой где-нибудь в нижнем углу.

В двух стенках прорезаете отверстия под вентиляторы. Один будет идти на всасывание теплого воздуха, другой будет выбрасывать холодный.

К тому, который идет на вход, через горлышко от бутылки, приклеиваете пластиковый гофрорукав.

Это позволит более эффективно использовать охлажденный воздух внутри системы.

Для питания кулеров, прямо в коробке устанавливаете аккумуляторную батарею на 12В.

Подобные идут в источниках бесперебойного питания ИБП. Вместо АКБ можно собрать блок из емкостных батареек 18650 под соответствующее напряжение кулеров.

Чтобы периодически включать и выключать вентиляцию, не помешает отдельная кнопочка вкл-выкл. Один из проводок от АКБ до кулеров пускаете через нее.

Когда холодильный бокс готов, необходимо сделать сами батарейки холода, за счет которых собственно и будет происходить охлаждение.

И в этом деле лучше использовать не замороженные бутылки, а памперсы!

Обильно смачиваете их подкрашенной водой, и вырезаете тот самый гель-порошок, который впитывает в себя всю влагу.

У вас должна получиться некая желеобразная масса, которая в отличие от воды, не будет растекаться и капать. Вот ее то и нужно как следует охладить.

Забиваете под завязку этой массой плотные полиэтиленовые пакеты и запаиваете их со всех сторон.

После этого кидаете ваши холодильные батарейки в морозилку.

Это вещество держит холод гораздо лучше и дольше ледяной воды в бутылках. После полной заморозки, набиваете внутренне пространство кондиционера такими пакетами.

Главная задача — со всех сторон обложить гофру, собранную в виде колодца. В итоге этот шланг будет замерзать и охлаждать засасываемый через него воздух.

Чтобы увеличить теплообмен, вместо пластикового рукава, можно применить металлорукав. После забивки под завязку контейнера, закрываете верхнюю крышку и включаете вентиляторы.

Температура воздуха, который будет в итоге выбрасываться таким кондиционером, может быть на 10 градусов ниже той, что в комнате.

Автономная работа подобной охлаждающей системы — несколько часов. После этого придется заменить холодильные АКБ.

Не думаю, что вы будете сутки напропалую гонять эту машину холода у себя дома. Поэтому на два вечера и две ночи на даче в выходные дни, это очень даже приемлемый вариант.

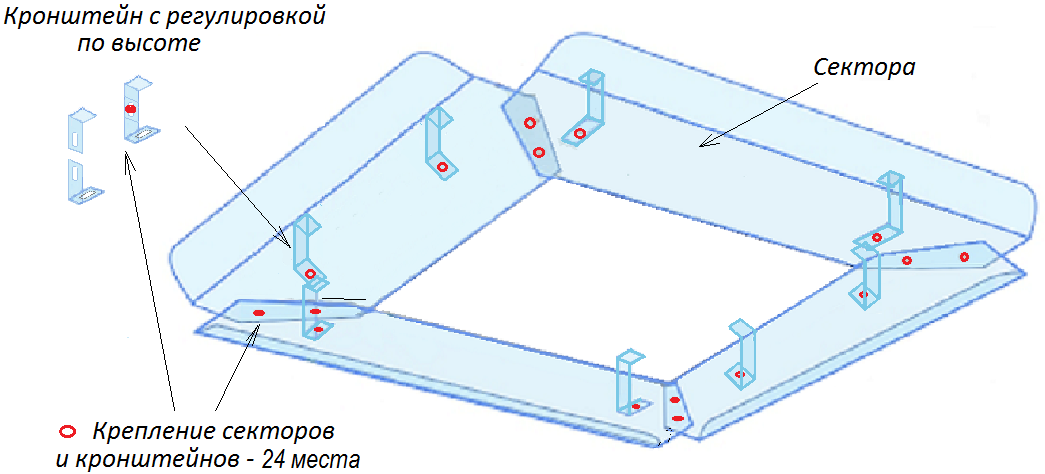

Дефлекторы для потолочных систем централизованного кондиционирования.

Кроме экранов для сплит-систем, нашим предприятием освоен выпуск дефлекторов (устройств отклонения холодного воздуха) для распределительных устройств систем централизованного кондиционирования зданий. Стандартные устройства предусматривают либо вертикальное поступление холодного воздуха через квадратную вентиляционную решетку, либа его распределение, равномерно во все стороны через круглое распределительное устройство.

Дефлекторы позволяют направить воздух вдоль потолка в первом случае или избирательно в одном из направлений — во втором.

образцы

Размещение круглого дефлектора на потолке.

Устройство без дефлектора		Устройство с дефлектором

Вариант с использованием шланга и трубки из меди

Простая и удобная разновидность кондиционера своими руками

Такое устройство, сделанное в домашних условиях, сможет приносить желанное охлаждение очень долго. Сама процедура создания достаточно проста и не вызовет никаких осложнений.

Для этого нужно иметь при себе несколько элементарных составляющих:

Садовый шланг, лучший вариант – резиновый.
Несколько тонких трубок из меди, в идеале – одна, но очень длинная.
Вентилятор, размеры не имеют значения.

Можно добиться желанной температуры за считанные минуты с помощью такого кондиционера. Его преимущество заключается в дешевых деталях, зачастую приобретается лишь трубка и шланг. Ну и доступность таких элементов говорит сама за себя.

Чтобы изготовить подобное устройство, не нужно обладать никакими инструментами или знаниями, достаточно нашей инструкции:

Формируем из медной трубки радиатор, который должен повторять форму радиаторной решетки вентилятора. Делаем это так, чтобы были промежутки для воздушных потоков и элементы не перекрывали доступ.
Когда все готово, его нужно аккуратно закрепить и сделать это жестко. Чтобы конструкция хорошо держалась.
Одну сторону присоединяем к крану с холодной водой.
Вторую направляем в слив. Он должен быть габаритным, ведь вода будет течь постоянно.
Включаем кран с ледяной водой и одновременно проделываем тот же процесс с вентилятором.

Готово, идеальный вариант кондиционера своими руками, который не требует установки. Трубка будет держать холодную температуру, а вентилятор разносить холод по всей комнате. Это очень дешево и более чем эффективно. Главное, хорошо продумать слив, ведь поток воды должен быть постоянным.
