Внутренности сливного бачка унитаза

Принцип работы запорной арматуры

Во время работы запорной арматуры задействованы такие части как:

• Поплавок
• Рычажная конструкция
• Клапан
• Штуцер

На входном отверстии расположен штуцер, через который открывается доступ воды из системы. В сливном бачке при наполнении, уровень воды поднимается вверх, за счет чего поплавок оказывает воздействие на рычажную систему. Она, в свою очередь, прижимает клапан к штуцеру и перекрывает доступ, блокирую жидкость.

При наполнении, применяется три разновидности расположения наливного штуцера:

• Верхнее расположение
• С боковой подводкой воды
• Нижнее расположение

Каждая из них имеет свои тонкости в работе системы в целом.

Арматура для унитаза с верхней подводкой

Такой вид используется достаточно редко. Из-за особенности данной конструкции, наполнения бака водой сопровождалось высоким уровнем шума. В дальнейшем производители отказались от производства с подобным наполнением.

Арматура для унитаза с боковой подводкой

При боковом подключении запорный клапан имеет два варианта исполнения:

• Штоковый
• Мембранный

Принцип действия остается неизменным. Основное отличие заключается в том, что мембрана не способна перекрыть доступ воды постепенно, поэтому при наполнении доступ перекрывается мгновенно.

Штоковый клапан имеет возможность плавного закрытия. В момент, когда поплавок поднимается вверх, рычажная система постепенно воздействует на шток, тем самым плавно закрывает доступ воде.

Арматура для унитаза с нижней подводкой

Такой способ обладает рядом преимуществ перед остальными подключениями подведения:

• Бесшумное наполнение
• Удобное расположение
• Возможность спрятать системы подведения воды
• Большой выбор разновидностей
• Доступность комплектующих

Благодаря тому, что подключение производится в нижней части, унитаз позволяет скрыть все системы, подводящие воду. Именно по этой причине в квартирах и жилых домах больше не используются конструкции с верхним расположением бака.

Такие системы, в свою очередь, также со временем модернизировались. С целью снижения расхода воды, стали применять двухкнопочные арматуры, которые включают в себя 2 режима слива. Первый режим позволяет немного приоткрывать сливной клапан арматуры и выпускать воду постепенно.

Второй режим предназначен для слива большого количества воды за короткое время. Модельный ряд с нижним подключением снабжается двухкнопочной арматурой еще на заводе изготовителе, но при желании ее всегда можно заменить.

Технология установки

Монтаж требует хорошей балансировки. Система будет плохо работать, если будет нарушена горизонтальность уровня воды.

Производители отечественных изделий используют верхнюю подачу. Механизмы располагаются ближе к одной из сторон бачка. Единственным недостатком конструкции становится шум, возникающий при сильной подаче воды.

Иностранные фирмы пользуются арматурой, имеющей нижнюю подачу. Данная конструкция абсолютно бесшумна, имеет привлекательный вид, отличается высоким комфортом.

Для установки, необходимо иметь:

• Отвертку;
• Шланг;
• Разводной ключ;
• Прокладки.

Верхняя арматура монтируется без этих деталей, из-за верхнего расположения. Трубку через специальное отверстие просовывают внутрь сливного бачка. Фиксируют гайками. Затем к водопроводу, через штуцер, подключают гибкий шланг, монтируют кран для закрытия подачи воды, если в будущем понадобятся ремонтные операции.

В подключенном бачке выполняется регулировка поплавка. Уровень наполнения бачка не должен доходить до торца — 15 сантиметров. Конструкция закрывается крышкой с отверстием, в которое вставляется кнопка.

Материал для арматуры

На заводах, занимающихся изготовлением таких устройств, используют различные полимерные материалы.

От качества пластмассы зависит:

• Срок эксплуатации;
• Надежность;
• Прочность;
• Безопасность.

Фурнитуру изготавливают из металла, обеспечивающего высокую прочность, длительный срок эксплуатации.

Материалы для любой арматуры унитаза характеризуются:

• Влагоустойчивостью;
• Антикоррозийными свойствами;
• Высокой прочностью;
• Способностью выдерживать большие нагрузки.

Общая стальная арматура монтируется лишь в особых премиальных системах. Раздельными конструкциями оборудуются все классические унитазы.

Конструкция и основные узлы

Различные модели бачка унитаза по конструкции могут сильно отличаться один от другого, однако набор их составляющих в целом остается неизменным. В каждом сливном баке обязательно имеются следующие компоненты:

• впускной узел с клапанным механизмом;
• поплавковая камера с полой емкостью;
• узел слива, имеющий собственную арматуру.

Выпускаемые промышленностью образцы сливных устройств по способу подачи воды в поплавковую камеру отличаются верхним или нижним расположением подводящего шланга. Размещаемый же на вводе запорный механизм может быть устроен в виде простой манжеты или иметь более сложное исполнение (в виде обратного клапана).

Принцип действия такой системы достаточно прост: при поднятии полой емкости (поплавка) вместе с ней перемещается штанга, своим обратным плечом передающая запирающее усилие на клапан.

В новых бачках сливной узел имеет вид вертикальной колонны, установленной строго по центру (прямо под управляющей кнопкой). В его нижней части имеется кольцевое седло с эластичной манжетой, герметично перекрывающей отверстие стока. Необходимое для этого запирающее усилие создается как за счет веса штока, так и с учетом массы накопленной в бачке воды.

Чтобы сливной канал открылся, достаточно приподнять шток, жестко связанный с управляющей кнопкой специальным рычажным механизмом (в некоторых моделях для этого используется зубчатая рейка).

Рассмотрим особенности устранения неисправностей в каждом из узлов подробнее.

Как установить новую арматуру

В комплекте с новой арматурой идет инструкция к эксплуатации. Первым делом, знакомимся с инструкцией.

• 1.Устанавливаем клапан, регулирующий заливку при помощи прокладок, переходников. Есть модели сантехники, у которых входной и заливной механизмы устанавливаются одновременно.
• 2.Арматуру можно вставить в бачок до установки унитаза, кладем прокладку на верхнюю поверхность системы слива и помещаем устройство в бачок, скрепляем гайками.
• 3.Для внутренних крепежных элементов используются прокладки из резины, для наружных – из пластика. Внутренние прокладки для герметизации можно смазать силиконовым герметиком. Старые прокладки заменяем после разборки устройства.
• 4.Если есть возможность, то прокладку, соединяющую бачок и чашу унитаза, тоже смазывают герметиком.
• 5.Элементы арматуры должны находиться от стенок сливной емкости на расстоянии не меньше пол сантиметра.
• 6.Закончив монтаж, бачок крепится к чаше унитаза.
• 7.Бачок закрыть крышкой, прикрутив сливную кнопку.
• 8.Подключить воду, произвести контрольный слив.

Источник

Монтаж компакта

Схема сборки и смывного бачка.

1. Проверьте уровень и подготовьте пол для установки унитаза, проверьте подвод холодной воды, приготовьте кран и сетчатый фильтр. Кран нужен для того, чтобы в случае выхода из строя унитаза можно было легко перекрыть воду. Для монтажа и герметичности соединения используйте ленту ФУМ и резиновые прокладки.
2. Выполните соединение чаши унитаза с канализационным трубопроводом. Соединение не должно мешать оттоку воды из сантехники. Чем выше выпуск – тем лучше смыв.
3. Сделайте разметку для крепления основания унитаза. Разметка осуществляется через монтажные отверстия для дюбелей.
4. Отделите чашу от канализации, возьмите перфоратор и просверлите отверстия для дюбелей или шурупов. Диаметр сверла должен быть такой же, как и диаметр дюбелей.
5. Установите чашу и прикрутите ее к полу. Для этого используйте комплект дюбелей, болтов, колпачков и прокладок. Для лучшей устойчивости сантехники нужно дополнительно промазать под основанием унитаза плиточным или эпоксидным клеем. Клей наносят шпателем по углам с расчетом, чтобы толщина слоя была не меньше 5 мм.
6. Выполните проверку настроек всех механизмов подачи и спуска воды на соответствие инструкции. При любых отклонениях выполните их настройку. Схема настройки и соответствующие рекомендации внесены в техническую документацию к арматуре.
7. Смонтируйте в бачке все механизмы спуска и подачи воды.
8. Правильно подсоедините гибкий шланг к патрубку клапана набора воды в бачок.
9. Вставьте элементы крепления в отверстия бачка. Положите резиновую прокладку для герметизации соединения бачка и чаши. Поставьте бачок на полку чаши унитаза так, чтобы все крепежные болты вошли в отверстия полки.
10. Затяните крепежные болты до полной герметичности соединения. Гайки затягивайте поочередно во избежание поломки компакта. Следите за прокладками и не перетягивайте крепления.
11. Сборка сиденья не должна вызвать особых трудностей. Установите сиденье и прикрутите его к чаше, соблюдая требования инструкции по сборке. Проверьте сиденье визуально. На нем не должно быть вздутий, шероховатостей и пузырей.
12. Подключите гибкий шланг к системе водоснабжения. Откройте воду и отрегулируйте рабочий уровень в бачке.

Поломки впускного клапана

Нарушение работы этого узла часто связано с выходом из строя механизма запирания, из-за чего после заполнения бака вода продолжает беспрепятственно поступать в него. А при достижении предельного уровня она начнет переливаться через специальный отводной канал.

Указанную неисправность удается обнаружить по характерному журчанию, появляющемуся спустя некоторое время после заполнения бака.

В этом случае потребуется либо обновить впускной узел, либо заменить пришедшую в негодность деталь (манжету или запирающую пробку).

Перед тем как поменять их, нужно выполнить следующие операции:

• В первую очередь следует перекрыть вентиль подачи воды, и только после этого демонтировать впускной клапан, закрепленный на резьбовой части проходной пластиковой втулки.
• Еще раньше потребуется отвернуть корпус сливной кнопки и аккуратно снять крышку бачка.
• Теперь вручную отворачивают гайку из пластика, посредством которой крепится клапан.
• Для доступа к запирающей пробке привод отстегивают от поплавка, выведя прежде его рычаг из зацепления с коромыслом.
• Далее демонтируется само коромысло, на обратном конце которого крепится пластиковый стаканчик с запрессованной в нем резиновой пробкой.

После осмотра резинового элемента можно либо менять его полностью, либо попытаться использовать повторно, поменяв местами рабочие плоскости.

Дополнительно можно попробовать опустить поплавковый стакан чуть ниже (это позволит увеличить усилие запирания). Того же эффекта удается достигнуть путем приклеивания к нему с нижней части кубик из пенопласта. Если ни одна из этих мер не «сработала» – потребуется заменить арматуру в бачке унитаза (впускной узел).

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

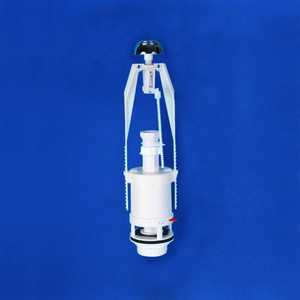

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Состав арматуры, если подвод воды сбоку

Как действует механизм, который двигается по горизонтальной направляющей:

• 1.Во время смыва поплавковый механизм опускается вниз, двигая за собой штангу, при этом выполняя открытие запорного клапана.
• 2.Вода поступает в бак, элемент управления поднимается.
• 3.Поступление воды в устройстве со штоковым типом клапана останавливается постепенно по мере заполнения бачка, с мембранным типом останавливается сразу, как достигается контрольная метка.

Из чего состоит арматура, если подвод воды снизу:

• 1.поплавок.
• 2.стакан, куда осуществляется опускание поплавкового механизма во время слива.
• 3.направляющая.
• 4.клапан мембранный.
• 5.тяга крепится одновременно к поплавковому устройству и запорному элементу.

Характерные проблемы с бачком

Проблемы с бачком чаще всего возникают по трем причинам:

• из-за неправильного монтажа;
• после неверной настройки арматуры;
• в результате износа или поломки отдельных узлов и элементов.

Если воды в бачок набирается слишком много или недостаточно, прежде всего, рекомендуется проверить состояние поплавка. Если его удерживает рычаг из толстой проволоки, произвести настройку будет просто. Достаточно слегка изогнуть металл таким образом, чтобы поплавок изменил свое положение. Если нужно больше воды, поплавок нужно переместить выше. Для этого проволоку изгибают дугой вниз.

Если же воды в бачок набирается слишком много, поплавок следует немного опустить. Для этого проволоку, удерживающую этот элемент, сгибают дугой вверх. Но в новых моделях все элементы выполнены из пластика, который не согнешь. Здесь для изменения положения поплавка предусмотрен специальный винт. Вращая его, можно переместить поплавок на нужный уровень.

Иногда недостаток воды в бачке связан не с неправильным положением поплавка, а с загрязнением проточных отверстий, через которые поступает вода. В этом случае нужно снять с механизма поплавок, затем вынуть мембрану, закрывающую отверстие, и выполнить промывку механизма.

Мембрану необходимо осмотреть. Если на элементе имеются следы износа, следует ее заменить новым элементом. Разумеется, перед началом любых манипуляций с бачком необходимо перекрыть воду на стояке. Предусмотрительные хозяева ещё при установке унитаза монтируют запорный кран непосредственно перед ним. В этом случае не нужно перекрывать весь стояк, достаточно отключить только бачок и приступить к ремонту и настройке.

Иногда наблюдается следующая неприятная ситуация: вода постоянно вытекает из бачка, причем бачок либо наполняется только частично, либо и вовсе остается практически пустым. Скорее всего, виноват запорный механизм, который установлен неправильно либо износился. Иногда достаточно просто посильнее затянуть крепежные болты, фиксирующие запорное устройство в правильном положении.

Если это не помогло, нужно проверить клапан на износ и засорение. Для этого клапан снимают, разбирают и промывают, при необходимости заменяют изношенную мембрану.

Иногда выходит из строя резиновая прокладка, которая установлена между бачком и унитазом. В этом случае вода будет вытекать из бачка и скапливаться на полу возле унитаза. Чтобы устранить эту проблему, нужно будет полностью демонтировать бачок, заменить прохудившуюся прокладку и установить бачок на место.

Виды установки сливных бачков

Существуют три типа установки бачка для унитаза:

Тип 1 – бачок, подвешенный высоко над унитазом. Этот тип знаком почти каждому жителю нашей страны. Не слишком притязательный на вид, он, тем не менее, обладает неоспоримыми преимуществами:

• простота конструкции (что позволяет легко отремонтировать его своими силами);
• большая скорость, с которой поток оды устремляется с высоты в чашу унитаза.

Тип 2 – сливной бачок, устанавливаемый на полке унитаза. В большинстве современных квартир и общественных заведений используется именно такой тип устройства.

Тип 3 – бачок, встроенный в стену. Он больше похож на полиэтиленовую толстостенную канистру.

Все манипуляции по замене арматуры такого бачка производятся через отверстие кнопки слива.

Уровень воды в бачке: как настроить?

Одна из самых частых неполадок в работе сливного бачка — это постоянное стекание воды в унитаз. Это означает, что уровень воды слишком высокий — системе приходится непрерывно выпускать избыток жидкости. Случается и наоборот: сливом неудобно пользоваться, потому что воды в бачке все время слишком мало.

Как правило, проблема кроется в поплавке — возможно, он просто перекосился. В таком случае проблема решается быстро и легко — поплавок нужно поправить.

Поплавок в сливном бачке бывает, как правило, двух разновидностей: на рычаге из латуни и на пластиковом рычаге со специальным винтом. Чтобы настроить поплавок на латунном рычаге, его нужно просто аккуратно приподнять и опустить несколько раз, пока не станет ясно, в каком положении механизм будет работать оптимально. Поднятие поплавка повышает уровень воды, опускание — соответственно, понижает.

Что касается пластикового рычага, то здесь уровень настраивается поворотами винта (либо пластмассовой трещоткой, при помощи которой рычаг устанавливается в правильное положение).

Профилактические меры

Чтобы избежать проблем, связанных с протечками, с перерасходом воды, постоянно стекающей в чашу унитаза из резервуара, важно знать устройство смывного бачка, уметь регулировать и ремонтировать механизмы. Рекомендуется систематически:

Рекомендуется систематически:

• проверять состояние гибкой подводки, узла подключения;
• осматривать арматуру внутри ёмкости, очищать её от известковых отложений и других загрязнений;
• поверять герметичность соединительной манжеты и болтовых креплений при помощи бумажной салфетки;
• осматривать бачок и унитаз на предмет появления трещин.

Профилактические меры позволяют продлить срок службы механизмов.

Виды арматуры

Арматура для сливного бачка состоит из следующих основных элементов:

• клапанного (сливного) механизма, приводящегося в движение посредством нажатия на кнопку или рычаг слива;
• поплавка, соединенного с наливным механизмом и определяющего уровень воды в сливном бачке;
• системы рычагов, соединяющих все элементы в единое целое;
• крана, через который производится подача воды в емкость;
• герметизирующих прокладок, устанавливаемых на все места крепления основных устройств системы.

Основные элементы арматуры сливного бачка

Вся арматура различается в зависимости от способа подачи воды. Различают:

запорные устройства с нижней подводкой воды. Система отличается бесшумностью работы, но требует тщательной герметизации соединения шланга и наливного механизма;

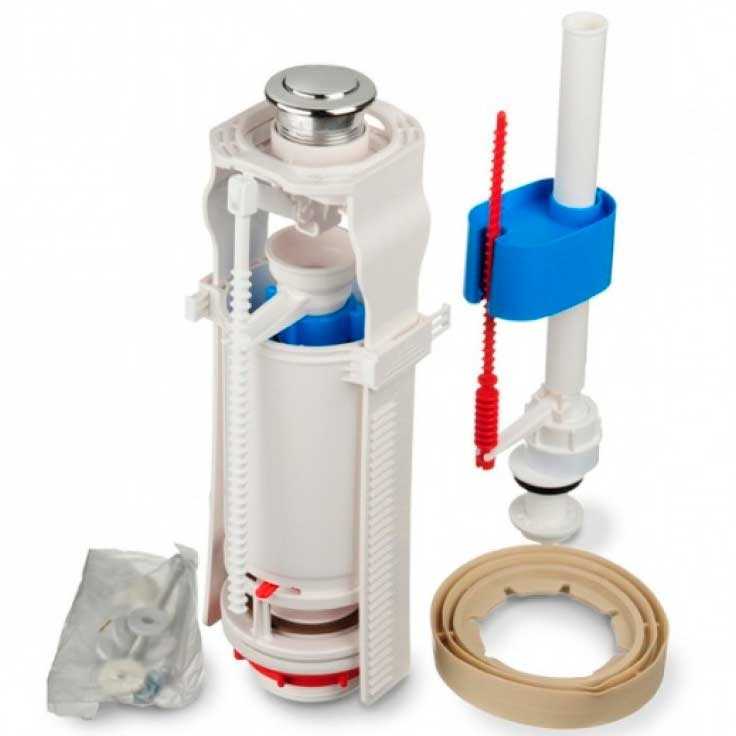

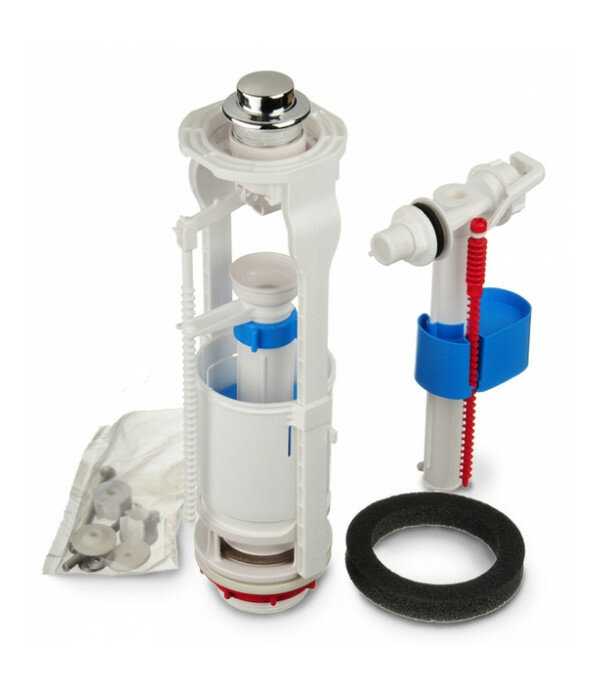

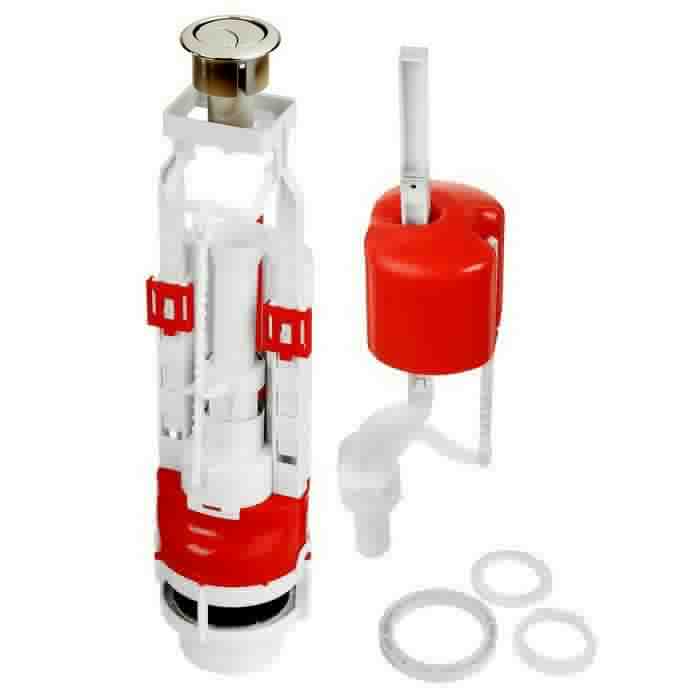

Арматура с подводом воды снизу

механизмы с боковой подводкой. Боковая арматура отличается повышенным шумом при наполнении емкости бачка. Устранить проблему можно при помощи удлинения наливного шланга.

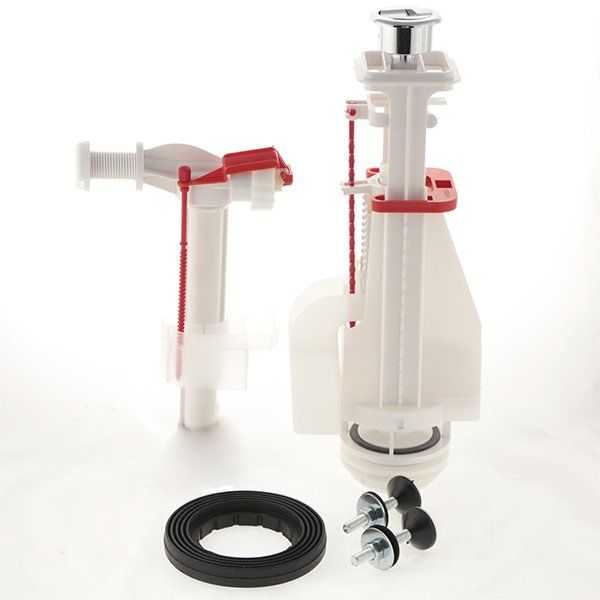

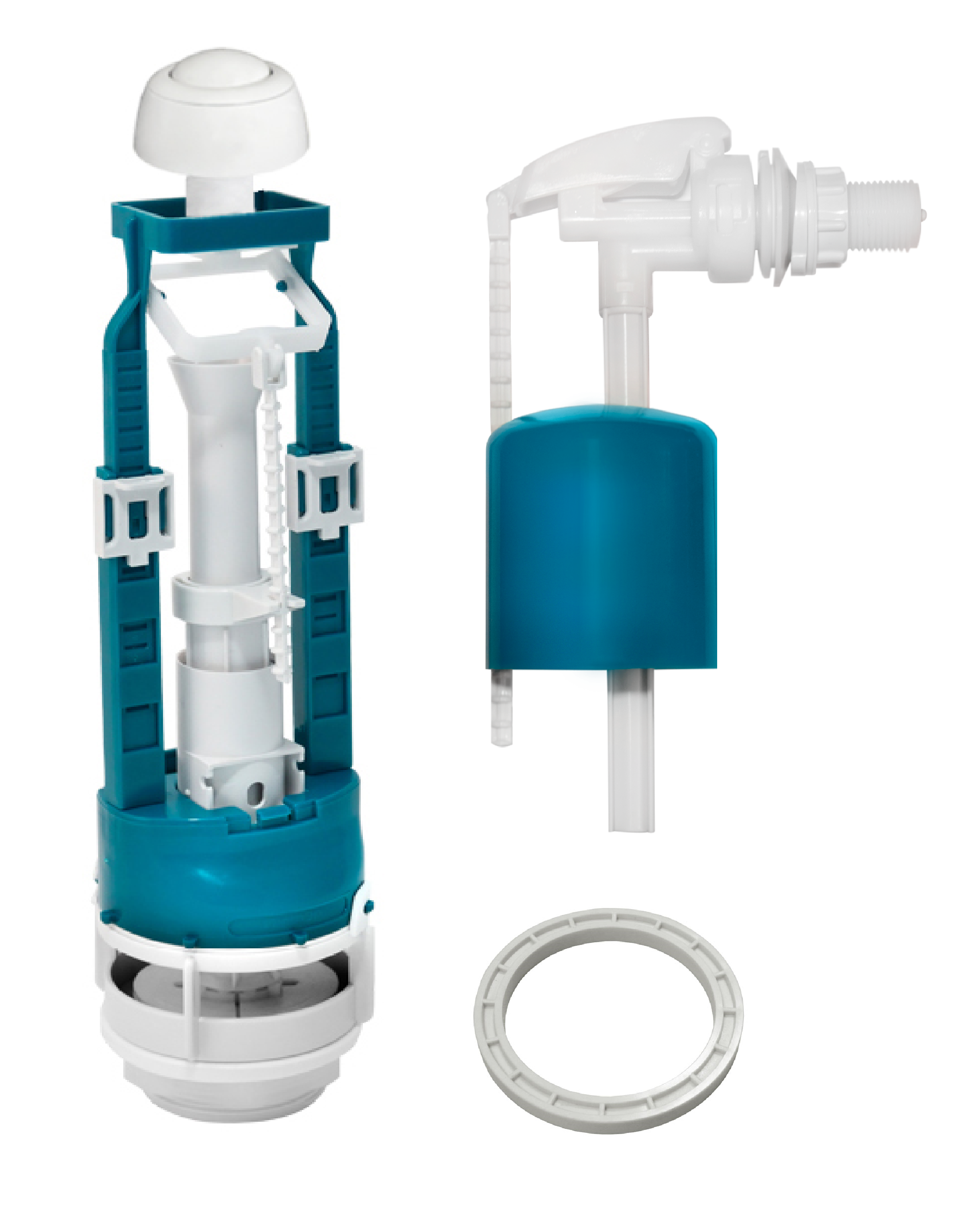

Арматура с подводом воды сбоку

Перед покупкой новой арматуры для унитаза необходимо выяснить, в какой области сливного бачка осуществляется подвод.

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

• подтекает бачок унитаза;
• вода из водопроводной трубы постоянно заполняет бачок;
• вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
• не функционирует кнопка, предназначенная для слива воды;
• при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

• образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
• износ прокладок крепежных болтов;
• износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
2. слить воду;
3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

• образование трещины на поплавке;
• перекос рычага.

При образовании трещины надо:

1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

1. просушить устройство;
2. заделать трещину разогретым пластиком, например от бутылки;
3. установить устройство на прежнее место;
4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

1. снять крышку бачка;
2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
3. слить воду;
4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

1. достать мембрану;
2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде
• Для чего нужно и как пользоваться биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Верхняя и нижняя запорная арматура для унитаза

Запорная арматура делится по месту установки, способу подачи воды. От того, с какой стороны бачка, сверху или снизу она встраивается, зависит конструкция системы, что учитывается при необходимости произвести замену поврежденного узла.

пластиковую емкость

В унитазах отечественного производства устанавливается арматура, обеспечивающая верхнюю подачу воды. Такая система размещается в боковой части бачка. К недостатку этой конструкции относится шум, который создается системой при подаче воды. Многие зарубежные производители оснащают унитазы нижней запорной арматурой. Эти конструкции работают бесшумно, что повышает комфортность, обеспечивает более стильный вид модели. Установка верхней системы производится после монтажа бачка унитаза, нижнюю арматуру нужно оборудовать до его размещения на конструкции унитаза.

Как заменить арматуру унитаза

Здравствуйте уважаемые самоделкины.

Вот незадача — потёк бачок унитаза. Сколько не нажимай кнопку слива, вода из бачка продолжает течь в унитаз и никак не хочет останавливаться.

Статья по теме: Биде душ

Виной тому сливной механизм или по другому арматура унитаза, и основной причиной выхода её из строя является плохое качество водопроводной водички, которой нас потчует Водоканал, и за которую мы платим не хилые денежки, поэтому будем срочно исправлять ситуацию.

Первым делом нужно определить размер катастрофы. Возможно удастся обойтись малой кровью, и очень часто это удаётся.

Дело в том, что водопроводная вода содержит различные примеси, по сути грязь, и так как вода в бачке унитаза находится в основном в режиме отстоя, то эта грязь оседает на элементах арматуры, вследствие чего она и перестаёт нормально работать.

Сперва посмотрим как работает унитаз, вернее сливной бачок.

Арматура состоит из двух частей.

1. Поплавковая часть служит для подачи в бачок воды.

2. Клапанная часть служит для слива воды.

В стандартном исполнении эти две части между собой не связаны и работают каждая сама по себе.

Поплавки бывают с боковой и нижней подачей — зависит от конструкции унитаза. Боковая подача почти не применяется. Раньше в хрущёвках ставились такие унитазы.

Чтобы снять для прочистки слив и поплавок арматуры, не обязательно снимать бачок.

Слив снимается следующим образом: перекрываем подачу воды в унитаз, сливаем воду из бачка, выворачиваем кнопку слива, снимаем крышку, опускаем руку до низа бачка, охватываем механизм слива и с усилием, но не со всей дури, поворачиваем его против часовой стрелки, градусов на 20.

Вы почувствуете как механизм выйдет из зацепления, после чего его можно вынуть.

Главной причиной подтекания воды является грязе-известковый налёт, образовавшийся на клапанах. Зачастую достаточно его почистить, с резины он легко удаляется, и слив снова будет работать нормально.

Но не всегда проблема решается так легко. Верхняя часть клапана сделана из тонкой элластичной резины, и при длительной эксплуатации она теряет эластичность. В этом случае механизм придётся заменить.

Значит идём в магазин, и покупаем арматуру для унитаза.

Вот что мне нравится в унитазах — так это удивительное единодушие производителей в следовании единому стандарту, при изготовлении посадочных мест арматуры и крепежа бачков.

Почти все они взаимозаменяемы, поэтому нет необходимости искать арматуру подходящую для какой-то одной марки унитаза.

Не могу сказать того-же про золотые унитазы, так как никогда с таковыми не работал, да и их владельцы скорее всего не будут лазить по интернету в поисках инструкций по ремонту слива, а значит и читать мой сайт.

Итак, снова снимаем механизм слива, отсоединяем подводку воды, отворачиваем крепёжные гайки и снимаем бачок.

В бачке всегда остаётся немного воды, поэтому рекомендую принять меры для предотвращения возникновения лужи во время этой операции.

После снятия бачка нужно аккуратно снять прокладку между бачком и унитазом, так как в ремкомплекте её нет и она бывает разной для разных унитазов, поэтому прокладку желательно сохранить родную, чтобы потом не стереть ноги в поисках такой-же в магазинах.

Затем снимается нижняя часть сливного механизма. Поплавок можно снять, но если он работал нормально, то его можно не трогать.

Теперь старый сливной механизм можно выбросить, а новый поставить. Но тут есть пара нюансов.

Первый — это то, что нижняя часть сливного механизма не имеет жёсткой фиксации относительно центральной оси, а верхняя часть жестко и фиксированно крепится к нижней части, поэтому при затягивании большой гайки нижней части, её, эту часть, нужно повернуть так, чтобы при креплении к нему верха, он занял в бачке вот такое положение.

Второй заключается в том, что хоть все арматуры для унитазов взаимозаменяемы и универсальны, но бачки-то у всех разные, главным образом по высоте, поэтому на механизме предусмотрены три инструмента регулировки его частей.

Регулировка высоты перелива — гайка с зажимной прокладкой, а регулировка высоты кнопки и высоты подъёма клапана — клипсы.

При установке бачка, к старой прокладке желательно добавить силикон по обеим сторонам прокладки.

Всё, надеюсь теперь вам не составит труда отремонтировать или поменять протекающую арматуру унитаза.

Желаю скромных счетов за воду.

Особенности сливного механизма

Арматура для бачка с двойным смывом

Существует несколько видов сливных механизмов. Но независимо от вида, он должен обеспечивать хороший слив всей воды, которая находится в бачке. При этом слив должен осуществляться при легком нажатии на поворотный рычаг или кнопку. Некоторые механизмы слива сегодня могут оборудоваться эконом системой, благодаря чему вместо одной кнопки вы увидите две, одна из которых сливает меньший объем воды за один раз. Сливной механизм оборудуется переливом. Он необходим для того, чтобы предотвратить переполнение бачка. Весь механизм имеет две важные части:

1. Сливной сифон.
2. Спускной рычаг.

Арматура с нижним подводом

Сифон имеет отверстие, которое при стыковке с бачком образовывает герметичное соединение. Существует несколько видов сифонов, которые по разному регулируют воду. Например, «груша» представляет собой резиновый цилиндр. Для слива воды используется рукоятка или рычаг, который тянется вверх или нажимается.

Арматура рычажного типа

В современных сливных системах в сливном механизме имеется шток, который поднимает грушу. Как правило, при срабатывании механизма вода поступает в чашу унитаза.

Арматура сливного бачка в разборе
