Установка слива в ванной: пошаговая инструкция

Демонтаж старого прибора

Перед тем как собрать сифон для ванны, необходимо демонтировать старый прибор. И эта задача подчас оказывается намного сложней, трудозатранее, чем непосредственно замена на новую модель. Сложность задачи зависит от конструкции сифона, а также расстояния между полом и дном чаши, необходимое для манёвров. В зависимости от характеристик демонтируемого оборудования, задача может выполняться следующими способами:

Если сифон пластиковый советского образца, то для его демонтажа потребуются плоскогубцы, отвертка. Сначала нужно с помощью шлицевой отвертки отвинтить винтики, которые фиксируют слив и перелив. Затем аккуратно снимают решеточки, а затем из-под ванной отсоединяют шланг от перелива и канализации.
Если сифон старинный литой из чугуна или меди, то демонтаж обвязки можно выполнить только при помощи болгарки с отрезным диском на 115 мм. При использовании угло-шлифовальной нужно надеть защитный очки, рукавицы. С ее помощью нужно аккуратно пропилить по кругу слив секторами. Затем в эти пропилы вставляют отвертку, постукивая по ней полотком, отделяют слив от ванны. Таким же образом поступают и с переливом.

Какие бывают обвязки для ванн

Во всех описанных ниже системах перелива удаление излишней воды осуществляется самотеком. Разница лишь в способе извлечения пробки из расположенного на дне чаши сливного отверстия.

Неоснащенные механизмами

Самый простой вариант системы предотвращения перелива представляет собой металлическую или пластиковую трубу, которая одним концом соединена со сливом ванны.

Слив для набора воды в таких конструкциях закрывается обычной пробкой.

Хромированные решетки в сочетании с никелированными пробками смотрятся весьма презентабельно; единственное, что может подпортить «картину» – свисающая цепочка, на которой подвешена пробка

Представленные в продаже простые сифоны могут различаться по трем параметрам:

элемент подключения к канализационной системе (жесткий патрубок или гофра);
форма патрубка (прямоугольная или круглая);
способ герметизации соединений (прямые или конусные прокладки).

Внешние видимые элементы любых конфигураций таких систем зачастую обладают стильным дизайном, благодаря чему несут определенную долю эстетики.

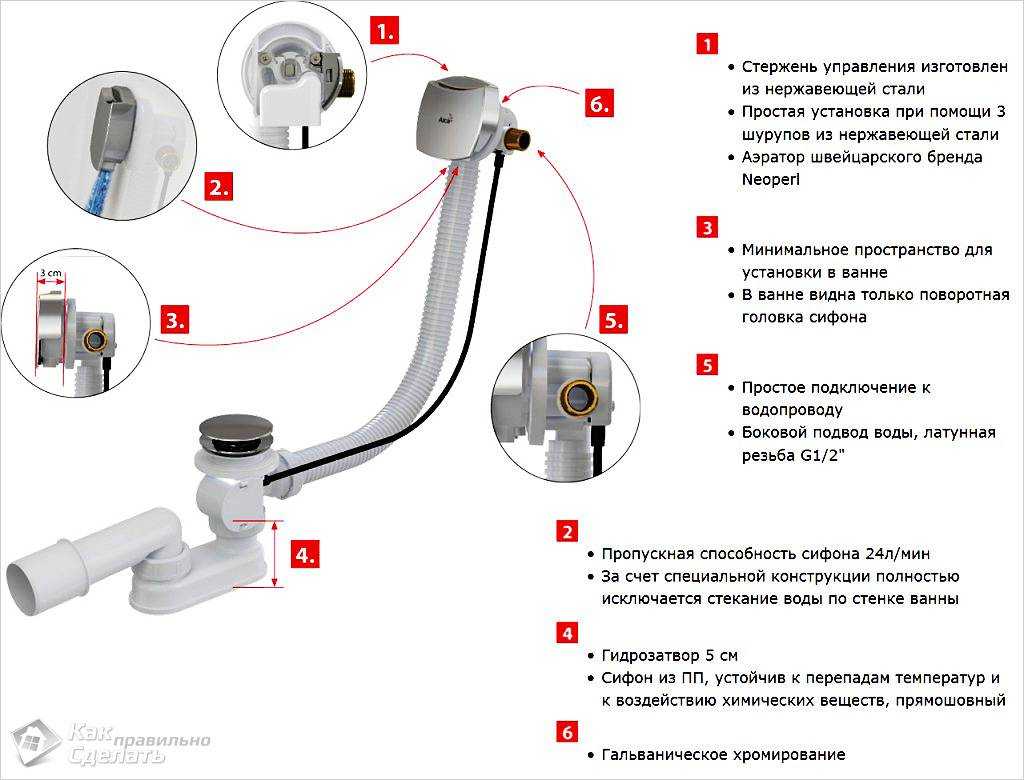

Полуавтоматические сливы

Более удобны в эксплуатации устройства, работающие по принципу полуавтомата. Главная особенность конструктивного решения в том, что на наружной решетке трубы перелива располагается управляющий блок, который регулирует натяжение прикрепленного к нему троса.

Второй конец троса проведен под ванной и соединен посредством штока на манжете с пробкой слива. Сама пробка плотно вмонтирована в систему, выступая ее неотъемлемой частью.

Управляющий блок может иметь разную конструкцию, но в любом случае отверстие перелива будет расположено за ним. Блок управления может иметь вид:

кнопки;
поворотного кольца;
рукоятки на накладке.

Принцип работы полуавтоматической системы слива перелива чем-то напоминает действие ручного тормоза, которым часто оснащают руль велосипеда

Чтобы открыть слив, нет необходимости погружать руку в воду. Достаточно повернуть ручку, расположенную на бортике ванной. Она приведет в действие тросик, при натяжении которого пробка опустится, а при ослаблении – приподнимется над сливным отверстием.

Существенным недостатком такой системы полуавтомат является то, что ее легко сломать. Но это больше относится к низкокачественным изделиям китайских подделок.

Обезопасить себя от подобной неприятности проще всего, выбирая продукцию проверенных производителей, которые гарантируют высокое качество выпускаемых ими изделий.

Наглядно представлен принцип работы системы перелива полуавтомата в видео:

Системы «автомат»

Сливная пробка при автоматической системе имеет особую конструкцию. Она дополнена пружиной и фиксатором, благодаря чему легко открывается и закрывается при нажатии.

Находясь в ванной, чтобы перекрыть слив достаточно нажать ногой на пробку; повторное нажатие даст обратный эффект, автоматически отперев пробку

В случае если необходимо слить воду, но вы при этом не находитесь в ванной, придется «занырнуть» рукой и нажать на пробку, расположенную на дне чаши.

Выбор автоматической модели может стать оптимальным решением при подключении ванны, в которой по какой-либо из причин нет возможности установить смеситель. В этом случае трубы водоснабжения подключают непосредственно к переливу: горячая вода будет поступать в чашу через верхнее отверстие.

Довольно часто системой «автомат» оснащают ванночки для купания детей: нажатием кнопки-клапана легко опорожнять емкость, не переворачивая ее. Выбирая, какой слив перелив для ванны лучше, отдавайте предпочтение изделиям хорошо зарекомендовавших себя производителей, таких как «Grohe» или «Geberit».

Дешевые автоматические обвязки «грешат» тем, что в них часто ломается пробка, отремонтировать которую можно лишь при полном разборе обвязки.

Видео: принцип работы системы слива «автомат»

Профилактика засора сливного отверстия в ванной.

Как видите, процедура очищения сливного отверстия в ванной от волос несложна. Но занимает время. Поэтому проще не допускать таких ситуаций.

в сливном отверстии устанавливаем мелкие сеточки, которые задержат не только волосы или шерсть, а и мелкий сор.
периодически заливаем в сливное отверстие химические средства для очистки канализационных труб.
один раз в квартал прочищаем сифон под ванной.

И тогда не нужно будет ломать голову над тем, как прочистить сливное отверстие ванной от забившихся волос.

? 19 Октября 2017
? 729
? 0
(0)

Эта заметка – об одном из элементов кровельной системы, который заказчик, скорей всего, никогда не увидит, если ему не покажет сам строитель или технадзор, а именно про сливное отверстие в желобе. То, через которое вода из водосточного желоба попадает в выход из желоба (воронку) и далее – в трубу.

Иногда его делают так:

И так.

Четыре раза чиркнуть «болгаркой» – и в желобе готово отверстие. Конечно, форма у него может быть только прямоугольная, и край будет неровный – с занозами и заусенцами. Сделать такое отверстие большим сложно, потому что конструктивные особенности инструмента налагают ограничения. От болгарки в стороны летит окалина и через небольшое время на водостоке могут появиться «рыжики» ржавчины. Очевидно, что такой способ устройства сливного отверстия в желобе – жертва качеством ради скорости и простоты и вынужденная дань низкой квалификации работника. Если не уметь пользоваться ничем, кроме «болгарки», куда деваться?

Иногда делают так:

Это отверстие, похоже, выполнили многократным сверлением желоба по периметру, после чего кружочек металла выломали или «выкусили» носиками ножниц, а получившиеся зазубрины слегка загнули вниз молотком. Можно предположить, почему слив такой маленький. Сверлить отверстие за отверстием – работа кропотливая. Увеличишь диаметр – в пропорции увеличится количество дырок.

А иногда делают вот так:

Здесь – попробуем разгадать технологию – сверлили металл один раз. И при том не с краю (чтобы не повредить ровную линию края), а в том месте, которое потом будет полностью удалено. Сверлили только чтобы «закуситься» ножницами. Потом небольшими ножницами по металлу вышли на периметр отверстия и резали по периметру. Потом маленькой киянкой обработали край, выполнив обратный загиб. Возможны другие вариации на эту тему, но в целом, наверное, именно так.

Вопрос к строителям – как лучше? Или – если переформулировать – как бы Вы хотели, чтобы водосток был сделан на Вашем доме?

В то, что самым распространённым будет ответ «мне всё равно, лишь бы дырка для стока воды была», с вашего разрешения, не поверю. Потому что в общем-то каждый строитель (и не только строитель) понимает, что сливное отверстие должно быть диаметра не меньшего, чем труба (или чуть большего), округлой формы, с ровными краями – чтобы не собирать на заусенцы и зазубрины мусор. Кстати, и о том, что нельзя резать «болгаркой» оцинкованную сталь с полимерным покрытием (не только металлочерепицу, а любую) – тоже знают все строители.

Значит, правильный вариант – на последней фотографии.

Технологию выполнения аккуратного сливного отверстия освоить несложно. Если уметь держать в руках киянку и ножницы – неплохо получается уже с первого раза, проверено на себе. Зато потом можно смело показывать водосток клиенту и/или технадзору, не вызывая вопросов и замечаний, а, наоборот, получая комплименты, благодарности и рекомендации по «сарафанному радио».

И с гордостью осознавать, что на пути к высокому уровню кровельного мастерства сделан ещё один шаг.

Советы специалистов

Приобретаемая система слива должна быть удобной и надежной, поэтому еще на стадии выбора нужно принять во внимание такие моменты:

Управляющий механизм может быть в виде рукоятки, вентиля или кнопки. Как лично вам будет удобно им управлять? Если ответа на этот вопрос нет, то можно посмотреть различные модели и определиться на месте.
Автомат или полуавтомат? Многие люди отдают предпочтение автоматической системе, так как считают что раз автомат, то это лучше. Что лучше, нужно определить самому. Полуавтоматической системой можно управлять снаружи, а автоматической только нажав на кнопку слива независимо от того, горячая или холодная вода в ванной

Кроме того, система автомат более капризная и ремонту не подлежит.
Если выбрана полуавтоматическая система, то важно учесть еще один нюанс – трос может быть расположен как снаружи, так и внутри переливного шланга. Последняя модель смотрится более эстетично, но если трос порвется, то менять придется всю систему.
Остерегайтесь устройств, выполненных из силумина – они хрупкие и могут треснуть уже на стадии монтажа.

Придерживаясь этих рекомендаций, приобретите качественное изделие и правильно установите его.

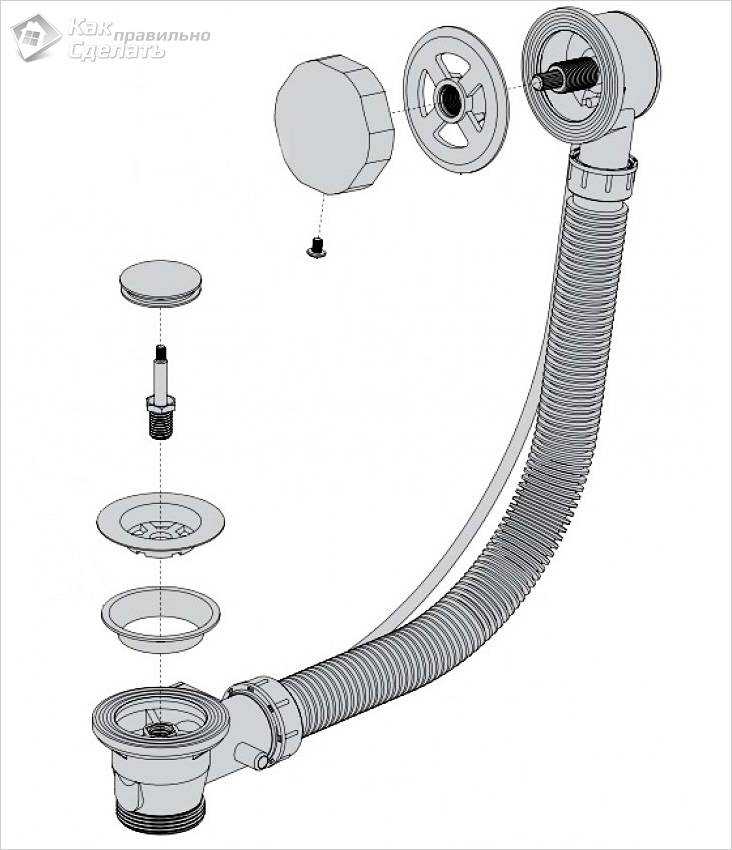

Как собрать устройство слива для ванны

Ко всем моделям, которые поставляются в коробках, прилагаются подробные инструкции по сборке.

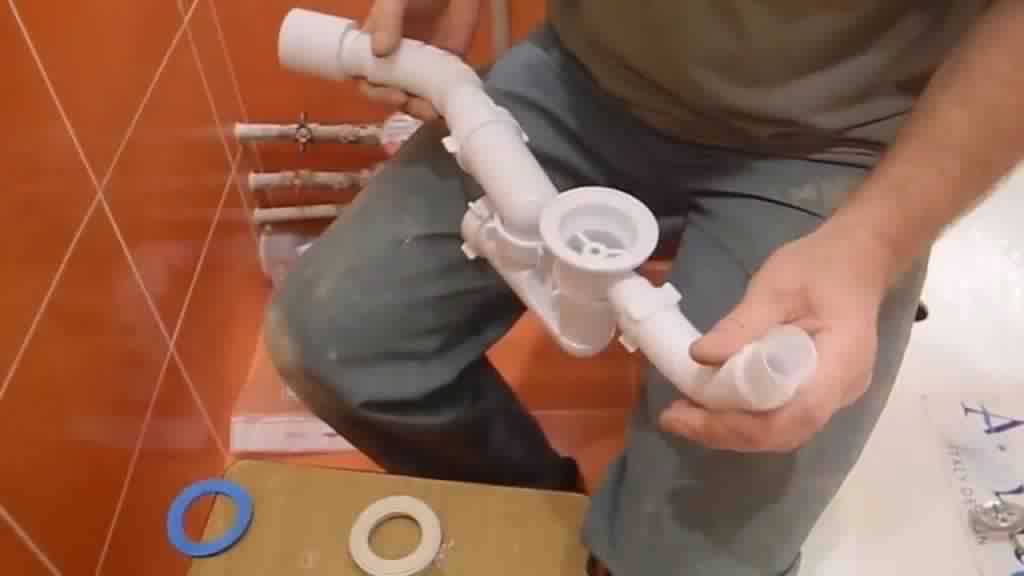

Собирают сифон в ванной в таком порядке:

Часть, прикрепленная к пробке, закрепляется к накладке переливного отверстия.
Резиновая прокладка вставляется в патрубок, после чего он подводится снизу к выводящему отверстию.
Уплотнения нужно направить к гайке широкой частью и горловине – узкой.
Защитный элемент, оборудованный уплотнителем, вставляется в сливное отверстие с внутренней стороны ванны.
Обе прокладки нужно зафиксировать винтом. В некоторых моделях возможно отыскать заглушку с резьбой, тогда она ввинчивается напрямую в патрубок.

Проверка надежности соединений и профилактика течи

Установленный на ванну сифон необходимо проверить. Для этого набирается ванна воды, затем надо осмотреть сифон и убедиться, что вода из него не течет. Если на полу под сифоном сухо, то нижняя часть подсоединена к канализации правильно. Затем из ванны вынимается пробка

Здесь также важно убедиться, что во время слива нигде нет течи. Если везде сухо, то сифон для ванной подсоединен правильно, и теперь ей можно спокойно пользоваться

В случае, когда где-то обнаружена течь, то проблемный участок надо разобрать и устарнить причины неисправности. Неполадки могут возникать из-за неаккуратно установленных прокладок, не достаточно плотно затянутых гаек или при негерметичных соединениях. После устранения проблем всю конструкцию проверяют ещё раз.

Особенности конструкции и предназначение

Конструкция сифона достаточно проста. Он состоит из сливного и переливного блоков. С одной стороны к нему крепится сливная труба для вывода воды из ванной. Кстати при набирании воды в ванну пробка затыкает именно это отверстие. Переливной блок служит для того чтобы не позволить ванне переполнится. Такое случается если воду оставили набираться, а затем о ней забыли. В данном случае от потопа частично спасает именно переливной блок сифона. Лишняя вода уходит через отверстие, расположенное вверху в ванной, на передней ее части. При выборе сифона для ванны всегда необходимо искать именно модель с переливом.

Таким образом, сифон служит для удобного выведения воды из ванны при переливах, а также просто при ее сливе после купания.

Как выглядит сифон для ванны

Между сливным и переливным блоками, примерно в средине конструкции находится изгиб трубы, на жаргоне сантехников называющийся «колено». Как раз в нем и создаётся гидрозатвор, благодаря которому в ванную комнату не могут попадать неприятные запахи через слив. В этом сгибе за счет такой формы всегда остается небольшое количество воды, которая как раз и образует гидрозатвор.

Иногда в продаже можно найти сифон без колена, но покупать его не стоит, так как тогда скорее всего придётся бороться с неприятными запахами в ванной комнате.

Виды сифонов

Помимо вышеописанной классификации сифоны также различаются также по типу конструкции. Самые популярные из них модели трубчатого типа, вариация с колбой, сифон-гофра, а также плоская модель.

Сифон трубчатого типа

Сифон трубчатого типа, иначе называющийся – сифон коленной конфигурации. В данной модели основная часть изделия – это труба, металлическая или пластиковая, помещающаяся между канализацией и стоком ванны. Во время слива вода стекает вниз, а затем поднимается обратно наверх по первому изгибу. А потом спускается в канализацию по второму. С помощью этой воды в конструкция как раз создается гидрозатвор, благодаря которому неприятные запахи из канализации не проникают в помещение ванной комнаты. Как правило, такие сифоны довольно большие, поэтому их не очень удобно обслуживать, а чистка выполняется только в случае серьезных засорений.

С колбой

Сифон с колбой, иначе называющийся ещё бутылочным, обязан своему названию тем, что по своей форме напоминает бутылку или колбу. Внизу такого изделия есть некий отстойник, благодаря которому из сифона легко извлекать мелкие инородные частицы, попадающие в канализацию в момент слива. Достаточно всего лишь открутить крышку, которая находится внизу отстойника. Гидрозатвор здесь находится в нижней части колбы. В центре располагается выходная труба, чаще всего это пластиковая трубка гофрированного вида. Данная модель является одной из самых удобных в обслуживании. В случае засорения достаточно просто снять сифон, раскрутить его и вымыть.

Плоский сифон

Плоский сифон Ничем не отличается от обычного за исключением приплюснутой конструкции. Он имеет те же ответвления и сливы, как и стандартный вариант. В сущности это плоская трубка из пластика. Основная часть плоского сифона выполнена горизонтально, но таким образом, чтобы обеспечить создание гидрозатвора. Данная модель будет удобна в небольших пространствах. Плоский сифон довольно прост в обслуживании. Для чистки достаточно снять некоторые части.

Плоский сифон для ванны

Сифон-гофра

Представляет собой просто гофрированную трубку, изогнутую в форме латинской буквы “S”. В этом изгибе создается гидрозатвор. Такая трубка крепится к стоку при помощи хомута. Данный вариант подвижен, однако при засорении его проще заменить, чем прочистить.

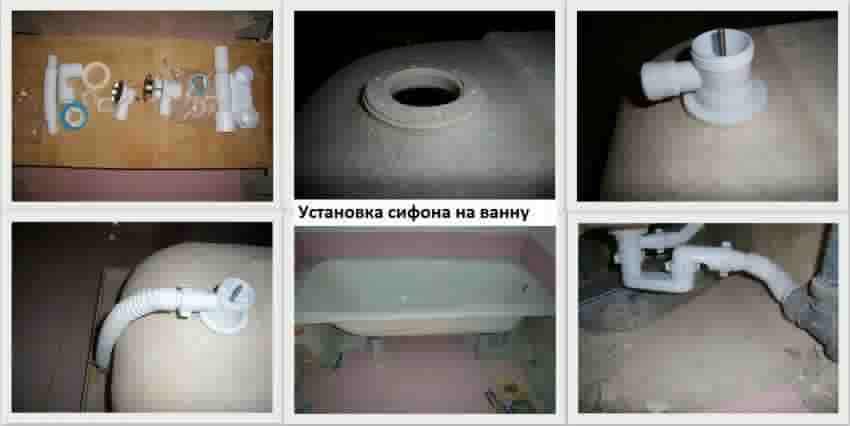

Монтаж слива

Монтаж сифона Собрав слив, нужно установить его в ванне.

В первую очередь надо проверить, не осталось ли кусков старой прокладки или какого-то налипшего мусора. Посадочная площадка должна быть чистой и гладкой (как изнутри, так и снаружи ванны). Если это не так, то установку нельзя производить до устранения проблемы.
Нижняя часть сифона имеет широкую горловину с обнижением изнутри – это посадочное место для прокладки (показана синей стрелкой). Если длина рук позволяет, то дальнейший монтаж можно выполнить без помощника. Сифон с уложенной на него прокладкой подводится под нижнее отверстие ванны и удерживается в таком положении.
Изнутри ванны проверьте, чтобы нижняя прокладка не сдвинулась в сторону.
На сливное отверстие укладывается прокладка (на нее указывает зеленая стрелка), устанавливается и прикручивается верхняя крышка с решеткой. В современных моделях фиксация осуществляется медным винтом, в более старых моделях крышка имеет резьбу и вкручивается непосредственно в сифон.

Зажимаем сифон

Таким же образом выполняется обвязка отверстия перелива и выполняется его соединение с сифоном при помощи гибкого шланга с предварительно надетыми гайками и конусными шайбами.
Следующим шагом будет подключение к канализации. Как правило, при подключении к ПВХ канализационным трубам проблем не возникает, а для того, чтобы выполнить соединение с чугунной трубой, придется приобрести резиновую муфту подходящего размера.
Обжав все соединения, нужно проверить, нет ли где протечек. Делается это просто – в ванну набирается вода, а под ванной нужно смотреть. Потом надо закрыть пробку и проверить, не появятся ли снизу капли воды, когда ванна немного наберется. Заключительным этапом будет проверка герметичности установки перелива. Для этого надо набирать воду до тех пор, пока она не польется в сифон через перелив.

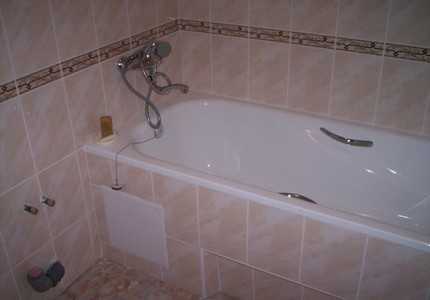

Технология подключения ванны

Порядок подключения ванны к канализационной системе

Порядок подключения следующий:

Собирают сифон в соответствии с приложенной к нему инструкцией, уделяя особенное внимание всем необходимым герметизирующим прокладкам.
Пластиковые элементы крепежа закручивают руками, действуя при этом очень осторожно. Инструменты не используют, так как при их применении можно сломать деталь.
После того как прибор смонтировали, к нему присоединяют один конец трубы, а другой ее конец доводят до сливного отверстия канализации и производят соединение.
Подключение слива ванны должно сопровождаться тщательным контролем над плотностью собираемых стыков, чтобы обеспечивалась высокая степень их герметичности.

Совет от профессионала:

Совет от профессионала:

При обнаружении малейших неполадок необходимо их сразу устранять, иначе в процессе эксплуатации придется осуществлять замену дефектных элементов системы.

При плотном примыкании бортов ванны к стенам стыки необходимо тщательно герметизировать, чтобы вода не имела возможности проникать под ванну.

Подключение ванны к водопроводу

Также как и подключение ванны своими руками к канализации, возможно и самостоятельное подключения к водопроводу и установка смесителя. Для этого необязательно вызывать сантехника.

Рассмотрим данную технологию:

На трубе перед фитингами устанавливают запорный кран, наличие которого необходимо, чтобы перекрыть воду при замене смесителя или в случае его ремонта.
К фитингам, находящемся на смесителе, присоединяют эксцентрики (сначала рукой, а затем усиливают фиксацию ключом). При этом применяют ФУМ-ленту или специализированную нить, предназначенную для соединений элементов водопроводной системы.
На эксцентрики надевают декоративные насадки.
На смесителе внутри резьбы вставляют резиновые или силиконовые прокладки, а затем прикручивают смеситель к эксцентрикам (использовать ФУМ-ленту или нить в этом случае не надо).

Совет от профессионала:

Схема подключения ванны обязательно должна включать проверку качественности выполненных работ — при обнаружении протечек в смесителе, прокладку заменяют – возможно, что протечка возникла из-за бракованной прокладки.

Смеситель прикручивают одновременно с 2 сторон. В этом случае происходит равномерное уплотнение прокладок.
Если при покупке в комплектации ванны имеется смеситель:

то допустимый уровень высоты труб оказывается ниже уровня ванной, так как в этом случае соединение осуществляется при помощи армированных шлангов;
при этом необязательно выравнивать концы труб – такие шланги очень пластичны;
основное правило в такой ситуации – проследить, чтобы длина армированного шланга была немного длиннее, чем расстояние от ванной до конца трубы.

После проведения всех операций по подключению ванны к водопроводу и канализации включают воду и наблюдают, нет ли протечек. Если протечки есть, то необходимо убедиться в том, насколько хорошо закреплены прокладки, а также удостовериться в качестве самих прокладок (если некачественные, то придется их заменить).

Выполнение таких несложных правил позволит качественно осуществить подключение ванной к канализации и правильно установить смеситель. При таком подходе ванна прослужит долгие годы!

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали;
Первыми устанавливаются переливы

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне. Для этого в него вкручивается перелив
Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру
Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка. Она прижимается пластиковой гайкой;

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;

После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;

Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Видео: Как подключить ванну к канализации
https://www.youtube.com/watch?v=q2eJV64W-fI

Как подключить ванну к водопроводу

После установки канализационного соединения, монтируется смеситель. С его помощью ванна будет подключена к водопроводу. Водяные розетки представляют собой отверстия в стене, к которым подключены отводы от центрального стояка.

Конструкция смесителя

На эксцентрики наматывается ФУМ-лента. После они аккуратными плавными движениями вкручиваются в розетку. Изнутри «сапожки» не уплотняются – там будет прокладка, которая отлично справится с защитой от протечек. Только после этого на открытые части эксцентриков устанавливаются стаканы или отражатели;
В комплекте к смесителю обязательно идут специальные прокладки. Они крепятся на выступы эксцентриков и поверх на них монтируется сам кран;
К смесителю подключается душевой шланг. Его крепления также уплотняются при помощи резиновых прокладок, а резьба ФУМ-лентой. При желании можно сразу установить держатель для душевого «дождя»;
После проверяется его работа. Обязательно осмотрите эксцентрики – с них не должно ничего капать. Если из соединений вытекает вода – требуется более плотно прижать части конструкции.

Самый лучший способ проверки – включить воду и набрать половину ванны. При таком давлении все непрочные соединения сразу покажут себя. Обнаруженные негерметичные крепления подтягиваются и обрабатываются герметиками.

Конструкция и характеристика изделий

Сифон представляет собой один из наиболее важных элементов системы отвода воды. Его использование не дает возможность канализационным испарениям проникать внутрь помещения, но при этом позволяет жидкости свободно стекать в трубы. Конструкция современных сифонов практически идентична и заключается в использовании обычной гофрированной трубы, оборудованной специальным клапаном, обеспечивающим открытие и закрытие отвода воды.

Сифон

Сегодня на прилавках магазинов представлено несколько разновидностей аналогичных устройств. Все они имеют различный принцип функционирования и отличаются свой стоимостью. При этом ценовой сегмент напрямую зависит от страны-производителя и материала, из которого изготовлено изделие. В свою очередь, по принципу действия сифоны для ванной могут быть представлены в следующих видах:

с системой «клик-клак»;
с поворотным рычагом.

Приведенные выше системы относятся к категории автоматов, поскольку оснащены функцией отвода воды, которая активизируется в зависимости от количества жидкости, попавшей в ванную. Происходит это благодаря специальному клапану, который в момент перегрузки автоматически спускает излишки жидкости в канализацию. Благодаря этому не нужно самостоятельно контролировать объем воды, поступившей в емкость, а процесс перелива становится невозможным.

Сифон системы «клик-клак» имеет достаточно простую конструкцию и состоит из сливного отверстия и специальной ограничивающей заглушки, закрепленной при помощи специального кронштейна и пружины. При этом в момент нажатия на крышку активизируется запорный механизм, и она защелкивается. В свою очередь, повторное нажатие на заглушку приводит в действие пружину, и она поднимается, открывая слив жидкости в канализационную систему. Использование подобного принципа дает возможность избежать намокания рук или вещей, которое происходит при попытке открыть обыкновенный клапан.
Сифон с поворотной рукояткой имеет принципиально иную конструкцию, состоящую из нескольких, последовательно связанных, элементов дополнительно соединенных при помощи троса. Такое строение дает возможность активизировать сливной механизм одним поворотом рычага, в результате которого происходит натяжение троса, подключенного к пробке, который постепенно опускается и перекрывает слив.

В свою очередь, повторное нажатие на рукоятку открывает вход в трубу, благодаря работе пружинного механизма и небольшому послаблению натяжки троса. Подобная структура дает возможность не только избежать намокания рук и вещей, но и осуществлять контроль над скоростью сливания жидкости, что особенно удобно при использовании горячего крана.

Устройство и принцип работы

За непрерывную циркуляцию воды отвечает канализационное оборудование, состоящее из 2 магистралей. По одной трубе жидкость подается к точке потребления, по другой — сливается, удаляясь из системы.

Сифоном называется специальная конструкция, регулирующая уровень поступления и убывания воды.

Вторая функция сливного устройства — предотвращение распространения неприятных запахов, исходящих из канализации, за счет формирования особого затвора. Он создается жидкостью, задерживающейся в системе после прохождения сифонных изгибов. На этом базируется принцип работы.

Кроме того, сливное устройство выполняет функцию фильтрации. Грязь и механические примеси, содержащиеся в магистрали водоснабжения, оседают на дне.

Конструктивно сифон выполняется из небольшой колбовидной емкости, заполняющейся водой. С двух сторон к устройству подводятся трубы. При заполнении или превышении допустимого уровня происходит перелив, и излишняя жидкость уходит в канализацию.

Материалы для изготовления сливных устройств

Самым первым материалом, из которого стали делать устройства для слива, стал сплав углерода и железа – чугун. Из чего же выполнены современные модели?

Чаще всего это:

Пластик. Устройства из пластика характеризуются длительным сроком службы и дешевизной. Если вы планируете закрывать пространство под ванной защитным экраном, то сифон из пластика – это то, что вам нужно. Его простенький внешний вид не будет вызывать в вас раздражения, а прослужит эта недорогая модель верно и долго.
Металл. По своим эстетическим свойствам изделия из металла не имеют себе конкурентов. Сифоны производят и из хромированной стали, и из бронзы, и из латуни. Если вы приобрели акриловую ванну и планируете установить её в центр просторной ванной комнаты, то покупайте именно металлический сифон. Это устройство для слива выглядит роскошно и послужит дополнительным элементом декора вашей ванной комнаты. Есть у этих моделей и свои недостатки: на их внутренних поверхностях быстро скапливается грязь, а прочистка может быть затруднена.
Чугун. Сифоны, произведенные из чугуна, могут быть установлены только на чугунные ванны. Сегодня их трудно найти в продаже, потому что это тяжелое и массивное изделие требует ювелирной точности в процессе установки.

Кто бы мог подумать, что такими были все сливные устройства для ванн. Изготавливались они из чугуна, были очень тяжелыми, а их монтаж могли выполнить только специалисты

Общее правило выбора сифона, исходя из материала его изготовления, таково: если сифон будет виден, то предпочтение следует отдать дорогой металлической модели, а для скрытой установки лучше подойдет дешевый и практичный пластик.

Разновидности сифонов по материалу и конструкции

Бутылочный сифон с гибкой трубой

Сифоны в основном изготавливаются из пластика. Чугунные устройства перестали использовать, так как они дорогие, подвергаются коррозии и требуют точности подгонки в процессе монтажа. К минусам можно отнести и большой вес устройства.

На рынке присутствуют стальные сифоны с хромированным напылением. Чаще всего их устанавливают на ванны, расположенные по центру комнаты. Элегантный внешний вид прибора дополняет дизайн.

Производители предлагают сифоны из латуни и бронзы. Это самые дорогие модели с большим сроком службы. Но по статистике самыми популярными все же являются пластиковые: невысокая цена, хорошее качество, возможность установить своими руками.

Гофрированные

Это самая простая модель, которая представляет собой гофрошланг. Из него формируют гидрозатвор, в котором будет стоять вода.

Достоинства гофрированного сифона – невысокая цена и простота установки. Минус – сложности с прочисткой, потому что внутренняя поверхность шланга все время забивается загрязнениями. К тому же к гофре сложно подключить перелив, для чего потребуется дополнительный фитинг в виде тройника.

Бутылочного типа

В конструкцию входит герметичная колба, она же бутылка, в которой собирается мусор и вода. Бутылочные модификации редко используются под ваннами из-за больших размеров. Если же сантехника стоит на высоких ножках, этот вариант отвода грязной воды – один из самых оптимальных.

Самое большое достоинство сифонов бутылочного типа – возможность очистки без демонтажа самого прибора. Достаточно открутить нижнюю крышку колбы, чтобы достать оттуда все загрязнения.

Сифоны плоского типа

Плоский сифон

Модель похожа на бутылочную, но у нее нет колбы. В конструкции установлен горизонтальный элемент с сечением в виде сплющенной трубы. Его длина составляет 10-15 см, что является достаточным для образования гидрозатвора. Здесь же собираются частички мусора.

Размеры позволяют установить сифон в ограниченном пространстве под ванной. Прочистить устройство такого типа непросто. Придется проводить частичную разборку.

Сифоны трубного типа

Разновидность также напоминает две предыдущие модификации, только вместо колбы и сплющенного элемента устанавливается изогнутая в виде подковы труба. Изгиб, наполненный водой, выполняет функции гидравлического затвора.

По размерам он меньше бутылочного сифона, но больше плоского. Чтобы его прочистить, придется также провести частичную разборку.

Практические рекомендации

Установка шарнирного Р-сифона.

Процесс установки сифона на раковину можно разделить на этапы:

Для начала надо на положенное место прикрепить нижнюю пробку, именно туда, где в конструкции будет неизменный уровень давления. В процессе приобретения сифона многие профессионалы рекомендуют открутить эту самую пробку, чтобы удостовериться в ее качестве и отсутствии сколов.
На втором этапе следует подвергнуть проверке нижнюю поверхность изделия, которая как раз и будет стыковаться с корпусом. Поверхность этой резьбы должна быть лишена заусенцев. Именно по этой причине оборудование для установки в домашних условиях следует тщательно проверять и просматривать прямо в магазине, где оно приобретается.
В специализированный паз конструкции устанавливается резиновая подкладка малой толщины, в форме кольца, после чего поверхность тщательно обрабатывается при помощи смеси силиконового герметика. Обязательно, работая с данной массой, захватить составом и нижнюю область.

Установка сифонов для слива жидкости из раковины предполагает достаточно жесткий монтаж.

Но на современном рынке можно повстречаться с патрубками и шлангами, обладающими гибкой гофрированной конструкцией, такие изделия растягиваются до необходимого размера, но при этом обладают нужными показателями плотности и умением держать форму. Для установочных работ можно использовать патрубки 3,2, 4 и 5 см в диаметре или даже купить универсальные, которые подходят для подключения практически любой конструкции. Монтаж такого изделия производится прямо к резьбе с применением гайки накидного типа. Именно гайка делает возможным подключение патрубка к сифонной резьбе с применением плоской накладки.

Нормальное функционирование как кухонной мойки, так и ванной чаши и умывальника невозможно без сифона, а его верная установка обеспечит комфорт использования такого рода сантехнических деталей. На современном рынке строительных материалов можно встретиться с разнообразными конструкциями, которые подойдут для решения различных задач. Но для раковин и кухонных моек все же предпочтительнее изделия бутылочного вида со сливным отверстием диаметром в 3,2 см. Монтаж такого изделия легко выполнить собственными руками за малое количество времени.
