Особенности применения и установки гибких воздуховодов

Область применения вентиляции из пластика

Как правило, пластиковые короба для вентиляции устанавливаются на вытяжные вентканалы. Для устройства приточной вентиляции с рекуперацией или подогревом воздушных масс понадобятся конструкции из термостойкого пластика. Вентиляционные системы из пластика применяются в основном в домах с количеством этажей не больше двух.

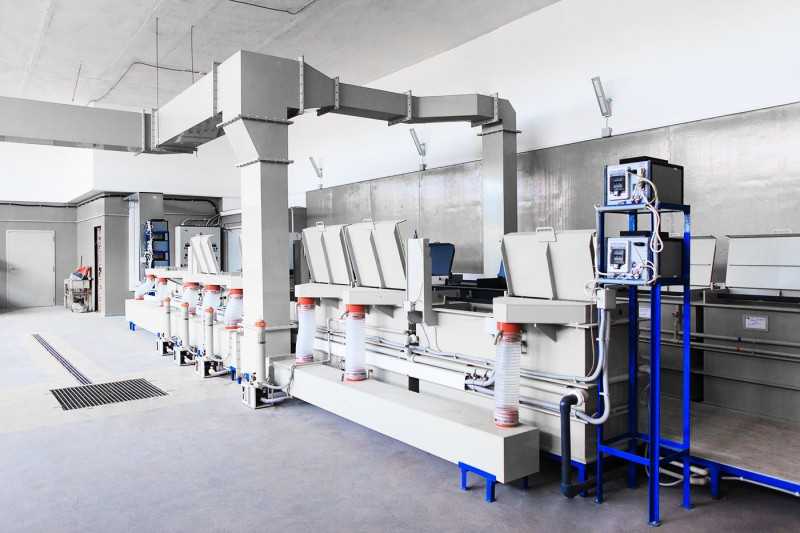

Помимо одноэтажных жилых домов пластиковую вентиляцию используют в следующих случаях:

• ангары и гаражные помещения;
• мастерские;
• подвальные помещения;
• постройки хозяйственного назначения;
• конюшни;
• амбары и сараи.

Запрещено применять пластиковые вентканалы в помещениях с высокими температурами. Именно поэтому нельзя использовать короб для вытяжки на кухне пластиковый, ведь термостойкость ПВХ не превышает 190°С.

Преимущества и недостатки пластиковых вентканалов

Вентканалы пластиковые имеют следующие преимущества:

1. Гладкая поверхность материала обеспечивает минимальное сопротивление при движении воздушных масс. Также этому способствует специальная замковая система, позволяющая соединять короба встык без нахлеста.
2. Для обеспечения герметичности системы стыки пластиковых коробов смазывают герметиком.
3. Благодаря толщине стенок 0,25 мм короб максимально легкий.
4. Пластиковые вентканалы имеют антистатическое покрытие изнутри, защищающее их от налипания грязи и пыли.
5. Материал при необходимости можно гнуть и резать. Благодаря использованию фасонных элементов и фитингов несложно создавать вентиляционные системы нужной конфигурации.
6. Короба из ПВХ не подвержены коррозии, как их стальные собратья.
7. Еще одно преимущество материала заключается в химической стойкости.
8. Работа вентиляции совершенно бесшумная при производительности, доходящей до 100 м?/мин.

К недостаткам воздуховодов из ПВХ причисляют следующе:

• Главный минус заключается в горючести материала. Пластик начинает гореть при 850 градусах, а при более низких температурах может плавиться и деформироваться.
• Поскольку стенки короба очень тонкие, а сечение большое, в местах стыковки появляются щели.
• Низкая прочность материала – еще один его недостаток.
• Цена вентканалов с антистатическим покрытием выше, чем у обычных. Последние хорошо накапливают статические электричество и притягивают пыль.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

• пластиковый вентканал;
• клапан обратной тяги;
• детали для соединения труб;
• решетки и заглушки;
• дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

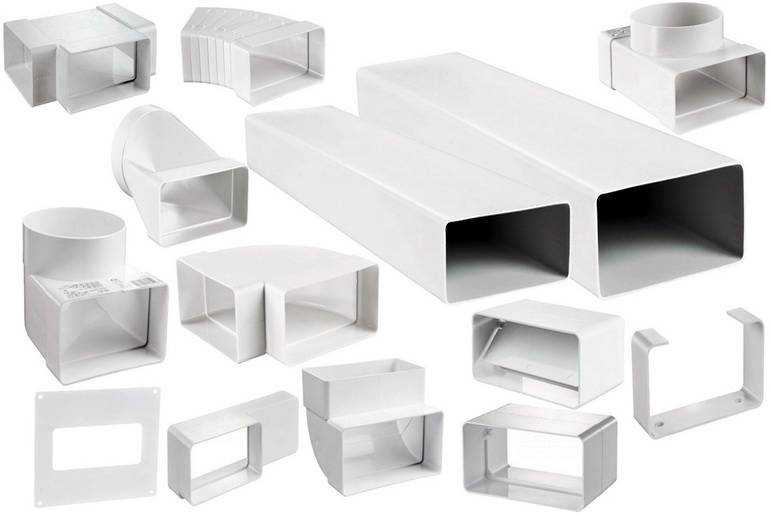

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

• короткие прямые отрезки (муфты);
• переходники;
• отводы;
• утки;
• тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

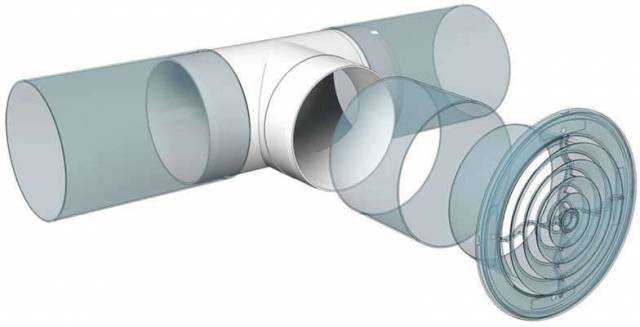

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Прямоугольные воздуховоды

Прямоугольное сечение воздуховодов позволяет максимально полезно использовать строительные объемы, например, в небольших пространствах под навесным потолком.

По большому счёту нужно брать за основу объём помещения, которым вы готовы пожертвовать для размещения вентиляционной системы. Если важен каждый сантиметр, то рекомендуем строить вентсистему на основе прямоугольных воздуховодов.

Но аэродинамические, шумовые характеристики такого сечения проигрывают круглым воздуховодам. Важен и гигиенический фактор — частички пыли и грязи удаляемого воздуха накапливается в углах прямоугольных каналов. Поэтому в определнных системах (например в аспирации) прямоугольное сечение воздуховодов не используется. К тому же, чистить прямоугольные каналы придется чаще, чем круглые.

Стоимость квадратного метра прямоугольных воздуховодов выше из-за конструктивных особенностей (фланцев), приводящих к дополнительным затаратам при производстве на шины и уголки для фланцев.

Как обойтись без воздуховода

От воздуховода можно отказаться, установив на кухне вытяжку, работающую по принципу рециркуляции. Отработанный воздух в таком устройстве проходит через систему фильтров, очищается и возвращается в кухонное пространство.

В вытяжках без воздуховода установлены двухуровневая система фильтрации воздуха:

• на первом фильтре воздушный поток освобождается от грубых частиц нагара, копоти и жира;
• второй фильтр убирает из воздуха более мелкие фракции, которые являются виновниками неприятных запахов.

У вытяжки для кухни, работающей без воздуховода, есть ряд неоспоримых преимуществ:

• она не мешает работе общеобменной вентиляции;
• нет необходимости городить воздуховоды, которые никак не прибавляют эстетичности вашей кухне;
• рекуперационная вытяжка легко монтируется: достаточно закрепить ее над варочной поверхностью и включить в розетку;
• еще одно неожиданное преимущество – стоит такая вытяжка меньше, чем работающая на выброс загрязненного воздуха.

Вытяжка рециркуляционного типа

Но не все так безоблачно: у такой замечательной модели есть свои недостатки:

• потребность в периодической замене угольного фильтра. Все знают, что именно расходные материалы в конечном итоге сводят на нет первоначальное ценовое преимущество любого изделия. Частота замены зависит от интенсивности использования вытяжки: чем чаще вы готовите еду, тем быстрее фильтр выработает свой ресурс. А если кто-то из домочадцев балуется с сигаретой на кухне, срок службы расходника существенно уменьшается. К тому же производитель устанавливает свои требования по периодичности замены фильтра – от 3 до 6 месяцев. То есть раньше вы его заменить можете, но позже – не желательно;
• небольшой выбор в дизайнерском отношении. Кухонные вытяжки без воздуховодов отличаются простыми формами, без изысков.

По мнению специалистов проточные вытяжки являются наиболее эффективными, но только при одном условии: у вас в квартире организован хороший приток свежего воздуха. В старых домах с допотопными деревянными окнами об этом можно не задумываться. Наличие множества щелей в рамах этот приток обеспечивается естественным путем. Если же у вас установлены пластиковые окна, вам придется позаботиться о приточной вентиляции. Иначе в процессе воздухообмена возникнет отрицательный баланс. Это недопустимо, так как такое положение дел плохо скажется на вашем здоровье. Подумайте, возможно, рециркуляционная вытяжка является для вашей кухни единственно приемлемым вариантом.

Варианты коробов

Короба для маскировки и направления воздуховода бывают различными по форме и материалу исполнения. Это могут быть круглые и прямоугольные короба, которые изготавливаются из:

• пластика;
• древесностружечных плит (МДФ, ДСП);
• металла (алюминий, оцинкованная сталь);
• гипсокартона;
• натурального дерева.

Каждый материал имеет свои достоинства и недостатки.

Пластиковые короба – наиболее часто встречающийся вариант. Его выбирают благодаря небольшому весу, простой установке, долговечности и прочности. Конструкция из пластика хорошо поглощает шум работы вентилятора. Благодаря легкости пластиковые короба можно устанавливать вдоль стены, над навесным/натяжным потолком – они незначительно увеличивают нагрузку на потолочную конструкцию.

Гипсокартон обладает практически теми же достоинствами, что и пластик. Он легко устанавливается под потолком, отличается высокой прочностью и долгим сроком эксплуатации.

Преимуществом короба из гипсокартона является возможность абсолютной маскировки воздуховода: конструкция может стать частью потолка, которую можно оформить любым способом — оклеить обоями, плиткой, кафелем, мозаикой.

Короб из дерева, МДФ или ДСП обычно выбирают для настенных вытяжек, расположенных относительно близко к вентиляционному выходу. Обычно дерево или его имитацию выбирают таким образом, чтобы по фактуре и цвету оно совпало с навесными элементами кухонного гарнитура.

Металлический вентиляционный короб отличается высокой прочностью и длительным сроком службы. Однако он тяжелее, чем остальные виды конструкций и требует использования специальных креплений к стене или потолку. Преимуществом металлической конструкции является прочность и стойкость к воздействию химических веществ, содержащихся в вытяжном воздухе.

Рекомендуем ознакомиться: Устройство и область применения шаровых фланцевых кранов

Некоторые свойства изделий из ПВХ

Элементы из поливинилхлорида первыми пришли на смену стальной водопроводной сети, так как соответствуют Санитарным Нормам и правилам. Кроме этого, труба ПХВ может использоваться в канализационных и технологических системах.

Популярность труб из  поливинилхлорида обусловлена некоторыми особенностями материала:

Отсутствие надобности в специальных монтажных инструментах. Элементы соединяются специальной сваркой или в раструб с помощью резиновой манжеты.
Хорошая жесткость и правильно подобранные элементы соединения создают прочную систему, схожую с металлическими трубами. Следовательно, составление проекта и монтаж может проводиться в соответствии с расчетами по стальным системам.
Использование напорных систем из ПВХ для фиксации трубопроводов дает возможность прокладывать пластиковые трубы под землей.
Возможность осуществления наружной прокладки

Трубы из ПВХ имеют привлекательный внешний вид, что очень важно при прокладке труб открытым способом.
Невысокая цена. Поливинилхлорид относится к дешевым полимерам, поэтому стоимость всей системы из поливинилхлорида будет намного ниже, чем аналоги из других полимерных материалов.

Технология производства

Стальные воздуховоды круглого сечения изготавливаются в соответствии с нормами СНИП 41-01-2003 и ТУ 4863-001-75263987-2006. Необходимая конфигурация металлическим листам придаётся на специальном сталепрокатном оборудовании, а для соединения заготовок используется сварка или метод фальцевого замка.

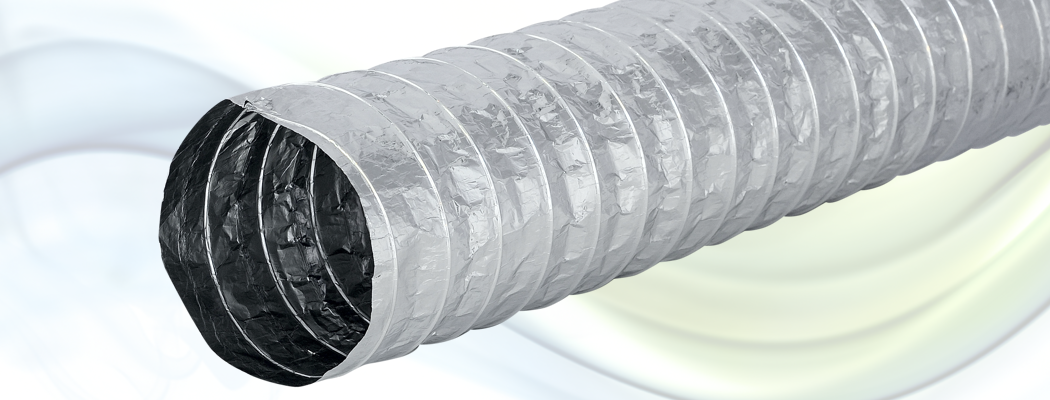

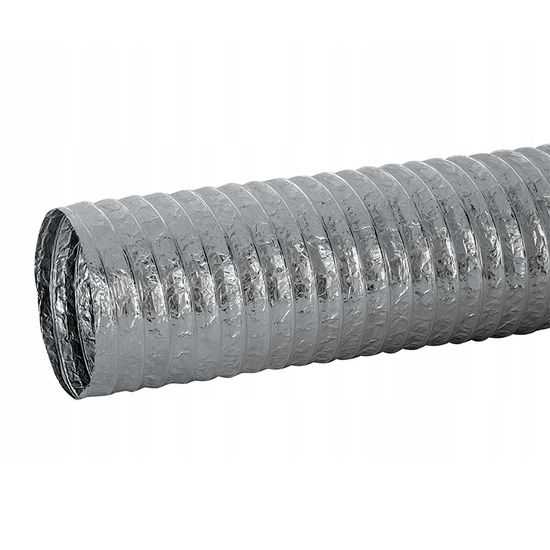

Гибкие воздуховоды производятся спирально-навивным способом из алюминиевой фольги, сложенной в 5 и более слоёв, упроченных металлизированной лентой или проволокой. Навивная технология и гибкость изделий не ограничивает длину последних.

Спирально-навивным методом изготавливаются и жёсткие вентканалы. Для их производства используется металлическая лента (штрипс) толщиной до 1 мм и шириной не более 13 см.

Полимерные воздуховоды сначала раскраиваются из листовой заготовки, затем лист сворачивается, а его края под действием нагревательного элемента свариваются.

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Материал изготовления

Несмотря на то, что есть общее название – пластиковый воздуховод, на самом деле в его изготовлении используют различные материалы, которые обладают совершенно различными техническими свойствами и эксплуатационными характеристиками. Кстати именно этот фактор влияет на размеры пластиковых воздуховодов для вентиляции.

Какие же материалы используют для изготовления подобной системы? Их на самом деле очень немного, но каждый из них уникален по-своему.

В производстве воздуховодов применяют:

• поливинилхлорид. Обладает широким температурным режимом эксплуатации (от -25° до + 60°). ПВХ материал очень хорошо подходит для зданий, где отсутствует центральное отопление;
• полипропилен. Его преимущество – хорошая устойчивость к агрессивным, химическим продуктам (хорошо проявляет себя при попадании кислотных растворов, щелочных смесей и.т.п.);
• фторопласт. Главные плюсы – широкий температурный режим использования и стойкость к различным кислотам;
• полиэтилен низкого давления. Повышенная гибкость, стойкость к механическим повреждениям – вот чем хорош этот вариант материала.

Как можно заметить, выбор вполне себе хорош, наверное, именно поэтому в последнее время наблюдается тренд по приобретению систем подобного типа.

Сечение и размеры воздуховодов

Чтобы выбрать подходящие элементы, полезно разбираться в видах и размерах пластиковых воздуховодов для вентиляции. Конфигурация сечения бывает круглой, квадратной и прямоугольной. Существуют жесткие и гибкие разновидности. Первые изготавливают с использованием специальных форм. Их стенки толщиной 3 мм.

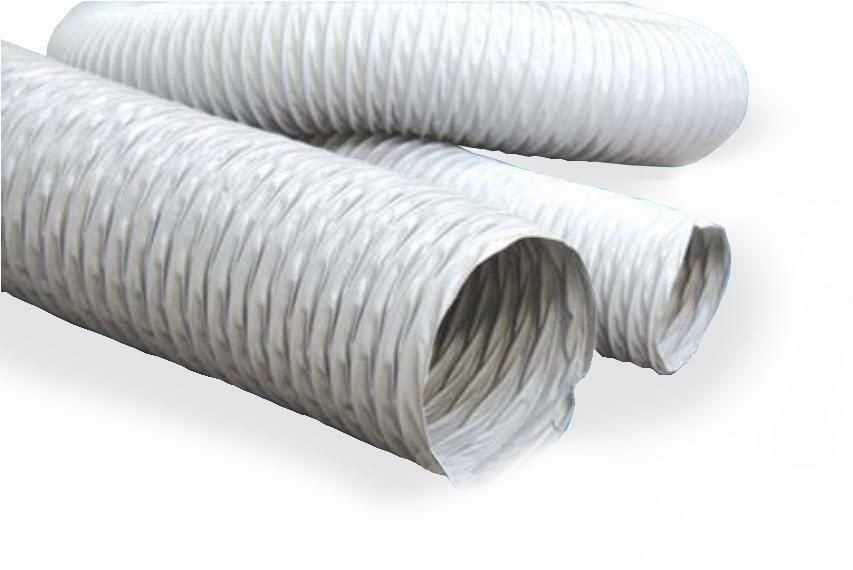

Гибкие виды – это гофротрубы из ПВХ. Чтобы получить гофрированную поверхность, пластик наплавляют на проволочный каркас. Преимущество гнущегося канала в удобстве прокладки, ведь его гнут в любом направлении под разными углами. Для сборки системы не понадобятся поворотные фасонные элементы.

Плоские каналы

Цена прямоугольных воздуховодов выше на 20-30% из-за нюансов производства. Но в сравнении с круглыми разновидностями они обладают меньшей производительностью, потому что при сборке используют поворотные и угловые элементы, повышающие аэродинамическое сопротивление. Также причина снижения производительности кроется в наличии швов в месте стыковки двух деталей.

Плоские каналы нуждаются в дополнительной звукоизоляции, потому что на поворотах слышен шум при движении воздушных масс на большой скорости.

Для сохранения геометрии короба большого сечения увеличивают толщину его стенки. Некоторые производители для экономии материала короткие стенки делают тоньше, чем широкие.

В бытовых целях используют разновидности с такими размерами:

• толщина стенки колеблется в пределах 2-8 мм;
• широкая сторона – 110, 122, 204 мм;
• короткая сторона – 55 или 60 мм;
• протяженность – 350, 500, 1000, 1500, 2000 и 2500 мм.

Если нужен короб для вытяжки на кухне пластиковый, то предпочтение отдают плоскому воздуховоду. Его проще скрыть за подвесным потолком или навесными шкафами. Учитывая высоту конструкции, потолок опускают всего на 70-80 мм.

Круглые каналы

Пропускная способность элементов круглого сечения намного выше, чем у их плоских собратьев. Круглые пластмассовые воздуховоды для вентиляции отличаются герметичностью, потому что при сборке не образуют швов. Еще одно преимущество заключается в их дешевизне. Главный минус связан со сложностями при скрытой прокладке, потому что спрятать трубу за подвесным потолком сложнее.

Габариты круглых вентканалов следующие:

• в производственных помещениях устанавливают элементы сечением до 2400 мм;
• в жилье и общественных зданиях применяют короба диаметром от 100 до 200 мм;
• протяженность – 500, 1000, 1500, 2000 и 2500 мм.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15?С до +66?С.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70?С до + 140?С. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175?С), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Что такое фасонные элементы?

Чтобы проложить воздуховод с поворотом, сделать переход с одного сечения на другое, устроить разветвление, используют фасонные элементы. Это всевозможные переходники, тройники и поворотные детали, а также муфты для стыковки двух отрезков.

Существует несколько видов переходников:

• для установки вентилятора;
• перехода с одного сечения на другое;
• изменения диаметра;
• перехода с одного материала трубы на другой.

Еще применяют другие фасонные элементы:

• тройник с ответвлением под прямым углом;
• угол для поворота на 90°;
• тройник с отводом под 45°;
• угол для поворота на 45 градусов;
• крестовина;
• прямой соединитель;
• люки техобслуживания;
• обратный клапан (защищает от обратного тока воздуха).

Для фиксации к горизонтальным и вертикальным поверхностям используют пластиковые хомуты. Их сначала закрепляют в нужном месте дюбелями и саморезами. В процессе монтажа короба просто защелкивают в крепежах. Иногда хомуты заменяют перфорированными подвесами.
