Мангал из кирпича своими руками: 115 фото лучших моделей и основные варианты строительства мангала

Угловые барбекю своими руками: преимущества и особенности

Основным преимуществом, из-за которого хозяева участка предпочитают угловую барбекю — его компактность. Все компоненты конструкции будут находиться в шаговой доступности, что сократит время приготовления пищи, но не уменьшит удовольствие от этого. В числе других преимуществ следующие:

набор проектов с великолепным дизайном в стиле кантри и классики;
форма позволяет соорудить дровницу непосредственно рядом с топкой.

Но угловые барбекю из кирпича имеют и несколько недостатков:

необходимость термоизолирования 2 стенок, что увеличивает расход на сооружение;
более сложный монтаж конструкции.

Фото 1. Повар хлопочет возле кирпичной печи барбекю, готовя блюдо для двух предвкушающих угощение дам. Уже не одно десятилетие проекты угловых барбекю из кирпича становятся выбором для гостеприимных хозяев загородных домов.

Когда вы выбираете проекты угловых барбекю из кирпича, обращайте особое внимание на легкость выполнения каждого элемента. Если для топки или другой части печи нужно привлечь специалистов, лучше выбрать проект попроще

Основное различие печей состоит в их функциональности — выбирайте те, которые полностью соответствуют вашим нуждам.

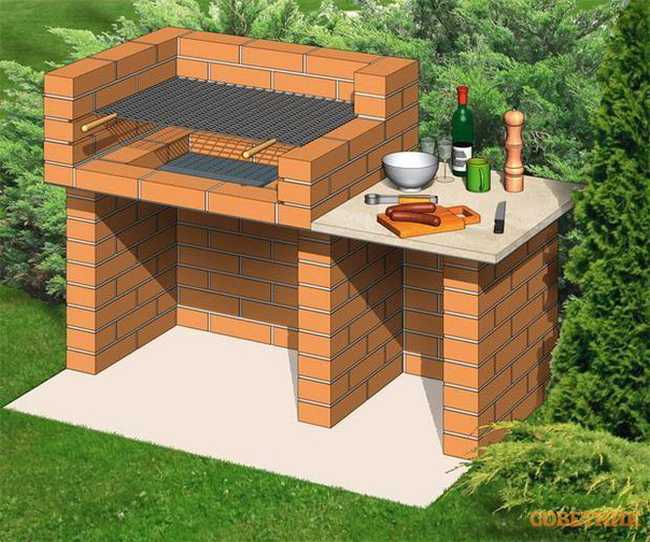

Жаровня с пристроенным разделочным столом

Такая жаровня представляет собой П-образное барбекю своими руками из кирпича, с той разницей, что в данном случае предусмотрена расположенная сбоку столешница. Также мангал можно оборудовать полочками для размещения и хранения сопутствующих предметов и необходимых на время готовки продуктов.

Для такой конструкции критично наличие хорошего, сделанного на совесть фундамента. Оптимально весь мангал делать основательно. Например, рекомендуется делать три решётки.

Стол делается дополнительно: его также выкладывают из кирпича. Но при этом столешница всё равно должна быть из другого материала, да и основу лучше сделать более прочной. Кирпич здесь играет скорее декоративную роль.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

плитка;
кирпич;
камень натуральный и искусственный;
штукатурка;
специальные составы.

Алгоритм укладки:

Обработка стены грунтовкой.
Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
Укладка камня или плитки, плотно прижимая ее к поверхности.
Очистка швов от клея и заполнение мастикой.
Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

Камень натуральный для отделки

Выкладка печи

После заливки основания можно заняться непосредственно самим мангалом для барбекю и печью.

Корпус печи выкладывается из обычного кирпича, а из шамотного выкладывают топку и дымоход. Нужно также помнить о том, что кирпич должен отличаться высокой огнеупорностью, прочностью и не впитывать влагу.

Для кладки потребуется раствор, который будет скреплять между собой элементы печи.

Он будет состоять из глины и песка. Глину замачивают на день в воде, добавляя потом к ней просеянный песок. Этот состав подойдет для тех кирпичей, которые будут нагреваться при эксплуатации печи. Если же часть кирпичей греться не будет, для них можно использовать обычный раствор из песка и цемента.
Также нужно перед выкладкой приготовить металлический уголок, он будет служить основой для топки и плиты.

Остальные элементы докупают по желанию и необходимости. Сюда входит дверцы самой печи и поддувала, колосник, варочная поверхность.

Способ кладки зависит от того, какой был выбран изначально. Первые ряды нужно обязательно вытирать насухо, затем уже поверхность увлажняют, опустив кирпич в емкость с водой. Шамотные кирпичи в воду не окунают, нужно только слегка смочить его.

При необходимости кирпичи можно обрезать. Шамотный кирпичи срезом всегда кладут снаружи, а не внутрь. Весь процесс кладки обязательно нужно контролировать, чтобы кладка была ровной не только по вертикали, но и по горизонтали.

После того, как кладка закончена, печь сушат естественным путем в течение недели. Перед первым использованием печь обязательно протапливают в течение 2 недель, заодно проверяя качество конструкции. И только после этого можно уже использовать ее по прямому назначению.

Схема кладки мангала с печкой

Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
На третий уровень установить зольную дверцу плиты.
Четвертый так же выкладывается сплошным.
В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
В шестом кирпичи выложить без пропусков.
В седьмом можно уже устанавливать дверцу для топки.
В восьмом и девятом кирпичи следует класть сплошным слоем.
С десятого уровня обычно уже начинают постройку печного дымохода.
В одиннадцатом перекрыть проем дверки для топки.
В двенадцатом уже делать варочную плиту и очаг.
С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
Где-то на двадцать шестом ряду вывести дымовой канал.
Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Коптильня гриль из кирпича

При строительстве многофункциональной коптильне понадобится:

забетонированная поверхность;
кирпич;
огнеупорный материал;
решетка.

Сам процесс возведения не очень легкий, ведь надо сделать так, чтобы коптильня не теряла тепло, и можно было одновременно пользоваться грилем. Поэтому отсеки для заброски угля делаются с двух сторон, чтобы тепло быстро не уходило и распределялось равномерно. Сверху ставится решетка и крепится к кирпичам для устойчивости.

Прочитав статью можно сделать вывод и взять на заметку, что лучше подойдёт мангал именно из кирпича, а сделать его можно хоть маленьким, компактным, хоть отдельную беседку из кирпича с мангалом.

Это малая часть возможных вариантов. Во всемирной паутине есть большое количество фото мангалов из кирпича, которыми тоже можно вооружиться при возведении собственного мангала.

Беседки из дерева своими руками 300 фото, чертежи, схемы

Здесь собрана небольшая галерея деревянных беседок, сделанных своими руками. Конечно, можно собрать и больше фотографий, ведь вариантов миллионы. Каждая беседка, сделанная не по шаблону, а своими руками, пусть даже по стандартным чертежам, это все равно произведение искусства. Здесь же собраны относительно простые конструкции, которые под силу каждому, не обладающему большим опытом мастеру. Есть, конечно, и примеры прмышленных изделий, может, пригодиться.

Чертежи квадратной беседки

Квадратные беседки 150 фото

Чертежи шестиугольных беседок

Шестиугольная беседка своими руками 50 фото

Чертежи восьмиугольных беседок

Восьмиугольная беседка своими руками 100 фото

Чертежи

Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:

высота;
ширина;
общая площадь, которую он будет занимать.

Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.

Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.

Составьте пошаговый чертеж

Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.

Тщательно продумайте план

Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно

В этом деле очень важно делать все поочередно и вовремя

Как своими руками сделать большие цветы из гофрированной бумаги с конфетами. Пошаговый мастер-класс + 75 ФОТО роскошных букетов

Планирование кирпичного мангала

Несомненное преимущество кирпичного мангала – это многофункциональность. Такая постройка может функционировать как жаровня, барбекю, вертел и гриль. Но для исправной работы необходимо тщательно проработать планировку мангала.

Самый первый пункт в построении здания – это заложение фундамента.
Строительство стационарного очага осуществляется по этому же принципу.

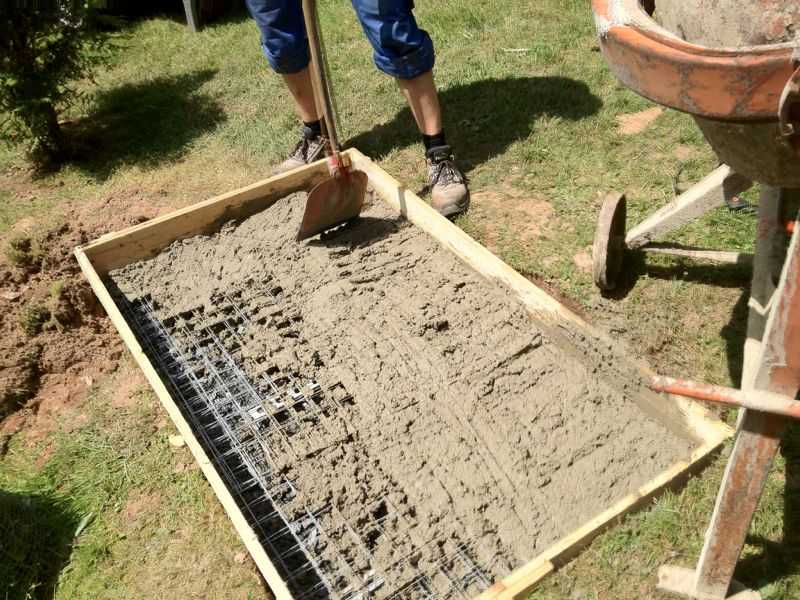

За пару недель до начала работы необходимо вырыть яму глубиной не менее 25 сантиметров.
Затем нужно поместить опалубку и залить все цементным раствором.
Сразу же после этого устанавливаются стержни арматуры или армирующая сетка.
Этот этап гарантирует прочность и долговечность конструкции, поэтому не стоит исключать его из всего процесса.

Пока застывает фундамент, важно продумать дизайн будущей постройки. На просторах интернета можно встретить бескрайнее множество фото мангалов из кирпича

Помимо привлекательно внешнего вида, очаг должен быть оснащен всем необходимым функционалом.

Например, чертеж мангала можно создать вручную, и оснастить «свое детище» дополнительными нишами для хранения угля, посуды и других аксессуаров. Проектировка также может включать место для разделывания мяса и раковину.

Однако при таком подходе нужно исходить из своих сил и возможностей. Если на участке нет беседки, то желательно проектировать мангал с крышей.

Для определения оптимальной высоты конструкции, нужно обратиться к собственному росту. Если встать прямо и согнуть в локтях руки, имитируя приготовление пищи на гриле, то можно получить высоту постройки: расстояние от земли до локтей.

По стандарту возведение учитывает двойную внутреннюю стенку из термостойкого огнеупорного кирпича, которая выстраивается по периметру области приготовления пищи. Однако основа гриля изготавливается из другого материала.

Последние штрихи

Сравнение печей Барбекю почти готово. В завершение сделайте следующее:

установите смеситель и мойку;
подведите шланги подачи и забора воды;
покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

Барбекю своими руками из кирпича

Камин барбекю

Удачной работы!

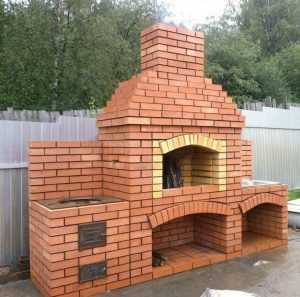

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).

Формирование двух хозяйственных камер

Популярные статьи Нормы внесения извести: как известковать пруд

Схема кладки следующих рядов барбекю понятна

Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс». Начинается формирование топочной камеры

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Барбекю с аркой

Вовсе не обязательно быть профессионалом, чтобы сложить симпатичный арочный барбекю из кирпича. Вещественным доказательством служит фото, которое вы видите. Автор этого проекта, впервые в жизни делал кирпичную кладку и неплохо справился.

Инструменты, которые использовались при строительстве:

различные мастерки, самое главное шпатель
молоток для кирпичей, долото
спиртовой уровень и ленточно- шлифовальный станок с алмазным диском.
ручная пила.
беспроводная дрель .
несколько ведер и старый пластиковый кровельный лист для замеса.

Шаг 1: Основание и первые ряды

Начинайте с первых двух рядов из обычного строительного кирпича. Как вы можете видеть на первой фотографии, сначала нужно выложить огнеупорные кирпичи, а затем строительные, оставив 10-миллиметровый зазор между каждым кирпичом.
Для фундамента снимите грунт на 150 мм шире и длиннее, чем отпечаток кисти.
Затем заполните площадку раствором и несколько дней подождите, пока бетон полностью застынет.
После этого заполните площадку щебнем и добавьте примерно 25 мм раствора.
Затем уложите плитку, можно взять любую, самую дешевую, просто, чтобы выглядело красиво.

Шаг 2: Кладка стен

Выложите коробку печи. Как делать кладку, описано в предыдущих постах, здесь все так же.

Шаг 3: Арка

Минимальная высота дуги должна быть не меньше 1/8 от ширины (внутренний пролет), поэтому здесь внутренний диаметр 450 мм, что означает минимальный подъем, который вы можете использовать. Автор решил сделать подъем примерно на 150 мм.

Чтобы построить арку, соберите временную несущую опалубку, для этого подойдет любой материал, который у вас есть под рукой. Опалубка должна повторять форму и размеры внутренней плоскости арки. Оставьте отверстие в центре дымохода, вставив две половинки кирпича. Чтобы установить замковый камень, разрежьте болгаркой конус сверху вниз, уложите кирпич на место и заложите столько раствора в промежутках, сколько войдет.

Шаг 4: Закладка

Заполните заднюю стену под аркой и начинайте облицовку внутренней части огнеупорными кирпичами. Здесь можно распилить кирпичи болгаркой, особенно не заботясь о внешнем виде, их все равно не будет видно.
Чтобы сделать упоры для решетки гриля, положите огнеупорные кирпичи на край и просто поверните несколько штук, чтобы получился выступ.

Шаг 5: Дымоход

Для дымохода можно использовать любую трубу, автор нашел часто от старого камина. Просто заложите на место, выровняйте и зафиксируйте густым раствором. В общем, проще сделать, чем рассказать.

Шаг 6: В завершении

Сбоку можно сделать деревянную полку столик. Огнеупорные кирпичи хорошо сохраняют температуру, поэтому, чтобы готовить, обзаведитесь аксессуарами – кочергой, щипцами, чтобы переворачивать мясо и т.д, а то когда гриль разогреется, будет довольно жарко.

Источник фото www.instructables.com/id/Reclaimed-Brick-Arched-BBQ/

Вот еще один арочный гриль барбекю, но в данном случае арки сделаны над каждой секцией. Здесь представлены только несколько пошаговых фото, а более подробно можно узнать на сайте, ссылка под галереей.

Источник фото imgur.com/a/Z1r06

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно — тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали — из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

Выкладываем дно. На него уйдет 7,5 кирпича.
Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
Свариваем подставку из уголка и труб диаметром 50 мм.

Мангал из кирпича своими руками: фото, чертежи, пошаговая инструкция, видео

Для приготовления шашлыка, барбекю и других блюд на углях необходима специальная печь — мангал. Металлические конструкции обладают целым рядом недостатков: они недолговечны, неудобны, сильно раскаляются и становятся травмоопасными. Каменные печи лишены этих недостатков, поэтому мангал из кирпича на даче давно перестал быть экзотикой.

Где разместить мангал из кирпича на даче

Мангал является источником открытого огня, поэтому при выборе места необходимо учитывать требования правил пожарной безопасности. Обычно мангал из кирпича на даче размещается в зоне отдыха и является постоянным элементом ее интерьера.

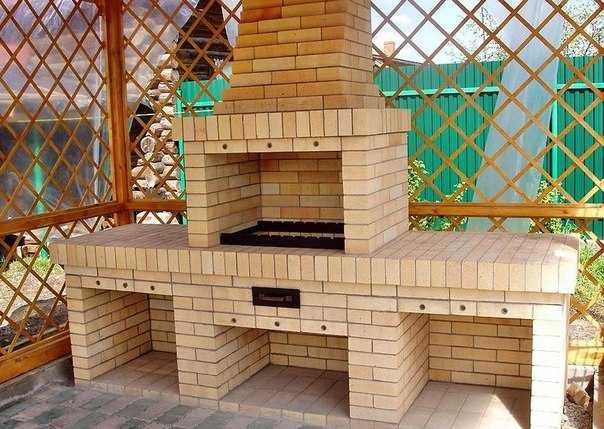

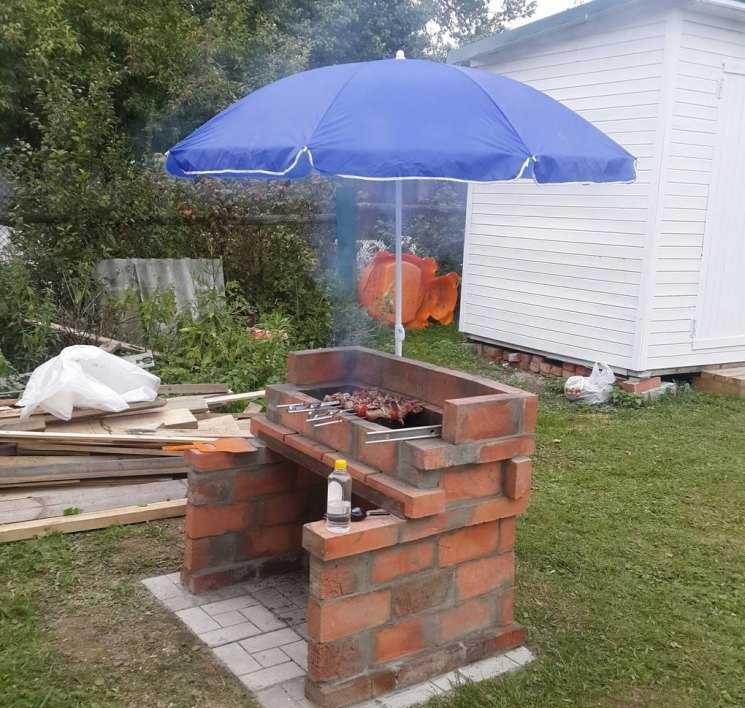

При размещении мангала в беседке принимаются дополнительные меры безопасности — выкладываются стенки и свод, наружу выводится труба, и т. д. Если мангал располагается на открытом воздухе, его конструкция упрощается.

Мангал из кирпича на даче своими руками

Пытаясь сэкономить площадь и деньги, некоторые дачники чрезмерно упрощают конструкцию мангала. Такая экономия, как правило, оборачивается разрушением стенок, поэтому к строительству следует подходить ответственно.

Перед началом работ необходимо выполнить проект или нарисовать чертежи. Габариты рабочей зоны мангала должны соответствовать размерам колосниковой решетки для углей и поддона для золы. Подставку для шампуров и решетку для барбекю можно изготовить по месту.

Пошаговая инструкция строительства

1. Для мангала из кирпича на даче необходим надежный фундамент, т.к. земля, замерзая, легко разрушает кладку. Размеры фундамента должны соответствовать внешним габаритам мангала:

под фундамент вырывается котлован глубиной не менее 30 см, устанавливается деревянная опалубка;
засыпается и утрамбовывается подушка из мелкого щебня и песка, укладывается арматурная сетка;
заливается бетонный раствор.

К строительству мангала из кирпича своими руками можно приступать после полного застывания бетона, не ранее чем через 1,5-2 недели.

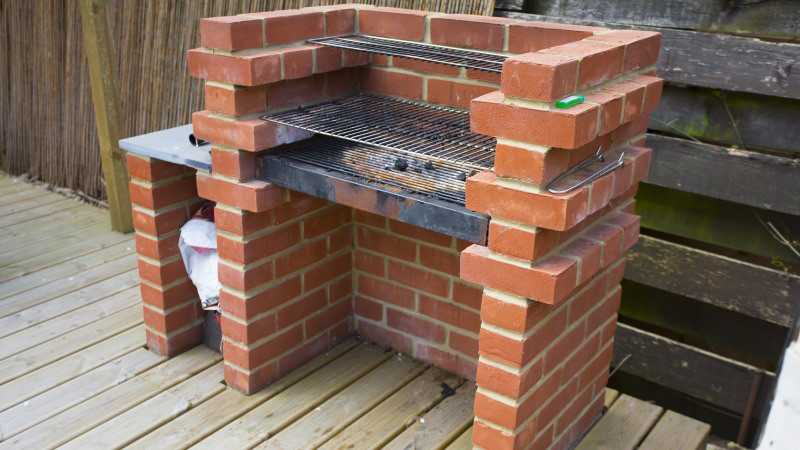

2. Конструкция мангала имеет П-образную форму. Стенки выкладываются из блоков и облицовываются печным кирпичом. Для кладки используется раствор из 1 части цемента, 1 части гашеной извести, и 3 частей песка:

первый ряд укладывается на гидроизоляцию из 1-2 слоев рубероида;
облицовочный кирпич кладется в шахматном порядке, чтобы ряды были связаны между собой, кладка каждого ряда начинается от углов;

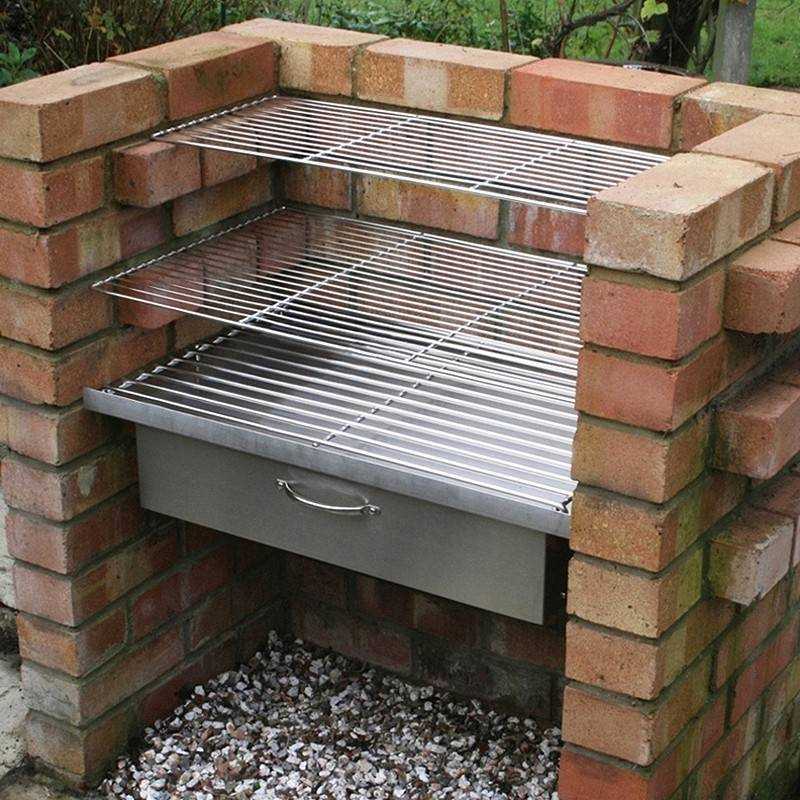

после того, как будут выложены первые 6-8 слоев (высота мангала должна соответствовать росту владельца), проем перекрывается арматурой или несколькими уголками — на них будет устанавливаться поддон для сбора золы;
еще через 2 ряда закладывается арматура, на которую ляжет колосниковая решетка;
оптимальное расстояние от углей до шампуров — 3 кирпича, из них два ряда укладываются в обычном порядке, а третий формирует консоль шириной 1/4 кирпича — на нее будет укладываться подставка для шампуров и решетка для барбекю;
последний ряд выкладывается из кирпича полностью — он будет служить основанием для рабочего стола, который оформляется камнем или керамогранитом.

Чтобы защитить угли от сильного ветра, рекомендуется использовать металлический экран с отверстиями. Для защиты рабочей зоны мангала от дождя и снега необходимо изготовить крышку из любого подходящего материала. Чтобы стенки не впитывал влагу, мангал из кирпича на даче следует покрыть лаком, например, КО-85.

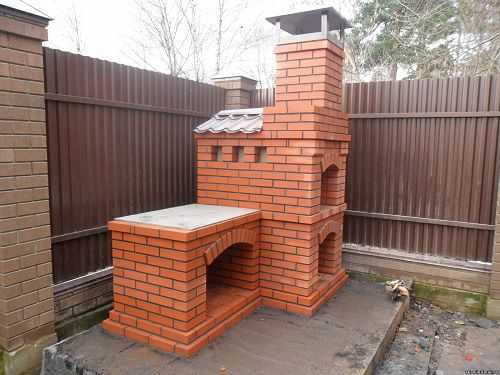

Более сложный вариант — мангал с дымоходом. Для его строительства понадобится детальная схема — порядовка.

Для наглядности можно посмотреть видео с детальной инструкцией по сборке кирпичного мангала:

Какую кровлю выбрать для навеса мангала

В качестве навеса для мангала с дымоходом подходит практически любая кровля, а для открытого — только из негорючих материалов. Это может быть:

1. Металлочерепица. Отлично смотрится на капитальных строениях, не горит и отлично выдерживает перепады температур, но летом сильно нагревается на солнце, что не всегда комфортно в жаркие дни.

2. Профнастил. Более простой и экономный вариант, с теми же преимуществами и недостатками, что и у металлочерепицы. Но если делать навес высоким, нагревание на солнце не будет играть существенной роли.

3. Ондулин. Не нагревается на солнце, не горит, при этом очень легкий материал, так что не требует усиленной стропильной конструкции. Для строительства своими руками — оптимальный выбор.

4. Поликарбонат. Позволяет сделать полупрозрачный навес практически любой формы. Но из-за размягчения при нагревании располагать навес следует не ближе 1,5 м от огня. Между дымоходом и крышей из поликарбоната также нужно проложить термостойкий материал.

Барбекю из кирпича с трубой: порядовка

Схема кладки барбекю из кирпича

Чертежи барбекю из кирпича

Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна

Начинается формирование топочной камеры

Формирование свода топочной камеры

Переход свода в трубу

Постройка барбекю из кирпича: смета расходов

Одним из первых этапов воплощения проекта, является расчет материала, который понадобится для постройки печи. Садовые барбекю для дачи имеют множество схем, показывающих, как сделать то или иное сооружение, а к некотором из них приложена и порядовка. Вот по ней особенно удобно заранее определиться с объемом необходимого стройматериала.

Расчет количества обычного кирпича для сооружения печки с трубой (по рядам): 38+10,5+10,5+10,5+10,5+33+33,5+13+13+13+13+35+35+9+9+9+9+9+9+9+9+18+26+22+20+12+10+9+7+5+5 = 474,5 шт.

обычный красный кирпич 1 сорта — 474,5 шт.;

Расчет количества огнеупорного кирпича для выкладки топливника (начиная с 14 ряда): 7+7+7,5+7,5+7+7,5+7+3 = 53,5 шт.

огнеупорный кирпич для создания топливника — 53,5 шт.;
раствор бетона для заливки фундамента или его смесь из воды, песка, щебня, цемента в соотношении 4:4:4:1;
металлическая труба 15-20 см в диаметре — 1 шт.;
доска для формирования опалубки — 1 шт.;
крупнозернистый песок — 17 кг;
арматурная сетка — 2 м;
листовой металл — 1 шт.;
столешница — 1 шт.;
решетка для печи для сбора углей — 1 шт.;
силиконовый и термостойкий герметик для заделки трещин кладки — 1 тюбик;
облицовочный материал.

До перехода к этапу строительства, проверьте есть ли в наличии инструменты:

лопата;
строительный уровень;
веревка;
рулетка;
молоток.

Такие инструменты настолько просты, что для их использования сложно подобрать альтернативу.

Внимание! При возведении печи вам понадобятся половинки кирпичей — их можно сделать с помощью шлифовальной машинки
