Правила выбора греющего кабеля для водопровода

Назначение подогревающего кабеля

Бытует мнение, что при эксплуатации водопроводной системы можно обойтись без ее подогрева. Достаточно только иметь информацию относительно уровня промерзания грунта в месте расположения объекта недвижимости, и на основании этих данных выкопать траншею требуемой глубины.

Обычно эта величина составляет 150 – 170 сантиметров. Трубы, проложенные на данной глубине и соответствующим способом утепленные, не замерзают, поскольку грунт вокруг них имеет плюсовую температуру.

Но далеко не всегда температурный режим превышает ноль градусов. На участках, расположенных поблизости от водоемов часто можно наблюдать залегание грунтовых вод на небольшой глубине. А это означает, что при таянии снежных масс или во время половодья, коммуникации окажутся затопленными, в результате чего их функциональные свойства ухудшатся.

Иногда, когда на улице суровая зима, даже заглубленные участки начинают промерзать. Поскольку проживать в доме без подачи воды в автоматическом режиме становится некомфортно, а иногда и вовсе невозможно, хозяевам приходится оплачивать дорогостоящие аварийные работы.

Но, если трубопровод закопать на полметра и выполнить подключение греющего кабеля, обеспечив ему теплоизоляцию, не возникнет необходимости рыть глубокие канавы. Не следует забывать и о наличии критических зон, особо подверженных влиянию холодного воздуха – это места входа труб в дом.

Если строение возведено на свайно-винтовом фундаменте, тогда под ним проходит открытый участок водоснабжающей коммуникации, который легко утепляется путем прокладки подогревающего кабеля.

Сфера применения

Греющие провода в зависимости от типа и технических параметров используют для обогрева:

  • водостоков;
  • резервуаров;
  • трубопроводов разного назначения.

Главное их предназначение заключается в недопущении замерзания перемещающейся жидкости за счет повышения температурного режима. Применение обогревающего кабеля для водопровода актуально, как в грунте, так и на открытом воздухе.

Его функционирование основано на возможности преобразования электричества в тепло. Сам кабель его не передает. Он только принимает тепловую энергию и отдает ее трубе, либо цистерне или желобу.

Основными элементами нагревающего кабеля для водопровода являются:

  1. Внутренняя жила, количество которой бывает разным. Для ее изготовления задействуют сплавы, отличающиеся высокой степенью электрического сопротивления. Чем выше этот показатель, тем больше будет удельное тепловыделение.
  2. Защитная полимерная оболочка. Одновременно с изоляцией применяется алюминиевый экран или сетка, сделанная из медной проволоки.
  3. Прочная поливинилхлоридная наружная оболочка, прикрывающая все внутренние элементы.

Греющий провод для водопровода, выпускаемый разными компаниями-производителями, нередко отличается отдельными характеристиками, например, способом создания защиты или составом сплава жилы. С целью улучшения этих показателей, увеличивают толщину наружного слоя и никелируют медную оплетку. Помимо этого, поливинилхлорид не должен поддаваться влиянию ультрафиолета и быть влагоустойчивым.

Базальтовый утеплитель и пенопласт

Из базальта, методом расплавления, изготавливают хороший утеплитель. Из него производят цилиндры разного диаметра, которые используются как утеплитель.

Помимо легкости монтажа базальтовые цилиндры отлично прилегают к трубопроводу. Цена данного материала выше цены стекловаты, но он тоже требует защиты от влаги, которой выступает фольгоизол или пергамин.

Они бывают как с покрытием, так и без. Пенопластовая скорлупа может использоваться несколько раз, что позволяет сэкономить, при этом она обладает самыми подходящими эксплуатационно-техническими характеристиками как утеплитель.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

бронированный, защитный экран или оплетка

Ошибка №5Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

слой изоляции

две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Достоинства обогрева труб

Прокладка системы, обеспечивающей прогрев труб, позволяет добиться массы положительных эффектов:

  1. Вода в трубопроводе не сможет замерзнуть даже при очень сильном морозе;
  2. За счет искусственного подогрева будет поддерживаться определенная температура жидкости, находящейся в системе;
  3. Вероятность застоя жидкости в трубопроводе полностью исключается;
  4. Электрообогрев трубопроводов предотвращает кристаллизацию твердых фракций;
  5. Нагревая трубу горячего водоснабжения, можно существенно снизить теплопотери;
  6. Все вязкие жидкости смогут без проблем двигаться по трубопроводу;
  7. Поток любой жидкости, находящейся в системе, будет стабильным;
  8. Внешняя поверхность труб защищается от образования конденсата и нарастания ледяной корки;
  9. Учитывая систему обогрева труб на этапе планирования трубопровода, можно существенно сократить необходимый объем работ, ведь укладывать трубы на большой глубине не придется;
  10. Ремонтировать и менять трубы в зимнее время не придется – система прогрева исключает их повреждение.

Помимо положительного воздействия, оказываемого системой обогрева на трубопровод, можно выделить и несколько непосредственно присущих ей свойств. Стоимость такой конструкции невелика и полностью окупается при эксплуатации. Прокладка линии обогрева не требует особых знаний и усилий, поэтому провести эту работу можно даже при отсутствии соответствующего опыта.

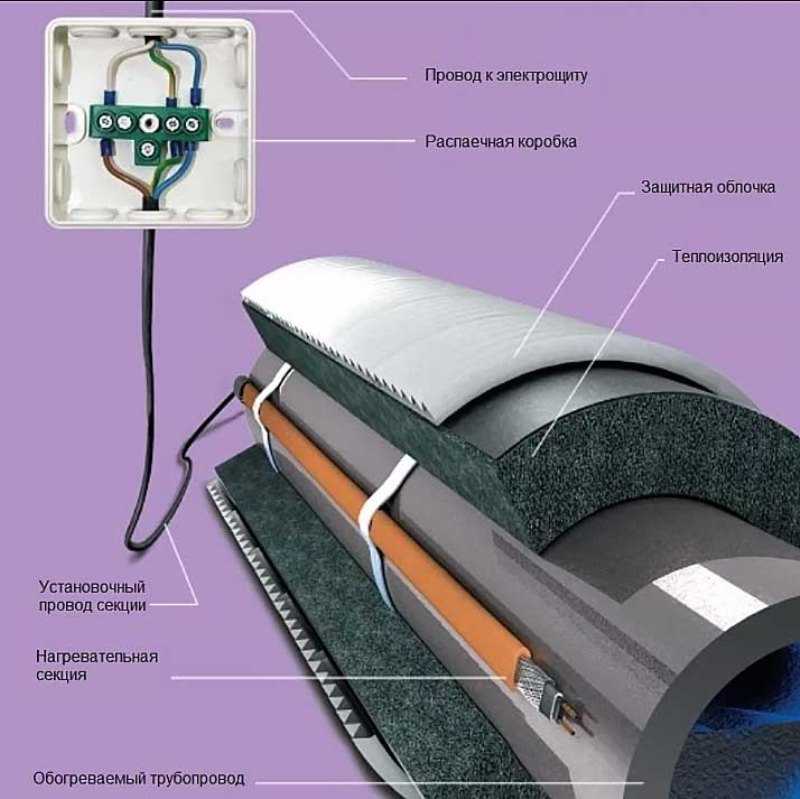

Теплоизоляция греющих кабелей

Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.


Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину

В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.

По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

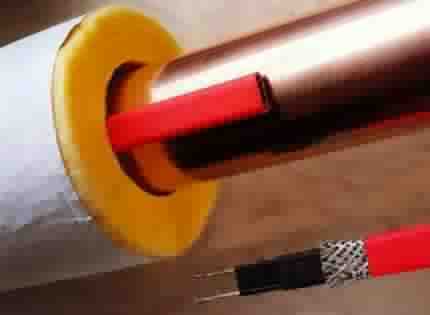

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

  • оболочка не должна выделять вредных веществ;
  • степень электрической защиты должна быть не ниже IP68;
  • герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

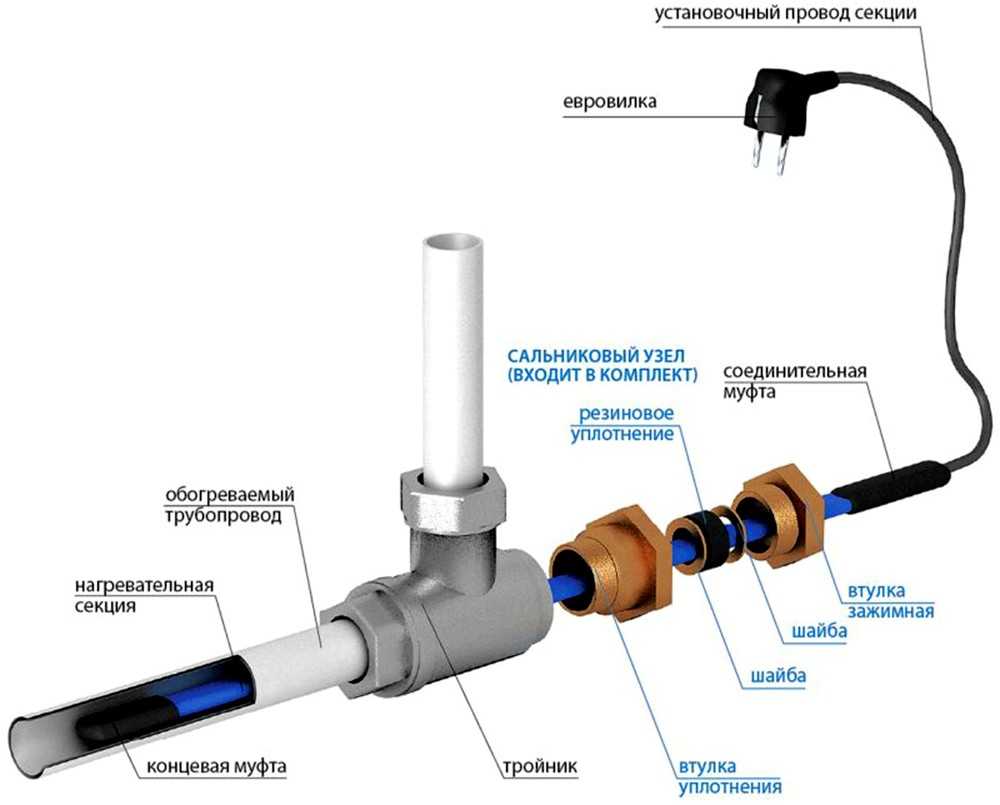

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается провод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)



Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Виды нагревательного кабеля для водопровода

Нагревательный кабель делится на 2 вида, каждый из которых применяется в разных областях. Он может быть саморегулируемым или резистивным. Саморегулирующую модель используют на длинных водопроводах. Короткие трубы с сечением не более 40 мм в диаметре обогревают резистивными моделями.

Резистивный

Кабель работает по следующей схеме подключения: ток проходит по внутренним жилам провода и нагревает его, выделяя большое количество тепла. Высокий показатель тепловыделения получается благодаря большому сопротивлению и максимальной силе тока. Можно приобрести провод, который выделяет тепло по всей длине в одинаковых пропорциях. Эти модели имеют постоянное сопротивление. Что нужно знать при подключении провода:

  1. Одножильный. Чтобы обогреть кровельный водосток или обустроить теплый пол, применяют отопительный контур по типу «замкнутого». Для этого используют провода с одной жилой. Подключение одножильного провода похоже на петлю. Провод обматывают по трубе, а его концы подключают к электричеству. Чтобы утеплить водопровод, применяют внешний тип подключения и провод укладывают по обе стороны от него.
  2. Двужильный. Если необходимо сделать внутреннюю укладку, то используют двужильный провод. Он состоит из двух жил: нагревающей и подающей энергию. Провод прокладывают вдоль водопровода, подключив один его конец к электричеству. С помощью тройников и уплотнителей двужильные провода можно прокладывать внутри трубы.

Это недорогой, надежный провод, который имеет большой срок службы (15 лет). Его недостатки: стандартная длина, мощность всегда одинаковая и ее нельзя регулировать. Из-за одного перегоревшего участка придется менять весь кабель. Если 2 кабеля будут находиться недалеко друг от друга или пересекаться, то они перегорят. Установив термостат с датчиками, система самостоятельно будет отключаться и включаться. Энергия отключится, если температура достигнет +7°C. Если она опустится до +2°C, нагрев автоматически включится.

Саморегулируемый

Многофункциональный саморегулируемый кабель используют для канализационных магистралей, водопроводных систем и обогрева кровельных конструкций. Его функциональные возможности — объем подающего тепла и уровень мощности регулируются самостоятельно. Нагревание провода происходит самостоятельно после того, как температура достигнет контрольной точки. Если сравнивать его с резистивным аналогом, изоляционные слои у проводов одинаковые, а нагревательные матрицы разные. Принцип работы:

  1. В зависимости от сопротивления саморегулирующего кабеля проводник способен изменять силу тока в меньшую или большую сторону.
  2. Когда сопротивление увеличивается, сила тока начинает понижаться, тем самым сводя к минимуму мощность.
  3. При охлаждении провода происходит понижение сопротивления. Сила тока возрастает, запуская нагревательный процесс.

Если автоматизировать систему терморегулятором, то в зависимости от температурных условий на улице она самостоятельно будет контролировать процесс включения и выключения.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Как работает система обогрева?

Для начала рассмотрим, как происходит отопление труб электричеством. Принцип обогрева построен аналогично системе теплый пол электрический – саморегулирующийся или резистивный греющий кабель прокладывается в нужном месте, подключается к сети, в результате чего происходит нагрев площади. Существует два способа монтажа нагревательного проводника для водопровода – крепление изнутри или же снаружи. У каждого варианта есть свои преимущества и недостатки, о которых мы поговорим ниже.

Что касается греющего кабеля, то резистивный применяется чаще, т.к. стоит на порядок дешевле. Важный нюанс – для обогрева водопроводных труб используют двухжильный проводник. Это связано с тем, что одножильный нужно закольцовывать, а это весьма проблематично в условиях монтажа кабельного подогрева для водопровода. Альтернативный вариант – прокладка саморегулирующегося проводника, который более экономично обогревает трубы и может работать без термостата. Недостатком применения саморегулирующейся модели считается более высокая стоимость (примерно в 2 раза).

Какой выбрать для внутреннего применения?

Если у вас стандартная водопроводная труба, то греющий кабель 10SeDs2-cf для внутренних помещений — это правильный выбор для вас.

Он имеет внешнюю оболочку из фторполимера, который одобрен для контакта с пищевыми продуктами. Его минимальное энергопотребление составляет 10 Вт при нахождении в воде при температуре 0 °C. Диаметр также минимален, а сам кабель достаточно мягкий, чтобы без проблем преодолевать любые повороты труб.

Если важна экономия средств, можно использовать греющий кабель SRF10-2CT для внутренних помещений.

Если у вас водопроводная труба большого диаметра (более 40 мм), вам может потребоваться большая мощность. Тогда греющий кабель 15SeDs2-CF для внутренних помещений — хорошая идея. Мощность этого саморегулирующегося нагревательного кабеля в сухом состоянии составляет 15 Вт. Это приблизительно 30 ватт в воде.

Оболочка толстая: примерно на 0,7 мм толще, чем в предыдущих кабелях. Если у вас техническое производство и вода может быть грязной (с песком — абразивом), то это наиболее подходящее решение. Он также подходит для установки внутри канализационных труб.

Внешняя оболочка изготовлена из фторполимера, который одобрен для контакта с пищевыми продуктами и не выделяет никаких примесей. Он также устойчив к агрессивным средам, порошкам, химикатам, органическим веществам и т.д.

Особенности использования саморегулируещегося кабеля

Данный тип кабеля отличается универсальностью применения. Им можно обогревать элементы кровельной конструкции и систем водоподачи, канализационных коммуникаций и емкостей для жидкостей. Его особенностью является самостоятельная корректировка мощности и интенсивности теплоподачи.

При снижении температуры ниже контрольного значения, например, 3-х градусов, начинается обогрев труб водопровода греющим саморегулирующимся кабелем, причем без постороннего вмешательства.

Принцип функционирования системы нагревания основан на том, что проводник, в зависимости от величины сопротивления, способен увеличить или уменьшить силу тока. В схеме саморегулирующего кабеля присутствует матрица, отвечающая за регулировку температуры нагревания. В момент его охлаждения происходит падение сопротивления и увеличение силы тока, в результате чего начинается процесс нагревания.

Преимущество монтажа саморегулирующегося нагревательного кабеля заключается в зональности его работы. Кабель сам определяет, когда нужно прогреть остывающие участки и поддерживает оптимальный температурный режим в тех местах, где не требуется сильный нагрев. С целью полной автоматизации процессов включения или выключения системы нагрева, ее можно оснастить термостатом, «связанным» с уличной температурой.

Виды греющего провода

Производители предлагают два вида греющего кабеля:

  • резистивный;Резистивный кабель с одной и двумя жилами называется также последовательным
  • саморегулирующийся.Саморегулирующий кабель считается более экономичным

Мощность любого вида гибких проводников рассчитывается в ваттах на 1 погонный метр. Резистивные и саморегулирующиеся кабели имеют несколько технических характеристик, на которые ориентируются при выборе материала для устройства системы обогрева.

  1. Максимальная длина цепи. Этот параметр определяет предельную длину линии, в том числе разветвлённой. Напрямую зависит от толщины и удельного сопротивления провода, количества жил. При превышении допустимой длины цепи высок риск выхода из строя всей системы обогрева.
  2. Максимальная рабочая температура. Сообщает о возможности кабеля поддерживать рабочую температуру на протяжении длительного периода времени.
  3. Максимальная температура без нагрузки. Эта характеристика определяет условия эксплуатации кабеля в отключенном состоянии.

Независимо от вида проводников, различают три их линейки.

Таблица: виды греющего кабеля с характеристиками

Характеристика Максимальная рабочая температура (С°) Для каких целей предназначен Марки и бренды
Низкотемпературный 65
  1. Устройство систем антиобледенения кровли.
  2. Систем обогрева инженерных сетей (водопровода и канализации).
  3. Системы «тёплый пол».
  4. Обогрева площадок перед домом и гаражом, лестниц, пандусов. заездов.
Среднетемпературный 120 Устройство системы обогрева трубопроводов и резервуаров, которые не подвергаются пропарке.
Высокотемпературный 12–240 Устройство системы обогрева трубопроводов и резервуаров, которые подвергаются пропарке.

Резистивный и саморегулирующийся кабели отличаются принципом действия и способами подключения. Каждый из этих проводников имеет свои достоинства и недостатки.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Тип кабеля Плюсы Минусы
Одножильный Конструкция простая. Имеет нагревательную металлическую жилу, медную экранирующую оплётку и внутреннюю изоляцию. С внешней стороны присутствует защита в виде изолятора. Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые находятся далеко друг от друга.
Двухжильный Имеет две жилы, каждая из которых изолирована отдельно. Дополнительная третья жила голая, но все три охватывает фольгированный экран. Внешняя изоляция обладает термостойким эффектом.Максимально нагревается до +65°С. Несмотря на более современную конструкцию, мало чем отличается от одножильного элемента. Эксплуатационные и нагревательные характеристики идентичны.
Зональный Есть независимые секции обогрева. Две жилы изолированы отдельно, а сверху расположена нагревательная спираль. Соединение осуществляется посредством контактных окон с токопроводящими жилами. Это позволяет создавать тепло параллельно. Недостатков не найдено, если не учитывать ценник изделия.

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

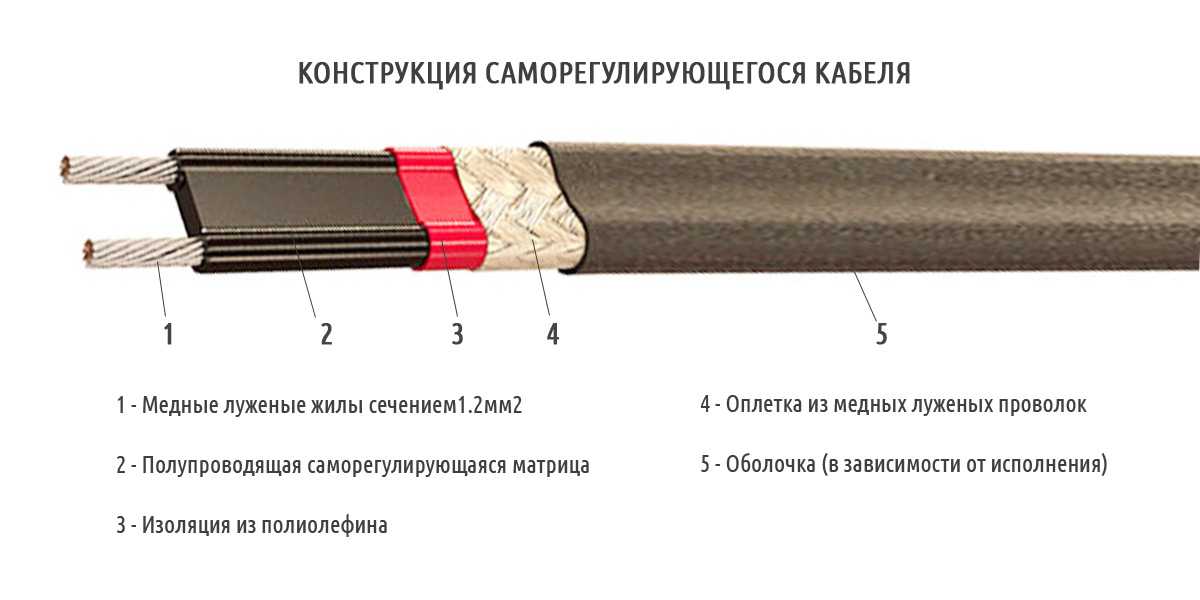

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

  • 2 медные жилы в термопластичной матрице;
  • 2 слоя внутреннего изоляционного материала;
  • оплётка из меди;
  • внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица. При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Нюансы монтажных работ

Когда провод надёжно закреплён внутри или снаружи, важно позаботиться об изоляции конца проводника. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защитит жилы от влаги, что снизит риск замыкания и ремонтных работ. Нельзя забывать о том, что требуется греющую часть соединить с «холодной».


Соединение проводов Источник termodar-64.ru

Советы и рекомендации опытных мастеров:

  • Если использовать сразу два способа прокладки провода внутри и снаружи трубы, то можно в разы увеличить скорость нагрева воды, но это потребует дополнительных затрат по монтажу.
  • Обогрев труб водопровода греющим саморегулирующимся кабелем позволит игнорировать тёплые отрезки и направлять ток в холодные места. Его разрешено резать, поэтому не будет проблем в установке даже в сложнодоступных местах. Длина кабеля не влияет на теплоотдачу.
  • Резистивный провод в два раза дешевле, но его срок эксплуатации значительно ниже. Если был установлен обычный двухжильный кабель, но стоит приготовиться к тому, что через 5-6 лет его придётся заменить.
  • Оплётка на проводе служит для его заземления. Этот этап работ можно пропустить, но лучше ознакомиться со способами заземления.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
