flogia.ruПодготовка к нанесению изоляции
Чтобы заизолировать токопроводящие жилы, необходимо предварительно провести ряд подготовительных операций:
- отключить подачу электричества;
- удалить грязь, окислы и остатки старой изоляции;
- подготовить инструмент для проведения работ.
Чтобы удалить остатки старого диэлектрика, можно воспользоваться паяльником. Для этого нужно прогреть нужный участок до начала термической деформации защитной оболочки. Затем остатки слоя диэлектрика счищаются вручную. При этом необходимо использовать перчатки.
В некоторых случаях можно воспользоваться острым ножом. Лезвием аккуратно проводят вдоль жил, разрезая защитную оболочку кабеля. Затем делают продольное круговое сечение и удаляют фрагмент изоляции.
Если монтаж осуществляется мастером впервые, рекомендуется предварительно просмотреть видео-инструкцию, которую несложно найти на YouTube.
Особенности работы со станками для бронированных кабелей
Бронированный кабель – универсальный проводник электрического тока. В отличие от простых изолированных проводов, металлическая оплётка проводника придаёт ему особую прочность и создаёт надёжную защиту от воздействия внешних негативных факторов.
Броня представляет собой двухслойную спиральную оболочку из стальной ленты. Структура поперечного сечения бронированного кабеля представлена на нижнем рисунке.
Поперечное сечение бронированного кабеля
Чтобы удалить металлическую ленту, требуются мощный силовой агрегат и прочные острые дисковые ножи. В промышленных станках установлены режущие блоки, которые могут чистить сразу несколько бронированных кабелей, причём разного диаметра. Это вызвано необходимостью перерабатывать большое количество проводной продукции в рабочую смену.
Обратите внимание! Проходя через режущий блок, нож очищает кабель от поверхностного полимерного или резинового шланга, электропроводящего экрана (брони) и ПВХ поясной изоляции. Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты
После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока

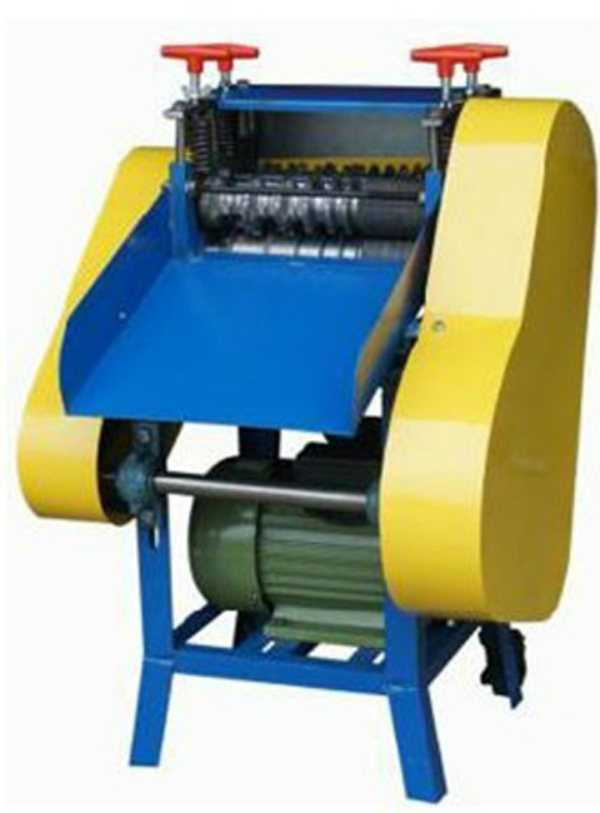

Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока
Советуем изучить Термопара: что это такое
Удалять металлическую изоляцию могут только станки заводского изготовления. Они представляют собой габаритные агрегаты. После снятия бронировки получают, как правило, три изолированных жилы. Их разделывают на этом же станке, помещая в другие проёмы режущего блока.
Стриппер для разделки бронированного кабеля
Как очистить изолированный медный провод
Очень распространена в природе, встречается как в самородном состоянии во многих местах Урала и в Швеции, а также в Америке около Верхнего озера, Чили, Японии и Китае, попадаются самородки до тонн весом , а также во многих соединениях. Сu OН 2. В отраженном свете медь ярко-красного цвета, в очень тонких листах просвечивает зеленым цветом. Удельный вес в твердом состоянии сильно меняется в зависимости от происхождения и обработки: удельный вес природных кристаллов меди — кубов или октаэдров — равен 8,94, меди электролитической — 8,91, мели плавленой — 8,, а кованой — 8, Электропроводность меди жесткой 99,95, а для мягкой ,21 для серебра

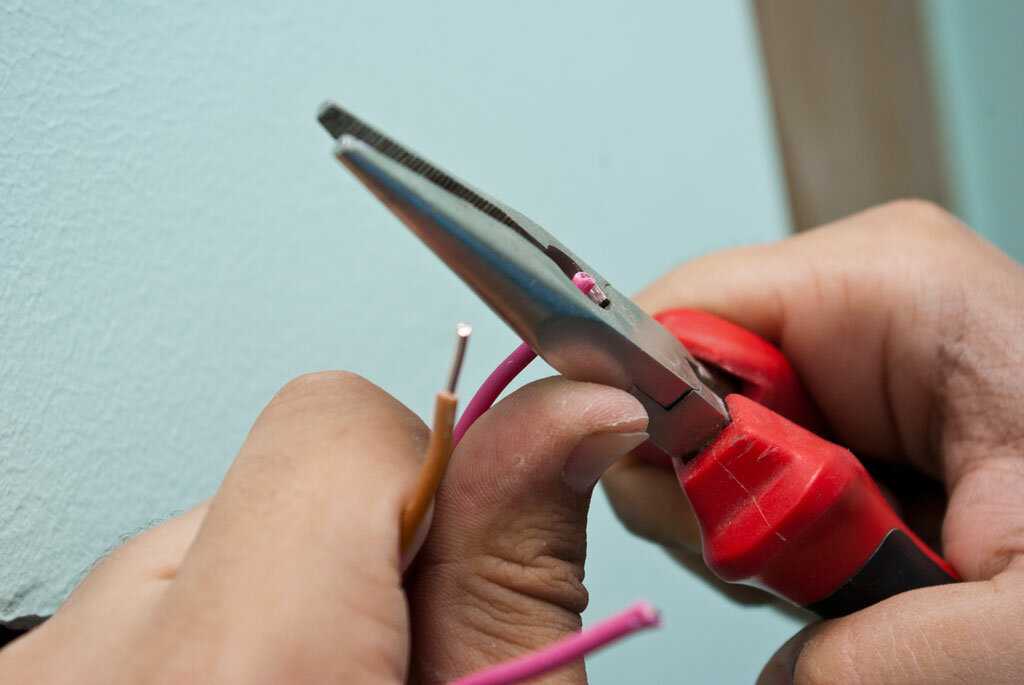

Плоскогубцы и клещи
Знакомясь с ассортиментом устройств для работы с электромонтажными изделиями, можно обнаружить, что самым популярным инструментом, который присутствует практически в каждом стандартном и универсальном наборе, являются плоскогубцы. Но, как и все прочие виды приспособлений для работы с изоляцией, они также обладают своими особенностями. В первую очередь они имеют несколько прецизионных отверстий разного диаметра, а в дополнение к ним прямые лезвия и рельефные губки. За счёт этих конструкционных особенностей плоскогубцы не только позволяют качественно снимать изоляцию с проводов, но и делать это, не прилагая особых усилий.
Примечательно, что плоскогубцы можно использовать и для выполнения изгибов зачищенной проволоки, захватов и резки кабеля. В этой категории инструмента есть ещё одно интересное приспособление — клещи, предназначенные для захвата электромонтажных изделий. Они также будут незаменимы для домашнего мастера, ведь одной из главных их особенностей является способность подстраиваться под любой диаметр кабеля, для чего не придется совершать дополнительных манипуляций. Аналогичное назначение имеют и кусачки, однако к ним специалисты прибегают лишь в тех случаях, когда необходимо добиться высокой точности и скорости при выполнении рабочего процесса.
Стрипперы профессионального разряда
Раньше мастера справлялись с зачисткой проводов с помощью простого строительного ножа. Проблема этого метода заключалось в том, что без серьёзной сноровки, электрик рисковал жизнью, ведь устройство ножа не предполагает никакой защиты от электрического тока. К тому же, сноровка была необходима для аккуратной зачистки, а мастер, не обладавший ей, мог просто некачественно произвести демонтаж изоляции.
В виду многочисленных проблем, связанных с проводными работами, был изобретён универсальный инструмент – стрипперФОТО: i.ytimg.com
Он оснащён защитой от электрического тока, корпус прибора выполнен так, чтобы в руке он сидел крепко и удобно. В обращении стриппер прост, даже человеку без опыта под силу произвести определённые работы с помощью этого универсального аппарата. Зубцы стриппера устроены специальным образом, чтобы снимать изоляцию аккуратно, не повреждая токопроводящие жилы провода.

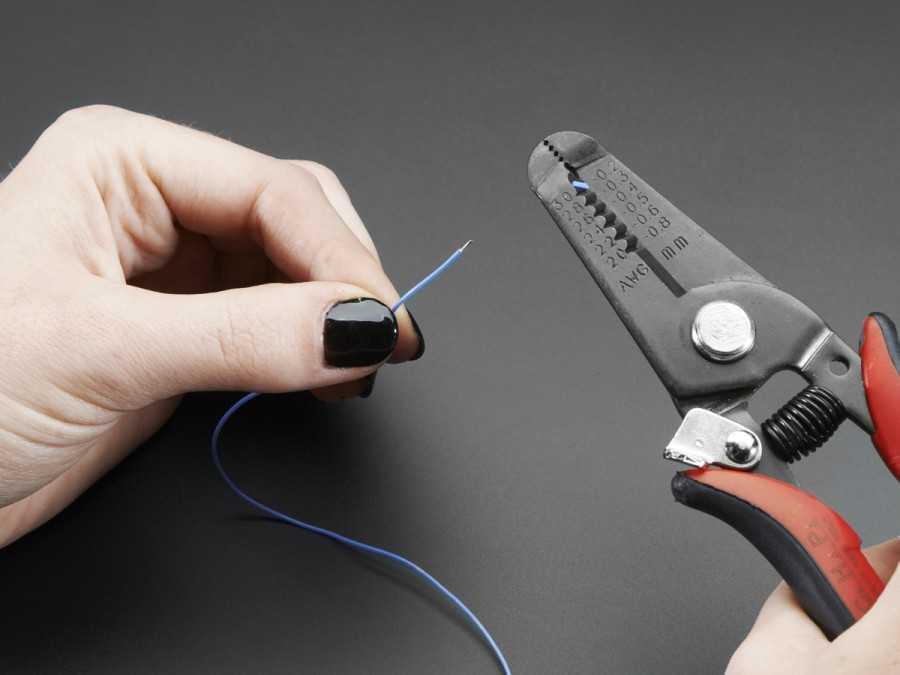

Стрипперы ручного типа
Потенциальному покупателю этого прибора стоит учесть, что в народе он чаще зовется механическим, нежели ручным. Своим наименованием инструмент обязан специфическим свойствам: для произведения очистки кабелей необходимо воздействовать на рукоять механическим (физическим) способом.
Внешне механический стриппер напоминает простые плоскогубцыФОТО: guide.alibaba.com
Конструкция обоих инструментов во многом идентична: парная рукоять и зубцы на шарнире. Отличия заключаются в том, что стриппер оснащён специальными выемками, расположенными на зубцах. Эти выемки необходимы для захвата кабеля.
Производитель указывает в цифровом формате показатели диаметра разъёмов, с которыми обязательно стоит свериться перед покупкой, иначе пользователь рискует приобрести устройство, неподходящее к конкретному проводу. А также, необходимо соотнести гнездовой рисунок инструмента с конкретным кабелем.
Главное достоинство механического подтипа заключается в мультизадачности. Подобными кусачками допускается перекусывание кабелей даже маленьких диаметров. Кроме того, с помощью механических кусачек легко компоновать несколько наконечников в один большой кабель. Допускается использование в качестве плоскогубцев, хотя прибор для подобных целей не предназначен (это стоит учесть).

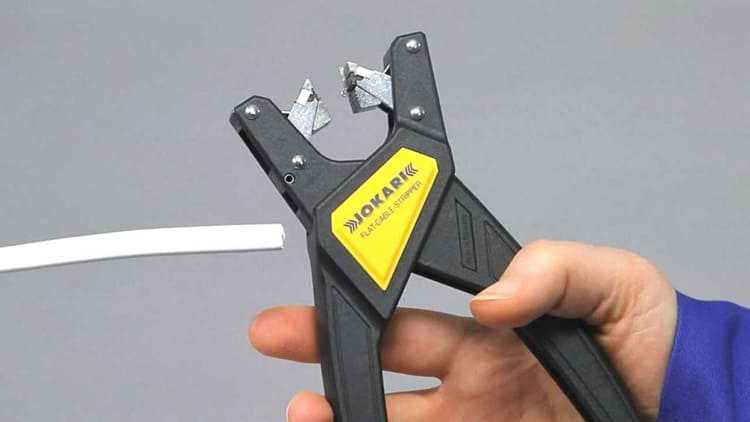

Стриппер полуавтоматического типа
Полуавтоматический подтип стоит на порядок дороже механического собрата, но и функционалом располагает более обширным. Во-первых, пользователь легко справиться с очисткой нескольких кабелей одновременно, во-вторых, никаких усилий в полуавтоматическом варианте применять не придётся, ведь инструмент оснащён особой конструкцией, предполагающей работу в полуавтоматическом режиме.
Стриппер полуавтоматического типаФОТО: professional-electrician.com
Порядок действий при работе с полуавтоматическим аппаратом:
- фиксация требуемого разъёма (в соответствии с диаметром очищаемого кабеля);
- размещение кабеля внутри разъёма;
- лёгкое нажатие на рукоятку и снятие изоляционного материала.
Других действий пользователю совершать не придётся. Всю работу делает инструмент, а мастер только выполняет роль оператора прибора. Производительность работ при использовании полуавтоматического стриппера заметно повышается, что и объясняет популярность подобного инструмента в кругах профессионалов. При всех преимуществах полуавтомата, существуют и более совершенные кусачки, которые относятся к автоматическому разряду.

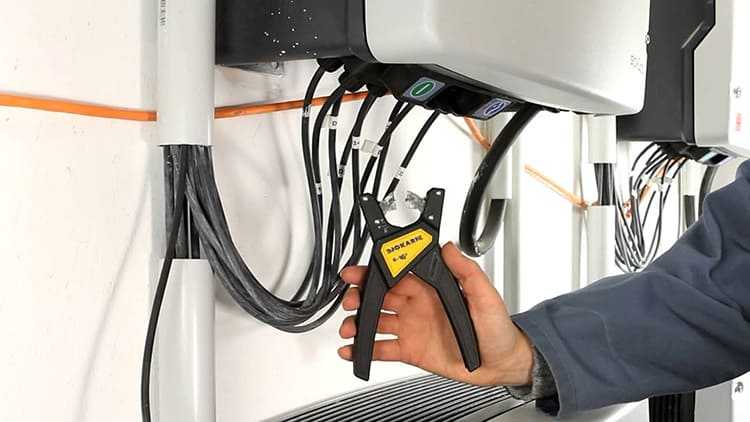

Стрипперы автоматического типа
Большая часть функционала автомата идентична полуавтоматическому прибору, отличие заключается в универсальности гнезда.
Мастеру не требуется подбирать выемку нужного диаметра, стриппер-автомат способен подстраивать гнездо под необходимый калибрФОТО: avatars.mds.yandex.net
Второе отличие заключается в аккуратности работы. При использовании автомата дефекты кабеля исключены (кроме редких осечек инструмента). Чтобы провести эффективное удаление защитного покрытия провода, достаточно зафиксировать кабель в приборе и нажать на рукоятку, остальное сделает стриппер. Автоматический подтип рекомендуется начинающим электрикам.
Третье преимущество заключается в максимальной универсальности — автомат способен работать с мельчайшим калибром сечения, не допуская при этом брака. Стоит учесть, что разные модели автоматического подтипа оснащаются разными заводскими настройками диапазона подбора диаметров, поэтому следует убедиться, что желаемый товар способен работать с требуемыми величинами, иначе покупатель рискует приобрести дорогой инструмент, который не пригодится.
1 Зачистка ножом
Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:
- Канцелярский нож.
- Нож с пяткой.
- Специализированный нож для снятия изоляции.
Канцелярский нож
Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.
Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.
Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .
Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.
Нож с пяткой
Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.
Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.
Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.
Специализированный нож для снятия изоляции
В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.
Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.
Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.
Что нужно знать о стрипперах?
Каждый вид стриппера имеет положительные и отрицательные стороны эксплуатации.
Так у ручных моделей основной минус заключается в возможности обрабатывать только один провод за раз, однако, наряду с ним есть и плюс – возможность работать с очень тонкими жилами.
На качество зачистки проводов напрямую влияет уровень заточки лезвий.
Если говорить об автоматах и полуавтоматах, они универсальны, рассчитаны на работу с широким диапазоном сечений, многофункциональны.
С другой стороны, при зачистке кусочки изоляции могут застревать прямо в рабочей части таких стрипперов.
Во избежание подобной ситуации изоляцию следует снимать быстрым движением.
Простые приборы для удаления защитного слоя
Зачищать провода допускается и подручными средствами вроде лезвий или обычных ножей. Стоит учесть, что при подобном подходе, мастер должен обладать богатым опытом и сноровкой, в противном случае, он рискует повредить проводку.
Простые ножи
Нож потребует от электрика предельной аккуратности. Для грамотного демонтажа необходимо разместить режущую часть параллельно обводке кабеля (так, чтобы нож и провод находились горизонтально). Сперва делается рез по продольной стороне кабеля. Затем, после финального среза окончания, обводка демонтируется.
На рынке представлены и специализированные лезвия для профессиональных электриков. Отдельные экземпляры выполнены в изогнутой форме, для удобства резаФОТО: avatars.mds.yandex.net
При помощи клещей-бокорезов
Клещи-бокорезы — это прибор, напоминающий плоскогубцы. Снимать защитный покров с их помощью легко, стоит лишь учитывать свойства бокорезов.
Мастеру необходимо найти баланс между положением лезвий относительно изоляции и распределением силы нажима на рукоятьФОТО: m.media-amazon.com
Допускается как простой метод демонтажа (подрезать покрытие с противоположных сторон, после чего стянуть его), так и спиральный способ (делаются поперечные прорезы, затем изоляция снимается круговыми движениями). Главное, производить демонтаж аккуратно, иначе провод деформируется.
Другие приборы для зачистки кабелей
Американские инженеры регулярно выпускают изобретения для упрощения жизни ремонтникам. Недавно на рынке появились новые инструменты для работы с проводами. По сути, они выполняют функции уже привычных многим стрипперов и профессиональных ножей для электриков, только несут в себе ряд модификаций для упрощения работы. Пользоваться подобными аппаратами рекомендуется только опытным мастерам, так как специфика американской инженерии на территории России не всегда ясна большинству мастеров.

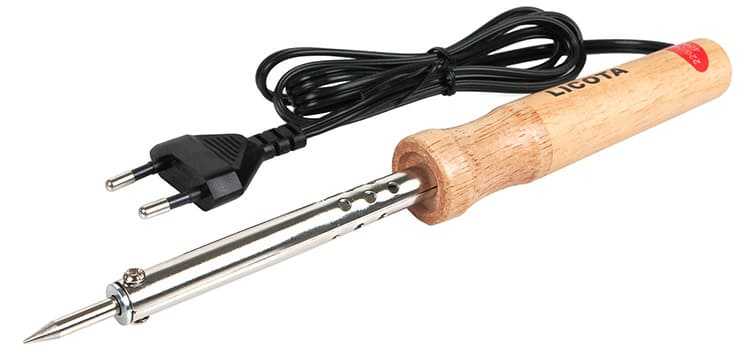

Паяльник для демонтажа обводки
Для тонких проводом (менее 2 мм) демонтаж рекомендуется проводить при помощи паяльника, так как механическое воздействие чревато разрушением. Существует 2 методики зачистки тонких проводов. В первом методе необходимо выполнить следующий алгоритм:
- Разместить кабель на плоскости. Подложить изоляционную прокладку из хлорвинила.
- Горячим жалом паяльного аппарата производить движения по площади кабеля. Изоляция расплавится под термическим воздействием паяльника.
Другой метод подразумевает использование аспирина.
Необходимо расплавить таблетку, находящуюся на проводе, по всей площади при помощи паяльного аппаратаФОТО: otvet.imgsmail.ru
Этот метод обеспечит не только качественный демонтаж оплётки, но и крепкое соединение кабеля в будущем.
Мастера предпочитают метод термического воздействия на обводку тонких проводов, потому что только подобный способ гарантирует демонтаж без деформаций. Особенно этот метод хорош при работе с проводкой после её долгой эксплуатации.
Кроме термического метода, очистить проводку от изоляции можно и с помощью наждачной бумаги. Сначала необходимо свернуть лоскут наждака, так, чтобы рабочая поверхность размещалась внутри. В свернутый рулон из наждачки помещают кабель и вытягивают его, слегка сжав бумагу пальцами. Вытягивания повторяют до полного очищения кабеля.
Если вам понравились наши рекомендации, обязательно поставьте «лайк» и оставьте комментарий.
Вариант первый: сделать заднюю стенку
Этот вариант отлично подходит тем, кто разместил стол у стены или перед окном. Заднюю стенку достаточно просто сделать своими руками, для этого потребуются:
- лист утолщенной фанеры или ДСП;
- электролобзик;
- уголки и метизы, для соединения деталей можно использовать и клей, если толщина материала позволяет;
- рулетка, линейка и карандаш;
- средства для декорирования.
Конфигурация стенки может быть любой, ее форма зависит от конкретных нужд того, кто ее станет делать. Но конструкция должна быть устойчивой. Оптимальная универсальная форма для такой стенки – буква Z.
Вакцина не обещает защиту. Врач объясняет, почему не нужно отказываться от маски
В iPhone 13 будет 1 Тб встроенной памяти
Стакан воды на каждую чашку кофе и другие мифы о гидратации разрушены
Какие методы эффективны?
Большая часть навыков при снятии защитного слоя с кабеля или провода приходит со временем и практикой. Особенно когда нужно очистку делать на максимально тонком проводе.
Главное — это верно выбирать степень приложения усилия и нажима на инструмент. Помимо этого, от направления движения зависит скорость работ и итоговый результат. Придется понять, насколько глубоко находится основная жила. От этого будет зависеть, повредится она или нет. Перед тем как снять изоляцию с алюминиевых проводов или медных, придется разобраться, что именно за материал внутри.
Самые простые варианты проведения работы:
- Применение канцелярского или обычного ножа. Если вы выбрали первый вариант, то не стоит брать слишком большой, им неудобно работать. Нажатие должно быть не максимальным, так как лезвие у них довольно острое. Простой нож должен иметь узкое лезвие и качественную заточку.
- Использование бокорезов. Это удобная конструкция, она похожа на ножницы, но более прочные и острые. Их продают в любом строительном магазине, хотя у многих они всегда имеется под рукой.
- Обжиг. Это еще один неплохой вариант и менее травмоопасный. Для этого нужно применять высокую температуру, чтобы происходило оплавление обмотки. Если требуется сделать небольшое освобождение, то данный метод неэффективный, так как обжигается довольно большая площадь.
- Использование стриппера. Такой инструмент выбирают профессионалы.
Каждый метод имеет свои особенности. Далее мы рассмотрим эти способы более подробно.
Наиболее распространенные способы снятия изоляции
Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.
Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.
Среди популярных способов снятия изоляции следует отметить следующие:
- использование ножа;
- применение бокорезов:
- воздействие высокой температурой;
- с помощью стриппера.
Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.
Удаление оплетки ножом
Пример расположения ножа относительно провода при снятии верхней оболочки
Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.
Нож с пяткой – помощник электрика при снятии изоляции с кабеля
Использование бокорезов для зачистки провода
Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:
- При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
- Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.
Второй вариант требует особенного внимания и аккуратности.
Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.
Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм?
Снятие изоляции с помощью воздействия высокой температуры
Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.
Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.
Снятие проводниковой изоляции с помощью открытого огня от зажигалки

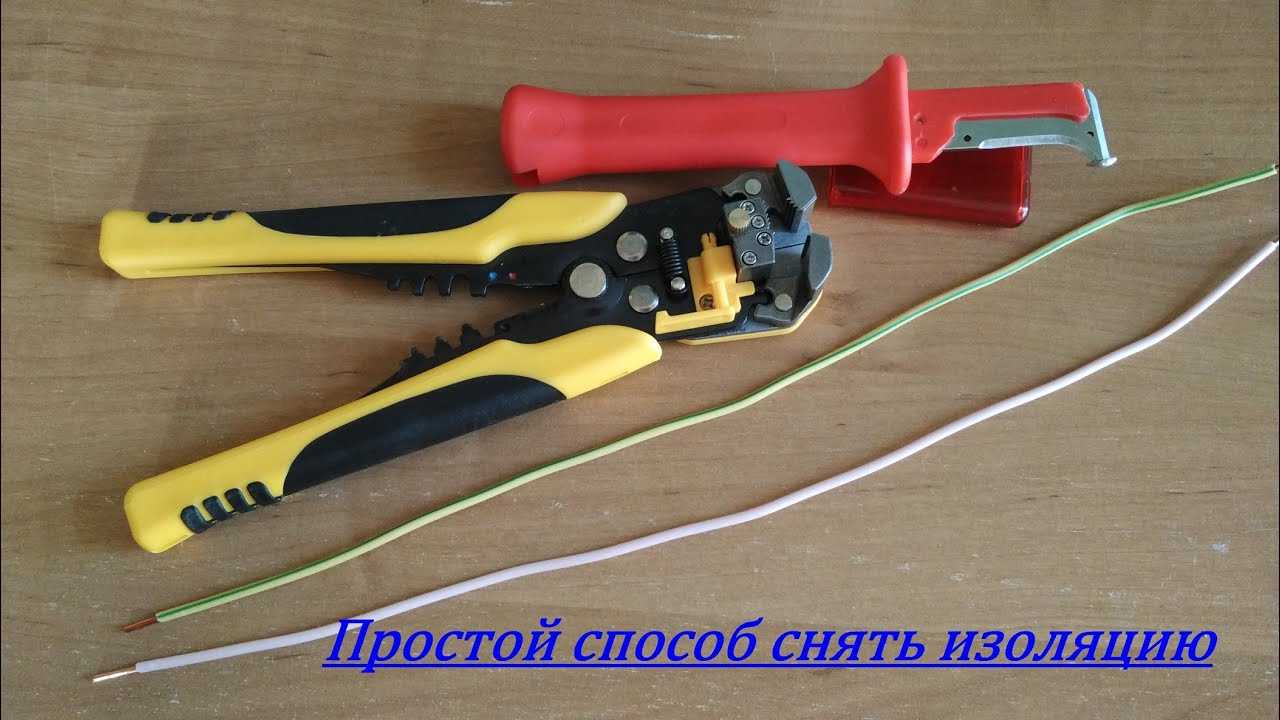

Применение специального инструмента — стриппера
Различают следующие виды стрипперов:
- простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
- полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
- автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.
Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.
Стриппер снимает оболочку одним движением без какого-либо вреда для жилы
Как очистить кабель от изоляции: несколько эффективных способов
Для удаления изоляционного покрытия применяется несколько методов:
- ручная зачистка;
- обжиг;
- применение специального оборудования.
Ручная зачистка предполагает использование ножа (подойдет обычный канцелярский или строительный нож) или молотка. Принцип работы достаточно прост: необходимо аккуратно разрезать изоляцию вдоль жилы, отвести ее в сторону и обрезать. Данный способ, позволяющий очистить провод, достаточно трудоемкий процесс и требует наличия навыков и опыта. А его применение рационально, если объем партии металлолома небольшой. В обратном случае оптимальной альтернативой станет оплавление.
Обжиг — достаточно эффективный метод быстро очистить медный или алюминиевый провод от изоляции. Однако при работе следует строго придерживаться техники безопасности. Оплавление необходимо проводить на улице или в хорошо вентилируемых помещениях, поскольку при нагревании обмотки выделяются токсины. Провод укладывают на горизонтальную поверхность и проводят паяльником вдоль изоляции. После оплавления она легко устраняется с помощью обычных плоскогубцев
Важно помнить, что данная техника, помимо плюсов в виде экономии времени, имеет и свои минусы, а именно негативное воздействие на экологию и здоровье человека. Кроме того, не рекомендуется обжигать тонкожильные провода, поскольку вместе с изоляцией выгорает и металл
Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер
Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией
Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер. Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией.
Автоматизировать и существенно ускорить процесс поможет стриппер. Чтобы очистить провод на цветмет, необходимо конец кабеля вставить в специальное отверстие, зажать ручки стриппера, чтобы перекусить обмотку, и потянуть проводник наружу, тем самым освободив от изоляции. Преимущества инструмента заключаются в простоте эксплуатации и возможности проводить очистку как толстожильных, так и тонкожильных проводов.
Для очистки крупных партий металлолома также применяют специальное оборудование, которые предоставляют в аренду сами пункты приема.
Меры безопасности
Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.
Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.
