Зачем нужно знать массу изделия
На первый взгляд этот параметр не очень существенен для проектирования небольших конструкций. Однако при выполнении расчетов основных характеристик возникает необходимость узнать нагрузки в точках сопряжение отдельных элементов. Сделать это без точных данных о массе каждого из них практически невозможно.
Помимо этого вес профильных прямоугольных труб напрямую влияет на их стоимость. Безусловно, для этого параметра учитывается трудоемкость изготовления, но и количество материала также существенно сказывается на себестоимости конечного продукта. Тем более, традиционно стальной прокат в больших количествах реализовывается не в м.п, а в тоннах. Причина этого – сложность подсчета количества изделий во время отгрузки. С помощью специальных измерительных комплексов эта процедура выполняется намного быстрее. Это является еще одной причиной, зачем нужно уметь рассчитывать, сколько весит метр стального изделия.
В итоге можно сказать, что масса стальной конструкции необходима для точного выполнения расчета, а также для определения себестоимости всего изделия. Только комплексный подход к выбору определенной конфигурации стального поката позволит выполнить любой проект не только на профессиональном уровне, но и с оптимальными финансовыми затратами.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1?, 2?) и/или долями дюймов (1/2?, 3/4?), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1? (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
6 | 1/8? | 150 | 6? | 900 | 36? |
8 | 1/4? | 175 | 7? | 1000 | 40? |
10 | 3/8? | 200 | 8? | 1050 | 42? |
15 | 1/2? | 225 | 9? | 1100 | 44? |
20 | 3/4? | 250 | 10? | 1200 | 48? |
25 | 1? | 275 | 11? | 1300 | 52? |
32 | 1(1/4)» | 300 | 12? | 1400 | 56? |
40 | 1(1/2)» | 350 | 14? | 1500 | 60? |
50 | 2? | 400 | 16? | 1600 | 64? |
65 | 2(1/2)» | 450 | 18? | 1700 | 68? |
80 | 3? | 500 | 20? | 1800 | 72? |
90 | 3(1/2)» | 600 | 24? | 1900 | 76? |
100 | 4? | 700 | 28? | 2000 | 80? |
125 | 5? | 800 | 32? | 2200 | 88? |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
10 | 3/8? | 17 | 16 | 16 |
15 | 1/2? | 21.3 | 20 | 20 |
20 | 3/4? | 26.8 | 26 | 25 |
25 | 1? | 33.5 | 32 | 32 |
32 | 1 1/4? | 42.3 | 42 | 40 |
40 | 1 1/2? | 48 | 45 | 50 |
50 | 2? | 60 | 57 | 63 |
65 | 2 1/2? | 75.5 | 76 | 75 |
80 | 3? | 88.5 | 89 | 90 |
90 | 3 1/2? | 101.3 | ||
100 | 4? | 114 | 108 | 110 |
125 | 5? | 140 | 133 | 125 |
150 | 6? | 165 | 159 | 160 |
160 | 6 1/2? | 180 | 180 | |
200 | 219 | 225 | ||
225 | 245 | 250 | ||
250 | 273 | 280 | ||
300 | 325 | 315 | ||
400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
8 | 1/8 | 10,30 | 5 | ||
10 | 1/4 | 13,70 | 6,35 | 8 | |
12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
38 | 1 1/4 | 42,40 | 31,75 | 34(35) | 32 |
45 | 1 1/2 | 48,30 | 38,00 | 40,43 | 40 |
57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
76 | 2 1/2 | 76,10 | 63,50 | 70,00 | 65 |
89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
стандартных | усиленных | стандартных | усиленных | ||
10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Как узнать вес профильной трубы – примеры расчетов
Профильные трубы применяются в разнообразных областях человеческой деятельности. В зависимости от предназначения они могут изготавливаться из различных марок стали, различаться по размеру и форме сечения, иметь разную толщину стенок.
Но все это многообразие имеет одинаковый способ реализации, который заключается в том, что цена требуемого куска зависит от веса погонного метра трубы. Далее разберем, от чего зависит эта характеристика и как вычислить вес профильной трубы.
От чего зависит вес профильных труб
Главным параметром, от которого зависит вес абсолютно каждого изделия — количество потраченного на его производство материала.
Параметры отражающиеся на весе м п профильной трубы:
- форма трубы;
- толщина ее стенок;
- ширина ее стенок;
- плотность примененного для производства металла.
Например, имеются две профильные трубы, размер которых одинаков, но одна изготовлена из стали, а другая из алюминия. Их вес будет разным, так как для их производства использовались разные виды металла.
Почему нужно знать вес профильных труб
Существует две основных причины необходимости вычисления того, сколько весит метр трубы. Одна из них была названа выше – это определение цены.
Другая причина обусловлена теми условиями, в которых эксплуатируются металлические профильные трубы. Как правило, они применяются в строительстве разнообразных объектов.
Например, для монтажа каркасов строительных систем, в мебельном производстве и для многого другого.
Обратите внимание
Инженер, вычислив удельный вес профильной трубы, сможет установить возможные нагрузки, которые она способна выдержать и нагрузки, оказываемые ей самой на расположенные под ней конструкции. Знание веса применяемых строительных материалов при возведении конструкций позволяет выполнить качественное проектирование построек различных видов.
Благодаря этому вероятность разрушения конструкции будет приближаться к нулю. От веса одного метра профильной трубы зависят и ее физико-механические характеристики.
Принимая во внимание особенности конструкции возводимого объекта, инженер выбирает наиболее подходящий тип материала. При выполнении расчетов нужного веса метра профильной трубы обязательно следует учитывать условия эксплуатации сооружения и его прямого предназначения
Специалист должен подобрать такой строительный материал, который одновременно будет решать две задачи: сможет прекрасно выполнять свое прямое предназначение, и не будет слишком дорогим, чтобы и возводимый объект в целом не получился чрезмерно дорогостоящим. Произвести точный расчет профильной трубы совсем непростая задача. Для этого нужно обладать специальными знаниями и некоторым опытом.
Способы вычисления веса профильной трубы
Производителями выпускаются профильные трубы квадратной или прямоугольной формы. Такой строительный материал обладает наилучшим сочетанием цены и прочности. При этом наиболее востребованными являются изделия имеющие размеры сечения 2x4, 4x4, 10x10 см.
Вес профиля имеющего одинаковые значения толщины стенок и размеры сечения всегда различен, в отличие от данного параметра стандартной круглой трубы. Даже те значения, которые даны в таблице веса погонного метра профильной трубы приведенной в ГОСТе, могут отличаться от реального веса, так как масса готового изделия может находиться в допустимых пределах.
Как выполняется вычисление веса прямоугольных профильных труб или каких-либо других, например, для отражения данного параметра строительного материала в технической документации сооружения?
Нагрузка на трубы круглого сечения
Применение
Круглые трубы можно встретить в любом месте. Опоры, стойки, колонны, емкости – это далеко не полный перечень использования обечаек (обечайка – металлический лист цилиндрической формы без торцов).
Кольцевой трубный профиль можно встретить при прокладке водо-, нефте-, газопроводов как в быту, так ив промышленных масштабах. Они – отличный материал для столбиков ограждений, ворот, калиток.
Благодаря наличию замкнутого контура, круглая труба обладает существенным преимуществом в сравнении со швеллерами, уголками аналогичных линейных параметров.
В результате деления первого параметра на второй, получил искомую прочность. После сравнения полученного параметра с допускаемым значением, взятого с таблицы, делают вывод о том, можно ли такую нагрузку давать на конкретный стояк, или нельзя.
Если число будет меньше допускаемого, то все хорошо. Но тут есть одно но: вычисления справедливые для растягивания, а не для сжатия.
Пользуемся калькулятором
Для варианта со сжатием круглой стойки, можно провести необходимые расчеты с использованием онлайн калькулятора.
Сначала необходимо ознакомиться с дополнительными понятиями. Сюда относят:
- Потерю общей устойчивости.
Проверка потери нужна для избегания огромных потерь иного типа. - Потерю местной устойчивости.
Речь идет о более раннем «заканчивании» жесткости стенок стояка при действии нагрузки на обечайку. Иначе говоря, труба начинает заламываться вовнутрь, а сечение круглого вида превращается в профиль неправильной криволинейной формы, что ведет к потере устойчивости.
Использование Excel
Существует специальная программа в Excel комплексной проверки расчета стояков относительно устойчивости и прочности. Основу данной программы составляют данные ГОСТа 14249 89. С ее помощью можно вычислить максимальную нагрузку на круглую трубу, а также усилия общего характера на обечайку круглого сечения.
В интернете можно часто встретить такие вопросы: «Какую нагрузку выдерживает круглая труба длиной 3, 4, 6 метров? Как это вычислить с помощью онлайн калькулятора? Можно ли это сделать самостоятельно?»
На эти и другие вопросы постараемся дать подробный ответ. Лучшим объяснением будет практический расчет величины вертикальной нагрузки на круглую трубу. Для примера, возьмем вертикальный круглый стояк диаметром 57 мм длиной 3 метра (чаще всего используется для обустройства навесов, гаражей, иных сооружений) и вычислим, какую нагрузку труба сможет выдержать.
Какие данные нужны
Алгоритм работы с программой состоит в следующем:
- Сначала нужно открыть ГОСТ 14249 89, из которого необходимо выписать первых 5 исходных значений. Для быстрого отыскания параметров воспользоваться примечаниями к каждой ячейке.
- Заполнить ячейки D8, D9, D10, вписывая в них линейные параметры стояков.
- В ячейки от D11 до D15 внести возможные нагрузки.
Важно! Если на обечайку будет действовать внутреннее избыточное давление, то значение наружного давления равняется нулю. Аналогично: при воздействии на стояк внешнего избыточного давления, параметр внутреннего давления также будет равным нулю
Важно! Помните, что примечания к каждой ячейке в столбце «Значение» содержат в себе ссылку номеров нужной формулы, необходимой таблицы или чертежа из ГОСТа 14249 89
Что получилось в результате
Нужно не только уметь пользоваться программой, но также уметь объяснить полученные результаты.
Необходимо сопоставить отношение действующей нагрузки к допускаемой: при получении числа, большего за единицу, труба – перегруженная. В противном случае – заданный вес стояк выдержит, при условии, что расчет нагрузки на трубу круглого сечения проведен правильно.
Важно! Пользователь должен увидеть значение суммарного влияния всех действующих сил и давлений
Труба 80х60х3
Главная->Справочник->Сортамент металлопроката->Труба профильная->Труба прямоугольная
Труба 80х60х4 Труба 80х40х4
Цена трубы прямоугольной 80х60х3
1. Вес теоретический по ГОСТ 30245-2003 одного 1 м/п – 6,13 кг
2. Отклонения стенки профильной трубы могут составлять идентичное отклонение по ширине заготовки по ГОСТ 19903. Отклонения по толщине не распространяются на места изгиба профиля (углы)
3. Отклонения по высоте, ширине профильной трубы согласно ГОСТ 30245-2003 должны составлять в процентном отношении: при высоте трубы пр. до 100 мм +/-1,0, не меньше +/-0,5 мм; свыше 100 мм +/- 0,8
4. В поперечном сечении профиля отклонения от угла в 90 градусов не должно превышать +/- 1,30
5. Профиль изготавливается длиной от 6,0 до 12,0 м
; по договорённости с покупателем профильная труба 80х60х3 может изготавливаться длинойот 4,0 до 13,0 п/м 6. Скручивание пр. трубы не должна укладываться в рамках 2,0 мм плюс 0,5 мм каждый 1 п/м
профиля согласно ГОСТ 30245
7. Временное сопротивление разрыву продольного сварного шва должно быть не менее 0,95
временного сопротивления разрыву основного металла
8. Прием и условия контроля приема продукции пр. трубы 80х60х3 см. ГОСТ 30245-2003 пункт №5
9. Гарантийный срок хранения профильной трубы 24 месяца с момента отгрузки заводом изготовителем в адрес заказчика
10. Маркируется профиль по ГОСТ 7566, маркировка должна содержать — товарный знак предприятия, название. — размеры пр. трубы. — номера плавок; — длину профиля; — количество профиля; — массу и номера пачек; — отметку ОТК.
Труба прямоугольная 80х60х3 6м Ст3пс5
В соответствии с международным стандартом отвечает EN 10219, имеет следующие характеристики: Ix (радиус инерции сечения по оси Х) = 70,5 см4; Wx (момент сопротивления сечения по оси Х) = 17,51 см3; Wpx (пластический момент сопротивления по оси Х) = 21,16 см3. Эти же показатели по оси Y имеют значения 44,89 см4; 14,98 см3 и 17,37 см3. Механические характеристики дают возможность рассчитывать нагрузки, которые в состоянии выдерживать прямоугольная труба и использовать ее максимально эффективно. Труба применяется в различных конструкциях во время строительства больших ангаров или складских помещений, дает возможность монтировать поддерживающие арки, имеющие возможность воспринимать большие нагрузки при минимальном собственном весе.
Изготавливается из конструкционных сталей, может заменяться строительными сталями при условии, что металл имеет такие же механические характеристики. Испытания на качество выполняются на месте изготовления, все данные заносятся в специальный акт качества. Партия не может превышать 60 тонн, каждая партия должна изготавливаться из одного ковш плавки. Покупатель имеет право выдвигать дополнительные условия по качеству и параметрам труб, все индивидуальные требования фиксируются в договоре. По толщине стенки относится к среднему классу, изготавливается методом горячей прокатки.
Труба 100х50х3 Труба 100х50х4 Труба 100х50х5 Труба 100х60х4 Труба 100х60х5 Труба 100х80х4 Труба 120х60х4 Труба 120х60х5 Труба 120х80х4 Труба 120х80х5 Труба 120х80х6 Труба 140х100х4 Труба 140х100х6 Труба 140х120х5 Труба 150х100х4 Труба 160х120х5 Труба 160х120х6 Труба 160х120х8 Труба 160х80х5 Труба 180х100х6 Труба 180х140х6 Труба 180х140х8 09Г2С Труба 200х100х5 Труба 200х100х6 Труба 200х120х5 Труба 200х120х6 Труба 200х160х5 Труба 200х160х6 Труба 200х160х6 09Г2С Труба 200х160х8 Труба 240х160х8 Труба 250х150х6 Труба 250х150х8 Труба 300х200х10 Труба 300х200х6 Труба 300х200х8 Труба 40х20х1,5 Труба 40х20х2 Труба 40х20х3 Труба 40х25х1,5 Труба 40х25х2 Труба 40х25х3 Труба 50х25х2 Труба 50х25х3 Труба 50х30х2 Труба 60х30х2 Труба 60х30х3 Труба 60х30х4 Труба 60х40х1,5 Труба 60х40х2 Труба 60х40х3 Труба 60х40х4 Труба 80х40х2 Труба 80х40х3 Труба 80х40х4 Труба 80х60х3 Труба 80х60х4
Продукция по ГОСТ 13663-86 и ГОСТ 30245-2012: различия
По внешнему виду отличить изделия, изготовленные по этим нормативным документам, не так просто. Мы укажем основные различия между ними в следующей таблице:
Показатели | Продукция по ГОСТ 13663-86 | Продукция по ГОСТ 30245-2012 |
Технология производства | Холодное и горячее деформирование (прокатка) цельных заготовок. | Гнутьё полосовых заготовок мерной ширины (штрипса) с последующей сваркой шва. |
Виды труб | Бесшовные и сварные. | Только сварные. Допускаются разрывы сварного шва. |
Назначение | Общее. Это означает, что при необходимости трубы могут быть использованы в трубопроводах подачи жидкостей и газов. Поэтому продукция проходит обязательные гидравлические испытания. | Конструктивный материал в строительстве и для изготовления промышленной продукции. Гидравлическим испытаниям готовая продукция не подвергается. |
Разные технологии производства также объясняют различия в сортаменте изделий. Размеры профильной трубы по видам мы покажем по отдельности.
Какую нагрузку выдерживает профильная труба
Нагрузка, которую выдерживает профильная труба, зависит от ее сечения, толщины стенки и характеристик стали, из которой ее изготовили. Также влияет и способ изготовления. Но все эти факторы учитывают только когда рассчитывают каркасы для зданий, пролеты мостов, фермы перекрытий и т.д. В менее ответственных конструкциях обычно ограничиваются тем, что оценивают уровень нагрузки, который может воздействовать на сооружение, а трубу берут примерно с 20% запасом по прочности. Это страховка «на всякий» случай.
Размер профильной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
40*40*2 | 709 | 173 | 72 | 35 | 16 | 5 |
40*40*3 | 979 | 231 | 96 | 46 | 21 | 6 |
50*50*2 | 1165 | 286 | 120 | 61 | 31 | 14 |
50*50*3 | 1615 | 396 | 167 | 84 | 43 | 19 |
60*60*2 | 1714 | 422 | 180 | 93 | 50 | 26 |
60*60*3 | 2393 | 589 | 250 | 129 | 69 | 35 |
80*80*3 | 4492 | 1110 | 478 | 252 | 144 | 82 |
100*100*3 | 7473 | 1851 | 803 | 430 | 253 | 152 |
100*100*4 | 9217 | 2283 | 990 | 529 | 310 | 185 |
120*120*4 | 13726 | 3334 | 1484 | 801 | 478 | 296 |
140*140*4 | 19062 | 4736 | 2069 | 1125 | 679 | 426 |
Несколько слов о нагрузках. Тут действует простой принцип: лучше перестраховаться и взять более «выносливую» трубу, чем переделывать все заново. Поэтому сбор нагрузок — очень важный этап в выборе сечения профильной трубы. В частном домостроении обычно из стального профиля делают каркас для сарая, беседки, навеса. В таких случаях надо учитывать массу снега. Именно он обычно становится причиной разрушений.
Размер прямоугольной трубы | Максимальная нагрузка (в кг) на пролет длиной | |||||
1 метр | 2 метра | 3 метра | 4 метра | 5 метров | 6 метров | |
50*25*2 | 684 | 167 | 69 | 34 | 16 | 6 |
60*40*3 | 1255 | 308 | 130 | 66 | 35 | 17 |
80*80*2 | 1911 | 471 | 202 | 105 | 58 | 31 |
80*40*3 | 2672 | 658 | 281 | 146 | 81 | 43 |
80*60*3 | 3583 | 884 | 380 | 199 | 112 | 62 |
100*50*4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
120*80*3 | 7854 | 1957 | 846 | 455 | 269 | 164 |
Из профильной трубы еще варят арки или перголы, каркасы для подпорных систем, собирают заборы. С арками надо вообще быть аккуратными. Они же обычно делаются под растения. При расчете к массе стволов/ветвей добавляйте еще снеговую нагрузку. А в летний период стоит учитывать зеленую массу и ветер. В таком сочетании нагрузки тоже не слабые.

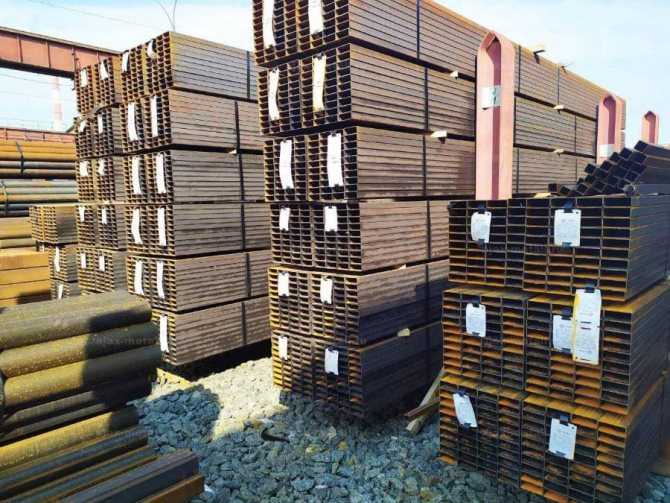

Стальная профильная труба: размеры, вес и сферы применения
Такие качества как небольшой вес, невысокая стоимость и практичность способствуют использованию в строительстве профильной трубы. Чаще всего её применяют при возведении спортивных сооружений, торговых павильонов, и таких сложных конструкций как ворота, заборы, садовая мебель.
Основное преимущество стальной профильной трубы – удобный монтаж и возможность быстро подогнать все детали сооружаемых конструкций. Имея небольшой вес, трубы обладают высокой стойкостью к перепадам внешней температуры.
При повышенных требованиях к надежности, точности и определенному весу при возведении объектов применение профильной трубы единственно верный вариант.
Форма профильной трубы может быть:
- прямоугольная,
- квадратная,
- овальная,
- плоскоовальная.
Круглыми такие трубы не производятся. Это их основное отличие от стандартной бесшовной электросварной трубы.
Для повышения устойчивости к воздействию внешней среды трубы покрывают антикоррозийным покрытием и производят из нержавеющей стали. Такие изделия используют в основном в химической и пищевой промышленности.
Профильные трубы производятся по следующим ГОСТам:
- ГОСТ 8639-82. По этому стандарту производят холодно- и горячедеформированные стальные бесшовные трубы, холоднодеформированные электросварные квадратные трубы.
- ГОСТ 8645-68. Стандарт позволяет производить холоднотянутые, горячекатаные бесшовные и электросварные прямоугольные трубы.

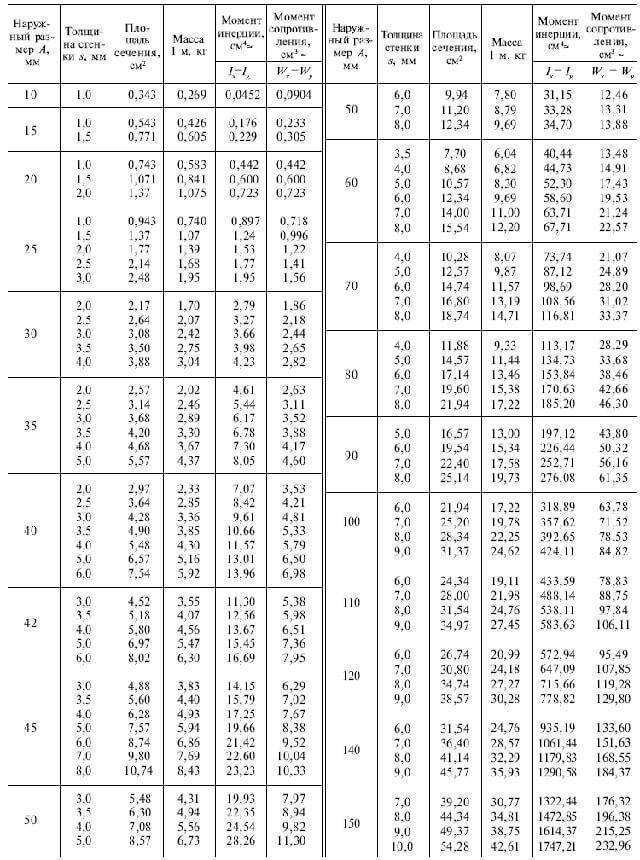

Габаритные параметры профильных труб
Размеры, вес и технические характеристики профильной трубы во многом отличаются. От различной их формы зависит и сфера их применения.
С помощью стальной профильной трубы квадратного сечения размером 200х200 мм или 150х150 мм и толщиной стенок до 6 мм создается надежная несущая конструкция здания. При толщине стенок от 6 мм до 12 мм достигается прочность и уровень нагрузок, как при использовании железобетонных конструкций.
Квадратные профильные изделия сечением 100х100 мм с толщиной стенок 6 мм используют для строительства каркаса загородного коттеджа.
Профиль квадратной и прямоугольной формы размерами 80х80 мм и 100х50 мм применяют при строительстве небольших сооружений, например торговых ларьков и других небольших промышленных сооружений. Толщина стенок трубы 5-7 мм. Такие конструкции способны выдерживать лишь небольшой вес.
Небольшие по размерам профильные трубы с размерами 20х20 мм или 40х25 с толщиной стенки до 2 мм можно легко обрабатывать. Из них делают садовую мебель.
Трубы стальные прямоугольные и квадратные применяют как при строительстве крупных промышленных объектов, так и в возведении загородных коттеджей и предметов домашнего обихода. Из профильной трубы изготавливают элементы балконов, ограждений и ворот.
На выбор профильных труб влияет несколько факторов:
- профиль (квадратный или прямоугольный),
- сечение изделия,
- несущая способность,
- вес материала.
Сортамент профильных труб прямоугольного сечения: гост 8645-68 видно из таблицы размеров и весов профильной трубы. Вот их некоторые технические характеристики.
Стальная профильная труба: размеры, вес и сферы применения Основное преимущество стальной профильной трубы – габаритные параметры профильных труб.
Как перевозить
Трубы небольшого диаметра перевозят увязанными в пучки. Их обязательно нужно закреплять в кузове автомобиля таким образом, чтобы они не двигались в процессе транспортировки по полу, не бились о борта и другие грузы, не выступал за пределы габарита автомобиля. Для этого используются доски, ложементы, специальные коврики, ригеля, специальные ремни, проволока (катанка). Двигающиеся пучки могут спровоцировать аварийные ситуации на дороге. Нельзя размещать пучки по диагонали, в открытых грузовиках можно перевозить трубы с размерами стенки не более 500 мм.
При перевозке крупных труб следует воспользоваться услугами опытного перевозчика и специализированными автомобилями.
