Распашные ворота для гаража своими руками

Виды распашных ворот

Рассмотрим различные варианты распашных ворот. Система может быть разных конструкций:

  • стандартная.

    Подразделяется еще на три подгруппы: одностворчатая. Такие конструкции редко пользуются популярностью. Чтобы их работа была бесперебойной надо будет надежно укрепить опоры, петли и раму изделия. Главный недостаток конструкции в необходимости большого пространства под открытие габаритной створки.

  • двустворчатая. Этот вид самый востребованный. Система состоит из двух равных по размеру створок.
  • двустворчатая с калиткой. Врезная калитка устанавливается в одной из створок. Проект распашной конструкции с калиткой следует оговорить с мастерами перед непосредственной установкой ворот.

складная.

Конструкция применяется для широких проемов. Створка может быть как одна, так и две. Складываются полотна по типу книжки. Также складной может быть только одна створка, вторая при этом будет оставаться стандартной.

Независимо от того, какой тип конструкции вы выберете, чтобы она была установлена правильно, советуем обращаться в крупные компании, которые специально для вас сделают чертеж будущих распашных ворот, а работу будут выполнять согласно пошаговой инструкции.

Типы по способу управления

Мы уже сказали ранее, что воротами можно управлять двумя способами: механическим и автоматическим. Каждый из них рассмотрим детально и разберемся в их нюансах.

Механический способ

Представляет собой ручное управление. Рабочий механизм монтируется с наружной стороны помещения. В случае стандартного оборудования предусмотрено наличие двух клавиш. С их помощью владельцы открывают и закрывают ворота. Чтобы загнать транспортное средство, придется выйти из него, чтобы открыть гараж.

Автоматический

Электрический ток – это то, без чего владелец гаража не сможет воспользоваться и подключить автоматический механизм.

Из особенностей электрического привода можно выделить блокировочную систему. Она срабатывает после закрывания гаража. После этого открыть ворота вручную ни с одной, ни с другой стороны не получится.

Чтобы снять блокировку, необходимо получить сигнальное оповещение с коммуникатора или нажать клавишу на гаражной панели. Но, есть небольшой нюанс – при отсутствии электричества сделать это не получится.

Решить проблему с электрическим сбоем можно следующими способами:

  • Использовать вспомогательный электрический источник питания. В этом может помочь наличие дополнительного запасного аккумулятора. Только это не спасет в такой ситуации зимой, в сильный мороз. Оптимальным вариантом решения проблемы будет установка генератора;
  • Ручной механизм снятия блокировки. Он не входит в комплектацию устройства, поэтому его придется заказывать и оплачивать отдельно;
  • Сочетать два вышеописанных способа. Это поможет достичь максимального эффекта работы от ворот и безотказного функционирования даже при отсутствии электричества.

Автоматический механизм фиксируется двумя способами:

  • На потолочной поверхности. Чаще всего этот метод применяют при оборудовании полотен небольшого размера. Обычно такие ворота устанавливают для гаражей под один транспорт. Механизм монтируют в 1-2 метрах от дверного проема. Рычагом закрепляют трос в верхней части полотна. Трос натягивает с помощью рычажной системы створку, приводя ее в движение;
  • Оборудование навального привода. Конструкция используется для крупногабаритных ворот. Механизм крепят вблизи торсионного вала. Чтобы работа не давала сбоев, необходимо установить цепной механизм. Двигатель заставляет двигаться вал, поэтому ворота начинают открываться или закрываться.

Как уже говорилось выше, работа контролируется двумя устройствами. Владелец сам может выбирать то, что ему удобнее: коммуникатор или смартфон.

Радиус действия не превышает 10 метров, поэтому управлять воротами можно прямо из машины. Для надежной защиты от злоумышленников, закодируйте радиосигнал. Все это касается управления посредством коммуникатора. Брелки пользуются спросом и востребованностью.

Если используется смартфон, то на него следует установить приложение. Оно работает только при подключенном интернете в режиме онлайн. Оно помогает удаленно следить за работой воротного сооружения. Приложение имеет некоторую схожесть с программами, которые используются для оборудования видеонаблюдения.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

  • Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
  • Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

Какие зазоры должны быть при сварке калитки?

По высоте нижний край должен отступать от земли на расстояние 10-20 см. В случае если калитка установлена в прямоугольную раму и имеет нижнюю перемычку. Зазор между перемычкой и калиткой выставляем около 5-20 мм. Для выставления зазора можно подложить под калитку железные пластинки. Зазор между рамой и калиткой должны быть одинаковыми с каждой стороны. Устанавливаем калитку в проем вплотную к любому краю, замеряем зазор с другой стороны и делим его пополам. Полученное значение и есть наш размер зазора.

Подбираем под полученный зазор пластинки. Их вставляем в проем между калиткой и столбом и фиксируем струбциной. Далее делаем отметки для приварки петель, отступив от верха порядка 200 – 240 мм.

Дальше все просто, прихватываем петли к каркасу и к самой калитке, зачищаем прихватки от шлака. Привариваем петли, первоначально выполнив горизонтальные участки. Вот так можно правильно приварить петли на ворота своими руками.

ый – Окраска металлических поверхностей

Все незащищенные металлические поверхности должны быть окрашены, для предотвращения коррозии элементов (образования ржавчины).

Необходимо выполнить подготовку поверхностей под окрашивание: поверхности очистить, обезжирить. Далее защищаемые поверхности требуется загрунтовать и окрасить. К примеру, это можно сделать эмалью ПФ-115 (ГОСТ 6465-76*) в 2 слоя по грунту ГФ-021 (ГОСТ 25129-82*).

ой – Облицовка рамы выбранным материалом

Если в качестве ограждения вы выбрали профнастил, то его следует крепить к раме с помощью саморезов в каждом гофре на каждом элементе рамы. Гофры профнастила следует располагать вертикально.

Для более полного представления о сварке ворот ознакомьтесь с видеоматериалами, в конце статьи.

Как оказалось, сварить ворота из профилированной трубы или уголка своими руками под силу почти каждому. Достаточно внимательно подойти к задаче, поэтапно её проработать и результат не перестанет вас радовать вас день ото дня на протяжении многих лет.

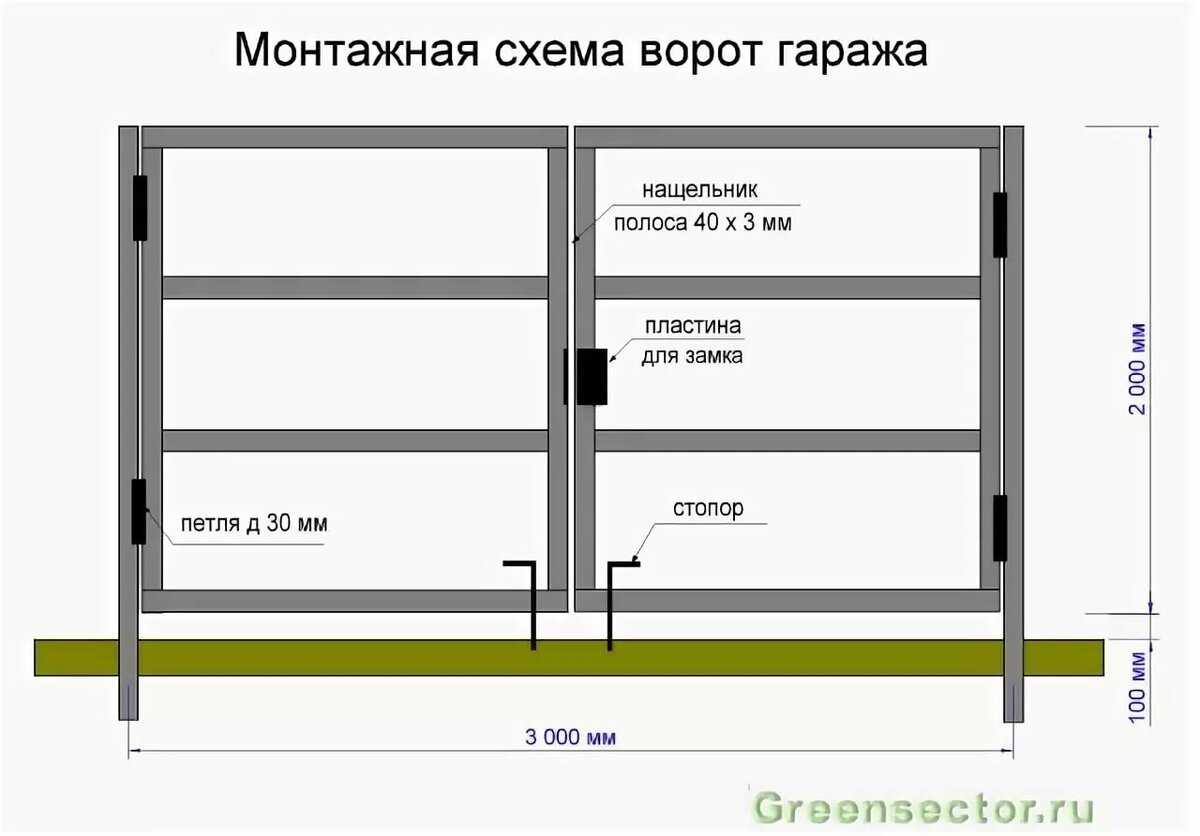

Монтаж распашных ворот

В идеале воротный короб надо монтировать в процессе сооружения гаража, когда стены на половину уже подняты из кирпича или блоков. Но в независимости от этого монтаж проводится по одной и той же технологии.

  1. Выкапываются ямы под стойки глубиною 0,5 м.
  2. К нижним краям стоек привариваются одна или две поперечины из арматуры или уголка длиною 10-20 см, назначение которых – выполнять функции удерживающих в бетоне элементов.

Подготовка стойки перед бетонированием ямы

  1. Снизу опор приваривают металлические пластины в виде пятака для упора на грунт.
  2. Полметровые концы стоек обрабатывают гидроизоляционным составом, к примеру, горячим битумом или закрывают рубероидом.
  3. Производится установка короба в ямы с точным выставлением в проеме, для чего используется строительный уровень.
  4. Стойки приваривают к закладным деталям, которые устанавливаются в процессе кладки стены. В качестве закладных часто используют арматуру диаметром 12-16 мм, длиною по 50 см. Шаг укладки – через каждые 6-8 рядов.
  5. Производится замес бетона из расчета цемент-песок-щебень в соотношении 1:2:2, если марка цемента М400.
  6. Заливка бетона в ямы с трамбовкой. Это делается не только для того, чтобы уплотнить бетонный раствор, но и для того чтобы выдавить из него воздух, попавший туда в процессе замеса. Воздушные поры – это снижение прочности бетона.
  7. Навешивать створки на короб можно после того, как бетон схватится и просохнет.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Как правильно варить петли на калитку.

Легче всего варить петли, когда к ним уже приварены пластины (ушки). Приварить их можно в вертикальном положении по месту. Но есть более простой способ для начинающих. Для этого необходим уголок, внутрь которого укладываются электроды. На электроды укладывается сама петля и пластины. Дополнительно вставим еще два обрезка пластины для надежной фиксации петли.

Делаем короткие прихватки длинной до 10 мм для фиксации. Значение тока лучше выставить повыше чем для сварки каркаса на 10-15%. Вытаскиваем нашу петлю из кондуктора и провариваем по наружной стороне. При сварке не совершаем колебательных движений электродом. После провариваем петлю с внутренней стороны (там, где стоят прихватки). Теперь можно приварить петли непосредственно к калитке.

Материал для изготовления ворот

В производстве распашных ворот используются следующие материалы:

  • ковка;
  • сэндвич-панели;
  • металлический профильный лист;
  • поликарбонат;
  • дерево.

Профнастил

Первый критерий, которым нужно руководствоваться при выборе материала для распашных ворот – назначение конструкции. Если вы планируете устанавливать автоматику, то вполне закономерно выбрать легкие материалы – поликарбонат или профнастил. Кстати, металлопрофиль (профнастил) – отличный материал по все параметрам представляет собой листовой металл: универсален, экономичен и надежен в эксплуатации.

Металлические ворота

Кованые металлические распашные ворота – безусловная эстетика и шик, но установить их  своими руками достаточно сложно: здесь необходимы навыки и определенное умение.

Сэндвич-панели

Сэндвич-панели используются в качестве прослойки между стальными листами. Конструкции из этого материала идеально впишутся в любой дизайн экстерьера. Секрет популярности панелей – огромный выбор отделки и конфигураций.

Несомненным плюсом является не только многообразие цветовой гаммы, но и качественные имитации под натуральное дерево.

Поликарбонат

Поликарбонат – идеальный материал для распашных ворот, если вы задумали их сделать своими руками. Он легок и податлив в работе, надежен и долговечен в эксплуатации. А основной минус – достаточно высокая стоимость.

Деревянные ворота

Распашные ворота из дерева – традиционная классика. Однако она не всем по карману в силу дороговизны материала. Самые роскошные ворота – это, конечно, дубовые. Но вполне можно использовать и хвойные породы и лиственницу.

Линейный винтовой распашной двигатель

Также можно сделать своими руками автоматическое открывание распашных ворот с использованием более распространенной модели мотора. Они имеют большой запас повторений. Линейные винтовые двигатели часто выглядят как длинный, тонкий корпус мотора без рычага. Однако рычаг находится внутри устройства и представляет собой резьбовой вал. Это видно по широкой щели в корпусе двигателя затвора.

Точка крепления ворот имеет внутреннюю резьбу и крепится на резьбовом рычаге. Мотор затвора вращает вал, и поскольку точка крепления зафиксирована на затворе, он привинчивается вдоль вала и толкает затвор, как открытый, так и закрытый.

Как и поршни, линейные винтовые двигатели требуют тщательного выравнивания во время установки. Это также мощные механизмы, способные автоматизировать большие металлические распашные ворота с калиткой с электроприводом. Нагрузка при этом может быть до 250 кг.

Автоматические ворота и привод своими руками

Главным достоинством автоматических распашных ворот является возможность дистанционного открытия-закрытия, то есть при помощи пульта управления. Комфорт автоматизации особенно ощущается в зимнее время, когда хозяину домовладения или гостям не приходится контактировать с холодной конструкцией.

Установить электропривод на ворота не просто, но если учесть створки касательно высоты столбов и применить створочные упоры, электродвигатель станет залогом успешного функционирования всей конструкции.

Комплект автоматики обычно содержит несколько устройств:

фотоэлементы – 1 уп.;

блок управления – 1 шт.

Электропривод для ворот, собранный своими руками, прочен, долговечен и скор в эксплуатации. Он открывает ворота примерно за 15 секунд.

Пример электропривода для ворот

Но если по ходу движения створок появится какое-либо препятствие, автоматика перестанет работать

Отсутствие преград перед проемом – важное условие долговременной службы ворот. Малейшая помеха приведет к сбою в работе устройства и заклинит створки. При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод

По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В

При сборке самодельного привода используют механизм спутниковой антенны – его червячная передача заменяет полноценный электропривод. По сравнению с магазинным вариантом поворотный двигатель более экономичен, т. к. питается от напряжения 36 В. Магазинная автоматика тянет 220 В.

Для сборки электропривода своими руками, при помощи которого будут открываться ворота, необходимо запастись парой рабочих приводов с длинными штоками, пультом и трансформатором с диапазоном мощности 36 – 40 В. Пульт понадобится для открытия-закрытия конструкции. Он должен работать в радиусе 50 м. Еще понадобятся два брелка для охранных устройств и токовое реле. Без него автоматика сломается или перегреется.

Для самостоятельной установки электропривода нужен инструментарий:

Автоматические врата отличаются от распашных тем, что имеют электропривод. Устройство выпускают в двух вариантах – линейном и рычажном.

Какой же из них выбрать? Подходящую автоматику определяют по замеру промежутка, разделяющего внутреннюю сторону столба и петлю. Для значения до 1,5 см используют дешевый линейный привод. Для больших показателей вплоть до 3 см подходит рычажный тип.

Определившись с приводом, выбирают комплект. При этом руководствуются шириной створки и возможными ветровыми колебаниями. Например, средняя ветровая нагрузка на местности равняется 40 кг/ м. Для ворот из профнастила со створками 2 х 2 м нагрузка составляет 160 кг (2 х 2 х 40). К этому значению приплюсовывают действительный вес одной створки (допустим, 100 кг). Итого – 260 кг. Учитывая запас прочности, привод подбирают на створки весовой категории 400 – 800 кг.

Комплектующие для автоматических откатных ворот

Также рекомендуется учесть интенсивность открывания, т. е. сколько машин пропустит конструкция за 1 час. Этот параметр прописан в техпаспорте. Указан он в процентах.

При установке электропривода применяют его так. Если створка открывается за 15 секунд, то на закрытие уходит такое же время. Итого 30 секунд. Если прописанная в техдокументации интенсивность составляет 25 %, их выделяют из количества минут в часе (60 х 25 % = 15). Превратив 15 минут в секунды, получаем значение 900. Делим его на 30 и получаем 30. Таким образом, в течение каждого часа ворота проделают свою работу 30 раз. Для частного дома такая пропускная способность может оказаться лишней, а для солидного предприятия – слабоватой.

Важным моментом является легкость движения створок. Когда столбы и петли стоят идеально ровно и петли хорошо смазаны, ворота будут работать исправно. Но зимние погодные условия способны создавать дополнительное сопротивление. Отсюда вывод – привод надо брать с запасом мощности.

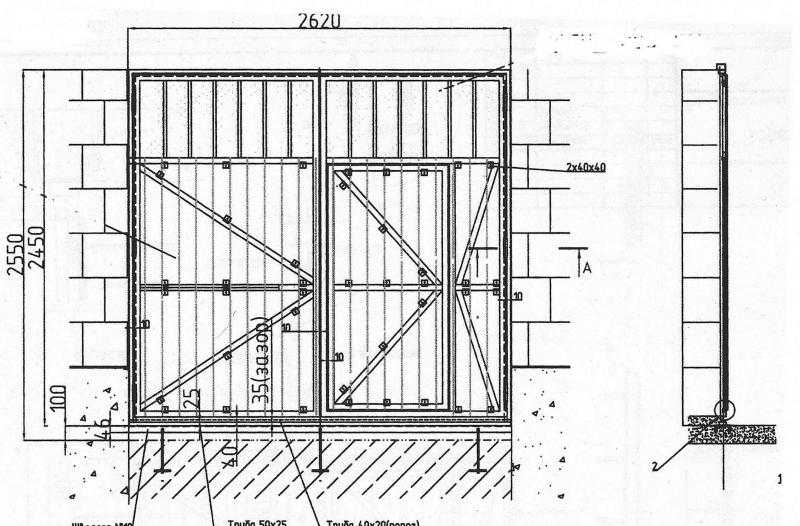

Свариваем створки распашных ворот

Так как правильно сваренные ворота не должны иметь перекосов каркас собирают на сварочном столе. Если его нет, нужно подготовить ровное место на земле. Работа проводится поэтапно:

У подготовленных для внешней рамы труб торцы срезают под углом 45?. Места сваривания зачищают до металла.
Трубы складывают в прямоугольник на ровной поверхности, где будет проводиться сварка ворот. Правильность наружных и внутренних углов проверяется угольником и замером диагоналей. Допустимое расхождение не больше 2 мм. Положение по горизонтали проверяется уровнем. Для надежности конструкцию перед тем как сваривать скрепляют угловыми струбцинами.
Прихватывают углы, повторно проверяют их правильность, сваривают сплошными швами.
В середину рамы приваривают горизонтальную поперечину. В получившиеся две части вставляются диагональные распорки

У такой конструкции высокая прочность достигается при минимальной затрате материала, что немаловажно, если ворота сваривать с приложением своих рук.
Со швов сбивается шлак, проводится зачистка болгаркой. Сваренные стыки необходимо проверить на герметичность, так как попавшая внутрь вода ускорит процесс коррозии, а зимой при замерзании может разорвать трубы.

Калитку сваривают аналогично из того же профиля что и ворота или меньшего сечения. Если для экономии места предполагают врезать ее в створку, в качестве опоры можно использовать одну из труб каркаса.

В середину рамы приваривают горизонтальную поперечину и от нее две диагональные распорки — прочная конструкция при минимальных затратах

Распашные ворота: виды и особенности конструкции

По конструктивным особенностям различают двуполые и одностворчатые ворота. Зачастую в гаражах, ангарах и складах используют комбинированный вариант — с двумя створками и калиткой. Так существенно экономится территория и материалы для устройства отдельного входа.

В гаражах обычно ставят ворота с двумя створками и калиткой

В большинстве случаев мы встречаем конструкции из металлических листов или деревянного штакетника и только в некоторых общественных местах (больницах, государственных организациях и учреждениях, школах, детских садах и т. д.) — кованые, трубчатые или решётчатые. Также они могут быть механическими и автоматическими.

  1. Металлические ворота могут изготавливаться из профнастила, алюминиевых (дешевле, но имеют меньший срок эксплуатации) или стальных листов толщиной от 1 до 5 мм. Последние устойчивы к различным повреждениям, но очень тяжёлые, поэтому для них необходимы более прочные опорные стойки. Распашные ворота из профнастила — прекрасный образец надёжной, прочной и эстетически привлекательной конструкции, которую можно сделать практически за несколько дней из минимального количества материала. Недостаток металлических ворот — подверженность коррозии при недолжном уходе.

  2. Деревянные изделия прочные и надёжные, имеют прекрасный вид. Их плюсы — приемлемая цена и длительный срок службы, а минусы — низкая степень огнеупорности и подверженность гниению.

  3. Очень часто можно встретить комбинированный вариант — стальные опоры с металлическими створками, обшитые деревянными досками, которые также служат и дополнительным элементом прочности.
  4. Автоматические распашные ворота с электроприводом упрощают процесс их открывания и закрывания, так как это не приходится делать вручную. Принцип действия электропривода заключается в работе редуктора, который и приводит в движение рычаг, управляющий распашными воротами. Обычно в комплектации автоматической установки предусмотрена сигнальная лампочка, электрический блок, фотоэлементы и сам замок.

Электрические приводы в автоматических конструкциях делятся на три вида:

  1. Рычажковые. Они оснащены изогнутым рычагом, который приводит створки в движение. Это простой и недорогой привод, который отвечает всем требованиям прочности и надёжности. Он позволяет открывать ворота весом около 1 тонны.

  2. Подземные. Они довольно сложны в установке и последующем обслуживании, поэтому редко используются.

  3. Линейные. Они придают распашным воротам эстетичный вид благодаря тому, что рычаг плотно монтируют к металлическому или деревянному полотну. Они имеют большой запас мощности, поэтому дороже рычажковых.

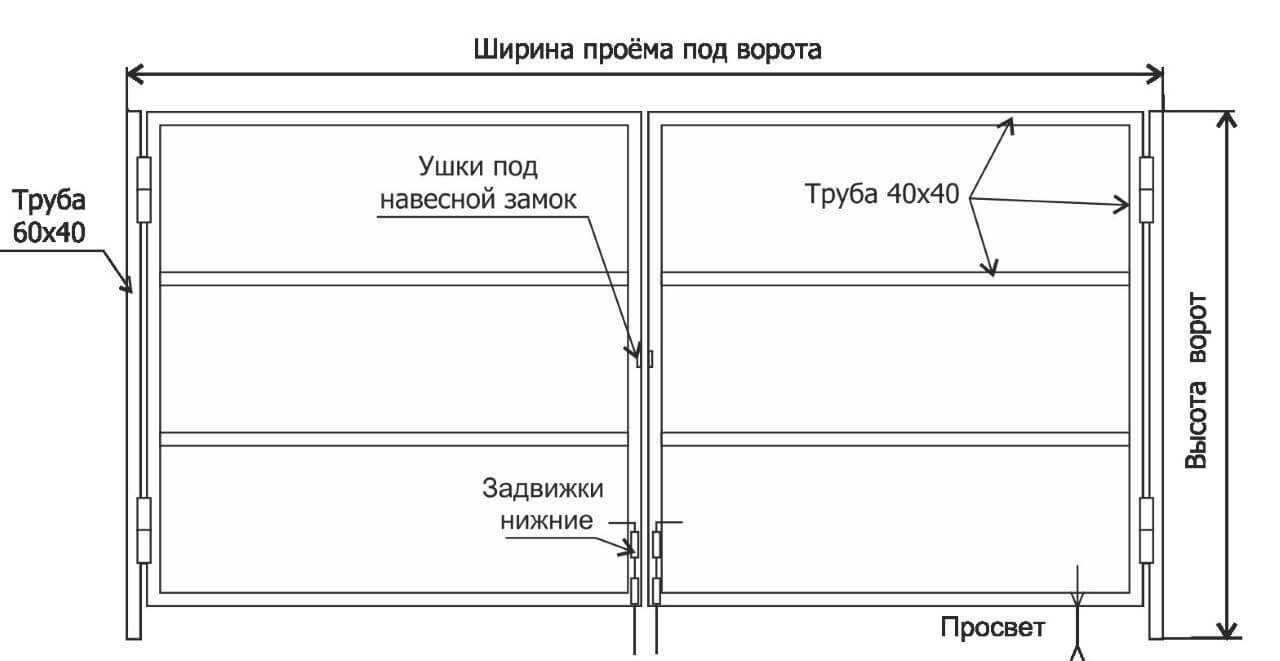

Устройство распашных ворот

Конструкция состоит из каркаса из круглой или квадратной трубы определённого диаметра и сечения и створок, в каждой из которых может быть:

  • одна или две прожилины по горизонтали для усиления прочности конструкции;

  • одно горизонтальное и два диагональных ребра жёсткости.

Оптимальная ширина ворот 3 метра. Этого расстояния достаточно для въезда любого вида легковой машины и даже грузового автомобиля. Высота ворот без учёта подъёма над грунтом обычно достигает 2 м.

Характеристики распашных ворот

В продаже представлены как одностворчатые ворота, подходящие для узких участков, так и двустворчатые, которые зачастую лучше сделаны и гарантируют большую безопасность и долговечность.

Откатные ворота из-за своей конструкции имеют ограниченную конструкцию, поэтому любители классических стилей и оригинальных узоров вряд ли найдут среди них подходящую модель.

Им больше понравятся красивые распашные ворота, которые предлагают большой выбор различных вариантов и стилей, как классических, так и современных. У них часто есть интересные украшения, которые позволяют сделать ограду более заметной и красивой.

Стоит помнить, что забор и ворота должны гармонировать со стилем построек на участке. Богато украшенные резные ворота не будут хорошо смотреться рядом с домом, выполненном в современном минималистском стиле.

Правила требуют, чтобы ворота устанавливались таким образом, чтобы они открывались внутрь, поэтому распашные ворота можно устанавливать только на участках с длинными подъездными путями, где они не будут препятствием.

Что еще говорит в пользу выбора распашных ворот? Цена, безусловно, является одним из важных факторов, поскольку такие конструкции относительно дешевле массивных современных откатных ворот.

Конечно, распашные ворота и самые дешевые, но их использование в долгосрочной перспективе может быть проблематичным.

Конструкции

Чтобы сделать простейшую конструкцию ворот из профлиста, понадобятся 2 распахивающиеся створки на крепком основании. В качестве опоры, на которой с помощью петель они крепятся, необходимо использовать стальные трубы – прямоугольные, круглые или Т-образные, которые углубляются в землю с заливкой бетонного фундамента. Рама ворот может быть с верхней горизонтальной перекладиной или без нее. В первом случае весь каркас получится более жесткий, но тогда будет ограничение по высоте и во двор не смогут заезжать высокие машины.

Створки ворот, кроме самой рамы, имеют перемычки для придания большей жесткости. Они могут быть расположены горизонтально, наискосок или крестообразно, какую схему изготовить, зависит от предпочтений хозяина. Главное, чтобы их было достаточно для жесткой конструкции, например, при высоте 2 м достаточно установить пару горизонтальных перемычек на одинаковом расстоянии от краев рамы.

Основание, на которое крепится рама ворот из профнастила, может быть изготовлено в виде массивных столбов из облицовочного кирпича, бетона или бута. В этом случае вся конструкция приобретает совершенно другой внушительный вид и становится намного прочнее. А профилированный лист сочетается практически с любыми строительными материалами.

Металлический запор для таких двухстворчатых ворот устанавливается с внутренней стороны в нижней части створок. Он предназначен для фиксации ворот в закрытом положении.

Замок для распашной конструкции можно выбрать из нескольких вариантов. Простейший вид – это металлический шпингалет, который можно найти в любом строительном магазине или изготовить самому из подручных материалов. Другой способ надежного закрытия – это сдвижной запор из петель и оцинкованной задвижки с ручкой. Если не хочется мудрить, то есть возможность просто приварить к створкам с внутренней стороны две петли и повесить на них походящий навесной замок.

Интересным решением будет проект автомобильных ворот со встроенной калиткой. Такая конструкция позволит сэкономить место для проема в заборе, но каркас будет иметь более сложный вид. Для калиточной рамы в одной из створок надо делать дополнительные вертикальные перемычки, стоит заранее создать подробный чертеж с размерами и рассчитать всю нагрузку.

Одностворчатые распашные ворота для машины делают редко: на одну большую створку приходится слишком большая нагрузка. Да и открывать их сложнее, поэтому лучше использовать традиционный вариант.

Оригинальны идеи раздвижных автомобильных ворот из оцинкованного профиля, которые для открытия-закрытия двигаются в вертикальной плоскости вдоль забора. Сложность заключается в том, что для них надо установить направляющие рельсы и приварить ролики для движения, а для мягкого хода использовать пружины или амортизаторы. Зато открывать их будет легко, они экономят свободное пространство.

Раздвижные ворота примечательны тем, что их легче сделать автоматическими, чем распашные. Достаточно монтировать электрический привод и подключить его к подвижному механизму. Работу можно обеспечить полностью дистанционным вариантом и открывать/закрывать ворота, не выходя из машины, что особенно удобно в непогоду.

Достоинство раздвижных ворот состоит еще и в том, что для них достаточно одной створки. Надо просто сварить раму из металлического профиля, добавить ребра жесткости и обшить каркас профлистом.

Симпатичную конструкцию ворот из профлиста можно создать, повесив над ними небольшую крышу или арку из того же материала. Кроме красоты, она будет еще и полезной – защищать замок, запор и другие металлические детали от дождя.

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой

Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

Для стандартной рамы понадобится следующий материал:

  • периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
  • внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см. Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу

Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком - к створке. Если она сплошная - нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Сайдинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
