Душевой трап: элементы, порядок установки своими руками

Все, что нужно для монтажа

Установить трап или несколько трапов в душе можно и самому, но для этого нужны профессиональные строительные навыки. Все потому, что данная конструкция монтируется на этапе закладки чистового пола.

Поэтому логичнее будет предусмотреть такую конструкцию на этапе проектирования санузла либо в проекте его перепланировки – капитального ремонта.

В первую очередь необходимо обеспечить доступ к канализации. Без этого монтаж такой конструкции – бессмысленная трата времени и денег.

Паркет – популярное покрытие, которое отошло на второй план. Качественная имитация дерева и большой ассортимент кафеля делает напольную плитку рациональным вариантом.

Пол должен быть очищен до основания – чернового пола, но прежде чем приступать к работе, стоит позаботиться обо всех необходимых материалах. Помимо трапа с комплектом крепежей вам понадобится:

цементно-песчаная смесь (сухая);
гидроизоляционная мембрана;
демпферная лента;
комплект пластиковых труб;
керамическая плитка, кафель или мозаичная сетка с антискользящим покрытием;
плиточный клей;
затирка швов;
герметик.

Кроме того, если вы желаете поднять уровень пола либо просто его утеплить, используйте листовой пенополистирол. Его толщина должна быть не менее 5 см.
Что касается цементно-песчаной смеси, то ее берут в расчете 5 кг на 1 м2. Такое количество берется плиточного клея.

Совет: Гидроизоляционную мембрану с успехом заменит мастика в расчете 3 кг на 1 м2.

Для чего нужен трап для душа

Трап – это сантехническое устройство для отвода потока воды в канализационные трубы, скрытое под кафельной плиткой. Кроме того он выполняет еще ряд важных функций:

препятствует образованию засоров при помощи фильтрующих механизмов;
обеспечивает герметичность с плиткой или другим напольным покрытием;
защищает от зловонных запахов канализации.

Душевая кабина без бортиков Существует несколько разновидностей трапов.

По тому, из какого материала изготавливают, можно выделить следующие виды:

чугунные. В основном применяются на производстве, в связи с долговечностью и устойчивостью к механическим повреждениям. Не получили широкого распространения среди потребителей из-за большого веса и высокой стоимости.
из нержавейки. Применяются как в частных, так и промышленных сооружениях. Используют в тех случаях, когда к помещениям предъявляются высокие санитарные требования.

Трап для душа из нержавейки

пластиковые. Наиболее распространенный вариант для жилых квартир. Главными плюсами таких трапов является: низкая стоимость, долгий срок эксплуатации и высокая прочность.

По форме классифицируют следующим образом:

квадратные;
круглые;
прямоугольные.

По конструкции направления стока воды, выделяют:

горизонтальные. Вода напрямую попадает в канализацию по трубе, спрятанной под половым покрытием.
вертикальные. Менее популярный вид трапа. Вода сперва попадает в специальное углубление, а уж затем по трубам в канализационный стояк.

Вертикальный трап для душаПо конструкции сифона:

с гидрозатвором. Главный недостаток такой модели: если долго не включать воду, то в помещение проникают канализационные запахи.
с сухим затвором. Помимо того, что такой вид имеет водную заслонку, у него есть и затворы, которые опускаются под действием собственного веса, из-за чего они постоянно закрыты и не пропускают посторонние запахи.

При покупке обязательно проверьте, чтобы трап для душа был прочным, целым, не имел трещин и сколов.

Последовательность выполнения работы

Итак, трап в душевой — это оптимальное решение для оформления слива. Сделать его монтаж можно самому. Этот процесс предусматривает такую последовательность работ:

Измерение расположение трапа. Для этого понадобится рулетка.
Соединение изделия со сливом канализации. Делается это при помощи труб. Их уклон должен составлять около 3 см.
Монтаж теплоизоляционного слоя.
Заливка бетонного раствора. По СНиП слой не должен превышать 4 см. То есть нужно, чтобы раствор доходил до фланца трапа. Если слив душа будет устанавливаться без теплоизоляционного слоя, то необходимо вылить соответствующее количество бетонного раствора. После этого ему нужно дать время хорошо высохнуть.
Так как слив в ванной должен быть гидроизолирован, то из специального рулонного материала необходимо сделать прокладку для фланца. Ее диаметр должен быть несколько больше размера детали.
Крепление верхней части фланца. Она просто укладывается на гидроизоляцию и фиксируется к нижнему компоненту.
Защита стяжки от влияния влаги. Гидроизоляционная пленка должна заходить немного на стены.
Монтаж сифона.
Монтаж направляющих реек, которые изготавливаются из пластика. Они нужны для того, чтобы заливка бетона производилась правильно. Благодаря им вы сможете выставить уклон слива поверхности.
Заливка второго слоя бетона. Учтите, что сделать это нужно так, чтобы поверхность стяжки находилась несколько ниже высоты сифона. Так как впоследствии вам нужно будет положить плитку.

При помощи специальных направляющих формируется уклон в полу

Обратите внимание на гидроизоляцию, которая укладывается частично на стены для создания своеобразного корыта

Рейки необходимо оставить в слое раствора. Они будут служить деформационными швами.

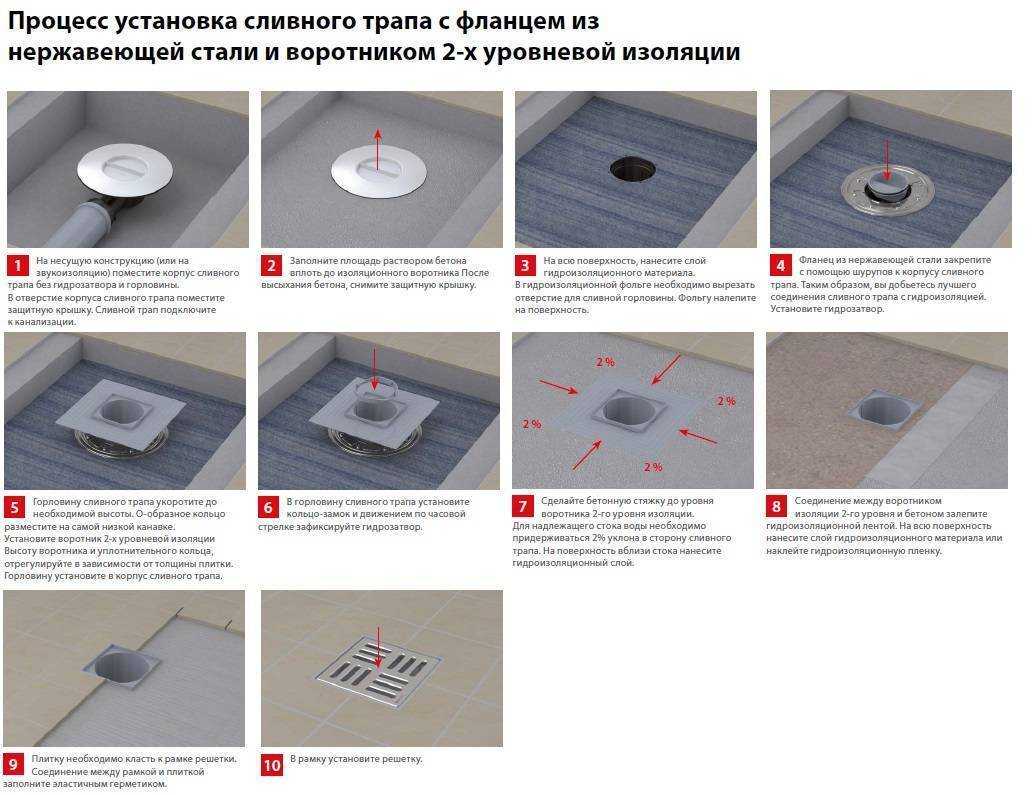

Процесс установки душевого трапа

Решетку, установленную над трапом можно защитить при помощи обычного скотча.
Укладка плитки.
Затирка межплиточных швов и герметизация стыков.
Монтаж защитной решетки.

Эти работы вы можете проделать самостоятельно. Если будете учитывать все указанные выше нюансы, то ваш душ будет не только красивым, но и практичным.

Какие виды трапов бывают?

Прежде чем установить устройство на слив в ванной, необходимо разобраться в разновидностях этих изделий. Нужно отметить, что они могут различаться не только по конструкции, но и по форме, и даже по высоте. Например, в магазинах вы можете найти трап для душа в форме круга, прямоугольника, а также квадрата. Что касается конструкции, то можно выделить линейные, точечные и пристенные изделия. Первый тип может быть использован по краям ванной комнаты или в углах.

Самыми распространенными считаются точечные устройства. Дело в том, что они могут размещаться в любом месте душевой кабины.

Если вы решили на полу укладывать плитку, то можно приобрести вертикальный или горизонтальный трап.

Слева горизонтальный, справа — вертикальный трап для душа

Но тут следует обратить внимание на направление той трубы, которая подходит к канализационному сливу на полу. Что касается гидрозатвора, то он может быть:

Что касается гидрозатвора, то он может быть:

Обычный. Его особенностью является то, что он образуется прямо в сифоне. Однако если душ долго не включается, и вода высыхает, то неприятный запах будет возвращаться в помещение.
Сухой. Это устройство является самым приемлемым. Сухой тип гидрозатвора обладает основным преимуществом: он способен полностью изолировать канализацию от комнаты.

Важным параметром в выборе трапа является его высота. От этого значения зависит, нужно ли будет поднимать уровень пола душа. При этом большая высота изделия может обеспечить лучшую пропускную способность. Оптимальным вариантом будет трап, который можно регулировать.

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией. По конструкции все они делятся на три типа: точечный, пристенный и линейный.

трап для душа

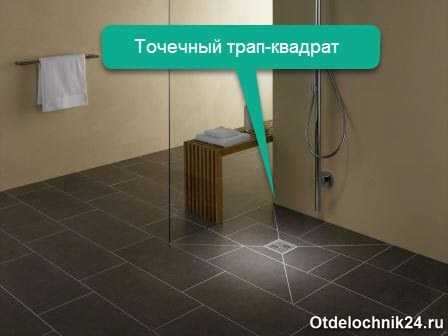

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Особенности и разновидности устройства душевых без поддона

У душевой на полу без кабины и поддона множество преимуществ. Например, она стильно смотрится и продолжает дизайн всей ванной комнаты. На фото это хорошо видно. Можно сделать современный дизайн ванной комнаты, собрав конструкцию душевой своими руками. Кроме того, у такой конструкции хорошая звукоизоляция.

Обычно пол и стены в ней выложены кафелем. Это обеспечивает хорошую теплопроводность и низкий уровень шума.

Душевая без поддона и кабины должна иметь хорошую гидроизоляцию. Это — один из этапов монтажа всей конструкции, и в пошаговой инструкции для установки душевой без поддона со сливом в полу, которая приведена далее, подробно описано, как и в какой момент сделать гидроизоляцию, чтобы она хорошо выполняла свои функции.

Стандартный размер подобной душевой 1 на 1 м. Но допускаются варианты. Она может быть вытянутой прямоугольной формы либо квадратной, просто большего размера.

Перед началом работ следует нарисовать чертеж

Важно предварительно знать схему канализации, чтобы определиться с местом стока. Его при желании можно перенести с края кабины в центр

Также читайте: Что лучше выбрать ламинат или паркетную доску

Для создания душевой без поддона есть 2 варианта того, как сделать слив в полу: с подиумом в виде чаши или с трапом, для обоих вариантов далее приведена пошаговая инструкция с фото и советы.

Душевая с трапом

Душевая без поддона с трапом и со сливом в полу подходит не для каждого помещения из-за сложности монтажа, а то, как ее сделать своими руками, можно изучить в пошаговой инструкции, которая следует далее.

Для установки душевой с трапом нужно предусмотреть стяжку необходимой толщины, лучше это сделать на стадии строительства. Иначе придется углублять или поднимать пол в ванной комнате, либо делать ступеньку.

Перед началом монтажа важно определить размеры душевой, после нарисовать чертеж с разметкой трапа и коммуникаций (прокладки сифона). Важно: чем ближе запланированное место установки трапа к канализационной трубе, тем легче будет проходить слив воды и процесс монтажа потребует меньше времени и затраченных деталей

Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид). В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик.

В этом варианте допустимы 2 разновидности конструкции слива:

Точечный.
Линейный.

О том, как сделать душевую без поддона с точечным и линейным сливом в полу, далее есть подробная пошаговая инструкция.

После того как смонтирован трап и выложены необходимые технически слои:

Бетонное основание.
Пенополистерол.
Стяжка (1 слой).
Гидроизоляция.
Стяжка (2 слой).

Можно приступать к декоративной отделке кафельной плиткой. Ее укладывают под небольшим углом с наклоном к сливу.

Для душевой такого типа можно предусмотреть двери. Они обычно навесные на петлях, стеклянные. Необязательно делать их герметично прилегающими к полу.

Универсальный вариант с подиумом в виде чаши

Вариант с подиумом в виде чаши подходит для любого помещения. Монтаж такой душевой не потребует поднятия уровня пола или углубления для монтажа стока. Его особенность в том, что подиум возвышается над уровнем пола, возводятся небольшие бортики. Пол в душевой выкладывается кафелем под наклоном.

Здесь можно оставить слив сбоку, там, где выведена сливная труба, или перенести его в центр душевой. В этом варианте чаще всего выбирают точечный вид монтажа слива. Для установки подиума используют металлический каркас или выкладывают по периметру бортик из кирпичей.

Виды душевых трапов

Ассортимент строительных магазинов предлагает большой выбор трапов для душа. Они отличаются формой сливной решетки, общей конструкцией и высотой. Рассмотрим основные виды по форме решетки:

Квадратные.
Прямоугольные.
Треугольные.

Решетку изготавливают из высококачественного материала, который противостоит коррозии, поскольку элемент постоянно находиться под воздействием воды разной температуры и химического состава, включая и чистящие вещества.

По конструктивным особенностям выделяют:

Точечные трапы – устанавливаются в центре душевой либо со сдвигом к одной из стен. В таком случае нужно сделать уклон с четырех сторон, чтобы вся жидкость собиралась в одной точке.
Угловой – размещается в одном из углов, а уклон делают в двух плоскостях от стены и от центра.
Пристенный – располагается вдоль одной из стен, а скос пола только к этой стене.
Высоту трапа подбирают с учетом высоты потолков в комнате. Чем больше размер элемента, тем выше нужно поднимать пол для качественного отведения воды, ну а это значит, что срезается высота потолка.

Угловой душевой трап: удобное и эргономичное решение

Виды душевых трапов под плитку

По конструктивным особенностям и принципу функционирования сливные устройства можно разделить на две группы:

с водным затвором – традиционный вариант, где роль пробки, задерживающей запахи, играет вода;
с сухим створом – снабжен клапаном в виде воронки с запорным шариком. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. При стекании жидкости клапан возвращается на место, предотвращая проникновение воздуха из канализации.

Модели с сухим затвором считаются более гигиеничными из-за отсутствия застоя влаги в сифоне. Но все виды трапов требуют периодической чистки для удаления загрязнений и налета.

Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный).

Укладка гидроизоляции

К защите пола и стен от влаги можно приступать после высыхания стяжки – примерно 4 дня. Вырезается мембрана по размерам душевой, делается отверстие для трапа, укладывается и прижимается фланцем при помощи винтов.

Вместо мембраны можно использовать мастики:

«Эластомикс», «Эластопаз», «Технопрок». Они наносятся слоем 2-3 см и отлично защищают от влаги.
Далее происходит сборка трапа: устанавливается сифон, одевается кольцо, ставится решетка.
Решетку можно будет снимать для прочистки сифона.
Укладывается еще один слой связки. Решетку на время цементных работ стоит закрыть, чтобы в слив не попал раствор.

Уложенный раствор стоит периодически смачивать для более прочного и равномерного затвердевания.

И снова гидроизоляция пола и сооружение стяжки

После высыхания стяжки необходимо выполнить гидроизоляцию пола. Поверх бетона сначала для этих целей укладывается мембрана. В ней предварительно делается отверстие для трапа. Поверх мембраны промазывается битумно-полимерная мастика. Обрабатывается не только пол, но и стыки стен, углы и нижняя часть стены (примерно на 15 см). Слой мастики -3 см.

После этого к корпусу конструкции трапа прикручивается сифон с декоративной решеткой. Между ними сразу укладывается резиновое уплотнительное кольцо. После того как гидроизоляционная мастика полностью высохнет, сверху заливается еще один слой стяжки. Он может быть тонким, всего 2-3 см

Для того чтобы тонкая цементная стяжка не потрескалась во время высыхания, важно ее по мере высыхания увлажнять и разравнивать, применяя терку. В это время можно вынимать деревянные направляющие, оставшиеся от них бороздки, закладываются цементным раствором

Если в качестве маячков использовались пластиковые направляющие, их можно не вынимать и оставить в стяжке. После того, как цементное основание высохнет, начинается финишный этап – укладка кафеля.

Выбор сантехнической конструкции

Сифоны, предназначенные для подключения разных душевых кабин, имеют некоторые конструктивные особенности. Трапы чаще идут в комплектации с самой кабиной. Если устройство, предложенное производителем, не подходит, его заменяют другой моделью.

При ее выборе учитывается глубина трапа, так как он монтируется под днищем. Чаще высота сифонов колеблется в пределах 15-20 см. Для быстрого монтажа рекомендуется использовать низкие модели. В процессе выбора трапа учитываются следующие нюансы:

Диаметр сливного отверстия. Значение этого показателя равняется 52, 62 и 90 мм. Размер покупаемого сифона должен равняться таким параметрам.
Угол разворота — его значение колеблется в пределах 130-140?. При необходимости можно приобрести модель с углом разворота в 360?.
Пропускная способность трапа. Значение показателя определяется с учетом водяного слоя, который собирается над отверстием слива. Если его диаметр 52 либо 62 мм, тогда толщина слоя -12 см. Вода сливается со скоростью 20 л/мин. У турбослива скорость слива — 30 л/мин.
Самоочистка либо прочистка элементов без полного демонтажа сифона.

Чтобы продлить эксплуатационный срок трапа, рекомендуется его укомплектовать дополнительными накладными сеточками. Если в поддоне маленькое сливное отверстие, обеспечивается доступ к канализационному трубопроводу.

Это необходимо для проведения быстрой ревизии и очистки системы, если она загрязнилась. Для прочистки не используется сжатый воздух. В противном случае разгерметизируются соединения, возникнет протечка.

Трап для душа под плитку на полу: технические аспекты и достоинства

В последнее время наблюдается тенденция отказа от применения ванных, это обусловлено серьезными затратами воды для купания в них. На смену пришли универсальные душевые кабинки, но стоимость их зачастую превышает растраты на воду за долгие годы. Обслуживание в случае поломки таких кабинок тоже достаточно дорогостоящее. Наиболее приемлемым вариантом являются самодельные кабинки для приема душа, их себестоимость даже с учетом отделочных работ не так накладна.

Принцип сборки

Простота сбора душевой кабинки еще один фактор, благодаря которому они приобрели большую популярность. По сути, она состоит из смесителя для душевого шланга, полупрозрачных дверей, пола из плитки, и системы водоотведения.

Важно помнить! Время установки трапа для ванной следует выбрать до укладки плитки. В противном случае придется столкнуться с большим количеством лишней работы.. Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта

Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости

Еще одним важным моментом при укладке пола является обеспечение небольшого откоса относительно горизонта. Это необходимо для размещения сливного трапа для пола в самой низкой точке кабинки. Если не обеспечить самопроизвольный сток воды по наклонной поверхности пола, придется устанавливать дополнительные бортики из пластика по периметру душевой кабинки. Они защитят стены от пропитки влагой и заражений грибком на фоне сырости.

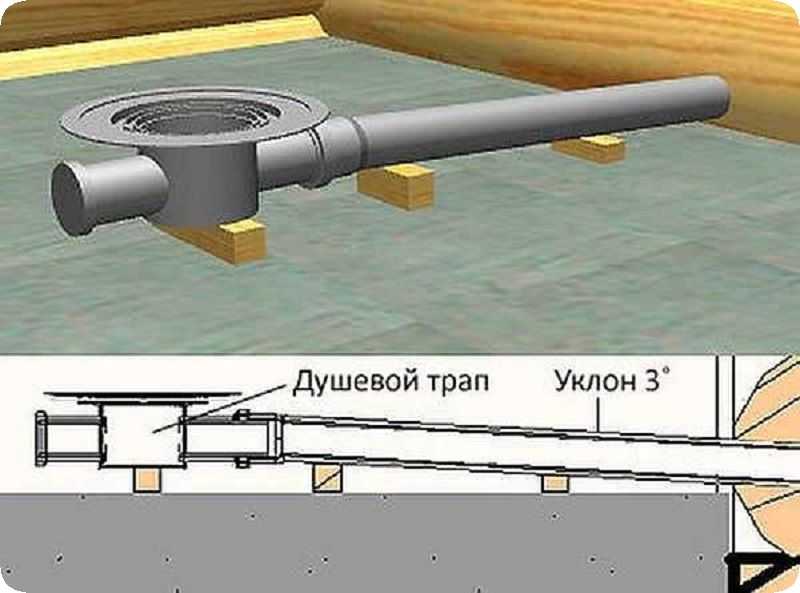

Обеспечение склона трубы

К основным плюсам рукодельных душевых кабинок можно отнести:

Размерность – данный тип обустройства ванной комнаты можно произвести при любых ее габаритах или выбрать конфигурацию по собственному усмотрению.
Удобство уборки – достаточно просто протереть запотевшие поверхности и согнать остатки воды в трап шваброй.
Создание дизайна – наличие разнообразных строительных материалов позволяет осуществить любую прихоть владельца.
Удобство – для пожилых людей достаточно сложно самостоятельно забраться и выбраться из ванной. Похожая проблема имеется и в отношении готовых электронных кабинок, места там едва хватает для взрослого здорового человека, а развернуться старику будет очень трудно.
Аварийный слив воды – во многих трапах имеется такая функция, она необходима для предотвращения затоплений. При определенном уровне жидкости срабатывает клапан, открывающий заслонку, после чего вода наполнившая душевую кабинку уходит.

Устройство трапа для душевой кабины

Трап для душа (душевой трап, сливной трап) представляет собой специальное устройство желобного типа, предназначенное для сбора и отведения грязной воды из душевой кабины в канализационную систему. Грамотно обустроенная система также собирает мусор, не давая ему закупоривать сливные каналы, предотвращает проникновение канализационных запахов в ванную комнату, защищает от аварийного затопления. Если слив засоряется, его возможно быстро и легко прочистить благодаря наличию съемной решетки. Для душевых кабин используются различные виды трапов. Однако, все они работают по аналогичному принципу, состоят из следующих элементов:

съемная декоративная решетка, которая является единственным элементом, видимым для глаза пользователей душевой кабины;
прочный корпус, которые изготавливается из различных материалов;
сливная (водоприемная) воронка;
сифон с сухим или водным затвором;
выводящий патрубок, расположенный в нижней части, через который вода уходит в канализационную систему.

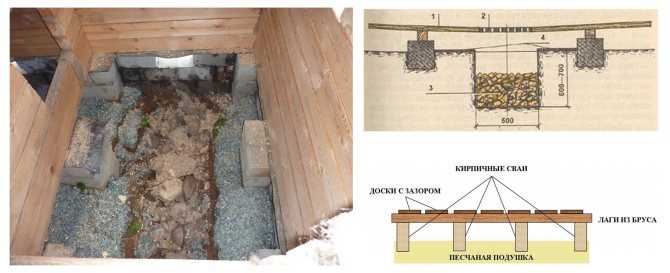

Модели сливных систем для деревянных бань

Если быть точным, то от правильного выбора конструкции сливного трапа для бани зависит сохранность полов в парилке и моечном отделении. Кроме лаговых балок и половиц черновой подбивки пола, начинают отсыревать углы и часть утепления стен.

Можно вообще отказаться от использования слива. Например, в небольших банных срубах с парилкой на пару человек помывочный пол укладывают с небольшим пятиградусным уклоном. Поверх него выкладывают слой из пленки, только чтобы защитить теплоизоляцию и доски черновой подбивки. Поверх пленки устанавливают деревянные трапы для бани. Сток оборудуют по кромке стены, обычно это стандартный желоб, по которому вода уходит в канализационную трубу и в канаву.

Назначение трапа в душевой кабине без поддона на полу

Трап для душа необходим для отведения канализационных вод во время купания, и обеспечения их доставки к центральному стволу канализационного стояка. Кроме того его конструкция предусматривает и ряд других полезных функций, среди которых:

Фильтрация – решетка задерживает крупный мусор и он не способен попасть во внутреннюю часть трапа, и заблокировать проход сточных вод;
Герметичность – благодаря надежной конструкции вода движется строго в заданном русле, не проникая в стяжку, не вызывая сырости;
Препятствие распространению запахов – особенность конструкции заключается в том, что неприятный запах блокируется небольшим количеством воды, закупоривающим сообщение стояка с отверстием для водоотведения в полу.

Трап для душа должен долго и надежно служить в агрессивной среде, поэтому материалы, из которых он изготовлен хорошо сопротивляются распространению коррозии. Чаще всего это пластик, нержавеющие или цветные сплавы металла, а также их комбинации.

Работа в агрессивной среде

Внешний вид трапика для душа зависит от фирмы производителя, поэтому всегда можно подобрать его форму по своему вкусу. Наиболее распространены прямоугольные, круглые, овальные и квадратные вариации исполнения. Так же различают трапы точечные и линейные. Точечные устанавливают в любом месте душевой комнаты, чаще всего в середине или в месте самого низкого уровня пола. Линейные всегда размещают по краям комнаты.

Разновидности и габариты сливов для отведения сточных вод могут быть самыми разными, все зависит от предпочтения покупателя и завода производителя. Ценовая категория имеет широкий диапазон, от простейших моделей неизвестных фирм, до дорогостоящих качественных изделий знаменитых брендов. Существуют вариации трапов одной модели с разной высотой, это необходимо для подбора изделия в соответствии с высотой стяжки в конкретном помещении.

Способ установки

Последний параметр, различающий типы трапов для душевых кабин, это способ установки. Здесь следующие различия:

Точечный трап. Располагается в любом месте душа, чаше ближе к середине. Требует многоплоскостного уклона.

Пристенный (чаще лоток). По конструкции больше подходит для установки у стены душа. Требует уклона всего пола в душе.

Угловой. В угол душа. Требует конического уклона пола.

Встроенный щелевой. Монтируется в стену, для слива в стене делается щель. Отличается мощным отводом воды. Требует уклона и сложного монтажа.

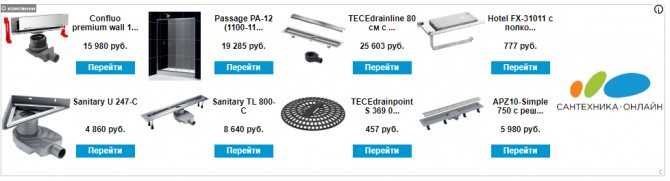

Для информации я сделал скрин реальных цен на душевые трапы:

Советы специалистов

Наиболее удобным, с точки зрения самостоятельного монтажа, надежности и долговечности, является приобретение и установка наиболее современных, уже готовых наборных конструкций, представленных перфорированным металлопластиком. На монтируемую поверхность стальных конструкций рекомендовано наносить свинцовый сурик.

Используемое при обустройстве сливного трапа керамическое напольное покрытие, обязательно должно соответствовать повышенным требованиям. Поверхность плитки не должна быть скользкой или впитывать значительное количество влаги. Уровень влагопоглощения должен составлять 1,5% или менее от веса самой плитки.

Отделочные работы

Трап установлен

Видео — Укладка плитки на пол,с уклоном под слив воды ч.3

Шероховатость поверхности повышает безопасность эксплуатации и предупреждает скольжение при попадании воды. Монтаж осуществляется на специальные клеевые контактные составы. Все шовные соединения между элементами плиточного покрытия заделываются исключительно водостойкой затиркой, которая может быть в тон основного покрытия или имеет контрастное окрашивание.

Слив в полу

Видео описание

Как правильно нанести изоляцию смотрите в видео:

Устройство уклона полового покрытия и гидроизоляции

Готовый утеплитель с корпусом трапа закрывается армирующей сеткой для стяжки

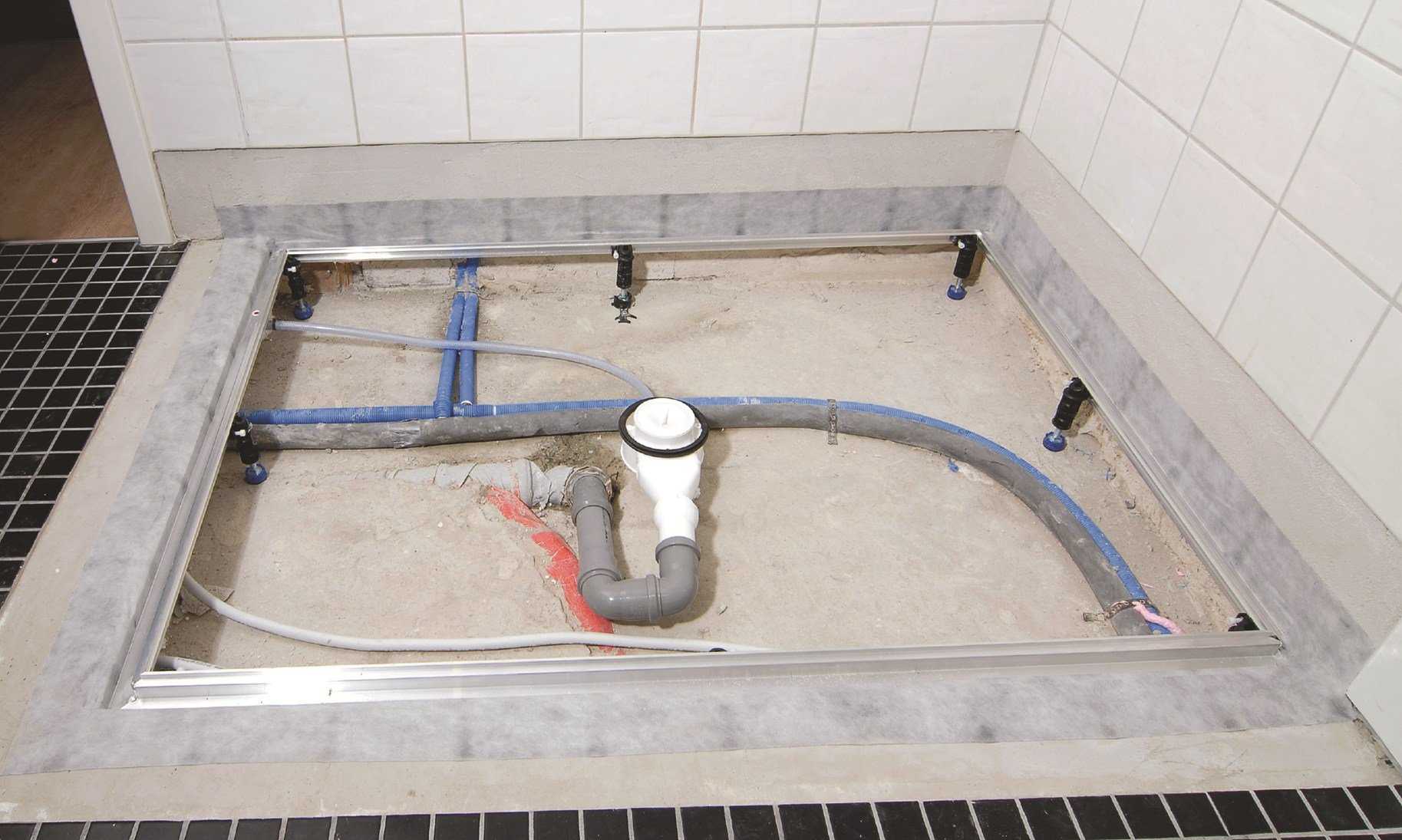

Для слива воды важно обозначить уклон для слива. Поэтому устанавливаются специальные маячки, которые продаются в любом строительном магазине

Иногда, в комплектации трапа уже присутствуют такие направляющие планки, которые регулируются по длине. Собираются они в виде каркаса, который упрощает процесс заливки стяжки под определённым углом к сливу.

После установки маячков и необходимых замеров пол заливается раствором из цемента с песком. Сливное отверстие должно быть полностью покрыто раствором, на поверхности видимым остаётся только верх – фланец.

Легче всего уклон сделать к лоточному трапу за счёт его направления слива в одну сторону. К точечному сливу уклон обычно выполняется с 4 сторон, что технически сложнее. Сушится стяжка в течение 3-4 суток. На высушенную поверхность стелется гидроизоляционная подложка, обычно используется изопласт. При этом необходимо вырезать дырку для наружного отверстия и закрепить винтами материал по краям.

Способ отвода сточных вод

Конструкция водоотвода для слива отработанной воды из моечной и парной выбирается с учётом типа грунта, на котором возведено строение, и интенсивности использования бани. Каждая из конструкций имеет свои особенности, преимущества и недостатки.

Приямок под баней

Приямок под баней с камнем для слива воды

Неглубокая яма, вырытая под полом моечной комнаты. На 2/3 приямок заполняется фильтрующими компонентами — щебень, шлак, водоносный песок. Такой естественный фильтр задерживает крупные частицы, очищая воду, которая после впитывается в нижние слои почвы.

К достоинствам этой системы можно отнести:

не требует использования системы трубопровода;
простота устройства, чистки и содержания.

Главный недостаток водоотвода в виде приямка в том, что его можно использовать только для бань на столбчатом фундаменте, расположенных на песчаных типах грунта. При частой эксплуатации бани может возникнуть перенасыщение почвы влагой — вода не будет успевать распространяться по почве, что приведёт к её застою внутри приямка.

Сливной колодец

Сливной колодец из ЖБИ и пластиковый септик

Наружная часть водоотвода выполнена в виде трубопровода и герметичного резервуара, заполняемого сточной водой, поступающей из бани. Для устройства резервуара используются колодезные кольца, пластиковый или металлический септик.

Среди преимуществ сливного колодца можно отметить:

простота устройства на участке любого размера;
колодец не требует периодической чистки;
относительно низкая стоимость.

Для правильного функционирования водоотвода септик должен быть расположен ниже уровня бани. Это обеспечит естественный и беспрепятственный сток отработанной воды. К месту расположения септика должен быть организован свободный подъезд, иначе ассенизаторская машина с большой цистерной не сможет подъехать на нужное расстояние для протяжки водозаборного шланга.

Фильтрационный колодец

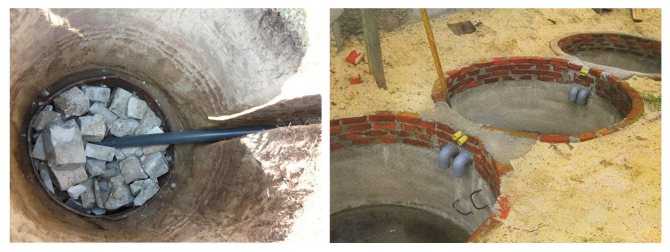

Система фильтрационных резервуаров из трёх колодцев

Представляет собой колодец, заполненный мелкофракционным щебнем, мелкодроблёным кирпичом или шлаком. Отработанная вода, отведённая из моечной комнаты и парной бани, попадает в колодец и проходит через фильтрующий материал.

В результате образуется небольшой слой ила и большое количество полезных бактерий, очищающих воду. После постепенной очистки вода уходит естественным образом или же используется в хозяйственных нуждах для полива и орошения почвы.

Среди недостатков можно отметить то, что фильтрующий слой при частой эксплуатации бани быстро загрязняется и требует замены. Это весьма трудоёмкий процесс, так как щебень или шлак придётся изымать вручную. Несмотря на это эта технология оптимальная для устройства слива в банях, рассчитанных на семью, состоящую из 4–6 человек.

Грунтовая фильтрация

Грунтовая фильтрация на примере закрытого бойлера и распределительных труб

Водоотводящая система, состоящая из закрытого септика, где скапливается сточная вода, и канализационных труб, через которые происходит отвод воды после её очистки. Трубы монтируются по площади небольшого участка — это обеспечивает равномерное поступление и впитывание воды.

К преимуществам грунтовой фильтрации можно отнести:

полная автономность;
возможность водозабора с нескольких точек;
высокая степень очистки.

По сравнению с другими способами отвода отработанной воды грунтовая фильтрация требует использования большой площади участка, на котором будет происходить впитывание воды. Работы по установке лучше проводить на этапе строительства бани, когда прилегающей к ней территория ещё не обустроена.

Для установки потребуется выкопать достаточно большой котлован под установку септика, что обязывает использование крупной строительной техники и специального оборудования.
