Как правильно измерить окно для установки москитной сетки?

Сетка для металлопластикового окна

О предназначении сетки говорить не стоит, так как все об этом знает даже ребенок, но как обеспечить, чтобы она выполняла свою роль в полном объеме, знают не все. Речь идет о том, что неправильный выбор может привести к некоторым проблемам, а именно:

• Неправильные замеры приведут к тому, что сетка на пластиковое окно будет большая или маленькая. В первом случае ее трудно будет установить, а во втором – останутся щели, через которые различные насекомые беспрепятственно будут попадать в помещение. Если большую еще можно подогнать по размеру, то маленькую придется заменить.
• Размер ячеек сетки должен способствовать хорошему воздухообмену, но в то же время не пропускать насекомых. Любое отклонение приведет к нежелательным результатам.
• Крепления должны быть качественными, чтобы сетка плотно прилегала к окну, и ее не мог сорвать ветер.

Замеры

Замер просвета Для того чтобы заказать сетку на пластиковое окно, нужно узнать размеры оконного проема открывающейся створки

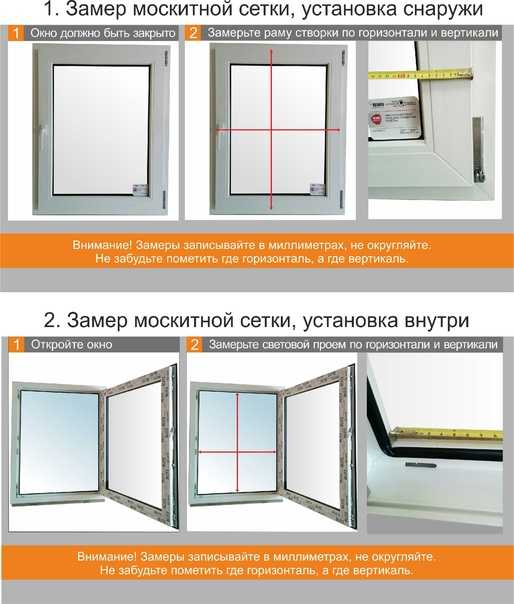

Также важно заранее продумать, как ее установить – снаружи или внутри рамы. Это важный момент, так как размеры сеток будут отличаться

Хотя при наружном креплении замеры с точностью до миллиметра не нужны, все же (чтобы избежать ненужных проблем), определенных параметров придерживаться нужно.

На окна можно установить и другие виды сеток, но тогда лучше, чтобы выполнить замеры приехал представитель фирмы-изготовителя.

Способы крепления Еще есть один вариант сетки, для приобретения или изготовления которой тоже нужно правильно выполнить замеры, – это москитная сетка на липучках. В этом случае нужны не размеры оконного проема, а рамы. Такая сетка закрепляется на лицевой стороне окна, поэтому именно ее и нужно измерить.

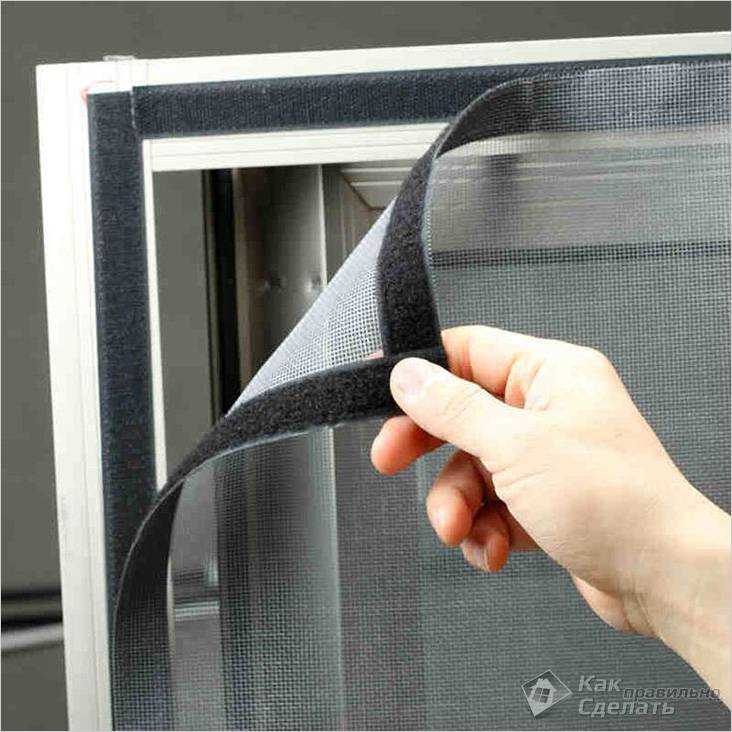

Москитная сетка на липучках Если есть швейная машина, то такого рода сетку можно сделать в домашних условиях. Для этого понадобится:

1. Швейная машина.
2. Прочные нитки, подобранные по цвету приобретенной сетки.
3. Сетка.
4. Самоклеящаяся лента липучка.
5. Гладильная доска (или стол).
6. Утюг.

Для начала нужно приобрести расходные материалы. Что касается полотна сетки, то ее размеры должны быть несколько больше, чем имеющиеся размеры рамы вокруг оконного проема. Теперь можно приступить к изготовлению нужного нам изделия.

К примеру, размер готовой сетки будет 100x50 см. В таком случае заготовка полотна должна быть с припуском порядка 1,5–2 см. Если сделать припуск 2 см, то получившаяся заготовка будет иметь размеры 104x54 см. Далее по порядку:

• С каждой стороны сетки подгибается припуск (в нашем случае по 2 см).
• Сетка достаточно жесткая, поэтому, для того чтобы ее зафиксировать в этом положении, загнутые части нужно прогладить утюгом через тонкую ткань, которой не страшна высокая температура.
• Теперь разрезаем липучку на 4 части (2 шт. по 100 мм, и 2 шт. по 50 мм) и разъединяем.
• Пришивать липучку (без клеящейся основы) начинаем с верхней части сетки, прострочив ее по краю. Эта же процедура повторяется и с другой стороной, потом обшиваются боковые части.
• Готовую сетку нужно приложить к тому месту, где она будет закреплена, посмотрев, насколько она правильно изготовлена. Если есть перекосы, то простым карандашом нужно отметить ее положение на раме.
• Часть липучки с клейкой основой нужно приклеить к окну так, чтобы при установке сетки не было перекосов и обе части пришитого крепления надежно соединились.

Если вы не имеете навыков работы со швейной машиной, то липучку нужно наметать вручную – так она не сдвинется под лапкой швейной машины.

Если все работы выполнить аккуратно, то эту самодельную сетку не отличить от той, что пошили на заказ.

Особенности оконных проемов

В строительстве используется 2 типа проемов под окна: с четвертью и без. Поэтому, когда вы начнете снимать мерки для стеклопакета, это следует учитывать в первую очередь. И от этого же будут зависеть размеры монтажных зазоров.

В окнах с четвертью наружные размеры проема будут меньше внутренних из-за небольших выступов по периметру (четвертей). В таких проемах рамы стеклопакетов как бы «скрываются» частично в нише, что позволяет более надежно закрепить окно.

Проемы без четвертей, соответственно, не имеют дополнительных бордюр. Поэтому их размеры и с улицы, и со стороны помещения должны быть одинаковыми. Если они почему-то не стыкуются, доверьте замер окна специалисту, — возможно, имеется перекос

Разобравшись с конструктивными особенностями, можно браться за рулетку и делать замеры.

Какие разновидности сеток существуют?

Чаще всего, с наружной стороны стандартных пластиковых окон устанавливаются москитные сетки рамного типа. Конструкция этих сеток предусматривает наличие каркаса – алюминиевой рамы, к которой прикрепляется стека из стекловолокнистого материала фибергласс. Толщина рамы составляет 10*25 мм, а размер ячеек не превышает 1 мм.

В свою очередь рамные москитные сетки по-разному крепятся к окнам и подразделяются на три вида: плунжерные, карманные и сетки с креплением Z-образного типа. Перед снятием размеров для изготовления сетки, необходимо определить – каким образом она будет крепиться к основе.

Пошаговая инструкция по замеру москитной сетки

Итак, как замерить окно для москитной сетки? Для начала определимся, с какими креплениями у вас конструкция.

1. Определите тип крепления

Конструкция состоит из рамки и полотна. В качестве материала для обрамления служат полимерные материалы и алюминий. В первом случае изделие служит недолго и через несколько лет обычно ломается. Во втором срок службы не ограничен. При бережном обращении багет простоит хоть целую вечность. Однако, какими бы прочными ни казались обрамление и полотно, они не могут выдерживать нагрузки сверх допустимых. При использовании самых надежных способов фиксации конструкция не выдержит более 15 кг. Это необходимо учитывать, оставляя детей одних в проветриваемом помещении. Опираться на натянутое полотно очень опасно.

Способы фиксации

• Z-отрезки — держатели в форме буквы «Z». Их нижняя часть устанавливаются на саморезы с внешней стороны профиля. Верхняя прижимает к нему раму. Ее вес принимает на себя перекладина между сторонами буквы «Z». В набор держателей входят два вида — верхние длиной 3,5 см и нижние длиной 2,5 см. Это один из самых распространенных методов. Он прост в использовании и обеспечивает надежное сцепление.
• Пластиковые или металлические уголки — упрощенный аналог первого варианта.
• Флажки — представляют собой крючки из пластмассы. Такая система не может обеспечить надежную фиксацию. Единственным ее преимуществом является низкая цена.
• Штифты — небольшие металлические штыри, установленные в багет. Для них во внутренней боковой части стеклопакета высверливаются отверстия. Соединение получается надежное и герметичное. Каждый шток имеет ручку, с помощью которой его можно вытащить в случае необходимости.
• Плунжеры — штифты, длина которых регулируется внутренней пружиной. При нажатии они сжимаются.

Для уголков, крючков и Z-отрезков

В качестве примера рассмотрим первый вариант. Сначала снимаем размеры створки или проема в зависимости от того, какое пространство требуется закрыть. Необходимо учесть все отклонения и перекосы, если они есть. Затем нужно будет узнать, насколько глубоко оконный короб зашел в четверть. Удобнее воспользоваться линейкой. Рулетку придется растягивать второй рукой или придерживать. На большой высоте сделать это сложнее, чем в обычных условиях.

Для Z-отрезков понадобится указать пространство, которое занимает их корпус. Сверху оно составляет 3,5 см, снизу — 2,5 см. Если места сверху нет, держатели располагают по бокам. При необходимости эту величину можно сократить.

Расчет довольно прост. К габаритам створки или проема прибавляется толщина рамки. Примем ее равной 2 см. Чтобы учесть ее сверху, снизу, справа и слева, ее следует умножить на два. Например, для площади 150 на 50 см понадобится рамка 154 на 54 см. Ее можно сделать под заказ либо приобрести в магазине.

Для штифтов и плунжеров

При их использовании установка производится непосредственно в проем. От габаритов светового проема нужно будет отнять по 1 см сверху и снизу. По половине сантиметра с каждой стороны отнимет зазор между стеклопакетом и багетом. Он необходим для уплотнителя, обеспечивающего полную изоляцию стыков. Как правило, используется уплотнительная щеточка или другой мягкий материал. Чтобы попасть в квартиру насекомым достаточно даже небольшой щели. Появление таких лазеек неизбежно при жестком креплении. Даже при полной герметичности со временем могут появиться пустоты. Это связано с деформациями материала в процессе эксплуатации и также в результате смены температуры.

Стоит ли мерить самому?

На сегодняшний день рынок услуг по установке пластиковых окон и изготовлению комплектующих для них достаточно насыщен предложениями (по крайней мере, в крупных и средних городах). Во многих случаях выгоднее не возиться с замерами самому, а пригласить специалиста. Однако есть несколько ситуаций, когда это решение окажется не самым выгодным:

• В маленьких населенных пунктах, дачных поселках, ПГТ и деревнях может просто не оказаться ни одного представительства компаний, занимающихся изготовлением окон и оконных комплектующих. Вызов замерщика в таких условиях может потребовать долгого ожидания и оплаты услуг по выезду специалиста.
• Некоторые предпочитают сэкономить на услугах специалистов, изготовив сетчатый экран самостоятельно. В этом случае оплачивать выезд замерщика просто нерентабельно. Да и при заказе сетки у производителя отказ от вызова замерщика поможет сэкономить.

Многие предпочитают не возиться с измерениями, не будучи уверенными в собственной способности выполнить замер правильно. Но на самом деле померить световой проем окна сможет любой человек, имеющий минимальный навык работы с рулеткой.

Последствия ошибок при замерах

Перед тем как решиться на самостоятельное проведение всех замеров, стоит рассмотреть последствия возможной ошибки. Их можно условно разделить на три группы:

• Сетка получилась больше, чем нужно. Даже отклонения в несколько мм может быть достаточно, чтобы сетка не поместилась на свое место. В данном случае дело может решить подгонка, но с ее помощью удастся скорректировать лишь ошибку в 1–2 мм.
• Сетка получилась меньше, чем требуется по проекту. В этом случае она станет на место, но будет крепиться недостаточно плотно. В щели между рамкой противомоскитного экрана и оконной рамой могут залезать мелкие насекомые. Кроме того, существует риск, что сетка просто выпадет из креплений и упадет с большой высоты, придя в негодность.
• Специфика установки окна не позволяет закрепить на нем сетку выбранным способом. Это следствие не ошибки в измерении, а ошибки на стадии определения типа конструкции. Однако последствия примерно те же: из-за несоответствия габаритов сетки требованиям проекта ее не удастся становить на место.

Чтобы не столкнуться с неприятными сюрпризами, необходимо сделать все, чтобы рассчитать размеры рамки противомоскитного экрана максимально точно. Проверяйте каждое измерение по несколько раз, внимательно записывайте результаты и не торопитесь. Тогда качество измерения будет достаточным для решения поставленной задачи.

Рекомендуем: Умные счетчики: какие бывают, полезны они или нет для обычных граждан и кому это выгодно

Как замерить пластиковое окно для установки москитной сетки?

Распространены ситуации, когда москитную сетку решают заказать и поставить не одновременно с пластиковым окном, а спустя некоторый промежуток времени. Трудность состоит в том, что стандартная москитная сетка может не подойти по габаритам окна, в таком случае необходимо знать, как замерить москитную сетку, которая будет изготовлена на заказ, в соответствии с размерами пластикового окна заказчика.

Почему важно правильно произвести замер пластикового окна для москитной сетки

Неправильный замер может привести к негативным последствиям, например, если сетка будет слишком крупная для окна, то ее будет проблематично установить, а если слишком мелкая – возникнут щели, через которые будут проникать в дом насекомые и посторонние предметы с улицы.

С чего начать?

Перед тем как мерить световой проем, необходимо определиться с тем, какое крепление для противомоскитной защиты вы хотите использовать. В зависимости от типа сетки и способа ее крепления размеры будут отличаться.

Наиболее часто на пластиковые окна выполняют установку сеток рамочной конструкции.

Устроены они просто: это кусок ячеистого холста (как правило, из полимерных материалов), закрепленный на рамке из пластикового или алюминиевого профиля. Благодаря ремонтопригодности, долговечности и низкой стоимости эта конструкция уверенно удерживает первое место по распространенности. Закрепить такую сетку на окне можно тремя способами:

• При помощи плунжерных штифтов. Плунжер – это подпружиненный штифт, установленный в специальные отверстия в оконной раме. Благодаря пружинам такие фиксаторы надежно удерживают сетку на месте и позволяют легко снять ее при необходимости. Рамка сетки в этом случае вставляется строго в проем оконной рамы.
• При помощи Z-образных скоб. Закрепленная на таких зацепах рамка будет находиться с внешней стороны оконной рамы. Снять ее будет столь же легко, как и закрепленную с помощью плунжерного крепления. Главное преимущество этого варианта – простота в изготовлении и установке.
• Установка в уголковые «карманы». Этот способ был разработан первым. Он похож на крепление с помощью z-образных скоб: рамка с сеткой также расположена с вешней стороны оконной рамы. «Карманы» легко сделать самому из металлической полосы. Поэтому так часто крепят самодельные конструкции. Но данный способ закрепления имеет несколько недостатков, главный из которых – отсутствие плотного прижатия рамки к оконной раме.

Существуют и другие способы крепления противомоскитных завес, к примеру плиссе, раздвижные конструкции на лоджию или распашные сетки на балконную дверь. Методика измерений и правила определения размеров для этих типов сетчатых экранов также имеют свою специфику.

Как правильно замерять сетки

Если сетка не была смонтирована одновременно с окном, то ее установку можно заказать дополнительно у фирмы-производителя. Но как выбрать размеры сетки, чтобы она идеально закрыла проем? Размер сетки любой конструкции зависит, прежде всего, от светового проема, в который она будет установлена. Вид и способ крепления также влияют на ее габариты. Вызов специалиста по замерам исключит ошибки, но произвести обмер и вычислить габариты каркаса совсем несложно самостоятельно.

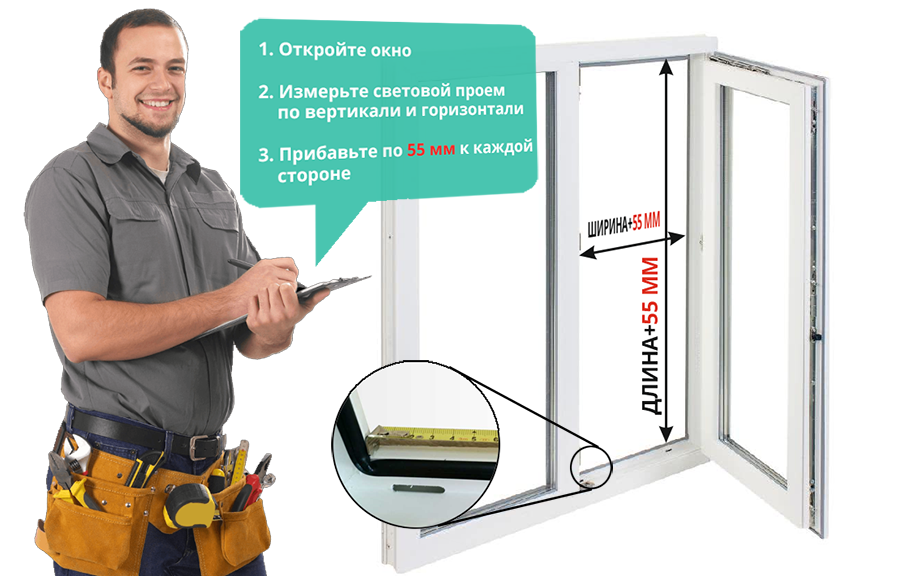

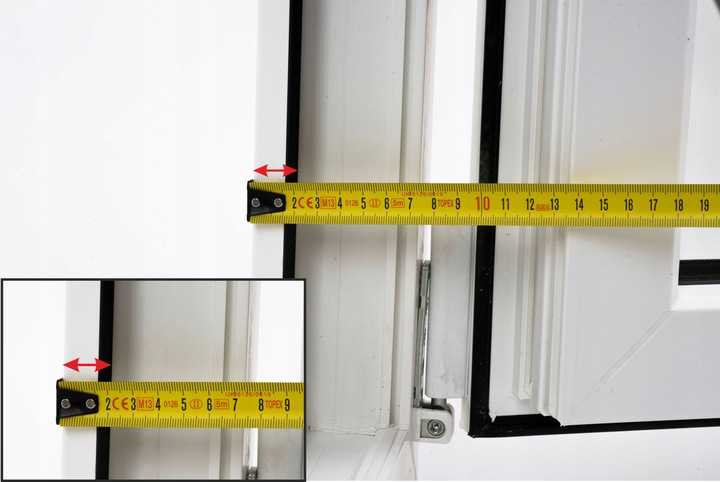

Замер светового проема производят при распахнутой створке по самым выступающим частям конструкции. Обмер выполняются рулеткой в нескольких местах.

Произведя замер, нужно оценить размеры наружной части окна, и понять, возможно ли установить накладную рамочную защиту, или нужна сетка с креплением в проем. Для установки накладного экрана, на наружной части окна должно быть достаточно места для крепления кронштейнов.

Замер рамочной москитной сетки на металлических Z-креплениях

Z- образные металлические кронштейны – простой и самый распространенный вид крепежа накладной сетки. Крепежные элементы устанавливают по два на горизонтальные части оконного блока. Чтобы установить сетку, нужно завести ее верхнюю часть в зацепление с крепежом, а затем, приподняв, поставить на нижние кронштейны.

Прежде чем заказывать сетку с таким креплением на установленное окно, нужно убедиться, что на нем есть достаточно места для закрепления кронштейнов. Глубоко заведенное в четверть окно или защитная решетка, смонтированная вблизи от наружной плоскости, исключают применение Z-образных креплений.

Размер сетки с таким типом крепления определяется по размеру светового проема. К габаритам светового проема нужно прибавить как минимум 40 мм по ширине и 60 мм по высоте. Пример: для светового проема 1400 *600 мм минимальный размер накладной сетки составит 1460*640 мм.

Замер москитной сетки с креплением на штифтах (плунжерах)

Плунжерное крепление – это штифт из нержавеющей стали,со шляпкой и пружиной, позволяющей регулировать его заглубление. Для установки металлического стержня на оконной раме и москитной сетке делают соосные отверстия. Плунжеры вставляются в каркас сетки по две штуки с каждой вертикальной стороны. После установки сетки в световой проем, плунжеры под действием пружины попадают в отверстия окна и надежно фиксируют сетку.

Плунжерное крепления подходит для окон:

• слишком заглубленных в четверть, и не имеющих боковых поверхностей для установки накладной сетки;
• защищенных снаружи металлическими решетками;
• для некоторых типов деревянных окон старой конструкции.

Плунжеры позволяют устанавливать сетку непосредственно в размер светового проема окна.

Плунжерное крепление более надежное, чем на пластиковых или металлических зацепах. Сквозное крепление на металлические штифты не позволяют сетке выпасть при сильных порывах ветра. Плунжеры часто применяют для сеток «антикошка» – надежное крепление способно выдержать вес небольшого животного.

Замер плунжерной сетки должен производиться с особой точностью. Отклонение в меньшую сторону приведет к образованию зазора, через который могут проникать насекомые. Если сетка будет большой, то просто не поместиться в проем. Из полученных величин требуется вычесть по 6 мм, чтобы обеспечить минимальный зазор и место для установки щеточного уплотнителя. Пример: для светового проема 1400*600 мм размер сетки составит 1394*594 мм.

Приступаем к замерам окна

Итак, вы уже знаете, какой вид имеют откосы вашего окна. От этого и «пляшем», делая необходимые замеры.

В проемах с четвертью свои особенности измерения ширины и высоты окна.

Для определения ширины берем 2 параметра: расстояние между наружными откосами и расстояние между боковыми стенками внутри помещения. Ширина же будущего окна определяется из следующего требования: она должна быть чуть меньше внутреннего параметра (нужны зазоры по бокам под монтажную пену), но больше наружного проема, чтобы окно заходило за четверти.

При замере высоты окна не забывайте о водоотливе и месте под подоконник. Их толщину следует отнять от расстояния между нижней стеной и верхним откосом и к полученному результату прибавить 2-3 см для того, чтобы рама заходила частично за четверть. Но не забудьте учесть монтажный зазор от верхней внутренней стенки.

Теперь посмотрим, как замерить окно в проеме без четверти. В идеале здесь внутренние и наружные расстояния между откосами совпадают. Вам остается только отступить с боков и вверху сантиметра по полтора на монтажные зазоры. Отнимите также 3 см от высоты окна – это толщина профиля, на котором его установят.

С размерами окна, вроде как, разобрались. Если в нем будет предусматриваться открывающаяся створка, то следует позаботиться и о москитной сетке.

Замер москитной сетки с креплением на штифтах (плунжерах)

Для установки рамочной сетки с креплением на штифтах (плунжерах) скос внешнего выступа рамы должен быть не очень сильный и не округлый. Штифт представляет собой металлический стержень, оснащенный пружинным механизмом. Он вставляется в отверстия на торцах рамки сетки, а капсула в профиль оконной рамы. Плотное примыкание москитной сетки к раме обеспечивает щеточный уплотнитель, полностью закрывающий щель между сеткой и рамой окна по всему периметру.

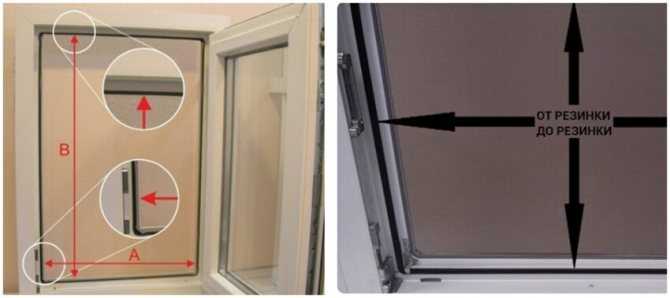

Чтобы узнать размер будущей сетки нужно измерить высоту и ширину светового проема (см. описание выше) на раме и вычесть от полученных размеров 6 мм (по 3 мм на каждую из сторон). По периметру будущей сетки в установленном виде должен образоваться зазор равный 3 мм, который заполнит уплотнительная щёточка.

Хотя цена москитной сетки с креплением на штифтах выше по сравнению с рамочной москитной сеткой на z-креплениях, у неё есть преимущество: сетку невозможно снять с уличной стороны, что актуально для первого этажа. Выбор данной москитной сетки определяется и особенностями монтажа окна, когда установить рамочную москитную сетку на z-креплениях не представляется технически возможным из-за близко подведенных наружных откосов или рама глубоко заведена за четверть сверху и сбоку.

Например: Вы измерили высоту светового проема (от резинки до резинки) и ширину.

Пусть высота проёма E = 1246 мм., а ширина проёма B = 597 мм.

Следовательно высота сетки = 1242 — 6 = 1236 мм., ширина сетки = 568 — 6 = 562 мм.

Дверная противомоскитная система распашного типа

1. ИНСТРУКЦИЯ ПО СНЯТИЮ РАЗМЕРОВ Габаритные размеры дверной противомоскитной системы распашного типа получаем следующим образом:

   Замеряется размер светового проема по ширине (размер F), к нему необходимо прибавить 90 мм (по 45 мм с каждой стороны). В случае если размер S меньше 45 мм прибавляем столько, сколько есть с этой стороны, но не меньше 10 мм, чтобы обеспечить перекрытие дверного проема рамной системой. В случае, если размер Т меньше 45 мм, прибавляем не меньше 5 мм для перекрытия рамкой дверного проема и обязательно учитываем, что со стороны Т необходимо обеспечить зазор min N=21 мм для крепления петель. В случае установки магнитной защелки от размера светового проема F необходимо отнять 15 мм (припуск на установку магнитной защелки). Таким образом, габарит изделия по ширине B=F-15 +90 или B=F-15+S+T

2. Размер по высоте рассчитывается так: к световому проему по высоте G прибавить 90 мм (45 сверху и 45 снизу), либо прибавить размер V, равный расстоянию от края светового проема сверху до откоса, и прибавить размер W, равный расстоянию от края светового проема до пола, но не меньше 10 мм. Следовательно, габарит изделия по высоте H=G+90 или H=G+V+W.

3. РЕКОМЕНДАЦИИ ПО МОНТАЖУ Для работоспособности системы достаточно перекрыть дверной проем рамочной сеткой с размерами на 10 мм больше светового проема по каждой стороне. Обязательно необходимо обеспечить зазор между дверным откосом и рамкой минимально N = 21 мм, необходимый для нормального установления завес.Расстояние установки дверной завесы от основания системы должно обеспечивать удобство регулировки самозакрывающегося механизма (рекомендуется до100мм). Магнитная защелка крепится при помощи саморезов к дверному проему, а планка магнитной защелки к рамному профилю. При высоте больше 2500мм рекомендуется устанавливать не менее двух магнитов и трех завес.

4. РЕКОМЕНДАЦИИ ПО РЕГУЛИРОВКЕ САМОЗАКРЫВАЮЩИХСЯ МЕХАНИЗМОВ После установки системы необходимо отрегулировать натяжение пружины самозакрывающегося механизма (СЗМ) при помощи отвертки. Регулировка пружины возвратных механизмов производится: • либо рукой, • либо отверткой с широким лезвием.

   Левый СЗМ устанавливается на рамный профиль слева (вид снаружи) и регулировка производится путем вращения винта натяжения по часовой стрелке(см. рис). Правый СЗМ устанавливается на рамный профиль справа (вид снаружи) и регулировка производится путем вращения винта натяжения против часовой стрелки (см. рис. 2). Для натяжения пружины необходимо вывести из зацепления фиксатор А путем смещения СЗМ вниз, произвести натяжение пружины, после чего весь механизм поднять вверх до фиксации шестигранника в петле. При установке СЗМ необходимо учесть, что его можно использовать как ось вращения без натяжения пружины, для чего опустить весь механизм до выходафиксатора А из шестигранного гнезда петли.

5. РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ


   min	max
   ширина	400мм	2000мм
   высота	1000мм	3000мм

Готовим измерительный инструмент

Чтобы получить значения длины и ширины оконного проема, не нужен высокоточный измерительный инструмент. Достаточно обычной бытовой рулетки с лентой длиной 3 м. Это – главный, но не единственный инструмент, который следует подготовить, собираясь снять размеры для изготовления москитной сетки.

Кроме рулетки будут нужны:

• карандаш для отметок на раме и записи результатов;
• лист бумаги, на котором будет составляться проект будущей сетки;
• инструменты для проверки правильности монтажа рам (отвес, строительный пузырьковый уровень, угольники).

Сегодня изобретено немало профессиональных измерительных инструментов (лазерные нивелиры, дальномеры и т. д.), которые существенно облегчают труд профессиональных замерщиков. Но для работы в быту они не обязательны. Конечно, если есть возможность, можно воспользоваться и ими.

Позаботимся о безопасности

Еще один аспект, о котором необходимо сказать, – обеспечение безопасности при проведении работ по замеру сетки и установке креплений под нее на оконную створку. Некоторые производители вообще не берутся устанавливать сетки на готовые рамы, поскольку это трудоемкий неудобный процесс. Монтажнику приходится высовываться в проем, а держаться ему практически нечем (ведь руки заняты инструментом и крепежными элементами). В идеале все работы проводятся еще до установки рам в оконные проемы.

Рекомендуем: У соседки не растет трава в швах тротуарной плитки. Узнал, в чем секрет, решил поделиться

Но чаще всего деваться некуда, и приходится проводить работы на уже установленных окнах. В этом случае необходимо позаботиться о надежном основании для опоры. Не стоит вставать на шаткие табуретки и иные импровизированные подпорки, чтобы дотянуться до верхнего края окна. Работать нужно только на устойчивом основании: стремянке, козлах и т. д.
