Строим каркасный дом своими руками

Понятие щитового строительства

Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.

Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.

Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.

Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.

Виды каркасных домов

Деревянный каркасный дом	Дом с металлическим каркасом	Дом из ЛТСК
Каркас этого дома состоит из деревянного материала. Этот каркас имеет самую низкую стоимость, примерно 6 тысяч рублей.Работать с этим материалом очень легко. Дерево отлично распиливается ножовкой или пилой, и скрепляется оно его обычной отверткой. Правда материал следует обрабатывать специальными растворами от гниения и пожара.	Этот каркас изготавливается из уголков или труб с квадратным сечением.Во время изготовления этого каркаса, используется тяжелые инструменты. Для того, чтобы сварить все элементы, необходимо использовать сварочный аппарат. Кроме этого, этот каркас очень дорогой, тонна трубы с квадратным сечением стоит около 40 тысяч рублей. Но металлические каркасы очень прочные, их срок службы достигает более 150 лет.	Это дома из легких стальных конструкций. Профиль, из которого изготовлены эти каркасы, очень легкий и он хорошо противостоит к воздействиям внешней среды.Этот материал разрушается очень долго, и поэтому срок службы у него достигает до 200 лет, а иногда и больше. Для того чтобы его разрезать можно использовать обычную ножовку, а для скрепления профилей применяются обычные саморезы, которые вкручиваются обычным шуруповертом. Стоимость его очень высокая, тонна этого материала стоит около 40 тысяч.

Что в них хорошо и что плохо?

Какие же достоинства у каркасных домов:

Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;

Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;

Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;

Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;

Небольшая масса

Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;

Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.

Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.

Недостатки:

• В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
• Высокая степень воздействия пожаров;
• Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
• В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
• Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
• Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
• Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.

Шаг 4: Перекрытие

Устройство перекрытия каркасного дома похоже на монтаж пола. К верхней обвязке крепят балки из поставленной на ребро доски, деревянного двутавра, бруса или кругляка, обрезанного с двух сторон.

Сечение дощатых конструкций выбирают из расчета 1/20-1/25 ширины пролета. Например, помещение 6х4 м перекрывают несущими балками высотой 400см/20=20 см.

Шаг установки — 60-80 см, брус можно укладывать с расстояниями до 1 м. Желательно при монтаже соединять балки перекрытия и стойки каркаса в единый плоский элемент. Это придаст дополнительную жесткость конструкции.

Элементы монтируют на кронштейнах встык к обвязке или укладывают сверху и крепят к лобовой доске, поставленной на ребро.

Крепление балок кронштейнами.

Последовательность работ:

1. Устанавливают по периметру дома лобовую доску 50х200 мм.
2. Укладывают вдоль длинной стены среднюю балку сечением 50х200 мм.
3. Монтируют лаги с шагом 58 см, закрепляя их торцами к лобовой доске и средней балке.
4. Все узлы дополнительно простреливают гвоздезабивным пистолетом или прибивают гвозди вручную молотком.

Если ширина пролета больше 6 м, используют клееный брус. Он состоит из тонких деревянных ламелей и значительно лучше сопротивляется изгибу, чем цельнодеревянные конструкции.

Шаг 5: Стропильная система и кровельный материал

Стропильную систему каркасного дома монтируют в несколько этапов:

1. Устанавливают крайние опоры под конек и стропила, в которых заранее выбраны пазы для опирания на лобовую доску.
2. Монтируют средние коньковые стойки по шнуру, натянутому между крайними элементами. Крепят временными укосинами.
3. На стойки укладывают коньковый брус 50х200 мм. Стыкуют над опорами, чтобы ослабленное сечение не воспринимало изгибающих нагрузок.
4. Размечают места крепления стропильных ног.
5. Нарезанные по шаблону стропила монтируют с опиранием на коньковый брус и мауэрлат.
6. Усиливают систему, устанавливая опору под каждую наклонную балку и ветровые ригели под две соседние стропильные ноги.
7. Прикручивают к низу стропил карнизные планки.
8. Расстилают гидроизоляцию из плотной пленки параллельно свесу, начиная снизу вверх. Стыкуют внахлест на 7-10 см, закрепляют строительным степлером с провисом 20 мм между стропилами.
9. Монтируют бруски контробрешетки сечением 40х50 мм, по ним — доски обрешетки 25х100 мм с шагом 25-30 см в соответствии с длиной волны профиля металлочерепицы. Прибивают все деревянные элементы гвоздями.

Приступают к монтажу водосточной системы и кровельного материала — металлочерепицы:

1. К карнизной планке крепят крюки для желобов водостока с уклоном в сторону водосборных труб.
2. Укладывают первые четыре листа черепицы без закрепления. Выравнивают по торцу и краю карниза, прикручивают саморезами в расчете от 8-9 штук на 2 м?. Метизы крепят в нижнюю часть волны, применяя уплотняющие прокладки из резины или полипропилена.
3. Устанавливают коньковые элементы и ветровые планки.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.

https://youtube.com/watch?v=4BaXg5tjZeY

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

• Подготовку участка
• Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Четвертый этап строительства: полы

На первом этаже чаще всего устраивают полы по грунту. Что это значит?

Технология заключается в следующем. Убираем первоначально плодородный слой грунта, и на его место засыпаем слой гравия.

Он необходим для дренажа, так как влага будет просачиваться внутрь и меньше контактировать с цементной стяжкой.

По грунту делаем слой песка в 30-50 см в зависимости от высоты вашего фундамента. Проводить утрамбовку своими руками или с помощью техники.

В результате слой песка должен располагаться на 5 см ниже уровня фундамента, чтобы избежать мостика холода и промерзания по углам.

Схема черновой стяжки по грунту в каркасном доме

Далее мы выполняем черновую стяжку, используя жидкий цемент. Если вы берете цемент чуть более жидкий, чем для устройства фундамента, вам не придется ровнять его инструментами, так как под действием силы тяжести цемент сам равномерно распределиться по земле. Самое главное – чтобы земля была ровной, иначе жидкий цемент стечет в одно место.

Когда черновая стяжка высохнет, можно продолжать устройство пола. Для этого выполняем гидроизоляцию пленкой, поверх которой раскладываем утеплитель для пола.

Поверх утеплителя используя сетку можно закрепить трубы теплого пола (жидкого или электрического). И залить чистовую стяжку.

Если вы не хотите использовать цемент в устройстве пола (к примеру, если стройка проходит зимой), вам поможет технология устройства деревянных каркасных полов на основе лаг. Как устроить такой пол, смотрите на схеме:

Устройство пола с помощью лаг

Для его обустройства необходимо:

• доска 25х100
• брус 200х200
• брус 70х195
• доска 50х150
• ветрозащита
• утеплитель
• осб
• подложка и ламинат или плитка

Больше информации об устройстве пола в каркасном доме вы найдете здесь.

Конструкция каркасного дома

Существуют несколько технологий строительства каркасного дома: канадская, финская, немецкая, с использованием деревянной или металлической основы. Но в любом случае в конструкцию входят следующие элементы:

• верхняя и нижняя обвязка;
• вертикальные стойки;
• стропильная система;
• теплозвукоизоляционный слой;
• внутренняя и наружная обшивка.

Толщина стен зависит от региона строительства и назначения дома – для временного или сезонного проживания. Набор материалов стандартен: деревянные брусья, доски, панели ОСП, влагостойкая фанера, утеплитель, крепеж. Специализированный инструмент не требуется, но иногда может понадобиться техника для монтажа крупногабаритных элементов.

Заливка фундамента

Начинаем с фундамента, делаем опалубку из досок от поддонов, вдалеке виднеется баня, постройки прошлого года.

Начинаем армировку фундамента стеклопластиковой арматурой, предусмотрительно не поставив одну сторону опалубки, что бы был доступ. Щебень которые лежит на дне ямы под фундамент это компенсация глубины ямы, копали конечно вручную, так как для каркасного дома фундамент нужен минимальный, шириной 20-30 см, глубина залегания около 30 см.

Этот угол (2) получился высоким, потому как перепад высот участка по диагонали фундамента составил около 40 см, на фото ниже самый низкий угол, поэтому немного уменьшили глубину ямы. К чему я это все веду, перед тем как делать фундамент под каркасник, проверьте перепады высот с помощью оптического или гидроуровння

Связали арматуру стяжками, получилось не очень ровно, но стоит уже третий год, проблем нет. Ширина фундамента вышла 35-40 см.

Начинаем месить бетон с помощью бетономешалки.

Пропорции делали следующие 1:4:6 (цемент:отсев:щебень). Заливали все около недели. Размер 7*10 метров плюс гараж 5*10 метров, одна перегородка у дома и гаража общая.

Подождали немного (неделю), сняли опалубку, вот что получилось. Проложили канализационные трубы, вывели их под фундамент, к будущему септику.

Привезли лес, 10 кубов. Доска 50 на 150, обычный не сухой.

Делаем пол в доме

Делаем черновой пол из досок поддонов, на этих досках будет лежать минвата, каких либо нагрузок на них не предвидится, крепим их к лагам пола снизу, на саморезы, с зазорами, что бы утеплитель в полу дышал через вентиляционные продыхи в фундаменте

По ходу стройки каркасного дома, не забываем про погреб под полом, его тоже немного отделали поддонами, отсыпав щебень на дно, грунтовые воды у нас далеко, поэтому все сухо.

Примыкание пола санузла к деревянному полу дома.

Конечно все доски чернового пола и лаги нужно обработать как минимум от грибка и плесени. Я делал это с помощью обычного опрыскивателя.

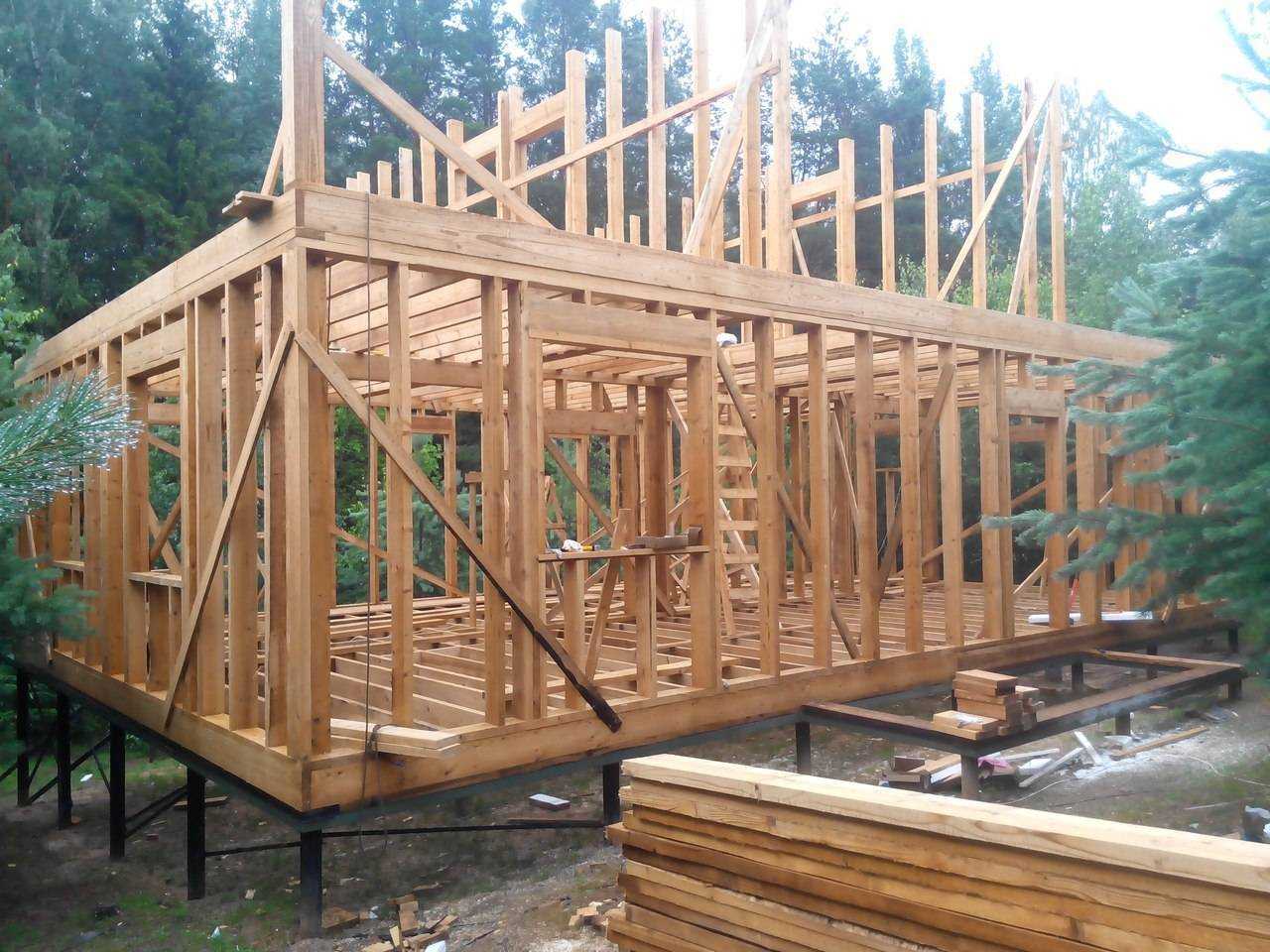

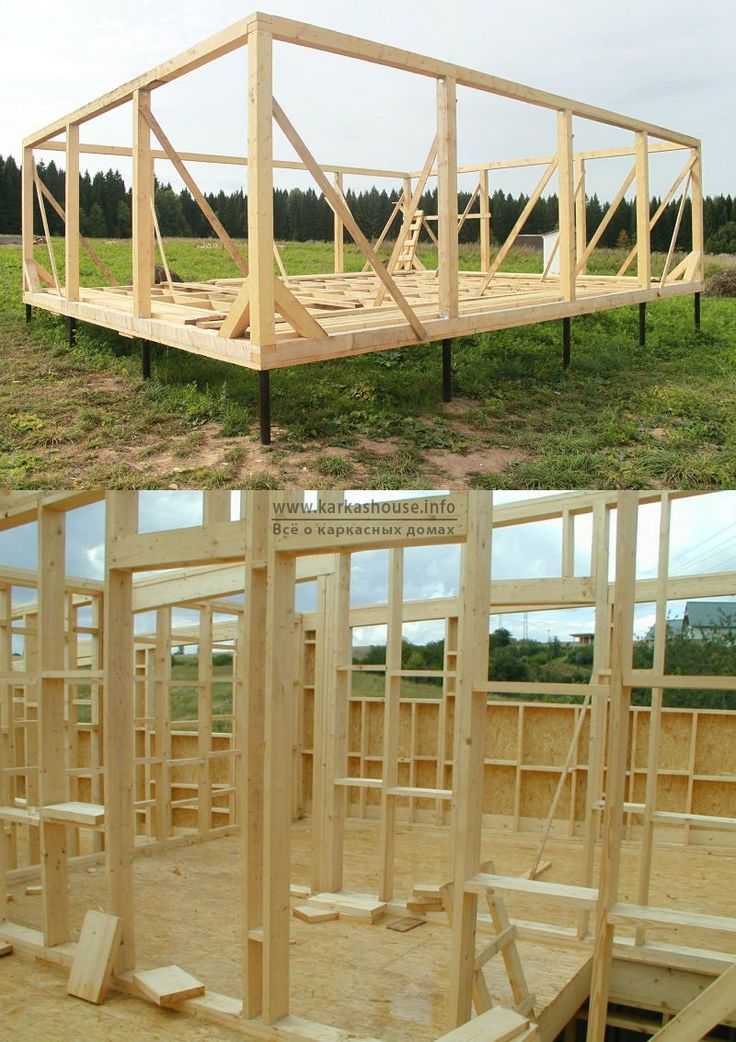

Стены каркасного дома

Стены каркасного дома изначально монтируются отдельно, на земле, в горизонтальном положении. Их сбивают из бруса, а затем устанавливают на основание дома и крепят к нему.

Стены выстраиваются на основании и соединяются между собой штамиками, пластинами или гвоздями. Для надежности можно использовать сразу несколько соединительных элементов.

Если стена слишком длинная (длиннее, чем размер одного бруска), ее делают из нескольких частей, которые впоследствии тоже поднимаются и устанавливаются на основание дома.

Преимущество такой сборки — стену легче заполнить утеплителем, в том числе и угловые части дома. Чтобы на этом этапе каркас здания не шатался, его закрепляют укосинами. Делается это просто: любой тонкой доской соединяем каркас стены по диагонали.

Важно! На любом этапе работы необходимо четко следить за ровностью установленных стен с помощью уровня, даже если они были временно закреплены. Это поможет избежать ошибок в дальнейшем

Чтобы проследить ровность стен, необходимо дополнительно использовать шнурок. Его натягивают между углами дома, и по этой линии устанавливают заранее собранные стены.

Внутренняя отделка каркасного дома

После основных этапов строительства каркасного дома своими руками остается последнее – внутренняя отделка. Здесь есть огромное пространство для экспериментов, ведь интерьер дома можно создавать как душе угодно. Общий алгоритм таков:

1. Шпаклюют стены. Работают прямо по панелям – дополнительная обивка гипсокартоном или другим материалом не нужна.
2. Дают шпаклевке высохнуть.
3. Грунтуют стены. Это обеспечит наилучшее сцепление отделочного покрытия со шпаклевкой, а также защитит помещение от грибков и паразитов. Желательно грунтовать в 2 слоя.
4. Дожидаются высыхания грунтовки.
5. Отделывают выбранным материалом. На ровных и аккуратных стенах каркасного здания хорошо смотрятся и обои, и водоэмульсионная краска, и декоративная плитка. Тут всё по личному усмотрению.

Строить теплый каркасный дом очень легко, ведь изоляционные материалы находятся в самих стенах. Поэтому дополнительно утеплять помещение изнутри не нужно. Хотя многие применяют утепление пенофолом, но это не всегда верно.

После внутренней отделки и уборки можно будет с гордостью говорить о том, что построили панельный дом своими руками.

Если мы упустили какой-то этап или у Вас есть что добавить, с радостью ждем ваши предложения.

Все составляющие элементы каркасной кровли

Крыша – важнейший элемент, и в каркасном доме крышу можно монтировать при наличии некоторого опыта своими руками.

Однако перед тем, как ставить крышу, необходимо произвести верхнюю обвязку стен и проверить ее уровнем. От ровности обвязки зависит то, как ляжет перекрытие.

Если есть небольшие неровности, их устраняем своими руками с помощью подкладки щепы под заниженную часть.

Поставить стропильную систему можно двумя способами:

• наслонным способом
• висячим

Оба типа стропильной системы используются в каркасном строительстве, однако балки при висячей стропильной системы опираются на мауэрлат.

Мауэрлат делается своими руками, он представляет собой брус из древесины, имеющий сечение 10,0x10,0 см, который обустраивается по периметру здания и фиксируется к поверхности несущих стен на верхний ряд обвязки.

С верхней стороны стропильные ноги крепятся друг с другом при помощи конькового бруса.

Кровля каркасного дома

Наклонную конструкцию делают своими руками другим способом, она не крепится стропилами межу собой в верхней части.

Стропила упираются в верхней части на продольную центральную стену или специально предусмотренные опорные колонны.

Какую стропильную систему выбрать в вашем случае, подскажут габариты вашего здания.

Висячая кровельная система подойдет для небольших построек, расстояние между несущими стенами у которых составляет не более 6 метров.

Каркас крыши каркасного дома

Сперва необходимо собрать стропильные ноги в количестве 2-х штук.

Стяжки необходимы для соединения первых стропильных ног в нижней их части, они крепятся с помощью анкерных болтов к стропильным ногам.

Ноги приставляются к мауэрлату и фиксируются с помощью выпиленных пазов. Пазы правильной формы вырезаем своими руками.

В пазы устанавливаются стропила, расстояние между которыми зависит от размера вашей кровли. Примерный шаг составляет около 1 метра.

Таким образом, каркас вашей кровли будет состоять из:

• стропил
• опорной доски
• коньковой балки
• стоек
• балок чердачного перекрытия, которые соединяются внахлест над внутренней несущей стеной
• прогона
• подстропильной ноги
• лежня
• схватки

Установка стропильных ног

Когда каркас кровли собран, необходимо произвести обрешетку.

Это важнейший элемент кровли, поэтому делая ее своими руками, будьте внимательны и аккуратны: обрешетка не только необходима для крепления кровельного материала, но и для связки между собой всех конструктивных частей каркаса крыши.

Обрешетка обеспечивает устойчивость каркаса, поэтому до ее устройства необходимо организовать с нижней стороны временную обвязку.

Обрешетка может быть:

• сплошной
• промежуточной

Выбор вида обрешетки в первую очередь зависит от материала, которым будет покрываться кровля. Сплошную обрешетку выполняют для мягкой кровли, которая лучше всего подходит для каркасного дома. Металлочерепица или шифер могут быть уложены на промежуточную обрешетку.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку

Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки – металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

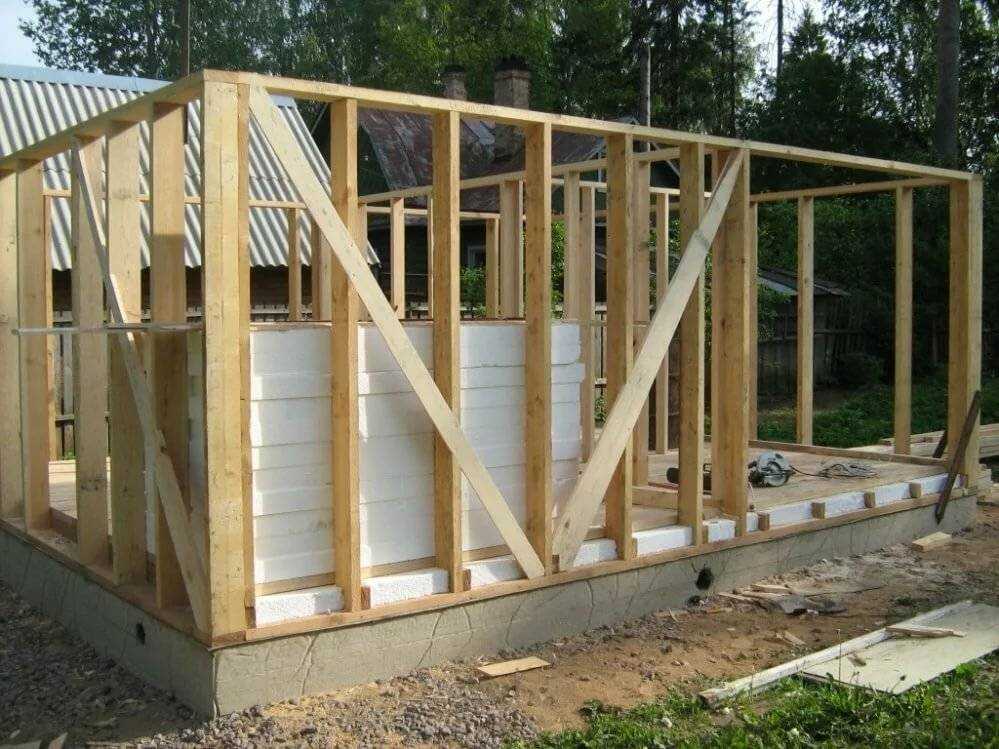

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку

Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.
