Инструкция устройства ленточного фундамента

Разметка

Если в ваших планах изготовлять ленточный фундамент своими руками пошаговая инструкция, поможет вам правильно провести разметку, которая является начальным этапом строительства.

Данный этап заключается в удалении плодородного слоя земли по периметру предположительной стройки и в проведении разметки.

Для этого применяют:

  • натянутую нить по кольям, которые вбиты по площади планируемого строения;
  • известковый раствор.

И так конструируется ленточный фундамент для дома своими руками, и выбор пал на первый способ разметки, то есть с помощью кольев и натянутой нитки.

В подобном случае колья нужно забивать на некотором расстоянии от предположительной стены, ведь когда копается траншея лопата может задеть кол, и нитка провиснет. А в таких конструкциях все диагональные расстояния должны быть одинаковыми, допустимо лишь 2 см отклонения. Когда строение с крыльцом, верандой, то необходимо проводить разметку с дополнительным контролем.

В случае разметки фундамента, под тяжелое оборудование, к примеру, котлы, печи, генераторы, вес которых более пятисот килограмм, мероприятие проводится отдельно от основной конструкции. Стоит учитывать, что промежуток между двумя заливками, должен быть до пятнадцати сантиметров, и после заполнения его нужно засыпать негорючим материалом.

Преимущества и недостатки ленточного фундамента

При выборе типа основания под дом, важно учитывать множество различных факторов

Кроме того, следует опираться и на моменты связанные с преимуществами и недостатками ленточных фундаментов.

Плюсы ленточного фундамента

Ленточный фундамент обладает неплохими несущими характеристиками. При соблюдении правильной технологии армирования и заливки, фундамент данного типа способен выдержать большие нагрузки даже там, где другие типы фундаментов не способны справиться с поставленными задачами.

Данный вид фундамента, применив в тех случаях, когда нужен дом с цокольным этажом. Другие типы фундаментов (на сваях, в виде монолитной плиты и т. д. не подойдут). С использованием же ленточного фундамента, вырыть погреб в доме получится даже после его заливки.

Минусы ленточных фундаментов

Не лишены подобного рода основания и своих недостатков. Первый недостаток связан с большим расходом стройматериалов, а соответственно и ценой заливки фундамента. Кроме этого, при строительстве ленточного фундамента придется осуществлять объемное проведение земляных работ, что потребует в большинстве случаев привлечение спецтехники.
Нередко ленточные фундаменты подвержены деформации, особенно если в процессе их заливки были допущены критические ошибки. Так что, не выполнив анализ участка перед строительством дома, в дальнейшем можно столкнуться с различными проблемами из-за вспучивания грунта, который неизбежно приведет к деформации основания.

Ленточный фундамент – плюсы и минусы

В список плюсов ленточного фундамента строители относят такие:

  1. Небольшая стоимость строительства. Ленточный фундамент своими руками редко занимает большую площадь. Материалов для его создания нужно не так много. Из них потребуются самые простые, которые можно найти в любом магазине и даже гараже.
  2. Упрощенная конструкция по сравнению с другими видами оснований. Принцип обустройства понятен даже новичку и не предполагает работу с оборудованием, подъемным краном и т.п.

Траншею по периметру можно вырыть, вооружившись лопатой. Опалубку обустраивают пилой и молотком. Арматуру вяжут прочной проволокой из стали. Бетонную смесь замешивают на строительном участке.

Если изготовление бетона вручную кажется трудоемким процессом, всегда можно попросить у знакомых бетономешалку эконом варианта, рассчитанную на полкуба–куб.

  1. Ленточный фундамент выдерживает высокие нагрузки. По сути, это основание представлено монолитом бетона. Поэтому на нем можно смело строить дом в 2 или 3 этажа.
  2. Большая скорость работ. Если дом, под который делают основание ленточного типа, насчитывает площадь 100 квадратов, возвести фундамент с нуля реально в течение месяца. С использованием промышленных миксеров, предназначенных для замеса бетона, можно уменьшить время работы до рекордного 1 дня. Основной этап – рытье траншеи и строительство опалубки, укрепленной армированием.

Из минусов заливки ленточного фундамента выделяют следующие:

Чтобы основание получилось прочным и надежным, важно предусмотреть подготовительный этап. Специалисты проводят анализ грунта и рассчитывают необходимое заглубление

Если отнестись к этому шагу халатно, есть реальный риск того, что в зимний дом поведет в сторону или он просядет. Пучинистость почвы и ее подвижность – основные параметры, которые определяют перед строительством.
Большой удельный вес основания. На грунт, кроме основания, возлагается вес самого здания. Со временем грунт может просесть, или набок наклонится дом.

7 этап – армирование

Для усиления ленточного фундамента используется ребристая арматура диаметром 8-12 мм. Арматуру монтируют вдоль и поперек оси фундамента, формируя решетчатый каркас. Размер ячейки кратен 50 мм. и может составлять от 50х50 до 250х250 мм.  Если глубина траншеи превышает 400 мм. рекомендуется укладывать арматуру в три ряда, устанавливая общие вертикальные ребра.

Арматура связывается между собой проволокой. Такое крепление позволит снизить нагрузку на металл, который склонен растягиваться, от бетона, отличающегося склонностью к сжатию. Расстояние от армирующего каркаса до стенки обрешетки выбирается произвольно, но оно должно находится в диапазоне 35-70 мм.

Примечание. Углы фундамента испытывают на себе наибольшую нагрузку, поэтому в них укладываются только цельные куски арматуры, согнутой под нужным углом.

Ленточный фундамент своими руками: пошаговая инструкция

В связи с тем, что для строительства нет необходимости применять тяжелое техническое оборудование, каждый желающий может построить ленточный фундамент своими руками: пошаговая инструкция осуществления работ включает в себя несколько самостоятельных этапов.

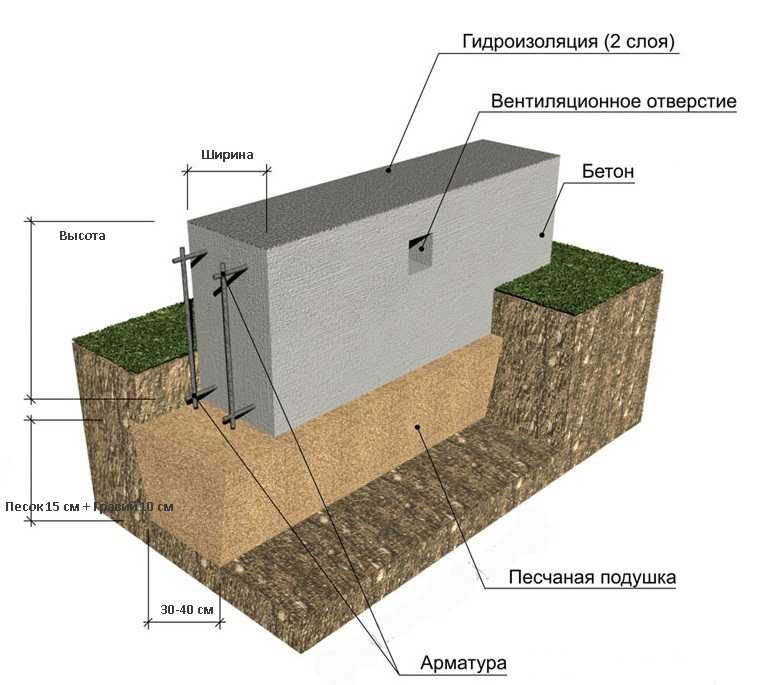

Подробная схема строительства ленточного фундамента

Подготовка к работам и разметка по месту

Прежде чем приступить к возведению фундамента необходимо произвести планировку местности и разметку осей. Под планировкой подразумевается выравнивание всей площадки строительства по высоте. Если перепад высоты на участке значительный, то это обстоятельство необходимо учесть при рытье траншеи. В более высоких местах копать придется глубже, зато в более низких высота фундамента будет больше.

Шаг 1: Выравнивание площадки для строительства и разметка по месту

Разметка осей производится с помощью треугольника со сторонами 3:4:5. Углы должны получиться прямыми, а все диагонали равными.

Земляные работы

Это рытье траншеи на необходимую глубину по осям разметки. Глубина ее зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажных зданий – это 1,5 м, а для частных домов достаточно 1 м, если позволяет грунт. После окончания копки траншеи, на ее дне проводится трамбовка и дренаж слоем песка и щебня. Это называется подушкой. Ширина траншеи зависит от типа материалов, из которых будут делаться стены. Для частных домов достаточно 60 см.

Шаг 2: Планировка местности и рытье траншеи

Создание опалубки для ленточного фундамента своими руками

Когда траншея готова, начинают сооружать опалубку. Некоторые строительные фирмы имеют в своем арсенале сборную многоразовую опалубку, которую очень удобно использовать. Своими руками опалубка для ленточного фундамента тоже может быть изготовлена. Для этого потребуется пиломатериал: бруски и тес. Его количество нужно рассчитывать индивидуально.

Шаг 3: После окончания рытья траншеи начинается сооружение опалубки

Опалубка имеет вид деревянного короба, установленный над всей траншеей. Так как туда будет заливаться жидкий раствор, то должна соблюдаться герметичность. Если этого невозможно достичь только с помощью досок, то можно обшить опалубку внутри рубероидом. Конструкция должна быть достаточно жесткой, чтобы выдержать давления залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра. Как видим, создание опалубки для ленточного фундамента своими руками дело не такое уж и сложное.

Шаг 4: Создание опалубки для ленточного фундамента своими руками

Устройство основания дома: основные требования и глубина заложения фундамента

Каковы основные требования предъявляются к фундаменту дома при возведении зданий?

Фундаменты зданий должны отвечать следующим основным требованиям: обладать достаточной прочностью, устойчивостью и морозостойкостью, хорошо противостоять влиянию грунтовых вод, соответствовать по долговечности сроку службы здания и, конечно

Ещё одно немаловажное требование к фундаменту дома – его экономичность. Стоимость возведения фундамента составляет около 10% стоимости строительства всего дома

Трудоемкость достигает 15%. Масса фундамента – до 20% общей массы строения.

Каково устройство основания под фундамент и как его подготовить?

Прежде чем приступать к разработке траншей под фундамент, необходимо выполнить следующие работы: составить проект дома, включающий в себя смету и порядок производства работ; выполнить разметку участка под строительство; определить тип грунта, уровень грунтовых вод и глубину промерзания. При необходимости осушить участок, уплотнить грунт, отвести талые и дождевые воды. Непосредственно перед началом строительства с помощью шпагата обозначают контуры фундамента. Траншеи отрывают непосредственно перед началом возведения фундамента, чтобы земля, высыхая, не осыпалась, и атмосферные осадки не заливали их водой. При необходимости стены траншей укрепляют опалубкой и ставят временные распорки. После разметки приступают к земляным работам. Профиль траншей зависит от их глубины и грунтов, в которых они отрываются. Если глубина траншей не превышает 1 м, их стенки можно выполнять вертикальными.

Какой должна быть глубина заложения фундамента строящегося здания?

Глубина фундамента дома зависит от рода грунта, уровня грунтовых вод, глубины промерзания. Например, для сухих грунтов глубина заложения должна быть не менее 0,5 м, а для мокрых мелкопесчаных и глинистых — не менее глубины промерзания. Как правило, закладывать фундаменты рекомендуется ниже глубины промерзания. Значительно сложнее возведение фундаментов в пучинистых грунтах, особенно при их глубоком промерзании. Во всех случаях для возведения таких фундаментов необходимо применять водо- и морозостойкие материалы, в том числе высокопрочные бетоны. В песках гравелистых, крупных и средней крупности, а также в крупнообломочных грунтах, глубина заложения фундамента не зависит от глубины промерзания. Но все-таки она должна быть не менее 0,5 м от планировочной отметки.

Зависит ли надежность и устойчивость фундамента от глубины его заложения?

Действительно, вертикальные силы морозного пучения перестают действовать на подошву фундамента, заложенного ниже глубины промерзания. Но касательные силы морозного пучения, действующие на боковые поверхности, могут вытащить и оторвать фундамент вместе с промерзшим грунтом. Особенно это опасно в тех случаях, когда фундамент выполнен из кирпича или мелких блоков и на нем установлено легкое сооружение.

Как прокладываются коммуникации через фундамент?

Если вы собираетесь оставлять в фундаменте отверстия для коммуникации, в опалубке надо установить временные заглушки, которые удаляют после затвердевания бетона. По технологии устройства фундаментов после прокладки труб зазор в отверстиях вокруг них следует заделать паклей и обмазать глиной вперемешку с битым стеклом (против грызунов). В некоторых случаях коммуникации прокладывают еще до строительства фундамента.

Понятие и особенности ленточного фундамента

Своеобразное геометрическое строение ленточных фундаментов заключается в слишком большой протяженности бетонной полосы, по сравнению с ее шириной и глубиной залегания.

Нагрузка от стен, перекрытий и крыши здания равномерно распределяется на каждый участок сплошного основания, расположенного по всему периметру несущих стен. Испытывая давление большого веса, бетонный камень не может сам по себе компенсировать нагрузку на изгиб и деформируется. Чтобы придать ему достаточную прочность, необходимо использовать в устройстве фундамента закладку арматуры.

Полученный в результате железобетон, гарантированно станет надежным основанием для дома. Расчет количества и сорта стальных элементов внутри бетонной конструкции зависит от общей массы несущих стен и перекрытия, а также от геологических особенностей конкретной местности.

Распространенные ошибки при устройстве фундамента

Напоследок хотим рассмотреть основные ошибки неопытных строителей при устройстве фундамента своими руками:

  • Одинаковая ширина ленты под всеми стенами. Стены разной толщины создают различное давление на основание. Если фундамент под ними будет одинаковой ширины, это приведет к неравномерной усадке с последующим образованием перекосов и трещин. Поэтому, например, при возведении на одном основании и основного здания, и пристройки, надо сделать демпфирующий шов, который заполняется минватой либо другим материалом.

Фото 16. Последствия несоблюдения технологии заливки фундамента

Неплотная опалубка. При наличии зазоров в деревянных щитах или между  поверхностью земли и опалубкой между ними будет просачиваться бетонная смесь. Это может стать причиной большого перерасхода бетона и лишних финансовых затрат.

Рисунок 17. Неправильная стяжка опалубки

Ручное приготовление бетона. Вручную приготовить нужное количество смеси для заливки всего основания за один раз не получится, а послойная заливка ведет к нарушению монолитности, снижению прочностных характеристик и расслоению фундамента в процессе эксплуатации. В связи с эти целесообразнее купить готовый бетон, который будет доставлен на объект спецтехникой.

Рисунок 18. Заливка основания с привлечением миксера

Отсутствие ухода за набирающим прочность бетоном. До момента набора бетонной смесью 75 % проектной прочности за ней нужно правильно ухаживать. Летом залитые конструкции надо регулярно увлажнять, а для лучшего эффекта рекомендуется свежезалитые конструкции накрыть полиэтиленовой пленкой во избежание ускоренного испарения влаги. Зимой бетон требуется прогревать примерно до 20 °C, чтобы исключить его промерзание.

Фото 19. Увлажнение фундамента в процессе набора прочности

Несоблюдение технологии. Упрощение технологического процесса ведет к необратимым последствиям. В качестве примера можно привести опускание работ по уплотнению бетона. В смеси содержатся пузырьки воздуха и если их не удалить, в застывающем составе образуются пустоты, снижающие прочность всего основания.

Фото 20. Уплотнение бетона глубинным вибратором

Избегайте всех вышеперечисленных ошибок, строго соблюдайте все технологические рекомендации, и вы гарантированно сможете самостоятельно залить надежный и долговечный фундамент для дома.

Доска обрезная 25х100х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м?Подробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м?Подробнее

Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…

От 23950 руб/м?Подробнее

Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м?Подробнее

Доска обрезная 40х100х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 22600 руб/м?Подробнее

Доска обрезная 30х150х6000 ГОСТ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 23800 руб/м?Подробнее

Как правильно изготовить каркас?

Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.

Схема армирования ленточного фундамента

Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:

  1. Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
  2. На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
  3. Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
  4. Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
  5. Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.

Схема армирования углов

Схема армирования примыкания

Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

Использование вязального крючка

Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.

По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.

Самый распространенный способ вязки – крючком

В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.

Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.

Способы вязки

Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:

соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз

Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов

На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.

Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.

Что такое ленточный фундамент?

Ленточный фундамент — это армированные бетонные блоки. Существует несколько видов ленточных фундаментов: мелкозаглубленные и заглубленные. Все они отличаются друг от друга, в первую очередь, по глубине закладки в грунт.
Для массивных многоэтажных домов из кирпича или шлакоблока следует предусмотреть устройство заглубленного ленточного фундамента, в то время как под баню или веранду, достаточно будет использовать мелкозаглубленный фундамент. Дело в том, что заливка ленточного фундамента углубленного типа не всегда себя оправдывает, если речь не идет о строительстве капитальных монолитных домов в несколько этажей на сложных грунтах.

Как было сказано выше, глубина ленточного фундамента может быть разной, все зависит от веса строительного объекта:

  1. Для заборов из кирпича вполне достаточно будет ленточного фундамента глубиной в 30-40 см;
  2. Под одноэтажный дом, в котором не будет обустраиваться погреб, ленточный фундамент должен быть заглублён в землю не менее чем на 50-70 см;
  3. При строительстве многоэтажного дома с подвалом, глубина ленточного фундамента должна быть на 20-30 см ниже глубины промерзания почвы на участке.

Данный параметр обязательно должен быть выяснен ещё до начала заливки ленточного фундамента и указан в проектной документации к дому.

Достоинства и недостатки ленточного типа фундамента

Свое название он получил, так как имеет вид железобетонной ленты, заглубленной в землю. Внешние и внутренние стены строения всей своей нижней плоскостью опираются на поверхность этой ленты. По типу заглубления в землю ленточный тип фундамента бывает заглубленный (от 1,45 до 1,65 м) и с мелким заглублением (менее 1,4 м). Первый тип возводится для крупных сооружений и многоэтажных домов, а второй для малоэтажного строительства. По структуре он может быть монолитным и сборным. Монолитный заливается из бетонного раствора, а сборный делается из отдельных железобетонных блоков.

Пример обустройства ленточного фундамента для дома из деревянного сруба

Для возведения монолитного фундамента могут применяться следующие материалы:

  • портландцемент;
  • песок;
  • щебень;
  • осколочная порода;
  • битый кирпич;
  • стальная арматура;
  • вода.

Потребность в этих материалах может быть предварительно рассчитана с помощью калькулятора расчета бетона на ленточный фундамент или вручную.

Пример ленточного фундамента с мелким заглублением

Ленточный фундамент обладает рядом преимуществ, делающих его по настоящему популярным среди всех иных видов оснований:

  • слабая восприимчивость к большим нагрузкам;
  • простое возведение без использования тяжелых технических средств;
  • надежность конструкции;
  • возможность строительства на неоднородных по плотности грунтах;
  • стены конструкции одновременно могут служить стенами в подвале дома.

Имеются у него и недостатки:

  • для строительства нужно много материалов;
  • требуется проведение гидроизоляционных работ.

Для строительства ленточного фундамента используется деревянная опалубка, стальная арматура, бетон

При всех своих достоинствах и недостатках данный вид основания широко распространен, особенно при частном строительстве.
